称重压力传感器
称重传感器原理
称重传感器原理
称重传感器是一种用来测量物体重量的传感器。
它通常通过测量物体对传感器产生的压力或力来计算物体的重量。
常用的称重传感器原理有以下几种：
1.电阻式称重传感器(Resistance-type weight sensor)：这种传感器
通过测量物体压缩传感器产生的电阻变化来测量物体的重量。
2.电容式称重传感器(Capacitance-type weight sensor)：这种传感
器通过测量物体压缩传感器产生的电容变化来测量物体的重量。
3.压力式称重传感器(Pressure-type weight sensor)：这种传感器
通过测量物体对传感器产生的压力来测量物体的重量。
常见的
压力式称重传感器有压力传感器和压力开关。
4.电位式称重传感器(Potentiometric weight sensor)：这种传感器
通过测量物体压缩传感器产生的电位变化来测量物体的重量。
5.光学式称重传感器(Optical weight sensor)：这种传感器通过测
量物体对传感器产生的光学变化来测量物体
6.磁性称重传感器(Magnetic weight sensor) : 这种传感器通过测
量物体对传感器产生的磁场变化来测量物体的重量。
7.传感器网络(Sensor Network) : 利用多个传感器的数据融合来
测量物体的重量。
这些只是称重传感器的常用原理，在不断发展的技术领域中，还有更多其他的称重传感器原理。
BK-3型压力传感器称重实验

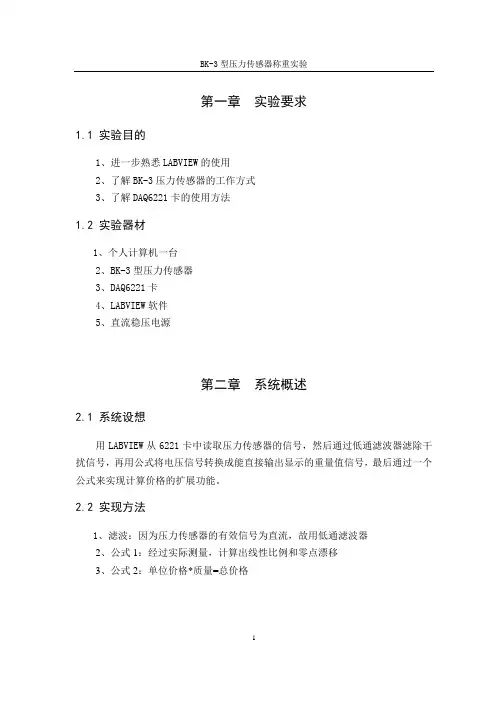

第一章实验要求1.1 实验目的1、进一步熟悉LABVIEW的使用2、了解BK-3压力传感器的工作方式3、了解DAQ6221卡的使用方法1.2 实验器材1、个人计算机一台2、BK-3型压力传感器3、DAQ6221卡4、LABVIEW软件5、直流稳压电源第二章系统概述2.1 系统设想用LABVIEW从6221卡中读取压力传感器的信号，然后通过低通滤波器滤除干扰信号，再用公式将电压信号转换成能直接输出显示的重量值信号，最后通过一个公式来实现计算价格的扩展功能。
2.2 实现方法1、滤波：因为压力传感器的有效信号为直流，故用低通滤波器2、公式1：经过实际测量，计算出线性比例和零点漂移3、公式2：单位价格*质量=总价格第三章模块分析3.1 DAQ设置因为信号是从6221卡中读入电脑，所以要对采集卡进行一些必要的设置才能更好的进行实验。
具体设置方法见下图。
图3-1-1 DAQ接口选择图3-1-2 DAQ参数设置图3-1-3 DAQ接线图3.2 滤波模块因为从采集卡6221中读出的传感器信号有干扰，所以必须将干扰信号滤除才能使测量更精确。
因为传感器输出信号可以看作直流信号，故用低通滤波器比较合适，把高频的干扰信号滤除掉，具体电路和设置见下图。
图3-2-1 滤波电路图3-2-2 滤波器设置3.3 重量信号计算模块因为传感器输出信号为0-5V的直流信号，所以需要经过一个公式将其转换为能直接显示的重量信号，具体计算方式如下：因为有零点漂移，所以须设置一个比零点漂移稍大的门槛电压，当传感器电压大于门槛电压时，输出原有信号；当传感器电压小于门槛电压时，输出零信号，上述功能可用一个算数比较块和选择块实现。
具体电路如下：图3-3-1 重量计算模块电路通过实际测量，算出实际重量与传感器信号的线性比值，然后用此比值计算实际重量，用LABVIEW中的公式块可实现上述功能，具体公式见下图。
图3-3-2 重量公式设置图3-3-3 DC输出设置3.4 价格计算模块（扩展）在前面板放置一个数值输入块作为单位价格的输入，然后用公式块将重量信号与单位价格信号相乘，就得出总价格，具体电路及参数设置见下图。
美国ZEMIC称重传感器
美国ZEMIC称重传感器美国ZEMIC有限公司在美国成立，是一个基于应变式称重传感器，压力传感器及称重系统，自成立以来，ZEMIC称重传感器的产品远销38个国家，在多个国家设立了分支机构或办事处，生产基地遍布美洲、东欧、东南亚、中国等地；并在中国设立苏州称重传感器事业部，可为用户的实验和生产提供最佳的服务与解决方案。
以下例举部分传感器型号：BM-11-401型产品型号：美国ZEMIC称重传感器BM11型产品品牌：美国ZEMIC称重传感器美国ZEMIC单点式称重传感器：H6E3 20/30/50/75/100/150/200/250/300 KGB6G5 0.1/0.2/0.25/0.3/0.4/0.5/0.6/0.75/1/1.5/2 KGB6E3 20/30/50/75/100/150/200/250/300 KG、L6B 0.3/0.6/1.2/3 KGL6C 3/5/8/20/30/50KGL6D 2.5,3,5,6,8,10,15,20,30,35,40,50 KG、L6E 50,60,80,100,150,200,300 KG、L6E3 50,60,80,100,150,200,300 KG、L6F 50/100/150/200/250/500/750/1000/2000KGL6G 50/100/150/200/250/300/500/600 KGL6H5 4/5/8/10/20 KG、L6J 1/2/3/5/8/10/15/20 KG、L6J1 0.3/0.4/0.5/0.6/1/3 KG、L6L 5/8/10/15/20/30/50/80/100/150/200 KG美国ZEMIC波纹管单点式称重传感器：BM11 20/30/50/100/200/350/500 KG、HM11 20/30/50/100/200/300/350/500 KG美国ZEMIC轮辐式称重传感器：H2A 1/2/3/4/5 MN、H2D 5/10/20 t、H2F 1/2/3/5/10/15/20/30/50 t 美国ZEMIC双平行梁式称重传感器：L16 500 KG、L16A 100 KG美国ZEMIC S型梁式称重传感器：B3G 0.05/0.1/0.25/0.5/1/2.5/5/7.5/10 t、H3 25㎏～30t；100lb～20Klb、H3C 10/20 t、H3E 1/2/3/5/7.5/10/15 t、H3F 0.1/0.25/0.5/0.75/1/1.5/2/2.5/5 t、H3G 0.05/0.1/0.25/0.5/1/2.5/5/7.5/10 t、BM3 0.5/1/2/3/4/5/6/7.5 t、L3V 200、500 KG 美国ZEMIC单剪切梁式称重传感器：B8D 250lb～20Klb;100kg～5t、BM8D 0.5/1/1.5/2/2.5/3/5/7.5/10 t、BM8H 0.25/0.5/1/2/5 t、H8 0.5/1/2/2.5/3/5/10/15/20/25 t、HM8 0.5/1/2/2.5/3/5/10/15/20/25/30 t、H8B 0.5/1/2/2.5/3/4/5/8/10 t、H8C 0. 5/1/1.5/2/2.5/3/5/10 t、HM8C 0. 5/1/1.5/2/3/5/10 t、H8H 0.25/0.5/1/2/5 t苏州赛奥仪器仪表有限公司是众多称重传感器品牌最具权威的一级销售代理渠道，专业提供欧美工业品牌自动化设备、仪器仪表、备品备件的中国区域一级代理供应商，通过我们专业的服务诚信的经营已在国内传感器行业树立了良好的口碑和信誉。
SCAIME称重传感器
SCAIME称重传感器法国SCAIME主要分为:显示器，传感器、扭力计、引伸计、力传感器、位置传感器﹑压力或物位传感器。
法国SCAIME公司生产传感器，SCAIME传感器接线盒，SCAIME称重传感器，SCAIME张力传感器，SCAIME放大器，SCAIME编码器，SCAIME扭矩传感器系列产品。
用于化工，食品加工，冶金，航空，医疗，包装行业。
法国SCAIME轴销传感器从20千克至100吨法国SCAIME单点式从200克至1500千克﹐高达6000d分度法国SCAIME压力传感器从5吨到200吨﹐高达5000d分度法国SCAIME弯曲梁-剪切梁从5千克到5000千克﹐高达6000d分度法国SCAIME拉力/压力传感器从20千克到6000千克﹐高达2500d分度1、应变片称重传感器：Epsimetal mV 额定量程：±500μm/m精度等级：±0.5%材质防护：合金钢，IP54内部阻抗：输入1000Ω使用温度：-40°C ~ +85°C特殊应用：螺栓或胶水直接固定2、应变片称重传感器：Epsimetal V 额定量程：±500μm/m精度等级：±0.5%材质防护：合金钢，IP54内部阻抗：输入1000Ω使用温度：-40°C ~ +85C特殊应用：螺栓或胶水直接固定法国SCAIME主要型号：传感器：ATM-6B-10V-1-2ACB-05-CON传感器接线盒：ALCJB-1，ALCJB-3，ALCJB-6称重传感器：AG20C3SH5EF张力传感器：SB30*2000 C3CH5e放大器：CMJ-CEB BOITER 0-10V编码器：F60×50 C3 5E，IPA50扭矩传感器：DR2-5NM称重显示器：IPE100 PLBOX、IPC50 PLBO、XIPC50 SSBOX、IPE50 Panel、IPE50 DIN、IPE50 XLR。
电子秤压力传感器原理
电子秤压力传感器原理电子秤压力传感器是一种常见的测量质量的装置，用于测量被称之物体的重量。
它主要由悬臂梁结构和应变电阻组成。
当物体施加在秤盘上时，会在悬臂梁上产生弯曲变形，从而改变悬臂梁上的应变电阻值。
通过测量应变电阻值的变化，可以确定被称之物体的重量。
悬臂梁是电子秤压力传感器的核心组件之一。
它通常由金属材料制成，如铝或钢。
悬臂梁的一端固定在秤盘上，另一端与应变电阻相连。
当物体施加在秤盘上时，悬臂梁会产生弯曲变形，这是由物体的重力引起的。
变形程度与物体的重量成正比。
为了测量变形程度，通常在悬臂梁上安装了一个应变电阻。
应变电阻是一种电阻，它的电阻值会随应变量的改变而产生变化。
这种电阻的工作原理基于金属在受力或应变作用下自身电阻值的变化。
当悬臂梁上产生弯曲变形时，应变电阻也会发生变化。
这种变化可以通过电路测量方法进行检测。
为了测量应变电阻的变化，通常将其组装在一个电桥电路中。
电桥电路通常包含四个应变电阻，其中两个位于悬臂梁的上表面，另外两个位于下表面。
这种安装方式可以有效地测量应变电阻的变化。
当悬臂梁上产生弯曲变形时，上表面的应变电阻会变大，而下表面的应变电阻则会变小。
这种变化会导致电桥电路中电阻值的不平衡，进而产生一个电压信号。
测量电压信号时，通常会引入一个称重传感器。
称重传感器接收电桥电路中的电压信号，并将其转化为与被称重物体的质量相对应的电信号。
这种转化是通过电子电路中的ADC（模拟-数字转换器）完成的。
ADC将电压信号转化为数字信号，然后通过处理算法，可以得到被称重物体的质量。
总体而言，电子秤压力传感器通过悬臂梁和应变电阻的结合实现了被称重物体质量的测量。
悬臂梁的弯曲变形会导致应变电阻的变化，电桥电路中的电压信号随之改变。
通过引入一个称重传感器和ADC，可以将电压信号转化为数字信号，并进行质量计算。
这种原理是电子秤功能实现的关键。

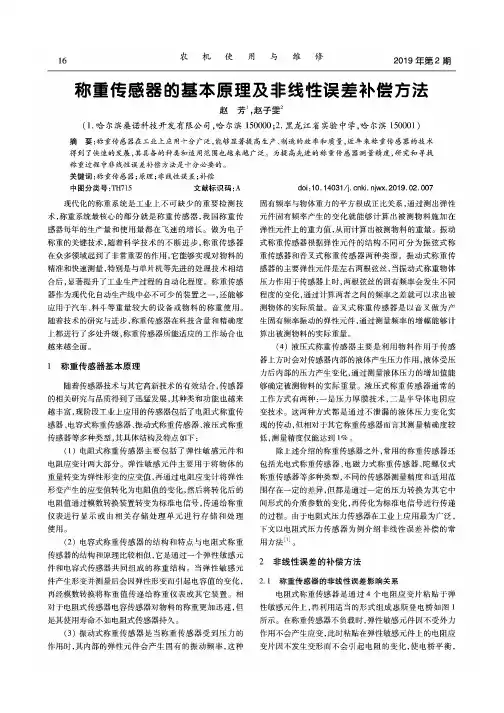

称重传感器的基本原理及非线性误差补偿方法
2019年第2期农机使用与维修17输出电压为零。
当称重传感器负载，弹性敏感元件的应变会引起电阻应变片产生形变，理论情况下，负载力与电阻应变片的应变量应该成正比关系，但受到加工和安装以及材料的非线性影响，使负载力与应变量呈现一定的非线性关系。
此时图中的电阻应变片队和R4被拉伸，电阻值增大，而R2、R3被压缩，电阻值减小。
由于不同位置的电阻发生改变，此时电桥失去平衡，传感器会生成并输出压力测量电压U2，由于U2与所受负载成非线性关系，当负载越大，称重传感器的非线性误差也就越大[2]。
U图1电阻式压力传感器结构原理2.2非线性误差补偿方案为减少称重传感器非线性误差的影响,通过一定的技 术手段提升称重传感器输人和输出的线性关系程度，以保 证传感器工作过程的准确性和可靠性，提高测量、传输和 控制过程的稳定性。
对于称重传感器非线性误差的补偿 方法很多，按照补偿形式大体可以分为硬件补偿和人工神 经网络软件补偿两大类。
硬件补偿主要是利用一定的元器件或电子线路进行 非线性误差的矫正，其特点是相对简单便捷，是传统称重 传感器非线性误差补偿的常用方法。
随着生产力的不断 进步，工业上对称重传感器的非线性误差补偿精度提出了 更高的要求。
由于硬件补偿受到电子器件漂移和技术能 力的影响，难以做到全程补偿，其在准确性和可靠性上难 以满足更高的要求标准，因此，利用更新的计算机技术和 函数原理的软件补偿方式被快速开发。
近年来，通过神经 网络对称重传感器进行非线性误差补偿受到了越来越多 专业人士的重视，人工神经网络的函数逼近功能说明：对 于任意的连续函数或映射关系，必然会存在一个3层的前 向网络，能够以任意准确度逼近此函数或映射关系，如图 2所示。
除上述两种补偿方式外，还可通过多项式拟合法 和建立传感器的分度表的方法实现非线性误差的补偿，但 由于多项式拟合法复杂程度高，传感器分度表的存储器容 量有限，现阶段的使用量也都在逐渐减少[3]。
称重模块原理
称重模块原理称重模块是一种用于测量物体重量的设备，它在各种工业和商业领域都有着广泛的应用。
称重模块的原理是利用一定的传感器和电子元件，通过测量物体对称重模块的压力或拉力，从而得出物体的重量。
下面我们将详细介绍称重模块的原理及其工作过程。
首先，称重模块的核心部件是传感器。
传感器通常采用应变片传感器或压力传感器，它们能够将物体施加在称重模块上的力转化为电信号。
应变片传感器是一种能够感知物体受力变形的传感器，当物体施加在传感器上时，传感器内部的应变片会产生微小的变形，这种变形会导致电阻值的改变，从而产生与物体重量成正比的电信号。
而压力传感器则是通过物体对传感器施加的压力大小来测量物体的重量，压力越大，产生的电信号也越大。
其次，称重模块通常还包括一个称重平台和一个称重仪表。
称重平台是支撑物体的部分，它能够承受物体的重量并传递给传感器，称重仪表则是用于接收传感器产生的电信号并将其转化为具体的重量数值。
在工作过程中，当物体被放置在称重平台上时，传感器会感知到物体施加在平台上的力，并将这一力转化为电信号，称重仪表会接收并处理这一信号，并最终显示出物体的重量数值。
最后，称重模块的工作原理可以通过以下流程来说明，首先，当物体被放置在称重平台上时，称重平台会受到物体的压力或拉力，然后传感器会感知到这一力并产生相应的电信号；接着，这一电信号会被传输给称重仪表，称重仪表会将电信号转化为具体的重量数值，并显示出来。
整个过程中，传感器起到了感知和转化物体重量的作用，称重平台起到了支撑和传递物体重量的作用，称重仪表起到了接收和显示物体重量的作用。
总的来说，称重模块是一种通过传感器感知物体重量并将其转化为电信号，最终显示出具体重量数值的设备。
它的原理简单而有效，应用广泛，可以满足各种场合对物体重量测量的需求。
希望通过本文的介绍，读者能对称重模块的原理有所了解，并在实际应用中有所帮助。
电子秤传感工作原理
电子秤传感工作原理电子秤是一种广泛应用于商业和家庭的物品称重工具。
它使用了先进的传感技术来准确测量不同物体的重量。
本文将介绍电子秤的传感工作原理，并解释其中涉及的关键技术。
I. 传感器的作用电子秤中的传感器起着关键的作用，它们能够将物体的重量转变为电子信号，以便进行准确的测量。
常见的传感器类型包括压力传感器、应变传感器和力传感器等。
这些传感器能够根据物体对其施加的压力或变形量来产生相应的电信号。
II. 压力传感器的工作原理压力传感器是电子秤中应用最广泛的一种传感器。
它通常由薄膜电阻、应变片和弹簧等组成。
当物体放置在电子秤上时，物体的重量会通过弹簧传递给应变片，导致应变片发生微小的弯曲或拉伸。
这个微小的变形会导致薄膜电阻的变化，从而改变了电路的电阻值。
电子秤通过测量电阻值的变化来确定物体的重量。
III. 应变传感器的工作原理应变传感器是另一种常见的电子秤传感器。
它们通常由弹性材料制成，能够根据物体对其施加的力量而产生微小的变形。
这些变形会改变材料的电阻、电容或电感等特性，从而产生与物体重量成比例的电信号。
电子秤通过测量这些电信号来获取物体的准确重量。
IV. 力传感器的工作原理力传感器是一种专门用于测量物体受力的传感器。
在电子秤中，力传感器作为一种重要的组成部分，能够直接测量物体对其施加的压力或重力。
它们通常由弹簧或张力传感器构成，能够将物体的重量转化为相应的电信号，以供电子秤进行准确测量。
V. 电子秤的工作原理电子秤的工作原理可以归结为以下几个步骤：1. 信号采集：当物体放置在电子秤上时，传感器会根据物体施加的压力或重力产生相应的电信号。
2. 信号转换：电子秤通常会通过模数转换器将传感器产生的模拟电信号转换为数字信号，以便后续的处理和计算。
3. 信号处理：电子秤会进行一系列的信号处理操作，如滤波、放大和调零等，以保证测量结果的准确性和稳定性。
4. 数字显示：最后，电子秤会将经过处理的信号转化为数字显示，以便用户能够直观地看到物体的重量。
