失灵保护问题

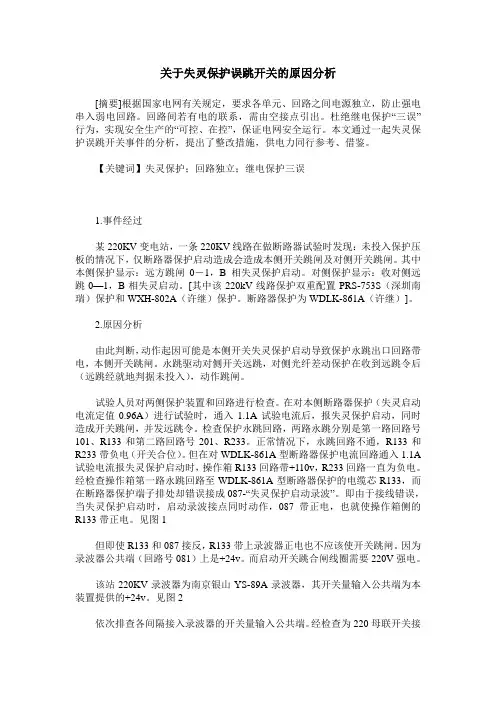

关于失灵保护误跳开关的原因分析
关于失灵保护误跳开关的原因分析[摘要]根据国家电网有关规定，要求各单元、回路之间电源独立，防止强电串入弱电回路。
回路间若有电的联系，需由空接点引出。
杜绝继电保护“三误”行为，实现安全生产的“可控、在控”，保证电网安全运行。
本文通过一起失灵保护误跳开关事件的分析，提出了整改措施，供电力同行参考、借鉴。
【关键词】失灵保护；回路独立；继电保护三误1.事件经过某220KV变电站，一条220KV线路在做断路器试验时发现：未投入保护压板的情况下，仅断路器保护启动造成会造成本侧开关跳闸及对侧开关跳闸。
其中本侧保护显示：远方跳闸0－1，B相失灵保护启动。
对侧保护显示：收对侧远跳0—1，B相失灵启动。
[其中该220kV线路保护双重配置PRS-753S（深圳南瑞）保护和WXH-802A（许继）保护。
断路器保护为WDLK-861A（许继）]。
2.原因分析由此判断，动作起因可能是本侧开关失灵保护启动导致保护永跳出口回路带电，本侧开关跳闸。
永跳驱动对侧开关远跳，对侧光纤差动保护在收到远跳令后（远跳经就地判据未投入），动作跳闸。
试验人员对两侧保护装置和回路进行检查。
在对本侧断路器保护（失灵启动电流定值0.96A）进行试验时，通入1.1A试验电流后，报失灵保护启动，同时造成开关跳闸，并发远跳令。
检查保护永跳回路，两路永跳分别是第一路回路号101、R133和第二路回路号201、R233。
正常情况下，永跳回路不通，R133和R233带负电（开关合位）。
但在对WDLK-861A型断路器保护电流回路通入1.1A 试验电流报失灵保护启动时，操作箱R133回路带+110v，R233回路一直为负电。
经检查操作箱第一路永跳回路至WDLK-861A型断路器保护的电缆芯R133，而在断路器保护端子排处却错误接成087-“失灵保护启动录波”。
即由于接线错误，当失灵保护启动时，启动录波接点同时动作，087带正电，也就使操作箱侧的R133带正电。
见图1但即使R133和087接反，R133带上录波器正电也不应该使开关跳闸。
断路器失灵保护
（三）断路器保护——失灵保护实现
4、失灵保护的出口 中断路器的失灵：一般由相联系的线路或者变压 器保护来起动。中断路器的失灵出口，一般先联跳 本断路器，然后去跳两个边断路器，同时中断路器 如果连接的是线路，则要利用远跳功能跳开线路对 侧断路器，如果连接的是变压器，则要跳变压器各 侧断路器。 断路器失灵出口为什么要这么多？主要从能够保 证短路故障点真正完全熄弧来考虑，切除所有可能 的电源。
（三）断路器保护——失灵保护实现 3、失灵保护的动作逻辑（动作条件、出口逻辑）： （1）瞬时联（跟跳、重跳）跳本开关对应相，再判断是否失灵。 只有在起动元件动作的情况下才能发跳闸命令。仅在瞬时联 跳控制字投入时起作用，具体分为三种情况： 单相联跳：单相跳闸开入+对应相高电流； 两相联跳三相：两相跳闸开入+任一相高电流； 三相联跳：三相跳闸开入+任一相高电流。此处加图（逻辑图） 若本断路器失灵，则 （2）延时联跳本开关三相，再判断是否失灵。仅在延时联跳控 制字投入时起作用。（许继） 若仍未跳开，则 （3）失灵保护延时出口跳所有相关联的开关。此处加图 思考：断路器保护如何判别失灵？
二、断路器保护——失灵保护 （一）配臵原则 4、（2）如果在断路器1和电流互感器TA1之间发生短路，I 母线的母线保护动作跳开1号断路器后故障并未切除。由于 在3/2接线中母线保护动作后已不再对L1线路的纵联保护停信 或发信，7号断路器的快速跳闸只能由边断路器1的失灵保护 动作后起动远方跳闸功能完成。此时1号断路器的失灵保护 由I母的母线保护起动，TA1电流互感器又一直有电流，经延 时后失灵保护动作除跳2号断路器外还经远方跳闸跳7号断路 器。同理在中断路器和TA2之间发生短路，L2线路保护动作 跳2号断路器后短路并未被切除。此时2号断路器的失灵保护 由L2线保护起动，电流互感器TA2又一直有电流，经延时后 失灵保护动作跳1号断路器，并经远方跳闸跳7号断路器。 边断路器和中断路器的失灵保护动作后都有必要起动远 方跳闸功能。
断路器失灵保护的一些问题探讨
