新人教版八年级物理下册作图训练
八年级下册作图训练
1、 作出斜面上物体的受力示意图。
2、 物体对斜面的压力为80N ，作出压力的示意图。
3、 已知物体的重力为100N ，受到竖直向上的20N 的拉力，试作出它对地面压力的图示。
4、作出图的物体受到的重力的示意图。
5、小车受到200N 与水平方向成30度的斜向上的力，作出该力的示意图。
6、物体随水平传送带匀速移动，作出物体所受力的示意图。
7、如图所示，一个氢气球用绳子系在地面上，在风的作用下静止在空中时的场景，请作出氢气球所受力的示意图。
8、如图所示，画出在斜面上匀速上滑的物体A 所受到的重力和摩擦力的示意图（说明：重力大于摩擦力）．
9、画出图杯中的球所受力示意图，F 浮=5N ．
10、如图，将一物体没入水中，放手后上浮，请画出它所受重力和浮力的示意图．
11、作出小球的受力示意图。
12、作出凹槽中物体受力的示意图．
13、一小球从斜面上滚下在到达如图所示粗糙水平面上，画出小球
第8题
第9题 第10题
第1题
第2题 第3题
第4题 第5题
第6题 第7题
第11题
受力示意图。
14、用力F 将物体压在竖直墙上，画出物体受力示意图．
15、图中，木块A 、B 叠放在水平桌面上，一起做匀速直线运动，请画出木块B 的受力示意图．
16、作出图中杠杆的动力臂L 1和阻力臂L 2.
17、作出图中拉力的力臂和重力的示意图。
18、作出定滑轮和动滑轮的杠杆示意图.
19、如图是人们用木棒撬石块的示意图（木棒自重不计）．请
第12题
第13题
第14题
第15题
在图中画出最小的动力F1的示意图及相应的力臂。
20、用图中所示的道钉撬撬道钉，要使作用在A 点的力最小，那么力F 应沿哪个方向？在图中画出力F 及其力臂．
21、下面两图,杠杆在力F 1 F 2的作用下处于静止状态, L 2是F 2的力臂.在图中画出力F 1的力臂L 1以及阻力F 2,
22、作出下列图中所用最小力的示意图。
第17题
第18题
第19题
第20题
23、如图，将两个滑轮连成省力的滑轮组，要求人用力往下拉绳使重物升起。
24、如图，将两个滑轮连成省力的滑轮组，要求人用力往上拉绳使重物升起。
25、用图中所示的滑轮，组成一个滑轮组提升重物，请画出绳子最省力的绕法。
26、如图，用图中的滑轮组成一个能省到1/4的力滑轮组。
27、车子陷在坑里，画出图中滑轮组拖车的最佳绕法。
第23题
第24题 第26题
第25题
翻转。
2023-2024学年人教版物理八年级下册《力学作图专题训练》
人教新版八年级下册《作图专题训练》一、按照题目要求作图。
1．请在图中画出跳水运动员对跳板的压力的示意图。
2．一人站在电梯上随电梯一起匀速上升，如图所示，请在图中画出人的受力示意图。
3．画出图中物体静止在斜面上时受到重力和物体对斜面压力的示意图。
4．请在图中画出小球所受弹力的示意图。
5．如图所示是运动员百米赛跑时的情景，请画出它的右脚对地面的作用力的示意图。
（O点是力的作用点）6．如图所示，锲形物体A静止在斜面上（斜面固定不动），物体B放在A上．请你画出B对A的压力和A对斜面的压力。
7．如图所示，在体育课上小明从被竖直的绳子吊着的爬杆上匀速下滑，请画出此时爬杆在竖直方向的受力示意图。
8．如图所示，物体随传送带向上匀速运动，画出该物体的受力示意图。
9．斜面上静止的小球，画出小球的重力和对斜面压力的示意图。
10．物体A与弹簧连接，静止在光滑的斜面上，请画出物体A所受弹力的示意图。
11．如图所示，一个皮球静止在水中，请画出皮球所受力的示意图。
12．如图所示，画出物块受到的重力，摩擦力以及斜面受到的压力。
13．将一个重量为G的小球从空中某点静止释放，落在竖直放置的轻弹簧上，压缩到最低点后，再被弹起。
画出小球在最低点时的受力示意图。
14．如图所示，图甲是打开的汽车后备箱盖，可将它看作一个杠杆．图乙是其简化图：O是支点，F 2 是液压杆对B点的支撑力，要盖上后备箱，可在A点施加压力F 1 ，请在图中画出F 1 的力臂L 1 和F 2 的力臂L 2 ． 15．在图中画出抽水机动力F 1 的力臂。
16．如图所示，OB是以O点为支点的杠杆，F是作用在杠杆B端的力，请在图中画出力F的力臂L．17．如图所示，杠杆在图示位置平衡，画出最省力时的力臂L和作用力F的方向。
18．图甲是一种瓶起子。
只要手指轻轻钩动圆环处，就可以轻松起开瓶盖，它其实就是一个杠杆，其简化图如图乙所示，请在图乙中作出：（1）作用在A点的最小动力F；1（2）作用在B点的阻力F 2 及其力臂l 2 。
八年级下学期物理人教版《力学》作图题专项练习(解析版)
《力学》作图题一、作图题1.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图．(力的作用点画在物体的重心)2.在图中画出重为6N的木块，在斜面上下滑时所受重力及木块对斜面压力的示意图。
3.如图，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的力的示意图．(力的作用点画在物体的重心)4.如图所示，物体以初速度V沿表面粗糙的固定斜面向上运动，请画出物体沿斜面向上运动过程中所受力的示意图(力的作用点画在物体的重心)5.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。
(力的作用点画在物体的中心)6.如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图(O为物体的重心)。
7.在如图中，画出以初速度v沿斜面减速上滑的物体所受的重力G的示意图。
8.如图所示，物体随传送带向上匀速运动，画出该物体的受力示意图。
9.如图所示，为小明观察到的向右前进的汽车车厢顶蓬上用细绳悬挂着的重物所处的情形，试画出此时站在车厢底板上的小明受力的示意图．10.如图所示，物块A随传送带一起向右匀速运动，请画出物块A所受力的示意图．(不计空气阻力)11.请画出如图所示中球所受的重力和球对墙壁的压力的示意图。
12.画出图中A的重力和A对斜面的压力13.如图所示，一块橡皮放在水平放置的文具盒上，并随文具盒一起向左做匀速直线运动，请在图中作出橡皮所受力的示意图。
14.重为20N的木箱静止在斜面上，请在图中作出木箱受到重力的示意图。
15.在墙角放置一球体，且地面是水平粗糙的，请画出该球体所受力的示意图。
16.如图所示，一辆小车在水平面上向右减速运动时，画出静止在小车上的物块A在水平方向上的受力示意图．17.用力的示意图表示灯受到的重力和线对灯的拉力。
18.如图，重为20N的小球，在细绳25N的拉力作用下来回摆动，请用力的示意图表示小球所受到的重力和细绳对小球的拉力。
人教版八年级物理下册作图题试卷练习(Word版含答案)
解析：
【详解】 因为人站在匀速上升的电梯上，所以受到的重力和支持力是一对平衡力；过重心作竖直向 下的力（即重力）和竖直向上的力（即支持力）；两条线段长度相等，如图所示
3．如图，小球被斜挂在竖直墙上，小球处于静止状态，画出小球所受力的示意图。
答案：【详解】 小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、 支持力方向垂直于墙面向右，如图所示：
答案：【详解】 由图示可知，O 为支点，要使力最小，力臂最长，连接 OA 为最长的动力臂 L， 过 A 点作 OA 的垂线即为最小的力 F，方向向上，在 B 点作出竖直向下的阻力 F2。如下图 解析：
【详解】
由图示可知，O 为支点，要使力最小，力臂最长，连接 OA 为最长的动力臂 L，过 A 点作 OA 的垂线即为最小的力 F，方向向上，在 B 点作出竖直向下的阻力 F2。如下图
7．请在图中画出杠杆受到的阻力 F2，并画出使杠杆在图示位置平衡最小的动力 F1，保留 作图痕迹。
答案：【详解】 由图可知，杠杆所受的阻力为物体给杠杆竖直向下的拉力，经过杠杆的重心做 竖直向下的有向线段即为阻力的示意图；因为杠杆处于平衡状态，要使杠杆所 受的力最小，即力臂最大，最大力臂就是连接支点和力的
解析：
【详解】 由图可知，杠杆所受的阻力为物体给杠杆竖直向下的拉力，经过杠杆的重心做竖直向下的 有向线段即为阻力的示意图；因为杠杆处于平衡状态，要使杠杆所受的力最小，即力臂最 大，最大力臂就是连接支点和力的作用点的线段，所以连接 OA，过 A 点做 OA 的垂线，该 垂线即为最小力的作用线，因为杠杆所受阻力和动力使杠杆转的方向相反，所以最小力应 该是垂直于 OA 向上，如图所示：

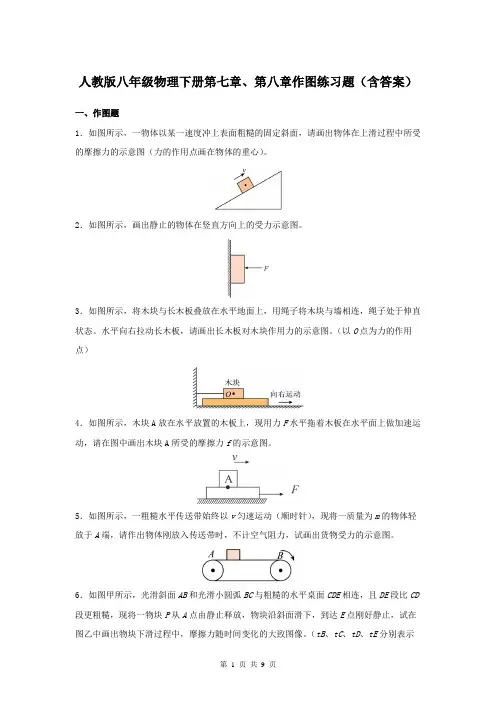

人教版八年级物理下册第七章、第八章作图练习题(含答案)
人教版八年级物理下册第七章、第八章作图练习题（含答案）一、作图题1．如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图（力的作用点画在物体的重心）。
2．如图所示，画出静止的物体在竖直方向上的受力示意图。
3．如图所示，将木块与长木板叠放在水平地面上，用绳子将木块与墙相连，绳子处于伸直状态。
水平向右拉动长木板，请画出长木板对木块作用力的示意图。
（以O点为力的作用点）4．如图所示，木块A放在水平放置的木板上，现用力F水平拖着木板在水平面上做加速运动，请在图中画出木块A所受的摩擦力f的示意图。
5．如图所示，一粗糙水平传送带始终以v匀速运动（顺时针），现将一质量为m的物体轻放于A端，请作出物体刚放入传送带时，不计空气阻力，试画出货物受力的示意图。
6．如图甲所示，光滑斜面AB和光滑小圆弧BC与粗糙的水平桌面CDE相连，且DE段比CD 段更粗糙，现将一物块P从A点由静止释放，物块沿斜面滑下，到达E点刚好静止，试在图乙中画出物块下滑过程中，摩擦力随时间变化的大致图像。
（tB、tC、tD、tE分别表示物块经过B、C、D、E点的时刻）7．如图所示是运动员骑自行车比赛时的情景，请画出地面对自行车后轮作用力的示意图（O点是力的作用点）。
8．如图两块完全相同的木板之间夹着重10N的木块C，木板对木块的压力恒定不变，木板保持竖直状态，木块C刚好匀速向下运动，如果用一个力F拉着木块C，使木块C刚好匀速竖直上升，请画出木块在竖直方向受到的力并标明大小。
9．如图所示，A、B两个物体叠放在粗糙的水平地面上，在拉力F的作用下物体A、B一起向右做匀速直线运动，请作出物体B受到地面的摩擦力f1和物体A对它的摩擦力f2的示意图。
（图中黑点为物体B的重心）10．一人用两个竖直的夹板将三块砖如图甲所示夹起保持静止，每块砖重为20N，将“2”号砖看成一个有质量的点，如图乙所示。
请在图乙中画出“2”号砖所受的摩擦力合力f的示意图，并标明大小。
人教版八年级物理下册作图专题训练带答案
八年级下册物理实验题学校:___________姓名：___________班级：___________考号：___________一、作图题1．如图，物体重30N放在斜面上，画出物体对斜面压力的示意图．（______）2．如图所示,请根据要求组装滑轮组。
要求是使用该滑轮组提升重物时既能省力,又能改变力的方向。
（______）3．如图所示，物体重30牛，用力的图示法画出地面受到的压力。
4．如图所示，请画出铡刀铡物体时动力F1的力臂l1和阻力F2的力臂l2.5．如图所示，请画出小球在空中摆动时，所受重力G的示意图。
（______）6．如图所示，苹果静止在水平桌面上，请画出苹果对桌面压力和桌面对苹果的支持力的示意图。
（______）7．如图，轻质杠杆A点挂着重物G，若在杠杆上施加一个最小的力F使杠杆在图中位置平衡，请画出最小力的示意图及其力臂．8．如图小车重150 N，在A点受到大小为30 N的水平向右的拉力，试作出这个拉力的示意图．（_________）9．如图所示，质量为2㎏的小球悬挂在细绳下来回摆动，请用力的示意图表示小球所受到的重力．10．图甲是被起重机加速向上吊起的货物，请在图乙中对该货物进行受力分析。
（_____）11．按题目要求作图（1）如图甲所示，一束光线从空气斜射入水中.请画出反射光线和折射光线的大致方向. （2）如图乙所示是一种抽水的装置，分别画出杠杆受到的阻力示意图和F1的力臂L1．（3）一重为G的物体，随着传送带一起沿水平方向向左做匀速直线运动，不计空气阻力，请画出图丙中物体受力的示意图．12．静止在地面上的物体受到水平向右2牛的拉力，用力的图示法在如图中画出这个拉力F．13．在图中作出下列力的示意图。
(1).作用在小车右上角与水平地面成30°角斜向上拉小车的力。
(2).作用在小车前端中部沿倾斜角为30°斜面向上拉小车的力。
14．如图所示，重为3N的木箱A随平板车一起向左做匀速直线运动，画出木箱A受力的示意图。
人教版八年级下册物理作图题试卷专题练习(解析版)
人教版八年级下册物理作图题试卷专题练习（解析版）1．在如图中画出足球对斜面的压力的示意图。
答案：【详解】足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示解析：【详解】足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示2．小蛮用绳子拉木箱，请画出木箱的受力示意图。
答案：【详解】以木箱的重心为作用点，作竖直向下的重力G、竖直向上作支持力F支，支持力小于重力，沿绳子向上的拉力F拉，水平向左的摩擦力f，故受力示意图如下解析：【详解】以木箱的重心为作用点，作竖直向下的重力G、竖直向上作支持力F支，支持力小于重力，沿绳子向上的拉力F拉，水平向左的摩擦力f，故受力示意图如下3．重 30N 的物体漂浮在水面上静止不动，请在图中作出物体所受浮力的示意图。
答案：【详解】静止在水面上的物体受竖直向上的浮力F和竖直向下的重力G而处于静止状态，这两个力是一对平衡力，由二力平衡的条件，这两个力大小相等F＝G＝30N浮力方向竖直向上，作用点画在物体的重心，物解析：【详解】静止在水面上的物体受竖直向上的浮力F和竖直向下的重力G而处于静止状态，这两个力是一对平衡力，由二力平衡的条件，这两个力大小相等F＝G＝30N浮力方向竖直向上，作用点画在物体的重心，物体所受浮力的示意图如下图所示：4．如图所示，重为3牛的小球悬浮在盛水的杯中。
请用力的图示法画出小球所受浮力F。
答案：【详解】小球悬浮在盛水的杯中，浮力等于重力，并且所受浮力的方向是竖直向上的.我们可以从重心开始竖直向上画一条带箭头的线段表示出浮力，选择合适的标度，并标出浮力大小，如图所示：。
解析：【详解】小球悬浮在盛水的杯中，浮力等于重力，并且所受浮力的方向是竖直向上的.我们可以从重心开始竖直向上画一条带箭头的线段表示出浮力，选择合适的标度，并标出浮力大小，如图所示：。
5．如图所示，静止在斜面上的物体A对斜面的压力为3牛，请用力的图示法画出该物体对斜面的压力F。
人教版八年级物理下册作图题试卷(提升篇)(Word版含解析)
人教版八年级物理下册作图题试卷（提升篇）（Word版含解析）1．如图所示，一物体静止于某一斜面上，请你画出物体对斜面的压力的示意图。
答案：【详解】物体对斜面压力的作用点在斜面上（选取接触面的中点），方向垂直于斜面向下，过压力的作用点，沿垂直于斜面向下的方向画一条有向线段，用F压表示，如下图所示：解析：【详解】物体对斜面压力的作用点在斜面上（选取接触面的中点），方向垂直于斜面向下，过压力的作用点，沿垂直于斜面向下的方向画一条有向线段，用F压表示，如下图所示：2．如图所示，物体沿斜面匀速下滑，请画出它所受重力、摩擦力和支持力的示意图。
答案：【详解】沿斜面匀速下滑的物体受竖直向下的重力，垂直于斜面向上的支持力，平行于斜面向上的滑动摩擦力，力的示意图如图所示：解析：【详解】沿斜面匀速下滑的物体受竖直向下的重力，垂直于斜面向上的支持力，平行于斜面向上的滑动摩擦力，力的示意图如图所示：3．重 30N 的物体漂浮在水面上静止不动，请在图中作出物体所受浮力的示意图。
答案：【详解】静止在水面上的物体受竖直向上的浮力F和竖直向下的重力G而处于静止状态，这两个力是一对平衡力，由二力平衡的条件，这两个力大小相等F＝G＝30N浮力方向竖直向上，作用点画在物体的重心，物解析：【详解】静止在水面上的物体受竖直向上的浮力F和竖直向下的重力G而处于静止状态，这两个力是一对平衡力，由二力平衡的条件，这两个力大小相等F＝G＝30N浮力方向竖直向上，作用点画在物体的重心，物体所受浮力的示意图如下图所示：4．如图，一个物体以一定的速度沿斜面向上运动，请用力的示意图画出物体受到的摩擦力和物体对斜面的压力。
答案：【详解】由于物体是沿斜面向上运动，故物体受到的摩擦力方向是平行斜面向下，作用点画在物体的重心；物体对斜面的压力方向是垂直斜面向下，作用点在斜面上，可以画在物体与斜面的接触面上；过力的作用点分别沿解析：【详解】由于物体是沿斜面向上运动，故物体受到的摩擦力方向是平行斜面向下，作用点画在物体的重心；物体对斜面的压力方向是垂直斜面向下，作用点在斜面上，可以画在物体与斜面的接触面上；过力的作用点分别沿力的方向各画一条有向线段，并用“f”和“F”表示，如图所示：5．如图，木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动，作出木块所受摩擦力的示意图。
八年级下学期物理人教版《力学》作图题专项练习(解析版)
《力学》作图题一、作图题1.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图．(力的作用点画在物体的重心)2.在图中画出重为6N的木块，在斜面上下滑时所受重力及木块对斜面压力的示意图。
3.如图，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的力的示意图．(力的作用点画在物体的重心)4.如图所示，物体以初速度V沿表面粗糙的固定斜面向上运动，请画出物体沿斜面向上运动过程中所受力的示意图(力的作用点画在物体的重心)5.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。
(力的作用点画在物体的中心)6.如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图(O为物体的重心)。
7.在如图中，画出以初速度v沿斜面减速上滑的物体所受的重力G的示意图。
8.如图所示，物体随传送带向上匀速运动，画出该物体的受力示意图。
9.如图所示，为小明观察到的向右前进的汽车车厢顶蓬上用细绳悬挂着的重物所处的情形，试画出此时站在车厢底板上的小明受力的示意图．10.如图所示，物块A随传送带一起向右匀速运动，请画出物块A所受力的示意图．(不计空气阻力)11.请画出如图所示中球所受的重力和球对墙壁的压力的示意图。
12.画出图中A的重力和A对斜面的压力13.如图所示，一块橡皮放在水平放置的文具盒上，并随文具盒一起向左做匀速直线运动，请在图中作出橡皮所受力的示意图。
14.重为20N的木箱静止在斜面上，请在图中作出木箱受到重力的示意图。
15.在墙角放置一球体，且地面是水平粗糙的，请画出该球体所受力的示意图。
16.如图所示，一辆小车在水平面上向右减速运动时，画出静止在小车上的物块A在水平方向上的受力示意图．17.用力的示意图表示灯受到的重力和线对灯的拉力。
18.如图，重为20N的小球，在细绳25N的拉力作用下来回摆动，请用力的示意图表示小球所受到的重力和细绳对小球的拉力。
新人教版八年级物理(下)作图专项训练及方法
八年级物理（下）作图专项训练姓名：一、对物体进行受力分析时应该注意以下几个问题：（1）首先应该确定研究对象，并把研究对象从周围的物体隔离出来．（2）要养成按一步骤分析的习惯，以免漏分析某个力，一般应先分析重力，然后环绕物体一周，找出跟研究对象接触的物体，并逐个分析这些物体对研究对象的弹力和摩擦力，最后再分析其它的力．（3）每分析一个力，都应找出施力物体，以防止多分析出某些不存在的力，如汽车刹车时还要继续向前运动．（4）只分析研究对象受到的力，不分析研究对象对其它物体所施加的力．画力的示意图的一般方法：（一定点【作用点】，二画线，线段末端画尖尖【方向】，最后数值标尖边【大小】）①确定受力物体、力的作用点和力的方向；②从力的作用点沿力的方向画力的作用线，用箭头表示力的方向；③在线段旁边注明力的大小。
【典例作图训练】1.如图1是静止在水平地面上的拉杆旅行箱的示意图，画出箱体所受重力的示意图．2.如图2所示，棒球运动员将棒球投掷出去（忽略空气阻力）．请画出棒球在空气中飞行时的受力示意图．3.如图3所示，展示的是巴西世界杯所用足球---“桑巴荣耀”．请画出足球静止在水平桌面上时所受重力G和桌面对足球的支持力F支的示意图．4.如图4所示，放在水平桌面上的茶壶处于静止状态，请画出茶壶受到的力的示意图．5.小明同学用一根细线拴一块橡皮，甩起来，使橡皮绕手做圆周运动．请你在图5中画出橡皮所受重力示意图．图1 图2 图3 图4 图56.如图6所示，物块A随传送带一起向右匀速运动，请画出物块A所受力的示意图．（不计空气阻力）7.如图7所示，一根细绳把球挂在墙面，画出球所受力的示意图．8.如图8所示，物体A沿斜面下滑，作出物体A受到的重力和摩擦力的示意图．9. 如图9所示，均匀实心小球从斜面滚下过程中在某一时刻的位置如图所示，用力的示意图画出此刻小球受到的重力和小球对斜面的压力．10.如图10所示把一物体放在斜面上静止，请用力的图示画出此物体所受各力示意图；图6 图7 图8 图9 图1011.如图11，一个质地均匀的正方体物体浸没在水中静止，请在图中画出物体所受力的示意图．12.如图12所示，用手把一个物块按在竖直的墙壁上，物块静止不动．请画出此物块的受力示意图．13.画出如图13中漂浮在水面的小球所受力的示意图．14.如图14所示，在斜面上静置一个烧杯，一个小球悬浮在杯内的水中，请在图上画出小球受力的示意图．图11 图12 图13 图14二、杠杆力臂的画法方法步骤1.找点：找到杠杆的支点o（就是杠杆绕其转动的点）。
人教版八年级物理下册《作图题》专项训练题(含答案)
人教版八年级物理下册《作图题》专项训练题（含答案）一、作图题1.如图，悬挂在天花板下的电灯（m＝0.2kg）处于静止状态，画出电灯的受力示意图。
（g＝10N/kg）2.请在图中画出跳水运动员对跳板的压力。
3.一个质量分布均匀的小球放在光滑的水平地面上，左边与竖直光滑墙壁接触，小球处于静止状态，如图，在图中画出小球受力示意图。
4.如图表示在空中飞行重为6N的足球，画出它所受重力的示意图。
5.画出斜面上上滑的物体所受的重力G和摩擦力f的示意图（作用点都画在重心上）。
6.如图，画出弹簧测力计对物体A的拉力示意图。
7.如图所示，一物体在水平地面上处于静止状态，请画出它的受力示意图｡8.如图所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止时，木块随即在小车的平板上滑行，画出木块滑行过程中的受力示意图．9.一个木块从斜面上滑下，在水平面上继续滑动，请分别画出木块在斜面和水平面时木块所受重力的示意图。
10.重为G的鸡蛋沉在盛有水的杯子的底部，向水中加入食盐并使其溶解，鸡蛋渐渐浮起，最终漂浮在水面，如图甲所示。
请在图乙中画出上述过程中鸡蛋所受的浮力F随时间t变化的大致图象。
11.将细线一端固定在烧杯底部，另一端固定在乒乓球上。
烧杯加水后静止在斜面上，如图所示。
不计乒兵球的重力，请以球心为作用点画出乒乓球受到的浮力和拉力的示意图。
12.如图是盛有某种液体的连通器在斜面上静止，请画出正确的液面位置。
13.如图所示，每个钩码都相同，为使杠杆保持水平平衡，请在杠杆的适当位置处再画上一个相同规格的钩码。
14.图中的杠杆保持平衡状态，请在图中分别画出动力F1和阻力臂L2。
15.如图所示，站在水平地面上的工人利用滑轮组提升重物G，请用笔画线代替绳索，画出最省力的连接。
16.如图所示，动滑轮使用时可以看作是一个省力杠杆。
请在图中画出动滑轮这根“杠杆”的支点、动力臂以及阻力臂。
17.如图所示，画出羊角锤在A点所施加的最小的动力F1及其力臂。
