钢网开口规范
钢网开口设计规范
6.3.1制作方式为正反面半刻,MAＲK点最少制作数量为对角2个,根据PCＢ资料提供的大小及形状按1:1方式开口。
6.3.2MAＲK点的选择原则：PＣB上的两条对角线上的四个MＡRK点可以不全部制作出来，但至少需要对角的二个MARＫ点。如果只有一条对角线上两个MＡRK点，则另外一个MＡRK点需满足到此对角线的垂直距离最远的原则选点。
适用于本公司所有钢网的设计、制作及验收。
3.特殊定义:
钢网:亦称模板，是SMT印刷工序中，用来做印刷锡膏或贴片胶的平板模具。
供板：我司自己设计的印制电路板。我司提供的印制电路板,包括Gｅrｂer文件,印制电路板等。制作钢网时要向钢网生产厂家说明。
4.职责：
钢网开制人员编制《钢网制作要求》,上传ＰDM,再由采购部将钢网制作要求和PＣB文件发给供应商加工，《钢网加工要求》详见附件一。
钢网开口设计规范
———————————————————————————————— 作者：
———————————————————————————————— 日期:
1.目的
规范SMＴ车间的钢网厚度及开孔标准,保证锡膏、红胶有效的沉积在指定位置，为焊接提供有效的保证,从而提升整体的焊接质量水平。．
2.适用范围
元件类型
间距
钢网厚度
CHIP
０４02
0.１2mm
０201
0.10ｍｍ
QFP(QFＮ）
0.65
0.13mm
0.５0
12mm
0.40
0.10mm
0.３0
0.10mｍ
BGA
1.25～1.27
０．１5ｍm
1．０0
０.13ｍｍ
0.５~0.８
钢网开口规范

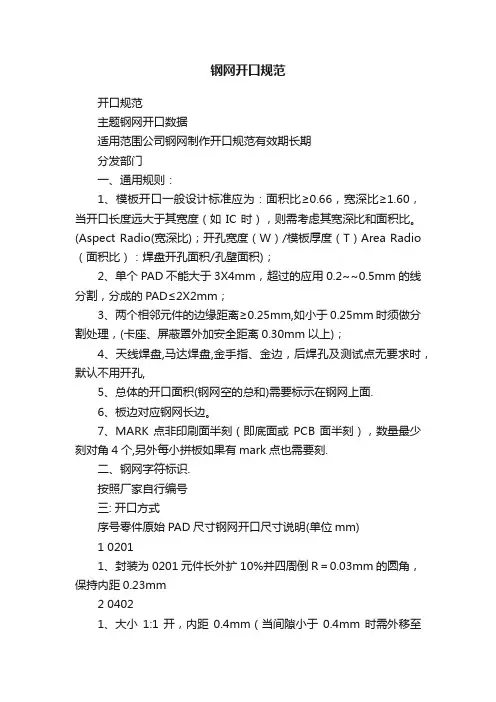

钢网开口规范开口规范主题钢网开口数据适用范围公司钢网制作开口规范有效期长期分发部门一、通用规则：1、模板开口一般设计标准应为：面积比≥0.66，宽深比≥1.60，当开口长度远大于其宽度（如IC时），则需考虑其宽深比和面积比。
(Aspect Radio(宽深比)；开孔宽度（W）/模板厚度（T）Area Radio （面积比）：焊盘开孔面积/孔壁面积)；2、单个PAD不能大于3X4mm，超过的应用0.2~~0.5mm的线分割，分成的PAD≤2X2mm；3、两个相邻元件的边缘距离≥0.25mm,如小于0.25mm时须做分割处理，(卡座、屏蔽罩外加安全距离0.30mm以上)；4、天线焊盘,马达焊盘,金手指、金边，后焊孔及测试点无要求时，默认不用开孔,5、总体的开口面积(钢网空的总和)需要标示在钢网上面.6、板边对应钢网长边。
7、MARK点非印刷面半刻（即底面或PCB面半刻），数量最少刻对角4个,另外每小拼板如果有mark点也需要刻.二、钢网字符标识.按照厂家自行编号三: 开口方式序号零件原始PAD尺寸钢网开口尺寸说明(单位mm)1 02011、封装为0201元件长外扩10%并四周倒R＝0.03mm的圆角，保持内距0.23mm2 04021、大小1:1开，内距0.4mm（当间隙小于0.4mm时需外移至0.4mm；当间隙大于0.4mm时需内扩至0.4mm）2、倒角梯形1/33 0603 1、内距内切或内加保持0.6mm2、外三边加大10%3、三角形防锡珠（无铅）4 0805 1、外三边加大10%2、三角形防锡珠（无铅）5 1206(及以上)1、外三边加大10%2、三角形防锡珠（无铅）主题手机钢网开口数据适用范围公司手机钢网制作开口规范有效期长期分发部门序号零件原始PAD尺寸钢网开口尺寸说明6 三极管(Q)按焊盘大小1:1开。
7 二极管(D)内切三分之一,内切的部分中间留三分之一上锡。
8 四角元件按焊盘大小1:1开。
smt钢网开孔规范(锡膏+红胶)
smt钢网开孔规范(锡膏+红胶)1、SMT钢网通用开口规范1，无铅锡膏开口规范：元件名称开孔样子内距开孔PAD04020402S34时，S=34宽度1:1开孔，长度外加3-4mil.裸铜宽加2-3mil.08050805S44时，S=44宽度1：1开孔，长度外加4mil，裸铜宽度加3-4mil.12061206及以上当S70时，内距1：1，当小于70时内距加大6mil.内距小于50时，加大8-12mil.宽度1：1开孔，长度外加5-6mil,裸铜板宽度加4mil.0805)，当S40时，内中扩大8-12mil.大于40时，加大4-8mil.宽度1：12、，长加4-6mil二极管1206):内距大于78时，1：1，内距小于78时，内切至78。
最大内切不超过10mil.宽度1：1，长加6-8mil 三极管当S40时，PAD两边外移至40mil.焊盘一般1：1开孔，裸铜板外加2-3mil.CHIP元件高电容内距各内切4mil宽度1：1开，长度外加6-8mil.电晶体固定脚内切三分之一，假如大于120mil时，需要用0.3线宽做架桥处理.引脚可外括4-6mil.单排连接器引脚宽度可依据ICpitch值来开,如pitch值大于0.5mm时,外扩6-12mil,内切4-6mil3、.固定脚,即耳朵外移4mil,上下各加2mil.四脚晶振类长宽各外移2mil,中间切三分之一的方角.五脚IC三只脚宽度按ICpitch值为标准或略大,然后两边脚外移1mil,长外加6-8mil.两只脚按1:1,或略缩2mil,再外扩4-6mil.大电感内距各内切4-6mil宽度1:1.长外加8-12mil,裸铜板宽加4mil,中间架0.3宽度板.0402排阻排容Pitch值为0.5mm,内距保持到18-20mil.脚宽度8.8mil,长外加6-8mil.如外四脚较大,则相应缩小,并向两边外移缩小的二分之一.06034、排阻排容Pitch值为0.8mm,内距保持到30-32mil.脚宽度16mil,长外加8mil.如外四脚较大,则相应缩小,并向两边外移缩小的二分之一.SW开关内切2mil,外扩6-8mil,如两边有小脚,小脚外扩2-4mil.如要求锡量多,靠上下两侧可再扩4mil.0.4pitch15-.7mil 宽度开7.2mil,长度可外扩4-6mil.开金手指状内切2mil0.5pitch19.7mil宽度开8.8-9.2mil,长度可外扩6-8mil.开金手指状.内切2mil0.65pitch25.6mil宽度开12-13m5、il,长度可外扩6-10mil.开金手指状.内切2mil0.8pitch31.5mil宽度开16-17mil,长度可外扩8-10mil.内切2mil1.0pitch39.37mil宽度开20-22mil,长度可外扩8-10mil.内切2mil1.27pitch50mil宽度开24-27mil,长度可外扩8-12mil.内切2milQFP0.4pitch15.7mil宽度开7.2mil(0.18mm),内切4mil,外扩4mil.如长度超过80mil,则只内切,不外扩.0.5pitch19.7mil宽度开8.8-9.6、0mil(0.22-0.23),内切4mil,外加4–6mil.0.65pitch25.6mil 宽度开12-12.5mil,长度内切4-6mil,外扩6-8mil.0.4pitch15.7mil 宽度同上,内切4-6mil,外拉6-8mil.0.5pitch19.7mil宽度同上,内切6-8mil,外加6-10mil.QFN0.65pitch25.6mil宽度同上,同切6-8mil,外加8-12mil.0.4pitch15.7mil直径开8.8mil.0.5pitch19.7mil直径开12mil.0.8pitch37、2mil直径外二圈做17mil，其餘做15mil1.0picth40mil直径外三圈做22mil，其餘做20milBGA1.27picth50mil直径外三圈做28mil，其餘做24mil2，点胶开口规范：CHIPCHIPCC、、RR、、LL、、DD、、FF等零件等零件三极管三极管LW1L1WW1=1/3WL1=1.1L若W低于30mil时，W1=1/21L1L排阻排阻ICICQFPQFPW1=1/3WL1=1.1L若W 低于30mil时，W1=1/2W功率晶体管比照此做法WW1LW1=1/3W长度与长度与L相8、等相等WLDL圆数量圆大小间距D150mil以下21/4W三等分151~400mil31/4W四等分401~600mil41/4W五等分600mil以上51/4W 六等分DD1/41/41/41/41/41/41/41/4W圆大小以圆大小以QFP短边为短边为主做主做1/4W，平均放中，平均放中央五颗。
研华科技钢网开孔规范
开孔(钢网厚度： 0.12)
中间接地开孔
外排1:1开,整体向外 移0.1mm
(两端导圆脚） 铺7*7的0.4mm的圆，其 pitch为0.6
内排1:1开 (两端导圆脚）
开孔(钢网厚度： 0.12)
中间接地开孔
0.5Pitch Dual Row QFN
1410007460
0.2540*0.5.5MM
如果外扩的范围比较 大，有干涉旁边的零 件，那就可外扩0.2或
0.3
OSC,Y类零件 （4P)
功率晶体 功率晶体 功率晶体
功率晶体
1:1开
不需外扩
针对此零件尾部1/3切
通，三边外扩0.3mm，
开3*4,球直径
其余点状上锡
0.7mm,pitch1.5mm,离
小pin的方向需保留0.2
红色框选的8pin 1:1
开,前导0.05圆角
0.18
内切0.1,外拉0.1MM
0.2286
长度内切0.1mm,外拉 0.1MM,接地面积缩成 60%,架0.3十字桥，不
需避孔
1
外拉0.3MM
宽度按IC的同pitch宽 度
长度外加0.2mm
connecter 2X50P
电感(比较大）
排阻 SOT(5P/6P)
三边各外扩0.5MM，架0.3十字桥
connecter connecter connecter
1.25PICH
USB
0.5PICH
1.27PICH
大PIN外移0.2
小PIN外扩0.3,宽度同 IC
外四PIN外移0.1MM
小PIN内切0.1外扩0.2, 宽度同IC
大PIN外移0.2
小PIN外扩0.2,宽度开 0.7MM
钢网开口规范
SMT钢网制作资料一、网框二、绷网及贴片方式三、钢片厚度选择四、字符五、开口方式2):23”*23”3):650*550MM4):470*370MM不同印刷机对应的网框大小见附表二、绷网及贴片1.绷网：A.丝网种类： a:)聚脂网B.丝网目数： 90~100目C.粘网胶水： a:)G18 b:)AB胶D丝网张力： 36~40N.CM2贴片：A.钢片后处理： a:)激光切割 b:)孔壁抛光 c:)表面抛光B.贴片胶水 a:)AB胶 b:)H2 c:)G18+保护胶C.保护胶带 a:)UV胶带D.网板张力 40~50 N.CM三、钢片：1）钢片厚度：A）为保证有足够的锡浆/胶水及焊接质量，常用推荐钢片厚度为：a)印锡网为0.15m mb)印胶网为0.2mmc)如有重要器件（PLCC、SOIC、SOJ、BGA、QFP）为保证印浆量和焊接质量，一般来说由0201CHIP 、IC、QFP的PITCH来决定：PITCH≤0.4MM或0201CHIP T≤0.12MM；PITCH＞0.4MM T＞0.12MM 2）钢片尺寸：为保证钢网有足够的张力和良好的平整度，钢片尺寸大小,详见笫七部分中的《切割钢片尺寸确定》.四、字符：为能方便钢网适合生产的机型和使用状况以及与客户之间的沟通，通常建议在钢网上刻上下面的字符号：MODEL:（客户型号）P/C:（本公司编号）TH:（钢网厚度）DATE:（生产日期）年-月-日五．开口方式I．锡浆网〈I〉喷锡PCB、沉金PCB开口设计1．CHIP元件的开口设计<i> V型方式A）0402保持内距0.4~0.5MM,特殊要求除外B) 0603：建议如下开口内切0.05~0.1MM,保持间距0.75~0.85MM、内凹0.2MM，R=0.05MM 备注：如果内切大于0.1MM，则在外侧扩上内切超过0.1MM之后的数据以补足锡膏C) 0805：建议如下开口内切0.05~0.1MM,保持间距0.95~1.2MM、内凹0.3MM，R=0.1 MMD）1206内切0.1MM V型防锡珠，，但内距不大于2.2MM，R=0.1MME）1206以上封装只内切0.1MM，V型防锡珠，内距不予考虑。
钢网开孔规范
通用制作要求主题钢网开口规范有效期长期一、通用规则：1、模板开口一般设计标准应为：面积比≥0.66，宽深比≥1.60，当开口长度远大于其宽度（如IC时），则需考虑其宽深比和面积比。
(Aspect Radio(宽深比)；开孔宽度（W）/模板厚度（T）Area Radio（面积比）：焊盘开孔面积/孔壁面积)；2、单个PAD不能大于3X4MM，超过的应用0.4~~0.5MM的线分割，分成的PAD≤2X2MM；3、两个相邻元件的边缘距离≥0.25MM,如小于0.25MM时须做分割处理；二: 开口方式序号零件钢网开口尺寸说明(蓝色为开口)1 0402 外三边加大10%，S保持在0.402 0603及以上外三边整体加大10%，内凹“V”形防锡珠开口，W1=1/2W,L1=1/3L3 C5 三极管(sot89)上面大焊盘1:1开与下面三只脚断开，下面三只脚外3边加大0.1MM6 排阻宽按IC长外扩0.15MM6ICQFPQFN1、0.4pitch宽开0.19，长内切0.05外加0.15；2、0.5pitchQFN宽开0.23，长外加0.2mm;3、0.65pitch宽开0.32，0.8pitch宽开0.40，1.0pitch宽开0.52，长度外加0.20；4、1.27pitch宽不能小于0.635，1.27pitch以上1:1，开长度外加0.20；5、接地居中开多个圆孔，孔直径0.4~0.6mm居中平均分布，根据焊盘大小，圆孔个数不同。
7 BGA 1、0.50Pitch开0.3方孔；2、0.65Pitch开0.35方孔；3、0.80Pitch开0.45方孔；4、1.0Pitch开0.55方孔；5、1.27Pitch开0.65方孔；如果BGA有不同PITCH的，开孔需与客户确认8 功率管开孔的长与原始焊盘相同宽开1.6中间用0.55的圆孔布满，间距0.8两小脚1:1开9 双贴L2=2.0MML3=30%L1L4=30%L1L3区域均匀分布直径为0.5MM圆孔L2开一方形口L4区域不开孔此三焊盘处三边向处延0.1MM11 PC元件1.引脚外加0.2MM宽按IC2.固定脚加大20%此元件有两个螺丝柱，需要开孔按螺丝孔开12 晶振石英接地焊盘1:1架桥开孔13。
钢网开口规范
SD卡开口外四个大PAD四边各外加0.1MM, 中间PAD上下各加0.3MM.
1/3梯形防锡珠
外加0.25mm 此位长宽取本体 1/2.内凹１／２
内倒角0.12MM
1/3子弹头形
1/3梯形
中间接地开0.8mm孔
箭头所指ＰＡＤ位 置的内巨要求保证
1:1开口
1mm mm
按ＰＡＤ开
每个开长5mm椭圆． 两边各外加
19MM，竖向的开0。185MM。 长度外加0。12MM 的开0。19MM，竖向的开0。185MM。 长外加0.15MM,内切0.1MM. 度外加0.12MM. 度外加0.15MM. 度外加0.15MM.
排列间距为0.3MM,接地开口与IC角间距保持在0.85MM以上.
钢网开口
外加0.1mm 外加0.15mm 中间圆孔0.6mm."+"字筋为 0.3mm.
1.手机板钢网按键要半刻. 2.客户有发要求时请接客户发过来之要求作业. 3.钢网外观要干静平整,休证钢网张力在40-50N之间.
4、网框 L=736mm W=736mm 厚 =30mm 2、开口位置要求 上 下 、 左 右 均 置 中 （ A=B, C=D） 3、MARK点制作 形状，尺寸，位置：与PCB 对应MARK点一致,
0。4MM PITCH 开口宽度是横向的开0。19MM，竖向的开0。185MM。 长度外加0
0。4MM PITCH 连接器开口宽度是横向的开0。19MM，竖向的开0。185MM。 长外
0.5MM PITCH 开口宽度是0.235MM, 长度外加0.12MM.
IC
0.65MM PITCH 开口宽度是0.325MM,长度外加0.15MM.
底部有pad.加 筋0.2mm(孔要 避开）
钢网开口规范
钢网开口规范锡膏网开法CHIP类（R,L,C）0201类：内距0.25mm,PAD 1：1开口。
0402类：内距0.4-0.5mm.长度外扩0.05mm.PAD按原始形状。
0603类：内距0.65-0.8mm,1/3椭圆内凹防锡珠。
长度外加0.1mm.0805类：内距0.8-1.1mm,1/3椭圆内凹防锡珠。
长外加0.15mm.1206及以上的：内距较大时可1：1开.1/3椭圆内凹防锡珠。
长外加0.2mm.二极管：当元件本身较大时开口可1：1，但是当元件类型很小时，要根据情况保持内距，长度适当外加（0.1-0.2mm）三极管：开口1：1，或长度适当外加（0.1-0.2mm）IC开口：0.4PH:W=0.185mm. L内切0.1mm,外加0.15mm.(IC,QFP)0.5PH:W=0.22mm.L内切0.1mm.外加0.15mm.(QFP/QFN)L外加0.15mm，不内切。
（IC）0.65PH：W=0.28-0.32mm. L外加0.15-0.2mm.，0.8PH: W=0.38-0.42mm.L外加0.15-0.2mm.1.0PH: W=0.50-0.55mm.L外加0.15-0.2mm.1.27PH: W=0.60-0.70mm.L外加0.2mm.PLCC: 宽度1：1.长外加0.2mm.接地开法：面积开60%-70%。
大于1.2mm的架筋分割。
筋宽为0.3mm.，当接地面积很大时，可开“井”字型，此时的筋要用0.40MMBGA开口：0.4PH：0.24-0.26MM，方形导圆角通常开0.25MM0.5PH: 0.28-0.30MM，方形导圆角，通常开0.30MM0.65PH：￠=0.38mm.0.8PH: ￠=0.45mm.1.0PH: ￠=0.55mm1.27PH: ￠=0.65mm功率晶体开口：小功率晶体开法：此类功率晶体开法：如左图所示，中间切除部分为1.50MM，然后两头的元件都向外边加0.20MM此类功率晶体开法：在1：1的基础上上下两处PAD各外扩0.15-0.20mm大功率晶体开法：此类功率晶体开法：大PAD内切整体长度的25%，然后架筋分割。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢网开口规范
锡膏网开法
CHIP类（R,L,C）
0201类：内距0.25mm,PAD 1：1开口。
0402类：内距0.4-0.5mm.长度外扩0.05mm.PAD按原始形状。
0603类：内距0.65-0.8mm,1/3椭圆内凹防锡珠。
长度外加0.1mm.
0805类：内距0.8-1.1mm,1/3椭圆内凹防锡珠。
长外加0.15mm.
1206及以上的：内距较大时可1：1开.1/3椭圆内凹防锡珠。
长外加0.2mm.
二极管：当元件本身较大时开口可1：1，但是当元件类型很小时，要根据情况保持内距，长度适当外加（0.1-0.2mm）
三极管：开口1：1，或长度适当外加（0.1-0.2mm）
IC开口：
0.4PH:W=0.185mm. L内切0.1mm,外加0.15mm.(IC,QFP)
0.5PH:W=0.22mm.L内切0.1mm.外加0.15mm.(QFP/QFN)
L外加0.15mm，不内切。
（IC）
0.65PH：W=0.28-0.32mm. L外加0.15-0.2mm.，
0.8PH: W=0.38-0.42mm.L外加0.15-0.2mm.
1.0PH: W=0.50-0.55mm.L外加0.15-0.2mm.
1.27PH: W=0.60-0.70mm.L外加0.2mm.
PLCC: 宽度1：1.长外加0.2mm.
接地开法：面积开60%-70%。
大于1.2mm的架筋分割。
筋宽为0.3mm.，当接地面积很大时，可开“井”字型，此时的筋要用0.40MM
BGA开口：
0.4PH：0.24-0.26MM，方形导圆角通常开0.25MM
0.5PH: 0.28-0.30MM，方形导圆角，通常开0.30MM
0.65PH：￠=0.38mm.
0.8PH: ￠=0.45mm.
1.0PH: ￠=0.55mm
1.27PH: ￠=0.65mm
功率晶体开口：
小功率晶体开法：
此类功率晶体开法：如左图所示，中间切除部分为1.50MM，然后两头的元件都向外边加0.20MM
此类功率晶体开法：在1：1的基础上上下两处PAD各外扩0.15-0.20mm
大功率晶体开法：
此类功率晶体开法：大PAD内切整体长度的25%，然后架筋分割。
架筋宽度0.4mm. （开口大于4X4mm的PAD，须架筋分割）
连接器开法
两个固定引脚在原始的基础上外扩0.2-0.3mm.小PIN脚开法与IC类开法相同。
胶水网开法：
CHIP类开法：0603 W=0.3MM 0805 W=0.35MM
W=两PAD之间的内距*1/3 L=PAD宽度+0.3-0.4MM
二极体开法：
W=两PAD之间的内距X0.40 L=PAD宽度+0.40MM
￠=两PAD之间的内距X0.60
（当二极管是0805及以下时可直接开一长条，宽度适当加大
点即可）
IC开法：
￠=两排PIN脚之间的内距-2.0MM，假如PIN脚之间的距离较短，可将圆变成椭圆，增大胶水量。
但内距超过5.0MM时，可考虑开双排圆孔，当内距低于3.0MM，明，可开长条，宽度为内距的1/3，当长度超过4.0MM时可考虑从中间架筋，筋宽为0.45MM
S=0.5-0.7mm（S是指圆与圆之间的距离）。
