电功率与欧姆定律综合专题
欧姆定律-电功率综合测试题及答案
甲 乙欧姆定律、电功率测试题1指针不动，电压表有示数，那么有可能是A 、电流表已被烧坏，致使电路不通B 、电流表完好，但未与导线接牢C 、灯L 的灯座接线处短路D 、电流表接线处碰线（电流表被短路）2、小明在研究并联电路的特点时，用电流表测得通过灯泡L 1、L 2中的电流分别为1A 和2A ， 则下列分析正确的是A 、干路电流为3AB 、L 1的电阻小于L 2的电阻C 、L 1两端的电压小于L 2两端的电压D 、并联电路中各支路电流一定不同3、将分别标有“6V ，3W” “4V ，2W”的甲、乙两灯串联后接到10V 的电源上，则A 、只有甲灯正常发光B 、只有乙灯正常发光C 、甲、乙两灯都不能正常发光D 、甲乙两灯都能正常发光4、如图所示的电路，电源电压保持不变．闭合开关S 后，当滑动变阻器的滑片P 向左移动时，下列判断正确的是A 、电流表示数变大，电压表示数变小B 、电流表示数变大，电压表示数变大C 、电流表示数变小，电压表示数变大D 、电流表示数变小，电压表示数变小5、甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是A 、甲灯的实际功率一定是100WB 、将乙灯接入110V 电路中，它的实际功率为12.5WC 、两灯均正常发光时，甲灯消耗的电能较多D 、两灯均正常发光时，甲灯灯丝电阻较小6、如图所示的电路，电源电压保持不变。
闭合开关S 后，电路正常工作。
过了一会儿，电流表的示数变大，且电压表与电流示数的比值不变，则下列判断中正确的是A 、电阻R 断路，灯L 变暗B 、电阻R 短路，灯L 变亮C 、灯L 断路，电压表的示数变小D 、灯L 短路，电压表的示数变大7、为了使电炉丝消耗的电功率减小到原来的一半，应A 、电压不变，电阻增加一倍B 、电压不变，电阻减少一半C 、电阻不变，使电压增加一倍D 、电阻不变，电压减少一半8、电炉工作时，电热丝发红，而连接电炉丝和电源的导线几乎不热，主要原因是A 、 导线电阻远小于电热丝电阻B 、导线电阻远大于电热丝电阻C 、通过导线的电流比电热丝的小D 、通过导线的电流比电热丝的大。
初中物理中考：欧姆定律与电功率复习题

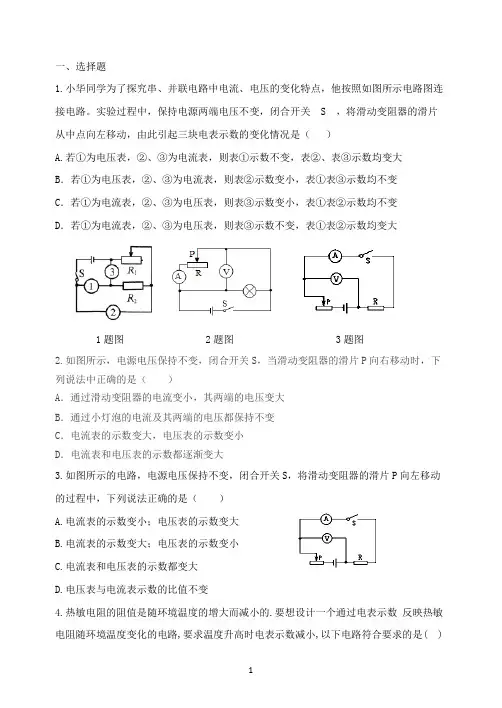

一、选择题1.小华同学为了探究串、并联电路中电流、电压的变化特点，他按照如图所示电路图连接电路。
实验过程中，保持电源两端电压不变，闭合开关S ，将滑动变阻器的滑片从中点向左移动，由此引起三块电表示数的变化情况是（）A.若①为电压表，②、③为电流表，则表①示数不变，表②、表③示数均变大B．若①为电压表，②、③为电流表，则表②示数变小，表①表③示数均不变C．若①为电流表，②、③为电压表，则表③示数变小，表①表②示数均不变D．若①为电流表，②、③为电压表，则表③示数不变，表①表②示数均变大1题图 2题图 3题图2.如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（）A．通过滑动变阻器的电流变小，其两端的电压变大B．通过小灯泡的电流及其两端的电压都保持不变C．电流表的示数变大，电压表的示数变小D．电流表和电压表的示数都逐渐变大3.如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（）A.电流表的示数变小；电压表的示数变大B.电流表的示数变大；电压表的示数变小C.电流表和电压表的示数都变大D.电压表与电流表示数的比值不变4.热敏电阻的阻值是随环境温度的增大而减小的.要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路,要求温度升高时电表示数减小,以下电路符合要求的是( )A B C D4.如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中（假设灯丝电阻不变），下列说法正确的是（）A. 电流表示数变小，灯L变暗B. 电压表是测滑动变阻器和电源的电压C. 电压表和电流表示数的比值不变D. 电压表示数变大，电路总功率变小5.如图所示的电路中,电源电压保持不变,当开关S l、S2都闭合时,电流表的示数为0.5A, 电压表的示数为6V;将电压表、电流表的位置互换,当开关S l断开、S2闭合,电流表的示数为0. 3A.则正确的是( )A.R1=8ΩB.R2=8ΩC.R1=20ΩD.R2=20Ω二、填空题6.当某导体两端电压是3V时，通过它的电流是0.2A，则该导体的电阻是Ω；当它两端电压为0V时，该导体的电阻为Ω．7.某段金属导体两端电压为4V时，通过的电流是0.2A；当该导体两端电压为12V时，通过该导体的电流为A；当该导体两端电压降为0时，电阻为Ω．8.如图是甲、乙两导体的电流与电压关系图像，由图可得乙的电阻是Ω，若把甲、乙两电阻串联在电路中，加在甲、乙两电阻上的电压之比U甲：U乙= ．9.如图所示的电路中，开关闭合后，滑动变阻器的滑片从左向右滑动过程中，灯泡的亮度将______（填“变亮”或“变暗”），电压表示数将______（填“增大”或“减小”）．9题图 10题图 11题图10.实际测量中使用的大量程电流表是由小量程电流表改装而成的，图中G是满偏电流（即小量程电流表允许通过的最大电流）I g=1mA的电流表,其电阻R g=100Ω。
中考物理欧姆定律的计算问题综合经典题含答案
一、欧姆定律的计算问题难题易错题1．如图甲所示是灯泡L的电流与其两端电压关系的图像。
现将L与阻值为10Ω的电阻R 连入图乙所示电路。
闭合开关S，L的实际功率为1.8W，下列说法正确的是（）A．由图像可知不同电压下灯泡灯丝的电阻是定值B．电源电压是3VC．通过R的电流是0.4AD．电阻R的实际电功率是3.6W【答案】D【解析】【分析】【详解】A．这个图像是一条曲线，不是直线，可知斜率1IkU R==斜率在变化，则电阻在变化，所以不同电压下灯泡灯丝的电阻不是定值，A错误；B．由于L的实际功率为1.8W，从图甲可以看到，这时灯泡的电压是6V，流过灯泡的电流是0.3A，从图乙可以看到，这是一个并联电路，电源电压的大小等于灯泡的电压大小，即电源电压是6V，B错误；C．根据欧姆定律可知，通过R的电流是6V 10Ω0.6AUIR===C错误；D．根据P UI=可知，电阻R的实际电功率是6V0.6A 3.6WP UI==⨯=D正确；故选D。
2．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V ，在10s 内定值电阻1R 产生的热量为36J ；当滑片P 置于变阻器的中点时，电压表的示数变化了2V 。
下列结果正确的是（ ）A ．1R 先后两次消耗的电功率之比为9∶16B ．滑动变阻器2R 的最大阻值为10ΩC ．电源电压为12VD ．1R 的阻值为10Ω 【答案】ABCD 【解析】 【分析】 【详解】由电路分析可知，定值电阻R 1与滑动变阻器R 2串联，电压表测R 2两端的电压，因串联电路中各处的电流相等，所以当滑片滑到B 端时，电路中电流为11226V U I R R == 因串联电路中总电压等于各分电压之和，则电源电压为111126V6V U I R U R R =+=⨯+ 当滑片滑到中点时，R 2接入电路的电阻变小，电压表示数应减小，即滑片滑到中点时，滑动变阻器两端电压为216V 2V 4V U U U =-∆=-=此时电路中的电流为2222222224V 8V2U U I R R R R ⨯==== 则电源电压为212128V4V U I R U R R =+=⨯+ 因电源的电压不变，则11226V 8V 6V 4V R R R R ⨯+=⨯+ 解得：R 1=R 2，则电源的电压为11111216V 6V 6V 6V 12V U I R U R R R R =+=⨯+=⨯+= 当滑片滑到B 点时，R 1两端电压为3112V 6V 6V U U U =-=-=由2U Q t R=可得，R 1的阻值为 2231(6V)10s 10Ω36JU R t Q ==⨯=因R 1=R 2，故R 2的最大阻值为10Ω，滑片在B 点时和滑片在中点时，电路中的电流之比为12226V 38V 4I R I R == R 1先后两次消耗的电功率之比为22211112221239()416P I R I P I R I ====() 故选ABCD 。
中考物理《欧姆定律和电功率》专项练习题(附答案)
中考物理《欧姆定律和电功率》专项练习题(附答案)一、选择题1．如图电路中，电源电压保持不变，闭合开关S，各表均有示数。
当滑动变阻器的滑片P向右移动时，下列说法中正确的是 ( )示数的差值不变A.电流表A示数与电流表A1B．电压表V示数与电流表A示数的比值变大示数的比值变小C．电压表V示数与电流表A1D．电压表V示数与电流表A示数的乘积不变2．如图所示是电阻甲和乙的1-U图象，下列说法中正确的是 ( )A.电阻甲和乙都是阻值不变的电阻=5ΩB．当乙两端电压为2V时，R乙C．甲、乙串联在电路中，当电路电流为0.2 A时，电路的总电压为3VD．甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.4 A3．如图所示电路，电源电压不变，R是定值电阻，将一个“6V 2W”的小灯泡接在a、b两点之间时，小灯泡恰能正常发光；若换一个“12V 8W”的小灯泡接在a、b两点间，不考虑灯丝电阻受温度的影响，则 ( )A.定值电阻R功率变大 B．小灯泡实际功率为2WC．电路中总功率变大 D．定值电阻R两端电压变小4.小桂同学用如图所示的电路探究“一段电路中电流跟电阻的关系”。
在实验过程中，保持滑片不动，当定值电阻R由5Ω更换为10Ω后，为了探究上述问题，他下一步应该采取的操2作是 ( )的滑片，保持电压表示数不变，观察并记A.向左调节滑动变阻器R1录电流表的示数B．换用更精确的电压表进行测量的滑片，保持电压表示数不变，观察并C．向右调节滑动变阻器R1记录电流表的示数D．增加电池的个数，使电源电压变大5．如图所示的电路中，电源的电压保持不变。
闭合开关S，在调节变阻器的滑片P时，发现电压表的示数不变，且接近电源的电压，电流表的示数几乎不变，则下列有关故障的判断正确的是 ( )A.可能是R．发生短路 B．可能是变阻器发生短路C．可能是电流表发生短路 D．可能是开关接触不良6．家庭电路中使用电热水壶时，电灯会变暗。
简化的电路如图所示，设R为干路电线的等效电阻且保持不变，电源电压保持不变，闭合开关S后，下列说法正确的是 ( )A.灯两端的电压变小 B．R两端的电压不变C．电路的总电阻变大 D．电路的总功率不变7．如图所示，从甲地通过两条输电线向乙地的用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是 ( )A.用户家里的用电器两端电压等于UB．输电线上消耗的电功率为U2/rC．当用户使用的用电器增多时，输电线上因发热而损失的功率增大D．当用户使用的用电器增多时；用户家里用电器两端电压保持不变8．一块手机电池的背面印有如图所示的一些符号，另外在手机使用说明书上还写有“通话时间3h，待机时间100 h”，则该手机通话和待机时消耗的功率分别约为． ( )A.1.8 W,5.4×10-2 WB.3.6 W,O. 108 WC.6. 48×l03 W,l. 94×l02 WD.0.6 W,l.8×10-2 W9．如图是“探究电流通过导体时产生的热量跟什么因素有关”的实验装置。
中考物理压轴题专题欧姆定律的计算的经典综合题含答案
一、欧姆定律的计算问题难题易错题1．如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端至A端的过程中，两电压表示数随电流表示数变化的U-I图像如图乙所示，则A．电源电压为20VB．EF是V1表示数随A表示数变化的图像C．滑动变阻器的最大阻值为10ΩD．整个电路的最大功率为14.4W【答案】D【解析】【详解】AB．由图甲可知，R1与滑动变阻器R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测串联电路的电流。
滑片P从B端至A端的过程中，R2变小，根据串联分压原理，V2示数变小，又根据串联电路的电压规律，V1示数变大。
因此图乙中EF是V2表示数随A表示数变化的图像，图线MN是V1表示数随A表示数变化的图像；当滑片P 在A点时，V1示数最大为电源电压，则电源电压U=12V，故AB错误；C．当滑片在B端时，由图乙可知，R2两端电压U2=8V，此时对应的电流I=0.4A，由欧姆定律可得，R2=28V 0.4AUI=20Ω故C错误；D．电源电压一定，当电路中电流最大I=1.2A时，电路的总功率最大P=UI=12V×1.2A=14.4W，故D正确；故选D。
2．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V不变，灯泡上标有“2.5V，？A”字样，滑动变阻器上标有“50Ω 1A”。
闭合开关，将滑片P滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（）A ．此时灯泡的电阻为8ΩB ．此时灯泡和滑动变阻器的阻值之比为8∶7C ．该电路能探究串联电路电流的特点D ．该电路能探究电流与电压的关系【答案】D【解析】【分析】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。
【详解】A ．此时灯泡电阻L 2.4V 8Ω0.3AU R I === 故A 正确，不符合题意；B ．滑动变阻器两端电压 L = 4.5V 2.4V 2.1V U U U -=-=滑此时灯泡与滑动变阻器的阻值之比L L 2.4V 82.1V 7R U R U ===滑滑 故B 正确，不符合题意；C ．利用该电路可以探究串联电路电流特点，故C 正确，不符合题意。
2023年大同杯物理竞赛专题欧姆定律电功率

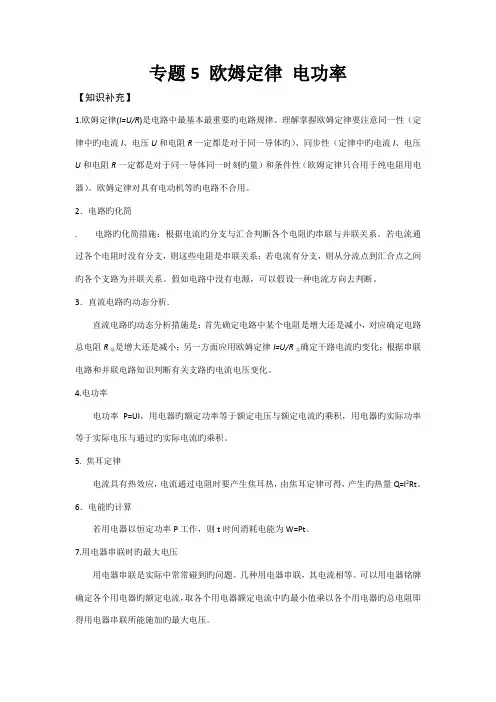

专题5 欧姆定律电功率【知识补充】1.欧姆定律(I=U/R)是电路中最基本最重要旳电路规律。
理解掌握欧姆定律要注意同一性（定律中旳电流I、电压U和电阻R一定都是对于同一导体旳）、同步性（定律中旳电流I、电压U和电阻R一定都是对于同一导体同一时刻旳量）和条件性（欧姆定律只合用于纯电阻用电器）。
欧姆定律对具有电动机等旳电路不合用。
2．电路旳化简. 电路旳化简措施：根据电流旳分支与汇合判断各个电阻旳串联与并联关系。
若电流通过各个电阻时没有分支，则这些电阻是串联关系；若电流有分支，则从分流点到汇合点之间旳各个支路为并联关系。
假如电路中没有电源，可以假设一种电流方向去判断。
3．直流电路旳动态分析.直流电路旳动态分析措施是：首先确定电路中某个电阻是增大还是减小，对应确定电路总电阻R总是增大还是减小；另一方面应用欧姆定律I=U/R总确定干路电流旳变化；根据串联电路和并联电路知识判断有关支路旳电流电压变化。
4.电功率电功率P=UI，用电器旳额定功率等于额定电压与额定电流旳乘积，用电器旳实际功率等于实际电压与通过旳实际电流旳乘积。
5. 焦耳定律电流具有热效应，电流通过电阻时要产生焦耳热，由焦耳定律可得，产生旳热量Q=I2Rt。
6．电能旳计算若用电器以恒定功率P工作，则t时间消耗电能为W=Pt。
7.用电器串联时旳最大电压用电器串联是实际中常常碰到旳问题。
几种用电器串联，其电流相等。
可以用电器铭牌确定各个用电器旳额定电流，取各个用电器额定电流中旳最小值乘以各个用电器旳总电阻即得用电器串联所能施加旳最大电压。
8.电动机电路电动机旳输入功率P入=UI，电动机内阻R发热消耗功率P热=I2R，电动机输出旳机械功率P=P入-P热= UI- I2R。
对于电动机电路，U>IR。
欧姆定律不成立。
【例题】1.（河南初中物理竞赛题）灯L1标有“8V、16W”旳字样，灯L2标有“12V、36W”旳字样，两灯串联后接在电压为U旳电路中，要保证两灯不损坏，电压U旳最大值为( )A．8V B．12V C．1 6V D．20V2. （大同杯初赛）在如图所示旳电路中，电源电压保持不变。
初中欧姆定律、电功率实验题复习
1.物理兴趣小组的同学们想探究通过导体的电流与电压的关系．实验室有：电源、电压表、电流表、滑动变阻器、规格不同的定值电阻、开关和导线等器材各若干供同学们选择，实验用电路如图a所示．（1）图b是某组同学尚未完成连接的实物电路，请你用笔画线代替两根导线完成连接（连线不交叉）．要求：滑动变阻器的滑片P向A端移动，电压表示数变大．（2）连好电路闭合开关，发现电流表示数较大、电压表示数为零，则电路故障原因可能是A．电压表的量程选大了B．电阻R0发生了短路C．滑动变阻器发生了断路D．滑动变阻器发生了短路（3）他们排除故障后继续实验，测得多组数据记录在下表中，在给定的坐标纸上作出图像，分析得出了结论．在与其他组交流时发现虽然各小组作出的图像都是正确的，但是在相同的坐标纸上有些小组的图像却明显不同．请你利用表中数据在图c中作出I-U图像，并回答造成这种不同的原因：．实验次数12345电压表1.0 1.52.0 2.53.0示数/V电流表0.120.190.250.280.38示数/A12（4）该组同学为了进一步探究电路的性质，他们选择了一个电压可调的电源进行实验．实验所用电路如图d ，但电压表位置不详，电阻R 1的阻值为8Ω，所用滑动变阻器R 2是“10Ω 2A ”和“5Ω 3A ”中的一个．若某次实验时两表刻度盘上的指针位置如图e 所示，此时滑动变阻器接入电路的阻值恰为最大值的一半．请发挥你的聪明才智，通过计算推测他们实验时所用变阻器R 2的规格和R 2的电压．2.小华用如图a 所示电路探究电流与电压的关系．（1）连接电路后，闭合开关，发现电流表无示数，电压表指针有明显偏转，其原因可能是________________．（2）故障排除后，向左移动滑动变阻器滑片P ，电压表示数会_______(选填“变大”、“不变”或“变小”)．（3）当电流表示数为0.5A 时，电压表示数如图b 所示，其值为_____V ． （4）补齐表中的数据，根据表中的数据，在图c 中画出I 与U 关系的图像．序号①② ③ ④ ⑤ ⑥ 电压U /V 0.5 1.0 1.6 1.9 3.0 电流I /A 0.10.20.30.40.50.60 0.0.0.1 2 3 0123 05115图eS P R 1A图dR 2图a图cU /VI /A0.10.20.3 0.5 0.4 0.63.0 1.0 2.0 0.5 2.5 1.50 05 10 15123 V315－1.(1)省略（2）B；（3）见图；定值电阻的阻值明显不同；（4）实验时所用变阻器R2的规格为“10Ω 2A”，R2的电压为1V或5V．2.（1）0.3；当电阻一定时，通过导体的电流和导体两端的电压成正比；（2）①3；没有调节滑动变阻器；0.2；②C.3。
欧姆定律.电功率的几种典题
欧姆定律、电功率的几种典型题型及答案本文档针对北京市考生 一、动态电路1、在图14所示的电路中，A 、B 两点之间电压U 保持不变，电路连接完好且使用的电表均为理想电表。
当滑动变阻器的滑片P向右滑动时A ．电压表V 1和电流表A 的示数之比增大B ．电压表V 2和电流表A 的示数之比不变C ．电压表V 1示数的变化量和电流表A 示数的变化量的比值绝对值之比1U I ∆∆增大D ．电压表V 2示数的变化量和电流表A 示数的变化量的比值绝对值之比2U I∆∆不变2、在如图所示的各电路中，能用滑动变阻器调节灯泡亮度的是( )3、如图6所示是科技小组的四位同学设计的天然气泄漏检测电路，其中R 为气敏电阻（用符号 表示 ），R 的阻值随天然气浓度变化曲线如图7所示，R 0为定值电阻，电源两端的电压恒定不变。
电路设计要求当天然气浓度增大时，电路中电表示数增大，图6中电路图符合设计要求的是A图6RSR 0V BRSR 0 AC RSR 0ADRSR 0VR图7浓度RO二、电路故障4、在如图所示的电路中，闭合电键S 后，灯L 不发光。
现用电压表检查电路故障，测得U ad =6.0伏，Ucd=0伏，Ubc=0伏，U ab =6.0伏，该电路的故障可能是（ ）LcR'R b daSA ．灯L 断路。
B ．电阻R 断路。
C ．电阻R’断路。
D ．电键S 断路。
5、在如图所示的电路中，闭合电键后，发现灯L 1、L 2都不发光，电流表无示数．为了找出发生故障的原因，现用电压表进行检测，发现b 、c 之间的电压为零，a 、b 间的电压和a 、c 间的电压都为3伏，则电路故障可能是 ()A ．L 1断路B ．L 1短路C ．L 2断路D ．L 2短路6、图20所示的是一个电热器电路。
电热丝、指示灯、电键构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分别接在各处，得到下表所示的结果，根据表格内容可判断（ ）A．指示灯断路，电键短路B．指示灯断路，电热丝短路C．电热丝断路，电键短路D．电键断路，指示灯短路三、欧姆定律、电功率的应用7、一定值电阻R两端的电压从5伏上升到6伏时，通过电阻R的电流强度增大了0.5安。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.某一用直流电动机提升重物的装置，如图所示，重物的质量为50kg，电源电压为110V，不计电源电阻及各处摩擦．当电动机转动，使物体以0.9m/s的速度匀速上升时，电路中的电流大小为5A．则电动机线圈的电阻大小为（g=10N/kg）（）
A．22ΩB．11ΩC．16ΩD．4Ω
2.小明同学的玩具电动车上，有一微型直流电动机，小明将它接在图示的电路中，闭合开关后，移动变阻器的滑动片P．
（1）当电压表示数为0.3V时，电动机不转动，此时电流表示数为0.3A．求电动机线圈的电阻是多大？
（2）当电压表示数为3V时，电动机正常转动，此时电流表示数为0.4A．求电动机的发热功率及对外做功的机械功率．
在场馆和楼房建设工地上，“塔吊”是常见的一种起重设备，如图所示是“塔吊”的示意图，假设某塔吊配置的电动机铭牌上标有：额定电压380V，额定功率38kW，线圈电阻0.4Ω．在一次吊起重物时，电动机正常工作20s，把蘑物吊起20m．求：
（1）该电动机在这次吊起重物的过程中消耗的电能．
（2）电动机工作过程中，线圈产生的热量．
（3）在该起重设备中，如果这次吊起重物的机械效率为80%，则被吊重物的质量为多少吨？
.两只灯泡A和B额定电压都是110V，A的额定功率为60W，B的额定功率为100W，为了把它们接在220V电路上都能正常发光，并要电路中消耗的电功率最小，应采用下面的哪种接法？（）
A． B．C．D．
2. 如图所示，电源电压U=6V且保持不变，电阻R=10Ω，滑动变阻器R′的铭牌上标有“20Ω1A”字样，在从左往右移动滑动变阻器滑片的过程中，下面表示滑动变阻器所消耗的功率P′与接入电路的电阻R′关系的图象正确的是（）
A．B．C．D．
3.如图甲所示，电源电压为6V恒定不变，滑动变阻器R2最大阻值是20Ω．闭合开关，滑动变阻器的P﹣R图象如图乙所示，则R1=Ω；当滑片P滑至最右端时，电流表的示数为A，通电10s电流通过R1产生的热量是J．R2的最大功率是W，整个电路最大功率是W．
电功率与欧姆定律综合专题
2.图1所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压为3V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图象如图2所示，下列判断正确的是（）
A．R1的电阻为5Ω
B．滑动变阻器的最大电阻为10Ω
C．电路消耗的最大总功率为1.8W
D．电路消耗的最小总功率为1W
.如图所示，电源电压恒为12V，L1上标有“3V 3W”字样，当闭合S1，将S2拨至a处，滑动变阻器的滑片移至中点处，L1正常发光，电路的总功率为P1；将滑片移至最右端，S2拨至b时，L2恰好正常发光，此时电流表的示数为0.5A，电路的总功率为P2，忽略温度对灯丝电阻的影响，下列说法正确的是（）
A．滑动变阻器的最大电阻为9ΩB．P1：P2=1：2
C．L2的额定功率为1.5W D．L2正常发光时电阻为3Ω
7．（2015•天津）图1所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压为3V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I 的关系图象如图2所示，下列判断正确的是（）
A．R1的电阻为5Ω
B．滑动变阻器的最大电阻为10Ω
C．电路消耗的最大总功率为1.8W
D．电路消耗的最小总功率为1W
48、某工厂欲设计一种高、中、低温三档家用电火锅，要求低温发热功率为200W，其发热体电阻丝如图10所示，A、B、C为三个接线柱，B是电阻丝中点的接线柱。
请你帮助该厂完成下列工作：
（1）说明各档位的接线方法。
（文字表达、画图连接均可）
（2）分别算出高、中温两档的发热功率。
图10。
