布线线槽桥架规范标准

1、规是规定水管不能走桥架上面，如果局部要穿越桥架上方，必须做结露保温层。

2、并且桥架的空间利用率应在40%，剩下的70%是留给以后的变更使用。

3、金属线槽布线搬适用于正常环境的室干燥和不易受机械损伤的场所明敷，但对金属线槽有严重腐蚀的场所不应采用。

4、需屏蔽电气干扰的线缆回路，或有防护外部影响如油、易燃粉尘等环境要求时，应选用有盖无孔型线槽。

弱电桥架系统设计方案
1.概述
线缆桥架具有结构紧凑合理、承载能力强、配置灵活、安装方便、规格齐全等优点，它广泛用于计算机网络工程、消防工程、弱电系统工程、广播电视等领域。

电缆桥架使电缆线路的敷设以及高层建筑的网络布线变得整齐、美观、规，在工程设计中也实现了标准化、系列化和通用化，为美化环境和安全生产提供了新途径。

电缆桥架具有应用广、强度大、结构轻、造价低、施工简单、配线灵活、安全标准、外形美观的特点，对技术改造、扩大电缆、维护检修带来方便。

2．设计依据
《普通碳素结构钢冷轧刚带》 GB716-1983
《钢制电缆桥架工程设计规》CECS31 91
3.桥架的分类及特性
电缆桥架是由托盘、梯架（直线段、弯通、附件以及支吊架）等构成，用以支撑电缆，并具有连续的刚性结构系统。

按照结构型式分为：梯型桥架、槽型桥架、托盘式桥架、线槽。

按照材质分类有：钢制桥架、不锈钢桥架、铝合金桥架、有机材料、阻燃防火桥架。

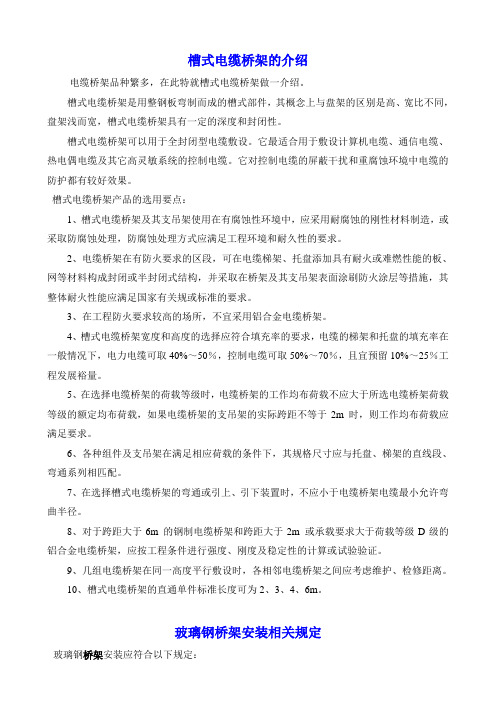

槽式电缆桥架是一种全封闭型电缆桥架。

它最适用于铺设计算机电缆、通信电缆、弱电系统电缆、热电偶电缆及其它高灵敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。

梯式电缆桥架具有重量轻、成本低、造型别致、通风散热性能好等特点。

它适用于一般直径较大电缆的敷设，特别适用于高、低压电力电缆的敷设。

托盘式电缆桥架是石油、化工、电力、电视电讯等方面最广泛应用的理想敷设装置。

它具有重量轻、载荷大、造型美观、结构简单、安装方便、散热透气性好等优点，既适用于动力电缆的安装，也适用于控制电缆的铺设。

电缆桥架的选用及安装应因地制宜，应随工艺管道架空敷设；
电缆桥架可楼板，梁下安装；
可室外墙壁、柱壁、隧道、电缆沟壁上的侧装；
可在露天立柱或支墩上安装。

可水平、垂直敷设，可转角、T字形、十字形分支；
可调宽、调高、变径等，具有安装使用灵活的优点。

4.桥架的计算
●电缆桥架的载荷G总的计算：
G总=n1q1+n2q2+n3q3+ ……
式中：q1、q2、q3 …… 为个电缆每单位长的重量(kg/m)
n1、n2、n3 …… 为相应电缆的根数
G应小于电缆桥架的允许载荷
当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。

●电缆桥架宽度b的计算：
控制电缆桥架宽度b的计算(一般电缆桥架的填充率取40%左右)
电缆总截面积:s0=n1π(d1/2)2+n2π(d2/2)2+ ……
需要的托架横载面积：s=s0d/0.4=s/h=s/(0.3h)
式中：h为电缆桥架净高
5.桥架设计与敷设的设计考虑
桥架从弱电竖井引入到控制室，在控制室机房，应铺设高架抗静电地板，并在高架抗静电地板下安装金属线槽，将水平桥架、垂直桥架和配线机柜连接起来。

垂直线缆通过垂直桥架贯通整个大楼，垂直桥架的作用是提供弱电竖井垂直干线的通道。

弱电系统垂直桥架，安装在各层的配线间电缆竖井，各系统电缆通过桥架在各层引出，进入各层水平主桥架。

水平线缆通过各层走廊上方吊顶的水平桥架进入各个区域。

在各区域，将根据实际情况，使用金属线槽（吊顶）、薄壁金属电线管。

根据泛海国际的招标要求，系统设计采用金属槽式电缆桥架结构。

（1）垂直桥架的设计
垂直桥架安装在弱电竖井，自下而上，贯通整个大楼。

桥架应固定在墙面上，要求桥架为全密封结构，可通过锁扣开启盖子，桥架之间通过配套的连接片和螺栓连接。

桥架底面要求冲穿线环，提供可以固定线缆的支架，以免线缆因重力损伤。

根据布线标准，要求每隔600mm高度冲一排穿线环（每排均布4个穿线环），要求没有毛刺。

垂直桥架与各层的水平桥架连接，并且要求与各楼层配线间高架抗静电地板下的桥架连接。

根据布线系统的穿线工艺要求，桥架的截面尺寸应大于所穿线缆截面积之和的3倍。

桥架转弯处应采用弧线形弯头或折线型弯头，以免发生线缆损坏。

桥架连接处要求通过接地线彼此连接。

桥架施工时间应在装修期间，与强电工程同步进行。

桥架施工完毕后，应校验、检查、验收。

（2）水平桥架的设计
水平管线是大楼弱电系统的主动脉。

根据图纸所示，弱电系统各系统水平电缆，从各层弱电竖井（配线间）引出后，先沿走廊吊顶的主电缆桥架敷设至各个设有信息点、布防点的区域，再由各区域吊顶的分路桥架、线管或预埋在墙的不同规格的穿线管，将电缆引到各系统前端设备或信息插座。

水平桥架采用走吊顶的轻型装配式槽形电缆桥架，这种方式适用于大型建筑物，为水平线系统提供机械保护和支持。

装配式槽形电缆桥架是一种闭合式的金属托架，安装在吊顶，从弱电井引向各个设有信息点或布防点的区域。

弱电系统的综合布线系统、监控系统等的布线是放射型的，线缆用量较大，所以线槽容量的计算很重要。

按照标准的线槽设计方法，应根据水平线的外径来确定线槽的容量，即线槽的横截面积= 水平线截面积之和×3，线槽的材料为冷轧合金板，表面进行相应处理，如镀锌、喷塑、烤漆等。

为保证线缆的转弯半径，线槽须配以相应规格的分支辅件，以提供线缆路由的弯转自如。

金属线槽、金属软管、电缆桥架及各分配线箱均需整体连接，然后接地。

如果不能确定信息出口的准确位置，布线时可先将线缆盘在吊顶的出线口，待具体位置确定后，再引到各信息点、布防点。

（3）对桥架管线的施工要求
金属桥架用来安放和引导电缆，并起到机械保护的作用。

同时还提供了一个防火、密封、紧固的空间使线缆可以安全地延伸到目的地，并为今后维护和扩充提供方便。

桥架材料均为冷轧合金板，表面镀锌；钢板厚度>2.0㎜。

表面进行酸洗、磷化及热镀锌处理，镀锌层厚度≥40μｍ，线槽侧喷涂防火涂料，厚度满足防火30分钟需求，附着力为一级，符合规要求。

管线施工单位要求必须根据国家标准，确保电缆铺设的可能性，清除管毛刺和垃圾，并在管留有穿线所需的引导钢丝；
为了确保穿线顺利，在电线管排放中，施工单位应根据建筑规在管线分支、连接、转弯处设过线盒。

根据弱电系统布线的施工要求，在管线转弯处不能拐死角，每根电缆的转弯半径要求为其电缆外径的8-10倍。

因此，吊顶桥架在转弯或分路处均应设置45度。

水平线槽和竖井梯架连接处，及水平线槽和管线各连接处须配以相应规格的分支附件，不能断接，以保证线路路由的弯曲自如以及线路的安全。

若管线长度不够，需加套管时，应加外套，不能加套。

在个别地方不能通过铁管时，可用金属软管连接，软管径不能小于铁管径。

所有桥架在线缆敷设安装完毕后，全部要求使用锁扣封闭，以防鼠害。

（4）桥架接地要求
为确保线路的安全，应使管线有良好的接地端。

金属线槽、金属软管、电缆桥架及各配线机柜均需整体连接，然后接地。

就接地系统设计提出以下建议：
1）镀锌冷轧金属线槽的规格为2米/节，建议在线槽与线槽用连接片连接时加入有效的接地体（连接导线），该接地导线线径不应小于6平方毫米。

弱电线槽应统一接入弱电系统的接地电极。

2）镀锌钢管的规格为6米/根，建议在管与管连接时增加有效的接地体（跨接导线），该接地导线线径不应小于6平方毫米。

整个大厦弱电线槽应统一接入大厦的弱电系统的接地电极。

3）镀锌钢管与镀锌冷轧金属线槽之间的连接也应加入有效的接地连接导线，并接入大厦弱电系统的接地电极。

金属线槽与机柜也用跨接导体连接。

4）各个信息点、布防点的出线盒和管路系统的分线盒，与线管的连接应加入有效的接地连接导线，并接入大厦弱电系统的接地电极。

5）为防止电磁干扰，弱电线缆管路与强电线缆管路平行走向之间距离应相距20cm以上，即<2KVA 应大于127mm；
2-5KVA应大于305mm；
>5KVA应大于610mm。

6）在机房中的所有弱电机柜均使用16mm2的多芯绝缘铜线直接与弱电接地端子连接，以确保抗静电活动地板支架构成有效的等电位。

（5）桥架尺寸的设计。

根据万峰酒店各层酒店部分平面图所示，弱电系统（包括综合布线系统、电视监控系统、有线电视系统等）所配套的主干桥架为共用150×100线槽（中间加隔板）设计比较合理，设计敷设为一个统一的总线槽（桥架），在桥架分隔为三个隔断，综合布线、电视监控、有线电视等各个系统分别占用一个隔断，层次分明互不影响。

美观统一，施工方便，一次布设完成。

根据各楼的实际需求情况分别采用200×100、150×100、100×100线槽。

我们选用2.0冷镀锌槽式电缆桥架。
