公路隧道调频广播信号及对讲机信号覆盖方案
隧道无线通讯系统解决方案
无线对讲机系统隧道解决方案随着国家的经济高速增长，我国交通运输业也迎来了快速的发展，铁路、公路、轨道交通尤其发展迅速，面对日益发展的交通运输业，交通通讯迎来了新的难题，特别是一些隧道区域，驾驶环境复杂，视野不开阔，往往是成为事故多发区域，因此专业无线通讯设备已经成为隧道日常工作、应急救援以及指挥调度必不可少是设备。
隧道通讯一般采用移动通讯设备，因此电话不太适合隧道使用。
手机、公网对讲机、专业对讲机成为选择，由于手机和公网对讲机依托运营商网络，很多隧道没有信号覆盖，有覆盖的地方一旦遇到应急事故网络必然拥堵，经常无法通信，而且公网本身存在不稳定性，因此国内隧道的通讯都不采用这俩种方式。
专业对讲机有自己的频率范围，专网专用。
因此在日常通讯中，信号稳定，通讯及时，是隧道日常通讯和应急救援以及指挥调度的最佳选择。
由于隧道本身特殊地理环境，对所有的无线电信号屏蔽很严重，但是不同的隧道又有不同的特点，但是几乎所有的隧道都要做无线通讯系统的覆盖，终端对讲机才可以使用。
隧道覆盖主要分为铁路隧道、公路隧道、地铁隧道等，每种隧道具有不同的特点，一般来说公路隧道比较宽敞，对隧道里面的覆盖状况，有车通过与无车通过时差别不大。
车辆通过时，隧道内剩余空间较大，可根据实际情况选择尺寸大一些的天线，以获取较高的增益，使覆盖范围更大。
而铁路隧道一般来说要狭窄一些，特别是当火车经过时，剩余的空间很小，火车对隧道的填充会对信号的传播产生较大的影响，且天线系统的安装空间有限，使天线的尺寸和增益受到很大的限制。
另外，不管是哪种隧道，都存在长短不一的状况，短的隧道只有几百米，而长的隧道有十几公里。
在解决短隧道覆盖时，可采用灵活经济的手段，如在隧道口附近用普通的天线向隧道里进行覆盖。
但是，这些手段可能在解决长隧道覆盖时不起作用，对于长隧道的覆盖必须采取其它一些手段。
因此，对于每段隧道的解决方案可能都会有所区别，必须根据实际情况来选定覆盖解决方案。
隧道信号覆盖方案

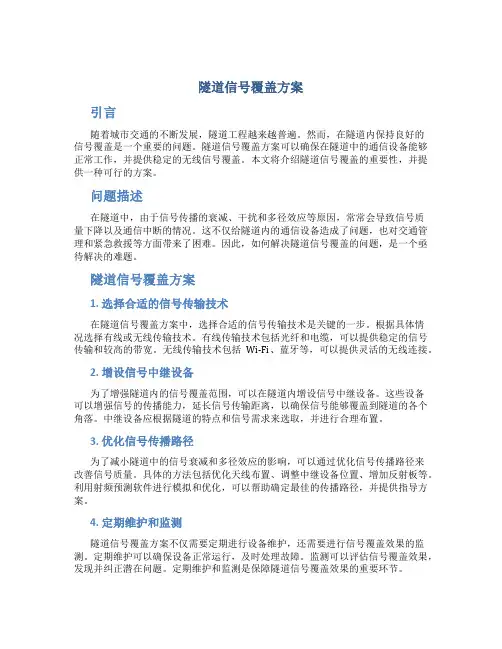

隧道信号覆盖方案引言随着城市交通的不断发展，隧道工程越来越普遍。
