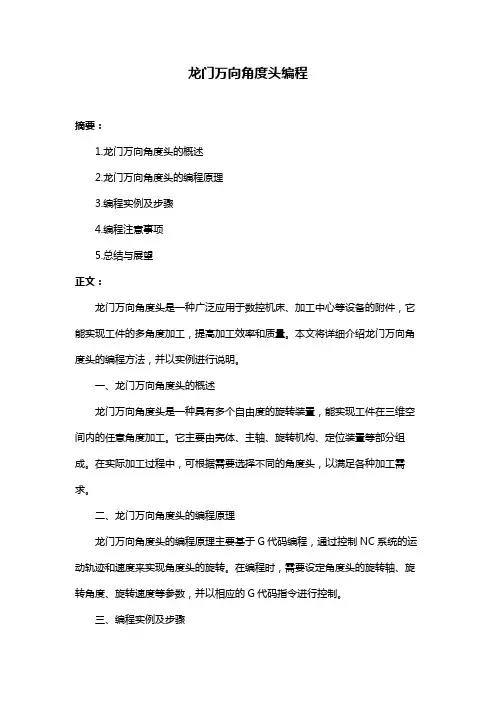

龙门万向角度头编程摘要：1.龙门万向角度头的概述2.龙门万向角度头的编程原理3.编程实例及步骤4.编程注意事项5.总结与展望正文：龙门万向角度头是一种广泛应用于数控机床、加工中心等设备的附件，它能实现工件的多角度加工，提高加工效率和质量。
本文将详细介绍龙门万向角度头的编程方法，并以实例进行说明。
一、龙门万向角度头的概述龙门万向角度头是一种具有多个自由度的旋转装置，能实现工件在三维空间内的任意角度加工。
它主要由壳体、主轴、旋转机构、定位装置等部分组成。
在实际加工过程中，可根据需要选择不同的角度头，以满足各种加工需求。
二、龙门万向角度头的编程原理龙门万向角度头的编程原理主要基于G代码编程，通过控制NC系统的运动轨迹和速度来实现角度头的旋转。
在编程时，需要设定角度头的旋转轴、旋转角度、旋转速度等参数，并以相应的G代码指令进行控制。
三、编程实例及步骤以下是一个简单的龙门万向角度头编程实例：1.设定角度头的旋转轴为Z轴，旋转角度为90°。
2.编写G代码程序，实现工件的加工。
程序如下：```G90 G54 G17 G40 G49G00 X0 Y0 Z0T1 M06G94G01 Z-100G01 X100 Y100G02 X0 Y100 Z-100 R50G00 Z0G43 H1G94G01 Z10G00 Z0```3.将编写的G代码程序输入到NC系统中，启动机床进行加工。
四、编程注意事项1.在编程时，应注意正确设置角度头的旋转轴、旋转角度等参数，以确保加工精度。
2.根据加工需求选择合适的旋转速度，避免过快或过慢的旋转导致加工质量下降。
3.确保编程环境的安全，避免因编程错误导致的设备损坏或人身安全事故。
五、总结与展望龙门万向角度头的编程方法具有较强的实用性，能有效提高加工效率和质量。
通过对角度头的合理编程，可在一定程度上拓展数控机床的功能，满足更多复杂零件的加工需求。
中型0-90°角度头设计及三维建模说明书

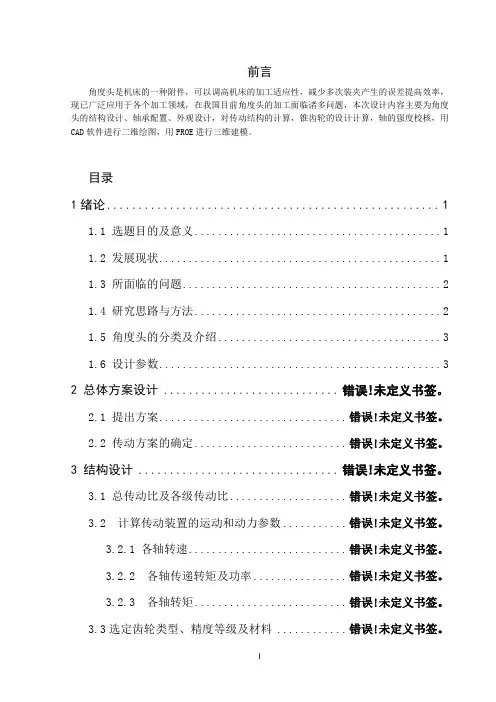

前言角度头是机床的一种附件，可以调高机床的加工适应性，减少多次装夹产生的误差提高效率，现已广泛应用于各个加工领域，在我国目前角度头的加工面临诸多问题，本次设计内容主要为角度头的结构设计、轴承配置、外观设计，对传动结构的计算，锥齿轮的设计计算，轴的强度校核，用CAD软件进行二维绘图，用PROE进行三维建模。
目录1绪论 (1)1.1 选题目的及意义 (1)1.2 发展现状 (1)1.3 所面临的问题 (2)1.4 研究思路与方法 (2)1.5 角度头的分类及介绍 (3)1.6 设计参数 (3)2 总体方案设计 ........................... 错误！未定义书签。
2.1 提出方案............................... 错误！未定义书签。
2.2 传动方案的确定......................... 错误！未定义书签。
3 结构设计 ............................... 错误！未定义书签。
3.1 总传动比及各级传动比................... 错误！未定义书签。
3.2 计算传动装置的运动和动力参数.......... 错误！未定义书签。
3.2.1 各轴转速.......................... 错误！未定义书签。
3.2.2 各轴传递转矩及功率............... 错误！未定义书签。
3.2.3 各轴转矩......................... 错误！未定义书签。
3.3选定齿轮类型、精度等级及材料 ........... 错误！未定义书签。
3.3.1按齿面接触疲劳强度计算设计 ........ 错误！未定义书签。
3.3.2 确定公式内各个参数................ 错误！未定义书签。
3.4 第二根轴的设计与校核................... 错误！未定义书签。
3.4.1 第二根轴的最小直径计算............ 错误！未定义书签。
Gerardi角度头产品说明书

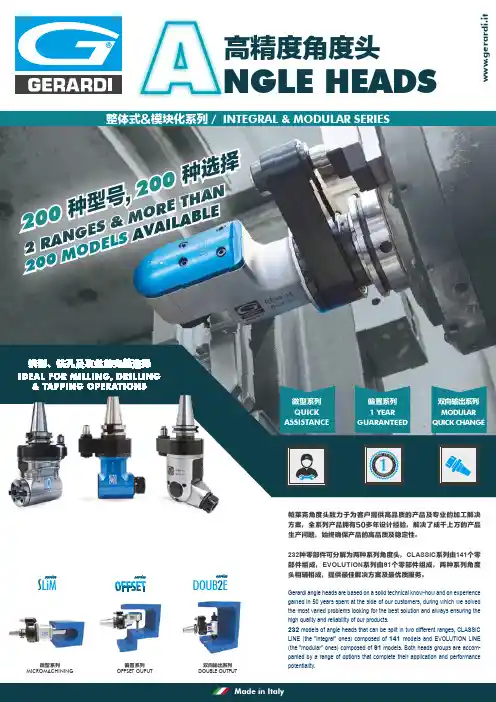

铣削、钻孔及攻丝的完美选择IDEAL FOR MILLING, DRILLING& TAPPING OPERATIONS整体式&模块化系列 E 2 R A N G S &M O R E T H AN 200M O D E L S A V A I L A B L E 200 种型号, 200 选种择NGLE HEADS微型系列QUICK ASSISTANCE偏置系列1 YEAR GUARANTEED双向输出系列MODULAR QUICK CHANGE整体式系列角度头INTEGRAL ANGLE HEADS SERIES10bar» » Positioning » L GHT10barup to 70bar» »»» 1 YEARWARRANTY10BAR 外接冷Standard 10BARcoolant through the pin旋转环Modularantirotation group销组件Positioning pin with auto-matic release模块化快换接口适用于所有ER系列(DIN6499) 输出角度头，支持内冷功能，允许刀具离线预调。
They are a modular toolholder system for the fitting of toolholders in a spindle unit with ER collets (DIN6499) outputs.All Adaptors are suitable for external and internal coolant supply and keep the presetting already done.模块化快换接口MODULAR QUICK CHANGE ADAPTORS内嵌式接口Internal thread 外螺纹接口Extermal thread节约换刀时间，允许刀具离线预调！ R E D U C E S E T -U P T I M E a n d A L L O W O F F L IN E T O O L P R ESE T T I N G !DOUB 2ECLASSIC LINEmade in 1 piece.CUSCINETTI - BEARINGS 高精密角接触球轴承，精度达ABEC9级以上Angular contact preloaded ball bearings of precision class ABEC 9齿轮 - GEARS格里森精磨螺旋伞齿轮，低噪音，耐高温，使用寿命长久Gleason ground spiral bevel gears maximum performances and minimum vibrationSTOP BLOCK 高刚性定位块with case hardened bushingand gasket高刚性角度头体Case hardened and ground shank and shaft销组件automatic release角度头壳体可以实现0~360 轴向旋转和承载内部空气压力，具有高刚性、耐腐蚀性与抗热膨胀性能。
角度头(角度铣头)介绍及选用
图７
图８
图９
图１０
图１１
图１２
图１３
图１４
图１５
角度头应用场合 1．大型工件固定困难时，简单加工中使用时； 2．精密工件，一次性固定，需加工多个面时； 3．相对基准面，进行任意角度的加工时； 4．加工保持在一个特殊角度进行仿形铣销，如球头端铣加工时； 5．孔中孔，铣头或者其它工具无法探进孔中加工小孔时； 6．加工中心无法加工的斜孔、斜槽等，如发动机、箱壳内部孔 7．其它
Angle Head Worksheet 非标角度铣头选型表
请认真仔细填写以下表格以便我们确定您需要的铣头的详细信息，其中重要的技术参数将作为合同的技术协议条款；
Name Address State/Province E-mail
Company
City
Zip/Postal Code
Country
Phone #
使用角度头注意事项 1.加工斜孔的轴线与机床 X、Y、Z 轴中任一轴平行时，机床应具有两轴以上联动功能方
可使用。 2. 加工斜孔的轴线与机床 X、Y、Z 轴均不平 行时， 机床应具有三轴以上联动功能方
可使用。 3.在工作前角度头 需要在 500 转/分预运行 5-10 分钟。 4.角度头工作温度为 50 度。
５．非标定制角度头：该类型的角度头一般是根据客户工件加工的特殊需要制作，完全根据 客户的要求设计制造，一般大型镗铣床、龙门加工中心和大立车上比较常用；用于军工、国 防、能源及工程机械领域大型工件的加工，如下图７－１5 列出了不同用途的大型非标定制 角度头，其中图７－９为轻型铣头，图１０－１１是重型铣头，图１２为万能铣头； 图１３为曲轴加工专用，图１４大立车同铣头，图１５铁道转用；
角度头的种类 1、直角角度头----该类型的角度头输出（可以是 er 夹头或刀柄）与机床主轴成 90 度角， 用于工件的侧面加工；直角角度头有单输出型（图 3）和双输出型（图 1）以及用于内加工 的偏置型（图 2）等，如下图：
各种角铣头

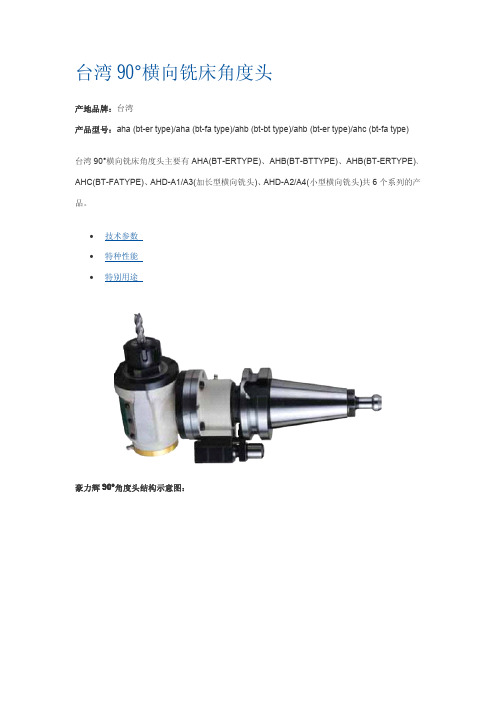

豪力辉 90°角度头结构示意图：
产品用途：采用 fcd60~fcd65 球状石墨铸铁，刚性强、加工稳定，适用中、轻切削。夹持刀具种 类、尺寸多样化，er32/40、fa25.4 型式可涵盖大部分加工应用。自动刀库换刀加工，量化生产 必备工具。同心圆 0.002mm，直角度 10 秒，转速最高 4000rpm，齿轮比 1：0.81，标准配件 er32/40 开口扳手、er 扳手。
高耐大因全角度型角度头
产地品牌：日本, 高耐大因 产品型号：khu 系列
应用于大型被加工件安装困难，进行简单加工时使用；精密加工，一次安装，需要多面加工时使 用；相对基面的倾斜被加工件加工时使用 ；保持在一个确定的角度进行仿形加工 ，如球头端铣加 工中使用。
• 技术参数 • 特种性能 • 特别用途
结构示意图如下：
性能特点：万向角度头 0°~90° ahg 系列万向角度头 0°~90°加工角度多样化，可适用于任何加工件。特殊本体结构设计，
刚性高、防油、防尘夹，使用寿命长。自动刀库换刀加工，量化生产必备工具。同心圆 0.002mm， 材质为 fcd60~fcd65，转速最高 4000rpm，齿轮比为 1：1，标准配件有开口扳手、er 扳手、er 螺帽。 产品用途：适用于任何加工件。
台湾 KHU 系列 45°角度头
产地品牌：台湾 产品型号：khu 系列 与 AHD-A1 有相同特性外，其 45°设计，适用于特殊 45°钻铣加工、曲面加工等。自动刀库换刀 加工，量化生产必备工具。
• 技术参数 • 特种性能 • 特别用途
以下是 45°角度头的结构示意图：
性能特点：45°角度头
与 ahd-a1 有相同特性外，其 45°设计，适用于特殊 45°钻铣加工、曲面加工等。自动刀库 换刀加工，量化生产必备工具。同心圆 0.002mm，直角度 10 秒，材质 fcd60～fcd65，转速最 高 6000rpm，齿轮比 1：1，标准配件开口扳手、er 扳手、er 螺帽。
浅谈如何对角度头进行收纳和维修？
浅谈如何对⾓度头进⾏收纳和维修？
便于能够更强的保持⾓度头特点的充分运⽤和使⽤期的提升，在开展⽣产⼯艺流程之后操作过程员⼯⼀般务必进⾏对⾓度头的收纳与维修保养。
可是对于⼀些新⼿来讲，怎样如何维修保养⾓度头还不是太清楚的，那就由我跟⼤家介绍⼀下如何对⾓度头进⾏收纳和维修吧！
1、⽆须总安装在加⼯中⼼当中，需定期卸下来维修保养。
以便防⽌内部出现⽣锈的情况，⼀般要让其内部的⽔分消除⼲净整洁，⽽来消除内部的⽔分**的⽅式就是在⽣产制造⽣产流程开展后让其在数控车床之后持续⾼速旋转⼗多分钟，那般就很容易把⽔分甩出来了。
2、把⾓度头拆卸出去⽤⼲净整洁的⽑⼱进⾏清洗，例如⼀不⼩⼼粘在表⾯的沉渣和碎渣，灰尘，清洗的那时⼀定要缓缓的的擦，不能⽤特别⼤的⼒⽓。
3、当粘表层的污垢不容易**⼲净时也不可以⽤⼒去清洗，实在不⾏的话可以⽤软⼀些的软刷或者其他的常⽤⼯具协助**，表⾯清洗⼲净整洁之后再对弹性夹头，弹性夹头以及测量点进⾏清洗。
4、这⼉零配件专业技术⼈员的表述，弹性夹头的处理⼗分重要，⼀不注意便会造成这类部位的⽣锈情况，尤其是在是在处理⽅法遇到汗液，⽔分的情况，因此⽐较好的⽅式便是戴着防⽔胶⽪⼿套清洗⾓度头表⾯，弹性夹头，输出弹性夹头等⼀部分的油渍，沉渣等。
5、在表⾯清理⼲净的时候，弹性夹头以及弹性夹头之后便是防锈油的喷涂，**⽤特制的防锈油。
喷涂之后⽤⼲净整洁的塑料膜包裹起来，包裹时与塑料膜仅仅的贴合在⼀起，⽆须有汽体残留在其中，处理完毕之后将其放进阴凉⼲净整洁的地⽅就可以了。
角度头钻孔编程案例
角度头钻孔编程案例角度头钻孔是一种常见的机械加工工艺，用于加工圆柱体上倾斜的孔。
它广泛应用于航空航天、汽车、船舶、机械制造等行业中，特别适用于加工复杂曲面上的孔。
在角度头钻孔过程中，钻头需要按照特定的角度进行倾斜，并沿特定路径进行旋转，以完成孔的加工。
编写角度头钻孔的自动化编程程序，可以大大提高生产效率，减少人为错误。
接下来，我将介绍一个角度头钻孔的编程案例。
首先，我们需要确定要加工的工件。
假设我们要加工的工件是一个汽车发动机缸盖，其中有多个倾斜的孔需要加工。
我们需要测量每个孔的位置、倾斜角度和深度等参数，以便后续编程使用。
然后，我们需要选择合适的机床和角度头钻孔装置。
根据工件的尺寸和要求，选择合适的机床，并确保机床具备足够的精度和稳定性。
同时，选择合适的角度头钻孔装置，以便能够控制钻头的倾斜角度和沿轴线方向的旋转。
接下来，我们需要使用编程软件进行编程。
一般来说，角度头钻孔编程可分为手动编程和自动编程两种方式。
手动编程需要我们根据工件的几何形状和加工要求，手动输入每个孔的编程指令。
而自动编程可以通过编写程序实现自动计算和控制。
在本案例中，我们将使用自动编程。
首先，我们需要创建一个新的程序，并定义初始位置和工件坐标系。
然后，我们可以通过输入工件的几何形状和加工要求，自动生成每个孔的加工轨迹。
在每个孔的编程中，我们需要确定以下几个参数：倾斜角度、旋转方向、深度和每分钟进给率。
根据工件的实际情况，我们可以选择固定倾斜角度或变化倾斜角度。
对于旋转方向，一般选择顺时针或逆时针。
深度和进给率则需要根据工件的材料和孔的要求进行调整。
在设置了这些参数后，我们需要根据工件的轮廓形状和倾斜角度，计算出每个孔的加工路径。
一般来说，可以使用三维图形模拟软件进行计算和仿真，以确保孔的加工路径正确无误。
最后，我们可以将生成的程序上传到机床上，并进行试加工。
在试加工过程中，需要仔细观察每个孔的加工情况，并进行必要的调整和优化。
角度头使用方法
角度头使用方法嘿，朋友们！今天咱就来聊聊这个角度头，这玩意儿可真是个神奇的小物件呢！你看哈，角度头就像是一个小助手，能在很多时候帮上大忙。
它可以让工具在一些特殊的角度发挥作用，就好比是给工具来了个华丽转身，让它能去到那些平常去不了的地方干活。
比如说，在一些狭窄的空间里，普通工具可能施展不开拳脚，但是角度头一上，嘿，立马就变得不一样了。
它能让工具像灵活的小猴子一样，在那些角落里闪转腾挪，把活儿干得漂漂亮亮的。
那怎么使用这个神奇的角度头呢？首先啊，你得根据实际情况选择合适的角度头，这就跟挑鞋子一样，得合脚才行啊！不同的角度头有不同的用处，选错了可就不好使啦。
然后呢，把它稳稳地安装到工具上，可别马马虎虎的，要拧紧了，不然干活的时候掉链子可就麻烦咯。
在使用的时候，你得把角度头当成自己的小伙伴，和它好好配合。
别太生硬地去使唤它，要温柔点，就像对待好朋友一样。
比如说，你不能使劲儿地乱扭角度头，得顺着它的脾气来，这样它才能更好地为你服务呀。
哎呀，你想想看，要是没有角度头，那些难搞的角度我们得费多大劲儿啊！它就像是我们的秘密武器，能让我们轻松应对各种难题。
再打个比方，角度头就像是给工具开了个外挂，让它们瞬间变得超级厉害。
有了它，我们就能攻克那些以前觉得很难的任务，是不是很牛？而且哦，角度头还很耐用呢，只要你好好爱护它，它就能陪你很长时间。
就像一个忠实的伙伴，一直在你身边默默支持你。
总之呢，角度头这东西，别看它小，用处可大着呢！学会正确使用它，能让你的工作或者生活变得更加轻松愉快。
大家可别小瞧了它呀，赶紧去试试吧！。
mimatic角度头介绍
8.000 6.500 6.500 6.500 5.000
90°角度头 轴向补偿 传动比 i=1:1 冷却液供应 无∕内∕外冷却
5 SK/CAT/BT40,HSK63 ER25/mi-40 30 5 SK/CAT/BT50,HSK100 ER25/mi-40 30 7 SK/CAT/BT40,HSK63 ER32/mi-50 70 7 SK/CAT/BT50,HSK100 ER32/mi-50 70 9 SK/CAT/BT50,HSK100 ER40/mi-63 150
中港澳总代理 E-Mail: BMD@
固定角度角度头 据要求设计特殊角度 冷却液供应 无∕内∕外冷却
据客户需求设计转速 及相关参数
深圳市联欧贸易发展有限公司 Euro-me Shenzhen Trade & Development Co.，Ltd.
Tel: 0755-8384 2102 · Fax: 0755-83842050
10.000 8.000 8.000 6.000
3 SK/CAT/BT40,HSK63 ER20/mi-32 15 8.000 /15.000 5 SK/CAT/BT40,HSK63 ER25/mi-40 30 7.000 /13.500 5 SK/CAT/BT50,HSK100 ER25/mi-40 30 7.000 /13.500 7 SK/CAT/BT50,HSK100 ER32/mi-50 70 6.000 /12.000
6.500 8.000 6.500 6.500 6.500 5.000
双输出 90°角度头 传动比 i=1:1 冷却液供应 无∕外冷却
5 SK/CAT/BT40,HSK63 ER25/mi-40 30 5 SK/CAT/BT50,HSK100 ER25/mi-40 30 7 SK/CAT/BT40,HSK63 ER32/mi-50 70 7 SK/CAT/BT50,HSK100 ER32/mi-50 70 9 SK/CAT/BT50,HSK100 ER40/mi-63 150
