(沪粤版)清远市清城区2019届九年级上期末物理试卷(有答案)
沪粤版九年级物理上册上学期期末达标检测卷附答案
沪粤版九年级物理上册期末达标检测卷一、选择题(每题3分，共36分)1．把上紧发条的玩具车放置在水平桌面上，玩具车由静止开始加速跑动，此过程中玩具车能量的变化情况是()A．弹性势能减小，动能增大B．弹性势能减小，动能减小C．弹性势能增大，动能增大D．弹性势能增大，动能减小2．下列事例中，改变物体内能的途径与其他三项不同的是()3．关于温度、热量和内能，下列说法正确的是()A．0 ℃的冰块内能为0B．汽油机做功冲程气缸内燃气的内能增加C．存在温度差的两个物体相接触会发生热传递D．出笼的馒头变凉的过程中所含的热量在减少4．成语“水滴石穿”，比喻力量虽小，但只要坚持，功到自然成。
从物理的角度分析：①力改变了石头的形状；②水滴冲击石头时，石头对水滴没有作用力；③水滴加速下落过程，重力对水滴做了功；④水滴加速下落过程，受到了平衡力的作用。
完全正确的一组是()A．①③B．①②C．①④D．②④5．下列实例中与“水的比热容较大”这一特性无关的是()A．让热水流过散热器供暖B．用循环水冷却汽车发动机C．沿海地区昼夜温差较小D．夏天在房间内洒水降温6．如图所示，在A、B两点间先后接入下列物体，闭合开关后，能够使小灯泡发光的是()A．橡皮B．铜线C．玻璃棒D．塑料吸管7．在如图所示的电路中，电源电压保持不变。
闭合开关S后，灯L不发光，电压表指针有明显偏转。
若此电路中只有一处故障，则对于电路故障的判断，下列说法不正确的是()A．灯L短路B．灯L开路C．滑动变阻器R2开路D．定值电阻R1开路8．如图甲所示电路中，当闭合开关后，两只电压表的指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为()A．6 V 1.5 V B．7.5 V 1.5 V C．1.5 V7.5 V D．1.5 V 6 V9．如图所示电路电源电压不变，R0为定值电阻，R为滑动变阻器。
闭合开关S，当滑片P从a点滑到b点过程中，电流表的示数从I a变为I b。
粤教版九年级物理上册期末考试卷及答案【精编】
粤教版九年级物理上册期末考试卷及答案【精编】(时间: 60分钟分数: 100分)班级: 姓名: 分数:一、选择题（每题2分, 共30分）1、如图所示, 同一木块在同一粗糙水平面上, 先后以不同的速度被匀速拉动．甲图中速度为v1, 乙图中速度为v2, 丙图中木块上叠放一重物, 共同速度为v3, 且v1<v2<v3, 匀速拉动该木块所需的水平拉力分别为F甲、F乙和F 丙．下列关系正确的是（）A. F甲<F乙<F丙B. F甲>F乙>F丙C. F甲=F乙<F丙D. F甲<F乙=F丙2、如图甲所示, 闭合开关, 两灯泡均正常发光, 且两个完全相同的电流表指针偏转均如图乙所示, 通过灯泡L1和L2的电流分别为（）A. 1.2A, 1.2AB. 0.3A, 0.3AC. 1.2A, 0.3AD. 1.5A, 0.3A3.踢足球是广大青少年喜爱的运动, 下列与踢球有关的说法正确的是（）A. 踢球时, 脚对球施加了力, 球对脚没有力的作用B. 只要脚对球施加的力大小相同, 其作用效果一定相同C. 踢出去的球在空中运动的过程中, 没有受到任何力的作用D. 守门员使球停下来的过程中, 力改变了球的运动状态4、在水平桌面, 上放有质量和底面积均相同的容器甲和乙, 在容器中分别盛入质量相同的两种液体, 两容器中的液面相平, 如图所示。
下列说法正确的是（）A. 两容器对桌面压强大小相等B. 两容器底部受到液体压力大小相等C. 两液体密度大小相等D. 两容器底部受到液体压强大小相等5、物理上常通过声波的波形图来反映声波的特点．如图所示, 根据甲、乙两个音叉振动时发出声音的波形图, 下列判断正确的是（）A. 甲音叉比乙音叉振动得快B. 甲音叉比乙音叉发声的音调低C. 甲、乙两音叉发声的频率相同D. 甲音叉发声的响度比乙音叉发声的响度大A．6、两个物体分别挂在弹簧测力计上, 将它们同时浸没到水中, 发现两个弹簧测力计的示数不为零, 但减小值相同．由此可以判断（）B．两个物体一定处在液体中相同深度B. 两物体所受的浮力相同C. 在水中时, 弹簧测力计示数是相同的D. 在空气中, 弹簧测力计示数是相同的7、小天同学对自己身体涉及的一些物理量进行估测, 其中最不合理的是A. 身高170cmB. 心跳80次C. 体温D. 体重500N8、一只可口可乐瓶, 其侧壁有a、b两个小孔并用塞子塞住, 瓶内盛有一定质量的酒精, 如图所示, 把可口可乐瓶放入水中, 当瓶内、外液面相平时, 拔出a、b两个小孔上的塞子, 则（）A．a、b两个小孔均有水流入B. a、b两个小孔均有酒精流出.C. 酒精从a小孔流出. 水从b小孔流入D. 水从a小孔流入. 酒精从b小孔流出.9、如图, 分别在A、B、C处用同样大小的力推门, 可以感受到在A点用力容易把门推开．这说明力的作用效果与下列哪个因素有关？（）A. 力的作用点B. 力的大小C. 力的方向D. 力的单位10、如图所示, 若小球向右摆动到最低点时绳子断裂假设所有力同时消失, 此后, 小球的运动情况是（）A. 匀速直线下落B. 匀速直线上升C. 匀速直线斜向上运动D. 沿水平方向向右做匀速直线运动11.人们常用“生沉熟浮”来判断饺子是否煮熟, 煮熟后的饺子会漂起来的原因是（）A. 饺子的重力减小了B. 饺子的重力和浮力都增大了C. 饺子的重力不变, 浮力增大D. 饺子的重力和浮力都减小了12、如图所示, 均匀正方体甲、乙置于水平地面上, 沿水平方向切去部分后, 甲、乙剩余部分的高度相等, 此时甲、乙剩余部分对地面的压强相等．关于甲、乙的密度ρ甲、ρ乙和所切去部分的质量m甲、m乙的判断, 正确的是（）A. ρ甲＜ρ乙, m甲＞m乙B. ρ甲＜ρ乙, m甲＜m乙C. ρ甲＝ρ乙, m甲＞m乙D. ρ甲＝ρ乙, m甲＜m乙13.将一本物理书放在水平桌面上静止时, 下列选项中的两个力相互平衡的是（）A. 书的重力与书对桌面的压力B. 书的重力与桌面对书的支持力C. 书对桌面的压力与桌面对书的支持力D. 书对桌面的压力与课桌的重力14.汽车在平直公路上匀速行驶时, 下列属于平衡力的是（）A. 汽车受到的牵引力和阻力B. 汽车受到的支持力和地面受到的压力C. 汽车受到的牵引力和重力D. 汽车受到的牵引力和地面受到的压力15.太阳光通过树叶间的空隙, 在地上形成许多圆形的光斑, 这些圆形光斑是（）A. 树叶的虚像B. 树叶的实像C. 太阳的虚像D. 太阳的实像二、填空题（每题2分, 共10分）1.民间艺人制作“糖画”时, 先将白糖 ______ （填写物态变化名称）成糖浆, 用勺舀起糖浆在光滑的大理石板上绘制蝴蝶、鱼等图案, 等石板上的糖浆______ （“吸收”或“放出”）热量后就凝固成了栩栩如生的“糖画”.2.小明五一期间跟爸爸乘火车去张家界游玩, 火车在路上行驶时, 以路边的房屋为参照物, 火车是________的；以车窗为参照物, 火车上的座椅是________的.3、从冰箱里取出一瓶冷冻的冰红茶, 过一会儿发现瓶子全身“冒汗”, 这是由于瓶子周围空气中的水蒸汽遇冷发生了_____现象若不小心将冰红茶洒了一些在地面上, 过一段时间地面变干, 这是因为地面上的冰红茶发生了_____现象．4.照相机镜头相当于一个凸透镜, 凸透镜对光有______作用。

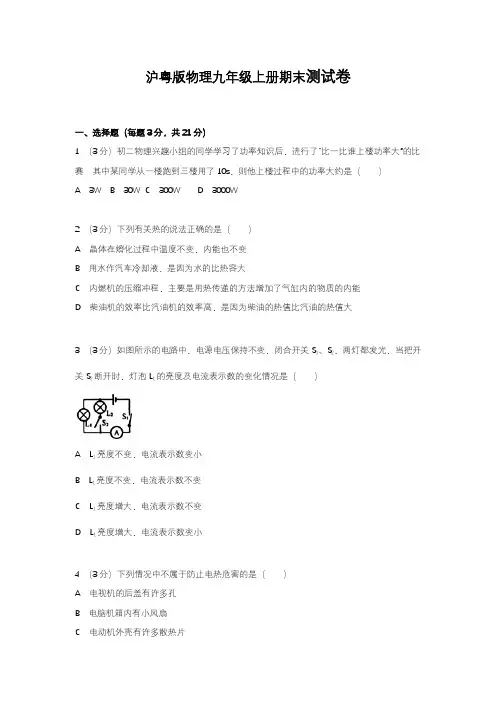

沪粤版物理九年级上册期末测试卷含答案
沪粤版物理九年级上册期末测试卷一、选择题（每题3分，共21分）1．（3分）初二物理兴趣小组的同学学习了功率知识后，进行了“比一比谁上楼功率大”的比赛．其中某同学从一楼跑到三楼用了10s，则他上楼过程中的功率大约是（）A．3W B．30W C．300W D．3000W2．（3分）下列有关热的说法正确的是（）A．晶体在熔化过程中温度不变，内能也不变B．用水作汽车冷却液，是因为水的比热容大C．内燃机的压缩冲程，主要是用热传递的方法增加了气缸内的物质的内能D．柴油机的效率比汽油机的效率高，是因为柴油的热值比汽油的热值大3．（3分）如图所示的电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是（）A．L1亮度不变，电流表示数变小B．L1亮度不变，电流表示数不变C．L1亮度增大，电流表示数不变D．L1亮度增大，电流表示数变小4．（3分）下列情况中不属于防止电热危害的是（）A．电视机的后盖有许多孔B．电脑机箱内有小风扇C．电动机外壳有许多散热片D．家电长时间停用，隔一段时间应通电一次5．（3分）某同学用两个完全相同的酒精灯，分别给质量和初温都相同的甲、乙两种液体同时加热，分别记录加热时间和升高的温度，根据记录的数据作出了两种液体的温度随时间变化的图象，如图所示，则下列说法错误的是（）A．升高相同的温度，甲需加热更长的时间B．乙的吸热能力更强C．加热3min钟，甲、乙吸热一样多D．吸收相同的热量，甲升温更快6．（3分）甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中不正确的是（）A．两灯均正常发光时，乙灯消耗的电能较快B．两灯均正常发光时，甲灯的电阻小于乙灯的电阻C．两灯串联在220伏的电路中，甲灯比乙灯亮D．将乙灯接入110伏电路中，它的实际功率为25瓦7．（3分）标有“2V 1W”字样的小灯泡和标有“20Ω1A”字样的滑动变阻器，连接在如图所示的电路中．已知电源电压为6V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”．闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是（）A．0.25A～0.5A，1V～2V B．0.25A～0.6A，1V～2VC．0.3A～0.5A，1V～1.5V D．0.25A～0.5A，1.5V～2V二、填空题（每空2分，共28分）8．（4分）右图是某商场的自动扶梯，长4m，高3m．质量为50kg的小华站在该扶梯上从商场一楼到二楼．已知扶梯以1m/s的速皮匀速上行．则扶梯对他做的功是J，对他做功的功率是W．如果站在扶梯上的人数增多，扶梯的效率将（填“变大”、“变小”或“不变”）．9．（4分）自行车下坡时，不蹬踏板速度也会越来越快，在此过程中，自行车的动能逐渐，自行车的机械能逐渐．（均填“变大”或“变小”或“不变”）10．（4分）如图所示：用40牛的拉力，使物体A匀速上升，不计绳重和摩擦，整个装置的机械效率为75%．求：（1）物体A的质量为㎏．（2）若绳能承受的最大拉力为50牛，此装置的机械效率可提高到．11．（6分）小星家的太阳能热水器，水箱容积是200L．小星进行了一次观察活动：某天早上，他用温度计测得自来水的温度为20℃，然后给热水器水箱送满水，中午时“温度传感器”显示水箱中的水温为45℃．则水箱中水的质量是；水吸收的热量是．如果水吸收的这些热量，由燃烧煤气来提供，而煤气灶的效率为40%，至少需要燃烧煤气（煤气的热值为q=4.2×107J/kg）12．（4分）下课后王老师去关闭微机房的总电闸，发现如图所示的电能表转盘在缓慢地转动，他利用手表估测了以下，2min转盘转动了5R，那么2min内消耗了J电能；经检查发现，原来机房内还有20台型号相同的电脑显示器处于待机状态．则一台电脑显示器的待机功率约为W．13．（6分）有一种亮度可以调节的小台灯，其电路如图甲．电源电压为24Ⅴ，灯泡L的额定电压为24Ⅴ，通过灯泡L的电流跟其两端电压的关系如图乙．当灯泡正常发光时，灯丝的电阻为Ω．调节滑动变阻器R，使灯泡的实际功率为3.6W时，灯泡两端的电压是Ⅴ，滑动变阻器R连入电路的阻值是Ω．三、实验与探究题（10+8=18分）14．（10分）在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为4.5Ⅴ），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两只滑动变阻器（规格分别为“20Ω2A”、“50Ω1A”），导线若干．（1）请根据图甲的电路图用笔画线将图乙实物图连接完整（注意电流表的量程选择）．（2）小李实验时，在a、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表的示数为1.5Ⅴ，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向（选填“E”或“F”）端移动，小李移动变阻器滑片P的目的是：．（3）小李为完成用四个定值电阻进行实验，他应选择的滑动变阻器规格是．他这样选择的理由是：．15．（8分）马虎同学测量2.5V小灯泡的电阻时，连接的电路如图：（1）老师检查其所接电路，发现有一根导线连接错误，请你在连接错误的导线上打“×”．若不改正电路，闭合开关，灯泡将，电压表会出现（两空均填观察到的现象）．在图中补画出正确的连线．实验次数1 2 3 电压U/V 2.0 2.5 2.8电流I/A 0.20 0.240.25（2）马虎同学改正错误后，按正确的操作测得的数据如上表：则从表中计算出三次小灯泡的电阻（填“相等”或“不相等”），你认为导致本结果的原因可能是．四、计算题：（6分+9分+8分=23分）16．（6分）龙舟比赛是中国传统运动项目之一如图，某队龙舟和运动员总质量为2.5×103kg，在一次龙舟赛上，该队以1min40s的成绩夺得500m 比赛冠军．已知该龙舟在运动过程中受到的阻力是龙舟和运动员的总重力的0.12倍．（1）该队的龙舟比赛在500m比赛过程中的平均速度是多少米/秒？（2）如果把在比赛过程中该队龙舟的运动看作匀速直线运动，求运动员在比赛过程中划船时的功率是多少千瓦？（g=10N/kg）17．（9分）如图所示的电路，电源电压为6V且保持不变，滑动变阻器R标有“50Ω，2A”字样．（l）将滑片P移到最右端，闭合S1，断开S2，求电流表的示数I1．（2）保持滑片P在最右端，闭合S1、S2，电流表示数I=5I1，求R2的阻值．（3）将滑片P移至某一位置，闭合S1、S2，电流表示数为0.68A，求此时滑动变阻器接入电路的阻值．18．（8分）有一个小灯泡标有“6V 6W”的字样，它的电流随电压的变化曲线如图甲，手边现只有电压为9V的电池，以及任意阻值的备选电阻器．为了使此小灯泡正常发光：（1）请在图乙的方框内画电路图来表示你的设计方案，并说明设计理由．（2）通过计算回答你所选用的电阻器的规格．（3）当电流表的示数为0.7A时，整个电路10s内消耗的电能是多少焦？参考答案一、选择题（每题3分，共21分）1．C；2．B；3．A；4．D；5．A；6．B；7．A；二、填空题（每空2分，共28分）8．1470；294；变大；9．变大；变小；10．9.2；80%；11．200kg；2.1×107J； 1.25kg； 12．7200；3；13．60；12；40；三、实验与探究题（10+8=18分）14．F；保持定值电阻两端电压为1.5V不变；“50Ω1A”；当20Ω的电阻接入a、b间时，为使电压表的示数为1.5V，滑动变阻器接入电路中的阻值是40Ω；若选用规格为“20Ω，2A”滑动变阻器，无论怎样移动滑片P，电压表的示数始终无法达到1.5V；15．不亮；指针偏向最大刻度右侧；不相等；小灯泡灯丝的电阻随它温度的升高而增大；四、计算题：（6分+9分+8分=23分）16．；17．；18．；沪粤版物理九年级上册期末测试卷一、选择题（每题3分，共21分）1．（3分）初二物理兴趣小组的同学学习了功率知识后，进行了“比一比谁上楼功率大”的比赛．其中某同学从一楼跑到三楼用了10s，则他上楼过程中的功率大约是（）A．3W B．30W C．300W D．3000W2．（3分）下列有关热的说法正确的是（）A．晶体在熔化过程中温度不变，内能也不变B．用水作汽车冷却液，是因为水的比热容大C．内燃机的压缩冲程，主要是用热传递的方法增加了气缸内的物质的内能D．柴油机的效率比汽油机的效率高，是因为柴油的热值比汽油的热值大3．（3分）如图所示的电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是（）A．L1亮度不变，电流表示数变小B．L1亮度不变，电流表示数不变C．L1亮度增大，电流表示数不变D．L1亮度增大，电流表示数变小4．（3分）下列情况中不属于防止电热危害的是（）A．电视机的后盖有许多孔B．电脑机箱内有小风扇C．电动机外壳有许多散热片D．家电长时间停用，隔一段时间应通电一次5．（3分）某同学用两个完全相同的酒精灯，分别给质量和初温都相同的甲、乙两种液体同时加热，分别记录加热时间和升高的温度，根据记录的数据作出了两种液体的温度随时间变化的图象，如图所示，则下列说法错误的是（）A．升高相同的温度，甲需加热更长的时间B．乙的吸热能力更强C．加热3min钟，甲、乙吸热一样多D．吸收相同的热量，甲升温更快6．（3分）甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中不正确的是（）A．两灯均正常发光时，乙灯消耗的电能较快B．两灯均正常发光时，甲灯的电阻小于乙灯的电阻C．两灯串联在220伏的电路中，甲灯比乙灯亮D．将乙灯接入110伏电路中，它的实际功率为25瓦7．（3分）标有“2V 1W”字样的小灯泡和标有“20Ω1A”字样的滑动变阻器，连接在如图所示的电路中．已知电源电压为6V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”．闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是（）A．0.25A～0.5A，1V～2V B．0.25A～0.6A，1V～2VC．0.3A～0.5A，1V～1.5V D．0.25A～0.5A，1.5V～2V二、填空题（每空2分，共28分）8．（4分）右图是某商场的自动扶梯，长4m，高3m．质量为50kg的小华站在该扶梯上从商场一楼到二楼．已知扶梯以1m/s的速皮匀速上行．则扶梯对他做的功是J，对他做功的功率是W．如果站在扶梯上的人数增多，扶梯的效率将（填“变大”、“变小”或“不变”）．9．（4分）自行车下坡时，不蹬踏板速度也会越来越快，在此过程中，自行车的动能逐渐，自行车的机械能逐渐．（均填“变大”或“变小”或“不变”）10．（4分）如图所示：用40牛的拉力，使物体A匀速上升，不计绳重和摩擦，整个装置的机械效率为75%．求：（1）物体A的质量为㎏．（2）若绳能承受的最大拉力为50牛，此装置的机械效率可提高到．11．（6分）小星家的太阳能热水器，水箱容积是200L．小星进行了一次观察活动：某天早上，他用温度计测得自来水的温度为20℃，然后给热水器水箱送满水，中午时“温度传感器”显示水箱中的水温为45℃．则水箱中水的质量是；水吸收的热量是．如果水吸收的这些热量，由燃烧煤气来提供，而煤气灶的效率为40%，至少需要燃烧煤气（煤气的热值为q=4.2×107J/kg）12．（4分）下课后王老师去关闭微机房的总电闸，发现如图所示的电能表转盘在缓慢地转动，他利用手表估测了以下，2min转盘转动了5R，那么2min内消耗了J电能；经检查发现，原来机房内还有20台型号相同的电脑显示器处于待机状态．则一台电脑显示器的待机功率约为W．13．（6分）有一种亮度可以调节的小台灯，其电路如图甲．电源电压为24Ⅴ，灯泡L的额定电压为24Ⅴ，通过灯泡L的电流跟其两端电压的关系如图乙．当灯泡正常发光时，灯丝的电阻为Ω．调节滑动变阻器R，使灯泡的实际功率为3.6W时，灯泡两端的电压是Ⅴ，滑动变阻器R连入电路的阻值是Ω．三、实验与探究题（10+8=18分）14．（10分）在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为4.5Ⅴ），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两只滑动变阻器（规格分别为“20Ω2A”、“50Ω1A”），导线若干．（1）请根据图甲的电路图用笔画线将图乙实物图连接完整（注意电流表的量程选择）．（2）小李实验时，在a、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表的示数为1.5Ⅴ，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向（选填“E”或“F”）端移动，小李移动变阻器滑片P的目的是：．（3）小李为完成用四个定值电阻进行实验，他应选择的滑动变阻器规格是．他这样选择的理由是：．15．（8分）马虎同学测量2.5V小灯泡的电阻时，连接的电路如图：（1）老师检查其所接电路，发现有一根导线连接错误，请你在连接错误的导线上打“×”．若不改正电路，闭合开关，灯泡将，电压表会出现（两空均填观察到的现象）．在图中补画出正确的连线．实验次数1 2 3电压U/V 2.0 2.5 2.8电流I/A 0.20 0.240.25（2）马虎同学改正错误后，按正确的操作测得的数据如上表：则从表中计算出三次小灯泡的电阻（填“相等”或“不相等”），你认为导致本结果的原因可能是．四、计算题：（6分+9分+8分=23分）16．（6分）龙舟比赛是中国传统运动项目之一如图，某队龙舟和运动员总质量为2.5×103kg，在一次龙舟赛上，该队以1min40s的成绩夺得500m比赛冠军．已知该龙舟在运动过程中受到的阻力是龙舟和运动员的总重力的0.12倍．（1）该队的龙舟比赛在500m比赛过程中的平均速度是多少米/秒？（2）如果把在比赛过程中该队龙舟的运动看作匀速直线运动，求运动员在比赛过程中划船时的功率是多少千瓦？（g=10N/kg）17．（9分）如图所示的电路，电源电压为6V且保持不变，滑动变阻器R标有“50Ω，2A”字样．（l）将滑片P移到最右端，闭合S1，断开S2，求电流表的示数I1．（2）保持滑片P在最右端，闭合S1、S2，电流表示数I=5I1，求R2的阻值．（3）将滑片P移至某一位置，闭合S1、S2，电流表示数为0.68A，求此时滑动变阻器接入电路的阻值．18．（8分）有一个小灯泡标有“6V 6W”的字样，它的电流随电压的变化曲线如图甲，手边现只有电压为9V的电池，以及任意阻值的备选电阻器．为了使此小灯泡正常发光：（1）请在图乙的方框内画电路图来表示你的设计方案，并说明设计理由．（2）通过计算回答你所选用的电阻器的规格．（3）当电流表的示数为0.7A时，整个电路10s内消耗的电能是多少焦？从错题中总结规律在做题的过程中，同学们还要养成一个好习惯：从错题中总结经验和规律。
粤教版九年级物理上册期末考试题及答案【全面】
粤教版九年级物理上册期末考试题及答案【全面】(时间: 60分钟分数: 100分)班级: 姓名: 分数:一、选择题（每题2分, 共30分）1.空气密度为1.29kg/m3, 以下数据中最接近于一个教室里全部空气质量的是（）A. 200mgB. 200gC. 20kgD. 200kg2.下列光现象与其成因对应正确的是（）A. 雨后彩虹一光的色散B. 鱼翔浅底一一光的直线传播C. 小孔成像一光的反射D. 镜花水月一光的折射3.关于相互平衡的两个力的说法, 不正确的是（）A. 方向相同B. 作用点在同一物体上C. 大小相等D. 作用在同一直线上4、如图所示, 灯L1、L2完全相同, 闭合开关S, 只有一盏灯发光且只有一个电表有示数, 其故障可能是（）A. L1短路B. L2短路C. L1断路D. L2断路5、如图所示, F1=4N, F2=3N, 此时物体A相对于地面静止, 物体B以0.1m/s 的速度在物体A表面向左做匀速直线运动（不计弹簧测力计、滑轮和绳子的自重及滑轮和绳子之间的摩擦）．下列说法错误的是（）A. F2的功率为0.6WB. 弹簧测力计读数为9NC．物体A和地面之间有摩擦力 D．如果增大F2, 物体A可能向左运动6、下列流程图是用来说明单缸四冲程汽油机的一个工作循环及涉及到的主要能量转化情况. 关于对图中①②③④的补充正确的是（）A. ①做功冲程②内能转化为机械能③压缩冲程④机械能转化为内能B. ①压缩冲程②内能转化为机械能③做功冲程④机械能转化为内能C. ①压缩冲程②机械能转化为内能③做功冲程④内能转化为机械能.D. ①做功冲程②机械能转化为内能③压缩冲程④内能转化为机械能7、下列物体重力最接近 1 N 的是（）A. 一枚大头针B. 一头奶牛C. 两个鸡蛋D. 一张书桌8、“焦耳”是下列哪个物理量的单位（）A. 功率B. 电功C. 压强D. 长度9、用一段细铁丝做一个支架作为转动轴, 把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上, 吸管能在水平面内自由转动（如图所示）．用餐巾纸摩擦吸管使其带电, 将带负电的橡胶棒靠近带电吸管的一端时, 发现吸管被推开, 下列说法正确的是（）A. 吸管和橡胶棒带异种电荷B. 吸管和餐巾纸摩擦后, 两者带同种电荷C. 吸管和餐巾纸摩擦时, 吸管得电子带负电D. 吸管和餐巾纸摩擦时, 吸管失电子带负电10、如图所示, 同一木块在同一粗糙水平面上, 先后以不同的速度被匀速拉动．甲图中速度为v1, 乙图中速度为v2, 丙图中木块上叠放一重物, 共同速度为v3, 且v1<v2<v3, 匀速拉动该木块所需的水平拉力分别为F甲、F乙和F 丙．下列关系正确的是（）A. F甲<F乙<F丙B. F甲>F乙>F丙C. F甲=F乙<F丙D. F甲<F乙=F丙11.雨后天晴的夜晚, 为了不踩到地上的积水, 下面判断中正确的是（）A. 迎着月光走, 地上发亮处是水；背着月光走, 地上暗处是水B. 迎着月光走, 地上暗处是水；背着月光走, 地上发亮处是水C. 迎着月光走或背着月光走, 地上发亮处都是水D. 迎着月光或背着月光走, 地上的暗处都是水12.我国研制的“亿航”自动驾驶载人飞行器具有垂直起降、定速巡航、空中悬停等功能．在一次试飞中, 试飞员感觉地面“迎”他而来, 这时飞机的运动状态是（）A. 垂直起飞B. 垂直降落C. 定速巡航D. 空中悬停13、在“探究凸透镜成像的规律”时, 将点燃的蜡烛放在距凸透镜30cm处, 在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像．则下列相关说法正确的是（）①光屏上成倒立、放大的实像②照相机是利用这一成像原理工作的③该透镜的焦距f一定满足8cm＜f＜15cm④将近视镜片放在蜡烛和凸透镜之间, 要使光屏上出现清晰的像, 光屏应靠近透镜A. 只有①和③B. 只有②和④C. 只有②和③D. 只有①和④14、如图所示, 完全相同的甲、乙两个烧杯内装有密度不同的液体．在两烧杯中, 距离杯底同一高度处有 A、B 两点, 已知 A、B 两点压强相等, 则烧杯甲、乙对桌面的压强 P 甲、P 乙大小关系为（）A. P 甲<P 乙B. P 甲>P 乙C. P 甲= P 乙D. 条件不足, 无法判断.15、某班同学在“探究凸透镜成像规律”的实验中, 记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图象, 如图所示, 下列判断正确的是（）A. 该凸透镜的焦距是20cmB. 当u=15cm时, 在光屏上能得到一个缩小的像C. 当u=25cm时成放大的像, 投影仪就是根据这一原理制成的D. 把物体从距凸透镜10cm处移动到30cm处的过程中, 像逐渐变小二、填空题（每题2分, 共10分）1、如图所示, 某人用12 N的力沿水平方向向右拉一根轻质弹簧, 弹簧对手的拉力______(填“大于”“小于”或“等于”)12 N, 手受到的拉力的施力物体是________.2.如图所示, 木块下面是一长木板, 小明将弹簧测力计一端固定, 另一端钩住长方体木块A, 实验时拉着长木板沿水平地面向左运动, 读出弹簧测力计示数即可测出木块A所受摩擦力大小. 不计弹簧测力计的自重, 在木板运动的过程中, 木块A所受摩擦力的方向是_____, 拉动速度变大, 弹簧测力计示数_____. （选填“变大”“变小”或“不变”）3.北方冬天的清晨, 我们经常看到玻璃窗上有美丽的“冰花”, 这是________ (选填“室内”或“室外”) 空气中的水蒸气遇冷________形成的, 此过程中要________ (选填“吸”或“放”)热.4.音调、响度、音色是声音的三个主要特征. 演奏二胡时, 手指上下移动按压琴弦的不同位置, 可改变二胡发声的____特征；其下方有一个共鸣箱, 可用来增大二胡发声的__________特征.5.合理分类和利用垃圾可以变废为宝, 在一定条件下, 1吨垃圾能榨出170kg燃料油, 若燃料油的热值为4.0×107J/kg, 则这些燃料油完全燃烧释放出的热量为________J, 燃烧时燃料油的化学能转化为______能.三、作图题（每题5分, 共10分）1、如图为某透镜成像的一种情况, 其中AB是物体, CD是主光轴, MN是AB的像, 试在图上的适当位置画上合适的透镜, 并用作图法作出该透镜右侧的焦点F。
粤教版九年级物理上册期末考试卷及答案【A4打印版】
粤教版九年级物理上册期末考试卷及答案【A4打印版】(时间：60分钟分数：100分)班级：姓名：分数：一、选择题（每题2分，共30分）1、如图所示，小丽用力F把一木块压在竖直墙面上静止，现有以下受力分析，下述受力分析正确的是（）①小丽对木块的压力F和墙对木块的弹力是一对平衡力②小丽对木块的压力F和木块的重力是一对平衡力③木块受到的摩擦力和木块的重力是一对平衡力④小丽对木块的压力F和木块对小丽的弹力是一对平衡力A．只有①正确B．只有④正确C．只有①③正确D．只有③④正确2、有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W．两个电热水壶都正常工作时，下列说法中正确的是（）A．甲电热水壶两端的电压较高B．电流通过甲电热水壶做功较快C．通过两个电热水壶的电流相等D．相同时间内，两个电热水壶消耗的电能一样多3、把0℃的水和－5℃的一块冰混合后，放在一个与外界隔热的容器里，那么过一段时间后，可能的状态是（）①冰；②水；③冰水混合物A．①或②B．②或③C．①或③D．①②或③4、辽宁号航母的舰载机歼﹣15着舰时在拦阻索作用下停下来，这个过程中（）A．拦阻索对战机的作用力使拦阻索发生形变B．拦阻索对战机的作用力使战机运动状态改变C．战机对拦阻索作用力与拦阻索对战机作用力的受力物体相同D．战机对拦阻索作用力与拦阻索对战机作用力的作用效果相同5、班级大扫除时，小天发现许多现象与摩擦有关，其中减小摩擦的措施是（）A．擦玻璃时把抹布压紧在玻璃上去擦B．书柜下装有滚轮便于移动位置C．黑板刷的刷面选用更粗糙的材料制成D．水桶的手柄上刻有凹凸不平的花纹6、如图是用小锤敲击同一音叉时，示波器在相同时间内截取的两列声波图，一次重敲，一次轻敲，下列说法正确的是（）A．重敲时音调高，甲图是重敲时的声波图B．轻敲时响度大，两次敲击音色相同C．甲的响度比乙的大，甲的音调也比乙的高D．两次音调、音色都相同，乙图是轻敲时声波图7、下列物体重力最接近 1 N 的是（）A．一枚大头针B．一头奶牛C．两个鸡蛋D．一张书桌8、用水银温度计测量热水温度时，温度计内水银液面慢慢升高，在“水银液面升高”的过程中，有关温度计内水银的物理量不变的是（）A．温度B．体积C．密度D．质量9、生活中能量转化的实例很多，下列描述中正确的是（）A．摩擦生热是把内能转化为机械能B．燃料燃烧放热是把内能转化为化学能C．电动机带动水泵把水送到高处是把电能转化为机械能D．摩擦起电是把电能转化为机械能10、如图所示的物态变化实例中，由于液化形成的是（）A．立春时节冰化成的水B．白露时节草叶上的露珠C．大雪时节落在地上的雪D．冬至时节房檐上的冰挂11、某汽车在平直公路上行驶，其s-t图象如图所示，下列描述正确的是（）A．0～t1做加速直线运动B．t1～t2做匀速直线运动C．0～t1比t2～t3运动的路程长D．0～t1比t2～t3运动的速度大12、战国时期，《墨经》中记载了影子的形成、平面镜的反射等光学问题．图中的光学现象与影子的形成原理相同的是（）A．湖中倒影B．日食现象C．海市蜃楼D．雨后彩虹13、吉他上的弦绷紧时发声的音调比它不紧时高，则绷紧的弦发声比它不紧时（）A．振幅一定更大B．振幅一定更小C．振动频率一定更低D．每秒内振动次数一定更多14、如图所示,两个相同的验电器 A 和 B，A 带正电，B 不带电,用带有绝缘柄的金属棒把 A 和B 连接起来,下列说法不正确的是（）A．验电器 B 金属箔张角变大，因为两金属箔都带上正电荷而互相排斥B．验电器 A 金属箔张角变小,说明它得到电子C．此过程中，自由电子从 B 向 A 定向移动，形成瞬间电流D．此过程中，瞬间产生的电流方向是从 B 向 A15、未煮过的汤圆沉在水底，煮熟后漂浮在水面上，则此时汤圆（）A．受到的浮力等于重力，排开水的体积比未煮过的小B．受到的浮力大于重力，排开水的体积比未煮过的小C．受到的浮力大于重力，排开水的体积比未煮过的大D．受到的浮力等于重力，排开水的体积比未煮过的大二、填空题（每题2分，共10分）1、小强行走时被石块绊了一下，身体向前倾倒．对此情景合理的解释是：小强原来相对于地面是________的，当他的________（选填“脚”或“上身”）的运动状态突然改变时，他的________（选填“脚”或“上身”）由于惯性仍保持原来的运动状态．2、音调、响度、音色是声音的三个主要特征．演奏二胡时，手指上下移动按压琴弦的不同位置，可改变二胡发声的____特征；其下方有一个共鸣箱，可用来增大二胡发声的__________特征．3、云南是爨氏文化的发源地，现存于云南某校的爨宝子碑被誉为“南碑瑰宝”，具有较高的书法艺术价值．被很多书法爱好者临摹，临摹时闻到淡淡的“墨香”是__________现象:寒冷的冬天临摹时，用热水袋捂手，是通过_______的方式改变手的内能4、常见的物质由分子组成，分子由_____组成；夏日荷花盛开飘来阵阵花香，这是_________________现象；清晨荷叶上的两颗露珠接触后成为了更大的一颗水珠，表明分子之间存在______力.5、电阻R1=12Ω，R2=4Ω并联在同一电路中，则它们两端的电压之比为U1：U2=___，电流之比Il：I2=___，功率之比P1：P2=_____．三、作图题（每题5分，共10分）1、“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹．2、如图为某透镜成像的一种情况，其中AB是物体，CD是主光轴，MN是AB的像，试在图上的适当位置画上合适的透镜，并用作图法作出该透镜右侧的焦点F。
广东省清远市2019-2020学年物理九上期末教学质量检测试题
注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0.5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题1．甲、乙两根铜导线串联，已知甲两端的电压比乙小，关于甲、乙的横截面积S及长度L的判断，不可能成立的是A．S甲＞S乙，L甲＞L乙 B．S甲＜S乙，L甲＞L乙C．S甲＞S乙，L甲＜L乙 D．S甲＜S乙，L甲＜L乙2．如图所示为汽油机工作过程的示意图，按照吸气冲程、压缩冲程、做功冲程和排气冲程的顺序排列，正确的是（）A．甲乙丙丁 B．甲丙乙丁 C．甲丁丙乙 D．甲丙丁乙3．如图所示的电路中，电源两端的电压保持不变。
闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是A．电流表A的示数变小，电压表V1的示数变大B．电流表A的示数变小，电压表V2的示数变大C．电压V l与电压表V2的示数之和保持不变D．电压表V2与电流表A的示数之比保持不变4．如图为通电电路中一段导线内的电荷分布示意图，●表示带正电的原子核，表示带负电的自由电子．关于导线中电荷的定向移动方向，正确的是（）A．两种电荷都向左定向移动B．两种电荷都向右定向移动C．●向右做定向移动，向左做定向移动D．●不做定向移动，向左做定向移动5．下列流程如图是用来说明单缸四冲程汽油机的一个工作循环及涉及到的主要能量转化情况．关于对图中①②③④的补充正确的是A．①做功冲程，②内能转化为机械能，③压缩冲程，④机械能转化为内能B．①压缩冲程，②内能转化为机械能，③做功冲程，④机械能转化为内能C．①做功冲程，②机械能转化为内能，③压缩冲程，④内能转化为机械能D．①压缩冲程，②机械能转化为内能，③做功冲程，④内能转化为机械能6．关于物体的内能，下列说法中正确的是（）A．当物体温度升高时，物体的内能就增加B．同一物体的机械能增加，其内能也增加C．温度为﹣40℃的冰块没有内能D．热传递一定是从内能大的物体传到内能小的物体上7．下列关于家庭电路的说法正确的是A．用电器的金属外壳没有必要接地B．发现有人触电时，首先要将人拉开C．使用测电笔吋，手不要接触笔尾金属体，以免触电D．从进户开始要按“电能表→总开关→保险装置”的顺次安装8．如图所示，电源电压为6V不变，电压表用0～3V量程，电流表用0～0.6A量程，R1＝7Ω，滑动变阻器的阻值范围为0～15Ω．为了保证两表均不损坏，滑动变阻器能允接入电路的阻值范围是A．0～4ΩB．3～7ΩC．3～6ΩD．4～6Ω9．如图所示，根据可测量的数据，不能测量电阻R的A．阻值B．电流C．电功率D．电功10．下列说法中正确的是（）A．绝缘体不容易导电是因为绝缘体中几乎没有电荷B．两个完全相同的灯泡串联，靠近电源正极的灯泡较亮C．电压一定的情况下，导体的电阻与导体中的电流成反比D．把导线A剪为相等的两段，其中一段拉长到原来的长度，其阻值大于导线A的原阻值11．一种试电笔的构造如图所示，下列说法正确的是( )A．使用试电笔时手可以接触笔尖B ．使用试电笔时手不要接触笔卡C ．试电笔中的电阻可以用铁丝代替D ．当氖管发光时有微弱电流通过人体12．将定值电阻R 1和R 2并联在同一电路中，且该电路仅在干路上连有一只电流表．已知电源电压恒为6V ，R 1的阻值为6Ω，闭合开关后，电流表的示数为2.5A ，则R 2的阻值为（ ） A ．2.4Ω B ．4Ω C ．2Ω D ．4.6Ω 二、填空题13．额定电压为2.5V 的灯泡，正常发光时通过灯泡灯丝的电流是0.3A ，则该灯泡的额定功率是________ W ．14．在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示．由图可知，能说明电流与电压成正比关系的是 （选填“甲”或“乙”）图象，现将元件甲、乙并联后接在电压为2V 的电源两端，则1min 整个电路消耗的电能是 J ．15．验电器的工作原理是______，在用测电笔辨别家庭电路中的火线与零线，手应接触到测电笔的 ____ 16．通过学习物理概念，使我们可以更准确地描述物体的属性和状态。
粤沪版物理九年级上册期末考试试题含答案
粤沪版物理九年级上册期末考试试卷(满分100分，考试时间为80分钟，所有答案必须写在答题卡指定位置)一、选择题（每题3分，共21分。
只有一个选项是正确的，请将答案写在答题栏内。
）1．关于运动和力的下列说法，正确的是：（）A、马拉车在水平面上做匀速直线运动，因为马拉车的力大于车拉马的力B、物体下落时速度会越来越大，是因为它受到的重力越来越大C、力的作用不是使物体运动，而是使物体的运动状态发生改变D、有力作用在物体上，物体就会运动；没有力的作用，物体就会停下来2．水平桌面上的大烧杯内装有水，轻轻放入一个小球后，从烧杯中溢出200g 的水，则下列判断中正确的是()A．小球所受浮力可能等于1.96N B．小球的质量可能小于200gC．小球的体积一定等于200cm 3D．水对烧杯底的压强一定增大3．一个普通的中学生，双脚站在地面上时，他对地面的压强大约是（）A 、1.5×102Pa B 、1.5×103Pa C 、1.5×104Pa D 、1.5×105Pa 3．如图1右所示把凉牛奶放在热水中加热，经过一段较长时间，它们的温度随时间变化的图像如图1左所示，下列说法中正确的是：（）。
A ．水的温度变化比牛奶大；B ．水和牛奶最后温度相同；C ．牛奶温度变化比水慢；D ．甲是牛奶温度变化图像。
4．两个相同的容器分别装了质量相同的两种液体，用同一热源分别加热，液体温度与加热时间关系如图2所示．根据图线可知()A ．甲液体的比热容大于乙液体的比热容B ．如果升高相同的温度，两种液体吸收的热量相同C ．加热时间相同，甲液体吸收的热量大于乙液体吸收的热量D ．加热时间相同，甲液体温度升高比乙液体温度升高得多5．跳水运动是奥运会的正式比赛项目，我国运动员在该项目上一直处于国际领先地位。
比赛中，跳水运动员从腾空跳起向上运动后再向下落入水中，若不计空气阻力，图3图1图2在整个空中运动过程中，运动员的：()A．动能先减小后增大，重力势能先增大后减小，机械能不变B．动能先增大后减小，重力势能减小先后增大，机械能不变C．动能先减小后增大，重力势能先增大后减小，机械能增大D．动能先增大后减小，重力势能先减小后增大，机械能减小7．两支相同的试管内，装有质量相等的不同液体，a 管竖直放置，b 管倾斜放置，此时两管内液面处于同一水平位置，如图3所示．则管底受到液体的压强是（）A ．一样大．B ．a 管底的大．C ．b 管底的大．D ．无法判断．二、填空题（本题7小题，每空1分，共21分）8．如图4所示，放在水平桌面上重为G ＝4N 的木块，在F ＝3N 的水平拉力作用下，5s 内运动了2m ，在这个过程中，重力G 对物体做的功为______J ，拉力F 做功的功率为_____W ．9．如图5所示，物体浸没在水中时，所受到的浮力为_________N ；如果直接将该物体投入水中，该物体将__________（填“上浮”、“悬浮”或“下沉”）；从图中还可以看出浮力的大小与液体的_____________有关。
2019-2020学年(沪粤版)清远市清城区九年级上期末物理试卷(有详细答案)
广东省清远市清城区（上）期末试卷测试九年级物理一、单项选择题（本大题共7小题，每小题3分，共21分））在每小题列出的四个选项中．只有一个是正确的．请把所选的选项填在答题卡对应题目表格上1．如图所示是汽油机的四个冲程，其中属于压缩冲程的是（ ）A ．B ．C ．D ．2．通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（ ） A ．合金丝的电阻跟该合金丝的长度有关 B ．合金丝的电阻跟合金丝的横截面积无关 C ．合金丝两端的电压越大，合金丝的电阻越小 D ．通过合金丝的电流越小，合金丝的电阻越大3．一个中学生向上抛出一个篮球，在篮球上升的过程中，篮球的（ ） A ．动能增加，机械能不变 B ．动能减少，重力势能减少 C ．动能增加，机械能增加 D ．动能减少，重力势能增加4．如图所示，连入电路中的电阻R 1、R 2、R 3允许通过的最大电流分别为I 1、I 2、I 3，且I 1＞I 2＞I 3，则此部分电路中允许通过的最大电流是（ ）A ．I 1B ．I 2C ．I 3D ．I 1+I 2+I 35．下列生活情景中，属于通过热传递途径改变物体内能的是（ ） A ．锯木头时锯条会变热 B ．冬天，人们常常搓手使手变暖 C ．冬天，人们常用热水袋取暖 D ．铁丝被反复弯折，弯折处会变热6．如图所示的电路中，电源电压保持不变，闭合开关S 后，当滑动变阻器的滑片P 向右移动时，下列判断正确的是（ ）A ．电路的总电阻变大B ．电流表示数变大C．电压表示数变大D．灯泡变暗7．电热水壶的加热电阻为R，水达到100℃时沸腾，沸腾了一会后，壶内积聚大量水蒸气使S1自动断开，停止加热；若某种原因使S1不能断开，水会烧干，直至壶的温度升高到125℃时S2自动断开，才停止加热，为实现上述功能，应采用下列中哪幅电路图？（）A． B． C．D．二、填空题（本大题共7小题，每空1分，共21分）8．自然界只存在两种电荷，一种是正电荷，另一种是______电荷．当甲、乙两个通草球出现如图所示情形时，若甲带正电，则乙带______电或______．9．家庭电路的电压为______V，教室里的各盏照明灯之间是______联的，当教室里多开一盏照明灯时，电路的总电阻将______．10．汽车的散热器用水作冷却剂利用了水______的特性；如果散热器中装有10kg的水，在温度升高10℃的过程中水吸收的热量为______J，这相当于完全燃烧______ m3的天然气放出的热量．[天然气的热值q=4.2×107J/m3，水的比热容c水=4.2×103J/（kg•℃）]．11．当给某导体两端加4.5V电压时，通过导体的电流为0.3A，此电阻的阻值为______Ω，通电10min产生的电热为______J；当通过该导体的电流增大为原来的2倍时，在相等时间内产生的热量是______J．12．如图所示描述的实验中，表明分子不停做地无规则运动的实验是______，表明做功能改变物体内能的实验是______，表明分子间存在引力的实验是______．13．电热水器的铭牌如表所示．此电热水器正常工作时的电阻为______Ω，正常工作时的电流为______A（结果精确到到0.1）；通电10min产生的电热是______J．每个滑轮的质量均相等，绳重和摩擦忽略不计．用甲装置把重为100N重物G升高2m，所用拉力为62.5N，则甲装置的机械效率为______；若用乙装置提相同的重物，则F2______F1，η2______η1．三、作图题（共7分）15．（1）如图1所示，根据所给出的滑轮画出绕法（要求所给的滑轮都利用）．（2）在图2虚线框中填入电池、电压表或电流表的符号，闭合形关，电路中的两灯都能发光．（3）如图3所示，请在虚线框内画出实物图的电路图．四、实验探究题（本大题共3小题，共18分）16．如图所示，电压表的示数是______V，电流表的示数是______A，电能表的示数为______kW•h．17．小宇和同学们在“探究电流与电阻关系”的实验中，所用的器材有：三节新干电池，“5Ω、10Ω、15Ω、20Ω”的电阻各一个，一个标有“20Ω 2A”字样的滑动变阻器，电流表使用0～0.6A的量程，电压表使用0～3V的量程，开关和导线若干．请你和他们一起完成下列实验：（1）小宇在连接实物电路的过程中，开关要______；（2）小宇连成如图所示的电路，他刚要闭合开关，同组的小红提醒他，实物连接有一处错误，请在错误的导线上画“×”，并画出正确的连线；（3）改正后，小宇正要闭合开关，小红又提醒他，还应______．（4）在实验过程中，控制定值电阻两端的电压为2V不变，当小宇用10Ω的定值电阻替换了5Ω的定值电阻后，电压表示数将______，为保持电压表示数不变，滑动变阻器的滑片应向______；（5）当小宇用20Ω的定值电阻替换了15Ω的定值电阻后，继续进行实验，无论怎样移动滑动变阻器的滑片，电压表的示数都无法降低到2V，原因是______．18．在“测量滑轮组的机械效率”的实验中，某组同学用同样的滑轮组装了如图甲、乙所示的滑轮组，实验测得的数据如表所示．______（填“甲”或“乙”）所示的滑轮组测得的．（2）分析比较第1、2、3次实验数据可以判定，若要增大滑轮组的机械效率，应增大______．（3）对比第______、______两次实验数据，可判断“使用相同的滑轮组成的不同滑轮组，提升同一个重物时，越省力的滑轮组其机械效率越大”的说法是______．五、计算题（本大题共2小题，共13分）19．如图所示，用水平向右的力F拉着一边长为10cm、重为200N的正方形物体，使其匀速直线运动了5m，运动时间为10s，F做功的功率是50W．求：（1）此物体静止时，对地面的压强是多少？（2）在这段时间内，拉力F做功是多少？（3）在这段时间内，拉力F的大小是多少？20．如图所示的电路中，电源电压为12V ，电阻R 1=60Ω；当开关S 、S 1、S 2都闭合时，电流表的示数为1.2A ，这时灯泡正常发光．（忽略温度对灯泡电阻的影响） （1）求灯泡的额定功率；（2）当开关S 闭合，S 1、S 2断开时，电流表的示数为0.5A ，求灯泡工作5min 消耗的电能．六、综合能力题（本大题共3小题，共20分） 21．如图所示装置．（1）若使R 甲与R 乙的阻值相等，甲、乙两瓶装入质量相等的水和煤油，这样设置可探究的实验是______． （2）若用此装置探究通电导体产生的电热跟通过导体的电流、导体的电阻和通电时间的关系： ①要使R 甲______R 乙；甲瓶装的液体是______，乙瓶装的液体是______； ②还需要的测量器材是______．③电炉中电阻丝通电一段时间后变得很烫，而连接电炉的导线却不怎么热，根据此实验的结论，可知主要原因是______A ．通过导线的电流小于通过电阻丝的电流B ．导线的绝缘皮隔热C ．导线散热比电阻丝快D ．导线的电阻远小于电阻丝的电阻，导线上产生的热量很少．22．学校实验室新进了一批“2.5V 0.75W ”的小灯泡，小明想通过实验探究小灯泡的额定功率是否符合规格．实验员提供了以下器材：待测小灯泡、铭牌为“50Ω 1A ”的滑动变阻器一个、电流表、电压表、二节1.5V 的干电池、开关、导线．（1）请根据图甲所示的电路图，用笔画线代替导线把图乙所示的实物电路补充完整．（2）正确连接好电路后，闭合开关S，灯泡不亮，电压表无示数，电流表有示数；移动滑动变阻器的滑片，电流表示数发生变化，但小灯泡仍不亮，电压表仍无示数，故障可能是______；（3）小明排除故障后完成了实验，并根据实验数据作出“U﹣I”关系图象如图丙所示，由图可得小灯泡的额定功率为______W，该小灯泡______（选填“符合”或“不符合”）制造规格；（4）小明同学在实验过程中还发现：①闭合开关瞬间灯泡亮度较大，紧接着变暗一点后，亮度才稳定下来，出现这一现象的原因是______；②断开开关，指针偏回到最左端，然后再摆动几下才静止在“0”刻度处，指针摆动几下才静止的原因是______．23．雨天乘车时，小华发现小车前挡风玻璃上的刮水器随着雨的大小，刮动的速度相应地发生变化．雨停后，刮水器自动停止工作．小华查阅相关资料后，发现它的工作电路中安装有“雨水检测金属”装置．小华想，该装置究竟在刮水器工作中起到了什么作用，于是他找来一个如图甲所示的“雨水检测金属”装置，并设计了如图乙所示模拟电路进行探究．小华按照如图乙所设计的电路图连接好电路，把“雨水检测金属”装置竖立并浸入雨水不同深度处进行实验，记录到如表的现象及数据：①雨水是______（选填“导体”、“绝缘体”、“半导体”或“超导体”）．②“雨水检测金属”装置浸入雨水中深度越深，电流表示数越大，这说明a、b间接入电路的电阻在______；根据影响导体电阻大小的因素可知：a、b间接入电路的电阻变化是由导体的______变化引起的．（2）按照图乙设计的电路，在晴天无雨水时，电动机不能转动，无法进行车窗的清洁．为了解决此问题，可在图乙电路的基础上加装一个电路元件．请在图乙画出加装元件后的电路图．2015-2016学年广东省清远市清城区九年级（上）期末物理试卷参考答案与试题解析一、单项选择题（本大题共7小题，每小题3分，共21分））在每小题列出的四个选项中．只有一个是正确的．请把所选的选项填在答题卡对应题目表格上1．如图所示是汽油机的四个冲程，其中属于压缩冲程的是（）A． B． C． D．【考点】内燃机的四个冲程．【分析】判断汽油机的四个冲程，先看进气门和排气门的关闭情况，进气门打开的是吸气冲程，排气门打开的是排气冲程，进气门和排气门都关闭的是压缩冲程或者做功冲程；活塞上行为压缩冲程和排气冲程；活塞下行为吸气冲程和做功冲程．【解答】解：A、排气门开启，活塞上行，气体流出汽缸，是排气冲程；B、两气门都关闭，活塞下行，汽缸容积变大，是做功冲程；C、进气门开启，活塞下行，气体流入汽缸，是吸气冲程；D、两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程．故选D．2．通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（）A．合金丝的电阻跟该合金丝的长度有关B．合金丝的电阻跟合金丝的横截面积无关C．合金丝两端的电压越大，合金丝的电阻越小D．通过合金丝的电流越小，合金丝的电阻越大【考点】影响电阻大小的因素．【分析】电阻大小与导体的长度、材料、横截面积和温度有关，因此在分析电阻的大小时应使用控制变量法，逐个因素进行比较．【解答】解：A、粗细均匀的镍铬合金丝，其电阻跟该合金丝的长度有关，故A正确；B、电阻大小与导体的长度、材料、横截面积和温度有关，因此合金丝的电阻跟合金丝的横截面积有关，故B错误；CD、电阻是导体本身的一种属性，其大小与电压和电流的大小无关，故CD错误．故选A．3．一个中学生向上抛出一个篮球，在篮球上升的过程中，篮球的（ ） A ．动能增加，机械能不变 B ．动能减少，重力势能减少 C ．动能增加，机械能增加 D ．动能减少，重力势能增加 【考点】动能和势能的大小变化．【分析】影响动能的影响因素是物体的质量和物体运动的速度，影响重力势能的因素是物体的质量和物体的高度．机械能包括动能与势能．在分析各个能量的变化时，根据各自的影响因素进行分析．【解答】解：向上抛出的篮球，离开手后会继续向上运动，则在上升的过程中篮球的质量不变，篮球的速度在不断的减小，篮球距离地面的高度在不断的变大，所以篮球在此过程中的动能变小，重力势能变大．由于篮球运动过程中受到空气的阻力，所以一部分机械能转化为内能，机械能总量减少． 故选D ．4．如图所示，连入电路中的电阻R 1、R 2、R 3允许通过的最大电流分别为I 1、I 2、I 3，且I 1＞I 2＞I 3，则此部分电路中允许通过的最大电流是（ ）A ．I 1B ．I 2C ．I 3D ．I 1+I 2+I 3【考点】串联电路的电流规律．【分析】根据串联电路中各处的电流相等，结合电阻R 1、R 2、R 3允许通过的最大电流据此分析解答． 【解答】解：已知电阻R 1、R 2、R 3串联接入电路，根据串联电路中电流特点，各处电流相等，因为I 1＞I 2＞I 3，所以此部分电路中允许通过的最大电流是I 3． 故选C ．5．下列生活情景中，属于通过热传递途径改变物体内能的是（ ） A ．锯木头时锯条会变热 B ．冬天，人们常常搓手使手变暖 C ．冬天，人们常用热水袋取暖 D ．铁丝被反复弯折，弯折处会变热 【考点】热传递改变物体内能．【分析】改变物体内能有两种方式：做功和热传递．做功主要有摩擦生热和压缩气体做功，做功实质是能量的转化，热传递实质是热量从一个物体转移到另一个物体，或者是从一个物体的高温部分传到低温部分． 【解答】解：A 、用锯条锯木头，克服摩擦做功，使锯条和木头的内能增加、温度升高而变热，是通过做功的方式增加了物体的内能．不符合题意；B 、搓手取暖是通过做功的方法把机械能转化为手的内能，手的内能增加，温度升高．不符合题意；C 、冬天用热水袋取暖，是人从热水吸收热量，使人的内能增加、温度升高，是通过热传递改变了物体的内能；符合题意；D、弯折铁丝时，机械能转化为铁丝的内能，内能增大温度升高，是通过做功改变了物体的内能，不符合题意；故选C．6．如图所示的电路中，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P向右移动时，下列判断正确的是（）A．电路的总电阻变大 B．电流表示数变大C．电压表示数变大D．灯泡变暗【考点】欧姆定律的应用．【分析】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端电压；根据滑动变阻器滑片移动方向判断滑动变阻器接入电路的电阻如何变化，由串联电路特点判断电压表示数如何变化，由欧姆定律判断电路电流如何变化，由电功率公式P=UI判断灯泡实际功率如何变化，最后判断灯泡亮度如何变化．【解答】解：（1）由电路图知，当滑动变阻器接入电路的阻值变小时，电路总电阻变小，电源电压不变，则电路电流变大，即电流表示数变大；故A错误、B正确；（2）滑片P向右移动时，滑动变阻器接入电路的阻值变小，滑动变阻器的分压变小，电压表示数变小，由于电源电压不变，则灯泡两端电压变大，由P=UI可知，灯泡的实际功率变大，灯泡变亮，故C、D错误．故选B．7．电热水壶的加热电阻为R，水达到100℃时沸腾，沸腾了一会后，壶内积聚大量水蒸气使S1自动断开，停止加热；若某种原因使S1不能断开，水会烧干，直至壶的温度升高到125℃时S2自动断开，才停止加热，为实现上述功能，应采用下列中哪幅电路图？（）A． B． C．D．【考点】电路图设计．【分析】根据题意确定两开关与加热电阻的连接方式，然后选择电路图．【解答】解：由题：当水沸腾后壶内积聚了大量水蒸气使S1自动断开，壶停止加热；若某种原因使S1不能断开，水会烧干，壶的温度提高到125℃时S2自动断开（防止干烧功能），壶停止加热；则两开关只要有一个断开后都会使壶的加热电路断开，所以两开关是串联的，故A正确．故选A．二、填空题（本大题共7小题，每空1分，共21分）8．自然界只存在两种电荷，一种是正电荷，另一种是负电荷．当甲、乙两个通草球出现如图所示情形时，若甲带正电，则乙带负电或不带电．【考点】物体带电情况的判断．【分析】自然界存在两种电荷：正电荷和负电荷，用丝绸摩擦过的玻璃棒带正电荷，用毛皮摩擦过的橡胶棒带负电荷；同种电荷相互排斥，异种电荷相互吸引．带电体可以吸引轻小物体．【解答】解：自然界存在两种电荷：正电荷和负电荷；图中所示甲乙两个小球互相吸引，若甲带正电，则乙带负电或不带电．故答案为：负；负；不带电．9．家庭电路的电压为220 V，教室里的各盏照明灯之间是并联的，当教室里多开一盏照明灯时，电路的总电阻将变小．【考点】家庭电路工作电压、零线火线的辨别方法；电阻的并联；家庭电路的连接．【分析】知道家庭电路中的电压为220V；照明电路中各用电器是并联的，电阻越并越小，小于其中的任一个．【解答】解：在我国，家庭电路的电压为220V；教室里各盏照明灯是并联的，这样才能保证它们在工作时互不影响；开亮的灯越多，并联的支路越多，相当于增大了导体的横截面积，所以总电阻变小．故答案为：220；并；变小．10．汽车的散热器用水作冷却剂利用了水比热容较大的特性；如果散热器中装有10kg的水，在温度升高10℃的过程中水吸收的热量为 4.2×105J，这相当于完全燃烧0.01 m3的天然气放出的热量．[天然气的热值q=4.2×107J/m3，水的比热容c水=4.2×103J/（kg•℃）]．【考点】热量的计算．【分析】（1）水的比热容大，相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降（2）知道水的质量、水的比热容、水温度的变化，利用吸热公式求水吸收的热量；求出了水吸收的热量（天然气放出的热量），又知道天热气的热值，利用燃料燃烧放热公式求需要天然气的体积． 【解答】解：（1）水的比热容大，相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少，因此，汽车发动机上的散热器用水作为冷却剂，这是利用了水的比热容较大的性质； （2）水吸收的热量：Q 吸=cm △t=4.2×103J/（kg •℃）×10kg ×10℃=4.2×105J ； 由题知，Q 吸=Q 放=qV ， 需要完全燃烧天然气的体积：V===0.01m 3．故答案为：比热容较大；4.2×105；0.01．11．当给某导体两端加4.5V 电压时，通过导体的电流为0.3A ，此电阻的阻值为 15 Ω，通电10min 产生的电热为 810 J ；当通过该导体的电流增大为原来的2倍时，在相等时间内产生的热量是 3240 J ． 【考点】欧姆定律的应用；焦耳定律的计算公式及其应用．【分析】知道导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻，根据Q=W=UIt 求出通电10min 产生的电热；电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，再根据Q=I 2Rt 求出当通过该导体的电流增大为原来的2倍时在相等时间内产生的热量．【解答】解：由I=可得，导体的电阻：R===15Ω，通电10min 产生的电热：Q=W=UIt=4.5V ×0.3A ×10×60s=810J ，因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，当通过该导体的电流增大为原来的2倍时，导体的电阻仍为15Ω不变， 则在相等时间内产生的热量：Q=（I ′）2Rt=（2I ）2Rt=（2×0.3A ）2×15Ω×10×60s=3240J ． 故答案为：15；810；3240．12．如图所示描述的实验中，表明分子不停做地无规则运动的实验是 丙 ，表明做功能改变物体内能的实验是 乙 ，表明分子间存在引力的实验是 甲 ．【考点】分子间的作用力；做功改变物体内能．【分析】本题由实验的现象进行分析可得出各现象演示的规律，而后再据题目中的提示信息选出合适的答案即可．【解答】解：甲图中，两个铅柱压紧后可以吊起钩码，这是由于分子间引力的作用造成的；乙图中，水蒸气将瓶塞顶起，即水蒸气对瓶塞做功，该过程是将内能转化为机械能的过程，即做功改变物体的内能；丙图中，不同的物质相互接触时彼此进入对方的现象称为扩散，扩散现象说明一切分子都在做无规则运动．故答案为：丙；乙；甲．13．电热水器的铭牌如表所示．此电热水器正常工作时的电阻为24.2 Ω，正常工作时的电流为9.1 A （结果精确到到0.1）；通电10min产生的电热是 1.2×106J．【分析】电热水器正常工作时的功率和额定功率相等，根据P=求出其电阻，再根据欧姆定律求出正常工作时的电流，利用Q=W=Pt求出通电10min产生的电热．【解答】解：由P=可得，电热水器正常工作时的电阻：R===24.2Ω，正常工作时的电流：I==≈9.1A，通电10min产生的电热：Q=W=Pt=2000W×10×60s=1.2×106J．故答案为：24.2；9.1；1.2×106．14．如图所示的甲，乙两套滑轮装置，每个滑轮的质量均相等，绳重和摩擦忽略不计．用甲装置把重为100N 重物G 升高2m ，所用拉力为62.5N ，则甲装置的机械效率为 80% ；若用乙装置提相同的重物，则F 2 ＜ F 1，η2 = η1．【考点】滑轮（组）的机械效率；滑轮组绳子拉力的计算．【分析】（1）根据动滑轮的性质可知物体上升2m ，绳子上升4m ，根据W=Fs 可算出人做的总功，而人做的有用功为物体上升做的功求出即可，根据机械效率η=算出即可；（2）由滑轮组的结构知道承担物重的绳子股数n ，根据F=（G 物+G 轮）比较F 1和F 2的大小；（3）把相同的重物匀速提升相同的高度，做的有用功相同；不计摩擦，利用相同的滑轮、提升相同的高度，做额外功相同；而总功等于有用功加上额外功，可知利用滑轮组做的总功相同，再根据效率公式判断滑轮组机械效率的大小关系． 【解答】解：（1）根据动滑轮的性质可知物体上升2m ，绳子上升4m ，根据W 总=Fs=62.5N ×4m=250J ； 人做的有用功W 有=Gh=100N ×2m=200J ；根据η==×100%=80%；（2）由图可知，甲图中滑轮组绳子的有效股数为n 1=2；乙图中滑轮组绳子的有效股数为n 2=3， 因为每个滑轮的质量均相等，所以每个滑轮的重力相等，忽略绳重和摩擦，由F=（G 物+G 动），可得，F 1=（G+G 动），F 2=（G+G 动）； 所以，F 1＞F 2；（3）比较甲、乙两个滑轮组可知，动滑轮重相同，提升的物体重和高度相同， W 额=G 轮h ，W 有用=G 物h ，利用滑轮组做的有用功相同、额外功相同，总功相同，根据η=可知，两个滑轮组的机械效率相同，即：η甲=η乙．故答案为：80%；＜；=．三、作图题（共7分）15．（1）如图1所示，根据所给出的滑轮画出绕法（要求所给的滑轮都利用）．（2）在图2虚线框中填入电池、电压表或电流表的符号，闭合形关，电路中的两灯都能发光．（3）如图3所示，请在虚线框内画出实物图的电路图．【考点】滑轮组的设计与组装；电路图及元件符号；根据实物图画电路图．【分析】（1）要求所给的滑轮组都利用，需从定滑轮绕起，逐个顺次连接，不能重复，最后拉力的方向应该是向上的．（2）电流表与被测用电器串联，并且在电路中相当于导线．（3）从实物图可以看出开关控制干路，两灯并联，电流表测量通过灯泡L2的电流．【解答】解：（1）从定滑轮绕起，逐个顺次连接，不能重复，最后拉力的方向应该是向上的．滑轮组用4段绳子承担物重．如图所示：（2）若左边为电流表，右边为电池，则右边灯泡被短路，不亮，若左边为电池，右边为电流表，则闭合开关后，两灯泡并联，都能发光，如下图：（3）从正极开始连接，经过开关后分支，一支经灯泡L1直接回到负极；另一支经电流表、灯泡L2回到负极．如图：四、实验探究题（本大题共3小题，共18分）16．如图所示，电压表的示数是8.5 V，电流表的示数是 2.4 A，电能表的示数为1362.5 kW•h．【考点】电流表的读数方法；电压表的读数方法；电能表参数的理解与电能的求法．【分析】（1）电流表和电压表的读数：首先明确使用的量程，然后确定每一个大格和每一个小格代表的示数．（2）电能表的读数：电能表是测量消耗电能的多少的仪表，使用的单位是kW•h，最后一位是小数．【解答】解：（1）电压表使用的0～15V量程，每一个大格代表5V，每一个小格代表0.5V，示数是8.5V．（2）电流表使用的0～3A量程，每一个大格代表1A，每一个小格代表0.1A，示数是2.4A．（3）电能表是测量电能的仪表，电能表的示数是1362.5kW•h．故答案为：8.5；2.4；1362.5．17．小宇和同学们在“探究电流与电阻关系”的实验中，所用的器材有：三节新干电池，“5Ω、10Ω、15Ω、20Ω”的电阻各一个，一个标有“20Ω 2A”字样的滑动变阻器，电流表使用0～0.6A的量程，电压表使用0～3V的量程，开关和导线若干．请你和他们一起完成下列实验：（1）小宇在连接实物电路的过程中，开关要断开；（2）小宇连成如图所示的电路，他刚要闭合开关，同组的小红提醒他，实物连接有一处错误，请在错误的导线上画“×”，并画出正确的连线；（3）改正后，小宇正要闭合开关，小红又提醒他，还应校零．（4）在实验过程中，控制定值电阻两端的电压为2V不变，当小宇用10Ω的定值电阻替换了5Ω的定值电阻后，电压表示数将变大，为保持电压表示数不变，滑动变阻器的滑片应向左移动；（5）当小宇用20Ω的定值电阻替换了15Ω的定值电阻后，继续进行实验，无论怎样移动滑动变阻器的滑片，电压表的示数都无法降低到2V，原因是滑动变阻器的最大阻值太小．【考点】探究电流与电压、电阻的关系实验．【分析】（1）为防止电路中电流过大，烧坏电路元件，连接电路图时开关应断开；（2）实验中，电压表应与电阻并联，滑动变阻器按一上一下的原则串联在电路中；。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
B、电阻大小与导体的长度、材料、横截面积和温度有关，因此合金丝的电阻跟合金丝的横截面积有关，
故 B 错误；
CD、电阻是导体本身的一种属性，其大小与电压和电流的大小无关，故 CD 错误．
设计了如图乙所示模拟电路进行探究．
小华按照如图乙所设计的电路图连接好电路，把“雨水检测金属”装置竖立并浸入雨水不同深度处进行实
验，记录到如表的现象及数据：
检测浸入雨水中部分
未浸入
1/3 浸入
2/3 浸入
全部浸入
电流表的示数/A
0
0.16
0.20
0.32
电动机
不转
转动慢
转动快
转动更快
（1）分析实验记录的现象和有数据，可归纳如下结论：
13．电热水器的铭牌如表所示．此电热水器正常工作时的电阻为______Ω，正常工作时的电流为______A
（结果精确到到 0.1）；通电 10min 产生的电热是______J．
额定电压
220V
.....
....
额定加热功率 2000W
容量
1.5L
频率
50Hz
14．如图所示的甲，乙两套滑轮装置，每个滑轮的质量均相等，绳重和摩擦忽略不计．用甲装置把重为
100N 重物 G 升高 2m，所用拉力为 62.5N，则甲装置的机械效率为______；若用乙装置提相同的重物，则
F2______F1，η2______η1．
三、作图题（共 7 分） 15．（1）如图 1 所示，根据所给出的滑轮画出绕法（要求所给的滑轮都利用）． （2）在图 2 虚线框中填入电池、电压表或电流表的符号，闭合形关，电路中的两灯都能发光． （3）如图 3 所示，请在虚线框内画出实物图的电路图．
B．
C．
D．
2．通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（ ）
A．合金丝的电阻跟该合金丝的长度有关
B．合金丝的电阻跟合金丝的横截面积无关
C．合金丝两端的电压越大，合金丝的电阻越小
D．通过合金丝的电流越小，合金丝的电阻越大
3．一个中学生向上抛出一个篮球，在篮球上升的过程中，篮球的（ ）
时，越省力的滑轮组其机械效率越大”的说法是______．
五、计算题（本大题共 2 小题，共 13 分） 19．如图所示，用水平向右的力 F 拉着一边长为 10cm、重为 200N 的正方形物体，使其匀速直线运动了 5m，运动时间为 10s，F 做功的功率是 50W．求： （1）此物体静止时，对地面的压强是多少？ （2）在这段时间内，拉力 F 做功是多少？ （3）在这段时间内，拉力 F 的大小是多少？
18．在“测量滑轮组的机械效率”的实验中，某组同学用同样的滑轮组装了如图甲、乙所示的滑轮组，实验
测得的数据如表所示．
次数
物体的重力 G/N
提升高度 h/m
拉力 F/N
绳端移动的 距离 s/m
机械效率 η
1
2
0.1
1
0.3
66.7%
2
3
0.1
1.4
0.3
71.4%
3
4
0.1
1.8
0.3
74.1%
4
2
0.1
（3）小明排除故障后完成了实验，并根据实验数据作出“U﹣I”关系图象如图丙所示，由图可得小灯泡的额
定功率为______W，该小灯泡______（选填“符合”或“不符合”）制造规格；
（4）小明同学在实验过程中还发现：
①闭合开关瞬间灯泡亮度较大，紧接着变暗一点后，亮度才稳定下来，出现这一现象的原因是______；
C．合金丝两端的电压越大，合金丝的电阻越小
D．通过合金丝的电流越小，合金丝的电阻越大
【考点】影响电阻大小的因素．
【分析】电阻大小与导体的长度、材料、横截面积和温度有关，因此在分析电阻的大小时应使用控制变量
法，逐个因素进行比较．
【解答】解：A、粗细均匀的镍铬合金丝，其电阻跟该合金丝的长度有关，故 A 正确；
22．学校实验室新进了一批“2.5V 0.75W”的小灯泡，小明想通过实验探究小灯泡的额定功率是否符合规
格．实验员提供了以下器材：待测小灯泡、铭牌为“50Ω 1A”的滑动变阻器一个、电流表、电压表、二节
1.5V 的干电池、开关、导线．
.....
....
（1）请根据图甲所示的电路图，用笔画线代替导线把图乙所示的实物电路补充完整． （2）正确连接好电路后，闭合开关 S，灯泡不亮，电压表无示数，电流表有示数；移动滑动变阻器的滑 片，电流表示数发生变化，但小灯泡仍不亮，电压表仍无示数，故障可能是______；
A．
B．
C．
D．
【考点】内燃机的四个冲程．
【分析】判断汽油机的四个冲程，先看进气门和排气门的关闭情况，进气门打开的是吸气冲程，排气门打
开的是排气冲程，进气门和排气门都关闭的是压缩冲程或者做功冲程；活塞上行为压缩冲程和排气冲程；
活塞下行为吸气冲程和做功冲程． Nhomakorabea【解答】解：A、排气门开启，活塞上行，气体流出汽缸，是排气冲程；
A．电路的总电阻变大 B．电流表示数变大
.....
....
C．电压表示数变大 D．灯泡变暗 7．电热水壶的加热电阻为 R，水达到 100℃时沸腾，沸腾了一会后，壶内积聚大量水蒸气使 S1 自动断 开，停止加热；若某种原因使 S1 不能断开，水会烧干，直至壶的温度升高到 125℃时 S2 自动断开，才停止 加热，为实现上述功能，应采用下列中哪幅电路图？（ ）
六、综合能力题（本大题共 3 小题，共 20 分） 21．如图所示装置． （1）若使 R 甲与 R 乙的阻值相等，甲、乙两瓶装入质量相等的水和煤油，这样设置可探究的实验是 ______． （2）若用此装置探究通电导体产生的电热跟通过导体的电流、导体的电阻和通电时间的关系： ①要使 R 甲______R 乙；甲瓶装的液体是______，乙瓶装的液体是______； ②还需要的测量器材是______． ③电炉中电阻丝通电一段时间后变得很烫，而连接电炉的导线却不怎么热，根据此实验的结论，可知主要 原因是______ A．通过导线的电流小于通过电阻丝的电流 B．导线的绝缘皮隔热 C．导线散热比电阻丝快 D．导线的电阻远小于电阻丝的电阻，导线上产生的热量很少．
A．动能增加，机械能不变 B．动能减少，重力势能减少
C．动能增加，机械能增加 D．动能减少，重力势能增加
4．如图所示，连入电路中的电阻 R1、R2、R3 允许通过的最大电流分别为 I1、I2、I3，且 I1＞I2＞I3，则此 部分电路中允许通过的最大电流是（ ）
A．I1 B．I2 C．I3 D．I1+I2+I3 5．下列生活情景中，属于通过热传递途径改变物体内能的是（ ） A．锯木头时锯条会变热 B．冬天，人们常常搓手使手变暖 C．冬天，人们常用热水袋取暖 D．铁丝被反复弯折，弯折处会变热 6．如图所示的电路中，电源电压保持不变，闭合开关 S 后，当滑动变阻器的滑片 P 向右移动时，下列判 断正确的是（ ）
B、两气门都关闭，活塞下行，汽缸容积变大，是做功冲程；
C、进气门开启，活塞下行，气体流入汽缸，是吸气冲程；
D、两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程．
故选 D． 2．通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（ ）
A．合金丝的电阻跟该合金丝的长度有关
B．合金丝的电阻跟合金丝的横截面积无关
题，可在图乙电路的基础上加装一个电路元件．请在图乙画出加装元件后的电路图．
.....
....
.....
....
2015-2016 学年广东省清远市清城区九年级（上）期末物理试卷
参考答案与试题解析
一、单项选择题（本大题共 7 小题，每小题 3 分，共 21 分））在每小题列出的四个选项中．只有一个是正 确的．请把所选的选项填在答题卡对应题目表格上 1．如图所示是汽油机的四个冲程，其中属于压缩冲程的是（ ）
②断开开关，指针偏回到最左端，然后再摆动几下才静止在“0”刻度处，指针摆动几下才静止的原因是
______．
23．雨天乘车时，小华发现小车前挡风玻璃上的刮水器随着雨的大小，刮动的速度相应地发生变化．雨停
后，刮水器自动停止工作．小华查阅相关资料后，发现它的工作电路中安装有“雨水检测金属”装置．小华
想，该装置究竟在刮水器工作中起到了什么作用，于是他找来一个如图甲所示的“雨水检测金属”装置，并
A．
B．
C．
D．
二、填空题（本大题共 7 小题，每空 1 分，共 21 分） 8．自然界只存在两种电荷，一种是正电荷，另一种是______电荷．当甲、乙两个通草球出现如图所示情 形时，若甲带正电，则乙带______电或______．
9．家庭电路的电压为______V，教室里的各盏照明灯之间是______联的，当教室里多开一盏照明灯时，电 路的总电阻将______． 10．汽车的散热器用水作冷却剂利用了水______的特性；如果散热器中装有 10kg 的水，在温度升高 10℃ 的过程中水吸收的热量为______J，这相当于完全燃烧______ m3 的天然气放出的热量．[天然气的热值 q=4.2×107J/m3，水的比热容 c 水=4.2×103J/（kg•℃）]． 11．当给某导体两端加 4.5V 电压时，通过导体的电流为 0.3A，此电阻的阻值为______Ω，通电 10min 产生 的电热为______J；当通过该导体的电流增大为原来的 2 倍时，在相等时间内产生的热量是______J． 12．如图所示描述的实验中，表明分子不停做地无规则运动的实验是______，表明做功能改变物体内能的 实验是______，表明分子间存在引力的实验是______．
.....
....
20．如图所示的电路中，电源电压为 12V，电阻 R1=60Ω；当开关 S、S1、S2 都闭合时，电流表的示数为 1.2A，这时灯泡正常发光．（忽略温度对灯泡电阻的影响） （1）求灯泡的额定功率； （2）当开关 S 闭合，S1、S2 断开时，电流表的示数为 0.5A，求灯泡工作 5min 消耗的电能．
