电机学第四版华中科技大学出版社课后答案第一章1.1 电机和变压器的磁路主要采用硅钢片制成。
硅钢片具有良好的导磁性能，其磁导率极高（可达到真空磁导率的数百乃至数千倍），能减小电机和变压器的体积。
同时由于硅钢片加入了半导体硅，增加了材料的电阻率，从而能有效降低材料在交变磁场作用下产生的磁滞损耗和涡流损耗。
1.2 铁磁材料在交变磁场的作用下，磁畴之间相互摩擦产生的能量损耗称为磁滞损耗。
当交变磁通穿过铁磁材料时，将在其中感应电动势和产生涡流,涡流产生的焦耳损耗称为涡流损耗。
磁滞损耗和涡流损耗合在一起称为铁耗。
在铁磁材料重量一定的情况下,铁耗P Fe的大小与磁场交变的频率f和最大磁通密度B m之间的关系为P Fe C ∝fβB2m 式中, β为频率指数，与材料性质有关,其值在1.2~1.6之间。
因此，铁耗与最大磁通密度的平方、磁通交变频率f的β次方成正比。
1.3 变压器电动势是线圈与磁场相对静止，单由磁通随时间变化而在线圈中产生的感应电动势，与变压器工作时的情况一样，并由此而得名。
运动电动势是磁场恒定时，单由线圈(或导体)与磁场之间的相对运动所产生。
变压器电动势的大小与线圈匝数及与线圈交链的做通随时间的变化率成正比;运动电动势的大小与导体长度、导体与磁场间相对运动的速度以及磁通密度成正比。
1.4 当铁磁材料中的磁通密度B达到定的程度后.B的增加随着外加场H的增加而逐渐变慢，磁导率减小，这种现象称为磁饱和现象。
1.5 磁通、磁动势、磁阻分别和电路中的电流、电动势和电阻对应,磁路的基本定律分别和电路中的基本定律对应。
磁路的基本定律有磁路欧姆定律中Φ=F/R m=Λm F,磁路基尔霍夫第一定律中ΣΦ=0,磁路基尔霍夫第二定律ΣF= ΣHl= ΣΦR m。
当铁芯磁路上有几个磁动势同时作用时，磁路计算一般不能用叠加原理。
因为铁芯磁路存在饱和现象。
饱和时，磁阻不是一个常数,因此不能用叠加原理。
若铁芯中的磁通密度很小，没有饱和，则可以用叠加原理。

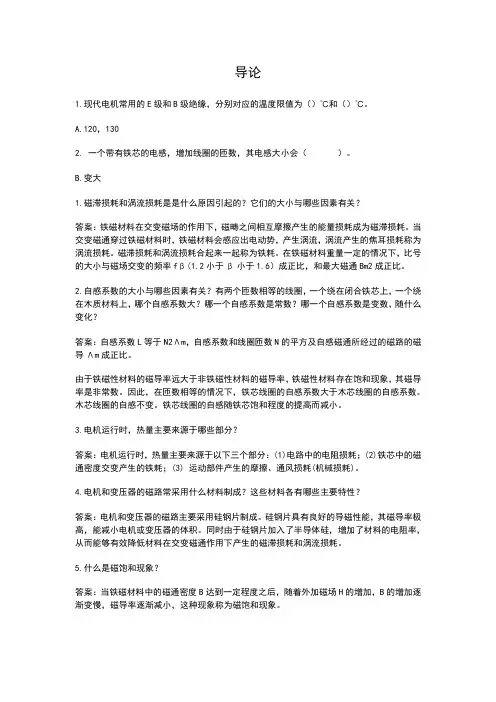

华中科技大学网络教育《电机学》试题答案
导论1.现代电机常用的E级和B级绝缘，分别对应的温度限值为（）℃和（）℃。
A.120，1302. 一个带有铁芯的电感，增加线圈的匝数，其电感大小会（）。
B.变大1.磁滞损耗和涡流损耗是是什么原因引起的？它们的大小与哪些因素有关？答案：铁磁材料在交变磁场的作用下，磁畴之间相互摩擦产生的能量损耗成为磁滞损耗。
当交变磁通穿过铁磁材料时，铁磁材料会感应出电动势，产生涡流，涡流产生的焦耳损耗称为涡流损耗。
磁滞损耗和涡流损耗合起来一起称为铁耗。
在铁磁材料重量一定的情况下，比号的大小与磁场交变的频率fβ(1.2小于β小于1.6）成正比，和最大磁通Bm2成正比。
2.自感系数的大小与哪些因素有关？有两个匝数相等的线圈，一个绕在闭合铁芯上，一个绕在木质材料上，哪个自感系数大？哪一个自感系数是常数？哪一个自感系数是变数，随什么变化？答案：自感系数L等于N2Λm，自感系数和线圈匝数N的平方及自感磁通所经过的磁路的磁导Λm成正比。
由于铁磁性材料的磁导率远大于非铁磁性材料的磁导率，铁磁性材料存在饱和现象，其磁导率是非常数。
因此，在匝数相等的情况下，铁芯线圈的自感系数大于木芯线圈的自感系数。
木芯线圈的自感不变。
铁芯线圈的自感随铁芯饱和程度的提高而减小。
3.电机运行时，热量主要来源于哪些部分？答案：电机运行时，热量主要来源于以下三个部分：(1)电路中的电阻损耗；(2)铁芯中的磁通密度交变产生的铁耗；(3) 运动部件产生的摩擦、通风损耗(机械损耗)。
4.电机和变压器的磁路常采用什么材料制成？这些材料各有哪些主要特性？答案：电机和变压器的磁路主要采用硅钢片制成。
硅钢片具有良好的导磁性能，其磁导率极高，能减小电机或变压器的体积。
同时由于硅钢片加入了半导体硅，增加了材料的电阻率，从而能够有效降低材料在交变磁通作用下产生的磁滞损耗和涡流损耗。
5.什么是磁饱和现象？答案：当铁磁材料中的磁通密度B达到一定程度之后，随着外加磁场H的增加，B的增加逐渐变慢，磁导率逐渐减小，这种现象称为磁饱和现象。
(完整版)《电机学》习题三答案
《电机学》习题三答案一、单项选择题（本大题共25小题，每小题2分，共50分）1、在电机和变压器铁心材料周围的气隙中（ A ）磁场。
A、存在；B、不存在；C、存在均匀； C、不好确定。
2、直流发电机的电刷逆转向移动一个小角度，电枢反应性质为（ B ）。
A、去磁与交磁；B、增磁与交磁；C、去磁；D、增磁。
3、直流电动机的基本结构主要由（ B ）两大部分构成。
A、静止的铁心，旋转的绕组；B、静止的磁极，旋转的电枢；C、静止的电枢，旋转的磁极；D、静止的绕组，旋转的铁心。
4、他励直流电机并联于220V电网上，已知支路对数为1，极对数为2，电枢总导体数为372，转速1500r/min，磁通0.011wb，该直流电机为（ B ）。
A、发电机状态；B、电动机状态；C、能耗制动状态；D、反接制动状态。
5、直流电动机的额定功率指（ B ）。
A、转轴上吸收的机械功率；B、转轴上输出的机械功率；C、电枢端口吸收的电功率；D、电枢端口输出的电功率。
6、原动机拖动直流并励发电机空载运行，正转时能够建立起稳定的端电压，则反转时（ C ）。
A、能够建立起与正转时极性相反的稳定端电压；B、能够建立起与正转时极性相同的稳定端电压C、不能建立起稳定的端电压D、无法确定将（ B ）。
7、若并励直流发电机转速上升20％，则空载时发电机的端电压UA、升高20％；B、升高大于20％；C、升高小于20％；D、不变。
8、直流电机的铁损、铜损分别( C )。
A、随负载变化，随负载变化；B、随负载变化，不随负载变化；C、不随负载变化，随负载变化；D、不随负载变化，不随负载变化。
9、一台变比为k＝5的变压器，从低压侧作空载实验，求得副边的励磁阻抗标幺值为10，那么原边的励磁阻抗标幺值是（ A ）。
Ａ、10； Ｂ、250； Ｃ、0.4； D 、2。
10、额定容量为N 100KVA S =,额定电压1N 2N /35000/400V U U =的三相变压器，其副边额定 电流为( A )。
电机学课后习题答案第三章习题
一、填空题1. 直流电机的电枢绕组的元件中的电动势和电流是_____________ 。
答：交流的。
2. 一台并励直流电动机，如果电源电压和励磁电流|f不变，当加上一恒定转矩的负载后，发现电枢电流超过额定值，有人试在电枢回路中接一电阻来限制电流，此方法 ____________ 串入电阻后，电动机的输入功率P1将 _________ ，电枢电流l a ___________ ，转速n将____________ 电动机的效率n将____________ 。
答：不行，不变，不变，下降，下降。
3. 电枢反应对并励电动机转速特性和转矩特性有一定的影响，当电枢电流l a增加时，转速n将 ___________ ，转矩T e将___________ 。
答：下降，增加。
4. 电磁功率与输入功率之差，对于直流发电机包括____________________________ 损耗；对于直流电动机包括__________________________ 损耗。
答：空载损耗功率，绕组铜损耗。
5. 一台并励直流电动机拖动恒定的负载转矩，做额定运行时，如果将电源电压降低了20%,则稳定后电机的电流为___________ 倍的额定电流（假设磁路不饱和）。
答：1.25倍。
二、选择题1. 把直流发电机的转速升高2 0 %，他励方式运行空载电压为U oi，并励方式空载电压为U 02，则______A:U01 = U02 , B：U01 < U02 , C：U01 > U02。
答: B2. 一台并励直流电动机，在保持转矩不变时，如果电源电压U降为0.5U N，忽略电枢反应和磁路饱和的影响，此时电机的转速__________ 。
A :不变，B :转速降低到原来转速的0.5倍，C :转速下降，D :无法判定。
答：C3. _________________________________________________________________ 在直流电机中，公式E a=C^n①和T =C/J I a中的①指的是 _______________________________ 。
《电机学》(华中科大出版社,辜承林,第二版)课后答案
第二章 直流电机 2．1 为什么直流发电机能发出直流电流？如果没有换向器，电机能不能发出直流电流？换向器与电刷共同把电枢导体中的交流电流，“换向”成直流电，如果没有换向器，电机不能发出直流电。
2．2 试判断下列情况下，电刷两端电压性质 （1）磁极固定，电刷与电枢同时旋转； （2）电枢固定，电刷与磁极同时旋转。
(1)交流 ∵电刷与电枢间相对静止，∴电刷两端的电压性质与电枢的相同。
（2）直流 电刷与磁极相对静止，∴电刷总是引出某一极性下的电枢电压，而电枢不动，磁场方向不变 ∴是直流。
2．3 在直流发电机中，为了把交流电动势转变成直流电压而采用了换向器装置；但在直流电动机中，加在电刷两端的电压已是直流电压，那么换向器有什么呢？ 直流电动机中，换向法把电刷两端的直流电压转换为电枢内的交流电，以使电枢无论旋转到N 极下，还是S 极下，都能产生同一方向的电磁转矩 2．4 直流电机结构的主要部件有哪几个？它们是用什么材料制成的，为什么？这些部件的功能是什么？有7个 主磁极 换向极， 机座 电刷 电枢铁心，电枢绕组，换向器 见备课笔记2．5 从原理上看，直流电机电枢绕组可以只有一个线圈做成，单实际的直流电机用很多线圈串联组成，为什么？是不是线圈愈多愈好？一个线圈产生的直流脉动太大，且感应电势或电磁力太小，线圈愈多，脉动愈小，但线圈也不能太多，因为电枢铁心表面不能开太多的槽，∴线圈太多，无处嵌放。
2．6 何谓主磁通？何谓漏磁通？漏磁通的大小与哪些因素有关？主磁通： 从主极铁心经气隙，电枢，再经过相邻主极下的气隙和主极铁心，最后经定子绕组磁轭闭合，同时交链励磁绕组和电枢绕组，在电枢中感应电动势，实现机电能量转换。
漏磁通： 有一小部分不穿过气隙进入电枢，而是经主极间的空气隙钉子磁轭闭合，不参与机电能量转换，δΦ与饱和系数有关。
2．7 什么是直流电机的磁化曲线？为什么电机的额定工作点一般设计在磁化曲线开始弯曲的所谓“膝点”附近？磁化曲线：00()f F Φ= 0Φ-主磁通，0F 励磁磁动势设计在低于“膝点”，则没有充分利用铁磁材料，即 同样的磁势产生较小的磁通0Φ，如交于“膝点”，则磁路饱和，浪费磁势，即使有较大的0F ，若磁通0Φ基本不变了，而我的需要是0Φ（根据E 和m T 公式）选在膝点附近好处：①材料利用较充分②可调性好③稳定性较好。
电机学第四版华中科技大学出版社课后答案Word版
电机学第四版华中科技大学出版社课后答案第一章1.1 电机和变压器的磁路主要采用硅钢片制成。
硅钢片具有良好的导磁性能，其磁导率极高（可达到真空磁导率的数百乃至数千倍），能减小电机和变压器的体积。
同时由于硅钢片加入了半导体硅，增加了材料的电阻率，从而能有效降低材料在交变磁场作用下产生的磁滞损耗和涡流损耗。
1.2 铁磁材料在交变磁场的作用下，磁畴之间相互摩擦产生的能量损耗称为磁滞损耗。
当交变磁通穿过铁磁材料时，将在其中感应电动势和产生涡流,涡流产生的焦耳损耗称为涡流损耗。
磁滞损耗和涡流损耗合在一起称为铁耗。
在铁磁材料重量一定的情况下,铁耗P Fe的大小与磁场交变的频率f和最大磁通密度B m之间的关系为P Fe C ∝fβB2m式中, β为频率指数，与材料性质有关,其值在1.2~1.6之间。
因此，铁耗与最大磁通密度的平方、磁通交变频率f的β次方成正比。
1.3 变压器电动势是线圈与磁场相对静止，单由磁通随时间变化而在线圈中产生的感应电动势，与变压器工作时的情况一样，并由此而得名。
运动电动势是磁场恒定时，单由线圈(或导体)与磁场之间的相对运动所产生。
变压器电动势的大小与线圈匝数及与线圈交链的做通随时间的变化率成正比;运动电动势的大小与导体长度、导体与磁场间相对运动的速度以及磁通密度成正比。
1.4 当铁磁材料中的磁通密度B达到定的程度后.B的增加随着外加场H的增加而逐渐变慢，磁导率减小，这种现象称为磁饱和现象。
1.5 磁通、磁动势、磁阻分别和电路中的电流、电动势和电阻对应,磁路的基本定律分别和电路中的基本定律对应。
磁路的基本定律有磁路欧姆定律中Φ=F/R m=Λm F,磁路基尔霍夫第一定律中ΣΦ=0,磁路基尔霍夫第二定律ΣF= ΣHl= ΣΦR m。
当铁芯磁路上有几个磁动势同时作用时，磁路计算一般不能用叠加原理。
因为铁芯磁路存在饱和现象。
饱和时，磁阻不是一个常数,因此不能用叠加原理。
若铁芯中的磁通密度很小，没有饱和，则可以用叠加原理。
第六章习题答案 电机学--华科
6.2答：转子的转速与电源的频率之间保持严格的pf n n 1160==关系的交流电机称为同步电机。
其转速与它的极数成反比。
75r/min 、50Hz 的电机其极数为80。
（注意：p 为极对数，而不是极数）6.4答：汽轮发电机的主要结构特点是，外形细长。
由于汽轮机等热力机械只有在高转速下才有较高的效率，因此汽轮发电机的一般做成转速最高的两极式。
由于转速较高，不允许转子表面有凸起的磁极，因此做成隐极式。
由于转速较高，离心力大，转子的直径较小。
由Φ=11144.4n k fN E 知，当电枢匝数一定时，为了产生一定的电动势，电机必须有一定的磁通。
为了满足对磁通的要求，电机转子的直径又比较小，只有增加电机转子的长度（τBl BA ==Φ），故隐极发电机外形细长。
而水轮发电机由于转速较低，其转子为凸极式，外形短粗。
6.7 答：电枢反应以同步转速相对于电枢顺时针旋转，相对于定子静止不动。
6.8答：电枢反应与负载的关系为：当负载为纯电阻性时（此处的负载指的是包括电枢绕组的同步阻抗在内的总负载阻抗），电枢反应为纯交轴电枢反应；当负载为纯电感性负载时电枢反应为直轴去磁电枢反应；当负载为纯电容性时电枢反应为直轴助磁电枢反应。
（1） 负载为纯电阻，但由于电枢绕组有同步电抗，故电枢反应既有交轴电枢反应，又有直轴去磁电枢反应。
（2） 负载为纯电容性，但由于8.0*=CX ，而电机的同步电抗0.1*=t X ，因此总的负载仍呈纯电感性（忽略电枢电阻），电枢反应为直轴去磁电枢反应。
（3） 纯电感性负载，电枢反应仍为直轴去磁电枢反应。
（4） 由于容抗大于感抗，故总的负载的性质为电容性，电枢反应为直轴助磁电枢反应。
6.12 根据隐极发电机和凸极同步发电机的相量图的几何关系证明，证明过程略。
6.17答：忽略电枢电阻时，短路时电枢反应的性质为直轴去磁电枢反应，因此磁动势平衡方程式a f δF F F +=就变成了简单的代数相加的关系δF F F a f +=。
电机学第五版课后答案 -修订版
《电机学》（第五版）课后习题解答系别：电气工程系系授课教师： *** * 日期： 2017.05.2 0第一章 磁路1-1 磁路的磁阻如何计算？磁阻的单位是什么？答： 磁路的磁阻与磁路的几何形状（长度、面积）和材料的导磁性能有关，计算公式为AlR m μ=，单位：Wb A1-2 磁路的基本定律有那几条？当铁心磁路上有几个磁动势同时作用时，能否用叠加原理来计算磁路？为什么？答： 有安培环路定律，磁路的欧姆定律，磁路的串联定律和并联定律；不能，因为磁路是非线性的，存在饱和现象。
1-3 基本磁化曲线与初始磁化曲线有何区别？计算磁路时用的是哪一种磁化曲线？答： 起始磁化曲线是将一块从未磁化过的铁磁材料放入磁场中进行磁化，所得的)(H f B =曲线；基本磁化曲线是对同一铁磁材料，选择不同的磁场强度进行反复磁化，可得一系列大小不同的磁滞回线，再将各磁滞回线的顶点连接所得的曲线。
二者区别不大。
磁路计算时用的是基本磁化曲线。
1-4 铁心中的磁滞损耗和涡流损耗是怎样产生的，它们各与哪些因素有关？答： 磁滞损耗：铁磁材料置于交变磁场中，被反复交变磁化，磁畴间相互摩擦引起的损耗。
经验公式V fB C p nmh h ≈。
与铁磁材料的磁滞损耗系数、磁场交变的频率、铁心的体积及磁化强度有关；涡流损耗：交变的磁场产生交变的电场，在铁心中形成环流（涡流），通过电阻产生的损耗。
经验公式G B f C p m Fe h 23.1≈。
与材料的铁心损耗系数、频率、磁通及铁心重量有关。
1-5 说明交流磁路和直流磁路的不同点。
答： 直流磁路中的磁通是不随时间变化的，故没有磁滞、涡流损耗，也不会在无相对运动的线圈中感应产生电动势，而交流磁路中的磁通是随时间而变化的，会在铁心中产生磁滞、涡流损耗，并在其所匝链的线圈中产生电动势，另外其饱和现象也会导致励磁电流、磁通，感应电动势波形的畸变，交流磁路的计算就瞬时而言，遵循磁路的基本定律。
1-6 电机和变压器的磁路通常采用什么材料构成？这些材料有什么特点？答：磁路：硅钢片。
