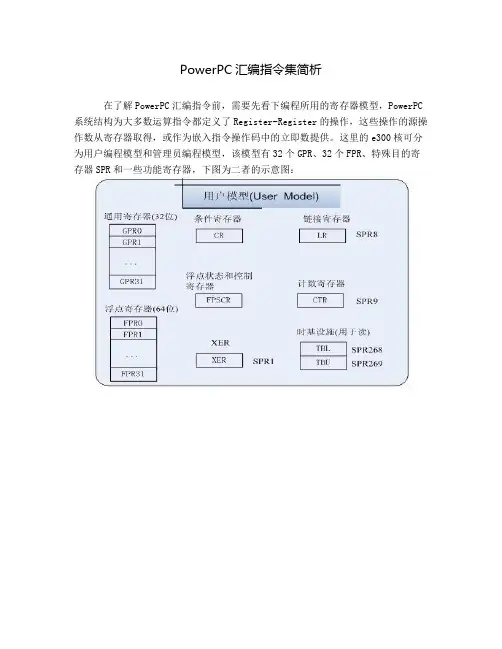

PowerPC汇编指令集简析在了解PowerPC汇编指令前，需要先看下编程所用的寄存器模型，PowerPC 系统结构为大多数运算指令都定义了Register-Register的操作，这些操作的源操作数从寄存器取得，或作为嵌入指令操作码中的立即数提供。

这里的e300核可分为用户编程模型和管理员编程模型，该模型有32个GPR、32个FPR、特殊目的寄存器SPR和一些功能寄存器，下图为二者的示意图：上面这些寄存器可能不太好理解，因为名字和Intel汇编不一样，其实，可以这样理解，GPR就相当于EAX/EBX/ECX，而CTR则完全就是ECX的功能，是吧?区别就是没有堆栈而已咯。

CR被分为8段，每段4位，分别代表LT、GT、EQ和SO(小于、大于、等于和溢出)；LR用于记录跳转地址；特殊寄存器XER用于记录溢出和进位标志；FPSCR用于记录浮点运算类型和异常等。

再看下指令集，大部分的CPU指令集可分为：数据读写、数值计算、流程控制和设备管理四个部分，由于PowerPC使用RISC，指令字长为32bit，Endian一般是可调的，默认为大端，另外，PowerPC没有栈，所以程序需要自己实现相关操作。

首先为运算和逻辑指令，列举如下：它们与通用寄存器有关，源数据来自GPR 或16 位立即数，目的是GPR 寄存器，操作为32 位，GPR 中存放32 位更新数据。

大多数指令都可以根据字面意思理解其作用，注意还有一个“cntlzw”指令，意为计算字中的第一个0，用于在一个字中找到1时将一个指令中的0的数量找出，它在决定例外寄存器中最高优先服务时有用。

下面是数据读写指令，它们对数据在存储器中核通用寄存器中的传送很有用，若数据小于传送长度(单字，半字或字节)，指令会使数据变位为32位，将不同位填0或符号扩展。

指令列举如下：这里需要注意的是上面列举的lbz和lhz两个指令并不完全等同于moval,[ebx]和mov ax,[ebx+10]这两个，因为前面两个是将字节和半字加载到r3时还清空了高位，而后两条指令只是加载数据到eax，并不会清空高位。

汇编语言指令详解大全

汇编语言指令详解大全助记符指令说明字节数周期数（数据传递类指令）MOV A，Rn 寄存器传送到累加器 1 1MOV A，direct直接地址传送到累加器2 1MOV A，@Ri 累加器传送到外部RAM(8 地址)1 1MOV A，#data 立即数传送到累加器 2 1 MOV Rn，A 累加器传送到寄存器 1 1MOV Rn，direct直接地址传送到寄存器2 2MOV Rn，#data累加器传送到直接地址2 1MOV direct，Rn寄存器传送到直接地址2 1MOV direct，direct直接地址传送到直接地址3 2MOV direct，A累加器传送到直接地址2 1MOV direct，@Ri间接RAM 传送到直接地址2 2MOV direct，#data立即数传送到直接地址3 2MOV @Ri，A 直接地址传送到直接地址1 2MOV @Ri，direct直接地址传送到间接RAM2 1MOV @Ri，#data立即数传送到间接RAM2 2MOV DPTR，#data1616 位常数加载到数据指针3 1MOVC A，@A+DPTR代码字节传送到累加器1 2MOVC A，@A+PC 代码字节传送到累加器1 2MOVX A，@Ri 外部RAM(8 地址)传送到累加器1 2MOVX A，@DPTR 外部RAM(16 地址)传送到累加器1 2MOVX @Ri，A 累加器传送到外部RAM(8 地址)1 2MOVX @DPTR，A 累加器传送到外部RAM(16 地址)1 2PUSH direct 直接地址压入堆栈 2 2 POP direct 直接地址弹出堆栈 2 2 XCH A,Rn 寄存器和累加器交换 1 1XCH A,direct直接地址和累加器交换2 1XCH A, @Ri 间接RAM 和累加器交换1 1XCHD A, @Ri间接RAM 和累加器交换低4 位字节1 1 (算术运算类指令)INC A 累加器加1 1 1 INC Rn 寄存器加1 1 1 INC direct 直接地址加1 2 1 INC @Ri 间接RAM 加1 1 1 INC DPTR 数据指针加1 1 2 DEC A 累加器减1 1 1 DEC Rn 寄存器减1 1 1 DEC direct 直接地址减1 2 2 DEC @Ri 间接RAM 减1 1 1MUL AB 累加器和B 寄存器相乘1 4DIV AB 累加器除以B 寄存器 1 4 DA A 累加器十进制调整 1 1ADD A,Rn 寄存器与累加器求和 1 1ADD A,direct 直接地址与累加器求和2 1ADD A,@Ri 间接RAM 与累加器求和1 1ADD A,#data 立即数与累加器求和 2 1ADDC A,Rn 寄存器与累加器求和(带进位)1 1ADDC A,direct 直接地址与累加器求和(带进位)2 1ADDC A,@Ri 间接RAM 与累加器求和(带进位)1 1ADDC A,#data 立即数与累加器求和(带进位)2 1SUBB A,Rn 累加器减去寄存器(带借位)1 1SUBB A,direct 累加器减去直接地址 2 1(带借位)SUBB A,@Ri 累加器减去间接RAM(带借位)1 1SUBB A,#data累加器减去立即数(带借位)2 1 (逻辑运算类指令)ANL A,Rn 寄存器“与”到累加器1 1ANL A,direct 直接地址“与”到累加器2 1ANL A,@Ri 间接RAM“与”到累加器1 1ANL A,#data 立即数“与”到累加器2 1ANL direct,A 累加器“与”到直接地址2 1ANL direct, 立即数“与”到直接 3 2#data 地址ORL A,Rn 寄存器“或”到累加器1 2ORL A,direct 直接地址“或”到累加器2 1ORL A,@Ri 间接RAM“或”到累加器1 1ORL A,#data 立即数“或”到累加器2 1ORL direct,A 累加器“或”到直接地址2 1ORL direct,#data立即数“或”到直接地址3 1XRL A,Rn 寄存器“异或”到累加器1 2XRL A,direct 直接地址“异或”到累加器2 1XRL A,@Ri 间接RAM“异或”到累加器1 1XRL A,#data 立即数“异或”到累加器2 1XRL direct,A 累加器“异或”到直接地址2 1XRL direct,#data立即数“异或”到直接地址3 1CLR A 累加器清零 1 2 CPL A 累加器求反 1 1 RL A 累加器循环左移 1 1RLC A 带进位累加器循环左移1 1RR A 累加器循环右移 1 1RRC A 带进位累加器循环右移1 1SWAP A 累加器高、低4 位交 1 1换(控制转移类指令)JMP @A+DPTR 相对DPTR 的无条件间接转移1 2JZ rel 累加器为0 则转移2 2JNZ rel 累加器为1 则转移2 2CJNE A,direct,rel 比较直接地址和累加器,不相等转移3 2CJNE A,#data,rel 比较立即数和累加器,不相等转移3 2CJNE Rn,#data,rel 比较寄存器和立即数,不相等转移2 2CJNE @Ri,#data,rel 比较立即数和间 3 2接RAM,不相等转移DJNZ Rn,rel 寄存器减1,不为0 则转移3 2DJNZ direct,rel 直接地址减1,不为0 则转移3 2NOP 空操作,用于短暂延时1 1ACALL add11 绝对调用子程序 2 2 LCALL add16 长调用子程序 3 2 RET 从子程序返回 1 2RETI 从中断服务子程序返回1 2AJMP add11 无条件绝对转移 2 2 LJMP add16 无条件长转移 3 2 SJMP rel 无条件相对转移 2 2(布尔指令)CLR C 清进位位 1 1 CLR bit 清直接寻址位 2 1 SETB C 置位进位位 1 1 SETB bit 置位直接寻址位 2 1 CPL C 取反进位位 1 1 CPL bit 取反直接寻址位 2 1ANL C,bit 直接寻址位“与”到进位位2 2ANL C，/bit 直接寻址位的反码“与”到进位位2 2ORL C,bit 直接寻址位“或”到进位位2 2ORL C，/bit 直接寻址位的反码“或”到进位位2 2MOV C,bit 直接寻址位传送到进位位2 1MOV bit, C 进位位位传送到直接 2 2寻址JC rel 如果进位位为1 则转移2 2JNC rel 如果进位位为0 则转移2 2JB bit，rel如果直接寻址位为1则转移3 2JNB bit，rel如果直接寻址位为0则转移3 2JBC bit，rel直接寻址位为1 则转移并清除该位2 2（伪指令）ORG 指明程序的开始位置DB 定义数据表DW 定义16 位的地址表EQU 给一个表达式或一个字符串起名DATA 给一个8 位的内部RAM起名XDATA 给一个8 位的外部RAM 起名BIT 给一个可位寻址的位单元起名END 指出源程序到此为止（指令中的符号标识）Rn 工作寄存器R0-R7Ri 工作寄存器R0 和R1@Ri 间接寻址的8 位RAM 单元地址（00H-FFH）#data8 8 位常数#data16 16 位常数addr16 16 位目标地址，能转移或调用到64KROM 的任何地方addr11 11 位目标地址，在下条指令的2K 范围内转移或调用Rel 8 位偏移量，用于SJMP 和所有条件转移指令，范围-128～+127Bit 片内RAM 中的可寻址位和SFR 的可寻址位Direct 直接地址，范围片内RAM 单元（00H-7FH）和80H-FFH$ 指本条指令的起始位置。

汇编语言指令集

汇编语言指令集汇编语言程序设计1.1 8086微处理器的寻址方式为了找到操作数所存放的位置的操作成为寻址方式。

8086汇编语言共有四种寻址方式。

8086CPU内部寄存器可用助记符表示如下：8位寄存器名称;AL,AH,BL,BH,CL,CH,DL,DH.16位寄存器名称;AX, BX, CX,DX, SI, DI,SP,BP.段寄存器名称：CS，DS，ES，SS。

3. 2.1 立即数寻址立即数寻址方式指令中包含有操作数，此类指令一般用于对CPU 中的寄存器赋值。

例如：MOV AL,8 ；将8位数据送到寄存器AL中MOV AX，16H ；将16位的数据0016H送到寄存器AX中，因为AX寄存器；是16位的，它由AH和AL组成，执行这条指令后AH 中内；容为00，AL中内容为16H。

所以(AX)= 0016H立即数寻址的特点是数据直接在指令中给出，操作直接在CPU中进行，不需要总线周期。

3.2.2寄存器寻址寄存器寻址指操作数在指令的寄存器中。

此类指令的操作都在CPU内部的寄存器中进行，所以执行时间短。

例如：ADD AL,BL ；把寄存器AL中内容和寄存器BL中内容相加的结果送AL寄存器寄存器寻址的特点是，操作在CPU的寄存器间进行，不需要总线周期。

3.2.3直接寻址直接寻址指操作数在CPU外部的存储器中．需要通过数据总线才能把数据取出进行操作。

例如：MOV AL，[2010] ；把内存2010单元中的内容送到CPU的AL 寄存器中直接寻址的特点是指令中有个操作数在内存中，指令执行时需要总线周期操作。

3.2.4寄存器间接寻址寄存器间接寻址指操作数以寄存器中的内容作为地址指向内存的某一单元。

例如：MOV AL，[BX] ；以BX中的内容作为内存单元的地址，把该内存单元中的可用于寄存器间接寻址的寄存器为BX,BP,DI,SI.3.3 8086汇编指令系统3.3.1 可执行指令1，传送类指令传送指令用于实现CPU个寄存器之间，CPU的各寄存器和存储器之间，CPU 的各寄存器和输入/输出的个端口之间进行数据传递。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第十三讲PSoC汇编语言指令集微处理器能执行的所有指令的集合称为指令系统。

所谓机器语言就是指令的二进制编码表示，而汇编语言则是指令的符号表示。

微处理器只能识别二进制数，因此只有用二进制表示的机器语言，微处理器能直接执行，用机器语言编写的程序称手编程序。

鉴于机器语言具有程序长、不易书写、难于阅读和维护、容易出错且不容易查找等缺点，为此使用带有一定意义的符号来表示指令，通常把表示指令的符号称之为助记符。

以助记符表示的指令就是汇编语言，使用汇编语言编写的程序称汇编程序。

指令系统是由生产厂商定义的，不同厂商针对不同的微处理器所定义的专用指令系统不同，PSoC也一样，因此这类用汇编语言编写的程序没有通用性，无法直接移植。

由于PSoC 是采用M8C内核，不同于Intel ×86处理器，因此要掌握和应用PSoC，用户必须学习它的指令系统，区别它与Intel×86以及其它处理器指令系统的不同。

M8C指令集中共包含136条指令，按其功能划分为6类：分别是算术运算类指令、逻辑运算类指令、移位类指令、数据传送类指令、转移控制类指令以及处理器类指令。

13.1 算术运算类指令1. 不带进位加法指令ADD功能：计算两个操作数的和，并将结果替代第一个操作数。

如果它们的和大于255，那么标志寄存器CF位置1；如果它们的和等于0，那么标志寄存器中的ZF位将置1。

指令ADD SP,expr(表达式)在任何情况下均不影响标志寄存器。
