伽玛测井规范
伽玛测井规范

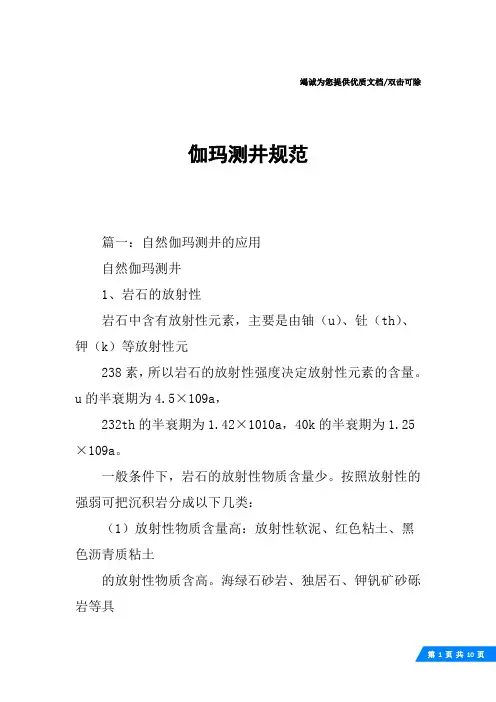

竭诚为您提供优质文档/双击可除伽玛测井规范篇一：自然伽玛测井的应用自然伽玛测井1、岩石的放射性岩石中含有放射性元素，主要是由铀（u）、钍（th）、钾（k）等放射性元238素，所以岩石的放射性强度决定放射性元素的含量。
u的半衰期为4.5×109a，232th的半衰期为1.42×1010a，40k的半衰期为1.25×109a。
一般条件下，岩石的放射性物质含量少。
按照放射性的强弱可把沉积岩分成以下几类：（1）放射性物质含量高：放射性软泥、红色粘土、黑色沥青质粘土的放射性物质含高。
海绿石砂岩、独居石、钾钒矿砂砾岩等具有高放射性含量。
（2）放射性物质含量中等：浅海相和陆上沉积的砂质岩石，如泥质砂岩、泥质石灰岩、泥灰岩等。
（3）放射性物质含量少：砂层、砂岩、石灰岩等。
（4）放射性物质含量很少：硬石膏、岩盐、煤和沥青等。
2、自然伽玛测井的刻度和单位美国石油学会在休斯敦建立了自然伽玛玛刻度井。
该刻度井有两个低放射性地层，一个高放射性地层，高放射性地层中含钾4%，铀13mg/l，钍24mg/l，三者分别占总放射量的19%、47%和34%。
定义高放射性地层与低放射性地层读数之差为200api 单位，作为标准刻度单位。
现今自然伽玛测井的横向比例都用api单位。
3、自然伽玛曲线的应用：（1）划分岩性主要是根据地层中泥质含量的变化引起自然伽玛曲线幅度变化来区分不同的岩性。
纯石灰岩、纯砂岩、白云岩、硬石膏、石膏、煤及岩盐等，自然伽玛显示低值；（硬石膏和纯石灰岩为15-20api单位，白云岩和纯砂岩为20-30api单位）火山灰、泥岩显示高自然伽玛；含泥质岩石自然伽玛显示中值，且随着泥质含量的增减而变化；（泥岩的伽玛值在75-150api单位，平均为100api单位）（2）地层对比地层自然伽玛幅度与地层中所含的液体性质无关，地层水的矿化度对其也无影响，地层对比时一般常用厚层状泥岩做标志层。
（3）估算地层中泥质含量首先用自然伽玛相对幅度的变化计算出泥质含量指数i：igR=（gR目的－gRmin）／（gRmax－gRmin）式中：gR目的——目的层自然伽玛幅度；gRrmax——纯泥岩的自然伽玛幅度；gRrmin——纯砂岩的自然伽玛幅度。
测井原理9自然伽马测井
c):放射性核素示踪测井。这种方法是利 用放射核素作为示踪剂，将掺入流体中，并 注入到井内，通过流体在井中的流动而使核 素分布到各种孔隙空间。利用核γ测井对示 踪剂进行追踪测量，确定流体的运动状态及 其分布规律。 d):核成像测井。如核磁共振成像测井等。 20世纪30年代末，在美国以及前苏联出现 自然伽马测井； 我国1956年最先在玉门油田使用。
4 核衰变
放射性核素的原子核自发释放出一种带电离子,蜕变 成为另外原子核同时放射出伽马射线的过程称为核衰变
基态—原子核可处于不同的能量状态，能量最低状 态。 激发态—原子核处于比基态高的能量状态，即原子 核被激发了。 放射性—放射性核素都能自发的放出各种射线。 有的发射α射线，有的发射β射线，有 的在发射α射线或β射线的同时还在发 射γ射线，有的三种射线都有。原子核 自发的放射出各种射线而自身发生变化 的现象称为放射性。 235 238 232 放射性核素有天然（自然）的： U U Th 等，和人工（生产）放射性核素： 40 K 60 137
例如：
通常写成
12
C
12C的质量为：11.996709u，则质量数为：12
4
He
的质量为4.001506u，则质量数
A=4；
2 原子的结构
中子
原子核
原子
质子 正电荷 核外电子 负电荷
A 原子的标记形式： Z
XN
X是该原子的化学元素符号； A为质量数----即以u为单位原子核质量四舍五入的整数. Z---质子数（即原子序数）； N为中子数 即；N=A-Z，在实际工作中往 往只写出元素符 号和质量数，即写成 ：
2 曲线测量过程
自然伽马测井仪器包括两部分， 地面仪器： 井下仪器: 探测器 放大电路等 地层中的伽马射线通过泥浆到达探测器,探 测器把它变成电脉冲进行放大形成电信号,再通 过电缆到达地面仪器,变换成电脉冲数/每分钟 (强度)进行记录 井下仪器在井内自下而上移动测量,就连续 记录井剖面岩层的自然伽马强度,称为自然伽马 测井曲线(GR). 一般认为伽马射线在沉积岩中的平均穿透深 度约30cm，在考虑到井内泥浆的吸收作用，对 实际地层的探测深度往往不超过20cm，只在储 集层冲洗带范围内。
地球物理测井4(自然伽马及自然伽马能谱测井)
4 自然伽马及自然伽马能谱测井
自然伽马测井（GR）及自然伽马能谱 测井（NGS）,不同于SP测井,它们属于核测 井的范畴。 即是根据岩石及其孔隙流体的核物理 性质来研究井剖面的一类测井方法 。
4 自然伽马及自然伽马能谱测井
自然伽马测井及自然伽马能谱测井是 在井内测量岩层中自然存在的放射性元素 核衰变过程中放射出来的伽马射线的强度 来研究岩层的一种方法 。
4.2.1自然伽马测井的测量原理
岩石中的放 射性元素产生的 射线穿过地层、 泥浆、仪器的外 壳进入井下仪器 的探测器。探测 器每接收到一个 γ光子，就产生 一个电脉冲。
4.2.1自然伽马测井的测量原理
电缆将电脉冲送 到地面仪器。
4.2.1自然伽马测井的测量原理
地面仪器： 一方面负责计数， 即统计单位时间内的电 脉冲数。显然放射性越 强，单位时间内收到的 电脉冲数越多（计数率 越高）。 另一方面，将计数 率转变为与其成比例的 电位差进行记录 。
4.2.1自然伽马测井的测量原理
仪器在井 眼中移动就可 测得各深度点 反映岩石放射 性强弱的电脉 冲计数率，即 自然伽马曲 线 。
4.2.1自然伽马测井的测量原理
• 自然伽马测井 图的纵坐标为 深度坐标
4.2.1自然伽马测井的测量原理
• 横坐标为反映岩石放射性强弱的 计数率，读值的单位有两种： • 一种是：脉冲数/分； • 另一种是：API。 API是一种美国石油学会所 采用的单位。两倍于北美泥岩平 均放射性的模拟地层的自然伽马 测井值的1/200，就定义为一个 API。
4.3.2分析各种放射性元素含量的重要性
④火成岩： Th/U≈4，且U含量与火成岩的类型 关系好 。
4.3.2分析各种放射性元素含量的重要性
伽马测井
第四节伽马测井一、自然伽马测井1、岩石的自然伽马放射性岩石的自然放射性就是由岩石中的放射性同位素的种类与含量决定的。
岩石中的自然放射性核素主要就是铀(U238)、钍(Th232)、锕(Ac227)及其衰变物与钾的放射性同位素K40等,这些核素的原子核在衰变过程中能放出大量的α、β、γ射线,所以岩石具有自然放射性。
沉积岩按放射性浓度可粗略分为三类:1)放射性高的岩石:包括粘土岩、火山灰、海绿石砂岩、独居石砂岩、钾钒矿砂岩、含铀钒矿的灰岩及钾盐等。
深海相泥岩的放射性浓度常达90×10-12克镭当量/克;浅海相泥岩的放射性浓度为(20-30)×10-12克镭当量/克。
钾盐中的K４０可达60×10-12克镭当量/克2) 放射性中等的沉积岩:包括砂层、砂岩与含有少量泥质的碳酸盐岩等,其放射性浓度为(1-8)×10-12克镭当量/克。
3)放射性低的沉积岩:包括石膏、硬石膏、岩盐、纯的石灰岩、白云岩与石英砂岩等。
根据实验与统计,沉积岩的自然放射性一般有以下变化规律:(1)随泥质含量的增加而增加。
(2)随有机物含量增加而增加。
如沥青质泥岩的放射性很高。
在还原条件下,六价铀能被还原成四价铀,从溶液中分离出来而沉淀在地层中,且有机物容易吸附含铀与钍的放射性物质。
(3)随着钾盐与某些放射性矿物的增加而增加。
在油气田中常遇到的沉积岩的自然伽马放射性主要决定于泥质含量的多少。
但必须注意:从问题的实质来瞧,岩石自然放射性的强度就是由单位质量或单位体积岩石的放射性同位素的含量决定的,当利用自然伽马测井资料求地层泥质含量时应做全面考虑。
2、自然伽马射线强度分布研究自然伽马射线在地层中与沿井轴的强度分布,就是自然伽马测井基本理论的重要组成部分。
现按几种情况分别进行讨论。
1)无限均匀放射性地层中伽马射线的强度为了便于研究,先考虑无限均匀放射性地层的原始状态,即在尚未钻井之前地层中伽马射线的强度。
第七章自然伽马测井
✓自然伽马能谱测井对伽马射线进行能谱分析,
分别测量岩石的铀、钍、钾含量
✓主要用途：划分岩性及渗透层，确定泥质含量
§1 岩石的自然伽马放射性
一、放射性核素和核衰变
1、原子和原子核
质子数:Z
中子数:N
质量数:A A=Z+N
2、核素和同位素
➢同位素：原子核中质子数相同而中子数不同 的原子，它们在元素周期表中占同一位置。
伽马光子与探测器发生三种效应，
产生次级电子
使气体电离， 计数管 产生的电子到达阳极，
产生电离电荷
输出一个负电压脉冲
使NaI 晶体激 发，产生荧光
闪烁计数器 在光阴极上打出电子， 使电子迅速增多形成电
子束，在阳极上产生一Fra bibliotek个负电压脉冲
❖记录一个伽马光子，输出一个电脉冲
2.盖革-弥勒计数管(G-M计数器) （1） G-M计数器结构 阴极：用金属圆筒或在玻璃内壳上涂一层金属膜 阳极：管中央的一根细导线 管内：充以惰性气体(加少量的乙醇或乙醚等）
（表示单位时间内每个原子核发生衰变的几率）
半衰期T1/2：放射性核素因衰变而减少到原来 一半所需的时间
5、放射性活度（强弱的度量单位） ➢放射性活度：一定量的放射性核素在单位时
间内发生衰变的核数。
旧的单位为居里（Ci)，1Ci=3.71010次核衰变/s
新的活度单位为“贝可勒尔”，简称“贝可”， 符号为Bq。1Bq=1次核衰变/s， 1Ci=3.71010 Bq
c.计数管记录一个伽马光子就输出一个电压脉冲
d.通常把单位时间(分钟）的脉冲数称为计数 率，其大小与伽马射线强度成正比。
（3）特性参数
a.坪长：计数率随电压变化很小的一段直线称 为“坪”，它对应的电位差 VB-VA称为坪长
伽玛测井规范

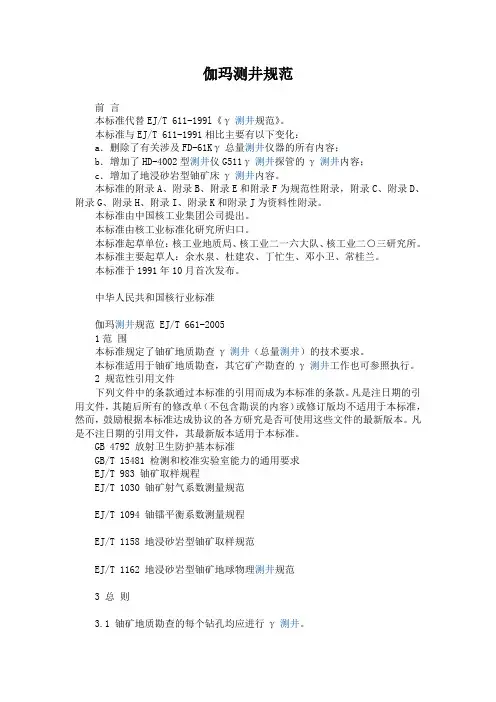

伽玛测井规范前言本标准代替EJ/T 611-199l《γ测井规范》。
本标准与EJ/T 611-1991相比主要有以下变化：a．删除了有关涉及FD-61Kγ总量测井仪器的所有内容；b．增加了HD-4002型测井仪G511γ测井探管的γ测井内容；c．增加了地浸砂岩型铀矿床γ测井内容。
本标准的附录A、附录B、附录E和附录F为规范性附录，附录C、附录D、附录G、附录H、附录I、附录K和附录J为资料性附录。
本标准由中国核工业集团公司提出。
本标准由核工业标准化研究所归口。
本标准起草单位：核工业地质局、核工业二一六大队、核工业二○三研究所。
本标准主要起草人：余水泉、杜建农、丁忙生、邓小卫、常桂兰。
本标准于1991年10月首次发布。
中华人民共和国核行业标准伽玛测井规范 EJ/T 661-20051范围本标准规定了铀矿地质勘查γ测井（总量测井）的技术要求。
本标准适用于铀矿地质勘查，其它矿产勘查的γ测井工作也可参照执行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 4792 放射卫生防护基本标准GB/T 15481 检测和校准实验室能力的通用要求EJ/T 983 铀矿取样规程EJ/T 1030 铀矿射气系数测量规范EJ/T 1094 铀镭平衡系数测量规程EJ/T 1158 地浸砂岩型铀矿取样规范EJ/T 1162 地浸砂岩型铀矿地球物理测井规范3 总则3.1 铀矿地质勘查的每个钻孔均应进行γ测井。
3.2 γ测井的目的为：a．确定钻孔内铀矿层起止深度、品位和厚度；b．测定岩（矿）石和地层的γ照射量率；c．测定镭一氡放射性平衡系数。
3.3 γ测井仪应进行校准、野外核查和井场检查。
3.4 γ测井原始数据应取全取准。
自然伽马测井1-2
示： X ，X是元素符号。
16 如， 8 O是氧元素的一种核素。
A Z
质子数相同，中子数不同的核素称为同位素 。
氢的三种同位素： 1H 1
2 1
H
3 1
H
一、天然放射性
1、核素与放射线分类 核素：稳定核素的和不稳定核素的两种。 不稳定核素能自发地放射某种射线的现象称为放射性 不稳定核素也叫做放射性核素。 原子核由于放射出射线而发生转变，称为原子核衰变。 放射性核素放射出的射线主要有三种：
α、β、γ
一、天然放射性
1、核素与放射线分类
α射线带正电， α粒子就是氦原子核， β射线带负电， β粒子就是电子， γ射线不带电，γ射线为波长极短的电磁波。
一、天然放射性
天然放射性-γ射线是伴生的
放射性核素经α和β衰变后的剩余核，叫做子核， 往往处于激发状态。 激发态的原子核向基态跃迁过程中将放出γ射线。 γ射线是伴生的 由于核处于不同的激发能级，放射出的γ射线往往也 具有几种不同的能量。
原子核的基本知识
原子＝原子核＋电子。 原子核＝质子＋中子。 质子带有正电，电荷和一个电子相等。 原子核中的质子数等于外围的电子数，呈中性，
这个数值叫做元素的原子序数，质子数通常用符号Z
表示。原子核中质子与中子的总数叫做该元素的质
量数，用符号A表示，原子核里中子的数目为：
N=A-Z。
原子核的基本知识
美国的测井公司和石油公司采用API单位表示物质的总γ 射线强度。
在休斯敦美国石油研究所的γ射线刻度井中，低放射性层 (奥斯町灰岩)和高放射性层（白垩）的放射性差值，被定 义为200API单位。
API 已经成为国际测井行业的ＧＲ通用单位。
பைடு நூலகம்
第2章自然伽马和伽马能谱测井
（北京）
CHINA UNIVERSITY OF PETROLEUM
油气地球物理测井工程
★自然伽马测井的测量原理
通过探测器（晶体和光电倍增管）把地层中放射的伽马射线转变为电脉冲，经过放大输送到地面仪器记录下来。
高放射性地层，地层中点取得极大值；
V：测井速度；
τ：积分电路的时间常数。
值低）；
与地层分别地质年代有关的经验参数，
；
y = 8.4179e2.7793x
R = 0.937
20
40
60
80
100
00.20.40.60.81
自然伽马相对值
岩
心
泥
质
含
量
(
%
)
密度中子交会法自然伽马法
泥质
指示
长
4
＋
52
原解释厚度4m，现解释
厚度11m
油：22.1t/d
X衍射和薄片分析表明：该段岩石骨架为石英、长石；石英
含量47.23%，长石含量38.63%，粘土含量较常规高
粘土中富含高放射性的云母等矿物。
1) 钍系：钍系是从232Th开始的，到206Pb结束，半衰
放射系长期平衡：
Examples of Spectral Gamma Ray Log。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
伽玛测井规范前言本标准代替EJ/T 611-199l《γ测井规范》。
本标准与EJ/T 611-1991相比主要有以下变化：a．删除了有关涉及FD-61Kγ总量测井仪器的所有内容；b．增加了HD-4002型测井仪G511γ测井探管的γ测井内容；c．增加了地浸砂岩型铀矿床γ测井内容。
本标准的附录A、附录B、附录E和附录F为规范性附录，附录C、附录D、附录G、附录H、附录I、附录K和附录J为资料性附录。
本标准由中国核工业集团公司提出。
本标准由核工业标准化研究所归口。
本标准起草单位：核工业地质局、核工业二一六大队、核工业二○三研究所。
本标准主要起草人：余水泉、杜建农、丁忙生、邓小卫、常桂兰。
本标准于1991年10月首次发布。
中华人民共和国核行业标准伽玛测井规范 EJ/T 661-20051范围本标准规定了铀矿地质勘查γ测井（总量测井）的技术要求。
本标准适用于铀矿地质勘查，其它矿产勘查的γ测井工作也可参照执行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 4792 放射卫生防护基本标准GB/T 15481 检测和校准实验室能力的通用要求EJ/T 983 铀矿取样规程EJ/T 1030 铀矿射气系数测量规范EJ/T 1094 铀镭平衡系数测量规程EJ/T 1158 地浸砂岩型铀矿取样规范EJ/T 1162 地浸砂岩型铀矿地球物理测井规范3 总则3.1 铀矿地质勘查的每个钻孔均应进行γ测井。
3.2 γ测井的目的为：a．确定钻孔内铀矿层起止深度、品位和厚度；b．测定岩（矿）石和地层的γ照射量率；c．测定镭一氡放射性平衡系数。
3.3 γ测井仪应进行校准、野外核查和井场检查。
3.4 γ测井原始数据应取全取准。
3.5 γ测井资料应结合地质情况进行综合解释。
4 γ测井设计4.1 所有承担γ测井工作的单位均应编写γ测井设计。
γ测井设计可单独编写，也可作为地质项目设计的一部分编写。
4.2 γ测井设计主要内容包括：测井目的、任务与质量要求；区内地质概况及地球物理特征；采用的测井方法技术及要求；人员组成及仪器设备；质量保证措施：资料整理方法和提交的成果。
对于专门物探参数孔设计内容还应包括：钻孔位置的选择原则、钻孔结构、钻探施工的技术要求等4.3 γ测井设计应报主管单位审批后方可实施。
实施过程中如有修改和补充应及时申报审批。
5 仪器设备5.1 性能要求5.1.1 含量测量范围与灵敏阈用于铀矿地质勘查的γ测井仪，含量测量范围为0％eU～5％eU，灵敏阈应达到0.001％eU；用于划分岩性的γ测井仪，含量测量范围为0％eU～0.01％eU，灵敏阈应达到0.0001％eU。
5.1.2 稳定性5.1.2.1 短期稳定性γ测井仪在测量范围内的任何一固定γ照射量率值的点上连续工作8h，所测量的γ照射量率的相对差应不大于5％（每组γ照射量率测量值为30个，组间间隔时间为1h），γ照射量率的相对差按式（1）计算：Ni-N0δ1=———×100% (1)N0式中：δ1——γ照射量率相对差的数值，以百分数表示；Ni——第i组γ照射量率测量平均值的数值，单位为纳库每千克小时〔nC/（kg•h）〕No——预热10min后，第一组γ照射量率测量平均值的数值，单位为纳库每千克小时〔nC/（kg•h）〕。
5.1.2.2 长期稳定性γ测井仪使用前后应在检查短期稳定性的同一固定γ射量率值的点上进行长期稳定性检查。
每一次检查γ照射量率测量值为5个。
当仪器长期稳定性γ照射量率相对差大于5％时，该仪器应重新校准，符合要求后，方可投入使用。
γ照射量率的相对差按式（2）计算：Nj-N01δ2 =———×100% (2)N01式中：δ2——γ照射量率相对差的数值，以百分数表示；Nj——第j次γ照射量率测量平均值的数值，单位为纳库每千克小时〔nC/（kg•h）〕；N1 0——γ测并仪使用前第一次短期稳定性检查八组γ照射量率测量平均值的数值，单位为纳库每千克小时〔nC/（kg•h）〕。
5.1.3 准确性检查5.1.3.1 在γ测井模型标准上的检查γ测井仪校准后，在铀模型上所测量的当量铀含量与模型已知当量铀含量的相对误差应不大于5％，当量铀含量相对误差按式（3）计算： Q2-Q1δ3=———×100% (3)Q1式中：δ3——当量铀含量相对误差的数值，以百分数表示；Q2——γ测井仪对铀模型测量的当量铀含量的数值，以百分数表示；Q1——模型己知铀含量的数值，以百分数表示。
5.1.3.2 涨落性检查利用γ测井仪短期稳定性测量数据，用“偏度、峰度检验法”或“X 2检验法”检查γ测井仪读数，其结果应符合正态分布，否则测井仪应重新校准。
5.1.3.3 非线性检查γ测井仪在量程范围内，在固体镭源标准上实际测量的γ照射量率与理论值的相对误差应不超过5％，非线性相对误差按式（4）计算：N1-N2η=———×100% (4)N1式中：η——非线性相对误差的数值，以百分数表示；N1——仪器在最大量程的理论数值，单位为纳库每千克小时〔nC/（kg•h）〕；N2——仪器在最大量程实际测量的数值，单位为纳库每千克小时〔nC/（kg•h）〕。
5.1.4 一致性检查5.1.4.1 在γ测井模型标准上的一致性检查多台仪器在同一含量铀模型上进行测量时，其中任意两台仪器测量的当量铀含量的相对差应不大于5％，铀含量测量相对差按式（5）和式（6）计算： Qj-Qiδ4=———×100% (5)Q∑QiQ =———×100% (6)n式中：δ4——铀含量测量相对差的数值，以百分数表示：Qj、Qi——任意两台仪器测量的当量铀含量的数值，以百分数表示；Q——多台仪器测量的当量铀含量平均值，以百分数表示；n——仪器的台数。
5.1.4.2 在固体镭源标准上的一致性检查多台仪器在固体镭源标准上进行同一固定点位置相同γ照射量率校准时，其中任意两台仪器测量的γ照射量率的相对差应不大于5％，γ照射量率测量相对差按式（7）计算：Ij- Iiδ5=———×100% (7)In∑IiIn =———×100% (8)n式中：δ5——γ照射量率测量相对差的数值，以百分数表示Ij、Ii——任意两台仪器测量的照射量率的数值，单位为纳库每千克小时〔nC/（kg•h）〕；In———多台仪器测量照射量率的平均值，单位为纳库每千克小时〔nC/（kg•h）〕。
5.2 附属设备5.2.1 概述γ测井附属设备包括绞车和测井电缆。
5.2.2 附属设备要求5.2.2.1 绞车应轻便耐用。
集流环连接电缆后，缆心间的最低绝缘电阻值应不小于10MQ。
利用地球物理测井仪加装γ测井仪器的设备及电缆的最低绝缘电阻见EJ/T 1162。
5.2.2.2 测井电缆拉断力应大于2000N，缆心千米直流电阻应小于166Ω。
电缆深度系统检查方法和要求见EJ/T 1162。
5.3 仪器校准5.3.1 校准要求5.3.1.1 γ测井仪每年投入使用前应在能够证明资格、测量能力和溯源性的放射性勘查计量站进行校准。
放射性勘查计量站应根据该测量设备的校准内容和方法制定校准计划。
5.3.1.2 投入使用的γ测井仪应有放射性勘查计量站提供的校准证书。
5.3.1.3 校准的相关规定见GB/T 15481。
5.3.2 校准设施5.3.2.1 概述γ测井仪的校准设施包括γ测井系列模型标准和固体镭源标准。
5.3.2.2 γ测井系列模型标准γ测井系列模型标准是校准γ测井仪器、测定各种定量参数和进行测井方法研究的基础设施。
核工业放射性勘查计量站的系列测井模型标准是核工业系统校准γ测并仪的最高标准。
5.3.2.3 固体镭源标准5.3.2.3.1 固体镭源标准既是γ测井仪在放射性勘查计量站的校准标准，同时也是野外生产过程中核查γ测井仪的工作标准源。
5.3.2.3.2 野外使用的固体镭源标准应定期到放射性勘查计量站进行检定。
5.3.2.3.3 固体镭源标准的检定周期为三年。
5.3.2.3.4 固体镭源标准发生以下现象时应停止使用：a．固体镭源标准的质量变化大于3％；b．点状中心消失；c．24h的漏气量大于37Bq。
5.3.3 γ照射量率换算系数的校准5.3.3.1 校准要求γ照射量率换算系数的校准应在放射性勘查计量站进行。
5.3.3.2 校准方法校准应在仪器测程范围内均匀地给出不少于10个测量值的点，每个测量值的点上测量次数应不少于10个。
用固体镭源标准校准时，不同距离的γ照射量率按式（9）计算：KrI =——— (9)R2式中：I——距固体镭源为R处的γ照射量率的数值，单位为纳库每千克小时〔nC/（kg•h）〕；Kr——距固体镭源1m处的γ照射量率的数值，Kr的使用数据见附录A，单位为纳库二次方米每千克小时〔nC•m2/（kg•h）〕；R——镭源中心到晶体中心距离的数值，R ＞21，单位为米（m）；1——晶体长度的数值，单位为米（m）。
5.3.3.3 γ照射量率换算系数确定方法γ测井仪非线性误差符合本标准要求时，应采用二元正态线性相关分析方法确定γ照射量率换算系数。
5.3.4 γ测井仪含量灵敏度系数的校准5.3.4.1 γ测井仪含量灵敏度系数是指照射量率与饱和矿层单位含量之间的关系系数。
γ测井仪含量灵敏度系数按式（10）计算：Iu=KuQuu+KthQth u +KkQk u +DsIth=KuQuth+KthQthth +KkQkth +DsIk=KuQuk+KthQthk +KkQkk +Ds (10)I0=KuQu0+KthQth0 +KkQk0 +Ds式中：Iu、Ith、Ik、I0——在铀、钍、钾和零值模型中测量的γ照射量率值，单位为纳库每千克小时〔nC/（kg•h）〕；Ku一一铀含量灵敏度系数值，单位为纳库万分之一当量铀含量每千克小时〔（nC•0.01％eU）/(kg•h)〕；Kth一一钍含量灵敏度系数值，单位为纳库万分之一当量钍含量每千克小时〔（nC•0.01％eTh）/(kg•h）〕；Kk一一钾含量灵敏度系数值，单位为纳库百分之一钾含量每千克小时〔（nC•1％K）/ （kg•h）〕；Qu u、Qu th、Qu k——铀模型中的铀、钍、钾含量值，以百分数表示；Qth u、Qth th、Qth k——钍模型中的铀、钍、钾含量值，以百分数表示；Qk u、Qk th、Qk k——钾模型中的铀、钍、钾含量值，以百分数表示；Q0 u、Q0 th、Q0 k——零值模型中的铀、钍、钾含量值，以百分数表示；Ds——本底γ照射量率值，单位为纳库每千克小时〔nC/（kg•h）〕。
