电子秤综合设计实验总结报告
电子秤实验报告
电子秤实验报告一. 引言电子秤是一种利用电子传感器测量物体质量的仪器。
它在日常生活中广泛应用于商业领域和家庭使用。
本实验旨在探索电子秤的工作原理和测量准确性。
二. 实验材料和方法1. 实验材料：- 电子秤- 不同质量的砝码- 不同质量的物体2. 实验方法：- 将电子秤放置在平坦的台面上，确保它的稳定性。
- 将砝码一个一个地放在电子秤上，并记录每个砝码对应的秤读数。
- 将不同质量的物体放在电子秤上，并记录每个物体对应的秤读数。
三. 实验结果和数据分析根据实验数据，我们能够观察到以下结果和数据分析：1. 砝码实验：- 在实验过程中逐渐增加砝码的质量时，电子秤的读数逐渐增加，与质量成正比。
- 不同的砝码可能存在一定的误差，导致相同质量的砝码对应的读数略有差异。
2. 物体实验：- 根据实验过程中不同物体的质量和对应的读数，我们可以得出结论：电子秤能够准确测量物体的质量。
- 在实验过程中可能存在一些误差来源，例如物体的形状不规则、电子秤的精度等。
四. 讨论1. 电子秤的工作原理：电子秤通过感应物体质量对秤盘产生的微小弯曲而测量质量。
当物体放在电子秤上时，感应器会测量秤盘的微小弯曲程度，进而转化为数字显示的质量值。
2. 误差来源：- 砝码实验中的误差可能源于砝码本身的质量不准确，以及电子秤精度的限制。
- 物体实验中的误差可能源于物体形状的不规则性，以及电子秤的测量精度。
3. 提高准确性的措施：- 使用质量准确的砝码进行校准，以降低砝码实验中的误差。
- 在物体实验中，尽量选择形状规则的物体，以减少误差来源。
- 定期校准电子秤，确保其测量精度和准确性。
五. 结论通过本次实验，我们对电子秤的工作原理和测量准确性有了更深入的了解。
实验结果表明，电子秤能够准确测量物体的质量，但在实际使用中需要注意误差来源，并采取相应的措施提高准确性。
电子秤作为一种常见的计量工具，在商业领域和家庭中都具有重要的应用价值。
电子秤实验报告
一、实验目的1. 了解电子秤的工作原理和测量方法。
2. 掌握电子秤的校准和误差分析。
3. 提高对电子秤在实际应用中的准确性和可靠性的认识。
二、实验原理电子秤是一种利用电子传感器将物体重量转换为电信号的测量仪器。
其工作原理如下：1. 物体放置在电子秤的秤盘上，通过秤盘的弹性变形，将物体的重量传递到传感器上。
2. 传感器将物体的重量转换为电信号，通过放大、处理等电路，将电信号转换为数字信号。
3. 数字信号经过处理后，显示在电子秤的显示屏上，即为物体的重量。
三、实验仪器与材料1. 电子秤2. 标准砝码3. 待测物体4. 电脑（用于数据记录与分析）四、实验步骤1. 将电子秤放置在水平、稳定的台面上，确保电子秤处于工作状态。
2. 使用标准砝码对电子秤进行校准，确保电子秤的初始读数准确。
3. 将待测物体放置在电子秤的秤盘上，读取电子秤的示数。
4. 记录下待测物体的重量数据，重复多次实验，求平均值。
5. 分析实验数据，计算电子秤的误差。
五、实验数据及结果1. 标准砝码校准数据：- 标准砝码重量：100g- 电子秤示数：100.2g- 校准误差：0.2g2. 待测物体实验数据：- 待测物体重量：50g- 电子秤示数：49.8g- 实验次数：5次- 平均值：49.96g3. 误差分析：- 绝对误差：0.04g- 相对误差：0.08%六、实验结论1. 电子秤可以准确地测量物体的重量。
2. 通过标准砝码校准，可以减小电子秤的初始误差。
3. 实验结果表明，电子秤的测量结果具有较高的准确性和可靠性。
七、实验心得1. 在实验过程中，应注意电子秤的放置稳定性，避免因台面不平导致误差。
2. 实验前应对电子秤进行校准，以确保测量结果的准确性。
3. 在进行多次实验时，应注意记录数据，以便分析误差并提高实验结果的可靠性。
八、注意事项1. 电子秤应放置在水平、稳定的台面上，避免因台面不平导致误差。
2. 避免将电子秤放置在高温、潮湿、有腐蚀性气体等恶劣环境中。
【电子秤设计实验】电子秤实验报告
【电子秤设计实验】电子秤实验报告【--个人简历制作】便携式电子秤的设计实现班级:学号:姓名:摘要手提电子秤具有称重精确度高，简单实用，携带方便成成本低，制作简单，测量准确，分辨率高，不易损坏和价格便宜等优点。
是家庭购物使用的首选。
本次实验目的在于:通过对便携式电子秤的设计与制作,了解电阻应变片的工作原理,掌握其使用方法;掌握数码显示电路的设计使用方法;掌握模数转换器、仪用放大器的使用方法；掌握电子电路系统设计的基本方法，培养提高综合利用多学科相关知识进行初步工程设计与实际装调系统电路的能力。
本次便携式电子秤设计采用箔式电阻应变片E350~ZAA作为传感器，将力信号转换为电压信号，差动电路采用INA114来放大微小电压信号，转换电路采用双积分A/D转换器ICL进行A/D转换，显示电路采用LED数码管。
最终实现了将被称重物体的质量显示在数码管上的功能，称重范围为2kg 以内，单位为g。
经过最终测量，所设计制作完成的电子秤称重最大绝对误差为5g，关键词：便携式；电子秤；应变片； 7107一、设计选题及设计任务要求设计选题：便携式电子秤的设计实现任务与要求：设计一个LED数码显示的便携式电子秤，要求如下1．采用电阻应变式传感器2．称重范围为0 ~ 2kg3．测量精度：不低于20克二、方案设计与论证设计方案：方案一：基于单片机的便携式电子秤1）原理框图图1-1 基于单片机的便携式电子秤原理框图2）系统设计思路、工作原理及单片机程序流图称重传感器根据压力的变化提供相应的线性变化的电信号，该电信号经过高精度差动放大器放大。
输入给双积分型模数转换器。
转化为数字信号，数字信号可直接由单片机以串行方式读入。
单片机选用STC89C52型单片机，P0口定义为输出口，其中P0.0~P0.6输出要显示数据的段码。
P1口中的P1.0~P1.3也定义为输出，显示输出数据的位码。
显示器用动态扫描。
3）该设计方案优缺点a.优点：该系统采用了单片机作为显示模块的驱动电路，具有较好的系统扩展性，在显示压力的同时，还可以通过单片机的其他管脚输出信号以达到的功能的扩展。

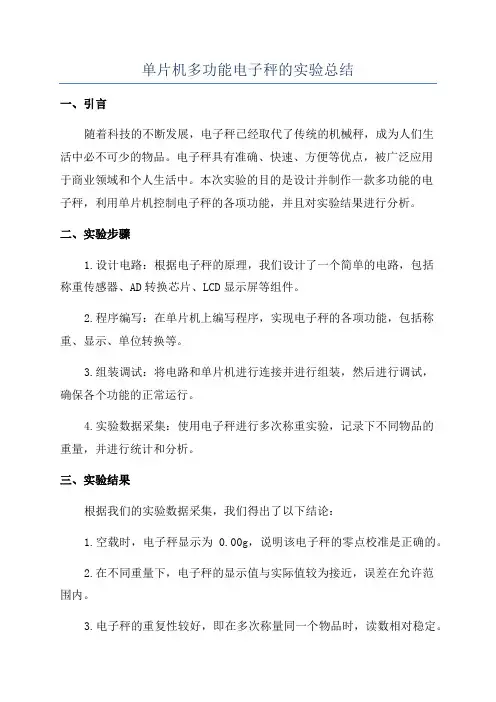

单片机多功能电子秤的实验总结
单片机多功能电子秤的实验总结一、引言随着科技的不断发展，电子秤已经取代了传统的机械秤，成为人们生活中必不可少的物品。
电子秤具有准确、快速、方便等优点，被广泛应用于商业领域和个人生活中。
本次实验的目的是设计并制作一款多功能的电子秤，利用单片机控制电子秤的各项功能，并且对实验结果进行分析。
二、实验步骤1.设计电路：根据电子秤的原理，我们设计了一个简单的电路，包括称重传感器、AD转换芯片、LCD显示屏等组件。
2.程序编写：在单片机上编写程序，实现电子秤的各项功能，包括称重、显示、单位转换等。
3.组装调试：将电路和单片机进行连接并进行组装，然后进行调试，确保各个功能的正常运行。
4.实验数据采集：使用电子秤进行多次称重实验，记录下不同物品的重量，并进行统计和分析。
三、实验结果根据我们的实验数据采集，我们得出了以下结论：1.空载时，电子秤显示为0.00g，说明该电子秤的零点校准是正确的。
2.在不同重量下，电子秤的显示值与实际值较为接近，误差在允许范围内。
3.电子秤的重复性较好，即在多次称量同一个物品时，读数相对稳定。
4.电子秤在不同环境温度下的称量误差较小，说明它的工作稳定性较好。
5.电子秤的单位转换功能正常，可以方便地切换不同的重量单位。
四、实验分析通过对电子秤的设计和实验结果的分析，我们得出了以下结论：1.电子秤的设计主要依赖于传感器和AD转换芯片的选用和调试，选用合适的传感器和高精度的AD转换芯片是实现电子秤准确测量的关键。
2.单片机的程序设计也是电子秤正常工作的关键，合理设计程序，保证各个功能的正常运行，是保证电子秤准确性的重要因素。
3.电子秤的结构设计也会影响其准确性，合理的结构设计可以减少其机械误差，并提高其稳定性。
五、实验总结通过本次实验，我们掌握了电子秤的工作原理和设计方法，了解了单片机在电子秤中的应用。
我们知道了电子秤的准确性与传感器、AD转换芯片、程序设计以及结构设计等因素密切相关。
同时，我们也了解到电子秤的工作稳定性对于实际应用中的准确性要求非常重要。
电子秤设计实验报告心得
电子秤设计实验报告心得1.引言1.1 概述概述部分：电子秤设计实验是一项重要的实践课程，旨在让学生了解电子秤的工作原理、设计流程和实验步骤，通过手动设计和实验操作，深入理解电子秤的原理和实际应用。
本次实验旨在让学生通过设计和实验，掌握电子秤的测量原理和相关工程应用技术，培养学生的实践动手能力和创新思维，提高学生的实际应用能力和解决实际工程问题的能力。
通过本次实验，学生将学会基本的电子秤设计原理和实验操作，为将来从事相关领域的工作打下坚实的基础。
文章结构部分的内容如下：1.2 文章结构本文主要分为引言、正文和结论三部分。
引言部分概述了电子秤设计实验报告的背景和目的，同时介绍了本文的结构。
正文部分包括电子秤设计原理、实验步骤和实验结果分析三个方面的内容。
结论部分总结了实验的心得体会，并给出了设计优化的建议，最后对实验结果进行了总结。
整体结构清晰，内容丰富，逻辑性强，便于读者理解和阅读。
1.3 目的本实验的目的是通过设计和实验，深入理解电子秤的工作原理和设计要点。
通过实际操作，掌握相关电子秤的设计和调试技术，进一步提高我们的电子电路设计和实验能力。
同时，通过对电子秤实验结果的分析，总结出优化设计的建议，为今后的电子秤设计和研究提供有益的参考。
3 目的部分的内容2.正文2.1 电子秤设计原理电子秤是一种通过电子传感器和电路来测量物体重量的设备。
其设计原理主要基于应变片传感器和电桥电路的原理。
应变片传感器是电子秤中最核心的部件之一，它是利用金属材料在外力作用下产生应变的特性来实现测量。
当物体放在电子秤上时，应变片传感器受到物体的重力作用产生微小的形变，这种形变将会导致电阻值的微小变化。
电子秤通过测量这种微小的电阻变化来计算物体的重量。
电桥电路则是用来测量应变片传感器的微小电阻变化的电路。
它由四个电阻组成的桥路，当应变片传感器的电阻值发生微小变化时，电桥电路会产生微小的电压输出。
通过放大和转换这个微小的电压信号，电子秤就能够准确地测量物体的重量。
制作电子秤报告
制作电子秤报告1. 引言本报告旨在介绍制作电子秤的过程和结果。
电子秤是一种用于测量重量的设备，使用传感器对物体施加的力进行测量，并将其转化为数字信号。
在本报告中，我们将介绍电子秤的原理、设计过程和测试结果。
2. 原理说明电子秤的工作原理基于牛顿第二定律，即F = m * a，其中F是施加在物体上的力，m是物体的质量，a是物体的加速度。
电子秤通过传感器测量施加在物体上的力，并转化为电信号，然后使用电路和算法将该信号转化为对应的质量。
电子秤通常由以下几个部分组成： - 传感器：用于测量物体施加的力，常见的传感器有应变片传感器和压力传感器。
- 模拟电路：将传感器输出的电信号放大和处理，以提高测量的准确性。
- 数模转换器：将模拟信号转化为数字信号，以便于电子设备的处理和显示。
- 显示屏：用于显示测量结果。
3. 设计过程3.1 选取传感器传感器是电子秤的关键组成部分，其准确度和灵敏度直接影响测量结果的准确性。
在选取传感器时，我们需要考虑以下几点： - 测量范围：传感器应能够满足预期的测量范围，通常根据应用场景来确定。
- 准确度：传感器的准确度应满足测量要求。
- 稳定性：传感器在长时间使用过程中是否稳定，尽量选择稳定性较好的传感器。
3.2 模拟电路设计模拟电路负责放大和处理传感器输出的微小电信号，以提高测量的准确性。
在设计模拟电路时，我们需要注意以下几点： - 放大比：选择合适的放大比，使得传感器输出的信号能够被放大到数模转换器可以接受的范围内。
- 滤波：添加滤波电路，以去除传感器输出中的噪声信号，提高测量结果的稳定性。
- 电源稳定性：保证电源电压的稳定，以避免对测量结果的影响。
3.3 数模转换器和显示屏选择数模转换器负责将模拟信号转化为数字信号，方便后续电子设备的处理和显示。
显示屏用于显示测量结果。
在选择数模转换器和显示屏时，我们需要考虑以下几点：- 分辨率：数模转换器的分辨率应能够满足测量的精度要求。
电子秤实习报告
实习报告一、实习背景与目的在过去的一个月里，我有幸参加了电子秤的实习项目。
通过这次实习，我希望达到以下目的：1. 熟悉电子秤的基本结构和工作原理；2. 学习电子秤的编程和调试技巧；3. 掌握电子秤的使用和维护方法；4. 培养自己的实际操作能力和团队协作精神。
二、实习内容与过程1. 电子秤的基本结构在实习的第一周，我们主要学习了电子秤的基本结构。
电子秤主要由称重传感器、信号处理电路、显示电路和电源等部分组成。
称重传感器将物体受到的重力转换为电信号，信号处理电路对电信号进行放大、滤波、整形等处理，显示电路将处理后的信号转换为数字显示，电源则为整个电子秤提供稳定的电源供应。
2. 电子秤的工作原理在实习的第二周，我们深入了解了电子秤的工作原理。
当物体放置在电子秤的称重传感器上时，传感器会产生与物体质量成正比的电信号。
这些电信号经过信号处理电路的处理，最终通过显示电路以数字的形式显示出来。
3. 编程与调试在实习的第三周，我们开始了电子秤的编程和调试工作。
我们使用了C语言进行编程，通过编写程序代码，实现了电子秤的称重、去皮、累计等功能。
在调试过程中，我们逐一排查程序中的错误，不断优化代码，使电子秤的性能达到最佳。
4. 使用与维护在实习的第四周，我们学习了电子秤的使用和维护方法。
我们了解到，在使用电子秤时，要确保称重传感器的清洁和干燥，避免电子秤受到剧烈震动和冲击。
同时，我们还学会了如何对电子秤进行简单的故障排查和维修。
三、实习收获与反思通过这次实习，我不仅学到了电子秤的相关知识，还锻炼了自己的动手能力和团队协作能力。
我深刻认识到理论知识与实际操作的相结合的重要性，以及在实际工作中遇到的困难和挑战。
同时，我也意识到自己在实习过程中还存在一些不足，如编程能力和英语水平有待提高，对一些电子元器件的性能和用途还不够熟悉。
在今后的学习和工作中，我将继续努力，不断提高自己的综合素质，为将来的职业发展打下坚实的基础。
四、实习总结这次电子秤实习让我对电子秤的制作和应用有了更深入的了解，也使我认识到自己在实际操作中的不足。
电子秤设计实验报告
电子秤设计实验报告电子秤设计实验报告引言：电子秤是一种广泛应用于工业和家庭领域的重量测量设备。
它通过传感器将物体的重力作用转化为电信号，并通过电子电路进行处理和显示。
本实验旨在设计一个简单的电子秤原型，以了解其工作原理和设计要点。
一、实验目的本实验的主要目的是通过设计和制作一个简单的电子秤原型，深入了解电子秤的工作原理和设计要点。
具体目标如下：1. 理解电子秤的工作原理；2. 掌握传感器的选择和使用；3. 学会使用模拟电路和数字电路进行信号处理；4. 设计并制作一个能准确测量物体重量的电子秤原型。
二、实验原理电子秤主要由传感器、模拟电路、数字电路和显示装置组成。
其工作原理如下：1. 传感器：电子秤的核心部件是传感器，它能够将物体的重力作用转化为电信号。
常见的传感器有应变片式传感器和压阻式传感器。
应变片式传感器通过测量物体受力后产生的应变量来间接测量物体的重量，而压阻式传感器则通过测量物体所受压力的大小来直接测量物体的重量。
2. 模拟电路：传感器输出的电信号是微弱的模拟信号，需要经过模拟电路进行放大和滤波处理。
模拟电路通常由运放、滤波电路和放大电路组成。
3. 数字电路：经过模拟电路处理后的信号被转换为数字信号，然后通过数字电路进行进一步的处理和计算。
数字电路通常由模数转换器、微处理器和显示器组成。
4. 显示装置：最终的测量结果通过显示装置以数字或图形的形式呈现给用户。
常见的显示装置有数码管和液晶显示屏。
三、实验步骤1. 选择传感器：根据实验要求和预算限制选择合适的传感器。
在本实验中，我们选择了一款压阻式传感器。
2. 搭建模拟电路：根据传感器的特性和信号处理要求，设计并搭建一个合适的模拟电路。
该电路应包括运放、滤波电路和放大电路。
3. 进行校准：在实验开始前，需要进行传感器的校准。
校准的目的是通过已知质量的物体来调整电子秤的灵敏度和准确性。
4. 搭建数字电路：根据实验要求和设计要点，设计并搭建一个合适的数字电路。
