火灾声光警报器
消防警报器工作原理
消防警报器工作原理一、引言随着科技的发展，消防警报器已经成为了人们生活中不可或缺的一部分。
消防警报器能够在火灾发生时及时发出警报，提醒人们采取紧急行动，有效地保护生命财产安全。
本文将介绍消防警报器的工作原理，让我们更好地了解它的作用和功能。
二、消防警报器的分类消防警报器根据其工作原理的不同，可以分为声光警报器、气体警报器、光电警报器等几种类型。
这些警报器都有各自独特的工作原理，下面我们将逐一进行介绍。
1. 声光警报器声光警报器是最常见的消防警报器之一。
它主要通过发出响亮的声音和闪烁的灯光来提醒人们火灾的发生。
声光警报器内部通常由一个电子震荡器和一个闪光灯组成。
当消防探测器检测到火灾信号时，电子震荡器会产生高频的声音，并通过扬声器发出。
同时，闪光灯会被触发，以吸引人们的注意力。
2. 气体警报器气体警报器主要用于检测可燃气体或有毒气体的浓度，以便在危险情况下提供及时的报警。
气体警报器的工作原理是基于传感器检测和信号处理。
传感器会感知到环境中特定气体的浓度，并将检测到的信号转变成电信号，再经过信号处理后触发警报。
3. 光电警报器光电警报器通过光学传感器来检测空气中的烟雾，从而发出警报。
光电警报器通常由一个发射器和一个接收器组成。
发射器会发射出特定波长的光束，当烟雾进入警报器时，光束会被散射，一部分光会被接收器接收到，并触发警报。
三、消防警报器的工作流程无论是声光警报器、气体警报器还是光电警报器，它们的工作流程基本相似。
1. 检测环境信号消防警报器会不断地检测环境中是否存在火灾或可燃气体等危险信号。
这些警报器内部的传感器会感知到特定的物理或化学变化，并将其转化成电信号。
2. 信号处理一旦传感器检测到危险信号，消防警报器会将电信号传送给内部的信号处理器。
信号处理器会对信号进行分析和处理，从而确认是否触发警报。
3. 触发警报当信号处理器确认存在危险信号时，警报器将被触发并发出警报。
声光警报器会同时发出响亮的声音和闪烁的灯光，气体警报器会发出特定的声音警报，光电警报器会发出声音和闪光灯。

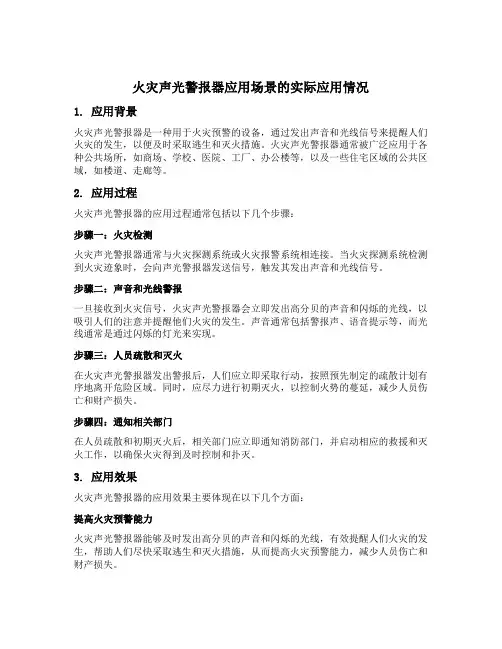

火灾声光警报器应用场景
火灾声光警报器应用场景的实际应用情况1. 应用背景火灾声光警报器是一种用于火灾预警的设备，通过发出声音和光线信号来提醒人们火灾的发生，以便及时采取逃生和灭火措施。
火灾声光警报器通常被广泛应用于各种公共场所，如商场、学校、医院、工厂、办公楼等，以及一些住宅区域的公共区域，如楼道、走廊等。
2. 应用过程火灾声光警报器的应用过程通常包括以下几个步骤：步骤一：火灾检测火灾声光警报器通常与火灾探测系统或火灾报警系统相连接。
当火灾探测系统检测到火灾迹象时，会向声光警报器发送信号，触发其发出声音和光线信号。
步骤二：声音和光线警报一旦接收到火灾信号，火灾声光警报器会立即发出高分贝的声音和闪烁的光线，以吸引人们的注意并提醒他们火灾的发生。
声音通常包括警报声、语音提示等，而光线通常是通过闪烁的灯光来实现。
步骤三：人员疏散和灭火在火灾声光警报器发出警报后，人们应立即采取行动，按照预先制定的疏散计划有序地离开危险区域。
同时，应尽力进行初期灭火，以控制火势的蔓延，减少人员伤亡和财产损失。
步骤四：通知相关部门在人员疏散和初期灭火后，相关部门应立即通知消防部门，并启动相应的救援和灭火工作，以确保火灾得到及时控制和扑灭。
3. 应用效果火灾声光警报器的应用效果主要体现在以下几个方面：提高火灾预警能力火灾声光警报器能够及时发出高分贝的声音和闪烁的光线，有效提醒人们火灾的发生，帮助人们尽快采取逃生和灭火措施，从而提高火灾预警能力，减少人员伤亡和财产损失。
促进人员疏散火灾声光警报器发出的警报声和闪烁的灯光能够迅速吸引人们的注意力，促使人们迅速有序地离开危险区域，有效提高人员疏散效率，降低人员被困和伤亡的风险。
加强灭火意识火灾声光警报器发出的声音和光线信号不仅可以提醒人们火灾的发生，还可以增强人们的灭火意识。
在火灾警报的刺激下，人们更容易意识到火灾的危害，更有动力主动参与灭火工作，有利于火灾的迅速控制和扑灭。
提高应急反应能力火灾声光警报器的应用可以帮助人们建立起对火灾的应急反应机制，使人们在火灾发生时能够迅速做出正确的应对措施，提高应急反应能力，减少犹豫和恐慌带来的不良后果。
消防应急广播和火灾声光警报器
消防应急广播和火灾声光警报器消防应急广播和火灾声光警报器是现代消防系统的重要组成部分，可以及时发现和报警火灾事故，提高消防安全水平。
本篇文章将从以下几个方面进行阐述。
一、消防应急广播的作用消防应急广播是指在火灾等突发事件中，通过广播系统实时向人群发出警报、指导疏散等信息，引导人员有序撤离。
它是消防安全管理的一项重要举措，具有以下几个作用。
1.传递信息准确快速：消防应急广播可以通过预置的语音、文字、图像等方式，向人群传递火灾的信息、指导疏散等内容，减少混乱和恐慌。
2.节约人力物力：消防应急广播可以自动发出警报、指导疏散等信息，不需要人员亲自前去通知，减少人力、物力投入。
3.提高响应速度：消防应急广播可以实现全面覆盖并及时发出警报，提高了响应速度，有助于避免火灾蔓延造成更大的损失。
4.规范疏散流程：消防应急广播可以对疏散流程提供指导，引导人员有序撤离，减少人员伤亡、财产损失等情况。
二、火灾声光警报器的作用火灾声光警报器是指在火灾等突发事件中，通过声音和光线感应器等组件发出警报，引起人们的注意，促使人们采取逃生措施。
它的作用包括以下几个方面。
1.有效警示：火灾声光警报器通过报警声和警示灯等方式，有效地向人们发出警报，促使人们尽快采取逃生措施。
2.远距离作用：火灾声光警报器可以在火灾发生的位置周围一定范围内传达信息，即使在远离火灾现场的人们也可以听到警报。
3.持久性提醒：火灾声光警报器可以持续不断地发出响声和灯光警报，提醒人们时刻保持警惕，防范火灾事故的发生。
4.方便安装：火灾声光警报器具有较小的体积和重量，可以很方便地安装在各种建筑物和场所中，提高了它的实用性。
三、消防应急广播和火灾声光警报器的合理使用消防应急广播和火灾声光警报器只有在合理使用的前提下才能发挥最大的效果。
合理使用包括以下几个方面。
1.制定科学的应急预案：在使用消防应急广播和火灾声光警报器时，应该事先制定应急预案，明确事件的等级和响应措施，确保应急措施的科学性和有效性。
消防声光警报器的验收标准
消防声光警报器的验收标准
消防声光警报器的验收标准主要包括以下几个方面：
1. 外观检查：检查声光警报器外观是否完好无损，是否存在变形、损坏或松动等情况。
2. 连接检查：检查声光警报器的连接是否牢固，接线是否正确。
3. 安装检查：检查声光警报器的安装是否牢固，是否符合规范。
4. 电源检查：控制器的主电源应有明显的永久性标志，并应直接与消防电源连接，严禁使用电源插头。
控制器与其外接备用电源之间应直接连接。
控制器的接地应牢固，并有明显的永久性标志。
5. 警报设备检查：火灾应急广播扬声器和火灾警报装置安装应牢固可靠，表面不应有破损。
火灾光警报装置应安装在安全出口附近明显处，距地面以上。
光警报器与消防应急疏散指示标志不宜在同一面墙上，安装在同一面墙上时，距离应大于1m。
扬声器和火灾声警报装置宜在报警区域内均匀安装。
6. 消防电话检查：消防电话、电话插孔、带电话插孔的手动报警按钮宜安装在明显、便于操作的位置；当在墙面上安装时，其底边距地（楼）面高度宜为～。
消防电话和电话插孔应有明显的永久性标志。
7. 调试要求：检查自检功能和操作级别是否正常。
此外，验收过程中应遵循国家和地方的相关法律法规和标准，确保所有设备符合消防安全要求。
SG-A98 型火灾声光警
1产品概述1.1SG-A98型火灾声光警报器（以下简称声光警报器，如无特殊说明均默认为智能型）是与我公司生产的总线型火灾报警控制器配套使用的产品。
声光警报器采用微处理器控制，能与控制器实时通讯，接收控制器给出的控制命令。
巡检工作状态时，声光警报器的红色状态指示灯闪烁；当事故发生时，声光警报器接收到控制器的启动命令后动作，发出耀眼的闪光信号和刺耳的声报警信号、同时带有中、英文语音播报功能，提醒现场人员迅速了解现场发生火警，尽快采取措施进行疏散，避免产生重大事故。
按下控制器上的“复位”键，可使声光警报器恢复监视状态。
1.2声光警报器用于事故现场的声音报警和闪光报警，可用于高层住宅、公共场所、酒店、娱乐场所、工厂、商场、医院、学校、写字楼、证券交易所等场所，尤其适用于能见度低或有烟雾产生的场所。
2产品特点2.1全电子编码，地址号码及工作模式均可通过编码器现场改写，通过编码器可设置为普通型声光警报器。
2.2声光警报工作模式自由设置，可设置9种声警报与中、英文语音交替播报，或单独声，或单独光等状态，适应于不同的工作环境。
2.3光显示采用多只超高亮白色发光二极管作为光源，显示醒目、寿命长、功耗低。
2.4采用上、下盖结构设计，独立底座安装，安装、调试、维护简单方便，可实现防拆功能。
33.14产品外观及尺寸4.1单位：mm图15产品使用与工程应用5.1配套安装底座(DZ-A98)示意图图2DZ-A98端子定义（无极性二总线、无极性+24V 电源线）1信号端（L1）2电源端（D1）3信号端（L2）4电源端（D1）5.2接线方式：声光警报器通过总线与电源线接入相兼容的火灾报警控制系统，采用无极性连接，控制器的总线L1、L2与配套底座的1端和3端相连；控制器的电源线+24V(D1)、GND(D2)与配套底座的2端和4端相连。
多个声光警报器与控制器连接的示意图如图所示。
图35.3地址编码：如图所示，将声光警报器通过编码器将配套底座（编码配套底座为DZ-A98）接入，L1、L2采用无极性连接，把编码器设定为编码功能，编制正确的地址码，按下“OK”键，完成地址编码设置。
北大青鸟火灾声光警报器安装使用说明书
JBF4374-Ex 火灾声光警报器安装使用说明书一.概述JBF4374-Ex型火灾声光警报器为隔爆型，可发出周期性的变调声响和闪烁光信号提示火警。
该产品外壳材料为铝合金，LED灯罩为PC材质，整个产品密封，具有防尘、防水功能，防护等级达到IP66。
防爆性能符合GB 3836.1-2010《爆炸性环境第1部分：设备通用要求》、GB 3836.2-2010《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》、GB 3836.4-2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》，防爆标志为Exd ib IIC T6 Gb，适用于含有II类A、B、C级T1～T6组可燃气体或蒸汽与空气形成的爆炸性混合物的1区、2区危险场所；有关技术资料、图样和样机均经国家防爆电气产品质量监督检验测试中心（CQST）审查检验合格。
JBF4374-Ex型火灾声光警报器的连接电缆或导线需选用具有防爆合格证书的连接配件引入及连接，连接时应采取措施防止电缆受力或扭转时损坏接线端子；根据防爆场所实际情况，可选择墙壁安装或管道安装方式，安装时，产品外壳需就近连接大地。
认证证书编号为：CNEx18.2539X。
1. 产品特点1.1 内置微处理器。
1.2 采用SMT表面贴装工艺。
1.3 可设置为编址型和非编址型两种工作模式。
1.4 需选用具有防爆合格证书的连接配件引入及连接。
2. 主要用途2.1 火灾声光警报器可应用于北大青鸟火灾报警系统中。
2.2 用于公共场所发生火灾时，控制器发出启动命令，火灾声光警报器发出高分贝火警声，LED灯闪烁。
3. 使用环境条件3.1 工作温度：-40～+753.2 相对湿度：≤95%(40±2)1将接线端子旁的二位拨码开关拨向“ON”时，为编址模式，火灾声光警报器由总线接口，DC24V，火警声电路和LED灯电路及相应的控制电路组成，当有火灾发生时，控制器发出启动命令，声光警报器发出火警声，同时LED灯闪亮。
火灾警报器消防员的声光报警
火灾警报器消防员的声光报警火灾警报器是现代建筑中不可或缺的消防设备之一，它通过声音和光线的报警方式，向人们发出火灾的警示信号。
作为消防员，火灾警报器对于他们的工作至关重要。
本文将讨论火灾警报器的工作原理、使用场景以及其在消防工作中的重要性。
一、火灾警报器的工作原理火灾警报器是一种自动报警装置，它主要通过声音和光线来提醒人们火灾的发生，使人们能够及时采取逃生和灭火措施。
火灾警报器的工作原理一般包括以下几个部分：1. 烟雾感应器：当空气中的烟雾浓度超过一定程度时，烟雾感应器会触发报警信号，并将此信号传递给控制器。
2. 控制器：控制器是火灾警报器的核心部件，它负责接收烟雾感应器的信号，并通过内部的电路判断是否需要触发报警。
一旦确定有火灾发生，控制器会启动报警装置。
3. 声光报警装置：这是火灾警报器的报警方式之一，一般由声音和光线组成。
当控制器触发报警信号时，声光报警装置会发出高分贝的警报声以及强烈的闪光灯，引起人们的注意并提示火灾的发生。
二、火灾警报器的使用场景火灾警报器广泛应用于各种建筑场所，特别是人员密集的场所，例如商场、学校、办公楼等。
以下是几个常见的使用场景：1. 家庭住宅：在家庭住宅中安装火灾警报器可有效提醒居民火灾的发生。
根据需要，可以选择单一的声音或光线报警装置，也可以选择声光结合的报警器。
2. 商业场所：商场、超市等人流量较大的商业场所，安装火灾警报器是确保消防安全的重要措施。
警报器的声音和光线可以快速引起人们的注意，促使他们采取逃生行动。
3. 公共建筑：学校、医院、办公楼等公共建筑是火灾发生的高风险地区。
火灾警报器在这些场所中的安装位置需要经过合理的规划，以确保火灾发生时能够及时触发报警。
三、火灾警报器在消防工作中的重要性作为消防员，火灾警报器对于他们的工作至关重要。
以下是几个方面说明其重要性：1. 提醒人们及时逃生：火灾警报器的声音和光线可以迅速提醒人们火灾的发生，促使他们尽快采取逃生行动。
GST-240B-火灾声光警报器
GST-HX-240B火灾声光警报器安装使用说明书（Ver.1.03，2020.03）一、概述GST-HX-240B火灾声光警报器(以下简称警报器)，用于在火灾发生时提醒现场人员注意。
警报器是一种安装在现场的声光报警设备，当现场发生火灾并被确认后，可由消防控制中心的火灾报警控制器启动。
启动后警报器发出强烈的声光信号，以达到提醒现场人员注意的目的。
二、特点1.红色透明塑料光罩，采用超高亮发光二极管作为光源，显示醒目、寿命长、功耗低。
2.警报器具有2种声调，火警声和嘀嘀声。
3.信号总线及电源总线无极性，接线方便。
4.具有电源掉电检测功能。
若电源总线掉电，可将故障信息传到控制器。
5.地址码为电子编码，可现场改写。
6.产品和接线底壳采用插接方式，接触可靠、便于施工。
三、技术特性1.工作电压：信号总线电压：总线24V 允许范围：16V～28V电源电压：DC24V 允许范围：DC20V～DC28V2.工作电流：总线监视电流≤0.25mA电源监视电流≤1mA总线启动电流≤1.5mA电源动作电流≤10mA3.闪光频率：1.1Hz～1.7Hz4.火警声调声压级：80dB～115dB（正前方3m水平处（A计权））嘀嘀声调声压级：80dB～115dB（正前方3m水平处（A计权））5.变调周期：3.5s～4.8s（火警声调）/0.6s～1.0s（滴滴声）6.编码方式：采用电子编码方式，占一个总线编码点，编码范围可在1～242之间任意设定7.线制：四线制，与控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接8.使用环境：温度：-10℃～+55℃相对湿度≤95%，不凝露9.仓储条件：温度：-20℃~60℃湿度：0~95%，不凝露10.使用场所：室内11.外形尺寸：121mm×91mm×52mm（带底壳）12.壳体材料和颜色：塑料/白色，正面镶有透明光罩/红色13.重量：约144g(带底壳)14.安装孔距：60mm15.执行标准：GB 26851-2011四、 结构特征与工作原理1. 警报器外形示意图如图1所示。
火灾声光报警器原理
火灾声光报警器原理
火灾声光报警器是一种常见的消防安全设备，它采用声音和光线的方式同时发出警报，用于警示人们及时逃生和报警。
它的工作原理如下：
1. 火源探测：火灾声光报警器通常使用光电探测器、离子探测器或热敏电阻探测器等技术，能够实时检测周围环境是否存在火源。
当探测器检测到可燃气体或温度超过特定阈值时，会触发报警器的工作。
2. 触发警报：一旦火源被探测到，报警器会通过内置的控制电路，将信号传递给警报装置。
这个控制电路通常由微处理器、传感器和报警触发电路等组成，能够实现信号的处理和转换。
3. 声音警报：火灾声光报警器内置有电磁式或压电式的声音发声装置。
当触发器接收到报警信号后，它会通过电路传递给声音发声装置，使其工作。
声音发声装置会发出高频、大声的声音，以引起人们的注意并警示逃生。
4. 光线警报：火灾声光报警器内部还配备有高亮度LED灯或闪光灯装置。
当触发器接收到报警信号时，他们会通过电路传递给灯光发射装置，使其工作。
发光装置会发出明亮、闪烁的光线，以便在无光或低光环境中更容易引起人们的注意。
通过声音和光线的双重警报，火灾声光报警器能够更加有效地提醒人们火灾的存在，促使人们迅速逃离火灾现场并采取相应
的救援措施。
这种设备广泛应用于商业建筑、工厂、学校、住宅等场所，为人们的生命和财产安全提供了重要的保障。
火灾声和(或)光警报器
下列标准包含的条文，通过本标准中引用而构成为本标准的条文，本标准出版时所示版 本为有效。所有标准都会被修订，使用标准的各方应探讨使用下列标准最新版的可能性。
GBI 6838 消防电子产品环境试验方法及严酷等级。 3 分类 3．1 按用途分为：
5．l．l 试验样品为三台。
5．l．2 表 5 中 l～7 项试验应在 8～历项试验之前进行。
表5
试验程序
试样编号
项目编号
试验项目
1
2
3
1
基本功能试验
√
√
√
2
电压波动试验
√
√
3
绝缘电阻试验
√
√
4
耐压试验
√
√
5
辐射电磁场试验
√
6
静电放电试验
√
7
电瞬变脉冲试验
√
8
高温试验
√
9
低温试验
√
10
恒定湿热试验
√
静止状态
低温时间 恒定湿热试验
温度 持续时间 相对湿度
温度 持续时间
10℃±１℃ 16H
（92±３２）% 40℃±２℃
4d
静止状态 静止状态
4．10 灾声和／或光警报器应能耐受表 3 中规定条件下的振动试验。试验期间，试样不
应有机械损伤和紧固部位松动现象；试验后，试样应分别满足 4．1．l 和／或 4．2．2 条要
求，且声压级的变化不应超出 6dB。
表3
试验名称
试验参数
试验条件
工作状态
频率循环范围
10~55HZ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、HX-100B/T火灾声光警报器特点
（1）HX-100B/T型火灾声光警报器是一种安装在现场的声光报警设备，当现场发生火灾并确认后，安装在现场的火灾声光警报器可由消防控制中心的火灾报警控制器启动，发出强烈的声光报警信号，以达到提醒现场人员注意的目的。
（2）HX-100B、HX-100B/T型火灾声光警报器为编码型警报器，可直接接入火灾报警控制器的信号二总线（需由电源系统提供二根DC24V电源线）。
（3）HX-100B/T火灾声光警报器为特种产品，耐低温，抗磷化铝、盐雾、二氧化硫腐蚀，适用于仓库、厂房，及其它有磷化铝、盐雾、二氧化硫腐蚀环境的场所。
二、HX-100B/T火灾声光警报器主要技术指标
（1）工作电压：
信号总线电压：24V允许范围：16V～28V
电源总线电压：DC24V允许范围：DC20V～DC28V
（2）工作电流：
总线监视电流≤0.8mA总线启动电流≤6.0mA
电源监视电流≤10mA电源动作电流≤160mA
（3）线制：四线制，与控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接
（4）声压级≥85dB（正前方3m水平处（A计权））
（5）使用环境：
温度：-10℃～+50℃
相对湿度≤95%，不结露
（6）外壳防护等级：IP43
（7）外形尺寸：
90mm×144mm×57mm（带底壳）
三、HX-100B/T结构特征、安装与布线
火灾声光警报器外形示意图如图2-19：
火灾声光警报器采用壁挂式安装，在普通高度空间下，以距顶棚0.2m处为宜。
火灾声光警报器接线端子示意图如图2-20：
其中：
Z1、Z2：与火灾报警控制器信号二总线连接的端子，对于HX-100A型火灾声光警报器，此端子无效
D1、D2：与DC24V电源线连接的端子，无极性
S1、G：外控输入端子
可以利用手动火灾报警按钮的无源常开触点直接控制编码型的火灾声光警报器启动，系统接线示意图如图2-21：
布线要求：信号二总线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；电源线D1、D2采用阻燃BV线，截面积≥1.5mm2；S1、G采用阻燃RV线，截面积≥0.5mm2。
HX-100B/T火灾声光警报器信号总线和电源线与警报器底壳端子连接处应做密封处理（无裸露铜线）。
