上海一诺双转子流量计检修操作规程
双转子
流量范围 m3/h
公称 2～5mPa.s 5～50mPa.s 50～400mPa.s 400～2000mPa.s 2000～20000mPa.s
脉冲
通径 轻柴油
原油、重油 原油、重油 高黏度液体 高含水、特高黏度液体
当量
(mm) 0.5
0.2 级
0.2 级 0.5 级 0.2 级 0.5 级 0.2 级 0.5 级 0.2 级 0.5 级
0-2000mPa.s -30℃-+70℃ GB9115.0719-2000 JB/TB2-94 另可按用户指定法兰标准制造 防爆标志:ExdⅡ BT4 防爆合格证号:2012047 ExdⅡ BT4(不含乙炔) 防爆合格证号:GYB03478 防爆标志:ExdⅡ BT4(不含乙炔) 防爆合格证号:GYB03479
0.25～ 0.33～
0.25～
0.1～ 0.2～
15B
0.2～1
0.1～1 0.2～1 0.1～1 0.2～1
1
1
1
0.9 0.9
0.1～0.8
0.2～0.8
0.6～ 1.2～ 25 1.5～6 2～6 1.2～6 1.5～6 0.6～6 1.2～6 0.6～6 1.2～6
5.4 5.4
0.6～5
0.5 级 0.2 级 0.5 级 0.2 级 0.5 级 0.2 级 0.5 级 0.2 级 0.5 级 0.2 级
2000～20000mPa.s 高含水、特高黏度液体 0.5
0.2 级 级
0.75～ 15
3
0.75～ 3
0.6～ 3
0.6～ 3
0.6～ 3
0.5～ 2.5
25 2～8
2～8
1.6～ 8

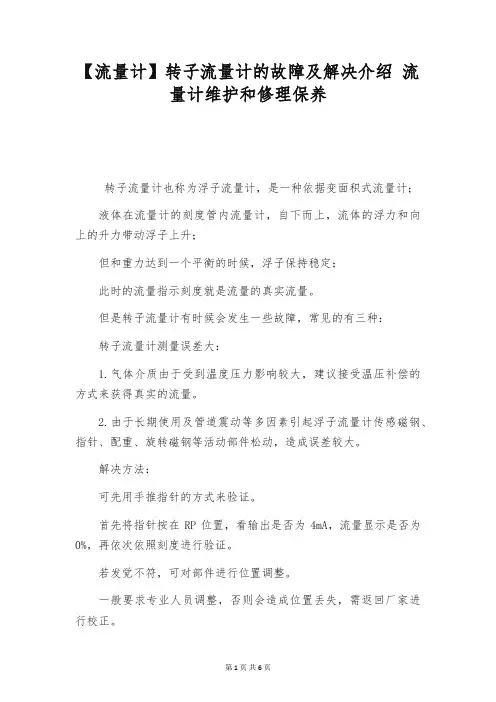

【流量计】转子流量计的故障及解决介绍 流量计维护和修理保养
【流量计】转子流量计的故障及解决介绍流量计维护和修理保养转子流量计也称为浮子流量计，是一种依据变面积式流量计；液体在流量计的刻度管内流量计，自下而上，流体的浮力和向上的升力带动浮子上升；但和重力达到一个平衡的时候，浮子保持稳定；此时的流量指示刻度就是流量的真实流量。
但是转子流量计有时候会发生一些故障，常见的有三种：转子流量计测量误差大：1.气体介质由于受到温度压力影响较大，建议接受温压补偿的方式来获得真实的流量。
2.由于长期使用及管道震动等多因素引起浮子流量计传感磁钢、指针、配重、旋转磁钢等活动部件松动，造成误差较大。
解决方法：可先用手推指针的方式来验证。
首先将指针按在RP位置，看输出是否为4mA，流量显示是否为0%，再依次依照刻度进行验证。
若发觉不符，可对部件进行位置调整。
一般要求专业人员调整，否则会造成位置丢失，需返回厂家进行校正。
3.安装不符合要求：对于垂直安装转子流量计要保持垂直，倾角不大于20度；对于水平安装转子流量计要保持水平，倾角不大于20度；转子流量计四周100mm空间不得有铁磁性物体。
安装位置要阔别阀门变径口、泵出口、工艺管线转弯口等。
要保持前5D后250mm直管段的要求。
4.液体介质的密度变化较大也是引起误差较大的一个原因。
由于仪表在标定前，都将介质按用户给出的密度进行换算，换算成标校状态下水的流量进行标定；因此假如介质密度变化较大，会对测量造成很大误差。
解决方法可将变化以后的介质密度带入公式，换算成误差修正系数；然后再将流量计测出的流量乘以系数换成真实的流量。
转子流量计指针抖动：1.细小指针抖动：一般由于介质波动引起。
可接受加添阻尼的方式来克服。
2.中度指针抖动：一般由于介质流动状态造成。
对于气体一般由于介质操作压力不稳造成。
可接受稳压或稳流装置来克服或加大转子流量计气阻尼。
3.猛烈指针抖动：紧要由于介质脉动，气压不稳或用户给出的气体操作状态的压力、温度、流量与转子流量计实际的状态不符，有较大差异造成转子流量计过量程。

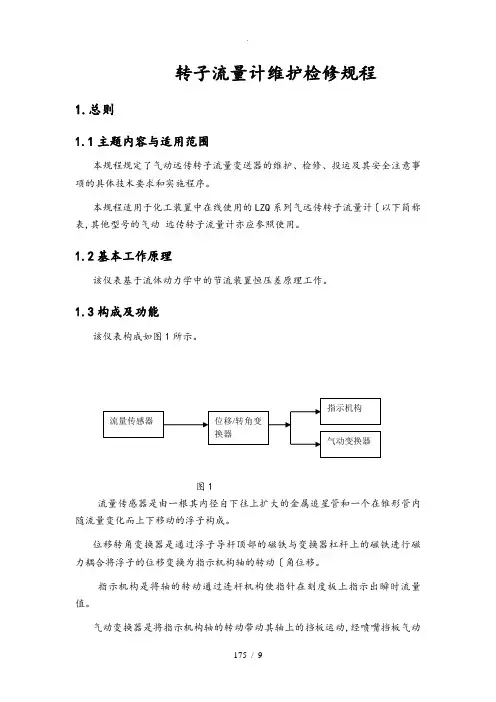

转子流量计维护检修规程完整
转子流量计维护检修规程1.总则1.1主题内容与适用范围本规程规定了气动远传转子流量变送器的维护、检修、投运及其安全注意事项的具体技术要求和实施程序。
本规程适用于化工装置中在线使用的LZQ系列气远传转子流量计〔以下简称表,其他型号的气动远传转子流量计亦应参照使用。
1.2基本工作原理该仪表基于流体动力学中的节流装置恒压差原理工作。
1.3构成及功能该仪表构成如图1所示。
图1流量传感器是由一根其内径自下往上扩大的金属追星管和一个在锥形管内随流量变化而上下移动的浮子构成。
位移转角变换器是通过浮子导杆顶部的磁铁与变换器杠杆上的磁铁进行磁力耦合将浮子的位移变换为指示机构轴的转动〔角位移。
指示机构是将轴的转动通过连杆机构使指针在刻度板上指示出瞬时流量值。
气动变换器是将指示机构轴的转动带动其轴上的挡板运动,经喷嘴挡板气动变换机构把转子位移变换为标准的气动单元信号输出。
1.4主要技术性能及规格1.4.1性能指标基本误差：±1.5%〔用水标定气源压力：140kPa±10%输出信号：20~100kPa环境温度：-10~60℃耗气量：＜700L/h1.4.2 规格公称通径：6,10,15〔20,25,40,50,80,100,150mm最大工作压力：0.4,0.6,1,1.6,2.5,4.0,6.4,10,16,25MP被测介质温度：－30~150℃上限值：应符合按下式规定的系列：Qmax=a×10n式中Qmax－仪表流量上限值〔对于液体是指20℃下水的流量 a－1、1.2、1.6、2、2.5、3、4、5、6、8中任一数值；n－任意正、负整数或零。
量程比：10：1或5：11.5对维修人员的基本要求维修人员应具备如下条件；1.熟悉本规程及其相应的产品说明书等有关技术资料；2.了解工艺流程及仪表在其中的作用；3.掌握该仪表维护、检修、投运及常见故障处理的基本技能；4.掌握常用测试仪器和有关的标准仪器的使用方法。
转轮流量计安全操作及保养规程
转轮流量计安全操作及保养规程转轮流量计是一种常用的流量测量仪器，用于测量液体的流量。
为了确保使用过程中的安全和正常运行，我们需要遵守以下操作规程及保养程序。
安全操作规程1. 安装前的准备在安装转轮流量计前，需要进行以下准备工作：•确定转轮流量计的安装位置，并清理工作区域。
•确认相应的管道和阀门已安装完成并检查是否有漏水情况。
•检查转轮流量计内部是否有异物，如有需清理。
2. 安装转轮流量计安装转轮流量计需要遵从以下操作规程：•确保转轮流量计安装正确，连接好管道和紧固好螺钉。
•确定转轮流量计的流量方向，并进行确认，确保转轮流量计的上游和下游阀门已打开。
•确保转轮流量计的进出口与管道连接处没有漏水。
•接通电源并确认转轮流量计的工作状况正常。
3. 使用转轮流量计在使用转轮流量计时，需要遵从以下操作规程：•在读取流量值前，应使物料通过流量计稳定运行5分钟以上，并确认物料稳定后才能读取流量值。
•读取流量值时，应观测转轮流量计的表盘，如有异常需及时处理。
•操作过程中应避免轻易移动转轮流量计并且禁止碰撞、震动等操作。
4. 停止使用转轮流量计停止使用转轮流量计需要遵从以下操作规程：•关闭上下游阀门后，等待从转轮流量计中排出所有物质后方可卸下。
•拆卸转轮流量计前，需在上下游阀门打开的情况下，将转轮流量计内部的剩余物料排空，以避免污染环境。
•拆卸前应检查转轮流量计内部是否有残留异物，并对其进行清理。
保养程序为了延长转轮流量计的使用寿命，需要进行以下保养程序：1. 清理转轮流量计定期清理转轮流量计内部，清理间隔时间根据物料性质不同而不同。
清理过程需遵循以下规程：•将转轮流量计从管道上卸下，并依据内部结构进行分解。
•将各个零部件分别用专用清洗剂浸泡并彻底清洗，注意不要损坏清洗到的部件。
•使用清洗油将清洗后的部件浸泡，确保清洗部件表面干燥后在进行组装。
2. 校准转轮流量计当转轮流量计的读取值与实际流量偏差较大时，需要对其进行校准。
流量计全系列备件安全操作及保养规程
流量计全系列备件安全操作及保养规程前言流量计是工业过程自动化控制系统中的重要组成部分，广泛应用于化工、电力、石油、冶金、环保等工业领域。
为确保流量计的正常使用和长期性能稳定，必须进行定期的保养和维护。
本文将详述流量计全系列备件的安全操作和保养规程。
流量计备件安全操作检查工作环境在进行流量计备件安全操作之前，首先应考虑安装的工作环境是否安全。
特别是在高温、高压或易燃易爆等场所工作时，要严格遵守安全操作规程，确保操作人员的人身安全。
关注压力和温度在进行流量计备件操作时，还要密切关注所测量流体的压力和温度，防止操作或仪表受到破坏。
在高温高压条件下操作时，应选用适宜的防护措施，例如佩戴抗高温手套、呼吸器等装备。
维护标准化流量计备件操作应同步维护标准化程度，保证全程操作信息同步，并方便故障排除和日常维护管理。
严格操作规程在进行流量计备件操作时，操作人员要严格遵守操作规程和操作要求，确保流量计备件的正常运行。
同时，应避免使用不当的工具或配件，避免对仪表造成损害。
流量计备件保养规程定期检查定期检查是流量计备件必不可少的一个保养方法。
在操作过程中，检查流量计的外观、连接方式和接线等细节，以及温度、压力和流量的状态。
如有异常，及时采取措施予以处理。
清洁保养流量计进口外壳应定期清洁，防止灰尘积累和腐蚀等现象。
在清洁过程中，要使用适宜的清洁剂和工具，不可强行进行清洗。
对于清洗后的流量计备件，应进行干燥处理，避免水汽残留在流量计备件内部。
保持润滑流量计备件内部有很多摩擦部位，要保持润滑，使得流量计备件能够正常运行。
需要使用适宜的润滑剂，涂抹到需要润滑的部位，以保证各设备的正常工作。
主机部件更换如果流量计备件主机的某些部件出现了问题或无法正常工作，就需要及时更换部件。
更换部件时，应按照使用手册的说明进行操作，并保证配件的准确性和材料质量，避免对系统的整体性能产生影响。
备件保养周期安排每种类型的流量计备件都有不同的保养周期，保持清洁、涂抹润滑剂、检查和调整定期保养，已经成为必要手段。
流量计操作规程【范本模板】
5。
5 流量计操作规程
1 目的
明确流量计的操作规程、方法和注意事项，确保操作人员能正确使用、维护该设备，并保持仪器的完好。
2 范围
适用于LZB和LZJ系列玻璃转子流量计的操作和保养。
3 职责
各相关使用部门负责仪器的保养，使用，保管。
4 运行检查
4。
1 检查频率：每次使用前检查一次
4.2 检查内容:连接管外观完好、无开裂泄漏。
若连接管老化开裂应及时更换。
5．操作步骤
5.1仪器测试前准备工作
5.1。
1根据测试产品的性能选择适当量程的流量计，并确认流量计处于有效且合格的计量状态
5.1。
2仪器外观检查：无明显损坏或异常,连接管无老化、开裂。
5.2 使用与操作
5。
2。
1开启被测吸引器，将调节阀拧紧后连接流量计，然后拧松调节阀，观察流量计读数，读取稳定后的最大值，各流量计的读数位置按下图:
注意：也可以在调节阀完全松开的情况下缓慢地连接流量计，避免压力急骤变化引起浮子大幅度跳动.
5。
2。
2 使用结束时，将调节阀拧紧后断开流量计，也可以在调节阀完全松开的情况下缓慢地断开流量计,避免浮子急速跌落.
6 注意事项
6.1流量计锥形管由玻璃材料制成,使用和搬运时注意轻拿轻放。
6.2使用过程中，流量计必须垂直放置，无明显倾斜。
6.3使用完毕，在《使用记录》上登记使用情况。
双转子流量计安全操作及保养规程
双转子流量计安全操作及保养规程双转子流量计是一种常用的流量测量仪器，其工作原理是利用测量管道内流体流经双转子并使其旋转的方式来测量流量。
为了确保双转子流量计的正常工作和测量精度，我们需要遵守一些安全操作规程并进行定期维护和保养。
安全操作规程1. 安装前准备在进行双转子流量计的安装之前，我们需要对安装环境进行全面的评估和分析，以确保仪器的正常工作和安全运行。
安装前需要准备以下工作：•将双转子流量计组件放在平稳的水平面上；•准备好配套的法兰、密封垫和螺栓，并保证其质量符合要求；•确保测量管道内部已经清洁且无堵塞。
2. 安装操作在进行双转子流量计的安装操作时，需要注意以下几点：•安装前需要对双转子流量计各个连接部位做好清洁和防尘措施；•安装时需要严格按照双转子流量计安装图纸进行操作；•在安装过程中，一定要保证所有连接部件的紧固度正确并达到要求；•在安装完成后，需要进行检测和试运行，并保证无泄漏现象出现。
3. 使用维护在双转子流量计的使用过程中，需要注意以下事项：•需要定期清洁双转子流量计内部和外部表面，保持其清洁；•在清洗时，采用清洁溶剂将双转子流量计表面油污擦拭干净；•需要注意避免对双转子流量计组件进行过度震动、碰撞或挤压的现象；•若在使用过程中有不正常现象（如流量变化、噪声等），需要及时进行检修。
保养规程除了需要进行安全操作以外，我们还需要进行定期的保养和维护，以延长双转子流量计的使用寿命和保证其测量精度。
1. 外观维护定期清洁双转子流量计的外表面是保证仪器长期使用的重要保养步骤，具体步骤如下：1.用干净的抹布将双转子流量计的外表面擦拭干净；2.检查双转子流量计的密封部位是否存在问题，并及时采取相应的措施进行修复。
2. 内部维护对于双转子流量计内部的维护，我们应该定期清洗并检查各个组件的磨损情况，保证其长期正常工作。
具体步骤如下：1.取下双转子流量计壳体，将内部组件取出；2.用清洁溶剂擦拭各个组件，并检查其磨损情况；3.若出现任何损坏或磨损，则需要及时更换零件。
转子流量计维护检修规程
转子流量计维护检修规程1 概述这类流量计又称为面积式流量计，其基于定压降可变环形流通面积原理。
测量部分主要由向上扩大的锥形管和管内随流体流量大小上下浮动的转子组成。
根据转子所处平衡位置的高低，作为流量测量大小的尺度，转子上下部的压力差是固定的，而流量计中流通的截面是变化的。
转子流量计分玻璃转子流量计和金属转子流量计。
前者一般用于测量低压常温，不带颗粒悬浮物的透明液体或气体，常用于就地指示。
后者能耐高温、高压并与电、气转换器结合在一起，可以输出电/气标准信号到二次仪表。
其可制成夹套或防腐衬里结构，用于测液、气体、蒸汽及易结晶或腐蚀性强的介质流量。
指示机构 气动/电动变换器 流量 传动器 位移/转角 变换器 输入20～100KPA输入4～20MA 1 2 17 13 10 12 4 111416 15 8 5 3 NS5 出口4～7 61锥管2浮子3,4磁钢 5 平衡6阻尼室7平衡锤10,13,14,15连杆11指针16磁平衡器17电路单元2 技术标准2.1仪表应保持零部件完整无缺，转子及转动部件动作灵活、无卡制现象，润滑油良好表体整洁、刻度清晰、指针平直。
2.2基本误差：±1.0～±2.5%，量程比：（Qmax比Qmin）5:1～10:1,压损≤3.5～4.5×103Pa，周围磁场强度（电信号远传时）≤398A/m。
2.3输出信号：4～20mA DC或20～100KPa ，其通径、流量范围、工作压力和温度，防爆等级按厂家产品说明书要求而定。
3 检查校验3.1安装与检查3.1.1安装前应核实仪表最大允许工作温度和压力，其应大于被测介质的值。
刻度范围应符合介质的最大变化范围，转子连接部分的材质也应符合被测介质的要求，同时应安装在无振动并便于维修的地方，为清洗拆卸创造条件。
3.1.2安装前管道要清洗，并对流量计做配套的校验检查，即：用手推动转子、显示部分能正常指示，这类仪表可用在水平或垂直管道上。
转子流量计检修规程
转子流量计检修规程1.1目的拟定本规程的目的在于：通过定义赛科生产装置H250型金属转子流量计的维护内容和检修步骤，指导和约束仪表维护人员的行为方式；确保仪表的维护、检修和调试工作符合赛科标准、设计规范和工艺要求；同时为保证检修安全，提高检修质量，降低维护成本，优化作业流程，编制检修计划提供参考和决策依据2.1范围本规程适用于：承德市汇通化工有限公司 HT50/RO/DN25ZH/MZEs/Ed北京妙思特仪表有限公司 MF10/RR1/DN40/M2ES/Z潍坊亚峰化工仪表有限公司3.1安全为了确保检修人员以及仪表设备本体的安全，在执行相关操作之前必须了解和参考以下的安全提示：1.禁止在爆炸性环境中打开处于带电工作状态的变送器的接线盖。
2.变送器的前后盖板必须完全符合规定的防爆要求。
3.应按规范要求操作，防止静电损坏敏感元器件。
4.在有毒有害场所执行任务的人员，应事先了解相关的材料安全数据表。
4.1工作原理金属转子流量计是以浮力原理工作的流量计。
对应于测量介质的某一流量，磁性浮子在测量管中对应一个浮子位置。
这个浮子位置通过指示器中的磁钢耦合给指针，由刻度盘和指针读出相应的流量值。
5.1检修5.1.1电源管理：传感器输入：传感器电源：2线接入：1.5mA,5VDC±1%；与电源环路隔离，短路保护。
电流输出： 4-20mA，隔离；电源：直流12-24VDC±10%；最大循环阻抗：50Ω@12V；325Ω@18V；600Ω@24V；更新速率：100ms；精度：±0.01mA。
5.1.2使用环境：操作环境：-10-70℃；相对湿度：0-95%，无凝结。
5.2检修过程：5.2.1外观检查：1、检查仪表外壳有无脱漆，破损，裂痕及被撞击痕迹和紧固件缺损等情况，法兰密封面是否完好。
消除缺陷使之完整。
2、检查铭牌标志是否清晰无误。
5.2.2内部检查：1、检查仪表零部件应完整无缺，转子及传动部件动作灵活，无卡滞现象。
【流量计】玻璃转子流量计维护操作方法 流量计维护和修理保养
【流量计】玻璃转子流量计维护操作方法流量计维护和修理保养玻璃转子流量计是一种高精度含微小零件且技术含量高的产品，在日常使用及维护中都需要操作人员具备确定的产品学问，才能在实际操作中得心应手，不会发生一些不必要发生的事故及故障。
在玻璃转子流量计维护和修理工作中，首先应弄懂仪器仪表的基本原理，并把握有关电子方面的学问和技能，而且应备好全部仪器仪表的说明书、图纸等技术资料，另外应养成一种良好的工作素养，从而在玻璃转子流量计的维护和修理工作中提高效率，削减失误。
一、检修时不要盲目乱敲乱碰，以免扩大故障，越修越坏。
二、拆卸、调整仪表时，应记录原来的位置，以便复原。
三、用万用表欧姆档时，切记不要带电测量。
四、使用逻辑笔、示波器检测信号时，要注意不使探针同时接触两个测量引脚，由于这种情况的实质是在加电的情况下形成短路。
五、检测电源中的滤波电容时，应先将电解电容器的正负极短路一下，而且短路时不要用表笔线来代替导线对电容器进行放电，由于这样简单烧断芯线。
可以取一只带灯头引线的220V，60——100W的灯，接于电容器的两端，在放电瞬间灯泡会闪光。
六、在潮湿环境下检修仪表故障时，对印刷线路用万用表测其各点是否通畅很有必要，由于这种情况下的紧要故障是铜箔腐蚀。
七、检修仪表内部电路时，假如安装元件的接点和电路板上涂了绝缘清漆，测量各点参数时可用一般手缝针焊在万用表的表笔上，万能试验机以便刺穿漆层直接测量各点，而不用大面积剥离漆层。
八、不要带电插拔各种掌控板和插头。
由于在加电情况下，插拔掌控板会产生较强的感应电动势，这时瞬间反击电压很高，很简单损坏相应的掌控板和插头。
九、修理精密仪器仪表时，如不慎将小零件弹飞，应首先判定可能飞落的地方，切勿东找一下，西翻一下，可实行磁铁扫描和视线扫描方法进行找寻。
孔板流量计要学会懂得保养我们使用的孔板流量计要学会懂得保养，否则再好的流量计也无济于事，下面我们就来看看流量计的周期检查。
1、自动调整或阶段式调整，即当孔板流量计按常规进行检定时，假如误差在允许范围内，应延长下一次检定周期，如超出允许误差，则应缩短检定周期。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

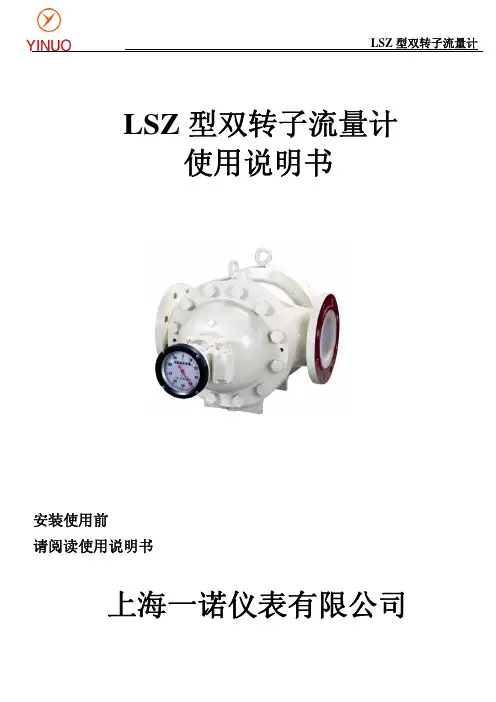

上海一诺双转子流量计检修操作规程
1 工作原理
图1 图2
双转子流量计的计量室由内壳体和一对螺旋转子(见图1)及上下盖板等组成，它们之间形成若干个已知体积的空腔作为流量计的计量单元。
流量计的转子靠其进、出口处的微小压差推动旋转，并不断地将进口的液体经空腔计量后送到出口(见图2)，转子将转动次数经密封联轴器及传动系统传递给计数机构，直接指示出流经流量计的液体总量.
2 接线
上海一诺双转子流量计采用的是机械表头作为就地显示，信号远传采用的是LPJ-F/I型光电式电脉冲/电流转换器（以下简称转换器）。
转换器主要由光电编码器组成，转轴每转一周（角位移360。
）即发出1000个脉冲信号（脉冲当量根据具体的仪表及口径不同而不同），脉冲信号可以远传至计算机系统及二次仪表，传输距离最远可达1000m。
1.脉冲输出接线：
电源：±24VDC±1V 高电平：12V 低电平：0V
2.电流输出接线：
电源：±24VDC±1V （电流小于20mA）
3 安装
1.流量计的安装位置应尽量避免振动大、温度高、磁场干扰性强的环境，
而选择便于维修的位置安装。
2.在新管道上安装流量计时，为了避免管道中杂质进入流量计，可先用一
段管子代替流量计，对管道进行清洗，然后换上流量计。
3.流量计应立式安装在水平管路的主管道上，设置管路旁路，水平配管应
留有拆卸检修时所需的空间。
4.安装流量计时，流量计本体上的箭头方向应与液体流动方向一致。
5.在流量计进口前端安装过滤器，为了使测量准确，应排除管道中的气体，
还需安装消气器。
调节流量的阀门应安装在流量计的下游侧。
6.流量计现场安装不便于读数时，可拆下表头紧固螺钉，旋转表头到便于
读数的位置，固紧螺钉。
7.新管线做水压试验时需关闭流量计前、后的阀门，避免水进流量计。
如
果水进入流量计，放水后残留的水和空气会腐蚀流量计内部零件，导致
流量计转动部件锈死和大大降低流量计精度和使用寿命。
8. 避免用原油检定流量计。
在须用原油检定时，必须在检定后从排油口放
尽流量计内的原油。
4 安全注意事项
由于转换器内的光栅由玻璃制成，故在安装和使用中不能强烈震动和碰撞，在接线时，必须保持清洁，不得有灰尘泄入转换器内，安装时软轴的位置是否对准安装孔，当远距离传送信号在传输线上的衰减太大时，应用较粗的导线。
4－20mA的输出，一般在出厂前已根据仪表上限流量对应的频率调整好，用户如需自行调整必须具备符合精度要求的仪表、信号源、电流表。
调整顺序为先在无输入信号状态下使用电流输出为4mA，然后输入额定（满量程）理论或实际标定给出的频率信号，使电流输出为20mA，经反复调试符合要求为止。
