太阳能热水器进水电磁阀安装
太阳能不上水原因及办法
太阳能不上水原因及办法
一、原因
1，水压问题，水压太低也会导致无法上水，等水压大了或购买一个增压泵，这样可以保证上水。
在冬季要检查管道是否温度过低造成冰堵，等阳光充足的时候再上水。
2，如果是老式的太阳能热水器，比如浮子式上水方式，室内无控制仪的那种。
那么浮子坏导致不上水的可能性也是有的，就要更换浮子式上水或浮球式上水阀。
建议换成新型太阳能热水器自动关水装置，它不需要改变原有太阳能管线。
3，是看电磁阀是不是堵了，把水开关关了，电磁阀进水那头，用镙丝刀把电磁阀打开，要小心点，里面有很细的一根针，把里面清洗一下，再小心的把针头对准装好，再开水就可以解决了。
二、处理办法
1、按上水键后听有没有上水动静，或者去看看水表转不转。
2、检查电磁阀的滤网，滤网堵塞阻碍上水，在管道上有一个白色方块状有一根信号线，伐的下面有一个六角螺帽，打开它里面就是滤网。
3、在仪表上，按上水键，注意听电磁阀有没有打开的声音，如果没声音，检查信号线是否连接正常，排除后还不能上水，就换个电磁阀
4、上水的时候注意排水管是否有排水，有可能是机器的真空管碎了。

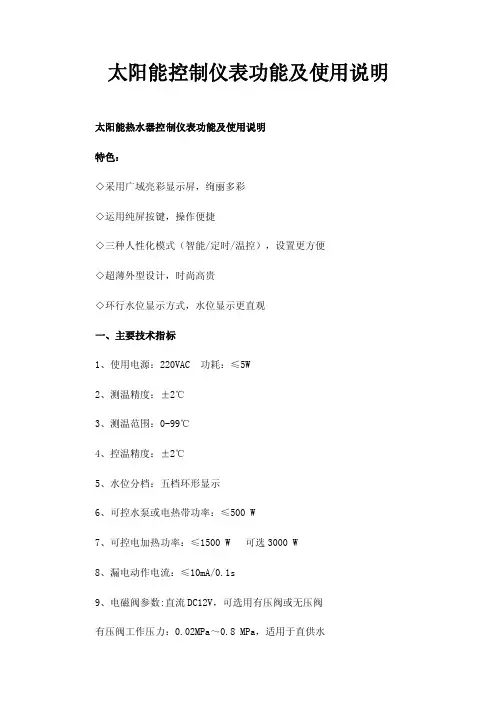

太阳能控制仪表功能及使用说明
太阳能控制仪表功能及使用说明太阳能热水器控制仪表功能及使用说明特色：◇采用广域亮彩显示屏，绚丽多彩◇运用纯屏按键，操作便捷◇三种人性化模式（智能/定时/温控），设置更方便◇超薄外型设计，时尚高贵◇环行水位显示方式，水位显示更直观一、主要技术指标1、使用电源：220VAC 功耗：≤5W2、测温精度：±2℃3、测温范围：0-99℃4、控温精度：±2℃5、水位分档：五档环形显示6、可控水泵或电热带功率：≤500 W7、可控电加热功率：≤1500 W 可选3000 W8、漏电动作电流：≤10mA/0.1s9、电磁阀参数:直流DC12V，可选用有压阀或无压阀有压阀工作压力：0.02MPa～0.8 MPa，适用于直供水无压阀工作压力：0.0MPa，使用于水箱供水或低水压供水二、主要功能1、北京时间：实时显示北京时间2、水位预置：可预置加水水位50、80、100%3、水温预置：可预置加热温度范围：30℃～80℃，定时加热若不需要启动电加热，可预置为00℃4、水温指示：显示太阳能热水器内部实际水温5、水位指示：显示太阳能热水器内部所存水量6、缺水提示：当水位从高变低，出现缺水状态时，蜂鸣报警，同时20%水位闪烁7、缺水上水：当水位从高变低，出现缺水状态时，延时30分钟自动上水至预置水位8、手动控制：可手动启动上水、加热，在操作时首先显示预置的水位或水温，用户可利用▲、▼键调整预置参数，确认后，启动上水、加热，也可手动关闭。
启动加热时水位若低于50%，则先启动上水再加热。
正在加热时水位低于50%自动关闭加热，保护电加热管。
启动手动上水时，若实际水位大于等于预置水位时、测控仪自动上调预置水位，以保证用户上水需求，启动手动加热时，若实际水温大于等于预置水温时，自动上调预置水温，以保证用户加热需求，建议用户预置水温不要超过60℃。
9、自选模式：有智能、定时、温控三种模式可选定时模式：可设定二次定时上水、二次定时加热，原厂设置定时上水第一次9:00上水至100%水位，第二次15:00启动上水至100%水位。
电磁阀的安装方法
电磁阀的安装方法一、准备工作在开始安装电磁阀之前，首先要进行一些准备工作。
首先，需要确保所选择的电磁阀与工作环境的要求相匹配。
其次，要准备好所需的工具和材料，如扳手、螺丝刀、密封胶等。
最后，要确保安装现场的清洁，以免杂物进入电磁阀内部影响正常工作。
二、安装位置选择选择合适的安装位置是电磁阀安装的重要步骤。
首先，要根据工作要求确定电磁阀的安装方向，以确保其能正常工作。
其次，要选择离液体或气体源较近的位置进行安装，以减少管路长度和压力损失。
此外，还要考虑电磁阀的维修和更换，因此应选择便于操作和维护的位置。
三、管路连接在安装电磁阀之前，需要先进行管路连接。
首先，要根据电磁阀的进出口口径选择合适的管件，并使用扳手将其紧固好。
在安装过程中，要注意保持管件的密封性，以避免泄漏。
另外，还要根据需要安装适当的密封垫片或密封胶，以确保连接处的密封性。
四、安装电磁阀安装电磁阀时，首先要将其放置在预定的位置上，并根据需要使用螺丝固定好。
在固定螺丝时，要适度加力，避免过紧或过松。
安装完成后，要检查电磁阀是否牢固，以及与管路连接处是否密封。
五、电气接线安装完电磁阀后，还需要进行电气接线。
首先，要根据电磁阀的电源要求选择合适的电源线，并将其连接到电磁阀的电源接线端子上。
接线时，要确保电源线的导线松紧适度，接触良好，并使用绝缘胶带或绝缘套进行绝缘处理。
接线完成后，要检查接线是否正确，并进行必要的绝缘测试。
六、调试和测试安装完成后，还需要进行调试和测试，以确保电磁阀的正常工作。
首先，要检查电磁阀的开关是否灵活可靠，是否能够正常控制液体或气体的流动。
其次，要检查电磁阀的密封性能，以确保其能够有效地阻止液体或气体的泄漏。
最后，要进行一些负载测试，以验证电磁阀在实际工作条件下的性能。
七、安全注意事项在安装电磁阀时，还需要注意一些安全事项。
首先，要确保操作人员具备相关的安全知识和技能，避免因操作不当而造成意外事故。
其次，要遵守相关的安全规范和操作规程，如佩戴防护手套、眼镜等。
太阳能热水器电磁阀故障维修方法
太阳能热水器电磁阀故障维修方法太阳能热水器是一种利用太阳能将水加热的设备，其工作原理是利用太阳能将水加热，然后通过电磁阀控制水的流入和流出，从而实现热水的储存和供应。
然而，由于长期使用和环境因素，太阳能热水器的电磁阀可能会出现故障，导致水的流入和流出不畅，从而影响热水器的正常工作。
本文将介绍太阳能热水器电磁阀故障的原因和维修方法，希望能够帮助读者更好地了解太阳能热水器电磁阀故障维修方法。
1.电磁阀故障的原因太阳能热水器的电磁阀故障可能是由于以下原因导致的：（1）电磁阀堵塞：长期使用后，水中会带有一定的杂质和污垢，这些杂质和污垢可能会堵塞电磁阀的进水口和出水口，导致电磁阀无法正常开启和关闭。
（2）电磁线路故障：电磁阀的线路故障也是常见的故障原因之一，可能是由于线路接触不良、线路老化或线路断裂等原因导致的。
（3）电磁阀本身故障：电磁阀本身的质量问题也可能导致电磁阀的故障，例如线圈短路、阀芯卡死等问题。
2.电磁阀故障的表现当太阳能热水器的电磁阀出现故障时，通常会表现为以下几种情况：（1）无法正常启动：当太阳能热水器无法正常启动时，可能是由于电磁阀无法打开导致的。
（2）供水中断：在正常使用过程中，突然发现热水供应中断，这可能是由于电磁阀无法关闭导致的。
（3）水流异常：当使用太阳能热水器时，发现水流异常，可能是由于电磁阀堵塞或电磁线路故障导致的。
3.电磁阀故障的维修方法针对太阳能热水器电磁阀故障的原因和表现，我们可以采取以下维修方法：（1）清洗电磁阀：当发现电磁阀出现堵塞时，可以拆卸电磁阀进行清洗。
首先关闭电磁阀所在的水源，然后拆卸电磁阀，用清水和清洁剂进行清洗，清洗干净后进行安装。
（2）检查电磁线路：当怀疑电磁线路有故障时，可以使用万用表进行检查。
首先关闭电磁阀所在的水源，然后拆卸电磁阀，检查电磁线路的接触情况，如果发现接触不良、老化或断裂等情况，可以进行修复或更换。
（3）更换电磁阀：当电磁阀本身出现故障时，可以考虑更换电磁阀。
太阳能电磁阀的正确安装方法
太阳能电磁阀的正确安装方法太阳能电磁阀是采用太阳能来驱动的一种新型电磁阀，具有无污染、低耗能等优点。
本文将对太阳能电磁阀的正确安装方法作出描述。
Ⅰ.安装位置的选择首先要选择安装太阳能电磁阀的位置，太阳能电磁阀应选择安装在一个能够充分接收太阳辐射的位置，最佳安装位置应该在能够使用安装井外开口外部而不是阴暗的地方，以获得最佳的太阳能效率。
安装太阳能电磁阀需要进行抗冻处理，使用时注意它会在冻结环境中使用，所以从火灾安全方面也要进行考虑。
Ⅱ.基础和锚固安装太阳能电磁阀的安装需要尽可能的避开植物，以保证太阳能的效率。
如果安装的环境中有植物，应该进行外挂式安装或者内嵌式安装，以免阳光受到遮挡而影响太阳能系统效率。
安装时，应该根据实际情况准备平整的基础，使安装的太阳能电磁阀产生极小的影响。
锚固牢固，防止被强力拉扯打开及脱落，同时保证安装的太阳能电磁阀可以正常使用。
Ⅲ.电线连接太阳能电磁阀原有电路有蓄电池组和固态继电器，需要按照电线原理图进行安装，确保电线连接可靠无误。
蓄电池组要安装在容易进行维护和检查的位置，容易接入散热器，以保证正常使用。
Ⅳ.定值调整定值主要按照电气参数和控制策略的需求进行优化。
电动阀的位置变化量，可以通过调整开孔即回定值进行调整，回定值太高会导致空出量大，消耗功率；回定值太低，会使电磁阀在弱信号时不能及时关合，因此，要根据实际情况，合理调节回定值。
Ⅴ.射频检测安装完太阳能电磁阀后，应进行射频检测，可以用射频仪测量电磁阀的关闭压力，以及检测电动阀的工作状况，来避免设备的不可靠性。
以上是太阳能电磁阀的正确安装方法的介绍，注意安装一个安全、有效的太阳能电磁阀，有助于提高使用寿命和效率。
电磁阀安装步骤说明书
电磁阀安装步骤说明书一、安全注意事项在安装电磁阀之前，请务必仔细阅读以下安全注意事项，并按照其指导进行操作，以确保您的安全：1. 在进行电磁阀的安装、维修或调试之前，务必断开电源，避免触电危险。
2. 在安装过程中，严禁使用损坏的电磁阀或配件，以免造成设备故障或伤害。
3. 如果需要使用工具进行拆装或调整，请确保工具干净、完好，并按照正确的方法使用，避免损坏电磁阀或意外伤害。
4. 在接触电磁阀内部或调试时，应戴好绝缘手套和护目镜，避免因操作不当导致的伤害事故。
二、电磁阀安装步骤以下是电磁阀的安装步骤，按照顺序进行操作，确保正确安装：1. 第一步：准备工作在正式安装之前，需要根据现场要求准备好所需的工具和材料。
确认电源开关处于关闭状态，以免触电。
2. 第二步：安装定位根据实际需求，选择合适的位置安装电磁阀。
确保安装位置符合规范，且便于维修和调试。
3. 第三步：连接管道使用合适的管道和接头，将管道与电磁阀连接。
确保连接牢固，避免漏气或漏液。
4. 第四步：接线连接将电磁阀与电源进行正确的接线连接。
根据电磁阀的电压和功率要求，选择适当的线材和连接方法。
5. 第五步：调试测试在完成安装后，进行电磁阀的调试测试。
首先检查各个接口是否牢固，然后打开电源开关，观察电磁阀工作情况是否正常。
6. 第六步：封装在确认电磁阀安装正确、正常运行后，进行电磁阀的封装工作。
使用密封胶或密封带，将电磁阀与连接管道进行有效的密封，以防漏气或漏液。
三、维护与保养1. 定期检查电磁阀的工作状况，如发现异常，及时进行维修或更换。
2. 清洁电磁阀表面，确保无积尘或杂物，以免影响正常工作。
3. 避免在电磁阀周围堆放杂物，保持通风良好，确保电磁阀正常散热。
4. 定期检查电磁阀的电源线和接线端子，确保连接牢固，避免因松动引发故障。
四、故障排除在使用电磁阀过程中出现故障时，请参照以下故障排除方法进行处理：1. 电磁阀无法正常开启或关闭：检查电源线连接是否松动，电磁阀内部是否堆积杂物，及时清理或更换。
太阳能热水器控制器地功能和安装介绍
太阳能热水器控制器的功能和安装介绍太阳能热水器控制器是用数字的方式显示水温、水位，也称太阳能控制仪表，或者微电脑控制仪表和控制器等。
今天小编为大家介绍太阳能热水器控制器的功能和安装须知。
太阳能热水器控制器的功能当进行全自动水位控制时，水位低于规定值报警并自动上水，上水到规定水位时自动停止上水；水位界于高低水位之间时，可以通过触摸键手动上水、停水；当水压不足时，自动控制增压泵投入工作，避免因水压不足导致上水失败；全自动的温度控制，禁止高温空晒后进水，可以防止真空管因突然注入冷水而爆裂。
太阳能热水器控制器的安装施工1、根据用户居室情况，确定主机的固定位置。
主机应安装在距地面高度不小于1.4m且用户操作比较方便的墙上。
2、在墙上打膨胀螺栓或钢钉时，须避开墙体内埋设的电线。
3、配线敷设：应符合国标的要求。
4、护套线与电热器及主机的联结。
太阳能热水器控制器5、传感器安装（1）将传感器由溢流管插入，轻拉引线，使之贴紧进口处，再向内伸进1公分左右，然后将固定件套在溢流管上。
（2）将传感器专用线引入室内，并且固定，不等用力过猛，以免擦伤或拉断。
（3）安装过程中禁止插座淋湿。
传感器不能与电加热管相碰或距离过近。
（4）若选配下置式传感器，从水箱底部向上安装，拧紧固定螺帽，检查有无渗水情况。
（5）若现配上置式传感器，从水箱顶部向下安装，并用扎带将导线固定。
6、电磁阀安装（1）应在安装前将管道内的杂质冲洗清理干净，电磁阀应安装在冷热水管道相通的管道上。
（2）电磁阀进水端与出水端不得装错,有滤网的一端为进水端,底部箭头所示为水流方向。
连接进水端的管子应采用软管或易拆卸的管子，以方便清除滤网上的阻塞物。
定期清洗电磁阀滤网。
（3）两芯对接线与电磁阀相连，引线可加长，应选用线径较大的铜芯电缆线。
（4）有压电磁阀自身带有止回装置，可不安装机械式单向止回阀。
无压电磁阀有的没有止回装置，需安装机械式单向止回阀。
（5）安装时应注意避免使用管钳、扳手等工具打击或直接作用于电磁阀线圈或塑料主阀体部位。
太阳能热水器的安装图解和设计方案
太阳能热水器在中国已经实际使用超过15年了，从当初故障很多到基本正常，太阳能工作者走过了一条艰辛之路，也总结了许多宝贵的经验。
相对于一般家用电气产品，太阳能的可靠性还是比较差的，所以针对每一个客户的情况，提出一套可靠的安装方案是十分重要的。
三分质量七分安装反映了当前太阳能热水器的使用状况。
一、手动控制太阳能热水器安装图在用户房间内，打开进水阀门4，自来水通过打开的手阀1进入太阳能水箱，待水箱的水装满了，就会通过排气口3外接的管道流出来，流到用户的接水槽，用户看到水流出的信号，关掉进水阀。
太阳能热水器进水过程结束。
太阳能的水经一天太阳的照射，水温逐步提高，晚上就可以使用了。
安装太阳能热水器的特别注意事项，一般太阳能热水器是不承压的，排气口3是不能堵住的，否则自来水的压力一般有2-6公斤/每平方厘米，将会将水箱压爆，另一方面，不进水时，进水阀门1关闭，如果用户用水时，会产生抽真空现象，水箱周围将受到每平方厘米1公斤的大气压力，水箱将会被大气压扁（抽扁）。
由于进排气口是太阳能的呼吸通道，一旦被堵住将产生极大的破坏性后果，提醒安装者应特别注意。
形象地图示1、炸桶，2、抽瘪，抽瘪的实际摄影图3-11-2。
图3-11-2实地拍摄的排气口堵住，造成水箱抽瘪的图片（南非）如果遇到阴雨天气，可以插上电源，进行电加热，但注意用水时应关掉电源，防止水用干时电加热棒烧毁，如果采用留一部分水的办法也可以防止电热器烧毁，一般采用如下两种办法来保护电热器不被烧毁：图3-11-3：下出水的热水器为了保护电加热器不会干烧，我们将热水取水口内接了一个取水导管，这样水箱内的水就不会降到电加热器的发热管以下，这样就保护了发热管。
图3-11-4：边出水的热水器，为了防止发热管干烧，在热水出口设计了一个U 型的热水管出口，这样，太阳能水箱中的水位就始终高于发热管体，这样在热水用掉后，水箱中还保留一部分水，也就保证了系统的正常工作。
U形管设计在太阳能水道的设计中经常使用，读者只要在碰到问题时，能够灵活应用U管的原理，可能会给您带来帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
太阳能热水器进水电磁阀安装
一：电磁阀安装说明：
１、安装前先冲洗管道, 将杂质冲洗干净。
2 、若是水塔供水，请选择与水压相适配电磁阀。
以免电磁阀不能上水或流量过小。
3 、检查电磁阀标识电压是否与控制电源输出电压一致，检查过滤网是否完整、阀体各部位是否无破损．水流方向与电磁阀箭头标识方向一致。
4 、电磁阀应安装在室内易维修及避免造成其它连带损失的区域，注意防冻、防晒，以防阀体冻裂老化，缩短使用寿命．安装时线圈朝上。
5 、禁止用扳手等工具作用于线圈及塑料部位，电磁阀两端接口管道应保持在同一直线上，切勿两接口上下错位时强行安装，以保证电磁阀在安装时不受损坏，应保证安装好的电磁阀不受管道错位扭力作用。
6 、安装好后，通电检测。
7 、出现电磁阀不良品，用不干胶贴好故障标签，并标明地点、时间、故障现象、处理人等要素，以便厂家品质甄别及改善．
8 、如出现非正常安装、使用所造成故障及损失、不属于厂家三包范围。
二：基本故障及排除
１、电磁阀打不开
2 、止回漏水
3 、管件或阀体其他部位漏水
故障原因: 运输、安装时部件受损或冰冻胀裂
检测方法: 目测
解决方案: 更换电磁阀贴好故障标签, 并注意正确安装, 将电磁阀装在室内或加强保温 .
三、电磁阀使用参数。
