机械设备电气控制(含PLC)(B)
东北大学继续教育学院
机械设备电气控制（含PLC）试卷（作业考核线下） B 卷（共 4 页）
1.数控机床低压电器按用途分为：（A ）、保护电器、和执行电器。
A）控制电器B）开关电器C）接触器D）继电器
2.数控机床电气控制系统按轨迹分为：（D ）、线框控制系统、轮廓控制系统。
A）自动控制系统B）实体控制系统C）直线控制系统D）点位控制系统
3.从组成结构形式上PLC分为（B ）和模块式。
A）独立式B）整体式C）网络式D）分散式
4.当压力达到规定值时触点动作的继电器是（C ）。
A）压力继电器B）电流继电器C）速度继电器D）电压继电器
5. 信号模块的主要包括：（C）输入/输出模块、模拟量输入/输出模块。
A）离散量B）数字量C）连续量D）控制量
6.正常运行时定子绕组为星形联结的三相笼型异步电机，可用（C ）降压启动。
A）串电阻B）星形-三角形切换C）自耦变压器D）三角形
7.PLC的工作方式是一个不断循环的（C ）工作方式。
A）实时处理B）先进后出C）顺序扫描D）并行处理
8. FANUC-PMC定时器地址从（C ）到T79。
A）T4 B）T8 C）T0 D）T32
9.END1是（ D ）指令。
A）顺序开始B）调用C）返回D）顺序结束
10.S7-300 PLC通过分布式的主机架和3个扩展机架，可以实现（A ）个模块的控制。
A）32 B）16 C）8 D）4
11.脉冲编码器分为光电式、（B ）、电磁感应式三种。
A）非接触式B）接触式C）共振式D）旋转式
12.数控机床电气控制系统由数控装置、进给伺服系统、（B ）、机床强电控制系统等组成。
A）PLC B）主轴伺服系统C）驱动装置D）刀库
13. 机械零件的尺寸精度、形状精度和（B ），主要靠切削加工来实现。
A）表面纹理B）表面粗糙度C）波纹度D）装配精度
14. 数控机床的精度指标包括：( A )、重复定位精度、分辨率与脉冲当量。
A）定位精度B）直线精度C）平行精度D）圆柱精度
15. S7-300PLC的地址分配有两种，即面向槽的地址分配和( D )的地址分配。
A）面向PLC B）面向网络C）面向通讯D）面向用户
16. S7-300PLC的编程语言是STEP7，其用户程序由( A )、功能块、数据块构成。
A）组织块B）程序块C）逻辑块D）信号模块
17.S7-300PLC的模拟I/O模块的插槽1的电源模块、插槽2的CPU模块、插槽3的( B )模块都不分配地址。
A）输入B）接口C）输出D）数字
18.自动控制系统有两种最基本的形式，即( A )和闭环控制。
A ）开环控制
B ）模拟量控制
C ）数字量控制
D ）速度控制 19.自动控制系统的静态性能技术指标有：静差度、( C )、调速范围。
A ）平稳性 B ）快速性 C ）稳态误差 D ）准确度
20.二阶系统闭环传递函数为2
2
2
02)()()(n
n n
i s s s X s X s ωξωωφ++==，其中ξ为( B )，n ω为无阻尼震荡频率。
A ）频率
B ）阻尼比
C ）角速度
D ）振幅 二、名词解释（本大题共5小题，每小题2分，共10分） 21. 伺服系统
以加工指令为输入量，以机床移动部件的位置为输出量的控制系统称为位置随动系统，简称伺服系统。
22. 反接制动
反接制动是利用改变电动机电源的相序，使定子绕组产生的旋转磁场与转子惯性旋转方向相反，产生制动作用。
23. 寄生电路
寄生电路指电器控制电路的动作过程中，以外接通的电路。
24. 传递函数
用拉氏变换求解线型常微分方程，得到的复数域中的数学模型称为传递函数。
25. 调速范围
调速范围指在额定负载时，电动机最高转速与最低转速之比。
三、简答题（本大题共4小题，每小题5分，共20分）
26.何谓降压起动，三相异步电机降压起动包括哪几种方式？ 答：降压起动指降低电机定子绕组上的电压起动电机
（1）定子电路串电阻或电抗降压起动 （2）星-三角降压起动 （3）自耦变压器降压启动
27.可编程控制器的应用体现在哪几个方面？ 答：（1）开关量的逻辑控制
（2）位置控制 （3）过程控制 （4）数据处理 （5）通信联网
28机床的强电控制系统的作用是什么？
答：实现对机床辅助运动和辅助动作的控制外，还包括对保护开关、各种行程极限开关和操作盘上所有元件的检测和控制。
29.何谓数据采样插补法？ 答：（1）给定轮廓曲线分割为每一插补周期的进给段
（2）每一插补周期执行一次插补运算，计算出下一个插补点坐标 （3）计算下一周期的进给量，得出下一插补点位置。
四、分析题（本大题共3小题，每小题12分，共36分） 30.指出图中部件1、2、3、7的名称。
答：1-主触点
2-自由脱扣机构 3-过电流脱扣器 7-按钮
31.列出S7-300PLC 脉冲定时器各引脚的名称
答：
S ——启动输入
TV ——设定时间 R ——复位输入
Q ——定时器状态输出
BI ——剩余时间输出（二进制格式） BCD ——剩余时间输出（BCD 码格式）
32. 说明图中交流电磁机构各部件1、2、3、4的名称，并分析部件1的作用。
答：1——短路环 2——铁心
3——线圈 4——衔铁
部件1作用：产生与交变磁通1Φ相位不同感应磁通，与1Φ合成为2Φ，则在1Φ为零时，产生吸力，将衔铁吸住，消除振动和噪声。
五、设计题（本大题共3小题，共14分）
33.某双异步电机机床，液压泵电机先启动，主轴电机后先启动，设计其完整控制电路。
（4分）
34.设计三相异步电机的可逆运行反接制动控制电路，具有正反转、反接制动功能，具有短路、失压和过载保护。
（6分）
35. 某三相异步电机转子有80个齿，采用三相六拍通电方式，试求步进电机的步距角？（4分）
答：
75.080
32360360=⨯⨯==
kmz α。
电气控制PLC考试题(附参考答案)
电气控制PLC考试题（附参考答案）一、单选题（共50题，每题1分，共50分）1、主电路一般画在辅助电路的______,复杂的系统则分图绘制。
A、左侧或上面B、右侧C、左侧D、上面正确答案：A2、变频器与电动机之间一般____接入接触器。
A、未知B、不允许C、允许D、不限正确答案：B3、热继电器的常闭触点一般用于______。
A、主电路中B、照明电路中C、控制电路中D、电源电路中正确答案：C4、自锁触点可以————。
A、点动B、正反转C、时间及电控D、保持接触器线圈通电正确答案：D5、异步电动机的全压直接启动时，启动电流可达到额定电流的______倍。
A、4-7B、20C、1D、30正确答案：A6、--380V的线路，其负载计算电流为120A，尖峰电流为400A，应选择—__型的自动空气开关。
A、C: DW 10-200／3B、C: DW 10-400／3C、C: DW 10-600／3D、C: DW 10-800／3正确答案：C7、接触器励磁线圈____接于电路中。
A、都可以B、串联C、串并联D、并联正确答案：B8、______是熔断器在额定电压下所能断开的最大短路电流。
A、整定电流B、额定电流C、极限分断电流D、工作电流正确答案：C9、数控机床交流主轴驱动系统有_____和数字式2种型式。
A、电流B、模拟C、变频D、电压正确答案：B10、热继电器是一种____保护电器。
A、过流B、过载C、断路D、接地正确答案：B11、数控机床进给伺服系统的负载不大，加工精度不高时，可采用____控制。
A、全闭环B、半闭环C、开环D、以上3种均可正确答案：C12、在数控机床的强电电路中加入热继电器的作用，主要有什么作用A、断电保护B、漏电保护C、过载保护D、失电保护正确答案：C13、下列哪个不属于保护类电器______A、熔断器B、按钮开关C、热继电器D、过电流继电器正确答案：B14、改变三相异步电动机转向的方法是____A、改变电源电压B、改变电源频率C、改变定子绕组中电流的相序D、改变输入电流正确答案：C15、行程开关在控制线路中可作。

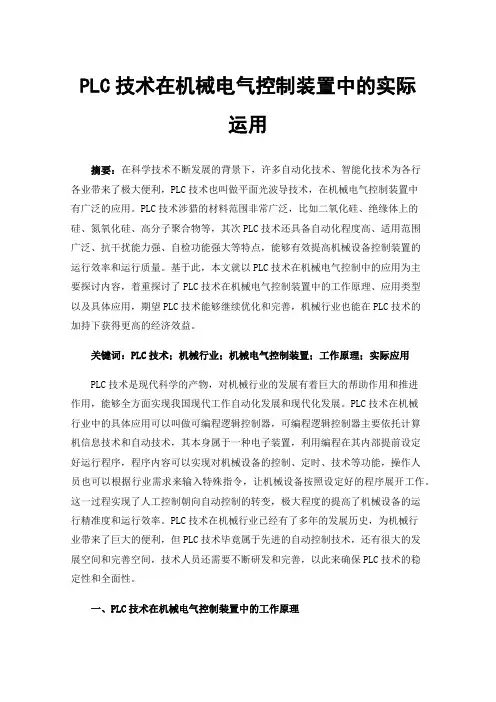

PLC技术在机械电气控制装置中的实际运用
PLC技术在机械电气控制装置中的实际运用摘要：在科学技术不断发展的背景下，许多自动化技术、智能化技术为各行各业带来了极大便利，PLC技术也叫做平面光波导技术，在机械电气控制装置中有广泛的应用。
PLC技术涉猎的材料范围非常广泛，比如二氧化硅、绝缘体上的硅、氮氧化硅、高分子聚合物等，其次PLC技术还具备自动化程度高、适用范围广泛、抗干扰能力强、自检功能强大等特点，能够有效提高机械设备控制装置的运行效率和运行质量。
基于此，本文就以PLC技术在机械电气控制中的应用为主要探讨内容，着重探讨了PLC技术在机械电气控制装置中的工作原理、应用类型以及具体应用，期望PLC技术能够继续优化和完善，机械行业也能在PLC技术的加持下获得更高的经济效益。
关键词：PLC技术；机械行业；机械电气控制装置；工作原理；实际应用PLC技术是现代科学的产物，对机械行业的发展有着巨大的帮助作用和推进作用，能够全方面实现我国现代工作自动化发展和现代化发展。
PLC技术在机械行业中的具体应用可以叫做可编程逻辑控制器，可编程逻辑控制器主要依托计算机信息技术和自动技术，其本身属于一种电子装置，利用编程在其内部提前设定好运行程序，程序内容可以实现对机械设备的控制、定时、技术等功能，操作人员也可以根据行业需求来输入特殊指令，让机械设备按照设定好的程序展开工作。
这一过程实现了人工控制朝向自动控制的转变，极大程度的提高了机械设备的运行精准度和运行效率。
PLC技术在机械行业已经有了多年的发展历史，为机械行业带来了巨大的便利，但PLC技术毕竟属于先进的自动控制技术，还有很大的发展空间和完善空间，技术人员还需要不断研发和完善，以此来确保PLC技术的稳定性和全面性。
一、PLC技术在机械电气控制装置中的工作原理PLC技术在机械电气控制装置中的工作原理主要体现在三个方面，分别是输入采样、程序执行、输出扫描。
这三个阶段的运算工作可以保证PLC技术的运行稳定性，保障机械电气控制装置的运行效率和运行质量【1】。
什么是PLC,PLC主要应用在哪些方面？应用中应该注意哪些问题
什么是PLC，PLC主要应用在哪些方面？应用中应该注意哪些问题目前，PLC在国内外已广泛应用于钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、环保及文化娱乐等各个行业，使用情况主要分为如下几类：1.开关量逻辑控制.取代传统的继电器电路，实现逻辑控制、顺序控制，既可用于单台设备的控制，也可用于多机群控及自动化流水线。
如注塑机、印刷机、订书机械、组合机床、磨床、包装生产线、电镀流水线等。
2.工业过程控制在工业生产过程当中，存在一些如温度、压力、流量、液位和速度等连续变化的量(即模拟量)，PLC采用相应的A/D和D/A转换模块及各种各样的控制算法程序来处理模拟量，完成闭环控制。
PID调节是一般闭环控制系统中用得较多的一种调节方法。
过程控制在冶金、化工、热处理、锅炉控制等场合有非常广泛的应用。
3.运动控制PLC可以用于圆周运动或直线运动的控制。
一般使用专用的运动控制模块，如可驱动步进电机或伺服电机的单轴或多轴位置控制模块，广泛用于各种机械、机床、机器人、电梯等场合。
4.数据处理PLC具有数学运算(含矩阵运算、函数运算、逻辑运算)、数据传送、数据转换、排序、查表、位操作等功能，可以完成数据的采集、分析及处理。
数据处理一般用于如造纸、冶金、食品工业中的一些大型控制系统。
5.通信及联网PLC通信含PLC间的通信及PLC与其它智能设备间的通信。
随着工厂自动化网络的发展，现在的PLC都具有通信接口，通信非常方便。
PLC的应用特点1.可靠性高，抗干扰能力强高可靠性是电气控制设备的关键性能。
PLC由于采用现代大规模集成电路技术，采用严格的生产工艺制造，内部电路采取了先进的抗干扰技术，具有很高的可靠性。
使用PLC构成控制系统，和同等规模的继电接触器系统相比，电气接线及开关接点已减少到数百甚至数千分之一，故障也就大大降低。
此外，PLC带有硬件故障自我检测功能，出现故障时可及时发出警报信息。
在应用软件中，应用者还可以编入外围器件的故障自诊断程序，使系统中除PLC以外的电路及设备也获得故障自诊断保护。
东大19春学期《常用电器控制技术(含PLC)》在线作业3【标准答案】
(判断题)1: 对于一些超高压、大容量的巨型变压器，为了减少制造及运输困难，常采用三相心式变压器。
A: 错误B: 正确正确答案:(判断题)2: HH系列铁壳开关合闸后，开关盖不能自由打开。
&n bsp; （）A: 错误B: 正确正确答案:(判断题)3: 用户存储器使用EPROM（只读存储器），用于存放系统程序。
A: 错误B: 正确正确答案:(判断题)4: HH系列铁壳开关开关盖开启后，可以自由合闸。
&n bsp; （）A: 错误B: 正确正确答案:(判断题)5: 电路图不能与接线图或接线表混合绘制A: 错误B: 正确正确答案:(判断题)6: 真空断路器的核心部件是真空灭弧室。
电气控制与PLC题库(1)
电气控制与PLC题库一、填空题（将正确答案填入下列空白处，每题分，共分）8、PLC的基本结构由CPU 、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。
9、按PLC物理结构形式的不同，可分为整体式和模块式两类。
10、PLC常用的编程语言有：梯形图、指令表、高级语言。
17、说明下列指令意义。
MC 传送指令 ORB 或块RET 步进结束 LD 取指令MPS 进栈 RST 复位18.FX系列PLC输出点类型的有数字量______和_模拟量________两种。
19.二进制数1101等于十进制数的_13______。
20．FX系列PLC中（T0 K50）定时器动作时间为____5S____。
21．如果让Y0和Y2输出，Y1和Y3不输出可以写为[MOV _K5______ K1Y0]。
22．要把D0的置清零，可以写为__RST D0________ .。
23．异步串行通讯接口有____单工___、__半双工_______和____全双工_____三种。
28．如果让Y0和Y2输出，Y1和Y3不输出可以写为[MOV K5_______ K1Y0]。
34、PLC的输出形式有输出继电器、晶体管、晶闸管。
35、PLC的编程语言有梯形图、语句表、逻辑图、。
36、指出如下符号代表哪种电气元器件：FU 熔断器 SQ 行程开关 KM 继电器 KA 中间继电器 KT 时间继电器44 当运行如下所示的PLCEND若输入继电器X0得电，则经过__5S__s后，常开触头__T0___闭合，输出继电器Y0___断开________；若输入继电器X1得电，则输出继电器Y0__断电_________。
47. M8000和M8002分别表示什么意义：_在运行期间始终保持接通、运行第一个扫描周期接通此后就一直断开__49、PLC中的存储器包括EPROM和RAM，其中EPROM存放＿＿系统＿＿＿程序，RAM存放＿用户＿＿＿＿程序。
机床电气控制技术及PLC课后题答案_(2)
2．1分析图2.43中各控制电路按正常操作时会出现什么现象？若不能正常工作加以改进。
2.2路。
2.3 试画出某机床主电动机控制线路图。
要求：⑴可正反转；⑵可正向点动；⑶两处起停。
答：要求电路图如下所示2.4 如图2.44所示，要求按下起动按钮后能依次完成下列动作： (1) 运动部件A 从1到2； (2) 接着B 从3到4； (3) 接着A 从2回到1； (4) 接着B 从4回到3；123321DCBATitleNumberSize A4Date:14-May -2001File:F:\x2ABM1M2SQ1SQ2SQ3SQ412342.5 要求三台电动机M1、M2、M3按下列顺序起动：M1起动后，M2才能起动；M2起动后，M3才能起动。
停止时按逆序停止，试画出控制线路。
KM22.6什么叫降压起动？常用的降压起动方法有哪几种？答：（1）降压起动即：在起动时减小加在电动机定子绕组上的电压，以减小起动电流；而起动后再将电压恢复到额定值，电动机进入正常工作状态。
（2）三相笼型异步电动机降压启动的方法有：定子绕组串电阻（电抗）启动、Y—△降压启动、延边三角形降压启动、自耦变压器降压启动。
2.7 电动机在什么情况下应采用降压起动？定子绕组为Y形接法的三相异步电动机能否用Y—△降压起动？为什么？答：当电源容量小于180KV，电动机容量在小于7KV的情况下通常采用降压启动。
Y—△降压启动不适合定子为Y形接法的三相异步电动机，在启动后电机会仍然处于低压运行。
2.8 找出图2.45所示的Y—△降压起动控制线路中的错误，并画出正确的电路。
2.9 试分析图2.20所示的电路中,当KT延时时间太短及延时闭合与延时打开的触点接反后,电路将出现什么现象?答：（1）当KT延时时间太短电动机未完全启动之前就工作（2）延时闭合与延时打开的触点如果接反，则电路一旦通电，KM2线圈即可得电，电动机不经过星形启动就工作三角形正常运行状态。
电气控制与PLC(案例教程)教学课件第1章 常用低压电器——以带式输送机的电气控制为例
图1-1 带式输送机结构图
图1-2 两级皮带运输机工作示意图
1.2 常用低压电器
• 1. 低压电器的定义 • 电器是一种能根据外界的信号和要求，手动或自动地接通或断开电路，实现断续或连续地改变电
路参数，以达到对电路或非电对象的控制、切换、保护、检测、变换和调节作用的电工器件。低 压电器通常是指工作在交流电压1200V以下、直流电压1500V以下的电路中的电器。 • 2. 电磁式低压电器 • 电气控制系统中以电磁式电器的应用最为普遍。电磁式低压电器是一种用电磁现象实现电器功能 的电器类型，此类电器在工作原理及结构组成上大体相同。在最常用的低压电器中，接触器、断 路器等就属于电磁式低压电器。从结构上看，大都由三个主要部分组成，即电磁机构、触头和灭 弧装置。
• 触头的结构如图1-4所示，可分为桥式和指式两种。其中桥式触头又分为点接触式和面接触式。
a）点接触式
b）面接触式 图1-4 触头的结构
c）指式
• （3）灭弧系统
• 当被分断电路的电流超过0.25~1A，分断后加在触头间隙两端的电压超过12~20V（根据触头材 质的不同取值）时，在触头间隙中会产生电弧。电弧实质是一种气体放电现象，即触头间气体在 强电场作用下产生自由电子，正、负离子呈游离状态，使气体由绝缘状态转变为导电状态，并伴 有高温、强光。电弧的存在既妨碍了电路及时可靠地分断，又会使触头受到损伤。因此，必须采 取适当且有效的措施，灭弧的主要措施有机械性拉弧、窄缝灭弧和栅片灭弧三种。
b）实物图
图1-13转换开关
• 转换开关的触点在电路图中的图形符号如图1-14所示。
• 由于其触点的分合状态是与操作手柄的位置有关，因此，在电路图中除画出触点圆形符号之外，还应有操 作手柄位置与触点分合状态的表示方法。其表示方法有两种，一种是在电路图中画虚线和画“•”的方法， 如图1-14 a）所示，即用虚线表示操作手柄的位置，用有无“•”表示触点的闭合和断开状态。比如，在触 点图形符号下方的虚线位置上画“•”，则表示当操作手柄处于该位置时，该触点处于闭合状态；若在虚线 位置上未画“•”，则表示该触点处于断开状态。另一种方法是在触点图形符号上标出触点编号，再用接通 表表示操作手柄于不同位置时的触点分合状态，如图1-14 b）所示。在接通表中用无和“×”来，表示操作 手柄不同位置时触点的闭合和断开状态。转换开关的文字符号用SF表示。
电气控制PLC题库(附参考答案)
电气控制PLC题库（附参考答案）一、单选题（共60题，每题1分，共60分）1.符号KT表示A、电流继电器B、电压继电器C、时间继电器D、中间继电器正确答案：C2.FANUC 0i系统中JD1A接口表示______A、电池B、报警灯C、编码器接口D、I/O LINK接口正确答案：D3.直接启动用的闸刀开关的额定容量不小于电动机额定电流的____。
A、3B、5C、15D、10正确答案：A4.FANUC 0i数控装置由_____和I/O两个模块组成。
A、控制软件B、管理软件C、主板D、加工软件正确答案：C5.某装有自动空气开关的低压供电支路突然停电，当电源恢复时，该支路仍无电压输出，其原因是_____A、过载B、断路C、自动开关装有失压脱扣器而跳闸D、熔断器熔断正确答案：C6.电压继电器作欠压保护时，其电压—般为额定电压的____ 倍时，电压继电器动作。
A、7B、0.4-0.7C、1D、1.5正确答案：B7.低压电器按其在电气控制中的作用可以分为____A、控制类和保护类B、自动切换电器和非自动切换电器C、低压配电电器和低压控制电器D、手动和自动正确答案：A8.电磁调速异步电动机的基本结构形式分为______两大类。
A、组合式和整体式B、组合式和分立式C、整体式和分立式D、整体式和独立式正确答案：A9.数控装置的_____包括输入、I/O处理、显示、诊断等。
A、管理软件B、编程软件C、控制软件D、加工软件正确答案：A10.用两只交流接触器控制电动机的正反转控制电路，为防止电源短路，必须实现____控制A、时间B、自锁D、互锁正确答案：D11.数控机床主轴用三相交流电动机驱动时采取____方式最佳。
A、变级和调压B、调频C、调频和调压D、调频和变级正确答案：C12.HH4-15／2型号的刀开关，其中数字“15”是表示——。
A、设计序号B、额定电流C、极数D、额定电压正确答案：B13.下列对步进电动机各项性能描述中错误的有____A、步进电动机的工作频率是指步进电动机起动后，能不失步工作的最大频率B、步进电机能带动的最大转矩比最大静转矩小C、步进电动机的最大静转矩与电流的平方成正比D、步进电动机的的启动频率是指在一定的负载下不失步工作的最大频率正确答案：C14.下列哪个不属于保护类电器______A、熔断器B、按钮开关C、热继电器D、过电流继电器正确答案：B15.异步电动机的全压直接启动时，启动电流可达到额定电流的______倍。
机械电气控制及自动化(第2次)
KMA. SB1B. KMC. FRD. QS5. 我国规定的短时工作制的标准时间15、30、60和（10 B. 90 C. 100 D. 80）分钟四种。
A.6.最低转速下的静差度cr CtSi皿的表达式应为（）。
A.1 B.第2次作业一、单项选择题（本大题共30分，共10小题，每小题3分）1. 转换开关的文字符号是（）。
A. SB B. KM C. QS D. SQ2. 带有PI调节器的转速负反馈系统属于（）系统。
A.偏差调节B.无差调节C.有差调节D.按干扰调节3. 电路图绘制中，电动机应画在（）中。
A.主电路B.控制电路C.照明电路D.辅助电路4. 图中，当按下按钮SB2时，（）得电，控制电动机启动。
"umin D7. 女口图所示，电路总的定时时间为（XI| RST | CflF|<S> <SK100 K400匚匚匚IKM 3L UPXO YO XIY1COM COM星形~ ----------------- 三用型VFRb)A.40000s B. 500s C. 1000s D. 2000s 8.根据图示机床电机的Y/△起动控制电路，当接触器 KM1和KM2同时接通 时，电机实现（ ）。
A. Y 型连接启动B. △型连接启动C. Y 型连接正常运行D. △型连接正常运 行 9. 根据图示机床设备的正/反转控制电路，X0接通电机正转起动按钮SB1, X1 接通电机反转起动按钮SB2 Y0接通KM1线圈，丫1接通KM2线圈。
当按下起动 按钮SB1时，以下说法正确的是（ ）。
起动 停止 XD XIX2 XI Y1L^5ioX2 XO YO ~A.电动机立即正转B.电动机立即反转C.辅助继电器线圈M0接通，其常开触点闭合，实现自锁的功能D.延时10s后电动机正转10. JZ7-44中，“44”表示（）。
A.额定电流44A B.额定电压44V C.常开和常闭触点各4对D.常开和常闭触头总44对二、多项选择题（本大题共20分，共5小题，每小题4分）1. 常见的电气控制方式有（）。
机床电气控制与PLC（第2版_刘祖其）第1-8章习题答案
第1章综合练习题一、判断题（正确打“√”、错误打“×”）（√）1-4，7、8、9，17-24(× )5、6，10-16，二、填空题1. 通电和断电。
2．电压和电流。
3． 10 A，专门 ; 4．灭弧系统、保护装置、操作机构。
5．动、静。
6． 1140 V、 630 A。
7．双金属片、加热元件、动作机构。
8．电感、电子。
9．灭弧栅；磁吹灭弧；纵缝。
10．机械位移电信号。
11． 1 200 V 1 500 V。
12．短路和严重过载。
13．交流和直流。
14. 电磁系统、触头系统、灭弧装置。
15. 延时接通或断开。
三、选择题1. ( B )。
2. (B)。
3. (B )。
4. (B )。
5. (C )。
6. (C)7. (A )8. ( B )9. ( A ) 10. ( B )四、简答题1．答：交流接触器是电力拖动和自动控制系统中用来自动地接通或断开大电流电路的一种低压控制电器，主要控制对象是电动机，能实现远距离控制，交流接触器具有欠(零)电压保护、低电压释放保护、使用寿命长、工作可靠性高等优点,是一种最重要和最常用的低压控制电器。
2．答：电流继电器与电压继电器在结构上的区别主要是线圈不同。
电流继电器的线圈匝数少、导线粗，与负载串联以反映电路电流的变化。
电压继电器的线圈匝数多、导线细，与负载并联以反映其两端的电压。
中间继电器实际上也是一种电压继电器，只是它具有数量较多、容量较大的触点，起到中间放大的作用。
3．答：热继电器是利用电流的热效应原理来切断电路的保护电器，主要用于电动机或其他负载的过载保护。
当负载电流超过规定电流值并经过一定时间后，发热元件所产生的热量使双金属片受热弯曲，带动动触点与静触点分断，切断电动机的控制回路，使接触器线圈断电释放，断开主电路，实现了对电动机的过载保护。
热继电器不能作短路保护。
4．答：低压断路器又称自动空气开关或自动空气断路器，主要用于低压动力线路中。
