高压汞灯的安装
热辐射光源 光源 气体放电光源
白炽灯 荧光灯 高压汞灯 高压钠灯
高压汞灯灯与白炽灯的形状有什么 不同？
标题高压汞灯，高压指的是什么？ 汞是什么物质？有什么特性？ 高压：汞蒸气的压力
高压汞灯的优缺点
优点：发光效率高、耐振耐热性能好，使用 寿命长。 缺点：启动时间大，二次启动要等灯体冷了 才能再亮。
四、高压汞灯的安装及检测
1、镇流器式高压汞灯按上图接线。 2、镇流器式高压汞灯所配用的镇流器功率和 灯泡要一致。 3、为提高线路功率因数，安装高压汞灯时在 电源侧并联一个电容器。 4、高压汞灯必须垂直安装。 5、必须配套散热良好的灯具。 6、装卸灯泡时，必须断开电源开关。
二、高压汞灯的结构
高压汞灯分 镇流器式和 自镇流式两 种
三、高压汞灯的控制线路及点亮过 程
输入端接交流220V电压，开 关闭合电流通过开关、整 流器，到达头部主电极， 由于头部主电极和辅助电 极距离较近，之间的汞蒸 气易电离导电，电流经辅 助电极到限流电阻，到零 线，由于限流电阻随着电 流的经过电阻会增大，而 主电极和辅助电极之间的 电离使石英玻璃管中充满 了汞离子，头部主电极和 下面的电极导电，电流绕 开限流电阻，高压汞灯点 亮。

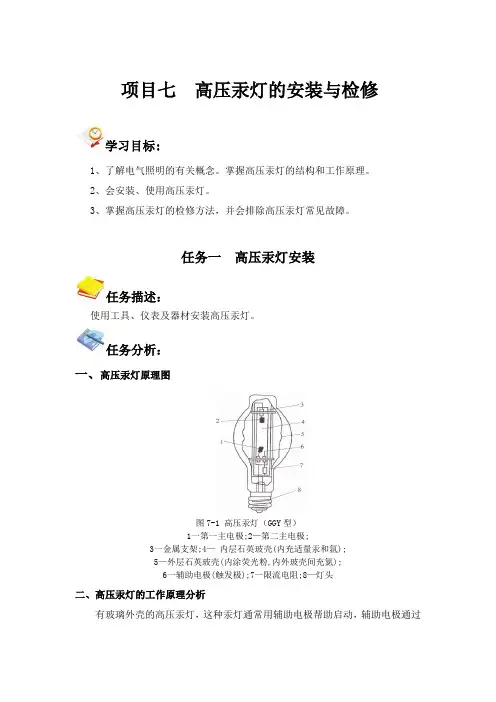

项目七 高压汞灯的安装与检修 任务一 高压汞灯安装
项目七高压汞灯的安装与检修学习目标:1、了解电气照明的有关概念。
掌握高压汞灯的结构和工作原理。
2、会安装、使用高压汞灯。
3、掌握高压汞灯的检修方法，并会排除高压汞灯常见故障。
任务一高压汞灯安装任务描述：使用工具、仪表及器材安装高压汞灯。
任务分析：一、高压汞灯原理图图7-1 高压汞灯（GGY型）1一第一主电极;2—第二主电极;3一金属支架;4—内层石英玻壳(内充适量汞和氩);5—外层石英玻壳(内涂荧光粉,内外玻壳间充氮);6一辅助电极(触发极);7一限流电阻;8—灯头二、高压汞灯的工作原理分析有玻璃外壳的高压汞灯，这种汞灯通常用辅助电极帮助启动，辅助电极通过一只40～60千欧的电阻R与不相邻的电极相连接。
当灯接入电网后，辅助电极与相邻的主电极之间加有交流220伏的电压。
这两电极之间的距离很近，通常只有2～3毫米，所以它们之间有很强的电场。
在此强电场的作用下，两电极之间的气体被击穿，发生辉光放电，放电电流由电阻R所限制。
如R过小会使电极烧坏。
主电极和相邻辅助电极之间的辉光放电产生了大量的电子和离子，这些带电粒子向两主电极间扩散，使主电极之间产生放电，并很快过渡到两主电极之间的弧光放电。
在灯点燃的初始阶段，是低气压的汞蒸气和氢气放电，这时管压降得很低，约25伏左右；放电电流很大，约为5～6安培，称为启动电流。
低压放电时放出的热量使管壁温度升高，汞逐渐汽化，汞蒸气压和灯管电压逐渐升高，电弧开始收缩，放电逐步向高气压放电过渡。
当汞全部蒸发后，管压开始稳定，进入稳定的高压汞蒸气放电。
高压汞灯从启动到正常工作需要一段时间，通常为4～10分钟。
高压汞灯熄灭以后，不能立即启动。
因为灯熄灭后，内部还保持着较高的汞蒸气压，要等灯管冷却，汞蒸气凝结后才能再次点燃。
冷却过程需要5～10分钟。
在高的汞蒸气压下，灯不能重新点燃是由于此时电子的自由程很短，在原来的电压下，电子不能积累足够的能量来电离气体。
相关知识：一、电气照明的有关概念1、光、光谱和光通量①光。
实验室汞氙灯光源安全操作及保养规程
实验室汞氙灯光源安全操作及保养规程1、前言汞氙灯是一种高压气体放电灯，在实验室中被广泛用于光谱分析、化学分析和材料表征等领域，但在使用过程中也存在一定的安全隐患。
因此，为了确保实验室人员的人身安全和设备正常运行，特制定这份实验室汞氙灯光源安全操作及保养规程。
2、安全操作规程2.1、灯泡更换在更换灯泡前请注意以下安全事项：1、切断电源：在更换灯泡前应先切断电源，待灯泡冷却后方可进行更换。
2、戴手套：由于汞氙灯灯泡内部压力很大，因此在进行更换时需要戴上防护手套以避免意外炸裂伤人。
3、避免灯泡碰撞：在整个操作过程中，需要尽量避免灯泡与其他物体碰撞，以免造成灯泡破碎。
2.2、应急处理在使用汞氙灯时，可能会发生以下情况：1、灯泡短路或炸裂2、灯丝断裂3、压力逐渐下降4、灯泡所在器皿破裂等针对上述情况，应采取以下应急处理措施：1、立即切断电源，并等待灯泡冷却后再采取后续措施。
2、按照实验室应急处理流程进行处理，特别是灯泡破裂会释放有毒的气体和金属粉尘，需要及时进行清理。
2.3、操作人员注意事项1、在操作汞氙灯之前，必须进行相关安全知识和操作知识的培训，保障自身操作安全。
2、每次使用前应认真检查并排除设备故障，检查灯管是否松动、是否有撞击痕迹等，如使用发现问题应及时报告上级处理。
3、使用过程中必须做好安全防护措施，包括戴耳塞、戴手套等。
4、使用完毕后要注意关闭放电电源，拆下灯管，将放电极端轻轻推入灯身并用保护塑料套套好，清洗灯身和灯头，安装保护盖。
3、保养规程3.1、灯具清洗灯具清洗通常是在灯泡更换的时候进行的。
在清洗之前需要注意以下几点：1、灯具冷却：在灯泡更换后需要等待灯泡冷却再进行清洗，避免灯泡破碎等意外事故。
2、清洗用品：灯具清洗通常需要使用无纺布、洁净棉球等。
在使用前需要保证这些清洗用品的清洁度。
3、保护套措施：对于灯头等易损部位，需要在清洗时进行保护，以免不必要的损坏。
3.2、灯具检查灯具检查通常是在灯具清洗之后，灯泡更换之前进行的。
专用灯具安装技术要求
专用灯具安装技术要求一、材料要求1.专用灯具的材料要求应符合国家有关标准和规范的要求。
2.太阳能灯具的内部短路保护、过载保护、反向放电保护、极性反接保护等功能性试验资料齐全并符合设计要求。
3.消防应急灯具及标志灯具已获得消防产品型式试验合格评定，且具有消防认证标志，并可在中国消防产品质量信息查询系统中查询认证信息。
4.安全出口标志灯和疏散标志灯装应有玻璃或非燃材料的保护罩，面板亮度均匀度为1:10（最低∶最高），保护罩应完整、无裂纹。
5.自带蓄电池或EPS供电的应急灯具，应现场检测蓄电池或EPS供电的最少持续供电时间，检测结果应符合设计要求并做好记录；设计无要求时，持续供电时间不应小于30min。
6.消防灯具及其连接附件的防护等级应符合下列要求：1）在室外或地面上设置时，防护等级不应低于IP67；2）在隧道场所、潮湿场所内设置时，防护等级不应低于IP65；3）B型灯具的防护等级不应低于IP34。
7. 设计无要求时，专用灯具的种类和防爆结构的选型应符合表1要求；灯具配套应齐全，不得用非防爆配件替代灯具防爆配件。
表1 防爆灯具种类和防爆结构的选型8.对游泳池和类似场所的水下灯及防水灯具的防护等级应符合设计要求，当对其密闭和绝缘性能有异议时，应按批抽样送有资质的试验室检测。
9.霓虹灯应有配套的绝缘支架、专用变压器等专用附件，灯管与变压器二次侧间的高压绝缘连接导线额定电压应大于15kV。
10.安装在屋顶救援停机坪的航空障碍灯进场时应随附民航局认定的机场设备检验机构出具的合格有效的检测报告。
二、工序控制要求1.灯具安装前的现场施工作业条件应符合下列要求：1）室内顶棚、墙体无渗漏水现象；2）预埋螺栓及吊杆、吊顶上安装嵌入式灯具用的专用支架等受力部件安装已完成；3）影响灯具安装的模板、脚手架已拆除，顶棚和墙面喷浆、油漆或壁纸等饰面工作及地面清理工作应已完成。
2.灯具受力预埋件的隐蔽验收已完成后方可进行吊顶封闭。
4.1电气照明基本知识6高压汞灯的接线
4.1电气照明基本知识
图4.7荧光灯电路（带镇流器） 1－灯管；2－启辉器；3－镇流器；4－开关
4.1电气照明基本知识
图4.8 电子镇流器荧光灯电路原理图
4.1电气照明基本知识
2高压钠灯接线 在高压钠灯的工作电路中除了灯泡外，还必须按内触发 高压钠灯或外触发高压钠灯分别选用相应的工作电路，如 灯泡+镇流器或者灯炮+镇流器+触发器的工作电路，方可 达到高压钠灯正常工作要求的外触发高压钠灯的燃点电路 外触发高压钠灯的燃点电路中必须与配套镇流器串联使 用外，还要在灯泡两端并联一个触发器后，高压钠灯方可 正常使用。其接线如图4.9所示，相线经开关和熔断器与 灯相接，零线直接与灯相接。目前，高压钠灯触发器普遍 由电子元件组成，亦称为电子触发器。它具有无机械触 点、可靠性好、体积小、重量轻、使用方便等优点，而受 到用户的青睐。
4.1电气照明基本知识
功能性照明使用得最为广泛的一种电光源。 荧光灯的主要缺点是具有频闪，且需配备镇流器。目前 配置电子镇流器的各种荧光灯已在工程中得到应用，使得 荧光灯的工作条件和节能效果得到了进一步改善。 ②荧光高压汞灯 荧光高压汞灯也称为高压水银灯，具有光效高、耐振性 能好、耐热、寿命长等特点，可制成功率较大的灯泡，其 光源色调呈浅蓝色，常用于室内高度较大（一般在5m以 上）的建筑物内作为大面积照明的电光源。荧光高压汞灯 结构如图4.4所示。
4.1电气照明基本知识
4.1.3电气照明基本线路
1单管荧光灯接线（电感式和电子式） 带镇流器的荧光灯电路由三个主要部分组成：灯管、镇 流器和启辉器，如图4.7所示。开关接相线，装在镇流器 侧。近年来，电子镇流器得到了广泛的应用，电子镇流器 装在灯座上，与荧光灯座够成一个整体，其灯具只引出两 根线,在安装时只需把零线接到其中一根引出线上,把经过 开关的相线接到另一根引出线上。其电子式荧光灯安装线 路如图4.8所示。
电气照明装置施工及验收规范

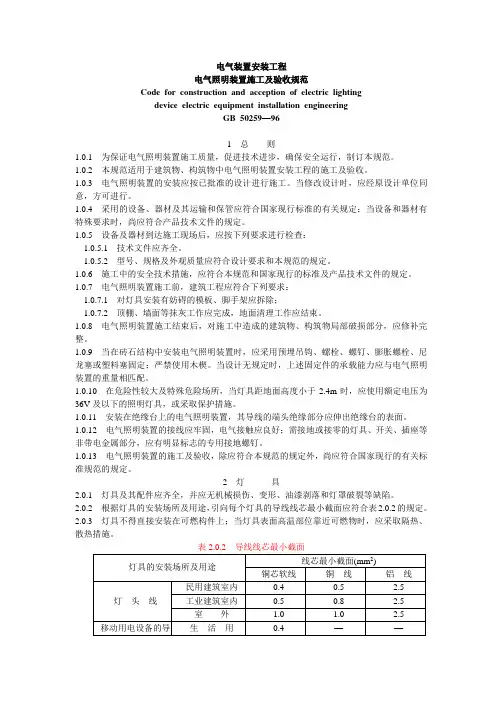

电气装置安装工程电气照明装置施工及验收规范Code for construction and acception of electric lightingdevice electric equipment installation engineeringGB50259—961总则1.0.1为保证电气照明装置施工质量，促进技术进步，确保安全运行，制订本规范。
1.0.2本规范适用于建筑物、构筑物中电气照明装置安装工程的施工及验收。
1.0.3电气照明装置的安装应按已批准的设计进行施工。
当修改设计时，应经原设计单位同意，方可进行。
1.0.4采用的设备、器材及其运输和保管应符合国家现行标准的有关规定；当设备和器材有特殊要求时，尚应符合产品技术文件的规定。
1.0.5设备及器材到达施工现场后，应按下列要求进行检查：1.0.5.1技术文件应齐全。
1.0.5.2型号、规格及外观质量应符合设计要求和本规范的规定。
1.0.6施工中的安全技术措施，应符合本规范和国家现行的标准及产品技术文件的规定。
1.0.7电气照明装置施工前，建筑工程应符合下列要求：1.0.7.1对灯具安装有妨碍的模板、脚手架应拆除；1.0.7.2顶棚、墙面等抹灰工作应完成，地面清理工作应结束。
1.0.8电气照明装置施工结束后，对施工中造成的建筑物、构筑物局部破损部分，应修补完整。
1.0.9当在砖石结构中安装电气照明装置时，应采用预埋吊钩、螺栓、螺钉、膨胀螺栓、尼龙塞或塑料塞固定；严禁使用木楔。
当设计无规定时，上述固定件的承载能力应与电气照明装置的重量相匹配。
1.0.10在危险性较大及特殊危险场所，当灯具距地面高度小于2.4m时，应使用额定电压为36V及以下的照明灯具，或采取保护措施。
1.0.11安装在绝缘台上的电气照明装置，其导线的端头绝缘部分应伸出绝缘台的表面。
1.0.12电气照明装置的接线应牢固，电气接触应良好；需接地或接零的灯具、开关、插座等非带电金属部分，应有明显标志的专用接地螺钉。
高压汞灯及高频无极灯的基本知识.ppt
自动化工程系 崔红红
一、高压汞灯的基本知识
1.Байду номын сангаас压汞灯的分类
高压汞灯又称高压水银灯，是一种相对新型的电光源， 分荧光高压汞灯、反射型荧光高压汞灯和自镇流荧光高 压汞灯三种。
2.高压汞灯的组成
主要由涂有荧光粉的玻璃泡和装有主、辅电极的放电管 组成。玻璃泡内装有与放电管内辅助电极串联的附加电 阻及电极引线，并将玻璃泡与放电管间抽成真空，充入 少量惰性气体，如图9-2-1所示。
谢谢观看
二、高频无极灯的基本知识
1.无极灯系统组成 无极灯是Promise Light高频等离子体放
电无极灯的简称；无极灯分高频无级灯和 低频无级灯。无极灯由高频发生器、耦合 器和灯泡三部分组成。
2.无极灯工作原理
在输入一定范围的电源电压后，高频发生器产生 2.68MHZ高频恒电压送给功率耦合器，由功率耦合器在 玻壳的放电空间内建立静电强磁场，对放电空间内的大 气进行电离，并生产强紫外光，玻璃泡壳内壁的三基色 荧光粉受强紫外光激励发光。在电源设计上，由于采用 APFC电源控制技术和采用IC技术，一方面使得电源的功 率因数高达0.95以上；另一方面使得高频发生器始终以 高频恒电压点灯。所以，输入的电源电压在一定范围内 波动时，其发光亮度均不变。
3.高压汞灯的工作原理
高压汞灯从启动到正常工作需要一段时间 ，通常为4～10分钟。高压汞灯熄灭以后 ，不能立即启动。因为灯熄灭后，内部还 保持着较高的汞蒸气压，要等灯管冷却， 汞蒸气凝结后才能再次点燃。冷却过程需 要5～10分钟。在高的汞蒸气压下，灯不 能重新点燃是由于此时电子的自由程很短 ，在原来的电压下，电子不能积累足够的 能量来电离气体。
电气照明工程
上一页 下一页 返回
11.1 电气照明基本线路
2.电气照明控制 在安全条件下，为了便于管理和维护，同时节约电能，通
常每个灯一般应有单独的开关或几个灯合用一个开关，以便可 以灵活启闭。照明供电干线应设置带保护装置的总开关。室内 照明开关应装在房间的入口处，以便于控制，但在生产厂房 内，宜按生产性质如工段、流水线等分区、分组集中于配电箱 内控制。在剧场、餐厅、商场等大型公共建筑，也宜将灯分组 集中配电箱内控制。
上一页 下一页 返回
11.1 电气照明基本线路
为了节约用电，在大面积照明场所，沿天然光采光窗相平 行的照明器应该单独予以控制，以充分利用天然采光。除流水 线等狭长作业的场所外，照明回路控制应以方形区域划分。并 推广各种自动或半自动控灯装置(如装在楼梯、走廊等处的定时 开关；充分利用白天天然光而设的光控开关；广场或道路照明 以光电元件或定时开关自动控制等)。此外，还应在线路上有能 切断部分照明的措施，以节约电能。
上一页 下一页 返回
11.2 常用灯具及开关安装
3.高压汞灯的安装 高压汞灯的发光原理类似于荧光灯。如图11-10所示，开关
接通后，在辅助电极E3与主电极E1之间辉光放电，接着在主电 极E1与E2间弧光放电，由于弧光放电电压，故辉光放电停止。 随着主电极的弧光放电，水银逐渐气化，灯管就稳定地工作， 紫外线激励荧光粉发出可见光。
上一页 下一页 返回
11.1 电气照明基本线路
(3)两只双联开关和一只三联开关在三个地方控制一盏灯，接线 方法如图11-3所示。这种控制方式一般用于楼梯和走廊。 (4)对于36 V及其以下的局部照明电源，通常采用固定式降压变 压器供电，如图11-4所示。安装时，变压器的一次侧应装熔断 器，以保护变压器，而且对二次侧过流及短路也能起到保护作 用。其外壳均应接地或接零，以确保安全。
高压汞灯.高压钠灯安装方法
一体化教学教案教学活动教师活动学生活动项目教学实施过程班前教育1、学生仪容仪表2、劳保用品穿戴是否整齐、清洁。
3、强调安全注意事项班前教育目的培养学生良好的职业素养。
一、布置实习任务一)认识高压汞灯、高压钠灯1．高压汞灯高压汞灯又叫高压水银灯，“高压”是指工作时内部汞蒸气压力高，由于其光效更高，寿命长，被广泛应用于室内外的工业照明，道路照明灯领域。
高压汞灯结构及工作原理2．高压钠灯高压钠灯——利用高压钠蒸气放电而发光的灯具。
具有发光效率高、耗电少、透雾能力强等优点，适用于街道、机场、车站、码头港口以及体育馆等场所照明。
检查学生着装是否整洁，劳保穿戴是否整齐。
組织学生观看位置，老师示范其操作过程，一边讲解，一边操作，对重点环节重复操作。
(5分斜)高压汞灯从启动到正常工作需要一段时间，通常为4 ～10min。
因此，要注意熄灭后不能立即再启动，必须冷却5 ～10min，待灯管内水银蒸气压力降低后才能再次开灯，以免损坏灯泡。
(4分钟)自查劳保用品穿戴是否整齐学生注意观察老师示范讲解內容并做好笔记。
学生用自己的工具跟着老师讲解操作项目教学实施过程3．高压钠灯的启动形式：①内启动式②外启动式二、安装高压汞灯、钠灯照明线路，1．施工方式：①室外：瓷瓶配线。
埋设电缆。
②室内：管线、线槽配线方式。
1)安装高压汞灯2)安装高压钠灯（金属卤化物灯）2．安装高压汞灯时安装高度最低不小于4m，一般采用金属膨胀螺钉固定。
1．高压汞灯控制线路安装步骤：①画线定位。
②PVC管线旳配纬。
③安装灯座。
④安装开关及漏电断路器。
⑤通电检验。
2．安装高压钠灯（金属卤化物灯）高压钠灯组件：①镇流器，②触发器，③高压钠灯3．操作注意事项1)火线进镇流器的一接线端，另一接线端与灯座舌簧中心接线桩连接。
2)触发器并接与灯座的两接线端。
3)连接过程中不能出现露铜、压皮的的现象。
线路安装有两种电压等级：220V和380V，应根据灯具电压安装。
三、高压汞灯、钠灯的照明线路的故障检修与排除维修钠灯从启动到正常发光约需要 6 ～8min，如果电源中断供电，放电就会终止，这时要等灯管降温至双金属片的两触头重新接触后才能再次启动。
汞灯设备安全操作规程
汞灯设备安全操作规程1. 前言汞灯是一种广泛应用于化学、医学、生物、光学等领域的高强度光源，它具有较高的亮度和可调节的光谱特性，被广泛用于实验室和医疗设备中。
在使用汞灯设备时，要特别注意安全操作规程，以保证实验室的安全和实验结果的准确性。
本文档从汞灯设备的选购、安装、使用、维护等方面，详细介绍了安全操作规程，希望能够帮助使用汞灯设备的人员更好地掌握相关知识，确保实验室安全。
2. 操作规程2.1. 选购1.安全性能：购买汞灯设备时，要注意其安全性能是否达到国家标准，是否有完善的安全保护机构。
2.品质和性能：应选择经过认证的品牌和厂家，了解其产品质量和光谱性能。
3.功能和适用性：根据需要选择合适的光源，如紫外光、可见光和近红外光等，以及不同功率和波长的汞灯。
2.2. 安装1.安装位置：汞灯设备应安装在安全的位置，远离易燃易爆物品和高温、高压设备。
2.固定设备：使用前必须要将设备固定在安全的位置，以防其在使用过程中倾斜或摇晃。
3.检查电源接线：在使用前需检查汞灯设备的电源接线是否牢固，电线是否符合标准，确保设备良好接地。
2.3. 使用1.阅读说明书：在使用汞灯设备前，必须仔细阅读相关的操作说明书。
2.开机前检查：每次使用前，必须检查汞灯设备的各项指标，如灯丝电流、弧管电压、冷却水温度等，确保其正常运转。
3.空载预热：在点燃汞灯前，必须进行空载预热，确保汞灯内部温度逐渐升高，以免短时间内出现大幅度的热膨胀。
4.防止污染：在使用过程中，要注意避免杂质、气体和水分进入汞灯内部，以免影响其使用寿命和光谱性能。
5.不超时使用：每次使用时不宜超过设备规定的时间，必须按照操作说明书规定，合理安排使用时间。
6.不拆卸设备：在使用汞灯设备时，不得私自拆卸设备或更换零部件，以免影响其安全性能和光谱特性。
2.4. 维护1.定期保养：汞灯设备必须定期进行维护保养，清洗灯管、更换防护壳等部件，以确保其良好的运行。
2.环境温度：在使用或存放汞灯设备时，要注意环境温度是否适宜，以免影响其性能和使用寿命。
HID(高压汞灯)制造工艺流程
HID（高压汞灯）制造工艺流程一.汞灯内管制造流程工序1电极电焊1.1电极涂粉1.1.1将电极放置电子粉浆中浸涂1.1.2烘干，放于滚筒中滚动1.1.3用N2吹去表面的电子粉1.1.4电极烧氢1.2电极电焊生产过程2内管制造2.1锯管2.1.1石英管•排气管在锯管机上锯成所需尺寸2.1.2在5%H酸中浸泡10分钟,用去离子水冲洗干净2.1.3放在烘箱中烘干待用2.2 接管2.2.1将石英管..排气管防入接管机上料机构中2.2.2加热石英管,吹孔2.2.3 排气管烧毛口2.3 夹封2.3.1 石英管上料2.3.2 将电极系统插入电极座2.3.3加热石英管,夹封.此过程用氢氮混合气保护电极2.3.4 调整主副电极距离,插入另一端电极.2.3.5 重复完成另一端，过程用Ar 气保护2.3.6 切脚2.4 排气2.4.1 将已夹封内管插到P18 排气机工位上2.4.2 加热内管,用Ar 气冲洗内管，中间点灯3 次。
2.4.3 将内管下料，注入水银后，插到P12 上料工位。
2.4.4 用Ar 气冲洗内管，点灯1 次2.4.5 充入高纯Ar 气2.4.6 烧尖。
2.5 启辉老练2.5.1 将内管在启辉台1 上试启辉。
2.5.2 放入老练机老练。
2.5.3在启辉台2上试启辉2.5.4内管存放待用二.汞灯成品装配3. 芯拄制造3.1制喇叭3.1.1将喇叭管插入喇叭机。
3.1.2加热3.1.3 扩喇叭，切割3.1.4下料3.2制芯柱3.2.1将软料排气管放入开料机，切割排气管3.2.2将喇叭、导丝、排气管放入上料机构中3.2.3加热，制芯柱3.2.4下料入退火炉325整形生产过程:软料喇叭管软料排气长管导线D 喇叭机割管机f芯柱机T整形机T芯柱T4. 灯芯制造4.1装架点焊4.1.1内管打咼频检验4.1.2电阻切脚4.1.3将电阻、芯柱、消气剂片和内管点焊在一起生产过程：5. 涂粉5. 1.1荧光粉放入烘干机烘干，干燥贮存待用5.1.2将泡壳上料到涂粉机。
