10KV开关由冷备改热备
500kV第三串联络5032开关由冷备用转为热备用状态
将500kV第三串联络50321刀闸B相机构箱内“远控/近控”切换开关在“远控”位置
39
（）时（）分汇报值长，准备合上500kV第三串联络50321刀闸
40
在500kV NCS画面上合上500kV第三串联络50321刀闸
41
检查500kV NCS画面上500kV第三串联络50321刀闸确已合闸
42
2
检查确认500kV第三串联络5032开关三相确在分闸
走错间隔;认真核对设备命名编号且操作中不谈无关的事
3
检查确认500kV第三串联络50321刀闸三相确在分闸
走错间隔;认真核对设备命名编号且操作中不谈无关的事
4
检查确认500kV第三串联络50322刀闸三相确在分闸
走错间隔;认真核对设备命名编号且操作中不谈无关的事
华润电力（六枝）公司电气专业
操作票
专业分类：电气编号：
操作开始时间:年月日时分操作结束时间:年月日时分
操作任务:500kV第三串联络5032开关由冷备用转为热备用状态
操作原因：
√
顺序
操作项目
危险点及预控
1
接值长令：（）时（）分
将500kV第三串联络5032开关由“冷备用”转为“热备用”状态
走错间隔；复诵命令无误
5
检查确认500kV第三串联络503217地刀三相确在分闸
走错间隔;认真核对设备命名编号且操作中不谈无关的事
6
检查确认500kV第三串联络503227地刀三相确在分闸
走错间隔;认真核对设备命名编号且操作中不谈无关的事
7
检查网控110V直流01B段上500kV第三串联络5032开关保护柜装置电源已合上
17
检查500kV第三串联络5032开关端子箱内500kV第三串联络50322刀闸电源空开MCB12已合上
#01启备变由冷备用转热备用
合上#01启备变有载调压装置就地控制箱调压电机电源开关Q1
91
检查#01启备变有载调压装置就地控制箱滤油机电源开关S30在“ON”位置，#01启备变有载调压装置档位正确与DCS画面指示一致
92
全面检查，汇报值长，#01启备变由冷备用转热备用操作结束
备注：
操作人：监护人：值班负责人：值长：
85
投#01启备变冷却器控制箱“工作/试验”选择开关SA7于“工作”位置
86
合上#01启备变冷却器控制箱直流电源开关QD
87
合上#01启备变冷却器控制箱风扇电源开关QF1、QF2、QF3、QF4、QF5、QF6、QF7
88
合上#01启备变冷却器控制箱照明防潮电源开关Q6
89
合上#01启备变冷却器本体端子箱电源开关Q
4
防止带电合地刀闸
5
核对设备名称、编号，防止走错间隔
顺序
执行√
时间
1
得值长令#01启备变由冷备用转热备用
2
查#01启备变在冷备用状态
3
合上鲁50711刀闸控制箱动力电源开关QF1
4
合上鲁50711刀闸控制箱照明防潮电源开关QF2
5
合上鲁50711刀闸控制箱操作电源开关QF3
6
查鲁50711刀闸控制箱切换开关SBT3在“三相联动”位置
59
查10kV工作ⅡA段备用电源进线12A0开关柜带电状态显示器显示正常
60
查10kV工作ⅡA段备用电源12A0开关柜上保护压板已投入
61
插上10kV工作ⅡA段备用电源进线12A0开关二次插头
62
将10kV工作ⅡA段备用电源进线12A0开关摇至“工作”位置
63
10KV配电室操作规程
变电站倒闸操作票编号:变电站倒闸操作票编号: ________变电站（发电厂）倒闸操作票编号: ____________变电站（发电厂）倒闸操作票操作人:___________ 监护人:_______________ 值班负责人:____________ 变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:___________ 监护人:_______________ 值班负责人:____________变电站（发电厂）倒闸操作票变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:________监护人:_______________ 值班负责人:____________变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:________监护人:_______________ 值班负责人:____________变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:________监护人:_______________ 值班负责人:____________变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:________监护人:_______________ 值班负责人:____________变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:________监护人:_______________ 值班负责人:____________变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:________监护人:_______________ 值班负责人:____________变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:________监护人:_______________ 值班负责人:____________变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:___________ 监护人:_______________ 值班负责人:____________ 变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:___________ 监护人:_______________ 值班负责人:____________ 变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:___________ 监护人:_______________ 值班负责人:____________ 变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:___________ 监护人:_______________ 值班负责人:____________ 变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:___________ 监护人:_______________ 值班负责人:____________ 变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:___________ 监护人:_______________ 值班负责人:____________ 变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:___________ 监护人:_______________ 值班负责人:____________ 变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:___________ 监护人:_______________ 值班负责人:____________ 变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:___________ 监护人:_______________ 值班负责人:____________ 变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:___________ 监护人:_______________ 值班负责人:____________。

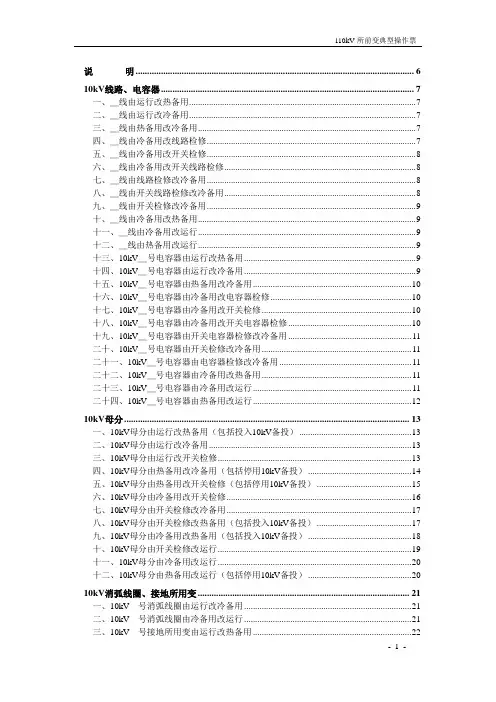

110kV所前变典票
说明 (6)10kV线路、电容器 (7)一、＿线由运行改热备用 (7)二、＿线由运行改冷备用 (7)三、＿线由热备用改冷备用 (7)四、＿线由冷备用改线路检修 (7)五、＿线由冷备用改开关检修 (8)六、＿线由冷备用改开关线路检修 (8)七、＿线由线路检修改冷备用 (8)八、＿线由开关线路检修改冷备用 (8)九、＿线由开关检修改冷备用 (9)十、＿线由冷备用改热备用 (9)十一、＿线由冷备用改运行 (9)十二、＿线由热备用改运行 (9)十三、10kV＿号电容器由运行改热备用 (9)十四、10kV＿号电容器由运行改冷备用 (9)十五、10kV＿号电容器由热备用改冷备用 (10)十六、10kV＿号电容器由冷备用改电容器检修 (10)十七、10kV＿号电容器由冷备用改开关检修 (10)十八、10kV＿号电容器由冷备用改开关电容器检修 (10)十九、10kV＿号电容器由开关电容器检修改冷备用 (11)二十、10kV＿号电容器由开关检修改冷备用 (11)二十一、10kV＿号电容器由电容器检修改冷备用 (11)二十二、10kV＿号电容器由冷备用改热备用 (11)二十三、10kV＿号电容器由冷备用改运行 (11)二十四、10kV＿号电容器由热备用改运行 (12)10kV母分 (13)一、10kV母分由运行改热备用（包括投入10kV备投） (13)二、10kV母分由运行改冷备用 (13)三、10kV母分由运行改开关检修 (13)四、10kV母分由热备用改冷备用（包括停用10kV备投） (14)五、10kV母分由热备用改开关检修（包括停用10kV备投） (15)六、10kV母分由冷备用改开关检修 (16)七、10kV母分由开关检修改冷备用 (17)八、10kV母分由开关检修改热备用（包括投入10kV备投） (17)九、10kV母分由冷备用改热备用（包括投入10kV备投） (18)十、10kV母分由开关检修改运行 (19)十一、10kV母分由冷备用改运行 (20)十二、10kV母分由热备用改运行（包括停用10kV备投） (20)10kV消弧线圈、接地所用变 (21)一、10kV 号消弧线圈由运行改冷备用 (21)二、10kV 号消弧线圈由冷备用改运行 (21)三、10kV 号接地所用变由运行改热备用 (22)四、10kV 号接地所用变由运行改冷备用 (22)五、10kV 号接地所用变由运行改开关检修 (22)六、10kV 号接地所用变由运行改接地所用变检修 (23)七、10kV 号接地所用变由运行改开关接地所用变检修 (24)八、10kV 号接地所用变由开关接地所用变检修改运行 (25)九、10kV 号接地所用变由接地所用变检修改运行 (25)十、10kV 号接地所用变由开关检修改运行 (26)十一、10kV 号接地所用变由冷备用改运行 (27)十二、10kV 号接地所用变由热备用改运行 (27)10kV母线、压变 (28)一、10kV＿段母线压变由运行改冷备用（二次并列） (28)二、10kV＿段母线压变由冷备用改运行（二次并列） (28)三、10kV＿段母线压变由运行改冷备用（二次不并列） (28)四、10kV＿段母线压变由冷备用改运行（二次不并列） (28)五、10kV＿段母线压变由运行改压变检修（二次并列） (29)六、10kV＿段母线压变由压变检修改运行（二次并列） (29)七、10kV＿段母线压变由运行改压变检修（二次不并列） (29)八、10kV＿段母线压变由压变检修改运行（二次不并列） (29)九、10kV＿段母线压变由冷备用改压变检修 (30)十、10kV＿段母线压变由压变检修改冷备用 (30)十一、10kV＿段母线由冷备用改母线检修 (30)十二、10kV＿段母线由母线检修改冷备用 (30)110kV母分 (31)一、110kV母分开关由运行改热备用（包括投入110kV备投、包括停用110kV母分过流保护[解环]） (31)二、110kV母分开关由运行改热备用（包括停用110kV备投） (31)三、110kV母分开关由运行改冷备用 (32)四、110kV母分开关由运行改开关检修 (33)五、110kV母分开关由热备用改冷备用（包括停用110kV备投） (34)六、110kV母分开关由热备用改开关检修（包括停用110kV备投） (35)七、110kV母分开关由冷备用改开关检修 (37)八、110kV母分开关由开关检修改冷备用 (38)九、110kV母分开关由开关检修改热备用（包括投入110kV备投） (38)十、110kV母分开关由冷备用改热备用（包括投入110kV备投） (40)十一、110kV母分开关由开关检修改运行 (41)十二、110kV母分开关由冷备用改运行 (43)十三、110kV母分开关由热备用改运行（包括停用110kV备投、包括投入110kV母分过流保护[合环]） (44)十四、110kV母分开关由热备用改运行 (44)110kV线路（1#主变对应萧所1103线，2#主变对应所前1250线） (46)一、线由运行改热备用（包括投入110kV备投、包括停用110kV母分过流保护[解环]）46二、线由运行改热备用（包括停用110kV备投） (46)三、线由运行改冷备用（包括停用110kV母分过流保护[解环]） (47)四、线由运行改开关检修（包括停用110kV母分过流保护[解环]） (48)五、线由热备用改冷备用（包括停用110kV备投） (49)六、线由冷备用改线路检修 (50)七、线由冷备用改开关检修 (50)八、线由冷备用改开关线路检修 (51)九、线由开关线路检修改冷备用 (51)十、线由开关检修改冷备用 (52)十一、线由线路检修改冷备用 (52)十二、线由冷备用改热备用（包括投入110kV备投） (52)十三、线由开关线路检修改运行（包括投入110kV母分过流保护） (53)十四、线由冷备用改运行（包括投入110kV母分过流保护） (55)十五、线由热备用改运行（包括停用110kV备投、包括投入110kV母分过流保护[合环]）56十六、线由热备用改运行 (56)110kV母线、压变 (57)一、110kV＿段母线压变由运行改冷备用（二次并列） (57)二、110kV ＿段母线压变由冷备用改运行（二次并列） (57)三、110kV＿段母线压变由运行改冷备用（二次不并列） (57)四、110kV ＿段母线压变由冷备用改运行（二次不并列） (58)五、110kV＿段母线压变由运行改压变检修（二次并列） (58)六、110kV＿段母线压变由压变检修改运行（二次并列） (58)七、110kV＿段母线压变由运行改压变检修（二次不并列） (59)八、110kV＿段母线压变由压变检修改运行（二次不并列） (59)九、110kV＿段母线压变由冷备用改压变检修 (60)十、110kV＿段母线压变由压变检修改冷备用 (60)十一、110kV＿段母线由冷备用改母线检修(包括压变改冷备用) (60)十二、110kV＿段母线由母线检修改冷备用(包括压变改运行) (60)主变部分 (62)一、＿号主变10kV侧由运行改热备用 (62)二、＿号主变10kV侧由运行改冷备用 (62)三、＿号主变10kV侧由运行改开关检修 (62)四、＿号主变10kV侧由热备用改冷备用 (64)五、＿号主变10kV侧由冷备用改开关检修 (64)六、＿号主变10kV侧由开关检修改冷备用 (65)七、＿号主变10kV侧由开关检修改运行 (66)八、＿号主变10kV侧由冷备用改热备用 (67)九、＿号主变10kV侧由冷备用改运行 (67)十、＿号主变10kV侧由热备用改运行 (68)十一、＿号主变110kV侧由运行改冷备用 (68)十二、＿号主变110kV侧由冷备用改运行 (68)十三、＿号主变由冷备用改主变检修 (68)十四、＿号主变由主变检修改冷备用 (69)十五、＿号主变由冷备用改110kV侧主变检修、10kV侧开关主变检修 (69)十六、＿号主变由110kV侧主变检修、10kV侧开关主变检修改冷备用 (69)十七、＿号主变由冷备用改110kV侧主变检修、10kV侧开关检修 (70)十八、＿号主变由110kV侧主变检修、10kV侧开关检修改冷备用 (71)十九、拉开＿号主变110kV中性点接地闸刀 (71)二十、合上＿号主变110kV中性点接地闸刀 (72)主变保护 (73)一、停用＿号主变差动保护 (73)二、投入＿号主变差动保护 (73)三、停用＿号主变后备保护 (73)四、投入＿号主变后备保护 (73)五、停用＿号主变110kV复合电压闭锁过流保护 (73)六、投入＿号主变110kV复合电压闭锁过流保护 (74)七、停用＿号主变本体保护 (74)八、投入＿号主变本体保护 (74)九、停用＿号主变110kV零序选跳保护 (74)十、投入＿号主变110kV零序选跳保护 (74)十一、停用＿号主变110kV零序过流保护 (74)十二、投入＿号主变110kV零序过流保护 (74)十三、停用＿号主变110kV间隙零序过流保护 (75)十四、投入＿号主变110kV间隙零序过流保护 (75)十五、＿号主变本体重瓦斯保护由跳闸改信号 (75)十六、＿号主变本体重瓦斯保护由信号改跳闸 (75)十七、＿号主变有载重瓦斯保护由跳闸改信号 (75)十八、＿号主变有载重瓦斯保护由信号改跳闸 (75)十九、＿号主变本体压力释放保护由跳闸改信号 (75)二十、＿号主变本体压力释放保护由信号改跳闸 (75)110kV备用电源 (76)一、停用110kV备投装置 (76)二、投入110kV备投装置 (76)三、停用110kV备投装置（工作停用） (76)四、投入110kV备投装置（工作复役） (77)10kV备用电源 (78)一、停用10kV备投装置 (78)二、投入10kV备投装置 (78)三、停用10kV备投装置（工作停用） (78)四、投入10kV备投装置（工作复役） (78)母分过流保护 (79)一、停用110kV母分过流保护 (79)二、投入110kV母分过流保护 (79)三、停用10kV母分过流保护 (79)四、投入10kV母分过流保护 (79)10kV线路、电容器 (79)一、停用＿线保护 (79)二、投入＿线保护 (79)三、停用＿线电流I段保护 (79)四、投入＿线电流I段保护 (80)五、停用＿线电流II段保护 (80)六、投入＿线电流II段保护 (80)七、停用＿线过流加速保护 (80)八、投入＿线过流加速保护 (80)九、停用＿线重合闸 (80)十、投入＿线重合闸 (80)十一、停用＿线低周保护 (80)十二.、投入＿线低周保护 (81)十三、停用10kV＿#电容器保护 (81)十四、投入10kV＿#电容器保护 (81)十五、停用10kV＿#电容器电流I段保护 (81)十六、投入10kV＿#电容器电流I段保护 (81)十七、停用10kV＿#电容器电流II段保护 (81)十八、投入10kV＿#电容器电流II段保护 (81)十九、停用10kV＿#电容器过电压保护 (81)二十、投入10kV＿#电容器过电压保护 (81)二十一、停用10kV＿#电容器失压保护 (82)二十二、投入10kV＿#电容器失压保护 (82)二十三、停用10kV＿#电容器不平衡电压保护 (82)二十四、投入10kV＿#电容器不平衡电压保护 (82)VQC装置 (82)一、停用VQC (82)二、投入VQC (82)说明仅供正常操作拟票时参考，不能照抄。

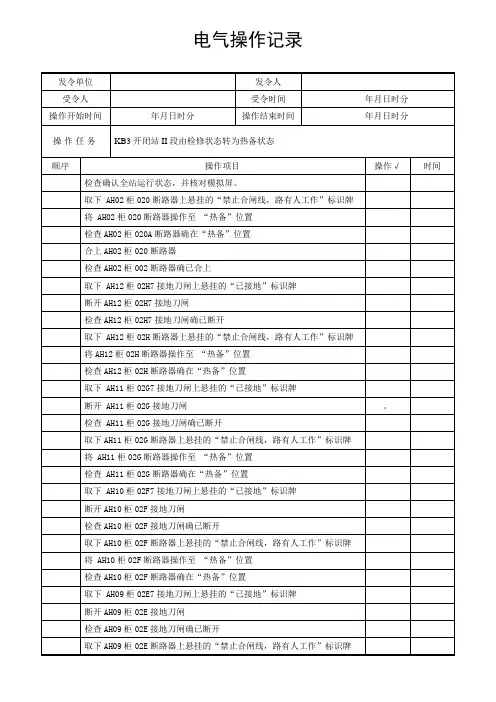

10kV操作票由检修状态转为热备范本
将AH08柜02D断路器操作至“热备”位置
检查AH08柜02D断路器确在“热备பைடு நூலகம்位置
取下AH07柜02C7接地刀闸上悬挂的“已接地”标识牌
断开AH07柜02C7接地刀闸
检查AH07柜02C7接地刀闸确已断开
取下AH07柜02C断路器上悬挂的“禁止合闸线，路有人工作”标识牌
电气操作记录
发令单位
发令人
受令人
受令时间
年月日时分
操作开始时间
年月日时分
操作结束时间
年月日时分
操作任务
KB3开闭站II段由检修状态转为热备状态
顺序
操作项目
操作√
时间
检查确认全站运行状态，并核对模拟屏。
取下AH02柜020断路器上悬挂的“禁止合闸线，路有人工作”标识牌
将AH02柜020断路器操作至“热备”位置
检查AH06柜02B断路器确在“热备”位置
取下AH05柜02A7接地刀闸上悬挂的“已接地”标识牌
断开AH05柜02A7接地刀闸
检查AH05柜02A7接地刀闸确已断开
取下AH05柜02A断路器上悬挂的“禁止合闸线，路有人工作”标识牌
将AH05柜02A断路器操作至“热备”位置
检查AH05柜02A断路器确在“热备”位置
断开AH09柜02E接地刀闸
检查AH09柜02E接地刀闸确已断开
取下AH09柜02E断路器上悬挂的“禁止合闸线，路有人工作”标识牌
将AH09柜02E断路器操作至“热备”位置
检查AH09柜02E断路器确在“热备”位置
取下AH08柜02D7接地刀闸上悬挂的“已接地”标识牌
断开AH08柜02D7接地刀闸

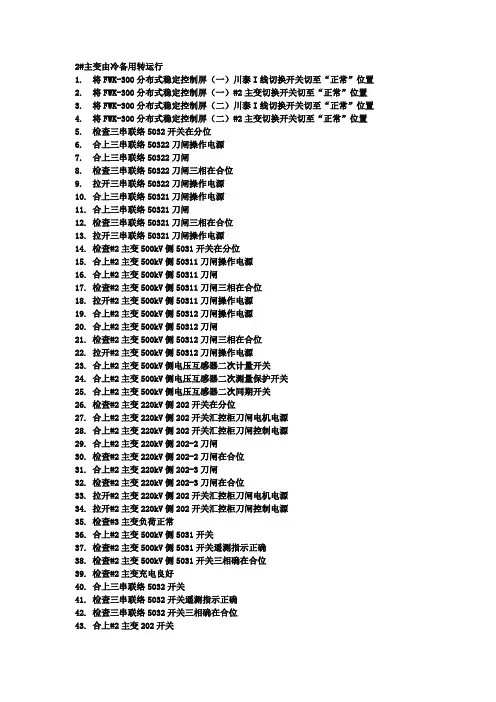

2主变由冷备用转运行
2#主变由冷备用转运行1.将FWK-300分布式稳定控制屏（一）川泰I线切换开关切至“正常”位置2.将FWK-300分布式稳定控制屏（一）#2主变切换开关切至“正常”位置3.将FWK-300分布式稳定控制屏（二）川泰I线切换开关切至“正常”位置4.将FWK-300分布式稳定控制屏（二）#2主变切换开关切至“正常”位置5.检查三串联络5032开关在分位6.合上三串联络50322刀闸操作电源7.合上三串联络50322刀闸8.检查三串联络50322刀闸三相在合位9.拉开三串联络50322刀闸操作电源10.合上三串联络50321刀闸操作电源11.合上三串联络50321刀闸12.检查三串联络50321刀闸三相在合位13.拉开三串联络50321刀闸操作电源14.检查#2主变500kV侧5031开关在分位15.合上#2主变500kV侧50311刀闸操作电源16.合上#2主变500kV侧50311刀闸17.检查#2主变500kV侧50311刀闸三相在合位18.拉开#2主变500kV侧50311刀闸操作电源19.合上#2主变500kV侧50312刀闸操作电源20.合上#2主变500kV侧50312刀闸21.检查#2主变500kV侧50312刀闸三相在合位22.拉开#2主变500kV侧50312刀闸操作电源23.合上#2主变500kV侧电压互感器二次计量开关24.合上#2主变500kV侧电压互感器二次测量保护开关25.合上#2主变500kV侧电压互感器二次同期开关26.检查#2主变220kV侧202开关在分位27.合上#2主变220kV侧202开关汇控柜刀闸电机电源28.合上#2主变220kV侧202开关汇控柜刀闸控制电源29.合上#2主变220kV侧202-2刀闸30.检查#2主变220kV侧202-2刀闸在合位31.合上#2主变220kV侧202-3刀闸32.检查#2主变220kV侧202-3刀闸在合位33.拉开#2主变220kV侧202开关汇控柜刀闸电机电源34.拉开#2主变220kV侧202开关汇控柜刀闸控制电源35.检查#3主变负荷正常36.合上#2主变500kV侧5031开关37.检查#2主变500kV侧5031开关遥测指示正确38.检查#2主变500kV侧5031开关三相确在合位39.检查#2主变充电良好40.合上三串联络5032开关41.检查三串联络5032开关遥测指示正确42.检查三串联络5032开关三相确在合位43.合上#2主变202开关44.检查#2主变202开关遥测指示正确45.检查#2主变202开关三相确在合位46.检查#2主变负荷转移良好47.合上35kV #2母线电压互感器Y32刀闸操作电源48.合上35kV #2母线电压互感器Y32刀闸49.检查35kV #2母线电压互感器Y32刀闸三相在合位50.拉开35kV #2母线电压互感器Y32刀闸操作电源51.合上35kV #2母线电压互感器二次A相小开关52.合上35kV #2母线电压互感器二次B相小开关53.合上35kV #2母线电压互感器二次C相小开关54.检查35kV #2母线电压指示正确55.检查1B电抗器313开关在分位56.合上1B电抗器313－1刀闸操作电源57.合上1B电抗器313－1刀闸58.检查1B电抗器313－1刀闸三相确在合位59.拉开1B电抗器313－1刀闸操作电源60.合上1B电抗器313开关61.检查1B电抗器313开关三相在合位62.检查2A电抗器321开关三相在分位63.合上2A电抗器321－2刀闸操作电源64.合上2A电抗器321－2刀闸65.检查2A电抗器321－2刀闸三相确在合位66.拉开2A电抗器321－2刀闸操作电源67.合上2A电抗器321开关68.检查2A电抗器321开关三相在合位69.检查2A电容器322开关三相在分位70.合上2A电容器322开关－2刀闸操作电源71.合上2A电容器322开关－2刀闸72.检查2A电容器322开关－2刀闸三相确在合位73.拉开2A电容器322开关－2刀闸操作电源74.检查2B电抗器323开关三相在分位75.合上2B电抗器323－2刀闸操作电源76.合上2B电抗器323－2刀闸77.检查2B电抗器323－2刀闸三相确在合位78.拉开2B电抗器323－2刀闸操作电源将1#站用变由冷备用转运行，0#站用变由运行转热备用1.检查#0站用变400V侧402开关在分位2.检查400V分段400开关在分位3.检查#1站用变400V侧411开关在分位4.检查#1站用变35kV侧S31开关在分位5.合上#1站用变35kV侧S31－2刀闸操作电源6.合上#1站用变35kV侧S31－2刀闸7.检查#1站用变35kV侧S31－2刀闸三相在合位8.拉开#1站用变35kV侧S31－2刀闸操作电源9.合上#1站用变35kV侧S31开关10.检查#1站用变35kV侧S31开关在合位11.检查#1站用变充电良好12.将#1站用变400V侧411开关摇至“连接”位置13.拉开#0站用变400V侧401开关14.检查#0站用变400V侧401开关在分位15.合上#1站用变400V侧411开关16.检查#1站用变400V侧411开关在合位17.检查400VI段母线电压指示正确18.检查400VI段母线所带负荷正常19.拉开#0站用变35kV侧S30开关20.检查#0站用变35kV侧S30开关在分位。
#1主变由冷备用转热备用
XXX电站电气倒闸操作票编号No.
发令人：_________ 接令人：_________ 接令时间：_____年___月___日___时___分
操作开始时间：____年___月___日___时___分;操作完成时间：____年___月___日___时___分
班别：_________ 值长：_________ 监护人：_________ 操作人：_______________________
操作任务：110KV#1主变、#1主变高压侧1101开关、#1主变低压侧3501开关由冷备转为热备用状态
序号
操 作 项 目
执行情况
执行人
一、危险点预控
1
防止误入带电间隔。
2
防止误拉合开关及带负荷拉合隔离开关。
二、危险点预控措施
1
认真核对设备双重名称、设备位置、设备状态与操作任务正确无误。
2
拉合开关前确认设备未带负荷。
三、操作步骤
1
接金昌地调令：110KV#1主变、#1主变高压侧1101断路器、#1主变低压侧3501断路器由冷备用转为热备用状态。
2
在一次系统图上预演。
3
在五防系统模拟图操作正确。
4
检查#1主变中性点丁接地刀闸电机电源、控制电源开关已合上。
5
检查#1主变中性点丁接地刀闸“远方/就地”转换开关已切换至远方。
16
检查110kV#1主变甲丁接地机构箱机械指示确在“分”位
17
检查1101开关控制柜“甲丁1接地刀闸位置指示灯”绿灯亮，处于“分闸”状态。
18
检查1101开关控制柜“甲丁接地刀闸位置指示灯”绿灯亮，处于“分闸”状态。
19
检查110kV#1主变丙丁接地机构箱机械指示确在“分”位
10kv母线由运行转冷备用安全事项
10kv母线由运行转冷备用安全事项10kV母线由运行转冷备用安全事项
1. 做好充分准备工作
- 检查母线运行参数是否正常
- 准备好所需的操作工具和防护用品
- 制定详细的操作步骤和应急预案
2. 严格执行操作规程
- 遵循操作手册的要求
- 按照规定的操作顺序进行
- 确保每一步骤都正确无误
3. 注意人身安全
- 佩戴好个人防护用品
- 保持良好的操作姿势
- 远离带电部位,避免触电风险
4. 做好设备检查和维护
- 在切换前对设备进行检查
- 及时排除故障隐患
- 保持设备的清洁和良好状态
5. 加强现场监控和协调
- 安排专人监控现场情况
- 与相关人员保持良好沟通
- 做好操作记录和交接
6. 注意环境安全
- 保持操作区域通风良好
- 消除潜在的火灾隐患
- 准备好应急救援设备
通过严格执行以上安全事项,可以确保10kV母线由运行转冷备用操作的安全顺利进行,避免发生安全事故。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
检查10KV＿段＿＿＿＿开低电压保护压板投入
12
插入10KV＿段＿＿＿＿开关二次插头
13
摇入10KV＿段＿＿＿＿开关至“工作”位
14
检查10KV＿段＿＿＿＿开关智能显示装置面板上位置指示在“工作”位
15
检查10KV＿段＿＿＿＿开关分闸指示绿灯亮
16
切10KV＿段＿＿＿＿开关控制选择把手至“远方”位
4
检查10KV＿段＿＿＿＿开关控制选择把手在“箱面”位
5
检查10KV＿段＿＿＿＿开关开关机构指示在“分闸”位
6
合上10KV＿段＿＿＿＿开关综保装置电源开关
7
合上10KV＿段＿＿＿＿开关控制电源开关
8
检查10KV＿段＿＿＿＿开关分闸指示绿灯亮
9
检查10KV＿段＿＿＿＿开关综合保护装置正常
10
检查10KV＿段＿＿＿＿开关保护跳闸压板投入
操作项目时间模拟来自实际备注：操作人_______监护人________值班负责人________值长：_______
电气倒闸操作票（票样A4纸）
单位：编号：
操作开始时间：年月日时分，终结时间：年月日时分
操作任务：10KV＿段＿＿＿＿开关从冷备用改为热备用
执行情况
序号
操作项目
时间
模拟
实际
1
接值长令10KV＿段＿＿＿＿开关从冷备用改为热备用
2
检查10KV＿段＿＿＿＿开关具备送电条件
3
摘下10KV＿段＿＿＿＿开关柜门上的“禁止合闸，有人工作”标示牌
17
汇报值长10KV＿段＿＿＿＿开关已送电
备注：
操作人_______监护人________值班负责人________值长：_______
第页共页
、电气倒闸操作票（票样A4纸）
单位：编号：
操作开始时间：年月日时分，终结时间：年月日时分
操作任务：10KV＿段＿＿＿＿开关＿＿＿从冷备用改为热备用
执行情况
序号
