细解Ansys疲劳寿命分析
Ansys nCode疲劳分析

Smax Sa Sm Sa Smin
© 2015 ANSYS, Inc. 36
DS
3.3 平均应力对疲劳寿命的影响
对于应力-疲劳寿命,平均应力的影响通常使用Goodman 或者 Gerber平均应力 修正理论 Goodman 平均应力修正理论假设一条直线
© 2015 ANSYS, Inc.
34
3.2 缺口应力集中对疲劳寿命的影响
应力梯度影响可以通过Advanced Edit进行定义
© 2015 ANSYS, Inc.
35
3 平均应力对疲劳寿命的影响
循环峰值应力范围(总应力变化)是影响疲劳寿命的主要因素
– 在应力循环中平均应力是第二个影响因素
在nCode中采用FKM的应力梯度法
– 确定校正系数
在雨流计数前得到有效应力分量:
© 2015 ANSYS, Inc. 33
3.2 缺口应力集中对疲劳寿命的影响
− User:从查找表中用户自定义应力梯度校正 自定义格式:
Stress gradient correction factor file v1.0 Dimension=mm #Normalized stress gradient G, correction factor n StartCorrectionData 0,1 1,1.1 10,1.2 100,1.3 EndCorrectionData
37
3.4 平均应力对疲劳寿命的影响
Sm Sa 1 Se Su
• Goodman 更保守 • 实际的数据往往介于Goodman 和Gerber之间
© 2015 ANSYS, Inc.
ANSYSnCodeDesignlife高级疲劳寿命分析

ANSYS nCode 的价值
1. 预先进行耐久性评估,减少物理 试验,避免设计和加工改变而导致 的重大损失 2. 通过模拟优化物理试验载荷谱, 大幅减少试验时间和成本
© 2012 Pera Corporation Ltd. All rights reserved.
4 用户案例
© 2012 Pera Corporation Ltd. All rights reserved.
目录
1 产品简介
© 2012 Pera Corporation Ltd. All rights reserved.
ANSYS nCode产品简介
ANSYS nCode DesignLife是 集成在ANSYS Workbench 平台上的高级疲劳分析模块, 为客户提供先进的疲劳分析 解决方案。
完全集成于ANSYS WorkBench平台
Click & Drag操作方式,易学易用
先进的疲劳分析技术 构建任意复杂的载荷谱
强大的疲劳结果输出功能
© 2012 Pera Corporation Ltd. All rights reserved.
完全集成于ANSYS WorkBench平台
支持常幅值、单时间历程、多时间历程载荷
客户定制流程开发
© 2012 Pera Corporation Ltd. All rights reserved.
目录
2 功能特色
© 2012 Pera Corporation Ltd. All rights reserved.
ANSYS nCode功能特色
焊点、焊缝的焊接疲劳计算; 高级振动疲劳分析计算(PSD); 在多轴应力状态评估的基础上, 自动选择计算方法;
ansys疲劳分析解析

1.1 疲劳概述结构失效的一个常见原因是疲劳,其造成破坏与重复加载有关。
疲劳通常分为两类:高周疲劳是当载荷的循环(重复)次数高(如1e4 -1e9)的情况下产生的。
因此,应力通常比材料的极限强度低,应力疲劳(Stress-based)用于高周疲劳;低周疲劳是在循环次数相对较低时发生的。
塑性变形常常伴随低周疲劳,其阐明了短疲劳寿命。
一般认为应变疲劳(strain-based)应该用于低周疲劳计算。
在设计仿真中,疲劳模块拓展程序(Fatigue Module add-on)采用的是基于应力疲劳(stress-based)理论,它适用于高周疲劳。
接下来,我们将对基于应力疲劳理论的处理方法进行讨论。
1.2 恒定振幅载荷在前面曾提到,疲劳是由于重复加载引起:当最大和最小的应力水平恒定时,称为恒定振幅载荷,我们将针对这种最简单的形式,首先进行讨论。
否则,则称为变化振幅或非恒定振幅载荷。
1.3 成比例载荷载荷可以是比例载荷,也可以非比例载荷:比例载荷,是指主应力的比例是恒定的,并且主应力的削减不随时间变化,这实质意味着由于载荷的增加或反作用的造成的响应很容易得到计算。
相反,非比例载荷没有隐含各应力之间相互的关系,典型情况包括:σ1/σ2=constant在两个不同载荷工况间的交替变化;交变载荷叠加在静载荷上;非线性边界条件。
1.4 应力定义考虑在最大最小应力值σmin和σmax作用下的比例载荷、恒定振幅的情况:应力范围Δσ定义为(σmax-σmin)平均应力σm定义为(σmax+σmin)/2应力幅或交变应力σa是Δσ/2应力比R是σmin/σmax当施加的是大小相等且方向相反的载荷时,发生的是对称循环载荷。
这就是σm=0,R=-1的情况。
当施加载荷后又撤除该载荷,将发生脉动循环载荷。
这就是σm=σmax/2,R=0的情况。
1.5 应力-寿命曲线载荷与疲劳失效的关系,采用的是应力-寿命曲线或S-N曲线来表示:(1)若某一部件在承受循环载荷, 经过一定的循环次数后,该部件裂纹或破坏将会发展,而且有可能导致失效;(2)如果同个部件作用在更高的载荷下,导致失效的载荷循环次数将减少;(3)应力-寿命曲线或S-N曲线,展示出应力幅与失效循环次数的关系。

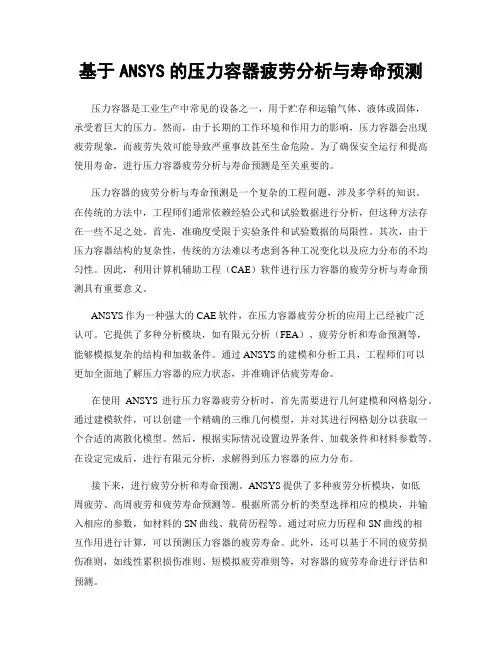

基于ANSYS的压力容器疲劳分析与寿命预测

基于ANSYS的压力容器疲劳分析与寿命预测压力容器是工业生产中常见的设备之一,用于贮存和运输气体、液体或固体,承受着巨大的压力。
然而,由于长期的工作环境和作用力的影响,压力容器会出现疲劳现象,而疲劳失效可能导致严重事故甚至生命危险。
为了确保安全运行和提高使用寿命,进行压力容器疲劳分析与寿命预测是至关重要的。
压力容器的疲劳分析与寿命预测是一个复杂的工程问题,涉及多学科的知识。
在传统的方法中,工程师们通常依赖经验公式和试验数据进行分析,但这种方法存在一些不足之处。
首先,准确度受限于实验条件和试验数据的局限性。
其次,由于压力容器结构的复杂性,传统的方法难以考虑到各种工况变化以及应力分布的不均匀性。
因此,利用计算机辅助工程(CAE)软件进行压力容器的疲劳分析与寿命预测具有重要意义。
ANSYS作为一种强大的CAE软件,在压力容器疲劳分析的应用上已经被广泛认可。
它提供了多种分析模块,如有限元分析(FEA)、疲劳分析和寿命预测等,能够模拟复杂的结构和加载条件。
通过ANSYS的建模和分析工具,工程师们可以更加全面地了解压力容器的应力状态,并准确评估疲劳寿命。
在使用ANSYS进行压力容器疲劳分析时,首先需要进行几何建模和网格划分。
通过建模软件,可以创建一个精确的三维几何模型,并对其进行网格划分以获取一个合适的离散化模型。
然后,根据实际情况设置边界条件、加载条件和材料参数等。
在设定完成后,进行有限元分析,求解得到压力容器的应力分布。
接下来,进行疲劳分析和寿命预测。
ANSYS提供了多种疲劳分析模块,如低周疲劳、高周疲劳和疲劳寿命预测等。
根据所需分析的类型选择相应的模块,并输入相应的参数,如材料的SN曲线、载荷历程等。
通过对应力历程和SN曲线的相互作用进行计算,可以预测压力容器的疲劳寿命。
此外,还可以基于不同的疲劳损伤准则,如线性累积损伤准则、短模拟疲劳准则等,对容器的疲劳寿命进行评估和预测。
除了以上提到的分析方法,ANSYS还提供了一些辅助工具来进行压力容器的疲劳分析与寿命预测。
细解Ansys疲劳寿命分析

细解Ansys疲劳寿命分析细解Ansys疲劳寿命分析ANSYS Workbench 疲劳分析本章将介绍疲劳模块拓展功能的使用:–使用者要先学习第4章线性静态结构分析.·在这部分中将包括以下内容:–疲劳概述–恒定振幅下的通用疲劳程序,比例载荷情况–变振幅下的疲劳程序,比例载荷情况–恒定振幅下的疲劳程序,非比例载荷情况·上述功能适用于ANSYS DesignSpacelicenses和附带疲劳模块的更高级的licenses.A. 疲劳概述·结构失效的一个常见原因是疲劳,其造成破坏与重复加载有关·疲劳通常分为两类:–高周疲劳是当载荷的循环(重复)次数高(如1e4 -1e9)的情况下产生的. 因此,应力通常比材料的极限强度低. 应力疲劳(Stress-based)用于高周疲劳.–低周疲劳是在循环次数相对较低时发生的。
塑性变形常常伴随低周疲劳,其阐明了短疲劳寿命。
一般认为应变疲劳(strain-based)应该用于低周疲劳计算.·在设计仿真中, 疲劳模块拓展程序(Fatigue Module add-on)采用的是基于应力疲劳(stress-based)理论,它适用于高周疲劳. 接下来,我们将对基于应力疲劳理论的处理方法进行讨论.…恒定振幅载荷·在前面曾提到, 疲劳是由于重复加载引起:–当最大和最小的应力水平恒定时, 称为恒定振幅载荷. 我们将针对这种最简单的形式,首先进行讨论.–否则,则称为变化振幅或非恒定振幅载荷…成比例载荷·载荷可以是比例载荷, 也可以非比例载荷:–比例载荷, 是指主应力的比例是恒定的,并且主应力的削减不随时间变化. 这实质意味着由于载荷的增加或反作用的造成的响应很容易得到计算.–相反, 非比例载荷没有隐含各应力之间相互的关系,典型情况包括:·在两个不同载荷工况间的交替变化·交变载荷叠加在静载荷上·非线性边界条件…应力定义·考虑在最大最小应力值σmin和σmax作用下的比例载荷、恒定振幅的情况:–应力范围Δσ定义为(σmax-σmin)–平均应力σm定义为(σmax+σmin)/2–应力幅或交变应力σa是Δσ/2–应力比R 是σmin/ σmax–当施加的是大小相等且方向相反的载荷时,发生的是对称循环载荷. 这就是σm= 0 ,R = -1的情况.–当施加载荷后又撤除该载荷,将发生脉动循环载荷. 这就是σm= σmax/2 , R = 0的情况.…应力-寿命曲线·载荷与疲劳失效的关系,采用的是应力-寿命曲线或S-N曲线来表示:–若某一部件在承受循环载荷, 经过一定的循环次数后,该部件裂纹或破坏将会发展,而且有可能导致失效–如果同个部件作用在更高的载荷下,导致失效的载荷循环次数将减少–应力-寿命曲线或S-N曲线,展示出应力幅与失效循环次数的关系·S-N曲线是通过对试件做疲劳测试得到的–弯曲或轴向测试反映的是单轴的应力状态–影响S-N 曲线的因素很多, 其中的一些需要的注意,如下:–材料的延展性, 材料的加工工艺–几何形状信息,包括表面光滑度、残余应力以及存在的应力集中–载荷环境, 包括平均应力、温度和化学环境·例如,压缩平均应力比零平均应力的疲劳寿命长,相反,拉伸平均应力比零平均应力的疲劳寿命短.·对压缩和拉伸平均应力,平均应力将分别提高和降低S-N曲线.·因此,记住以下几点:–一个部件通常经受多轴应力状态.如果疲劳数据(S-N 曲线)是从反映单轴应力状态的测试中得到的,那么在计算寿命时就要注意·设计仿真为用户提供了如何把结果和S-N 曲线相关联的选择,包括多轴应力的选择·双轴应力结果有助于计算在给定位置的情况–平均应力影响疲劳寿命,并且变换在S-N曲线的上方位置与下方位置(反映出在给定应力幅下的寿命长短)·对于不同的平均应力或应力比值,设计仿真允许输入多重S-N曲线(实验数据)·如果没有太多的多重S-N曲线(实验数据),那么设计仿真也允许采用多种不同的平均应力修正理论–早先曾提到影响疲劳寿命的其他因素,也可以在设计仿真中可以用一个修正因子来解释…总结·疲劳模块允许用户采用基于应力理论的处理方法,来解决高周疲劳问题.·以下情况可以用疲劳模块来处理:–恒定振幅,比例载荷(参考B节)–变化振幅,比例载荷(参考C节)–恒定振幅,非比例载荷(参考D节)·需要输入的数据是材料的S-N曲线:–S-N曲线是疲劳实验中获得,而且可能本质上是单轴的,但在实际的分析中,部件可能处于多轴应力状态–S-N曲线的绘制取决于许多因素, 包括平均应力. 在不同平均应力值作用下的S-N曲线的应力值可以直接输入, 或可以执行通过平均应力修正理论实现.B. 疲劳程序(基本情况)·进行疲劳分析是基于线性静力分析, 所以不必对所有的步骤进行详尽的阐述.–疲劳分析是在线性静力分析之后,通过设计仿真自动执行的.·对疲劳工具的添加,无论在求解之前还是之后,都没有关系, 因为疲劳计算不并依赖应力分析计算.·尽管疲劳与循环或重复载荷有关, 但使用的结果却基于线性静力分析,而不是谐分析. 尽管在模型中也可能存在非线性,处理时就要谨慎了,因为疲劳分析是假设线性行为的.–在本节中,将涵盖关于恒定振幅、比例载荷的情况. 而变化振幅、比例载荷的情况和恒定振幅、非比例载荷的情况,将分别在以后的C 和D节中逐一讨论.…疲劳程序·下面用黄色斜体字体所描述的步骤,对于包含疲劳工具的应力分析是很特殊的:–模型–指定材料特性,包括S-N曲线–定义接触区域(若采用的话)–定义网格控制(可选的)–包括载荷和支撑–(设定)需要的结果,包括Fatigue tool–求解模型–查看结果…几何·疲劳计算只支持体和面·线模型目前还不能输出应力结果,所以疲劳计算对于线是忽略的.–线仍然可以包括在模型中以给结构提供刚性, 但在疲劳分析并不计算线模型…材料特性·由于有线性静力分析,所以需要用到杨氏模量和泊松比–如果有惯性载荷,则需要输入质量密度–如果有热载荷,则需要输入热膨胀系数和热传导率–如果使用应力工具结果(Stress T ool result),那么就需要输入应力极限数据,而且这个数据也是用于平均应力修正理论疲劳分析.·疲劳模块也需要使用到在工程数据分支下的材料特性当中S-N曲线数据–数据类型在“疲劳特性”(“Fatigue Properties”)下会说明–S-N曲线数据是在材料特性分支条下的“交变应力与循环”(“Alternating Stress vs. Cycles”)选项中输入的·如果S-N曲线材料数据可用于不同的平均应力或应力比下的情况, 那么多重S-N曲线也可以输入到程序中·添加和修改疲劳材料特性:·在材料特性的工作列表中,可以定义下列类型和输入的S-N曲线–插入的图表可以是线性的(“Linear”)、半对数的(“Semi-Log”即linear for stress, log for cycles)或双对数曲线(“Log-Log”)–记得曾提到的,S-N曲线取决于平均应力。

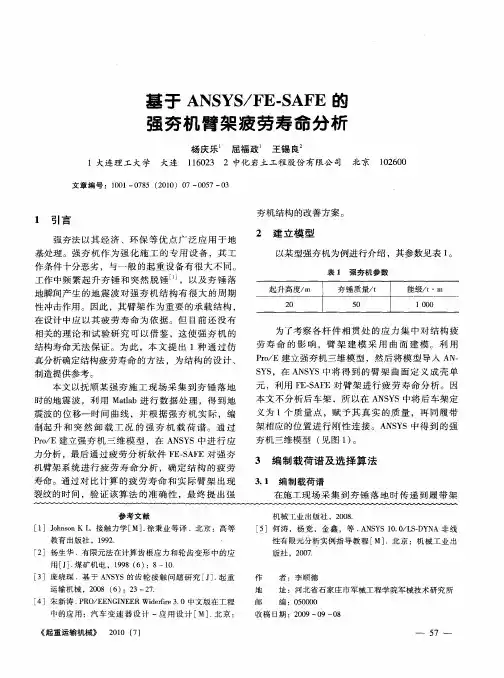

基于ANSYS/FE—SAFE的强夯机臂架疲劳寿命分析

图 4 多载荷历程
l
采用 多轴 N u e e br准则 来 计 算 循 环 屈 服 引 起 的
前 端履 带 板 附 近 的 地 震 波 ,其 横 坐 标 为 时 间 ,纵
坐标为 加速 度 。利用 m t b对 试 验 数据 进 行 处 理 , aa l
得 到 时间一 位移 曲线 ,见 图 2 。根据 强 夯 机实 际 工 况编制 起升 和卸 载夯 锤 时强夯 机载 荷谱 ,见 图 3 。
力分 析 ,最后 通 过疲 劳 分 析 软 件 F —A E对 强 夯 ES F
机臂 架 系统 进 行 疲 劳 寿 命 分 析 ,确 定 结 构 的疲 劳
寿命 。通 过 对 比计 算 的疲 劳 寿命 和 实 际 臂 架 出 现
裂纹 的 时 问 ,验 证 该 算 法 的 准 确 性 ,最 终 提 出 强
制造提 供参 考 。 本 文 以抚顺 某 强 夯 施 工 现 场 采 集 到 夯 锤 落 地 时的地 震 波 ,利 用 Ma a t b进 行 数 据 处 理 ,得 到地 l 震 波 的 位 移一 时 问 曲 线 ,并 根 据 强 夯 机 实 际 ,编 制起 升 和 突 然 卸 载 工 况 的 强 夯 机 载 荷 谱 。通 过
P/ m E建 立 强 夯 机 三 维 模 型 ,在 A S S中 进 行 应 NY
为 了考 察 各 杆 件 相 贯 处 的应 力 集 中对 结 构 疲
劳 寿 命 的 影 响 ,臂 架 建 模 采 用 曲 面 建 模 。 利 用 Po E建 立强 夯 机三 维 模 型 ,然 后 将 模 型导 人 A r/ N. SS Y ,在 A S S中将 得 到 的 臂 架 曲 面 定 义 成 壳 单 NY 元 ,利用 F .A E对 臂 架 进 行 疲 劳 寿 命 分 析 。因 ES F 本 文不 分 析 后 车 架 ,所 以在 A S S中将 后 车 架定 NY 义为 1 质 量 点 ,赋 予 其 真 实 的 质 量 ,再 同履 带 个 架 相应 的位 置 进 行 刚性 连 接 。A S S中得 到 的强 NY 夯 机 三维 模 型 ( 图 1 。 见 )
疲劳分析的数值计算方法及ANSYS疲劳分析实例解读

第十四章疲劳分析的数值计算方法及实例第一节引言零件或构件由于交变载荷的反复作用,在它所承受的交变应力尚未达到静强度设计的许用应力情况下就会在零件或构件的局部位置产生疲劳裂纹并扩展、最后突然断裂。
这种现象称为疲劳破坏。
疲劳裂纹的形成和扩展具有很大的隐蔽性而在疲劳断裂时又具有瞬发性,因此疲劳破坏往往会造成极大的经济损失和灾难性后果。
金属的疲劳破坏形式和机理不同与静载破坏,所以零件疲劳强度的设计计算不能为经典的静强度设计计算所替代,属于动强度设计。
随着机车车辆向高速、大功率和轻量化方向的迅速发展,其疲劳强度及其可靠性的要求也越来越高。
近几年随着我国铁路的不断提速,机车、车辆和道轨等铁路设施的疲劳断裂事故不断发生,越来越引起人们的重视。
疲劳强度设计及其研究正在成为我国高速机车车辆设计制造中的一项不可缺少的和重要的工作。
金属疲劳的研究已有近150年的历史,有相当多的学者和工程技术人员进行了大量的研究,得到了许多关于金属疲劳损伤和断裂的理论及有关经验技术。
但是由于疲劳破坏的影响因素多而复杂并且这些因素互相影响又与构件的实际情况密切相关,使得其应用性成果尚远远不能满足工程设计和生产应用的需要。
据统计,至今有约90%的机械零部件的断裂破坏仍然是由直接于疲劳或者间接疲劳而引起的。
因此,在21世纪的今天,尤其是在高速和大功率化的新产品的开发制造中,其疲劳强度或疲劳寿命的设计十分重要,并且往往需要同时进行相应的试验研究和试验验证。
疲劳断裂是因为在零件或构件表层上的高应力或强度比较低弱的部位区域产生疲劳裂纹,并进一步扩展而造成的。
这些危险部位小到几个毫米甚至几十个微米的范围,零件或构件的几何缺口根部、表面缺陷、切削刀痕、碰磕伤痕及材料的内部缺陷等往往是这种危险部位。
因此,提高构件疲劳强度的基本途径主要有两种。
一种是机械设计的方法,主要有优化或改善缺口形状,改进加工工艺工程和质量等手段将危险点的峰值应力降下来;另一种是材料冶金的方法,即用热处理手段将危险点局部区域的疲劳强度提高,或者是提高冶金质量来减少金属基体中的非金属夹杂等材料缺陷等局部薄弱区域。
基于ANSYS-FE-SAFE的强夯机臂架疲劳寿命分析共3篇

基于ANSYS-FE-SAFE的强夯机臂架疲劳寿命分析共3篇基于ANSYS/FE-SAFE的强夯机臂架疲劳寿命分析1基于ANSYS/FE-SAFE的强夯机臂架疲劳寿命分析背景介绍:在现代工业中,强夯机是常见的机器,常用于土方工程、道路建设、城市建设等大型工程中。
强夯机的工作原理是利用高速下落的夯锤瞬间压实土壤,达到加强土壤的效果。
然而,强夯机在工作过程中需要经受大量的振动和冲击,因此机器的臂架容易发生疲劳破坏,导致工作效率下降。
因此,对于强夯机臂架的疲劳寿命分析具有非常重要的意义。
文章内容:本文选用了基于ANSYS/FE-SAFE的有限元疲劳分析方法,对强夯机臂架的疲劳寿命进行了分析。
首先,对臂架进行CAD建模,并在ANSYS软件中完成网格划分和约束条件设置。
其次,通过施加载荷,利用ANSYS进行强度分析,得到臂架的应力分布情况。
最后,利用FE-SAFE软件进行疲劳分析,得到臂架的疲劳寿命。
在本文的研究中,主要考虑以下几个因素:材料的弹性模量、泊松比和应力集中系数等。
首先进行强度分析,以确定载荷下臂架的最大应力点和应力集中系数。
在强度计算结果的基础上,进行疲劳寿命分析,得到臂架的疲劳寿命。
通过对寿命分析结果进行分析,可以发现,臂架在正常工作条件下有着长时间使用的能力。
结论:通过本文的研究,可以得出以下结论:在强夯机臂架的设计中,应考虑材料的弹性模量、泊松比和应力集中系数等因素。
通过对臂架的强度分析和疲劳寿命分析,可以对臂架的使用寿命进行预估和预防疲劳破坏的发生。
通过对寿命分析的结果进行改进,可以提高臂架的使用寿命。
本文研究了强夯机臂架的疲劳寿命分析方法,为臂架设计和生产提供了重要的参考意见。
通过未来的进一步研究和探索,我们相信可以在臂架设计中发现更多的关键因素,提高臂架的质量和寿命,推动强夯机技术的进步本研究通过对强夯机臂架进行CAD建模、强度分析和疲劳寿命分析,得出了臂架的最大应力点和应力集中系数,并获得了臂架在正常工作条件下的疲劳寿命。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2013-08-29 17:16 by:有限元来源:广州有道有限元ANSYS Workbench 疲劳分析本章将介绍疲劳模块拓展功能的使用:–使用者要先学习第4章线性静态结构分析.•在这部分中将包括以下内容:–疲劳概述–恒定振幅下的通用疲劳程序,比例载荷情况–变振幅下的疲劳程序,比例载荷情况–恒定振幅下的疲劳程序,非比例载荷情况•上述功能适用于ANSYS DesignSpacelicenses和附带疲劳模块的更高级的licenses.A. 疲劳概述•结构失效的一个常见原因是疲劳,其造成破坏与重复加载有关•疲劳通常分为两类:–高周疲劳是当载荷的循环(重复)次数高(如1e4 -1e9)的情况下产生的. 因此,应力通常比材料的极限强度低. 应力疲劳(Stress-based)用于高周疲劳.–低周疲劳是在循环次数相对较低时发生的。
塑性变形常常伴随低周疲劳,其阐明了短疲劳寿命。
一般认为应变疲劳(strain-based)应该用于低周疲劳计算.•在设计仿真中, 疲劳模块拓展程序(Fatigue Module add-on)采用的是基于应力疲劳(stress-based)理论,它适用于高周疲劳. 接下来,我们将对基于应力疲劳理论的处理方法进行讨论.…恒定振幅载荷•在前面曾提到, 疲劳是由于重复加载引起:–当最大和最小的应力水平恒定时, 称为恒定振幅载荷. 我们将针对这种最简单的形式,首先进行讨论.–否则,则称为变化振幅或非恒定振幅载荷…成比例载荷•载荷可以是比例载荷, 也可以非比例载荷:–比例载荷, 是指主应力的比例是恒定的,并且主应力的削减不随时间变化. 这实质意味着由于载荷的增加或反作用的造成的响应很容易得到计算.–相反, 非比例载荷没有隐含各应力之间相互的关系,典型情况包括:•在两个不同载荷工况间的交替变化•交变载荷叠加在静载荷上•非线性边界条件…应力定义•考虑在最大最小应力值σmin和σmax作用下的比例载荷、恒定振幅的情况:–应力范围Δσ定义为(σmax-σmin)–平均应力σm定义为(σmax+σmin)/2–应力幅或交变应力σa是Δσ/2–应力比R 是σmin/ σmax–当施加的是大小相等且方向相反的载荷时,发生的是对称循环载荷. 这就是σm= 0 ,R = -1的情况.–当施加载荷后又撤除该载荷,将发生脉动循环载荷. 这就是σm= σmax/2 , R = 0的情况.…应力-寿命曲线•载荷与疲劳失效的关系,采用的是应力-寿命曲线或S-N曲线来表示:–若某一部件在承受循环载荷, 经过一定的循环次数后,该部件裂纹或破坏将会发展,而且有可能导致失效–如果同个部件作用在更高的载荷下,导致失效的载荷循环次数将减少–应力-寿命曲线或S-N曲线,展示出应力幅与失效循环次数的关系•S-N曲线是通过对试件做疲劳测试得到的–弯曲或轴向测试反映的是单轴的应力状态–影响S-N 曲线的因素很多, 其中的一些需要的注意,如下:–材料的延展性, 材料的加工工艺–几何形状信息,包括表面光滑度、残余应力以及存在的应力集中–载荷环境, 包括平均应力、温度和化学环境•例如,压缩平均应力比零平均应力的疲劳寿命长,相反,拉伸平均应力比零平均应力的疲劳寿命短.•对压缩和拉伸平均应力,平均应力将分别提高和降低S-N曲线.•因此,记住以下几点:–一个部件通常经受多轴应力状态.如果疲劳数据(S-N 曲线)是从反映单轴应力状态的测试中得到的,那么在计算寿命时就要注意•设计仿真为用户提供了如何把结果和S-N 曲线相关联的选择,包括多轴应力的选择•双轴应力结果有助于计算在给定位置的情况–平均应力影响疲劳寿命,并且变换在S-N曲线的上方位置与下方位置(反映出在给定应力幅下的寿命长短)•对于不同的平均应力或应力比值,设计仿真允许输入多重S-N曲线(实验数据)•如果没有太多的多重S-N曲线(实验数据),那么设计仿真也允许采用多种不同的平均应力修正理论–早先曾提到影响疲劳寿命的其他因素,也可以在设计仿真中可以用一个修正因子来解释…总结•疲劳模块允许用户采用基于应力理论的处理方法,来解决高周疲劳问题.•以下情况可以用疲劳模块来处理:–恒定振幅,比例载荷(参考B节)–变化振幅,比例载荷(参考C节)–恒定振幅,非比例载荷(参考D节)•需要输入的数据是材料的S-N曲线:–S-N曲线是疲劳实验中获得,而且可能本质上是单轴的,但在实际的分析中,部件可能处于多轴应力状态–S-N曲线的绘制取决于许多因素, 包括平均应力. 在不同平均应力值作用下的S-N曲线的应力值可以直接输入, 或可以执行通过平均应力修正理论实现.B. 疲劳程序(基本情况)•进行疲劳分析是基于线性静力分析, 所以不必对所有的步骤进行详尽的阐述.–疲劳分析是在线性静力分析之后,通过设计仿真自动执行的.•对疲劳工具的添加,无论在求解之前还是之后,都没有关系, 因为疲劳计算不并依赖应力分析计算.•尽管疲劳与循环或重复载荷有关, 但使用的结果却基于线性静力分析,而不是谐分析. 尽管在模型中也可能存在非线性,处理时就要谨慎了,因为疲劳分析是假设线性行为的.–在本节中,将涵盖关于恒定振幅、比例载荷的情况. 而变化振幅、比例载荷的情况和恒定振幅、非比例载荷的情况,将分别在以后的C 和D节中逐一讨论.…疲劳程序•下面用黄色斜体字体所描述的步骤,对于包含疲劳工具的应力分析是很特殊的:–模型–指定材料特性,包括S-N曲线–定义接触区域(若采用的话)–定义网格控制(可选的)–包括载荷和支撑–(设定)需要的结果,包括Fatigue tool–求解模型–查看结果…几何•疲劳计算只支持体和面•线模型目前还不能输出应力结果,所以疲劳计算对于线是忽略的.–线仍然可以包括在模型中以给结构提供刚性, 但在疲劳分析并不计算线模型…材料特性•由于有线性静力分析,所以需要用到杨氏模量和泊松比–如果有惯性载荷,则需要输入质量密度–如果有热载荷,则需要输入热膨胀系数和热传导率–如果使用应力工具结果(Stress Tool result),那么就需要输入应力极限数据,而且这个数据也是用于平均应力修正理论疲劳分析.•疲劳模块也需要使用到在工程数据分支下的材料特性当中S-N曲线数据–数据类型在“疲劳特性”(“Fatigue Properties”)下会说明–S-N曲线数据是在材料特性分支条下的“交变应力与循环”(“Alternating Stress vs. Cycles”)选项中输入的•如果S-N曲线材料数据可用于不同的平均应力或应力比下的情况, 那么多重S-N曲线也可以输入到程序中•添加和修改疲劳材料特性:•在材料特性的工作列表中,可以定义下列类型和输入的S-N曲线–插入的图表可以是线性的(“Linear”)、半对数的(“Semi-Log”即linear for stress, log for cycles)或双对数曲线(“Log-Log”)–记得曾提到的,S-N曲线取决于平均应力。
如果S-N曲线在不同的平均应力下都可适用的,那么也可以输入多重S-N曲线•每个S-N曲线可以在不同平均应力下直接输入•每个S-N曲线也可以在不同应力比下输入•可以通过在“Mean Value”上点击鼠标右键添加新的平均值来输入多条S-N曲线.•材料特性信息可以保存XML文件或从XML文件提取–保存材料数据文件,在material条上按右键,然后用“Export …”保存成XML外部文件–疲劳材料特性将自动写到XML文件中,就像其他材料数据一样。
•一些例举的材料特性在如下安装路径下可以找到:C:\Program Files\AnsysInc\v80\AISOL\CommonFiles\Language\en-us\EngineeringData\Materials–“Aluminum”和“Structural Steel”的XML 文件,包含有范例疲劳数据可以作为参考–疲劳数据随着材料和测试方法的不同而有所变化,所以很重要一点就是,用户要选用能代表自己部件疲劳性能的数据…接触区域•接触区域可以包括在疲劳分析中–注意,对于在恒定振幅、成比例载荷情况下处理疲劳时,只能包含绑定(Bonded)和不分离(No-Separation)的线性接触–尽管无摩擦、有摩擦和粗糙的非线性接触也能够包括在内,但可能不再满足成比例载荷的要求•例如,改变载荷的方向或大小,如果发生分离,则可能导致主应力轴向发生改变.•如果有非线性接触发生,那么用户必须小心使用,并且仔细判断•对于非线性接触,若是在恒定振幅的情况下,则可以采用非比例载荷的方法代替计算疲劳寿命…载荷与支撑•能产生成比例载荷的任何载荷和支撑都可能使用,但有些类型的载荷和支撑不造成比例载荷:–螺栓载荷对压缩圆柱表面侧施加均布力,相反,圆柱的相反一侧的载荷将改变–预紧螺栓载荷首先施加预紧载荷,然后是外载荷,所以这种载荷是分为两个载荷步作用的过程–压缩支撑(Compression Only Support)仅阻止压缩法线正方向的移动,但也不会限制反方向的移动•像这些类型的载荷最好不要用于恒定振幅和比例载荷的疲劳计算…(设定)需要的结果•对于应力分析的任何类型结果,都可能需要用到:–应力、应变和变形–接触结果(如果版本支持)–应力工具(Stress Tool)•另外,进行疲劳计算时,需要插入疲劳工具条(Fatigue Tool)–在Solution子菜单下,从相关的工具条上添加“Tools > Fatigue Tool”•Fatigue Tool 的明细窗中将控制疲劳计算的求解选项–疲劳工具条(Fatigue Tool)将出现在相应的位置中,并且也可添加相应的疲劳云图或结果曲线•这些是在分析中会被用到的疲劳结果,如寿命和破坏…需要的结果•在疲劳计算被详细地定义以后,疲劳结果可下在Fatigue Tool下指定–等值线结果(Contour)包括Lifes(寿命), Damage(损伤), Safety Factor(安全系数), BiaxialityIndication (双轴指示), 以及Equivalent Alternating Stress(等效交变应力)–曲线图结果(graph results))仅包含对于恒定振幅分析的疲劳敏感性(fatigue sensitivity)–这些结果的详细分析将只做简短讨论…Fatigue Tool –载荷类型•当Fatigue Tool在求解子菜单下插入以后,就可以在细节栏中输入疲劳说明–载荷类型可以在“Zero-Based”、“Fully Reversed”和给定的“Ratio”之间定义–也可以输入一个比例因子,来按比例缩放所有的应力结果…Fatigue Tool –平均应力影响–在前面曾提及,平均应力会影响S-N曲线的结果. 而“Analysis Type”说明了程序对平均应力的处理方法:•“SN-None”:忽略平均应力的影响•“SN-Mean Stress Curves”:使用多重S-N 曲线(如果定义的话)•“SN-Goodman,”“SN-Soderberg,”和“SN-Gerber”:可以使用平均应力修正理论–如果有可用的试验数据,那么建议使用多重S-N曲线(SN-Mean Stress Curves)–但是,如果多重S-N曲线是不可用的,那么可以从三个平均应力修正理论中选择.这里的方法在于将定义的单S-N曲线“转化”到考虑平均应力的影响:1.对于给定的疲劳循环次数,随着平均应力的增加,应力幅将有所降低2.随着应力幅趋近零,平均应力将趋近于极限(屈服)强度3.尽管平均压缩应力通常能够提供很多的好处,但保守地讲,也存在着许多不利的因素(scaling=1=constant)可以视其为单个S-N曲线的组合线。
