变压器交流耐压试验
变压器交流耐压试验及感应耐压试验
变压器交流耐压试验及感应耐压试验变压器绝缘主要分为主绝缘与纵绝缘两种。
主绝缘主要是指线圈自身以外的其他结构的绝缘，包括油箱、铁芯等位置的绝缘;纵绝缘是指变压器绕阻在不同电位的各个点及部位之间的绝缘，如线圈匝间绝缘等。
为了全面掌握变压器绝缘承受过电压的能力，一般情况下，根据变压器绝缘等级的情况分为交流耐压试验和感应耐压试验两项试验。
一、变压器交流耐压试验交流耐压试验是鉴定电力设备绝缘强度有效和直接的方法，是预防性试验的一项重要内容。
此外，由于交流耐压试验电压一般比运行电压高，因此通过试验后，设备有较大的安全裕度，因此交流耐压试验是保证电力设备安全运行的一种重要手段。
变压器作为工业生产的一部分，是满足工业日常生产需求的关键。
而变压器在投入使用之前，应对其进行耐压试验，掌握变压器整体性能。
变压器外施交流耐压主要包括一般工频、工频调感等耐压类型。
在实验过程中，被试验线圈的端口需要与试验电压相连接，而非试验端口需要进行接地处理，保障试验人员安全性。
二、变压器交流耐压试验设备交流耐压试验中，通常我们会遇到的电力试验设备包括“串联谐振耐压试验装置”、“干式试验变压器”、“感应耐压试验装置”。
(1)串联谐振试验装置串联谐振试验装置串联谐振试验装置变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。
变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。
(2)干式试验变压器干式试验变压器干式试验变压器按交流耐压试验规程，各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备都必须严格定期进行交流耐压试验。
我们常用的干式试验变压器分为一体式高压试验变压器(30kV以下)和分体式试验变压器两类。
首先，微安电力生产的GTB干式试验变压器属于高一体式高压试验变压器。
变压器线端交流耐压试验
变压器线端交流耐压试验
变压器线端交流耐压试验是指在变压器线端施加交流电压，测试其耐压性能的试验。
其目的是验证变压器线圈和绝缘结构的绝缘性能，以确保变压器在正常运行条件下不会出现击穿和漏电等故障。
变压器线端交流耐压试验一般按照国家标准或行业标准进行，测试方法主要有以下几种：
1. 单极耐压试验：将变压器的一个线端与地相连，另一个线端接受高电压，测试耐压性能。
2. 双极耐压试验：将变压器的两个线端分别接受高电压，测试耐压性能。
3. 持续耐压试验：在规定的电压下持续施加一段时间（通常为1分钟），测试耐压性能。
4. 波形耐压试验：施加不同频率和波形（如正弦波、方波）的交流电压，测试耐压性能。
在进行变压器线端交流耐压试验时，需要注意以下问题：
1. 施加的电压和测试时间需要符合标准要求，并逐渐增加电压，以避免变压器瞬间击穿。
2. 测试时需要保证变压器的接地良好，以确保测试的准确性和安全性。
3. 测试过程中需要监测电流和泄漏电流，一旦超过预定的限值，应立即停止测试，以避免对变压器造成损坏。
4. 测试结束后，应对变压器进行全面检查，以确保变压器的绝缘性能符合要求。
总之，变压器线端交流耐压试验是变压器绝缘性能检测的重要手段，通过该试验可以确保变压器的绝缘性能达到标准要求，提高变压器的运行可靠性和安全性。

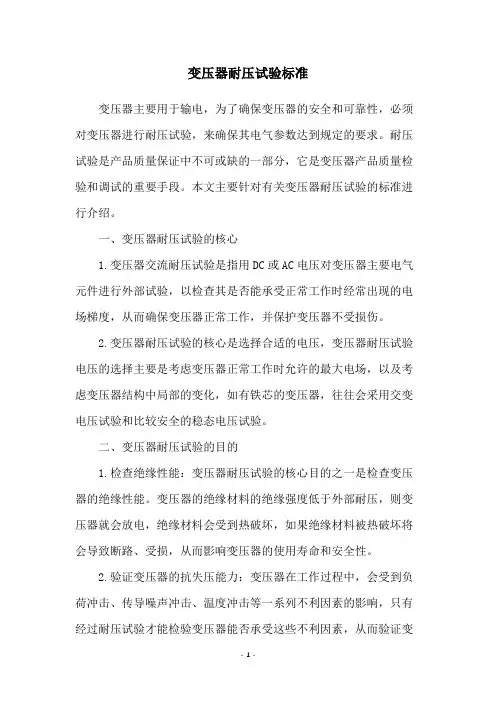

变压器耐压试验标准
变压器耐压试验标准变压器主要用于输电，为了确保变压器的安全和可靠性，必须对变压器进行耐压试验，来确保其电气参数达到规定的要求。
耐压试验是产品质量保证中不可或缺的一部分，它是变压器产品质量检验和调试的重要手段。
本文主要针对有关变压器耐压试验的标准进行介绍。
一、变压器耐压试验的核心1.变压器交流耐压试验是指用DC或AC电压对变压器主要电气元件进行外部试验，以检查其是否能承受正常工作时经常出现的电场梯度，从而确保变压器正常工作，并保护变压器不受损伤。
2.变压器耐压试验的核心是选择合适的电压，变压器耐压试验电压的选择主要是考虑变压器正常工作时允许的最大电场，以及考虑变压器结构中局部的变化，如有铁芯的变压器，往往会采用交变电压试验和比较安全的稳态电压试验。
二、变压器耐压试验的目的1.检查绝缘性能：变压器耐压试验的核心目的之一是检查变压器的绝缘性能。
变压器的绝缘材料的绝缘强度低于外部耐压，则变压器就会放电，绝缘材料会受到热破坏，如果绝缘材料被热破坏将会导致断路、受损，从而影响变压器的使用寿命和安全性。
2.验证变压器的抗失压能力：变压器在工作过程中，会受到负荷冲击、传导噪声冲击、温度冲击等一系列不利因素的影响，只有经过耐压试验才能检验变压器能否承受这些不利因素，从而验证变压器的抗失压能力，确保变压器能够正常运行。
三、变压器耐压试验的步骤1.部检查：首先对变压器进行外部检查，检查其表面是否有明显的划痕、凹陷、油渍等杂质，以确定是否有外部损伤；2.放电：如果外部检查没有发现任何问题，则进行试验前的预放电；3.验电压的选择：根据变压器的型号和结构，确定合适的试验电压；4. 保护措施：在进行耐压试验前，必须接入耐压电流保护装置，以防变压器的漏电损坏；5.准仪器：考虑到仪表的准确性，一般在试验过程中必须校准仪表；6.行耐压试验：在确定连接方式和保护措施后，执行耐压试验；7.查结果：完成试验后，检查变压器的机械结构和壳体是否受损，绝缘是否出现问题，有无漏电，经检验结果符合标准，变压器才能正常使用。
变压器交流耐压试验标准
变压器交流耐压试验标准
变压器交流耐压试验的标准取决于变压器的电压等级和容量。
根据《电力变压器检验规程》(GB/T 6451-2015)的规定，对于额定电压在3kV及以下的变压器，其交流绝缘耐压试验电压为2.5kV，试验时间为1分钟；对于额定电压在3kV以上的变压器，其交流绝缘耐压试验电压为3kV，试验时间为1分钟。
另外，对于变压器电压等级为35kV及以上，且容量在10000kVA及以上时，应测量直流泄漏电流。
试验电压标准应符合表6.0.7的规定。
当施加试验电压达1min时，在高压端读取泄漏电流。
泄漏电流值不宜超过本标准附录三的规定。
表6.0.7 油浸式电力变压器直流泄漏试验电压标准：绕组额定电压(kV) 6～10 20～35 63～330 500；直流试验电压(kV) 10 20 40 60。
以上信息仅供参考，具体标准可以查阅相关的电气试验标准或咨询专业人士。
电力变压器交流耐压试验标准
电力变压器交流耐压试验标准电力变压器交流耐压试验是电力设备生产和运行中非常重要的一项测试。
它可以检测变压器在正常运行时的耐受能力，确保设备的可靠性和安全性。
本文将介绍电力变压器交流耐压试验的标准。
1. 试验介绍电力变压器交流耐压试验是指在额定电压下，施加一定的交流电压，检测变压器在正常运行时的耐受能力。
试验包括高电压试验和低电压试验两个部分。
2. 试验设备2.1 试验电源试验电源应满足下列要求：（1）电源电压应稳定，波形应为正弦波；（2）电源应有过载、短路和过热保护装置；（3）电源应具有足够的输出容量。
2.2 试验变压器试验变压器应满足下列要求：（1）试验变压器应符合国家标准或行业标准；（2）试验变压器应具有足够的容量；（3）试验变压器应具有足够的绝缘强度。
3. 试验方法3.1 高电压试验高电压试验应分别在每个相位上进行。
试验电压应按照下列公式计算：U = (2.5 + 0.05S)×Un其中，U为试验电压，Un为变压器额定电压，S为变压器容量除以1000的值。
3.2 低电压试验低电压试验应在高电压试验后进行。
试验电压应按照下列公式计算：U = (0.5 + 0.05S)×Un其中，U为试验电压，Un为变压器额定电压，S为变压器容量除以1000的值。
4. 试验判定4.1 高电压试验判定在高电压试验中，应按照下列规定判定试验结果：（1）试验中不得出现放电、闪络现象；（2）试验结束后，绝缘电阻应不低于规定值。
4.2 低电压试验判定在低电压试验中，应按照下列规定判定试验结果：（1）试验中不得出现放电、闪络现象；（2）试验结束后，绝缘电阻应不低于规定值。
5. 试验记录试验记录应包括下列内容：（1）试验日期、地点、气象条件等；（2）试验设备和仪器的名称、型号、编号等；（3）试验数据和结果；（4）试验过程中发现的问题及处理措施。
以上就是电力变压器交流耐压试验的标准。
通过严格执行这些标准，可以确保变压器在正常运行时的安全性和可靠性，为电力设备的生产和运行提供有力保障。
主变压器的耐压试验
主变压器的耐压试验
主变压器的耐压试验是指在特定的电压和频率条件下，对主变压器进行持续的电压耐受能力测试。
这项测试是为了验证主变压器在正常运行和异常情况下的耐压能力，以确保其在实际运行中的安全可靠性。
主变压器作为电力系统中的重要设备，其耐压试验是非常重要的一环。
耐压试验通常包括交流耐压试验和直流耐压试验两种。
交流耐压试验是指在额定电压下施加交流电压，持续一定时间，以验证主变压器在额定电压下的绝缘性能。
而直流耐压试验则是在额定电压下施加直流电压，同样持续一定时间，以验证主变压器在直流电压下的绝缘性能。
这两种测试相结合，可以全面地评估主变压器在不同工作条件下的绝缘能力。
在进行耐压试验时，需要注意以下几点：
1. 测试前应对主变压器进行全面的检查，确保其外部和内部没有异常情况，包括绝缘部分、冷却系统和接地系统等。
2. 在测试过程中，应逐步升高施加的电压，以确保主变压器能够逐步适应并稳定工作。
同时要监测主变压器的运行状态，确保测试过程中不会对设备造成损坏。
3. 在测试结束后，应对主变压器进行全面的检查和评估，以确定其是否通过了耐压试验，并记录测试数据和结果。
主变压器的耐压试验是确保其安全可靠运行的重要手段，只有通过了严格的测试，才能保证在实际运行中不会出现绝缘击穿等安全问题。
因此，在主变压器的生产和运行过程中，耐压试验是必不可少的一环。
变压器交流耐压试验
电力变压器交流耐压试验1、交流耐压试验的目的交流耐压试验是鉴定电力设备绝缘强度最有效和最直接的方法，电力设备在运行中，绝缘长期受着电场、温度和机械振动的作用会逐渐发生劣化，其中包括整体劣化和部分劣化，形成缺陷。
各种预防性试验方法，各有所长，均能分别发现一些缺陷，反应出绝缘的状况，但其他试验方法的试验电压往往都低于电力设备的工作电压，但交流耐压试验一般比运行电压高，因此通过试验已成为保证变压器安全运行的一个重要手段。
2、试验对象绕组连同套管的交流耐压试验，应符合下列规定：1. 容量为8000kVA以下、绕组额定电压在 110kV 以下的变压器，线端试验应按表1进行交流耐压试验；2. 容量为8000kVA及以上、绕组额定电压在 110kV 以下的变压器，在有试验设备时，可按表1验电压标准，进行线端交流耐压试验；3. 绕组额定电压为110kV及以上的变压器，其中性点应进行交流耐压试验，试验耐受电压标准为出厂试验电压值的80％（见表2）。
3、准备工作1)填写第一种工作票，编写作业控制卡、质量控制卡，班里工作许可手续。
2）向工作班组人员交危险点告知，交代工作内容、人员分工、带电部位，并履行确认手续后开工。
3）准备试验用仪器、仪表、工具，所用仪器仪表良好，所用仪器、仪表、工具在合格周期内。
4）检查变压器外壳，应可靠接地。
5）利用绝缘操作杆带地线上去将变压器带电部位放电。
6）放电后，拆除变压器高压、中压低压引线，其他作业人员撤离现场。
7）检查变压器外观，清洁表面污垢。
8）接取电源，先测量电源电压是否符合实验要求，电源线必须牢固，防止突然断开，检查漏电保护装置是否灵敏动作。
9）试验现场周围装设试验围栏，并派专人看守。
4、试验器材序号设备名称数量1 高压试验控制箱 12 充气式试验变压器 13 保护球隙 14 阻容分压器 15 保护水阻 16 高压引线 37 接地线若干8 放电棒 19 温湿度计 110 围栏 111 警示牌 3 5、试验危险点分析第一篇第二章通用危险点6、试验接线图试验接线图7、试验步骤（1）先将被试品绕组A、B、C三相用裸铜线短路连接；（2）其余绕组也用裸铜线短路连接，并与外壳一起接地；（3）将变压器、保护球隙、分压器、接地棒可靠接地（接地线采用4mm及以上的多股裸铜线或外覆透明绝缘层的铜质软绞线）；（4）将高压控制箱的接地线街道变压器高压尾上；（5）连接控制箱与试验变压器的高压侧接线；（6）导线连接变压器高压端、保护球隙高压端和分压器高压端；（7）连接分压器和测量仪器；（8）接线完毕，检查所有接线是否正确；（9）调节保护球隙间隙，与试验电压的1.1~1.2倍相应，连续3次不击穿。
变压器交流耐压试验的原理及实验方法
变压器交流耐压试验的原理及实验方法交流耐压试验是考验被试品绝缘承受各种过电压能力的有效方法，对保证设备安全运行具有重要意义。
交流耐压试验的电压、波形、频率和在被试品绝缘内部电压的分布，均符合在交流电压下运行时的实际情况，因此，交流耐压试验能真实有效地发现绝缘缺陷。
标签：绝缘；耐压；试验；谐振；变压器。
一耐压试验的目的工频交流耐压试验是考验被试品绝缘承受各种过电压能力的有效方法，对保证设备安全运行具有重要意义。
交流耐压试验的电压、波形、频率和在被试品绝缘内部电压的分布，均符合在交流电压下运行时的实际情况，因此，能真实有效地发现绝缘缺陷。
交流耐压试验是鉴定电力设备绝缘强度最有效和最直接的方法，电力设备在运行中，绝缘长期受着电场、温度和机械振动的作用会逐渐发生劣化，其中包括整体劣化和部分劣化，形成缺陷。
各种预防性试验方法，各有所长，均能分别发现一些缺陷，反应出绝缘的状况，但其他试验方法的试验电压往往都低于电力设备的工作电压，但交流耐压试验一般比运行电压高，因此通过试验已成为保证变压器安全运行的一个重要手段。
二交流耐压试验装置原理交流耐压试验装置也叫調频串联谐振耐压装置，谐振耐压装置是利用调谐电感与负荷电容使之产生工频串联谐振，以获得工频试验电压的串联谐振试验装置。
串联谐振由隔离变压器、调频调压电源、激励变压器、电抗器和电容分压器组成。
被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。
图中：E—变频电源、T—中间变压器、L—高压电抗器、C1、C2—分压电容器、V—电压监测单元、（M1、M2、M3）—避雷器、CX—被试品我们已知，在回路频率f=1/2π√LC 时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q 倍。
Q 为系统品质因素，即电压谐振倍数，一般为几十到一百以上。
