井斜及其控制
第六章---井斜及其控制
第六章井斜及其控制在钻井工作中不但要求速度快，而且要求质量好。
井身质量的好坏是油气井完井质量的前提和基础，它直接关系到油、气田的勘探和开发工作。
在钻井工作中不但要求速度快，而且要求质量好。
井身质量的好坏是油气井完井质量的前提和基础，它直接关系到油、气田的勘探和开发工作。
如果井眼斜度（井斜）过大，会使井眼偏离设计井位，将打乱油气田开发的布井方案。
对于勘探工作来说，井斜大了，会使井深发生误差，使所得的地质资料不真实。
并由于井底远离设计井位，会错过油气层，造成勘探工作的失误，这对于断块小油田显得格外重要。
井打斜了，给钻井工作本身也增加不少困难，甚至造成严重事故。
在斜井内，钻柱易靠在井壁的一侧，旋转时发生严重摩擦，在井斜突变井段钻柱发生弯曲，易使钻柱磨损和折断，也可能造成井壁坍塌及键槽卡钻等事故。
一旦我们疏忽大意，井斜过大而超过要求时，就被迫中途填井纠斜，将造成很大浪费，并会推迟完井时间。
井斜大了，会直接影响固井质量。
首先是造成下套管困难，同时套管下入后不易居中，这往往是造成固井窜槽、管外冒油冒气的原因之一。
对采油工作来说，井斜过大会直接影响井下的分层开采、注水工作的正常进行（如下封隔器困难，封隔器密封不好等），对抽油井也常引起油管和抽油杆的磨损和折断，甚至造成严重的井下事故。
所以，井斜过大对油气田的勘探和开发都有很大危害。
如何控制井斜是钻井工作的一个重要课题。
我们要控制井斜，首先必须知道井斜是由哪些因素决定的（详见第七章定向钻井所述）。
一般说来，井斜可由井斜角，方位角，井底位移，井斜变化率等因素来衡量。
所谓井斜，即是一口井偏离了铅直线，如图6-1所示。
（1）井斜角（Ho1e deviation ang1e）井斜角是指井眼轴线的切线与铅直线之间的夹角，一般以“α”表示（图6-1`中的α角为A点的井斜角）。
（2）方位角（Directiona1 ang1e of def1ection）方位角是表示井眼偏斜的方向，它是指井眼轴线的切线在水平面投影的方向与正北方向之间的夹角，一般以“φ”表示。
第五章：井斜及其控制
(2)井斜角(α)： 井斜角( )
指井眼方向线与重力线之间的夹角。单位为度( 指井眼方向线与重力线之间的夹角。单位为度(°)。 井眼方向线： 井眼方向线： 过井眼轴线上某测点作 过井眼轴线上某测点作 轴线上 井眼轴线的切线， 井眼轴线的切线，该切线向 井眼前进方向延伸的部分称 为井眼方向线。 为井眼方向线。 井斜角增量( ∆α )： 井斜角增量( 下测点井斜角与上测点 井斜角之差。 井斜角之差。
1磁铁定向法双罗盘定向法双罗盘测斜仪定向磁铁安装在无磁钻铤上上罗盘处在定向磁铁位置指针标志工具面方位下罗盘远离定向磁铁指针指向正北方位
钻井工程
井斜及其控制
——钻井工程
重庆科技学院石油工程学院制作
第五章 井斜及其控制
本节主要内容： 本节主要内容：
第一节 第二节 井斜及其控制标准 井斜原因
第三节 控制井斜的措施 第四节 虹吸测斜仪
二、衡量井斜的参数
目的：掌握有关参数的概念及这些参数之间的关系。 目的：掌握有关参数的概念及这些参数之间的关系。
1．轨迹的基本参数
测量方法：非连续测量，间断测量。 测段” 测点” 测量方法：非连续测量，间断测量。“测段”，“测点”。 井深、井斜角和井斜方位角----轨迹的三个基本参数。 轨迹的三个基本参数。 井深、井斜角和井斜方位角 轨迹的三个基本参数 (1)井深（或称为斜深、测深） 井深（或称为斜深、测深） 井口(通常以转盘面为基准)至测点的井眼长度。 井口(通常以转盘面为基准)至测点的井眼长度。 以字母D 表示，单位为米(m) (m)。 以字母Dm表示，单位为米(m)。 井深增量（井段） 下测点井深与上测点井深之差。 井深增量（井段）：下测点井深与上测点井深之差。 表示。 以ΔDm表示。
(a) 井斜曲率对比图 (b)
第9章井斜及其控制
第九章井斜及其控制第一节有关井斜的基础知识1．概念：井斜是指实际的井眼轴线偏离设计井眼轴线。
不规则的井眼将引起一系列的钻井问题。
2、井斜的问题（危害）（1）地质勘探方面²地质资料失真（所测岩样厚度＞实际岩样厚度）²勘探失误（2）钻井方面²增加起下钻和钻进的摩擦阻力；²加速钻具的磨损；²在井壁磨出键槽，导致键槽卡钻事故；（粘附卡钻）²增加下套管的困难；²纠斜、原眼侧钻，增加钻井成本。
（3）采油方面²偏离油层，打乱开发部署，影响分层开采，修井难度↑。
3、斜井井眼要素（描述井眼状态的基本参数）（1）井斜角α（Hole Deviation Angle)井眼某点切线与铅垂线的夹角。
（2）方位角φ（directional angle of deflection）井眼水平投影上某点切线与正北方向的夹角。
（3）井底水平位移（闭合距）ST井底在水平面上偏离原井口的距离。
（4）井斜角变化率单位长度内（一般取30或100m）井斜角的变化值。
（5）方位角变化率单位长度内方位角的变化值。
（6）全角变化率（狗腿严重度）（＜5°/30m ） 包括井斜角与方位角改变的全角变化。
全角变化率指单位长度（25～30m ）内全角的变化。
第二节 井斜的原因一、地质条件（因素） （一）影响因素1．地层倾角：＜45°→上倾； ＞60°→下滑 2．层状地层的影响： 小变向器理论 3．地层各向异性：4．岩石软硬交错： （二）地层造斜力的计算二、钻柱弯曲对井斜的影响 ²井径扩大²钻铤直径＜钻头直径→钻铤弯曲→钻头轴线倾斜→²钻压>>钻铤压杆稳定临界值 →钻头倾角↑→井斜↑三、其他原因设备安装不正，钻具已弯曲，加钻压不均匀。
第三节 斜井内钻柱的受力分析 1、造斜力（1）地层倾角等引起F f （可正，可负） （2）钻柱弯曲钻压P 在造斜方向的分力F i效井眼直径软地层硬地层F aF bP P oF iF fW W 2F d总造斜力F s =F i ±F f 2、减斜力钟摆力 (切点Ｔ以下)自重引起F W d =1223、合力F F F F i f d =±-F ＝0，井眼沿原方向钻进，稳斜（平衡井斜角） F ＞0，井眼继续偏斜，直到新的平衡，增斜 F ＜0，井眼减斜，直到新的平衡，降斜 4、影响井斜平衡角的因素 （1）钻压PP ↑→β↑→F i ↑；T 点下移F d ↓ （2）钻铤与井壁的间隙大尺寸钻铤→刚度↑，切点T 上移，F d ↑ →间隙↓，β↓→F i ↓第四节 井斜的防止1、减小测向力，钻铤刚度↑，钻铤直径↑；2、减小钻铤弯曲，钻压适当，钻铤直径↑，加扶正器；3、防止井径扩大，控制泥浆返速→以防冲大井径；4、减小钻头直径与钻铤直径的差值，大直径钻铤，方钻铤；5、刚性满眼法控制井斜技术结构：大直径钻铤＋三个以上直径接近钻头的扶正器； 扶正器：刮刀扶正器，弹黄扶正器 位置：钻头以上1.3m 、7.6m 、19m 左右 原理：（1）间隙↓→大P 下钻铤弯曲↓→β↓→F i ↓（2）至少3个扶正器→钻铤直线性↑特点：直井内起防斜作用，斜井内无增斜和降斜作用 设计要求：间隙、长度、支撑、刚度 扶正器位置确定 （1）综合偏斜角： （2）位置确定第五节 纠斜技术 1、钟摆钻具防斜纠斜结构：大尺寸钻铤＋一个扶正器 原理：加扶正器，T 点上移，F d ↑ 大尺寸钻铤，间隙↓，β↓→F i ↓ 使用范围：已打斜的井缺点：对直井无防斜作用，在易斜地层完全失效F F F i f d +>>2、偏重钻铤 结构：原理：F F F F F F F F l dl d 1221=-=+>3、塔式钻具 结构： 原理：4、造斜工具纠斜5、重钻第二井身6、地面移井位法利用地层自然造斜特性，使井顺利钻进目的层，且不需要复杂的井斜控制。
直井定向井井斜控制
最大特点：柱面展平后，井眼长度和井斜角都保持不变。
优点：
凭着这两张图，即可了解井眼的空间形状,可以反映出井
身参数的真实值，作图容易，利用测斜资料算出每个测点 的坐标位置，即可作图。
H
§3-3 直井钻井技术
三、井斜的危害 1、使井眼偏离设计井位 ，将打 乱油气田开发的布井方案。 2、使井深发生误差，使所得的地 质资料不真实。 3、给钻井工作增加困难，甚至造 成井下复杂事故。 4、使钻柱磨损和折断或造成井壁 坍塌及键槽卡钻等事故。 5、下套管困难，套管居中，影响 固井质量。 6、影响采油及注水工作，常引起 油管和抽油杆的磨损和折断，甚至 造成严重的井下事故。 所以，井斜过大对油气田的勘探 和开发都有很大危害。如何控制井 斜是钻井工作的一个重要课题。
（2）层状地层对井斜的影响
钻头在倾斜的层状地层中钻进时，当钻至每个层面交界处时，此处岩层不能长时 间支持所加的钻压而趋向沿垂直层面发生破碎。在井眼上倾一侧的小斜台很容易 钻掉。相反，在井眼下倾一侧却残留一个小斜台；它就向小变向器作用一样，对 钻头施加一个横向力，把钻头推向上倾的一侧，从而引起井斜。
参数的真实值。
井眼轴线的图示法
二、柱面图表示法：
包括两张图：
一张是水平投影图，相当于俯视图，与投影图表示法相同； 一张是垂直剖面图(横坐标 P，纵坐标D或 H)，与垂直投影
图不同，它不是在某个铅垂平面上的投影。
垂直剖面图的形成：实钻井眼是一条空间曲线，设想经过
这条曲线上的每一个点作一条铅垂线，所有这些铅垂线就构成 了一个曲面。
2、钻具原因
钻具导致井斜的主要因素是钻 具的倾斜和弯曲。一是引起钻头 倾斜，在井底形成不对称切削； 二是使钻头受到侧向力的作用， 迫使钻头进行侧向切削。 （1）导致钻具的倾斜和弯曲的 原因： ①由于钻具直径小于井眼直径 钻具和井眼之间有一定的间隙。 ②钻压使下部钻具受压弯曲。 弯曲钻柱将使靠近钻头的钻具弯 曲更大。 ③下入井内的钻具本来就是倾 斜和弯曲的。
定向井井斜与方位控制.
cos 2 cos1 cos sin 1 sin cos sin sin tg sin 1 cos cos1 sin cos sin 2 sin sin sin
sin cos sin 2 sin 2 1 sin 2 tg 2 sin sin(1 1 )
定向井的井斜与方位控制
装置角定义: 井斜铅垂面顺时针
井底平面
旋至造斜工具面所转 过的角度。
高边
工具面 井斜铅垂面
井斜铅垂面与造
斜工具面之间的夹角
低边
。
水平面
定向井的井斜与方位控制
a.直井情况， b.水平井情况
因井斜铅垂面、造斜工 具面均与井底平面垂直、故 可在井底平面上量度。 在井底平面上，造斜工 具装置角等于以井斜铅垂面 与井底平面的交线（高边方 向线）为始边，顺时针转到 造斜工具面与井底平面的交 线所转过的角度。
水平面 井底平面
N
定向井的井斜与方位控制
(1) 装置角对井斜
的影响：
锁住转盘，扭 方位井段是造斜工具 面上的一段园弧。 (保持装置方位角不变 ，斜面法扭方位）
A
井斜铅垂面
B
水平面
定向井的井斜与方位控制
A
井斜铅垂面
B
水平面
定向井的井斜与方位控制
(1) 装置角对井斜的影响：
锁住转盘，扭方位井段是 造斜工具面上的一段园弧。
D
定向井的井斜与方位控制
B、讨论：
＝0──>cos2=cos(1+)-->2= 1+ 增斜 ＝180─>cos2=cos(1－)-->2= 1－ 降斜 A ＝90 ─>cos2=cos1cos-->21（ 小）稳斜

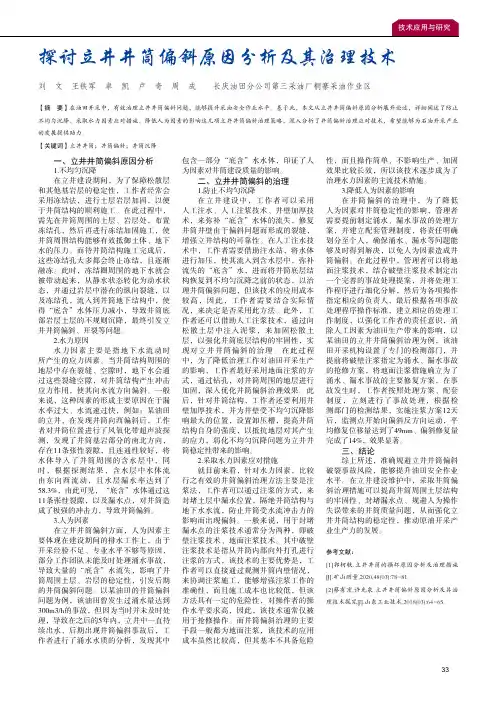

探讨立井井筒偏斜原因分析及其治理技术
一、立井井筒偏斜原因分析1.不均匀沉降在立井建设期间，为了保障松散层和其他基岩层的稳定性，工作者经常会采用冻结法，进行土层岩层加固，以便于井筒结构的顺利施工。
在此过程中，需先在井筒周围的土层、岩层处，布置冻结孔，然后再进行冻结加固施工，使井筒周围结构能够有效抵御土体、地下水的压力。
而待井筒结构施工完成后，这些冻结孔大多都会终止冻结，且逐渐融冻。
此时，冻结圈周围的地下水就会被带动起来，从静水状态转化为动水状态，并通过岩层中潜在的纵向裂缝，以及冻结孔，流入到井筒地下结构中，使得“底含”水体压力减小，导致井筒底部岩层土层的不规则沉降，最终引发立井井筒偏斜、开裂等问题。
2.水力原因水力因素主要是指地下水流动时所产生的应力因素。
当井筒结构周围的地层中存在裂缝、空隙时，地下水会通过这些裂缝空隙，对井筒结构产生冲击应力作用，使其向水流方向偏斜。
一般来说，这种因素的形成主要原因在于漏水率过大、水流速过快，例如：某油田的立井，在发现井筒向西偏斜后，工作者对井筒位置进行了风氧化带超声波探测，发现了井筒基岩部分的南北方向，存在11条张性裂隙，且连通性较好，将水体导入了井筒周围的含水层中，同时，根据探测结果，含水层中水体流由东向西流动，且水层漏水率达到了58.3%，由此可见，“底含”水体通过这11条张性裂隙，以及漏水点，对井筒造成了极强的冲击力，导致井筒偏斜。
3.人为因素在立井井筒偏斜方面，人为因素主要体现在建设期间的排水工作上，由于开采经验不足、专业水平不够等原因，部分工作团队未能及时处理涌水事故，导致大量的“底含”水流失，影响了井筒周围土层、岩层的稳定性，引发后期的井筒偏斜问题。
以某油田的井筒偏斜问题为例，该油田曾发生过涌水量达到300m3/h的事故，但因为当时并未及时处理，导致在之后的5年内，立井中一直持续出水，后期出现井筒偏斜事故后，工作者进行了涌水水质的分析，发现其中包含一部分“底含”水水体，印证了人为因素对井筒建设质量的影响。
钻井工程井斜产生原因及其控制措施
2019年第7期西部探矿工程*收稿日期：2018-10-30作者简介：张鹏程（1982-），男（汉族），黑龙江安达人，工程师，现从事钻井工艺管理工作。
钻井工程井斜产生原因及其控制措施张鹏程*（大庆钻探工程公司钻井二公司，黑龙江大庆163413）摘要：为了有效防斜，保证井身质量，进行产生井斜的机理分析，并根据产生原因进行了相应技术措施和装备的改进，为有效防斜提供了必要的技术支持。
关键词：产生原因；控制措施；井斜；钻井工程中图分类号：TE2文献标识码：A 文章编号：1004-5716(2019)07-0069-02在石油天然气直井钻井施工的过程当中，无论你采用何种技术措施，都会有井斜角的产生，井斜角如果在规定的范围内，并且可以控制，那么危害还不是很大，如果井斜角超过规定的范围，那么将带来非常严重的危害，因此在石油天然气钻井生产中尽力控制好井斜角。
1井斜角产生机理分析经过多年人们对石油天然气钻井的井斜角产生机理的分析，总结起来主要是以下3个方面：一个是地层本身的原因，二就是工程技术方面的原因，三是人员操作上的原因。
1.1地层原因地层原因是导致井斜产生的先天性因素，是不可更改的。
一个是地层存在倾角可以引起井斜角产生，这是因为如果地层在漫长的地质年代沉积中并不是平滑的，而是会出现一定的倾角，这样的倾角如果越大，越容易产生井斜角，有相关研究发现，当地层倾角达到45°的时候，井眼将沿着地层倾角上倾的方向倾斜，如果地层倾角大于60°以后井斜将沿着地层下倾方向倾斜。
二是地层的各向异性。
当地层在沉积过程中如果呈现的是水平沉积的，那么就不容易产生井斜角，如果地层在沉积过程中如果呈现的是垂直沉积的，那么就很容易产生井斜角，而且方位还非常不稳定，当地层沉积过程中如果呈现的是倾斜沉积的，那么这种情况是最容易产生井斜角的。
各种沉积状态如图1所示。
三是地层软硬交错。
地层在沉积过程中不可能都是一样硬的，在不同的层位结合部分往往呈现的是软硬交错，因此当钻头钻遇到这样的软硬交错地层的时候钻头就会往软的地方前进，而逐渐偏离原来的垂直行进轨迹，达到一定的倾斜度后井斜角就自然产生了。
斜井施工安全技术与风险控制
斜井施工安全技术与风险控制一、风险分析相比于隧道的正洞施工安全风险，斜井施工的安全风险主要体现在：（1）如果斜井与正洞连接处的专项施工技术方案不合理，可能造成隧道坍塌。
（2）对于富水长大斜井，若抽排水专项技术方案不合理或抽排水设备配置不足，可能造成掌子面积水甚至发生施工人员淹溺事故。
（3）若斜井运输中车辆超速、超载、超限，可能发生车辆伤害。
（4）斜井与正洞交叉口处若无专人指挥，无反光警示镜，可能发生交通事故或车辆伤害。
（5）若照明不良，可能引发交通事故、车辆伤害、机械伤害、触电伤害等。
（6）作业平台若制动不良或制动装置失效，可能因坡度大使平台移动造成高处坠落伤害或物体打击伤害。
（7）如果斜井提升设备未按规定装设保险装置或斜井钢丝绳失效，可能导致车辆碰撞损毁甚至严重的人员伤亡事故。
（8）斜井施工中，如果施工人员乘坐斗车、矿车，可能造成车辆伤害。
二、风险控制重点（1）对于富水长大斜井，须确保抽排水设备配置齐全且保证其性能良好，以免发生突涌水灾害时掌子面积水。
（2）严防车辆超速、超载、超限、载人等不安全行为。
（3）杜绝斜井提升设备的保险装置或斜井钢丝绳失效等不安全状态。
三、风险控制技术措施（一）水的处理（1）斜井井口周边的截水、排水系统和防冲刷设施应在开挖前妥善规划，尽早完成。
斜井洞门应及早施作。
（2）斜井施工应根据斜井出水量进行抽排水设计，配置满足抽排水需要的各种设施和设备。
长大斜井应制定专项抽排水设计方案及应急预案，方案应经有关单位评审。
（3）斜井废弃时应按要求做好排水、加固，并采取安全防护措施。
（二）开挖（1）斜井的边、仰坡开挖不应采用大开挖、大爆破，开挖坡面应及时进行防护，坡面有危石时应进行清除或防护。
（2）斜井与正洞连接处的施工必须编制专项施工方案，有针对性地制定安全技术措施，按程序报批后方可实施。
（3）斜井与正洞连接处在开挖前应检查围岩稳定情况，必要时采取超前预加固措施。
