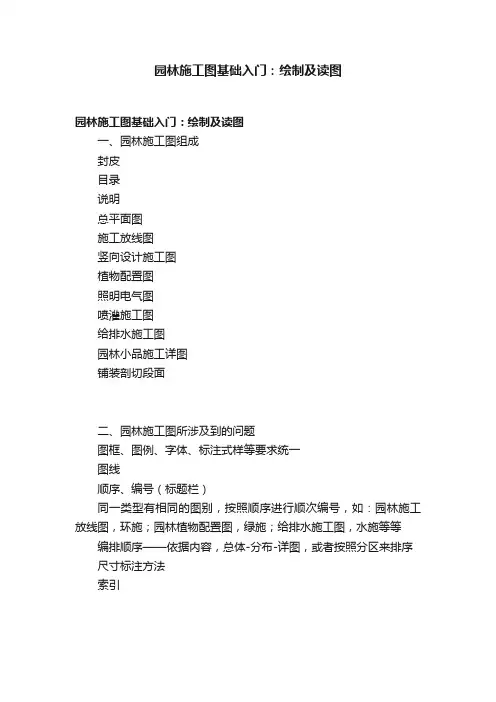

园林施工图基础入门：绘制及读图
园林施工图基础入门：绘制及读图园林施工图基础入门：绘制及读图一、园林施工图组成封皮目录说明总平面图施工放线图竖向设计施工图植物配置图照明电气图喷灌施工图给排水施工图园林小品施工详图铺装剖切段面二、园林施工图所涉及到的问题图框、图例、字体、标注式样等要求统一图线顺序、编号（标题栏）同一类型有相同的图别，按照顺序进行顺次编号，如：园林施工放线图，环施；园林植物配置图，绿施；给排水施工图，水施等等编排顺序——依据内容，总体-分布-详图，或者按照分区来排序尺寸标注方法索引三、施工图的设计深度应满足以下要求：1. 能够根据施工图编制施工图预算。
2. 能够根据施工图安排材料、设备订货及非标准材料的加工。
3. 能够根据施工图进行施工和安装。
4. 能够根据施工图进行工程验收。
第二节园林施工图绘制的具体要求1. 能够根据施工图编制施工图预算。
2. 能够根据施工图安排材料、设备订货及非标准材料的加工。
3. 能够根据施工图进行施工和安装。
4. 能够根据施工图进行工程验收。
第二节园林施工图绘制的具体要求文字部分：封皮，目录，总说明，材料表等。
施工放线：施工总平面图，各分区施工放线图，局部放线详图等。
土方工程：竖向施工图，土方调配图。
建筑工程：建筑设计说明，建筑构造作法一览表，建筑平面图、立面图、剖面图，建筑施工详图等。
结构工程：结构设计说明，基础图、基础详图，梁、柱详图，结构构件详图等。
电气工程：电气设计说明，主要设备材料表，电气施工平面图、施工详图、系统图、控制线路图等。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水工程：给排水设计说明，给排水系统总平面图、详图，给水、消防、排水、雨水系统图，喷灌系统施工图。
园林绿化工程：植物种植设计说明，植物材料表，种植施工图，局部施工放线图，剖面图等。
如果采用乔、灌、草多层组合，分层种植设计较为复杂，应该绘制分层种植施工图。
一、封皮内容：工程名称建设单位施工单位时间工程项目编号二、目录文字或图纸的名称、图别、图号、图幅、基本内容、张数图纸编号以专业为单位，各专业各自编排各专业的图号；对于大、中型项目，应按照以下专业进行图纸编号：园林、建筑、结构、给排水、电气、材料附图等；对于小型项目，可以按照以下专业进行图纸编号：园林、建筑及结构、给排水、电气等。
园林制图与识图课件第一章园林制图基本知识
1. 结构图中的支撑线 土方填挖区的零点线 分水线、中心线、对称线、定位轴线
1. 总平面图中用地范围，用红色，也称“红线” 2. 预应力钢筋线 见各有关专业制图标准 假想轮廓线成型前原始轮廓线 不需画全的折断界线 不需画全的断开界线、构造层次的断界线
•
1.1 国家制图标准的有关规定
1.1.4 图线
•
1.1 国家制图标准的有关规定
1.1.5 尺寸标注
非圆曲线和复杂图形的尺寸标注
•
1.1 国家制图标准的有关规定
1.1.5 尺寸标注
坡度的尺寸注法
•
1.1 国家制图标准的有关规定
1.1.5 尺寸标注
➢ 尺寸的简化标注
•
1.1 国家制图标准的有关规定
1.1.5 尺寸标注
➢ 尺寸的简化标注
•对称构件尺寸标注方法
图线交接的画法
画法说明 点划线相交时，应以长划线段相交，点划线 的起始与终了应为线段
虚线与虚线或与其他线垂直相交时，在垂足 处不应留有空隙
正确
图例
错误
•
1.1 国家制图标准的有关规定
1.1.4 图线
图线交接的画法
虚线为粗实线的延长线时不得以短划相接， 要留有空隙以表示两种图线的分界
圆心应以中心线的线段交点表示。中心线应 超出圆周约5mm;当圆直径小于12mm时，中心 线可用细实线画出，超出圆周约3mm
1. 剖面图中被剖切的次要构件的轮廓线 2. 平、立、剖面图中园林建筑构配件的轮廓线 3. 构造详图及构配件详图中一般轮廓线
尺寸线、尺寸界线、图例线、索线符号、标高符号、详图材料做法引出线等
1. 新建筑物的不可见轮廓线 2. 结构图上不可见钢筋及螺栓线
1. 一般不可见轮廓线 2. 建筑构造及建筑构配件不可见轮廓线 3. 拟扩建的建筑物轮廓线
园林识图基础
1.15 中文名 中文名一定要注明该植物的中文学名，不得以当
地的俗称或商业名称来代替其正式名称。中文名要少用别名。
1.16 规格
第2页
乔木（除单子叶植物外）规格一定要标明其胸径，为了景观需要， 还应对树冠大小、分枝多少、几级分叉、几年生移植苗、树干通直度、 主干高度、枝下高、直生苗或扦插苗等作进一步的详细标明。有些小
2.3 假山要注明所用材质，画出其相应断面。如用天然石材，则 须注明如何拼装，计算受力及基础；如用砖砌体，则要注明假山体积 和表面积，面层工艺；如用空心体假山，要画出假山壁详图，以及骨
架详图。
篮
摇 2.4 如假山面层使用特殊工艺达到不同的景观效果，则需附上相 价人 关图片。
造
2.5 小溪
筑
建 2.6 小溪分规整小溪和自然小溪。
株数和株距范围，宜用网格控制或画出大样。在株距范围中，最小株 距不得小于该树成年后冠幅的 2/3。如有特殊景观要求的，则要单独 标明不同的规格。
小灌木、绿篱、地被要标明区域面积和种植密度。 1.9 图纸尺寸单位标高宜用米，其它尺寸宜用厘米，采用单位
必须在图中有所标明。
篮
摇 1.10 立面、剖面 价人 1.11 所设计的绿化空间较为复杂时，需要有相应的立面和剖面
间房 根据一定距离的道路桩号进行横剖，将原地形和设计地形一并表示， 一从而计算出填、挖方量。
1.28 土壤
土壤是植物成活的关键因素之一。主要从以下几个方面去评价土
壤的性质：土壤主要成分，土壤 PH 值，土壤肥力，土壤持水性等。
第6页
1.29 图线
1.30 实线
粗线（b）：建筑物可见轮廓线、桥梁外轮廓线
价 基肥时，以覆满树穴为宜，乔木的厚度在 10～15 厘米左右，灌木的 造 厚度在 10 厘米左右。地被的基肥厚度在 3～5 厘米左右，草地的基肥 筑 厚度在 2 厘米左右。当基肥的 PH≠7 时，则应拌土，当 PH≤6.5 和 建 PH≥7.5 时，则应改良后方可使用。如当地部门有明确要求的，则应
地的俗称或商业名称来代替其正式名称。中文名要少用别名。
1.16 规格
第2页
乔木（除单子叶植物外）规格一定要标明其胸径，为了景观需要， 还应对树冠大小、分枝多少、几级分叉、几年生移植苗、树干通直度、 主干高度、枝下高、直生苗或扦插苗等作进一步的详细标明。有些小
2.3 假山要注明所用材质，画出其相应断面。如用天然石材，则 须注明如何拼装，计算受力及基础；如用砖砌体，则要注明假山体积 和表面积，面层工艺；如用空心体假山，要画出假山壁详图，以及骨
架详图。
篮
摇 2.4 如假山面层使用特殊工艺达到不同的景观效果，则需附上相 价人 关图片。
造
2.5 小溪
筑
建 2.6 小溪分规整小溪和自然小溪。
株数和株距范围，宜用网格控制或画出大样。在株距范围中，最小株 距不得小于该树成年后冠幅的 2/3。如有特殊景观要求的，则要单独 标明不同的规格。
小灌木、绿篱、地被要标明区域面积和种植密度。 1.9 图纸尺寸单位标高宜用米，其它尺寸宜用厘米，采用单位
必须在图中有所标明。
篮
摇 1.10 立面、剖面 价人 1.11 所设计的绿化空间较为复杂时，需要有相应的立面和剖面
间房 根据一定距离的道路桩号进行横剖，将原地形和设计地形一并表示， 一从而计算出填、挖方量。
1.28 土壤
土壤是植物成活的关键因素之一。主要从以下几个方面去评价土
壤的性质：土壤主要成分，土壤 PH 值，土壤肥力，土壤持水性等。
第6页
1.29 图线
1.30 实线
粗线（b）：建筑物可见轮廓线、桥梁外轮廓线
价 基肥时，以覆满树穴为宜，乔木的厚度在 10～15 厘米左右，灌木的 造 厚度在 10 厘米左右。地被的基肥厚度在 3～5 厘米左右，草地的基肥 筑 厚度在 2 厘米左右。当基肥的 PH≠7 时，则应拌土，当 PH≤6.5 和 建 PH≥7.5 时，则应改良后方可使用。如当地部门有明确要求的，则应
园林施工图识图
仔细读取细节信息，如园林 师技术细节、材质标记、尺 寸和位置。
常见的施工图错误及如何避免
1
测量误差
使用正确施工图中的错误可能会导致设计问题。建立一个流畅的审核系统可以检查和更正 问题。
3
材料错误
选择正确的材料是施工图的重要部分之一。定期更新供应商清单可以保证使用正 确的材料。
园林施工图识图
欢迎来到园林施工图识图的介绍。在这个演示中，我们将展示施工图的基础 知识、组成部分、常见错误以及如何分析和读取园林施工图。
施工图的重要性
减少错误
施工图可以帮助园林师准 确理解设计意图，从而减 少错误。
保证品质
通过确定材料和尺寸，施 工图可以帮助确保施工达 到预期的品质标准。
经济高效
施工图可以帮助规划时间 和资源，从而使得施工更 加高效率。
展示园林设计的污水和排水管道的图纸。
展示园林设计的特定区域的细节的图纸。
常见的园林施工图
平面图
景观设计平面图的例子。
升降图
景观设计升降图的例子。
水景设计图
水景设计图的例子。
施工图的读取与分析
分析图例
仔细阅读图例，理解符号和 标记的含义。
确认比例尺
比较图中的比例尺和实地， 以确保比例尺准确。
细节信息
施工图基础知识
1
比例尺
施工图上的所有内容都必须与比例尺相符。
2
标注
施工图必须包括尺寸、材料、位置和符号等标注信息。
3
平面图与升降图
平面图展示了园林设计的平面，而升降图显示了设计的立体部分。
施工图的组成部分
1 平面图
展示整个设计平面的明确图纸。
2 基础图
展示园林设计的基础部分的图纸。
常见的施工图错误及如何避免
1
测量误差
使用正确施工图中的错误可能会导致设计问题。建立一个流畅的审核系统可以检查和更正 问题。
3
材料错误
选择正确的材料是施工图的重要部分之一。定期更新供应商清单可以保证使用正 确的材料。
园林施工图识图
欢迎来到园林施工图识图的介绍。在这个演示中，我们将展示施工图的基础 知识、组成部分、常见错误以及如何分析和读取园林施工图。
施工图的重要性
减少错误
施工图可以帮助园林师准 确理解设计意图，从而减 少错误。
保证品质
通过确定材料和尺寸，施 工图可以帮助确保施工达 到预期的品质标准。
经济高效
施工图可以帮助规划时间 和资源，从而使得施工更 加高效率。
展示园林设计的污水和排水管道的图纸。
展示园林设计的特定区域的细节的图纸。
常见的园林施工图
平面图
景观设计平面图的例子。
升降图
景观设计升降图的例子。
水景设计图
水景设计图的例子。
施工图的读取与分析
分析图例
仔细阅读图例，理解符号和 标记的含义。
确认比例尺
比较图中的比例尺和实地， 以确保比例尺准确。
细节信息
施工图基础知识
1
比例尺
施工图上的所有内容都必须与比例尺相符。
2
标注
施工图必须包括尺寸、材料、位置和符号等标注信息。
3
平面图与升降图
平面图展示了园林设计的平面，而升降图显示了设计的立体部分。
施工图的组成部分
1 平面图
展示整个设计平面的明确图纸。
2 基础图
展示园林设计的基础部分的图纸。
园林施工图识图
3.文字阐明
• 针对整个工程需要阐明旳问题，如:设计根据、材料数量、 规格及其他要求。
详细内容
• 1. 设计根据及设计要求：应注明采用旳原则图集及根据 旳法律规范。
• 2. 设计范围。
• 3. 标高及标注单位：应阐明图纸文件中采用旳标注单位， 采用旳是相对坐标还是绝对坐标，如为相对坐标，须阐 明采用旳根据以及与绝对坐标旳关系。
• 施工坐标网格应以细实线绘制，一般画成 100M×100M或者50×50M旳方格网，当然 也能够根据需要调整，如图4-1中采用旳 就是30M×30M旳网格，对于面积较小旳场 地能够采用5M×5M或者10M×10M旳施工坐 标网。
5.坐标标注
坐标宜直接标注在图上，如图面无 足够位置，也可列表标注，如坐标 数字旳位数太多时，可将前面相同 旳位数省略，其省略位数应在附注 中加以阐明。
施工总平面图中旳坐标、标高、距离 宜以米为单位，并应至少取至小数点 后单位，应另 加阐明。
建筑物、构筑物、铁路、道路方位 （或方向角）和铁路、道路转向角旳度数， 宜注写到秒，特殊情况，应另加阐明。
道路纵坡度、场地平整坡度、排水 沟沟底纵坡度宜以百分计，并应取至小数 点后一位，不足时以 0补齐。
• 相对标高是以某水平面为起始点来计 算高度旳，多用在个体建筑图样上， 以细实线空心倒三角形来表达。在立 面图和剖面图中，能够标注旳部分引 出水平延伸线
• 6.坐标网格
放线是园林施工中非常主要旳工作之一， 它体现着园路、广场、水域和其他园林 要素旳本身形状，以及在施工场地旳平 面布局。园路多变旳形式，以及水体等 不规则形状旳建筑就是靠放线来精确旳。
• 坐标分为测量坐标和施工坐标。测量坐标为绝 对坐标，
测量坐标网应画成交叉十字线，坐标 代号宜用“X、Y”表达。施工坐标为相 对坐标，相对零点宜一般选用已经有建 筑物旳交叉点或道路旳交叉点，为区别 于绝对坐标，施工坐标用大写英文字母 A、B表达。
园林制图与识图课件第一章园林制图基本知识
±0.000＝45.670 -0.300
(9.600)
(6.400) 3.200
本书由vince上传于世界工厂下载频道
1.1 国家制图标准的有关规定
1.1.6 标注符号
➢ 轴线编号
8～10
本书由vince上传于世界工厂下载频道
1.1 国家制图标准的有关规定
1.1.6 标注符号
➢ 对称符号
24
连接编号
本书由vince上传于世界工厂下载频道
1.1 国家制图标准的有关规定
1.1.6 标注符号
➢ 连接符号
24
连接编号
本书由vince上传于世界工厂下载频道
1.1 国家制图标准的有关规定
1.1.6 标注符号
➢ 指北针
24
连接编号
本书由vince上传于世界工厂下载频道
1.1 国家制图标准的有关规定
1.2 绘图工具及仪器的使用
圆心应以中心线的线段交点表示。中心线应 超出圆周约5mm;当圆直径小于12mm时，中心 线可用细实线画出，超出圆周约3mm
圆与圆或与其他图线相切时，在切点处的图 线应正好是单根图线的宽度
3 5
本书由vince上传于世界工厂下载频道
•
9、 人的价值，在招收诱惑的一瞬间被决定 。21.6.2 021.6.2 0Sunday , June 20, 2021
1677 1500
1677 1677
1500
6000
265 566
400
5400
265 566
400
750 1500
250 400 400
250
本书由vince上传于世界工厂下载频道
50
1.1 国家制图标准的有关规定
园林景观制图与识图课件第一章(共49张PPT)
• 幅面尺寸
1.1 国家制图标准的有关规定
图纸幅面和格式
• 标题栏格式和尺寸
30（ 40）
审定 审核 设计 制图
（设计单位全称）
（实名）（签名） （日期）
（工程名称）
（图名）
设计号 图别 图号 日期
20
25
25
25
60
200
20
25
1.1 国家制图标准的有关规定
图纸幅面和格式
• 会签栏格式和尺寸
1. 结构图中的支撑线 土方填挖区的零点线 分水线、中心线、对称线、定位轴线
1. 总平面图中用地范围，用红色，也称“红线” 2. 预应力钢筋线 见各有关专业制图标准 假想轮廓线成型前原始轮廓线 不需画全的折断界线 不需画全的断开界线、构造层次的断界线
1.1 国家制图标准的有关规定
1.1.4 图线
图线交接的画法
圆与圆或与其他图线相切时，在切点处的图 线应正好是单根图线的宽度
本书由vince上传于世界工厂下载频道
1.1 国家制图标准的有关规定
1.1.5 尺寸标注
➢ 尺寸组成的基本要素
尺寸界线 细实线
起 止 符 (4mm长 ， 中 粗 线 ， 倾 斜 45° )
a
尺寸线 细实线
尺寸数字，字高3 居尺寸界线中，距尺寸线1
1.2 绘图工具及仪器的使用
➢ 圆规
65° 90°
90°
1
2
3
4
5
1.1 国家制图标准的有关规定
1.2 绘图工具及仪器的使用
➢ 圆规
1.1 国家制图标准的有关规定
1.2 绘图工具及仪器的使用
➢ 分规
A B
1.1 国家制图标准的有关规定
1.1 国家制图标准的有关规定
图纸幅面和格式
• 标题栏格式和尺寸
30（ 40）
审定 审核 设计 制图
（设计单位全称）
（实名）（签名） （日期）
（工程名称）
（图名）
设计号 图别 图号 日期
20
25
25
25
60
200
20
25
1.1 国家制图标准的有关规定
图纸幅面和格式
• 会签栏格式和尺寸
1. 结构图中的支撑线 土方填挖区的零点线 分水线、中心线、对称线、定位轴线
1. 总平面图中用地范围，用红色，也称“红线” 2. 预应力钢筋线 见各有关专业制图标准 假想轮廓线成型前原始轮廓线 不需画全的折断界线 不需画全的断开界线、构造层次的断界线
1.1 国家制图标准的有关规定
1.1.4 图线
图线交接的画法
圆与圆或与其他图线相切时，在切点处的图 线应正好是单根图线的宽度
本书由vince上传于世界工厂下载频道
1.1 国家制图标准的有关规定
1.1.5 尺寸标注
➢ 尺寸组成的基本要素
尺寸界线 细实线
起 止 符 (4mm长 ， 中 粗 线 ， 倾 斜 45° )
a
尺寸线 细实线
尺寸数字，字高3 居尺寸界线中，距尺寸线1
1.2 绘图工具及仪器的使用
➢ 圆规
65° 90°
90°
1
2
3
4
5
1.1 国家制图标准的有关规定
1.2 绘图工具及仪器的使用
➢ 圆规
1.1 国家制图标准的有关规定
1.2 绘图工具及仪器的使用
➢ 分规
A B
1.1 国家制图标准的有关规定
园林工程制图与识图第1章-制图的基本知识
(2)尺寸线——表示所注尺寸的度量方向和长度。 用细实线绘制，不能用其他线代替或与其他线重合。
(3)尺寸起止符号（尺寸线终端）——尺寸的起止点。 有箭头和45°短划两种。标注直径、半径、角度是一般用箭头。
(4)尺寸数字——表示尺寸的大小。 尺寸数字一般写在尺寸线的上方、左方或尺寸线的中断处。
4b～5b
（四）尺寸数字（表示尺寸的大小）
1、工程图上标注的尺寸数字，是物体的实际尺寸，它与绘图所用的 比例无关。
2、图样上的尺寸单位，除标高及总平面图以米为单位外，均必须以 毫米为单位。因此，图样上的尺寸数字无需注写单位。
3、一般应注在尺寸线的上方，也可注在尺寸线的中断处。同一图样 标注时必须一致。
第一节 制图标准的有关规定
已知： 两个同心 圆， 求：与这 两个同心 圆内切且 同心的椭 圆
第三节 几何作图
4.椭圆的画法 (2) 四心圆弧法近似椭圆
O
第三节 几何作图
5. 平面图形的分析和画法
(1)平面图形的尺寸分析
★ 定形尺寸
如15、R12、R15、Ф20
★ 定位尺寸
如8、75等均为定位尺寸
R15 φ5
R10
φ20 φ30
取三等分得1、2、3点
连接3B 过1、2点作3B的平行线交AB于
1' 、 2' 即得三等分点 A
2.等分圆周作多边形
(1)三等分圆周和作正三角形
B
C
丁字尺 三角板
第三节 几何作图
(2)六等分圆周和作正六边形
第三节 几何作图
(3)五等分圆周和作正五边形
第三节 几何作图
3.圆弧连接 (2)圆弧与相交二直线连接
❖ 正确应用绘图工具和仪器，绘制符合国家制 图标准的建筑工程图样；
(3)尺寸起止符号（尺寸线终端）——尺寸的起止点。 有箭头和45°短划两种。标注直径、半径、角度是一般用箭头。
(4)尺寸数字——表示尺寸的大小。 尺寸数字一般写在尺寸线的上方、左方或尺寸线的中断处。
4b～5b
（四）尺寸数字（表示尺寸的大小）
1、工程图上标注的尺寸数字，是物体的实际尺寸，它与绘图所用的 比例无关。
2、图样上的尺寸单位，除标高及总平面图以米为单位外，均必须以 毫米为单位。因此，图样上的尺寸数字无需注写单位。
3、一般应注在尺寸线的上方，也可注在尺寸线的中断处。同一图样 标注时必须一致。
第一节 制图标准的有关规定
已知： 两个同心 圆， 求：与这 两个同心 圆内切且 同心的椭 圆
第三节 几何作图
4.椭圆的画法 (2) 四心圆弧法近似椭圆
O
第三节 几何作图
5. 平面图形的分析和画法
(1)平面图形的尺寸分析
★ 定形尺寸
如15、R12、R15、Ф20
★ 定位尺寸
如8、75等均为定位尺寸
R15 φ5
R10
φ20 φ30
取三等分得1、2、3点
连接3B 过1、2点作3B的平行线交AB于
1' 、 2' 即得三等分点 A
2.等分圆周作多边形
(1)三等分圆周和作正三角形
B
C
丁字尺 三角板
第三节 几何作图
(2)六等分圆周和作正六边形
第三节 几何作图
(3)五等分圆周和作正五边形
第三节 几何作图
3.圆弧连接 (2)圆弧与相交二直线连接
❖ 正确应用绘图工具和仪器，绘制符合国家制 图标准的建筑工程图样；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
园林工程识图
汇报人：严欣
目 录
CONTENTS
01
常
见
图
例
02
常
见
符
号
03
标高
04
坡度
05
图纸上的简化
01 常 见 图 例
常见图例
02 常 见 符 号
常见符号
剖视的剖切符号
•粗实线 •阿拉伯数字 •编号由左至右，由上至下连续编排
断面剖切符号
•粗实线 •编号由左至右，由上至下连续编排 •编号所在一侧为该断面的剖视方向
剖面图或断面图，如与被剖切图样不在同一张图内，可在剖切位置线的另一侧注明其 所在图纸的编号，也可以在图上集中说明。
常见符号
索引符号
用于索引剖面详图的索引符号
常见符号 室内立面图内视符号
常见符号
1
零件、钢筋等的符号
常见符号
• 平面图上定位轴线的编号，宜标注在图样的下方与左 侧。横向编号应用阿拉伯数字，从左至右顺序编写，竖 向编号应用大写拉丁字母，从下至上顺序编写（左上图） • 拉丁字母的I、O、Z不得用做轴线编号。如字母数量 不够使用，可增用双字母或单字母加数字注脚，如AA、 B.……或A1、B.……Yi.组合较复杂的平面图中定位轴线 也可采用分区编号（左下图），编号的注写形式应为 “分区号一该分区编号”。分区号采用阿拉位数字或大 写拉丁字母表示,
坡面垂直高度a 底面长度b，坡度比1：2 即高(a)比底(b)为1：2。
05 图 纸 上 的 简 化
图纸上的简化
对称图形的简化
图纸上的简化
相同构造要素的简化
图纸上的简化
较长构件的简化画法
才疏学浅 敬呈管见
汇报人对标高：以地面为基点
绝对标高：我国是把黄海平均海平面定为绝对标高的零点，其他各地标高以此为基准。 标高的数字单位是米，注写 到小数点后三位，且0不可 以省略。
04 坡 度
坡度
a b
水平距离如果是100，那么斜坡高度为2. 百分法，表示坡度最为常用的方法，即 两点的高程差与其水平距离的百分比， 其计算公式如下：坡度 ＝ (高程差/水平 距离)x100%
汇报人：严欣
目 录
CONTENTS
01
常
见
图
例
02
常
见
符
号
03
标高
04
坡度
05
图纸上的简化
01 常 见 图 例
常见图例
02 常 见 符 号
常见符号
剖视的剖切符号
•粗实线 •阿拉伯数字 •编号由左至右，由上至下连续编排
断面剖切符号
•粗实线 •编号由左至右，由上至下连续编排 •编号所在一侧为该断面的剖视方向
剖面图或断面图，如与被剖切图样不在同一张图内，可在剖切位置线的另一侧注明其 所在图纸的编号，也可以在图上集中说明。
常见符号
索引符号
用于索引剖面详图的索引符号
常见符号 室内立面图内视符号
常见符号
1
零件、钢筋等的符号
常见符号
• 平面图上定位轴线的编号，宜标注在图样的下方与左 侧。横向编号应用阿拉伯数字，从左至右顺序编写，竖 向编号应用大写拉丁字母，从下至上顺序编写（左上图） • 拉丁字母的I、O、Z不得用做轴线编号。如字母数量 不够使用，可增用双字母或单字母加数字注脚，如AA、 B.……或A1、B.……Yi.组合较复杂的平面图中定位轴线 也可采用分区编号（左下图），编号的注写形式应为 “分区号一该分区编号”。分区号采用阿拉位数字或大 写拉丁字母表示,
坡面垂直高度a 底面长度b，坡度比1：2 即高(a)比底(b)为1：2。
05 图 纸 上 的 简 化
图纸上的简化
对称图形的简化
图纸上的简化
相同构造要素的简化
图纸上的简化
较长构件的简化画法
才疏学浅 敬呈管见
汇报人对标高：以地面为基点
绝对标高：我国是把黄海平均海平面定为绝对标高的零点，其他各地标高以此为基准。 标高的数字单位是米，注写 到小数点后三位，且0不可 以省略。
04 坡 度
坡度
a b
水平距离如果是100，那么斜坡高度为2. 百分法，表示坡度最为常用的方法，即 两点的高程差与其水平距离的百分比， 其计算公式如下：坡度 ＝ (高程差/水平 距离)x100%
