炼铁烧结厂工艺流程
炼钢生产过程以及流程图详解(全)
钢铁生产工艺主要包括：炼铁、炼钢、轧钢等流程。
（1）炼铁：就是把烧结矿和块矿中的铁还原出来的过程。
焦炭、烧结矿、块矿连同少量的石灰石、一起送入高炉中冶炼成液态生铁（铁水），然后送往炼钢厂作为炼钢的原料。
炼铁是还原反应。
先是利用氧把矿石中铁及其他物质氧化为三氧化二铁、硫、磷的氧化物等。
硫的氧化物经过处理后排放，磷的氧化物还要加入石灰后转化为矿渣后排出。
主要反应为利用 C 把铁的氧化物还原 2 Fe2O3+ 3 C=4 Fe+ 3 CO2.（2）炼钢：是把原料（铁水和废钢等）里过多的碳及硫、磷等杂质去掉并加入适量的合金成分。
炼钢是氧化反应，是炼铁后的进一步加工。
主要是除去Fe中多余的 C ，因为 C 的含量太高影响钢的韧性。
反应式为： C+O2 = CO2 。
（3）连铸：将钢水经中间罐连续注入用水冷却的结晶器里，凝成坯壳后，从结晶器以稳定的速度拉出，再经喷水冷却，待全部凝固后，切成指定长度的连铸坯。
（4）轧钢：连铸出来的钢锭和连铸坯以热轧方式在不同的轧钢机轧制成各类 钢材，形成产品。
炼钢工艺总流程图炼焦生产流程：炼焦作业是将焦煤经混合，破碎后加入炼焦炉内经干馏后产生热焦碳及粗焦炉气之制程。
烧结生产流程：烧结作业系将粉铁矿，各类助熔剂及细焦炭经由混拌、造粒后，经由布料系统加入烧结机，由点火炉点燃细焦炭，经由抽气风车抽风完成烧结反应，高热之烧结矿经破碎冷却、筛选后，送往高炉作为冶炼铁水之主要原料。
还原气体，还原铁矿石，产生熔融铁水与熔渣之炼铁制程。
转炉生产流程：炼钢厂先将熔铣送前处理站作脱硫脱磷处理，经转炉吹炼后，再依订单钢种特性及品质需求，送二次精炼处理站(RH真空脱气处理站、Ladle Injection盛桶吹射处理站、VOD真空吹氧脱碳处理站、STN搅拌站等)进行各种处理，调整钢液成份，最后送大钢胚及扁钢胚连续铸造机，浇铸成红热钢胚半成品，经检验、研磨或烧除表面缺陷，或直接送下游轧制成条钢、线材、钢板、钢卷及钢片等成品。
烧结炼铁生产工艺简介

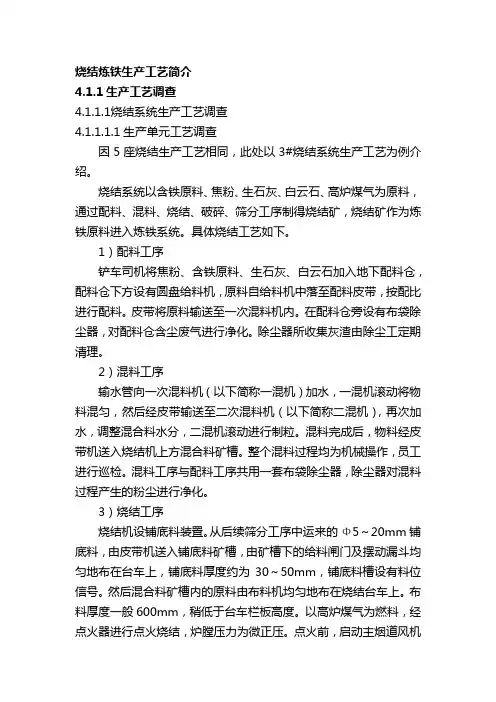

烧结炼铁生产工艺简介4.1.1生产工艺调查4.1.1.1烧结系统生产工艺调查4.1.1.1.1生产单元工艺调查因5座烧结生产工艺相同，此处以3#烧结系统生产工艺为例介绍。
烧结系统以含铁原料、焦粉、生石灰、白云石、高炉煤气为原料，通过配料、混料、烧结、破碎、筛分工序制得烧结矿，烧结矿作为炼铁原料进入炼铁系统。
具体烧结工艺如下。
1）配料工序铲车司机将焦粉、含铁原料、生石灰、白云石加入地下配料仓，配料仓下方设有圆盘给料机，原料自给料机中落至配料皮带，按配比进行配料。
皮带将原料输送至一次混料机内。
在配料仓旁设有布袋除尘器，对配料仓含尘废气进行净化。
除尘器所收集灰渣由除尘工定期清理。
2）混料工序输水管向一次混料机（以下简称一混机）加水，一混机滚动将物料混匀，然后经皮带输送至二次混料机（以下简称二混机），再次加水，调整混合料水分，二混机滚动进行制粒。
混料完成后，物料经皮带机送入烧结机上方混合料矿槽。
整个混料过程均为机械操作，员工进行巡检。
混料工序与配料工序共用一套布袋除尘器，除尘器对混料过程产生的粉尘进行净化。
3）烧结工序烧结机设铺底料装置。
从后续筛分工序中运来的Φ5～20mm铺底料，由皮带机送入铺底料矿槽，由矿槽下的给料闸门及摆动漏斗均匀地布在台车上，铺底料厚度约为30～50mm，铺底料槽设有料位信号。
然后混合料矿槽内的原料由布料机均匀地布在烧结台车上。
布料厚度一般600mm，稍低于台车栏板高度。
以高炉煤气为燃料，经点火器进行点火烧结，炉膛压力为微正压。
点火前，启动主烟道风机进行负压抽风。
点火后，随着台车向前运行，在抽风机的抽力作用下烧结矿层逐渐下移。
到达烧结机倒数第二风箱处，料层全部烧透，成为烧结矿。
烧结完成后台车移动，离开点火器，进入冷却段。
在冷却装置下方设抽风机进行冷却，将烧结矿冷却到150℃以下。
台车运行到机尾，通过翻车机将烧结矿卸到四辊破碎机内。
烧结机中烧结段产生的废气经电除尘器除尘后，由抽风机抽入脱硫塔，净化后直接排空；冷却段产生的废气经电除尘器除尘后直接排空。
炼铁厂的工艺流程
炼铁厂的工艺流程
《炼铁厂的工艺流程》
炼铁是将铁矿石炼炉熔炼为铁的过程。
炼铁厂的工艺流程经过多年的发展和改进，已经变得非常复杂和精细。
以下是一个典型的炼铁厂工艺流程示例：
1. 矿石处理：首先，铁矿石要经过破碎、磨矿和浮选等处理，将矿石中的铁和杂质进行分离。
2. 预处理：将处理好的矿石送入炼铁炉前，需要进行预处理以确保炉内物料达到要求的化学成分和粒度。
这通常包括混合、烧结和球团化等步骤。
3. 炼铁炉炼炉：将预处理好的矿石放入高炉中，通过高温还原和还原反应，将铁矿石中的氧化铁还原成金属铁。
同时，高温炼炉中的各种化学反应会产生大量的炼铁炉渣和烟气。
4. 炉外处理：炉外处理是指对高炉出铁的铁水进行脱硫、脱磷、脱硅等处理，以提高铁水的质量。
5. 铁水处理：处理好的铁水通过连铸工艺，将其注入连铸机，通过连铸机的工作，将铁水凝固成长条形的铁坯。
6. 后续处理：铁坯经过冷却、切割、表面处理等工艺，最终成为各种规格的铁材。
总的来说，炼铁厂的工艺流程包括矿石处理、预处理、炼炉、炉外处理、铁水处理和后续处理等环节，每个环节都需要严格控制各种参数，以确保最终生产出符合要求的铁材产品。
同时，为了实现高效、环保的生产，炼铁厂在工艺流程中还需要注重节能减排和资源综合利用的工作。
炼铁生产工艺流程(13)
能力，力求强度要高一些为好。 铁矿石的软化性包括铁矿石的软化温度和软化温度区
间。高炉冶炼要求铁矿石的软化温度要高，软化温度区间 要窄。
63
2)பைடு நூலகம்熔剂
熔剂的作用： 熔剂在冶炼过程中的主要作用有两个：造渣和使渣铁分离。 熔剂的种类： 按其性质熔剂可分为碱性、酸性和中性三类。
0 0 0 19.89652 4.17442 0
59
2）高炉冶炼对铁矿石的要求是： 含铁量高，脉石少，有害杂质少，化学成分稳定，粒
度均匀，良好的还原性及一定的机械强度等性能。 ①铁矿石的品位 指铁矿石的含铁量，以TFe％表示。
铁矿石含铁量高有利于降低焦比和提高产量。一般矿 石品位提高1％，焦比降低2％，产量提高3％。品位较 低，不能直接入炉的叫贫矿。
15
二、烧结生产工艺流程
烧结就是将各种粉状含铁原料，配入适量的燃料和熔剂， 加入适量的水，经混合和造球后在烧结设备上进行烧结的过 程。
采用带式抽风烧结机生产。 烧结厂有360、280、180 、130 m2烧结机各一台。 烧结生产工艺流程主要包括：烧结料的准备，配料与混 合，烧结和产品处理等工序。
炼铁生产工艺流程
一、钢铁工业生产工艺流程 二、焦化生产工艺流程 三、烧结生产工艺流程 四、炼铁生产工艺流程
2
一、钢铁工业生产工艺流程图
3
二、焦化生产
4
一 ）焦化设备
公司本部焦化厂现有一座58孔JN84型焦炉和两座共115 孔JN60型焦炉，炭化室高分别为4.3m和6m，年设计生产能 力分别为38万吨和115万吨。公司与安石集团合资建设的 湖南煤化新能源公司,有两座炭化室高5.5m的捣固焦炉和 六座无回收清洁型捣固焦炉,年设计产能分别为130万吨和 15万吨。煤化公司新焦炉于2009年7月和9月先后投产，因 此，公司当前实际焦炭产能为298万吨，年需炼焦煤415万 吨。
炼铁技术
串讲概述一、炼铁生产的方法:1.高炉法炼铁.2.非高炉法炼铁:直接还原法,熔融还原法.二、钢和铁的区分：以含碳量区分:熟铁:C<0.02% 钢:C=0.02%～1.7% 生铁:C>1.7%三、炼铁生产工艺流程：1.高炉炼铁生产工艺流程: 简图2.高炉本体：内型：炉喉、炉身、炉腰、炉腹、炉缸。
外壳为金属结构，内衬耐火材料，中间是冷却设备。
3.除本体外，高炉还有以下几大系统：(1)上料系统：职责：储存、混匀、筛分、称量原、燃料，并运到炉顶受料漏斗。
(2)装料系统：职责：按要求将炉料装入炉内和煤气密封。
(3)送风系统：职责：提供和加热空气，并送入炉内，保证足够的风量和风温。
(4)喷吹系统：职责：将煤粉或重油送入炉内。
(5)煤气清洗系统：职责：收集和清洗煤气。
(6)渣铁处理系统：职责：定期排放炉内渣铁并运走，保证高炉连续生产。
(7)动力系统：职责:为高炉的正常生产提供"风、水、电、气"等能源.是高炉正常生产的保障.四、高炉炼铁主要经济技术指标：1.高炉利用系数：指每昼夜每立方米高炉有效容积生产的合格炼钢生铁量。
2.冶炼强度：指每昼夜、每立方米高炉有效容积消耗的干焦量。
干焦耗用量冶炼强度＝—————————————（t/(m3.d)）有效容积×实际工作日3.综合冶炼强度：除干焦外，还考虑有喷吹的其他类型的辅助燃料。
综合干焦耗用量综合冶炼强度＝————————————（t/(m3.d)）有效容积×实际工作日4.焦比：冶炼一吨铁消耗的干焦量。
干焦耗用量（kg）入炉焦比＝————————合格生铁产量（t）5．综合焦比：生产每吨生铁所消耗的干焦数量以及各种辅助燃料折算为干焦之总和。
干焦数量＋Σ喷吹燃料×折算系数综合焦比= —————————————————（kg/t）合格生铁产量综合干焦耗用量= ——————————（kg/t）合格生铁产量6.休风率：高炉休风停产时间占规定日历作业时间的百分数。
烧结生产工艺流程

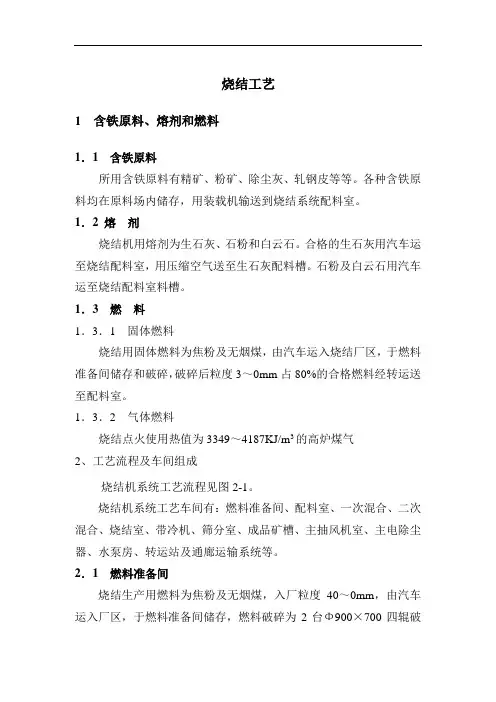

烧结工艺1 含铁原料、熔剂和燃料1．1 含铁原料所用含铁原料有精矿、粉矿、除尘灰、轧钢皮等等。
各种含铁原料均在原料场内储存，用装载机输送到烧结系统配料室。
1．2 熔剂烧结机用熔剂为生石灰、石粉和白云石。
合格的生石灰用汽车运至烧结配料室，用压缩空气送至生石灰配料槽。
石粉及白云石用汽车运至烧结配料室料槽。
1．3 燃料1．3．1 固体燃料烧结用固体燃料为焦粉及无烟煤，由汽车运入烧结厂区，于燃料准备间储存和破碎，破碎后粒度3～0mm占80%的合格燃料经转运送至配料室。
1．3．2 气体燃料烧结点火使用热值为3349～4187KJ/m3的高炉煤气2、工艺流程及车间组成烧结机系统工艺流程见图2-1。
烧结机系统工艺车间有：燃料准备间、配料室、一次混合、二次混合、烧结室、带冷机、筛分室、成品矿槽、主抽风机室、主电除尘器、水泵房、转运站及通廊运输系统等。
2．1 燃料准备间烧结生产用燃料为焦粉及无烟煤，入厂粒度40～0mm，由汽车运入厂区，于燃料准备间储存，燃料破碎为2台Φ900×700四辊破碎机。
燃料直接通过大倾角皮带机输入燃料矿仓，先通过滚筛筛除大块粒度燃料，再通过仓下皮带送入四辊破碎机进行细破。
燃料经破碎后，3～0mm部分占80%以上，经皮带转运送至配料室燃料槽。
2．2 配料室配料室按单列式布置，配料槽内各种原料的贮存时间都在4h以上，满足工艺生产对贮存时间的要求。
原矿采用自卸汽车或装载机向各配料槽给料。
燃料、冷返矿采用固定可逆胶带机向燃料、冷返矿配料槽给料。
熔剂采用汽车运到配料槽。
含铁料、石粉、白云石、返矿采用振动漏斗、圆盘给料机、皮带秤作为给料和配料设备，圆盘给料机变频调速；燃料采用振动漏斗、皮带秤作为给料和配料设备，皮带秤变频调速；生石灰采用细灰闸门、回转给料机、螺旋电子秤、生石灰配消器作为给料、配料和消化设备，回转给料机变频调速。
各种物料可按配料比例定量给出所要求的物料，实现自动配料。
2．3 一次混合设置1台Φ3×9m圆筒混合机，安装角度2°，混合时间为2.19min，填充率为8.99%。
烧结工艺介绍
烧结工艺的简单介绍目前，随着市场竞争的加剧，钢铁工业设备向大型化发展，对原料的要求日益提高，而高炉炼铁生产技术指标的提高，主要依靠入炉原料性质的改善，烧结矿是我国高炉的主要入炉料，因此，保证和提高烧结矿的质量，是保证钢铁工业稳定发展的重要手段。
一、烧结的概念烧结是钢铁生产工艺中的一个重要环节，它是将各种粉状含铁原料，配入适量的燃料和熔剂，加入适量的水，经混合和造球后在烧结设备上使物料发生一系列物理化学变化，将矿粉颗粒黏结成块的过程。
二、烧结矿的来源以及意义铁矿粉造块目前主要有两种方法：烧结法和球团法。
两种方法所获得的块矿分别为烧结矿和球团矿。
球团法通常在选贫矿的地区采用，尤其是北美地区。
而在有天然富矿可以开采使用的地方，烧结法则是一种成本较低的方法，在世界的其它地区被广泛采用。
虽然新的炼铁方法会不断出现，但是烧结矿的需求在很长一段时间内仍将保持在较高的水平。
在我国，高炉入炉的炉料90%^上都是靠烧结法提供的。
因此，铁矿石烧结对我国的钢铁工业有重大的意义。
三、烧结工艺流程介绍经烧结而成的有足够强度和粒度的烧结矿可作为炼铁的熟料。
利用烧结熟料炼铁对于提高高炉利用系数、降低焦比、提高高炉透气性保证高炉运行均有一定意义。
烧结生产的工艺流程如下图所示。
主要包括烧结料的准备，配料与混合, 烧结和产品处理等工序。
［警_1水I ~Sri~ —»j _|~点火: *%结礦辟rwv ~~iI讨烧站矿上鹿炉旷棺1、烧结的原材料准备：含铁原料：含铁量较高、粒度＜5mm 的矿粉，铁精矿，高炉炉尘，轧钢皮， 钢渣等。
一般要求含铁原料品位高，成分稳定，杂质少。
熔剂：要求熔剂中有效CaO 含量高，杂质少，成分稳定，含水3%左右，粒 度小于3mm 的占90%以上。
在烧结料中加入一定量的白云石，使烧结矿含有适 当的MgQ 对烧结过程有良好的作用，可以提高烧结矿的质量。
燃料：主要为焦粉和无烟煤。
对燃料的要求是固定碳含量高，灰分低，挥 发分低，含硫低，成分稳定，含水小于 10%，粒度小于3mm 勺占95%以上。
烧结生产工艺
8）、烧结矿整粒
主要设备： 1、一次冷矿筛（椭圆振动筛） 2000×6000、筛孔20mm 2、二次冷矿筛（直线振动筛） 2000×6000、筛孔5mm； 10mm。 整粒分级为： 1、大成品≥20mm； 2、铺底料：10-20mm； 3、小成品：5-10mm； 4、冷返矿：≤5mm。 我厂大小成品分后又混供。
4）、烧结配料
一、主要设备： 1、配料圆盘； 2、拉式皮带机； 3、配消器及湿 式除尘器； 4、配料矿槽； 5、称量设备；
二、配料的目的： 1、使烧结料化学成份和物理性质稳定，符合烧结生 产需要； 2、使烧结料有一定的原始透气性，提高烧结生产率； 3、使烧结料化学成份稳定，符合高炉冶炼需要； 4、实现烧结和炼铁的物料平衡、资源利用和效益最 大化。 三、配料方法： 1、容积配料法； 2、重量配料法；
2、水分的蒸发、冷凝与结晶水分解
一、水的作用： 1、利用水的表面张力，将烧结料制成具有 一定强度的颗粒和小球； 2、在料层自动蓄热过程中将温度压缩在一 个较窄的区间内。 二、蒸发与冷凝： H2O（液）=H2O（气） 三、露点 四：结晶水的分解：
3、碳酸盐的分解和氧化钙的化合
9、烧结矿贮存与转运
1、成品矿槽：360m3×6； 2、SW系列皮带机； 3、S系列皮带机。
10、抽风与除尘
1、主抽风机；额定风量9000m3/min；匹 配电机3200KW；大烟道直径3600mm； 2、机头除尘器：198m2(4电场)；多管除尘 器824管； 3、成品电除尘器50m2(3电场)；燃料电除 尘器30m2(3电场)；1#、2#机尾电除尘器 40m2(3电场)；配料电除尘器40m2(3电 场)。
4、铁氧化物分解、氧化和还原
1、铁氧化物主要有三种形态：FeO、Fe2O3、 Fe3O4 2、分解：3Fe2O3=2Fe3O4+1/2O2。 3、氧化和还原： Fe FeO Fe3O4 Fe2O3 从左至右为氧化过程，放热；从右至左为还 原过程，吸热。 4、烧结过程总体上是氧化气氛，局部存在还 原气氛。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
烧结生产工艺流程
钢铁生产过程中的烧结
1.烧结的概念
将各种粉状含铁原料，配入适量的燃料和熔剂，加入适量的水，经混合和造球后在烧结设备上使物料发生一系列物理化学变化，将矿粉颗粒黏结成块的过程。
2. 烧结生产的工艺流程
目前生产上广泛采用带式抽风烧结机生产烧结矿。
烧结生产的工艺流程如图2—4所示。
主要包括烧结料的准备，配料与混合，烧结和产品处理等工序。
抽风烧结工艺流程
◆烧结原料的准备
①含铁原料
含铁量较高、粒度<5mm的矿粉，铁精矿，高炉炉尘，轧钢皮，钢渣等。
一般要求含铁原料品位高，成分稳定，杂质少。
②熔剂
要求熔剂中有效CaO含量高，杂质少，成分稳定，含水3％左右，粒度小于3mm的占90％以上。
在烧结料中加入一定量的白云石，使烧结矿含有适当的MgO，对烧结过程有良好的作用，可以提高烧结矿的质量。
③燃料
主要为焦粉和无烟煤。
对燃料的要求是固定碳含量高，灰分低，挥发分低，含硫低，成分稳定，含水小于10％，粒度小于3mm 的占95％以上。
对入厂烧结原料的一般要求见表2—2。
入厂烧结原料一般要求
◆配料与混合
①配料
配料目的：获得化学成分和物理性质稳定的烧结矿，满足高炉冶炼的要求。
常用的配料方法：容积配料法和质量配料法。
容积配料法是基于物料堆积密度不变，原料的质量与体积成比例这一条件进行的。
准确性较差。
质量配料法是按原料的质量配料。
比容积法准确，便于实现自动化。
②混合
混合目的：使烧结料的成分均匀，水分合适，易于造球，从而获得粒度组成良好的烧结混合料，以保证烧结矿的质量和提高产量。
混合作业：加水润湿、混匀和造球。
根据原料性质不同，可采用一次混合或二次混合两种流程。
一次混合的目的：润湿与混匀，当加热返矿时还可使物料预热。
二次混合的目的：继续混匀，造球，以改善烧结料层透气性。
用粒度10～Omm的富矿粉烧结时，因其粒度已经达到造球需要，采用一次混合，混合时间约50s。
使用细磨精矿粉烧结时，因粒度过细，料层透气性差，为改善透气性，必须在混合过程中造球，所以采用二次混合，混合时间一般不少于2．5～3min。
我国烧结厂大多采用二次混合。
◆烧结生产
烧结作业是烧结生产的中心环节，它包括布料、点火、烧结等主要工序。
①布料
将铺底料、混合料铺在烧结机台车上的作业。
当采用铺底料工艺时，在布混合料之前，先铺一层粒度为10～25mm，厚度为20～25mm的小块烧结矿作为铺底料，其目的是保护炉箅，降低除尘负荷，延长风机转子寿命，减少或消除炉箅粘料。
铺完底料后，随之进行布料。
布料时要求混合料的粒度和化学成分等沿台车纵横方向均匀分布，并且有一定的松散性，表面平整。
目前采用较多的是圆辊布料机布料。
②点火
点火操作是对台车上的料层表面进行点燃，并使之燃烧。
点火要求有足够的点火温度，适宜的高温保持时间，沿台车宽度点火均匀。
点火温度取决于烧结生成物的熔化温度。
常控制在1250±50℃。
点火时间通常40～60s。
点火真空度4～6kPa。
点火深度为10～20mm。
③烧结
准确控制烧结的风量、真空度、料层厚度、机速和烧结终点。
烧结风量：平均每吨烧结矿需风量为3200m3，按烧结面积计算为(70～90)m3／(cm2．min)。
真空度：决定于风机能力、抽风系统阻力、料层透气性和漏风损失情况。
料层厚度：合适的料层厚度应将高产和优质结合起来考虑。
国内一般采用料层厚度为250～500mm。
机速：合适的机速应保证烧结料在预定的烧结终点烧透烧好。
实际生产中，机速一般控制在1.5～4m／min 为宜。
烧结终点的判断与控制：控制烧结终点，即控制烧结过程全部完成时台车所处的位置。
中小型烧结机终点一般控制在倒数第二个风箱处，大型烧结机控制在倒数第三个风箱处。
带式烧结机抽风烧结过程是自上而下进行的，沿其料层高度温度变化的情况一般可分为5层，各层中的反应变化情况如图2—5所示。
点火开始以后，依次出现烧结矿层，燃烧层，预热层，干燥层和过湿层。
然后后四层又相继消失，最终只剩烧结矿层。
①烧结矿层
经高温点火后，烧结料中燃料燃烧放出大量热量，使料层中矿物产生熔融，随着燃烧层下移和冷空气的通过，生成的熔融液相被冷却而再结晶(1000—1100℃)凝固成网孔结构的烧结矿。
这层的主要变化是熔融物的凝固，伴随着结晶和析出新矿物，还有吸入的冷空气被预热，同时烧结矿被冷却，和空气接触时低价氧化物可能被再氧化。
②燃烧层
燃料在该层燃烧，温度高达1350～1600℃，使矿物软化熔融黏结成块。
该层除燃烧反应外，还发生固体物料的熔化、还原、氧化以及石灰石和硫化物的分解等反应。
③预热层
由燃烧层下来的高温废气，把下部混合料很快预热到着火温度，一般为400～800℃。
此层内开始进行固相反应，结晶水及部分碳酸盐、硫酸盐分解，磁铁矿局部被氧化。
④干燥层
干燥层受预热层下来的废气加热，温度很快上升到100℃以上，混合料中的游离水大量蒸发，此层厚度一般为l0～30mm。
实际上干燥层与预热层难以截然分开，可以统称为干燥预热层。
该层中料球被急剧加热，迅速干燥，易被破坏，恶化料层透气性。
⑤过湿层
从干燥层下来的热废气含有大量水分，料温低于水蒸气的露点温度时，废气中的水蒸气会重新凝结，使混合料中水分大量增加而形成过湿层。
此层水分过多，使料层透气性变坏，降低烧结速度。
烧结过程中的基本化学反应
①固体碳的燃烧反应
固体碳燃烧反应为：
反应后生成C0和C02，还有部分剩余氧气，为其他反应提供了氧化还原气体和热量。
燃烧产生的废气成分取决于烧结的原料条件、燃料用量、还原和氧化反应的发展程度、以及抽过燃烧层的气体成分等因素。
②碳酸盐的分解和矿化作用
烧结料中的碳酸盐有CaC03、MgC03、FeC03、MnC03等，其中以CaC03为主。
在烧结条件下，CaC03在720℃左右开始分解，880℃时开始化学沸腾，其他碳酸盐相应的分解温度较低些。
碳酸钙分解产物Ca0能与烧结料中的其他矿物发生反应，生成新的化合物，这就是矿化作用。
反应式为：
CaCO3+SiO2=CaSiO3+CO2
CaCO3+Fe2O3=CaO ·Fe2O3+ CO2
如果矿化作用不完全，将有残留的自由Ca0存在，在存放过程中，它将同大气中的水分进行消化作用：CaO+H2O=Ca(OH)2
使烧结矿的体积膨胀而粉化。
③铁和锰氧化物的分解、还原和氧化
铁的氧化物在烧结条件下，温度高于l300℃时，Fe203可以分解
Fe304在烧结条件下分解压很小，但在有Si02存在、温度大于1300℃时，也可能分解.。
