高中物理人教版选修3-1第三章《磁场》
思考
有人根据B=F/IL提出：磁场中某点的磁 感应强度B跟磁场力F成正比，跟电流强 度I和导线长度L的乘积IL成反比，这种 提法有什么问题？错在哪里？ 答：这种提法不对.因为实验证明，F和 IL的乘积成正比，故比值（F/IL）在磁 场中某处是一个恒量，它反映了磁场本 身的特性，不随F及IL的变化而变化.
新课标人教版课件系列
《高中物理》
选修3-1
第三章 《磁场》
3.1《磁现象和磁场》
（一）知识与技能 1．了解磁现象，知道磁性、磁极的概念。 2．知道电流的磁效应、磁极间的相互作用。 3．知道磁极和磁极之间、磁极和电流之间、电流和电流之间 都是通过磁场发生相互作用的.知道地球具有磁性。 （二）过程与方法 利用类比法、实验法、比较法使学生通过对磁场的客观认识去 理解磁场的客观实在性。 （三）情感态度与价值观 通过类比的学习方法，培养学生的逻辑思维能力，体现磁现象 的广泛性 二．重点与难点： 重点：电流的磁效应和磁场概念的形成 难点：磁现象的应用 三、教具：多媒体、条形磁铁、直导线、小磁针若干、投影仪
复习类比 电场的基本性质是什么？ 对放入其中的电荷有电场力的作用 如何描述电场的强弱和方向？ 电场强度:试探电荷所受电场力跟电荷量的比值 正试探电荷的受力方向 磁场的基本性质是什么？ 对放入其中的磁体或通电导体有磁力的作用 如何描述磁场的强弱和方向？ 是否类似电场的研究方法,分析磁体或电流在磁场 中所受的力,找出表示磁场强弱和方向的物理量?
磁悬浮列车
磁悬浮列车上装有电磁体，铁路底部则安装线圈。通电 后，地面线圈产生的磁场极性与列车上的电磁体极性总保持 相同，两者“同性相斥”，排斥力使列车悬浮起来。铁轨两 侧也装有线圈，交流电使线圈变为电磁体。它与列车上的电 磁体相互作用，使列车前进。列车头的电磁体（N极）被轨道 上靠前一点的电磁体（S极）所吸引，同时被轨道上稍后一点 的电磁体（N极）所排斥。
教学目标
东汉王充在《论衡》 中写道：“司南之杓, 投之于地,其柢指南”
最初发现的磁体是被 称为“天然磁石”的 矿物,其中含有主要成 分为Fe3O4,能吸引其 他物体,很像磁铁
电磁炉
电磁炉采用磁场感应电流（又称为涡流）的加热原理， 通过电子线路板组成部分产生交变磁场、当用含铁质锅具底 部放置炉面时，锅具即切割交变磁力线而在锅具底部金属部 分产生交变的电流（即涡流），涡流使锅具铁分子高速无规 则运动，分子互相碰撞、摩擦而产生热能使器具本身自行高 速发热，用来加热和烹饪食物。
如何描述磁场的强弱和方向呢?
电场
电荷q
电场力F
F/q表示电场的强弱
电场强度E
磁场
磁体 电流
磁场力F
磁场的强弱 磁感应强度 磁场强度
描述磁场的强弱和方向
一、磁感应强度的方向
电场 正试探电荷的受力方向
磁场
小磁针N极的受力方向 磁体或电流的受力方向
物理学规定： 小磁针N极(北极)的受力方向或小磁针静止 时N极的指向，规定为该点的磁场方向, 即 磁感应强度的方向
C．指南针指南说明地球周围有磁场
D．磁极对磁极的作用、电流对电流的作用都 是通过磁场发生的
下列说法中正确的是 （
AD ） A．磁体上磁性最强的部分叫磁极,任何磁体都有两个磁极
B．磁体与磁体间的相互作用是通过磁场而发生的,而磁体 与通电导体间以及通电导体与通电导体之间的相互作用不是 通过磁场发生的 C．地球的周围存在着磁场,地球是一个大磁体,地球的地 理两极与地磁两极并不重合,其间有一个交角,这就是磁偏角 ,磁偏角的数值在地球上不同地方是相同的 D．磁场是客观存在的一种物质
3.3《几种常见的磁场》
教学目标
（一）知识与技能 1．知道什么叫磁感线。 2．知道几种常见的磁场（条形、蹄形，直线电流、 环形电流、通电螺线管）及磁感线分布的情况 3．会用安培定则判断直线电流、环形电流和通电 螺线管的磁场方向。 4．知道安培分子电流假说，并能解释有关现象 5．理解匀强磁场的概念，明确两种情形的匀强磁 场 6．理解磁通量的概念并能进行有关计算
复习回顾 1.磁性：能够吸引铁质物体的性质 2.磁体：具有磁性的物体叫磁体
3.磁极：磁体上磁性最强的部分叫磁极
小磁针静止时 指南的磁极叫做南极,又叫S极; 指北的磁极叫做北极,又叫N极 4.磁极间的相互作用: 同名磁极相斥，异名磁极相吸 5.变无磁性物体为有磁性物体叫磁化, 变有磁性物体为无磁性物体叫退磁
例题
1、下列关于磁感应强度大小的说法中正确的是 （ ） D A．通电导线受磁场力大的地方磁感应强度一定大 B．通电导线在磁感应强度大的地方受力一定大
C．放在匀强磁场中各处的通电导线，受力大小和 方向处处相同 D．磁感应强度的大小和方向跟放在磁场中的通电 导线受力的大小和方向无关
2、下列说法中错误的是（
【问题】 是否只有磁铁周围才存在磁场?
二、电流的磁效应
奥斯特实验
奥斯特实验
１、实验装置如图 ２、实验现象 当给导线通电时,与导线 平行放置的小磁针发生转动 ３、注意事项：导线应沿南北方向水平放置 ４、实验结论:通电导线周围存在磁场,即电流 可以产生磁场
一、磁场 1.磁体周围空间存在的一种特殊物质。
3、一根导线长0.2m，通过3A的电流，
垂直放入磁场中某处受到的磁场力是 6×10-2N，则该处的磁感应强度B的大
小是______；如果该导线的长度和电 0.1T
流都减小一半，则该处的磁感应强度
的大小是_____。 0.1T
4.磁场中放一根与磁场方向垂直的通电导线，它的电流强度是2.5 A，导线长1 cm，它受到的安培力为5×10-2 N，则这个位置的磁 感应强度是多大？
ቤተ መጻሕፍቲ ባይዱ
ABCD ）
A．磁场中某处的磁感应强度大小，就是通以电 流I、长为L的一小段导线放在该处时所受磁场 力F与I、L的乘积的比值
B．一小段通电导线放在某处不受磁场力作用， 则该处一定没有磁场
C．一小段通电导线放在磁场中A处时受磁场力 比放在B处大，则A处磁感应强度比B处的磁感 应强度大
D．因为B =F/IL，所以某处磁感应强度的大小 与放在该处的通电小段导线IL乘积成反比
【问题】 磁体之间是通过什么发生相互作用 的呢?
磁体之间的相互作用是通过磁场发生的
【联想】 电荷之间是通过什么发生相互作用 的呢?
电荷之间的相互作用是通过电场发生的
电场和磁场一样都是一种物质
一、磁场 1.磁体周围空间存在的一种特殊物质。
磁体
磁场
磁体
磁场和电场一样都是一种客观物质,是客 观存在的,看不见摸不着,但是很多磁现象感知 了它的存在.在同一空间区域,可以有几个磁场 共同占有,实物做不到
解答：
F 5 102 N B 2T 2 IL 2.5A 1 10 m
5.接上题，如果把通电导线中的电流强度增大到5 A时，这一点的 磁感应强度应是多大？该通电导线受到的安培力是多大？ 解答：磁感应强度B是由磁场和空间位置（点）决定的，和导 线的长度L、电流I的大小无关，所以该点的磁感应强度是2 T. 根据F=BIL得，F=2 × 5 × 0.01=0.1N 注意：计算时要统一用国际单位制。
3.2《磁感应强度》
教学目标
（一）知识与技能 1．理解和掌握磁感应强度的方向和大小、单位。 2．能用磁感应强度的定义式进行有关计算。 （二）过程与方法 通过观察、类比（与电场强度的定义的类比）使学生理解 和掌握磁感应强度的概念，为学生形成物理概念奠定了坚 实的基础。 （三）情感态度与价值观 培养学生探究物理现象的兴趣，提高综合学习能力。 二、重点与难点： 磁感应强度概念的建立是本节的重点（仍至本章的重点）， 也是本节的难点，通过与电场强度的定义的类比和演示实 验来突破难点 三、教具：蹄形磁铁，低压电源，多媒体等。
电流
磁场
电流
三、磁场的基本性质
磁场对放入其中的磁体或通电导 体会产生磁力作用。 （磁体之间、磁体与通电导体之 间、通电导体与通电导体之间的相互 作用都是通过磁场发生的）
四、地磁场
1.地球是一个巨大的磁体
2.地球周围空间存在的磁场叫地磁场 3.地磁的北极在地理的 南极附近,地磁的南极在 地理的北极附近,但两者 并不完全重合,它们之间 的夹角称为磁偏角 4.磁偏角的数值在地球上 不同地方是不同的
磁体
磁场
磁体
2.电流的磁效应： 电流能在周围空间产生磁场.磁铁不 是磁场的唯一来源.
3.磁场与电流之间的相互作用 结论： 磁体对通电导体有 力的作用 问题： 磁体和通电导体之间 的相互作用力是通过什么 发生的呢？
问题： 磁体和通电导体之间的相互作用力是通过 什么发生的呢？
电流
磁场
磁体
电流的磁效应： 电流能在周围空间产生磁场. 问题：电流与电流之间是否有力的作用？ 结论:同向电流相互吸引。 结论:反向电流相互排斥。 问题： 电流和电流之间的相互作用力是 通过什么发生的呢？
5.你认为电场力（磁场力）在方向上与电场强度（磁 感应强度）有何关系？
电场强度方向规定为正电荷受力方向； 磁感应强度方向规定为小磁针北极受力方向， 与电流受力方向垂直。
6.若在某一点同时存在几个磁场，则该点的磁感应强 度B如何？
若某一空间同时存在几个磁场，空间的磁场应 由这几个磁场叠加而成，某点的磁感应强度为 B，则有：B=B1+B2+B3……（矢量和） ，用 平行四边形法则运算
方法：用检验电流元来研究磁场强弱 思考：通电导线受到的磁场力与哪 些因素有关? 导线长度、电流大小、磁场的不同、 放置的位置（导线与磁场方向平行、 垂直及任意夹角受力情况不同） 实验方法:控制变量法 （演示方向问题）实验 方案
实验方案设计
1、保持磁场和通电导线的长度不变，改 变电流的大小。
人教版高中物理选修3-1 第三章 磁场知识点总结概括
选修3-1知识点第三章磁场3.1磁现象和磁场一、磁现象，最初发现的磁体是被称为“天然磁石”的矿物，其中含有主要成分为Fe3O4。
注意：天然磁石和人造磁铁都是永磁体。
①磁性：能够吸引铁质物体的性质。
②磁极：磁体上磁性最强的部分叫磁极。
小磁针静止时指南的磁极叫做南极，又叫S极；指北的磁极叫做北极，又叫N极。
二、电流的磁效应1、奥斯特通电直导线实验。
①导线：要南北方向放置②磁针要平行的放置于导线的下方或者上方。
2、实验现象，当给导线通时，与导线平行放置的小磁针发生转动。
3、实验结论，电可以生磁，即电流的磁效应。
三、磁场1、定义：磁体和电流周围空间存在的一种特殊物质，客观存在。
2、基本性质：磁场对放入其中的磁体或通电导体会产生磁力作用。
四、地球的磁场1、地球是一个巨大的磁体。
（类似条形磁体）2、地球周围空间存在的磁场叫地磁场。
3、磁偏角：地磁的北极在地理的南极附近，地磁的南极在地理的北极附近，但两者并不完全重合，它们之间的夹角称为磁偏角。
3.2磁感应强度一、磁感应强度，为描述磁场强弱的物理量，用符号“B”表示。
二、磁感应强度的方向1、物理学中把小磁针在磁场中静止时 N 极所指的方向规定为该点的磁感应强度的方向，简称为磁场的方向。
2、因为 N 极不能单独存在。
小磁针静止时是所受的合力为零，因而不能用测量 N 极受力的大小来确定磁感应强度的大小。
三、磁感应强度的大小1、电流元：很短的一段通电导线中的电流 I 与导线长度 L 的乘积IL。
（也可以叫点电流）2、通电指导线在磁场中受力大小为BILF（1）式中B 是比例系数，它与导线长度和电流大小都没有关系。
B是反映磁场性质的物理量，是由磁场自身决定的，与是否引入电流元、引入的电流元是否受力及受力大小无关。
（客观存在）（2）不同磁场中，B 一般不同。
3、磁感应强度的表达式：（1）定义：在导线与磁场垂直的情况下，所受的磁场力 F 跟电流 I和导线长度 L 的乘积 IL 的比值叫磁感应强度。
高中物理人教选修3-1课件 第3章 磁场
达，和安培力方向的判断方法——左手定则，同时还有与电流受
力有关的电流表的组成和工作原理。5～6节是第三单元，主要 讨论磁场对运动电荷的作用力——洛伦兹力的大小和方向，了解 电视机显像管的工作原理。
本章学习的重点：磁感应强度的概念，磁现象的电本质； 磁场对电流的作用力—安培力；磁场对运动电荷的作用力—洛伦 兹力。 本章难点：带电粒子在磁场中运动的基本规律以及带电粒
成的立体关系要清晰，层次分明，并且还要根据需要转化为平 面内的关系。
3 ．要分清左右手的用法。用左手判断安培力的方向，洛 伦兹力的方向，用右手判断电流方向，还要注意研究正负粒子 在磁场中运动的问题时，四个手指指向的区别。 4 ．善于利用几何关系。带电粒子的圆周运动，关键是确
定圆周的圆心，再利用洛伦兹力提供向心力这一条件，确定圆
成才之路 ·物理
人教版 ·选修3-1
路漫漫其修远兮 吾将上下而求索
第三章 磁 场
1
情 景 切 入
2
知 识 导 航
3
学 法 指 导
情景入
我们的祖先在磁现象的发现及应用方面写下了灿烂的一 页．早在战国时期就有“慈石召铁”的记载，讲的是天然磁石 对铁块的吸引。指南针是我国古代的四大发明之一，对世界文 明有重大影响。 磁到底是什么？指南针为什么能指明方向？磁对人类有什 么作用？这一章我们就来探究磁的奥秘。
子在电场、磁场、重力场中的运动规律的综合应用。
学 法 指 导
1 ．本章的学习可以通过与前面学过的电场类比从而更好 地理解，例如磁场与电场类比，磁感应强度与电场强度类比， 磁感线与电场线类比，安培力、洛伦兹力与电场力类比等。 2 ．要注意培养空间想象能力。磁感应强度、电流、安培
力和洛伦兹力分布在一个立体空间，在头脑中对它们的方向构
(人教版)高中物理选修3-1课件：第3章 磁场3.1
物理 选修3-1
第三章 磁场
解析：
知识自学区
要点探究区
达标检测区
答案： B
物理 选修3-1
第三章 磁场
知识自学区
要点探究区
达标检测区
达标检测区
物理 选修3-1
第三章 磁场
知识自学区
要点探究区
达标检测区
解析： 牛顿是经典力学的奠基人，爱因斯坦创立了狭义 和广义相对论，居里夫人在天然放射性的研究领域有杰出的贡 献，奥斯特首先发现了电流的磁效应，正确答案为 C.
通电导线之间的作用是通过电场发生的．( 答案： (1)× (2)√ (3)√ (4)×
物理 选修3-1
第三章 磁场
知识自学区
要点探究区
达标检测区
要点探究区
物理 选修3-1
第三章 磁场
知识自学区
要点探究区
达标检测区
以下说法中正确的是( ) A．磁极与磁极间的相互作用是通过磁场产生的 B．电流与电流间的相互作用是通过电场产生的 C．磁极与电流间的相互作用是通过电场与磁场而共同产 生的 D．磁场和电场是同一种物质 解题必备： (1)注意磁场与电场的区别．(2)理解磁极与 磁极、磁极与电流、电流与电流之间的作用都是通过磁场产 生的．
物理 选修3-1
第三章 磁场
【思一思·判一判】
知识自学区
要点探究区
达标检测区
(1)磁场看不见，摸不着，因此磁场是人们假想的，实际并
不存在．( )
(2)奥斯特发现了电流的磁效应，首次揭示了电与磁的联
系．( )
(3)磁场是一种特殊的物质，它对放入其中的磁体、电流有
力的作用．( )
(4)磁场与磁场之间的作用是通过磁场发生的，通电导线与
人教版高中物理选修3-1第三章 磁场3.3几种常见的磁场教学课件(16张PPT)
3. 每年的诺奖季，村上春树都会被预 测为热 门得主 ，曾几 何时， 连声称“喜欢的 日本作 家只有 村上春 树”的 石黑一 雄都已 获奖， 而村上 仍与诺 奖擦肩 而过。
4. 中国正在经历一场从“吃饱”向“ 吃好” 、“吃 健康” 的转变 ，在这 一历史 进程中 ，能否 保证公 众的食 品安全 ，取决 于政府 的执政 水平， 事关老 百姓的 切身利 益。
第三节 几种常见的磁场
一、磁感线
二、电流的磁场
磁感线和电场线有何异同点？
引入 目的
相 疏密 似 意义 点 切线
方向
是否 相交不同点Fra bibliotek磁感线
电场线
磁感线和电场线有何异同点？
引入 目的
相 疏密 似 意义 点 切线
方向
是否 相交
不同点
磁感线
电场线
描述场的强弱和方向
场的强弱
场的方向
否
闭合
不闭合
三、安培分子电流假说
8、横向立意：就是在思考问题的过程 中，思 维顺着 原材料 所告诉 读者的 指向去 考虑。 我们无 论做什 么事， 都不能 脱离实 际。这 种立意 的好处 是能紧 扣材料 的基本 倾向、 主要观 点，因 而不会 出现偏 题、走 题的现 象。
感谢观看，欢迎指导！
断，地球上总体应该是：（ ）A
A.带负电
B.带正电
C.不带电
D.不能确定
1. 一个情商较高的人，不仅能够妥善 管理自 己的情 绪，还 能够准 确地解 读他人 的情绪 表征， 诸如面 部表情 、肢体 语言等 ，进而 做出恰 当的反 映。
2. 肖邦的创作是如此博大精深，又是 如此有 意识地 自成一 体，因 此，可 以毫无 愧色地 说，他 的艺术 是世界 文化的 不容质 疑的组 成部分 。
高中物理新课标版人教版选修3-1精品课件：3.0《磁场》(PPT课件可编辑)
一、磁现象（自学课本内容）
二、磁场 1.磁场是磁体周围空间存在的一种特殊物质。
虽然看不见摸不着，但磁场和电场一样都是一种客 观存在的物质。磁体与磁体间相互作用是通过磁场来实现 的。
磁体
磁场
磁体
【问题】 是否只有磁铁周围才存在磁场?
2、电流的磁效应
奥斯特实验
实验结论:通电导线周围存在磁场,即电流可以 产生磁场
问题：通电导线对磁体有力的作用，那么磁体对通电导线是否有 力的作用。
3.磁体与电流之间的相互作用 结论：
磁体对通电导体有力的作用
问题： 磁体和通电导体之间的相 互作用力是通过什么发生 的呢？
电流
Hale Waihona Puke 磁场磁体问题：磁体与磁体间有力的作用，磁体与通电导线间有力的作用。
通电导线间是否也有力的作用？
结论：电流与电流之间有力的作用。 结论:同向电流相互吸引。 结论:反向电流相互排斥。 问题： 电流和电流之间的相互作用力是通 过什么发生的呢？
如何形象地描述磁场中各点的磁场方向?
6、磁感线： 在磁场中画出一些有方向的曲线，使曲线上每一 点的切线方向都跟这点的磁场的方向一致。曲线 的疏密表示磁场的强弱，曲线疏的地方磁场弱， 曲线密的地方磁场强。
C
B A
7、几种常见磁场磁感线分布
直线电流的磁场的磁感线
安培定则：用右手握住导线，让伸直的大拇指所指的 方向跟电流的方向一致，弯曲的四指所指的方向就是 磁感线的环绕方向。
磁感线的特点 1磁感线是假想的，不是真实的。 2磁感线上每一点的切线方向即为该点的磁场 的方向。 3磁感线是闭合曲线。 4磁感线的疏密表示磁场的强弱。 5磁感线不能相交或相切。
三、地磁场
人教版高中物理选修3-1第三章 磁场

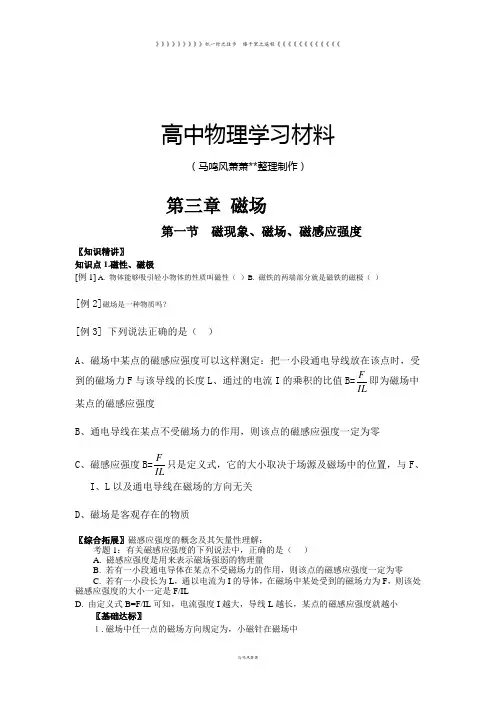

高中物理学习材料 （马鸣风萧萧**整理制作）第三章 磁场第一节 磁现象、磁场、磁感应强度〖知识精讲〗知识点1.磁性、磁极[例1] A. 物体能够吸引轻小物体的性质叫磁性（ ）B. 磁铁的两端部分就是磁铁的磁极（ ）[例2]磁场是一种物质吗？[例3] 下列说法正确的是（ ）A 、磁场中某点的磁感应强度可以这样测定：把一小段通电导线放在该点时，受到的磁场力F 与该导线的长度L 、通过的电流I 的乘积的比值B=ILF即为磁场中某点的磁感应强度B 、通电导线在某点不受磁场力的作用，则该点的磁感应强度一定为零C 、磁感应强度B=ILF只是定义式，它的大小取决于场源及磁场中的位置，与F 、I 、L 以及通电导线在磁场的方向无关D 、磁场是客观存在的物质〖综合拓展〗磁感应强度的概念及其矢量性理解：考题1：有关磁感应强度的下列说法中，正确的是（ ） A. 磁感应强度是用来表示磁场强弱的物理量B. 若有一小段通电导体在某点不受磁场力的作用，则该点的磁感应强度一定为零C. 若有一小段长为L ，通以电流为I 的导体，在磁场中某处受到的磁场力为F ，则该处磁感应强度的大小一定是F/ILD. 由定义式B=F/IL 可知，电流强度I 越大，导线L 越长，某点的磁感应强度就越小〖基础达标〗１.磁场中任一点的磁场方向规定为，小磁针在磁场中A.受磁场力的方向B.北极受磁场力的方向C.南极受磁场力的方向D.受磁场力作用转动的方向3、磁感应强度的单位是T ，1T 相当（ ）A 、1㎏/A ·s 2B 、1㎏·m/A ·s 2C 、1㎏·m /s 2D 、1㎏·m 2/A ·s 24、下列说法正确的是（ ）A ．电荷处在电场强度为零的地方，受到的电场力一定为零B ．小段通电导线放在磁感应强度为零的地方，受到的磁场力一定为零C ．小段通电导线在某处不受磁场力的作用，则该处磁感应强度为零D ．荷在某处不受电场力的作用，则该处电场为零〖能力提升〗ILF 知，磁场中某处磁感应强度的大小（ ）A 、随通电导线中电流I 的减少而增大B 、随IL 的乘积的减少而增大C 、随通电导线所受磁场力F 的增大而增大D 、跟F 、I 、L 的变化无关2、电流的磁场是由 首先发现的，而首先发现电流磁场的方向跟电流的方向的关系的是法国科学家Nab I2、如图所示，质量为m 、长度为l 的金属棒ab 通过两根金属丝悬挂在绝缘支架MN 下方。
人教版高中物理选修3-1 3.1磁现象_磁场(共12张PPT)
磁偏角：地球的地理两极与地磁两极并不重合，其间有一个交角，这就是地磁偏角，简称磁偏角。 断开电路,导线中无电流通过,小磁针不偏转. 学习任务三：地球的磁场 C．指南针指南说明地球周围有磁场 “司南之杓，投之于地，其柢指南” 问题2:当时物理学家对电和磁可能有某种联系的猜想持怎样的态度，为什么？ 学习任务一：电流的磁效应 磁偏角：地球的地理两极与地磁两极并不重合，其间有一个交角，这就是地磁偏角，简称磁偏角。 接通电路,导线中有电流通过,小磁针发生偏转; 问题3:随着哪些现象认识的深化，使什么思想在科学和哲学界的逐渐形成，让谁深受启发，坚信电和磁应该也存在着联系？ 这一跳，使有心的奥斯特喜出望外，竟激动得在讲台上摔了一跤。 韩 振 权 高二物理备课组 【联想】电荷间的相互作用是通过什么发生的呢? 奥斯特,丹麦物理学家。 磁场对放入其中的 或 会 地球是一个巨大的磁体， 其周围存在着--地磁场
奥斯特,丹麦物理学家。1819年上半年 到1820年下半年，奥斯特一面担任电、 磁学讲座的主讲，一面继续研究电、磁 关系。1820年4月，在一次讲演快结束的 时候，奥斯特抱着试试看的心情又作了一 次实验。他把一条非常细的铂导线放在一 根用玻璃罩罩着的小磁针上方，接通电源
的瞬间，发现磁针跳动了一下。这一跳，使有心的奥斯 特喜出望外，竟激动得在讲台上摔了一跤。但是因为偏 转角度很小，而且不很规则，这一跳并没有引起听众注 意。以后，奥斯特花了三个月，作了许多次实验，发现 磁针在电流周围都会偏转。1820年7月21日，奥斯特写 成《论磁针的电流撞击实验》的论文，正式向学术界宣 告发现了电流磁效应,从而证明了电和磁能相互转化，这 为电磁学的发展打下基础。
学习任务三：地球的磁场
下列关于磁场的说法中,正确的是 （
奥斯特实验说明了 （
高中物理新课标人教版选修3-1第三章《磁场》课件
郑和下西洋，不但是中国海上探险事业的巨大成 就，也是世界地理发现史上的光辉纪录。
2、欧洲人的远洋探险：
在宋、元两代，我国发明的指南针传到了欧洲和亚洲的许多 国家，使得近代欧洲的远洋探险成为可能。
曲线上，每一点的切线方向，都跟该点的磁场方
向相同。这样的曲线叫磁感线
磁感线的疏密 表示磁场强弱。
(2)目的：为形象地描述磁场而人为引入的假想曲线 (3)特点：
a.磁感线某点的切线方向表示该点的磁场方向 b.磁感线的疏密可以反映磁场的强弱 c. 磁感线是封闭曲线 d. 任何两条磁感线都不相交
（4）模拟磁感线：实验中常用铁屑在磁场中被磁化 的性质，来模拟磁感线的形状。条形磁体磁感线模拟 图1
地磁场的 分布大致 上就像一 个条形 磁 体。
各地磁感 线近似平 行地面
小结
一、磁场 1、磁场：磁体周围存在磁场。类似电场。 2、磁场的基本性质：对磁体有力的作用。
同名磁极相斥 ，异名磁极相吸 。 3、作用过程：通过磁场实现。 4、磁场的方向：规定小磁针北极受力的方向，也即小磁
针静止时北极所指的方向，就是那一点的磁场方向． 二、磁感线：
6、磁感线与电场线的联系与区别
三、地磁场 1、 地磁场的分布大致上就像一个条形 磁体。
南北极相反。各地磁感线近似平行地面 2、磁偏角：地理两极与地磁场的两极并不重合，有个
夹角，叫地磁偏 角。 3、说明：许多天体 都具有磁场。月球也有磁场。火星
没有全球性 的磁场，所以火星上指南针不起作用。
课堂练习和课外作业
的方向相同 Ｃ．磁铁的磁感线从磁铁的北极出发，终止于磁
人教版高中物理选修3-1课件：第三章 磁场 1
[特别提醒]自然界有两种基本的物质形态：实物和场。 (1)实物即具体的、有形的物质形态，由物质粒子组成。
(2)场是物质的另一种存在形态，和实物一样也是一种客观存在物，具有质
物 理 选 修
应。
3-1 ·
人 教 版
返回导航
第三章 磁场
知识点4 1．地磁场
地球的磁场
地磁场 地球本身是一个磁体，其周围存在的磁场叫 __________ 。地磁场的 N 极位 南极 北极 于地理__________ 附近，S极位于地理__________ 附近。地磁场很弱，但自由转 指南针 的原理。 动的小磁针能显示出地磁场的作用，这是__________
返回导航
3-1 ·
人 教 版
第三章 磁场
知识点2
电流的磁效应
1．奥斯特实验
把导线沿__________南北 发生了__________转动 。 ，即电流可以产生磁场，首 方向放置在指向南北的磁针上方，通电时磁针
2．实验意义
奥斯特实验发现了电流的 __________磁效应 先揭示了__________电与磁
新课标导学
物 理
选修3-1 ·人教版
第三章
磁 场
1 磁现象和磁场
第三章 磁场
※ ※
认识磁现象，知道磁场的概念 知道磁场是客观存在的物质，了解电流的磁效应
※
了解地磁场的分布、变化，以及对人类生活的影响。
物 理 选 修
3-1 ·
人 教 版
返回导航
高中物理人教版选修3-1第三章 磁场
第三章磁场第1节磁现象和磁场P86的STS：指南针与郑和下西洋中国古代磁现象的研究↓指南针（《顺风相送》等，16世纪末）↓郑和航海壮举↓开拓海外市场，扩展视野，中国社会资本主义因素……（重点在与“社会”的关系）图3.1-6针路图第2节磁感应强度P87，班额大也可以有探究性因素：……怎样认识和描述磁场的强弱呢？在研究电场的时候，我们研究电场中的检验电荷的受力情况，确定了一个叫做电场强度的物理量，用来描述电场的强弱。
与此类似，我们是否可以分析磁体或电流在磁场中所受的力，由此入手，找出表示磁场强弱的物理量呢？…… N极不能单独存在……不可能测量N极受力的大小……怎么办？磁场对通电导线也有作用力。
能不能用很小一段通电导线来检验磁场的强弱呢？看来解决问题的办法还是有的！在物理学中，把很小一段通电导线中的电流I与导线长度L的乘积I L叫做“电流元”。
但要使导线中有电流，就要把它连到电源上，所以孤立的电流元是不存在的。
实际上仍要使用相当长的通电导线。
不过如果做实验的那部分磁场的强弱、方向都是一样的，也就是说磁场是匀强磁场，我们也以由实验结果推知一小段电流元的受力情况。
教师要展示自己的思维过程（科学方法、科学过程）图3.2-1厂制品P88：电流元受的力F与I、L的乘积成正比：F＝I L B （B以比例系数的形式出现）（1）没有出现“安培力”这个名词（2）通电导线与磁场是垂直的安培力，包括导线不与磁场垂直时的安培力，到第4节再说不宜同时出现太多、太复杂的新东西第3节几种常见的磁场P92“安培分子电流假说”代替了“磁现象的电本质”P93“磁通量”为下章服务图3.3-12一种磁传感器P94“用磁传感器研究磁场”（做一做）有了传感器和计算机，可以做原来不能做的实验。
P94科学漫步“有趣的右螺旋”――雅俗共赏甲右旋的螺壳乙右旋的茎（牵牛花）丙左旋的茎（啤酒花）丁右旋的螺丝钉图3.3-15有趣的右螺旋第4节磁场对通电导线的作用力P96演示按照图3.1-3所示进行实验。
