空调冷媒管规格
VRV空调系统冷媒管安装施工方案
VRV空调系统冷媒管安装施工方案
冷媒管材质选择：
冷媒管的材质选择应符合国家相关标准，一般可采用铜管或者铝管，较大功率和长管距情况下，可以选择铜铝复合管。
冷媒管径选择：
冷媒管径的选择应根据空调系统的冷负荷来确定。
一般来说，小型VRV空调系统的冷媒管径可选择9.52mm的铜管，大型VRV空调系统的冷媒管径则可选择12.7mm或者15.88mm的铜管。
冷媒管走线选择：
冷媒管的固定及防护：
冷媒管在安装过程中应进行固定，通常可以使用固定卡夹或者张力绳进行固定。
冷媒管与建筑结构的摩擦应得到一定的防护，以避免损坏冷媒管。
可以在冷媒管周围使用防护套进行保护。
冷媒管的连接：
冷媒管的连接通常采用软连接方式，可通过软管和接头进行连接。
确保冷媒管的连接牢固可靠，不漏氟。
冷媒管的绝热：
冷媒管在安装过程中应进行绝热处理，以减少冷媒管的能量损失。
可以使用专用的绝热材料进行包覆，如橡胶保温带或者泡沫保温材料。
冷媒管的真空抽真：
在冷媒管安装施工完成后，应进行真空抽真处理。
真空抽真可以有效去除冷媒管中的杂质和湿气，保证冷媒管的流通畅通，提高系统的效率。
以上是一种适用于VRV空调系统的冷媒管安装施工方案。
在实际工程中，应根据具体情况进行合理调整和安排，以确保冷媒管的安装质量和系统的性能。

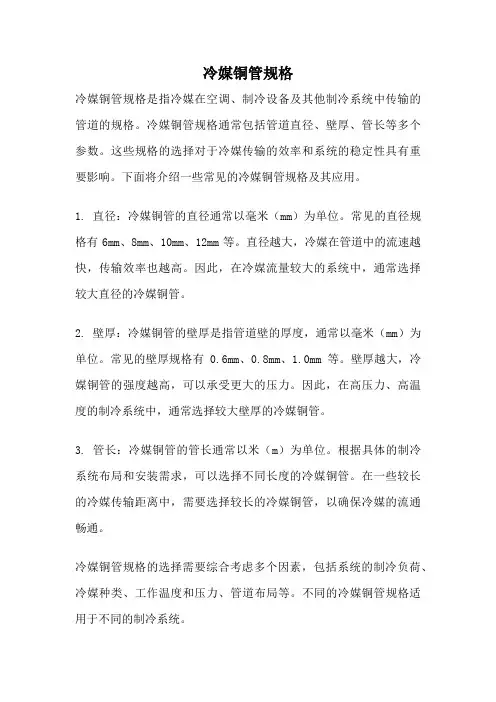

冷媒铜管规格
冷媒铜管规格冷媒铜管规格是指冷媒在空调、制冷设备及其他制冷系统中传输的管道的规格。
冷媒铜管规格通常包括管道直径、壁厚、管长等多个参数。
这些规格的选择对于冷媒传输的效率和系统的稳定性具有重要影响。
下面将介绍一些常见的冷媒铜管规格及其应用。
1. 直径：冷媒铜管的直径通常以毫米（mm）为单位。
常见的直径规格有6mm、8mm、10mm、12mm等。
直径越大，冷媒在管道中的流速越快，传输效率也越高。
因此，在冷媒流量较大的系统中，通常选择较大直径的冷媒铜管。
2. 壁厚：冷媒铜管的壁厚是指管道壁的厚度，通常以毫米（mm）为单位。
常见的壁厚规格有0.6mm、0.8mm、1.0mm等。
壁厚越大，冷媒铜管的强度越高，可以承受更大的压力。
因此，在高压力、高温度的制冷系统中，通常选择较大壁厚的冷媒铜管。
3. 管长：冷媒铜管的管长通常以米（m）为单位。
根据具体的制冷系统布局和安装需求，可以选择不同长度的冷媒铜管。
在一些较长的冷媒传输距离中，需要选择较长的冷媒铜管，以确保冷媒的流通畅通。
冷媒铜管规格的选择需要综合考虑多个因素，包括系统的制冷负荷、冷媒种类、工作温度和压力、管道布局等。
不同的冷媒铜管规格适用于不同的制冷系统。
常见的冷媒铜管规格如下：1. 6mm×0.6mm冷媒铜管：适用于小型空调、冷柜等制冷设备，制冷负荷较小的系统。
2. 8mm×0.8mm冷媒铜管：适用于中型空调、冷库等制冷设备，制冷负荷适中的系统。
3. 10mm×1.0mm冷媒铜管：适用于大型空调、冷库等制冷设备，制冷负荷较大的系统。
4. 12mm×1.0mm冷媒铜管：适用于超大型空调、中央空调等制冷设备，制冷负荷非常大的系统。
除了上述常见规格外，还有其他规格的冷媒铜管可供选择，以满足不同系统的需求。
在选择冷媒铜管规格时，还需要考虑到制冷系统的工作条件。
例如，在高温度、高湿度的环境中，需要选择耐腐蚀、耐高温的冷媒铜管。
空调铜管规格尺寸
空调铜管规格尺寸 This manuscript was revised by the office on December 22, 2012
空调铜管规格尺寸
一匹半的是6.35-12.7、
两匹的是9.52-12.7、/6.35-12.7
大于两匹的是9.52/12.7-15.88、
五匹是9.52/12.7-19.05
分转换：
英制单位与国际单位转换
1英寸=25.4毫米=8分
所以1分=8/25.4=3.175毫米
空调铜管理论重量
不同管径的铜管其长度与重量之间的关系如果要精确计算公式：
(D1D2)*π*d*L*ρ*M/2，
其中：D1－铜管外径，D2－铜管内径，d－铜管壁厚，L－铜管长度，ρ－铜管
密度，M－铜管单价，元/KG(Ton)；
按以上公式计算很麻烦，而且工程报价不需要这么精确，一般报价都留有裕
度。
不同管径铜管的长度与重量之间的大致关系即经验数据列表如下，其中以1米
12.7mm、￠9.52mm、￠9mm、￠7mm、￠
6.35mm、￠5mm等几种规格，其中￠9.52mm、￠7mm应用最为普遍；。

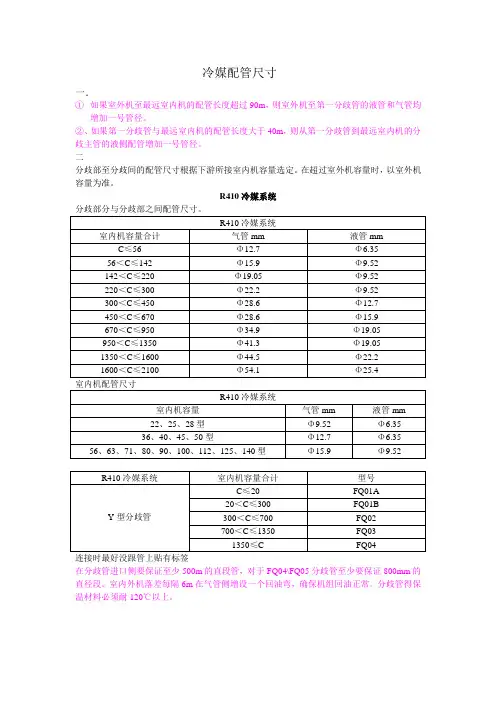

冷媒铜管配管及安装注意
冷媒配管尺寸一．①如果室外机至最远室内机的配管长度超过90m，则室外机至第一分歧管的液管和气管均增加一号管径。
②、如果第一分歧管与最远室内机的配管长度大于40m，则从第一分歧管到最远室内机的分歧主管的液侧配管增加一号管径。
二分歧部至分歧间的配管尺寸根据下游所接室内机容量选定。
在超过室外机容量时，以室外机容量为准。
R410冷媒系统连接时最好没跟管上贴有标签在分歧管进口侧要保证至少500m的直段管，对于FQ04\FQ05分歧管至少要保证800mm的直径段。
室内外机落差每隔6m在气管侧增设一个回油弯，确保机组回油正常。
分歧管得保温材料必须耐120℃以上。
R22冷媒系统连接时最好没跟管上贴有标签在分歧管进口侧要保证至少500m的直段管，对于FQ04\FQ05分歧管至少要保证800mm的直径段。
室内外机落差每隔6m在气管侧增设一个回油弯，确保机组回油正常。
分歧管得保温材料必须耐120℃以上。
油平衡管路采用Φ12.7铜管进行连接，如室外机为三机并联，则油平衡管路中要采用一个接口内径为12.7的油平衡连接三通。
Pd、GPdm系列)。
（R\GRe\GRm Φ9.52）配管安装技术要求1）：冷媒配管三原则：干燥；清洁；气密性好对于本设计采用的R410A的系统，铜管要选用无油铜管。
采用普通铜管(含油)进行施工时，则必须用纱布蘸取四氯乙烯溶液对铜管进行清洗干净后方可施工。
铜管规格选择,以建设方所采购设备厂方的样本为准2）：冷媒配管的支撑：(1).横管的固定：为防止配管损坏，应采用吊加或托架的形式加以支撑，支撑点距离应符合以下原则：直径φ20以下的，支撑点间距1米；直径在φ20至φ40之间的，支撑点间距1.5米；直径在φ40以上的，支撑点间距为2米。
(2).立管的固定：根据管道走向，沿墙体进行固定，管卡处应使用圆木码代替保温材料，“U”形管卡在木垫块外围固定，木垫块必须进行防腐处理。
管卡距离应符合上条所述支撑点间距原则。

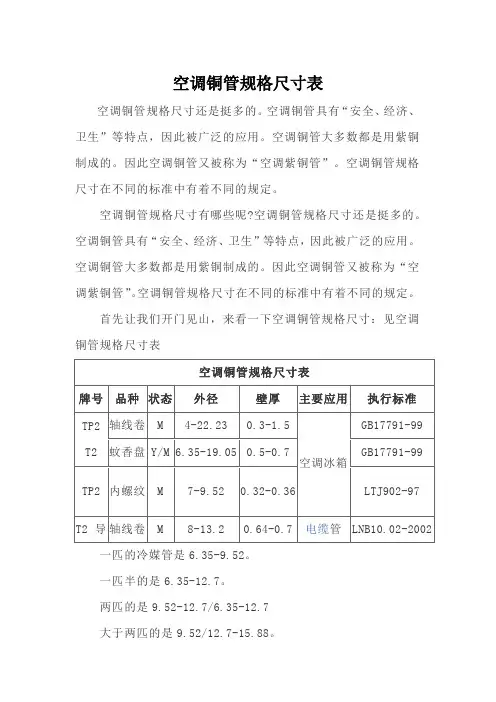

空调铜管规格尺寸表
空调铜管规格尺寸表空调铜管规格尺寸还是挺多的。
空调铜管具有“安全、经济、卫生”等特点，因此被广泛的应用。
空调铜管大多数都是用紫铜制成的。
因此空调铜管又被称为“空调紫铜管”。
空调铜管规格一匹的冷媒管是6.35-9.52。
一匹半的是6.35-12.7。
两匹的是9.52-12.7/6.35-12.7大于两匹的是9.52/12.7-15.88。
五匹是9.52/12.7-19.05分转换：英制单位与国际单位转换1英寸=25.4毫米=8分所以1分=8/25.4=3.175毫米空调铜管理论重量不同管径的铜管其长度与重量之间的关系如果要精确计算公式：(D1D2)*π*d*L*ρ*M/2其中，D1：铜管外径;D2：铜管内径;d：铜管壁厚;L：铜管长度;ρ铜管密度;M：铜管单价，元/KG(Ton)。
按以上公式计算很麻烦，而且工程报价不需要这么精确，一般报价都留有裕度。
空调铜管不同管径铜管的长度与重量之间的大致关系即经验数据列表如下(其中以1米长为单位)：管径直径(Φ,mm)重量（Kg/m)6 0.110 0.212 0.2716 0.3619 0.48空调铜管常用的规格、厚度是多少?空调铜管常用的规格。
6.8.10.12.16.19.(22.25.28.中央空调);空调铜管常用的厚度0.8、1.2。
空调冷媒铜管规格尺寸?见空调冷媒铜管规格尺寸表。
1、R410A空调冷媒铜管规格尺寸表R410A空调冷媒铜管规格尺寸表2、R22空调冷媒铜管规格尺寸表R22空调冷媒铜管规格尺寸表以上为空调铜管规格尺寸的全部内容，希望对您能有所帮助。
空调冷媒管管径对照表
空调冷媒管管径对照表空调冷媒管是空调管网系统中重要的元件，用于连接压缩机、冷凝器、膨胀阀等其它部件。
为了保证系统的正常运行，空调冷媒管的选型就显得十分重要，其中，对照空调冷媒管管径起着关键性作用。
一般来说，选择空调冷媒管管径的原则是，1）满足空调系统正常运行需要的流量；2）最小化冷媒管网系统的压降；3）考虑系统的安装空间和装配空间。
下面，我们将对空调冷媒管管径的对照表进行详细说明：以R410A为例，空调冷媒管管径的对照表如下，参照单位为mm：管长（米）|压缩机流量（Kg/h）|冷媒管外径|冷媒管内径6|1.44-2.88|9.52|7.9410|2.4-4.8|12.7|10.9715|3.6-7.2|15.9|14.2220|4.8-9.6|19.05|17.4725|6.0-12.0|22.23|20.6530|7.2-14.4|25.4|23.83以R22为例，空调冷媒管管径的对照表如下，参照单位为mm：管长（米）|压缩机流量（Kg/h）|冷媒管外径|冷媒管内径6|1.44-2.88|9.52|7.9410|2.4-4.8|12.7|10.9715|3.6-7.2|15.9|14.2220|4.8-9.6|19.05|17.4725|6.0-12.0|22.23|20.6530|7.2-14.4|25.4|23.83此外，为了更好的适用R410A和R22的空调冷媒管，建议在冷媒管上采用低温橡胶管，避免温度过低出现冷凝泄露等操作问题。
由上述管径对照表可以看出，正确的空调冷媒管管径选择直接影响着空调系统的效率和使用寿命，因此，它是在安装空调系统时必不可少的一个重要环节。
在安装空调系统时，需要对空调冷媒管管径进行详细测量，根据实际需要，找出最佳管长。
同时，在选择空调冷媒管的过程中，若是在非常高温的环境工作，那么选择高品质的低温橡胶管为宜，以此来保证空调系统的正常运行，同时可以延长系统的寿命和保护环境。
空调铜管规格尺寸
空调铜管规格尺寸
一匹半的是6.35-12.7、
两匹的是9.52-12.7、/6.35-12.7
大于两匹的是9.52/12.7-15.88、
五匹是9.52/12.7-19.05
分转换：
英制单位与国际单位转换
1英寸=25.4毫米=8分
所以1分=8/25.4=3.175毫米
空调铜管理论重量
不同管径的铜管其长度与重量之间的关系如果要精确计算公式：
(D1D2)*π*d*L*ρ*M/2，
其中：D1－铜管外径，D2－铜管内径，d－铜管壁厚，L－铜管长度，ρ－铜管密度，M－铜管单价，元/KG(Ton)；
按以上公式计算很麻烦，而且工程报价不需要这么精确，一般报价都留有裕度。
不同管径铜管的长度与重量之间的大致关系即经验数据列表如下，其中以1米长为单位：
12.7mm、￠9.52mm、￠9mm、￠7mm、￠6.35mm、￠5mm 等几种规格，其中￠9.52mm、￠7mm应用最为普遍；。
多联机冷媒管尺寸
室内机主配管尺寸选定：
注意：1）A表示：配管下游内机（从该配管的至最后一台内机之间所有内机）的能力之和。
2）第一分歧管以外机总能力为准，其他分歧管不得大于第一分歧管。
3）与主配管相连的分歧接口尺寸若与主配管尺寸不符，续作适当转换。
室外机本身接口尺寸：
室外机主管尺寸：
注意：1）表中所有配管指气管+液管等效管长之和。
2）请根据上表选择室外机连接配管管径，如果超配，出现主配管大于主管的情况，则按照就大原则选择较大值的主管和主配管。
