水准测量计算手薄
水准测量记录表【范本模板】
水准测量记录表
班级：组别：测量：记录：计算：
水准测量记录表（2）
班级: 组别: 测量: 记录: 计算: 日期：
按测站数调整高差闭合差及高程计算表
按路线长度调整高差闭合差及高程计算表
测回法观测手薄
班级：组别: 测量：记录：计算：日期:
注意事项：1)记录表请填写字迹工整、内容完整、格式正确.
2)每一测站第一测回时第一次读数应调整至0°稍大一点度数位置，第二测回时第一次读
数应调整至90°稍大一点度数位置。
表7—2 各级导线测量的主要技术要求
三、四等水准测量手薄（双面尺法）。

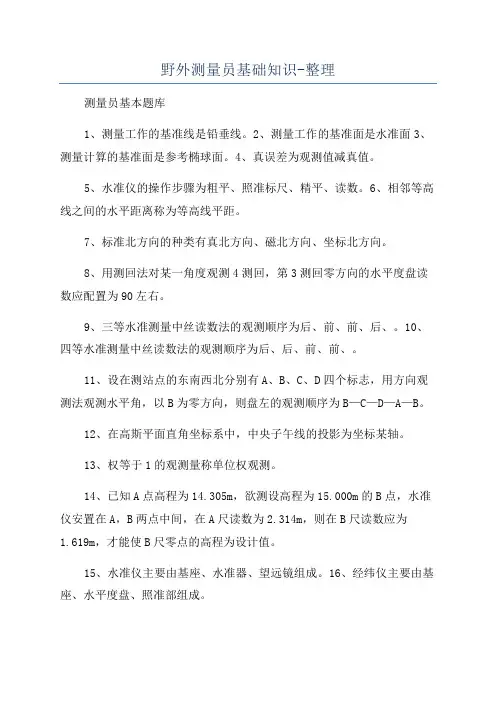

野外测量员基础知识-整理
野外测量员基础知识-整理测量员基本题库1、测量工作的基准线是铅垂线。
2、测量工作的基准面是水准面3、测量计算的基准面是参考椭球面。
4、真误差为观测值减真值。
5、水准仪的操作步骤为粗平、照准标尺、精平、读数。
6、相邻等高线之间的水平距离称为等高线平距。
7、标准北方向的种类有真北方向、磁北方向、坐标北方向。
8、用测回法对某一角度观测4测回，第3测回零方向的水平度盘读数应配置为90左右。
9、三等水准测量中丝读数法的观测顺序为后、前、前、后、。
10、四等水准测量中丝读数法的观测顺序为后、后、前、前、。
11、设在测站点的东南西北分别有A、B、C、D四个标志，用方向观测法观测水平角，以B为零方向，则盘左的观测顺序为B—C—D—A—B。
12、在高斯平面直角坐标系中，中央子午线的投影为坐标某轴。
13、权等于1的观测量称单位权观测。
14、已知A点高程为14.305m，欲测设高程为15.000m的B点，水准仪安置在A，B两点中间，在A尺读数为2.314m，则在B尺读数应为1.619m，才能使B尺零点的高程为设计值。
15、水准仪主要由基座、水准器、望远镜组成。
16、经纬仪主要由基座、水平度盘、照准部组成。
17、用测回法对某一角度观测6测回，则第4测回零方向的水平度盘应配置为90°左右。
18、等高线的种类有首曲线、计曲线、间曲线、助曲线。
19、设观测一个角度的中误差为〒8″，则三角形内角和的中误差应为〒13.856″。
20、用钢尺丈量某段距离，往测为112.314m，返测为112.329m，则相对误差为1/7488。
21、水准仪上圆水准器的作用是使竖轴铅垂，管水准器的作用是使望远镜视准轴水平。
22、望远镜产生视差的原因是物像没有准确成在十字丝分划板上。
23、通过平均海水面的水准面称为大地水准面。
24、地球的平均曲率半径为6371km。
25、水准仪、经纬仪或全站仪的圆水准器轴与管水准器轴的几何关系为相互垂直26、直线定向的标准北方向有真北方向、磁北方向和坐标北方向。
水准仪实验报告总结
水准仪实验报告总结水准仪实验报告总结篇一:实验报告一水准仪的使用实验报告一水准仪的使用日期天气仪器号小组成绩一、完成下面填空:安装仪器后，转动使圆水准器气泡居中，转动看清十字丝，通过瞄准水准尺，转动精确照准水准尺，转动使气泡居中，最后读取读数。
二、完成手簿中高差计算:水准测量手簿学生:篇二:水准仪的认识与使用实验报告水准仪的认识与使用实验报告1(实验时间 :指导老师:分组号及成员:2(实验目的:3.实验仪器及工具:4.实验任务及要求:5.实验步骤:6.实验数据记录及计算:水准测量记录手簿日期,,,,, 仪器编号,,,,, 观测,,,,, 天气,,,,, 地点,,,,, 记录,,,,, 实验地点:8.实验总结:教师评价:篇三:二等水准测量实验报告控制测量学实验报告专业:测绘工程班级学号:0902602-15 编写人:曹豪迈指导老师:鄢志辉日期:201X.11 实验三精密水准仪使用与检验一、实验目的和要求1(了解精密水准仪的基本结构和读数方法;2(初步掌握精密水准仪的检验内容和检验校正方法;3(掌握二等水准测量一条闭合水准路线的施测方法。
二、实验安排 ?本实验需要 2 学时。
?实验每个小组由 4~5 人组成，各工序轮换进行。
三、实验步骤及要点1(安置仪器，了解精密水准仪的主要结构、读数和使用方法;2(精密水准仪的检验及检验项目:1)水准仪及脚架各部件检视; 2)圆水准器安置正确性检验与校正; 3)光学测微器效用正确性的检验及分化值的测定; 4)视准轴与水准管轴相互关系的检验及校正。
3(选择一块平坦地区，选择两点，两点间形成一个闭合圈，进行往返测量。
四、仪器及工具每组领精密水准仪 1 台，铟钢尺 1 套，记录板 1 块，记录纸若干;铅笔、计算器等工具自备。
五、主要技术要求1(二等水准测量主要技术要求2(二等水准观测主要技术要求六、误差来源1(仪器误差:?i角的误差影响??角误差的影响?水准标尺长度误差的影响?两水准尺零点差的影响。
二等水准测量方式与步骤
二等水准测量方式与步骤（1）从实验场地的某一水淮点动身，选定一条闭合水准线路；或从一个水准点动身至另一水淮点，选定一条附合水准线路。
线路长度为2000－3000m。
(2) 安置水准仪的测站至前、后视立尺点的距离，应该量距使其相等，其观测顺序如下：往测奇数站的观测程序：后前前后；往测偶数站的观测程序：前后后前；返测奇数站的观测程序：前后后前；返测偶数站的观测程序：后前前后；（3）手薄记录和计算见表“二等水准测量记录”中按表头的顺序顺序(1)－(8)、(9)一(10)为计算结果：后视距离(9)＝100×（(1)-(2)) 前视距离(10)＝100×（(5)-(6)）视距之差(11)＝(9)－(10) 视距累计差（12）＝上站（12）十本站（11）基辅分划差（13）＝（4）＋K －（7），(k＝30155或60655视标尺而定) （14）＝（3）＋K －（8）大体分划高差（15）＝（3）－（4），辅助分划高差（16）＝（8）－（7）高差之差（17）＝（14）－（13）＝（15）－（16）平均高差（18）＝{（15）＋（16）}/2 每站读数终止记录（1）－（8），随即进行各项计算（9）一（10），并按上表进行各项检查后，知足如下限差后，才能搬站。
(4) 依次设站，用相同的方式进行观测，直至线路终点，计算线路的高差闭合差，按二等水准测量的规定，线路高差闭合差的允许值±4。
水准测量作业技术要求之差m m 高差之差mm 测高差不符值二DS1,DS05<=50<=1<=3><=<=<=1±4注：K——测段、区段或线路长度，km；测自-______至________ 20 年月日时刻始______时______分末______时______ 分成像_____________ 温度____________云量______________ 风向风速_____________ 天气____________土质______________ 太阳方向______________测站编号后视下丝前视下丝方向及尺号标尺读数基＋K减辅备注上丝上丝后距前距基本分划辅助分划视距差d视距差累计(1)(5)后(3)(8)( 13)(2)(6)前(4)(7)( 14)(9)(10)后－前(15)(16)(17)(11)(12)h(18)（5）内业计算内业计算包括水准测量的概算与平差计算。

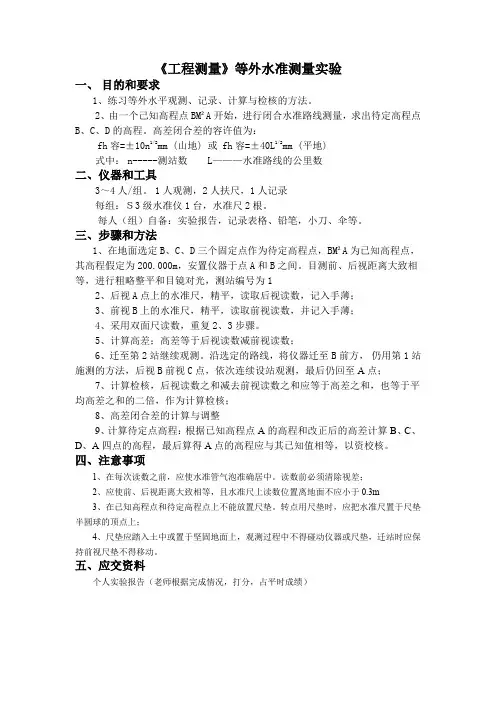

《工程测量》等外水准测量实验
《工程测量》等外水准测量实验一、目的和要求1、练习等外水平观测、记录、计算与检核的方法。
2、由一个己知高程点BM²A开始，进行闭合水准路线测量，求出待定高程点B、C、D的高程。
高差闭合差的容许值为：fh容=±10n1/2mm(山地)或fh容=±40L1/2mm(平地)式中：n-----测站数L———水准路线的公里数二、仪器和工具3～4人/组。
1人观测，2人扶尺，1人记录每组：Ｓ3级水准仪1台，水准尺2根。
每人（组）自备：实验报告，记录表格、铅笔，小刀、伞等。
三、步骤和方法1、在地面选定B、C、D三个固定点作为待定高程点，BM²A为已知高程点，其高程假定为200.000m，安置仪器于点A和B之间。
目测前、后视距离大致相等，进行粗略整平和目镜对光，测站编号为12、后视A点上的水准尺，精平，读取后视读数，记入手薄；3、前视B上的水准尺，精平，读取前视读数，并记入手薄；4、采用双面尺读数，重复2、3步骤。
5、计算高差；高差等于后视读数减前视读数；6、迁至第2站继续观测。
沿选定的路线，将仪器迁至B前方，仍用第1站施测的方法，后视B前视C点，依次连续设站观测，最后仍回至A点；7、计算检核，后视读数之和减去前视读数之和应等于高差之和，也等于平均高差之和的二倍，作为计算检核；8、高差闭合差的计算与调整9、计算待定点高程：根据已知高程点A的高程和改正后的高差计算B、C、D、A四点的高程，最后算得A点的高程应与其已知值相等，以资校核。
四、注意事项1、在每次读数之前，应使水准管气泡准确居中。
读数前必须清除视差；2、应使前、后视距离大致相等，且水准尺上读数位置离地面不应小于0.3m3、在已知高程点和待定高程点上不能放置尺垫。
转点用尺垫时，应把水准尺置于尺垫半圆球的顶点上；4、尺垫应踏入土中或置于坚固地面上，观测过程中不得碰动仪器或尺垫，迁站时应保持前视尺垫不得移动。
五、应交资料个人实验报告（老师根据完成情况，打分，占平时成绩）附表：水准测量外业记录表日期：_____年___月___日天气：_____ 仪器型号：____________组号：________。
三、四等水准测量计算表
计算式
备注
（9）＝[（1）－（2）]×100 （10）＝[（5）－（6）]×100 （11）＝[（9）－（10）] （12）＝本站＋前站 K＋黑－红 K＋黑－红 （15）＝[（16）－（17）± 0.100] （16）＝（3）－（7） （17）＝（4）－（8） （18）＝1/2[（16）＋（17） ±0.100]
三第等水准测量手薄
测自 至 年 夜 日 开始 时 分 测 站 编 号 后尺 点号 上丝 下丝 前尺 上丝 下丝 方向 及尺号 黑色面 红色面 观测者： 天气： 结束 时 记录者： 仪器型号： 呈像：
分
水准尺读数（m) K+黑-红 （mm） 高差中数 （m） 备注
后距（m） 前后视 距离差（m） (1) (2) (9) (11)
绝对值三等水准测量不超过2m， 四等水准测量不超过3m。 绝对值三等水准测量不超过5m， 四等水准测量不超过10m 绝对值三等水准测量不超过2mm， 四等水准测量不超过3mm。 K1＝4.787，K2＝4.687 绝对值三等水准测量不超过3mm， 四等水准测量不超过5mm。 K后为小，取＋0.100
前距（m） 累计差（m） (5) (6) (10) (12)
后 前 后-前
（3） （7） （16）
（4） （8） （17）
（13） （14） （15）
（18）
Байду номын сангаас
序号 1.读数部分 (1) (2) (3) (4) (5) (6) (7) (8) 2.视距部分 (9) (10) (11) (12) (13) (14) (15) (16) (17) (18)
代表意义 后尺黑面上丝读数 后尺黑面下丝读数 后尺黑面中丝读数 后尺红面中丝读数 前尺黑面上丝读数 前尺黑面下丝读数 前尺黑面中丝读数 前尺红面中丝读数 后尺视距差（后距） 前尺视距差（前距） 后、前视距差 后、前视距离累计差 后视尺黑、红面中丝读数差 前视尺黑、红面中丝读数差 黑、红面高差之差 后、前尺黑面中丝高差 后、前尺红面中丝高差 高差中数
控制测量学期末考试题一及答案
控制测量学期末考试题一及答案科目：《控制测量》班级成绩： _____一、多项选择题：（20分）1．建立平面控制网的常规地面测量方法有：（ABCD ）A.三角测量B.导线测量C.三边测量D.边角同测E.GPS测量2．国家平面控制网的布设原则是：（ABCD ）A.分级布设，逐级控制；B.具用足够的精度；C.保证必要密度；D.应有统一的布网方案、精度指标和作业规格。
3.大地高系统的基准面和基准线是：（ BC ）A.大地水准面B.参考椭球面C.法线D.铅垂线4.在水准观测中，每测站的前视和后视标尺至仪器的距离大致相等，主要是为了消除或减弱下列哪些影响：（AC ）A.i角误差B.标尺零点不等差C.大气折光差D. i角变化误差5. 建立高程控制网的常规地面测量方法是：（ AB ）A.几何水准测量B.三角高程测量C.三角测量D.GPS测量6.水准标石分为：（ABCD ）A.基岩水准标石B.基本水准标石C.普通水准标石D.基础水准标石7工程控制网有如下特点：（ABCD ）A.各等级三角网平均变长较相应等级的国家网边长显著的缩短B. 各等级控制网均可作为测区的首级控制C.三角网的等级较多D.三四等三角网起算边相对中误差，按首级网和加密网分别对待。
8．精密水准标尺的刻划形式有哪两种（ BD ）A.1mB.1cmC.5cmD.5mm9．三四等水准测量的观测高差需要加的改正数有：（ AB ）A.水准标尺长度误差改正B.正常水准面部平行改正C.水准路线闭合差改正D. 重力异常改正10.我国目前采用的高程系统是（ ABCD ）A.大地高B.正高C.正常高D.力高二、单项选择题：（20分）1.每隔一定时间对已测水准路线进行的测量称为( D )A. 接测B.检测C.重测D.复测2.测段中采用偶数站可以消除（ B ）A.i角误差B.标尺零点不等差C.大气折光差D. i角变化误差3.在同一水平位置，基本分划和辅助分划相差一个常数，该常数称（ C ）A.3.0155B.6.0650C.基辅差 D高差4.一、二等水准测量往测奇数站观测的程序为（ B ）A.后后前前B. 后前前后C.前后后前D.前前后后5.下式中关于大地高与正高关系正确的是（ A ）A.H大=H正+NB. H大=H正+ζC. H大=H正+λD. H大=H正+ε7．二等水准观测，一对标尺的f=-0.04mm/m，某测段的返测高差为+20.000m，相应的标尺尺长改正数为( C )A.-0.80mmB.-8mmC.+0.80mmD.+8mm8．水准路线中两相邻基本水准点间的水准测线称为（C ）A.结点B. 水准路线C.区段D.测段9.三四等三角点的布设采用：（ C ）A.插网法B.插点法C. 插网法和插点法D.投影法10．对于基本直伸形的导线导线的纵向误差主要有（B ）引起A.测角B. 测边C.外界条件D.大气折光三、判断题：（20分）1.对通视的影响而言，球差、气差均为不利因素。
二等水准测量方法与步骤
二等水准测量方法与步骤（1）从实验场地的某一水淮点出发，选定一条闭合水准路线；或从一个水准点出发至另一水淮点，选定一条附合水准路线。
路线长度为2000－3000m。
(2) 安置水准仪的测站至前、后视立尺点的距离，应该量距使其相等，其观测次序如下：往测奇数站的观测程序：后前前后；往测偶数站的观测程序：前后后前；返测奇数站的观测程序：前后后前；返测偶数站的观测程序：后前前后；（3）手薄记录和计算见表“二等水准测量记录”中按表头的次序次序(1)－(8)、(9)一(10)为计算结果：后视距离(9)＝100×（(1)-(2)) 前视距离(10)＝100×（(5)-(6)）视距之差(11)＝(9)－(10) 视距累计差（12）＝上站（12）十本站（11）基辅分划差（13）＝（4）＋K －（7），(k＝30155或60655视标尺而定) （14）＝（3）＋K －（8）基本分划高差（15）＝（3）－（4），辅助分划高差（16）＝（8）－（7）高差之差（17）＝（14）－（13）＝（15）－（16）平均高差（18）＝{（15）＋（16）}/2 每站读数结束记录（1）－（8），随即进行各项计算（9）一（10），并按上表进行各项检查后，满足如下限差后，才能搬站。
(4) 依次设站，用相同的方法进行观测，直至线路终点，计算线路的高差闭合差，按二等水准测量的规定，线路高差闭合差的容许值±4。
水准测量作业技术要求注：K——测段、区段或路线长度，km；测自-______至________ 20 年月日时间始______时______分末______时______ 分成像_____________ 温度____________云量______________ 风向风速_____________ 天气____________（5）内业计算内业计算包括水准测量的概算与平差计算。
其概算包括水准尺每米长度误差改正；正常水准面不平行改正；重力异常改正（一般不作要求）；水准路线闭合差计算与闭合差分配；计算各水准点的概略高程。
