最新满堂红脚手架方案
满堂红脚手架专项方案
一、方案背景为确保施工过程中的安全，提高施工效率，根据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）等相关规定，结合现场实际情况，特制定本专项方案。
二、工程概况本工程位于XX市XX区，总建筑面积为XX平方米，主要包括主体结构、装饰装修等施工内容。
在施工过程中，需搭设满堂红脚手架，以保证施工人员的安全和施工质量。
三、方案编制依据1. 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）2. 《混凝土结构设计规范》（GB50010-2002）3. 《建筑结构荷载规范》（GB50009-2001）4. 《钢结构设计规范》（GB50017-2003）5. 施工现场实际情况四、方案内容1. 脚手架设计（1）立杆纵、横距为1.8米，横杆步距为1.8米，相邻立杆的对接扣件不得在同一高度内，相互错开。
（2）立杆的搭接长度不应小于1米，不少于两个扣件固定。
（3）脚手架必须设置扫地杆。
（4）必须隔排设置剪刀撑和斜拉杆，保证脚手架整体安全。
（5）脚手板下面满铺安全网。
（6）操作层满铺竹胶板。
2. 脚手架搭设（1）脚手架搭设先放置纵向扫地杆，自角部起依次向两边竖立底杆，将底杆与扫地杆连接牢固，然后搭设纵向、水平横杆，并及时搭设好剪刀撑，最后铺设竹胶板挂网。
（2）钢管不应直接与地面接触，应下垫木板或木枋，保证地表面基层不被破坏。
（3）钢管、扣件在使用前需进行检查，弯曲钢管需要调直，扣件应上油并配件齐全，保证现场使用的是规格、质量合格的材料。
（4）搭设前应先放线，标明立杆位置。
（5）脚手板搭设时，必须绑扎牢固，保证人员在其上操作时不会出现危险，严禁出现探头板。
（6）作业层的栏杆和挡脚板一般应设在立杆的内侧。
3. 脚手架拆除（1）拆除过程与搭设过程相反，先松竹胶板、安全网等部位，再松连墙杆、剪刀撑，然后是横杆，最后拆除立杆。
（2）连墙杆在其上部杆件拆除后，应立即进行加固，防止脚手架整体倾斜。
满堂脚手架施工方案3篇
满堂脚手架施工方案3篇满堂脚手架施工方案（一）：满堂脚手架又称作满堂红脚手架，是一种搭建脚手架的施工工艺。
满堂脚手架相对其他脚手架系统密度大，明了一点就是满屋子搭架子。
满堂脚手架相对于其他的脚手架更加稳固。
满堂脚手架主要用于单层厂房、展览大厅、体育馆等层高、开间较大的建筑顶部的装饰施工。
由立杆、横杆、斜撑、剪刀撑等组成.使用了满堂脚手架后，3.6米以上的内墙装饰不再另行计算装饰脚手架，而内墙的砌筑脚手架仍按里脚手架规定计算。
满堂脚手架的使用视其高度而定，当天棚净高在3.6M以下者，不管天棚采用何种装饰工艺，均不计算装饰脚手架。
当天棚净高在3.6M至5.2M之间时，天棚的装饰脚手架按满堂脚手架本层定额计算，当天棚净高在5.2M上时，天棚的装饰脚手架要计算基本层和增加层两个定额项目。
满堂脚手架的整体性与稳定性注意事项：1、立杆：架体设纵横向扫地杆，扫地杆设在基础上平面200mm处的立杆上，用十字扣件固定在立杆上，立杆之间必须按步距满设双向水平杆，确保两方向足够的设计刚度。
立杆接头要错开不设在同一层面上，立杆下端与垫木间增加木楔，用来调整立杆沉降不匀。
2、水平杆：纵横向水平杆用直角扣件固定在立杆上，扣件的拧紧力矩控制在45-60Nm，水平杆在转角处必须交圈(构成井字形结构)。
3、连墙杆：架体与混凝土框柱进行有效的附墙连接，以提高支模架在施工荷载作用下的变形本事。
4、模板施工中应注意易发生的质量问题：a)柱模板容易产生的问题：截面尺寸不准，柱位置位移，柱弯曲。
采取办法是：支模前按图弹出位置线，四周用木条顶死(留出板厚度)可保证底部位置准确，根据柱的截面尺寸配制的模板四周背好方木，四边吊正，加箍锁死，再四周拉好支撑。
b)梁板模板容易产生的问题：梁梆不平直，梁底不平，梁口不顺直，防止办法有：梁板模板支撑，龙骨的间距应经过计算后，确保其强度、刚度、底模水平杆应按设计和规范要求起拱，拉通线锁梁口，防止口上变形。
满堂红脚手架施工方案
满堂红脚手架施工方案满堂红脚手架施工方案一、施工前准备工作1.组织工作人员进行脚手架专项培训，确保具备安全意识和操作技能。
2.制定详细施工方案，明确施工流程和工期要求。
3.选购符合国家标准的脚手架材料，并进行质量检验。
4.组织施工队伍进行现场勘测和测量，确定搭建脚手架的具体位置和尺寸。
二、脚手架搭建工作1.按照施工方案的要求，选好适当的搭建方法和工具。
2.清理场地，确保搭建脚手架周围没有障碍物和危险品。
3.按照规定安装脚手架的基础支座，确保稳固牢靠。
4.搭建立杆和横杆，按照规定的间距和高度进行固定和连接。
5.安装脚手架的斜杆和水平杆，确保整个结构的牢固性和水平度。
6.设置脚手架的辅助设施，如防护网、安全绳等，确保施工人员的安全。
7.检查脚手架的搭建情况，确保符合国家标准和安全要求。
8.进行验收和记录工作，确保脚手架质量和安全性。
三、脚手架使用和维护1.施工期间，严格按照规定的负荷要求使用脚手架，不得超载。
2.定期检查脚手架的连接件和结构，发现问题及时处理或更换。
3.加强脚手架的维护工作，定期清洗、润滑和消毒，确保使用寿命和安全性。
4.严禁私自拆改脚手架结构，发现问题及时报告上级并采取措施。
5.脚手架使用完毕后及时拆除和清场，确保场地整洁和安全。
四、安全措施和应急预案1.在施工现场设立明显的安全警示标志和安全防护措施。
2.使用符合国家标准的个人防护用具，如安全帽、防护鞋等。
3.加强安全生产教育和培训，提高施工人员的安全意识。
4.建立健全应急预案，明确各类事故的处理流程和责任分工。
5.配备必要的消防设备和急救工具，在施工现场设置应急疏散通道。
6.定期进行安全检查和隐患排查，及时消除安全隐患。
脚手架施工是一项关乎施工安全和施工效率的重要工作，需要严格遵循相关的规范和标准。
满堂红脚手架施工方案经过周密的筹划和实践，能够有效保障施工人员的安全，提高工作效率，确保施工进程顺利进行。
满堂脚手架施工方案(5篇)
满堂脚手架施工方案(5篇)满堂脚手架施工方案1 满堂脚手架所使用材料和搭设方法同一般脚手架。
1、立杆应座落在坚实的基础上，立杆底部设底座，座下铺2.5m×0.3m×0.05m厚木板。
2、根据《建筑施工扣件式钢管脚手架安全技术规范》中表6.1.11之规定，采用立杆横距1.05米，步距为1.8米，立杆纵距1.8米，连墙件的设置为二步三跨；3、纵向水平杆、横向水平杆、竹笆的设置；3.1纵向水平杆设置在立杆内侧，其长度大于3跨；均与横向水平杆扣接；3.2纵向水平杆均采用对接，且两根相邻纵向水平杆的接头不允许设置在同步或同跨内，不一样步或不一样跨两个相邻接头在水平方向错开的距离为小于500mm，各接头中心至最近主接点的距离小于纵距的13；3.3主接点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。
主节点处两个直角扣件扣接且严禁拆除。
因本工程采用竹笆脚手板，所以，横向水平杆应直接扣接在立杆上，且应增设2根纵向水平杆，等间距布置；3.4施工层竹笆应满铺，四个角用铁丝与纵向水平杆绑扎牢固；4、立杆的设置；4.1每根立杆底部应设置底座或垫板；4.2纵向扫地杆应处于横向扫地杆的上方，均与立杆扣接，扫地杆距地面为150mm；4.3立杆在顶层采用搭接，搭接长度为1.2米，采用两个回转扣件固定，且高出建筑物檐口1.5米，下方均采用对接，节点布置同纵向水平杆节点要求；5、连墙件的设置；5.1连墙件选用软拉配合顶撑x作，尺寸为5.4×3.6，覆盖面积为19.44平方米，贴合“规范”中表6.4.1的要求；5.2拉结点必须靠近立杆设置，距离不应大于300mm，同时，应从底部第一步纵向水平杆开始设置；5.3拉筋应呈水平方向设置，配合顶撑使用，实际x作应先定后拉；6、剪刀撑的设置；6.1剪刀撑按表6.6.2中要求选用连接6根立杆，由拐角处开始，沿全高度布置，每组剪刀撑的净间距小于15米，杆件连接采用搭接，两断各用一组扣件，距离末端100mm；6.2无法搭设剪刀撑的位置需设置“之”字形斜撑；满堂脚手架施工方案2 一、工程概况该层板面标高为15.87m，地面标高为±0.000，该层高为15.87m。
最新i满堂红脚手架施工方案
i满堂红脚手架施工方案满堂红脚手架施工方案@满堂红脚手架施工方案满堂红脚手架施工方案一、编制依据1、C2-C3标土建、水、电及周边配套工程设计图纸2、《混凝土结构工程施工质量验收规范》（GB50204－2002）3、《建筑工程施工质量验收统一标准》（GB50300-2001）4、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）5、《广东省建设工程高支模撑板系统施工安全管理办法》6、《建筑施工高处作业安全技术规范》二、工程概况本工程位于@@@@内，北靠科学大道，东临开泰大道。
整个建筑物由地下一层，地上十四层和六层两栋建筑组成，上部结构为回字形，东南面为十四层建筑，西北面为六层建筑，两栋建筑在东西两侧靠走廊连接，总建筑面积约为85000平方米，地下室建筑面积约为15000平方米，耐火等级为一级，抗震设防烈度为七度。
本工程采用框架剪力墙结构，其基础采用锤击预应力管桩。
基础和主体均采用现浇钢筋混凝土。
C2区首层的大堂高度为7.7m，C3区的报告厅层高为5.7m～8.1m，上述部位的模板支撑高度均大于4.5m，因此该处的模板支撑体系必须按高支撑模板体系进行搭设，从安全方面考虑，该部位的模板支撑体系均采用满堂红脚手架。
1满堂红脚手架施工方案三、使用材料模板：采用1830×915×18㎜胶合板木枋：80×80×2000㎜（松木）立柱、纵横水平杆及剪刀撑：Φ48×3.5mm配件：铸铁扣件、可调底座、可调U型顶托等。
四、结构布置C2区首层的大堂高度为7.7m，该处楼板的总投影面积约为280m2，为梁式楼板，板厚为100mm，最大的梁截面尺寸为350×600mm，其它的梁截面面积均在0.21m2之内，大堂模板的支撑系统采用落地式满堂红脚手架搭设，在梁下方的立杆布置为：900×900mm的间距布置，在板下方的立杆布置为：1200×1200mm的间距布置，纵横水平杆都是在离地面及梁底300mm各设一道，中间的水平杆间距为1.8m一道（共3道），纵向和横向水平杆使用扣件互相相连；剪刀撑也是纵横设置，其间距≤6500㎜，与水平夹角为45°～60°,并且,在支撑主梁的下方同时设置剪刀撑（见平面图）。
满堂红脚手架施工方案

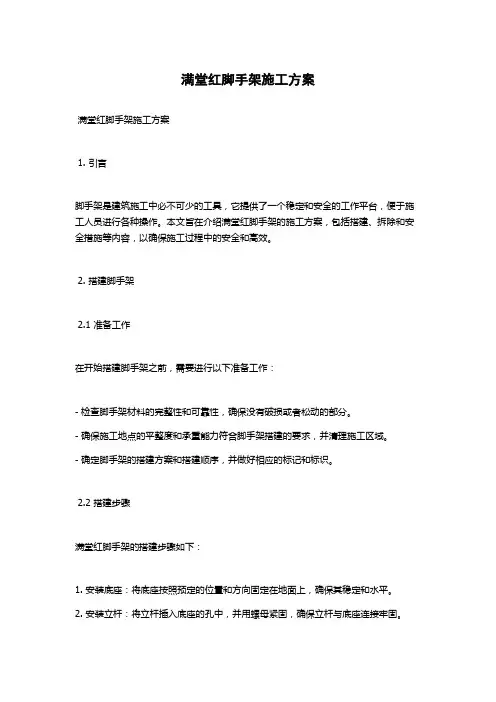

满堂红脚手架施工方案满堂红脚手架施工方案1. 引言脚手架是建筑施工中必不可少的工具，它提供了一个稳定和安全的工作平台，便于施工人员进行各种操作。
本文旨在介绍满堂红脚手架的施工方案，包括搭建、拆除和安全措施等内容，以确保施工过程中的安全和高效。
2. 搭建脚手架2.1 准备工作在开始搭建脚手架之前，需要进行以下准备工作：- 检查脚手架材料的完整性和可靠性，确保没有破损或者松动的部分。
- 确保施工地点的平整度和承重能力符合脚手架搭建的要求，并清理施工区域。
- 确定脚手架的搭建方案和搭建顺序，并做好相应的标记和标识。
2.2 搭建步骤满堂红脚手架的搭建步骤如下：1. 安装底座：将底座按照预定的位置和方向固定在地面上，确保其稳定和水平。
2. 安装立杆：将立杆插入底座的孔中，并用螺母紧固，确保立杆与底座连接牢固。
3. 安装横梁：将横梁安装在立杆上，两端插入并固定在立杆的连接孔中。
4. 安装斜杆：在横梁和底座之间安装斜杆，确保其角度合适并牢固固定。
5. 安装踏板和扶手：在横梁上安装踏板和扶手，用螺丝固定，并确保其稳固和平整。
注意事项：在搭建脚手架的过程中，需要保持横梁、立杆和斜杆之间的连接牢固，以确保脚手架的稳定性和安全性。
3. 拆除脚手架在施工完成后，需要拆除脚手架以进行清理和收尾工作。
拆除脚手架的步骤如下：1. 拆除扶手和踏板：先拆除脚手架上的扶手和踏板，使用工具将其螺丝拆除。
2. 拆除斜杆：拆除连接横梁和底座的斜杆，并将其储存起来以备后用。
3. 拆除横梁：拆除连接立杆的横梁，注意横梁的安全下降和储存。
4. 拆除立杆：拆除立杆，并保持其垂直的位置，以免对周围环境造成影响。
5. 拆除底座：最后拆除底座，清理施工现场。
在拆除脚手架的过程中，需要注意安全。
在拆除过程中，可以使用安全带等防护设备，确保施工人员的人身安全。
4. 安全措施为了保证脚手架施工过程中的安全，需要采取以下安全措施：- 确保施工人员具备相关的脚手架操作技能和安全意识，并进行必要的培训和教育。
满堂红脚手架施工方案
满堂红脚手架施工方案1. 前言满堂红脚手架施工方案是针对建筑工程中搭建脚手架的具体方案。
本文档旨在详细介绍满堂红脚手架施工的步骤、注意事项以及安全措施，以确保施工过程的顺利进行。
2. 施工准备工作在开始搭建满堂红脚手架之前，必须进行一系列的施工准备工作，包括以下内容：•完成脚手架所需材料的采购，包括脚手架柱、水平管、斜杆、支撑和连接件等。
•制定施工计划，并确定施工队伍的人员分工。
•对施工现场进行全面的勘察，确保施工区域的平整程度和承重能力。
3. 施工步骤3.1. 搭设立杆首先，将脚手架立杆按照设计要求平稳、垂直地安装在地面上。
站在坡道上时，应做好防滑措施，并注意周围环境的安全。
3.2. 安装横、竖向水平管根据设计要求，在立杆之间安装横向和竖向的水平管，以保证整个脚手架的稳定性。
在固定水平管时，必须使用专用的螺丝和连接件进行固定，并检查其紧固性。
3.3. 搭设水平支撑在安装水平管之后，根据需要安装水平支撑。
水平支撑的安装位置应根据设计要求进行调整，以确保整个脚手架的稳定性和平衡性。
3.4. 搭设斜杆和交叉支撑在脚手架的四角安装斜杆，并在合适的位置固定交叉支撑。
斜杆和交叉支撑的作用是增加整个脚手架的承重能力，并增强其抗倾覆性能。
3.5. 搭设脚手板安装完立杆、水平管、水平支撑、斜杆和交叉支撑后，便可以安装脚手板。
脚手板是工人行走和作业的平台，必须确保其安装牢固、平整，并与脚手架的其他部分无缝连接。
3.6. 定期检查和维护在完成脚手架搭设之后，必须进行定期检查和维护，以确保其稳定性和安全性。
检查的内容包括脚手架的水平度、紧固件的紧固情况以及脚手板的损坏情况等。
4. 注意事项和安全措施在施工过程中，必须注意以下事项和采取相应的安全措施：•所有参与施工的人员必须经过专业培训，掌握脚手架搭设和拆除的技巧。
•在施工现场设置明显的安全警示标志，并确保施工区域的周边无人通行。
•在搭设脚手架的过程中，禁止在脚手板上进行悬挂重物或者施工作业。
满堂红脚手架专项施工方案
满堂红脚手架专项施工方案一、前言在建筑施工过程中，脚手架是必不可少的施工工具，它为施工人员提供了安全稳固的工作平台。
本文将针对使用满堂红脚手架的施工过程，提出一套专项施工方案，以确保施工过程安全高效进行。
二、脚手架搭建2.1 脚手架选择在选择脚手架时，应根据实际施工情况确定所需类型和规格，并确保脚手架的质量合格，承载能力符合工程要求。
2.2 脚手架搭建流程1.在确定搭建位置后，清理地面，确保脚手架搭建区域平整无障碍。
2.按照脚手架搭建图纸要求，将脚手架零件搭配组装。
3.固定好每个脚手架部件，确保搭建的稳固性和安全性。
4.完成搭建后，进行验收，确保脚手架搭建符合要求。
三、脚手架使用3.1 安全注意事项1.使用脚手架前，应接受相关安全培训，了解脚手架的使用规范和注意事项。
2.穿着适合的劳保用品，如安全帽、安全鞋等，确保工作安全。
3.在使用过程中，定期检查脚手架是否有松动或损坏现象，及时处理。
3.2 施工规范1.在使用脚手架时，严禁超载，确保脚手架的承载能力不受损。
2.不得擅自改变脚手架结构，如有需求，应经专业人员同意后方可调整。
3.操作人员应按照规定通道上下，并固定好脚手架栏杆，确保安全。
四、脚手架拆除4.1 拆除前准备1.在使用完脚手架后，应对脚手架进行检查，确保结构完好无损。
2.将脚手架周围的材料和设备清理整理，为拆除脚手架做好准备。
4.2 拆除流程1.拆除脚手架时，应按照搭建的逆序进行拆卸，确保操作无误。
2.拆除过程中，注意保持稳固，防止脚手架倒塌带来安全隐患。
3.拆除完成后，对脚手架进行清点、清洁，并及时妥善存放。
五、总结满堂红脚手架作为施工现场不可或缺的工具，其使用和搭建需要严格按照规范执行，以确保施工过程的安全和高效。
本文提出的专项施工方案旨在为施工人员提供指导，希望可以对脚手架的安全使用起到指导作用。
