煤矿探放水工培训教材(中)ppt课件
（8）巷道接近或遇到老窑、停止排水的旧巷道的集水区时，往往在短时 间内涌出大量水，且来势凶猛，具有很大的破坏性。
.
返回目录
第十九学时 矿井水害事故及应急避险
三、矿井发生突水事故时的应急避险
矿井发生突水事故时,要根据灾情迅速采取以下有效措施,进行紧急避险： （1）在突水迅猛、水流急速的情况下，现场人员应立即避开出水口和泄水 流，躲避到硐室内、拐弯巷道或其他安全地点。如情况紧急来不及转移躲避，可 抓牢棚梁、棚腿或其他固定物体，防止被涌水打倒和冲走。 （2）当老空水涌出，使所在地点有毒有害气体浓度增高时，现场职工应立 即佩戴好隔离式自救器或压缩氧自救器。在未确定所在地点空气成分能否保障人 员生命安全时，禁止任何人随意摘掉自救器的口具和鼻夹，以避免中毒窒息。
三、瓦斯爆炸的条件 瓦斯发生爆炸必须同时具备三个 基本条件：一是瓦斯浓度在爆炸界限 内，一般为5％～16％；二是点火源； 三是混合气体中氧气的浓度不低于12 ％。瓦斯爆炸的三个条件必须同时满 足，缺一不可。
瓦斯爆炸三要素
.

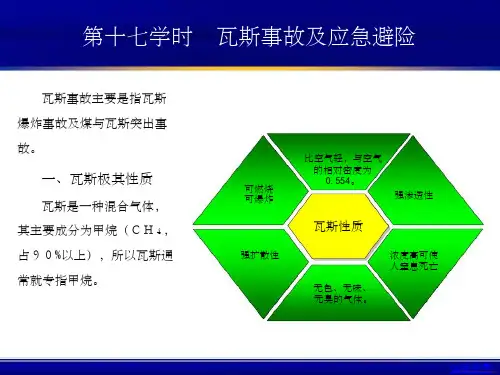

第十七学时 瓦斯事故及应急避险
瓦斯爆炸
.
第十七学时 瓦斯事故及应急避险
四.发生瓦斯煤尘爆炸事故时的应急避险
自救器
返回目录
第十七学时 瓦斯事故及应急避险
五、发生煤与瓦斯突出时的应急避险 11 佩戴隔离式自救器保护自己 22 寻找可避难的场所
新鲜风流区域的职工主动正确参加救护工作
33
4
.
返回目录
第十七学时 瓦斯事故及应急避险
.
返回目录
第十八学时 矿井火灾事故及应急避险
凡发生在井下的火灾及发生在井口附近但危及到井下安全的火灾，都称为矿 井火灾。矿井发生火灾还有可能引起瓦斯、煤尘爆炸，产生有害有毒气体，严 重威胁井下人员的生命安全。
.
返回目录
第十九学时 矿井水害事故及应急避险
三、矿井发生突水事故时的应急避险
矿井发生突水事故时,要根据灾情迅速采取以下有效措施,进行紧急避险： （1）在突水迅猛、水流急速的情况下，现场人员应立即避开出水口和泄水 流，躲避到硐室内、拐弯巷道或其他安全地点。如情况紧急来不及转移躲避，可 抓牢棚梁、棚腿或其他固定物体，防止被涌水打倒和冲走。 （2）当老空水涌出，使所在地点有毒有害气体浓度增高时，现场职工应立 即佩戴好隔离式自救器或压缩氧自救器。在未确定所在地点空气成分能否保障人 员生命安全时，禁止任何人随意摘掉自救器的口具和鼻夹，以避免中毒窒息。
三、瓦斯爆炸的条件 瓦斯发生爆炸必须同时具备三个 基本条件：一是瓦斯浓度在爆炸界限 内，一般为5％～16％；二是点火源； 三是混合气体中氧气的浓度不低于12 ％。瓦斯爆炸的三个条件必须同时满 足，缺一不可。
瓦斯爆炸三要素
.
第十七学时 瓦斯事故及应急避险
瓦斯爆炸
.
第十七学时 瓦斯事故及应急避险
四.发生瓦斯煤尘爆炸事故时的应急避险
自救器
返回目录
第十七学时 瓦斯事故及应急避险
五、发生煤与瓦斯突出时的应急避险 11 佩戴隔离式自救器保护自己 22 寻找可避难的场所
新鲜风流区域的职工主动正确参加救护工作
33
4
.
返回目录
第十七学时 瓦斯事故及应急避险
.
返回目录
第十八学时 矿井火灾事故及应急避险
凡发生在井下的火灾及发生在井口附近但危及到井下安全的火灾，都称为矿 井火灾。矿井发生火灾还有可能引起瓦斯、煤尘爆炸，产生有害有毒气体，严 重威胁井下人员的生命安全。

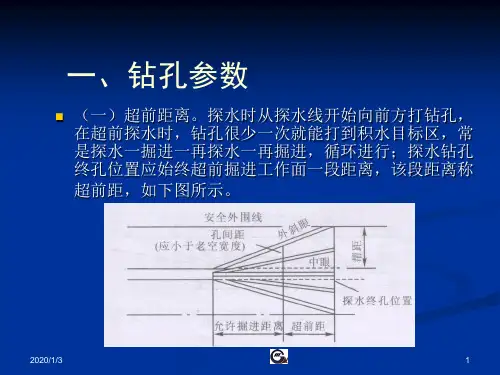

煤矿探放水钻孔布置(附图) ppt课件
ppt课件
21
七、探放水过程中有透水征兆的处理
人们在与矿井水长期斗争中积累了宝贵的经验，总结 出在钻进时接近或揭露强含水体的一般征兆。在钻进 时，当煤岩出现松软、片帮、来压或钻孔中的水头压 力、水量突然增大以及顶钻等异状时，说明前方已经 接近或揭露了强含水体。当遇到这种异常情况时，如 果继续钻进或将钻杆拔出，极有可能造成难以控制的 更大出水，以及钻杆在拔出的过程中被高压水顶出伤 人事故，后果不堪设想，因此必须及时停止钻进，将 钻杆固定，严禁移动和起拔，钻机后面严禁站人，以 免钻杆伤人。
（二）探放老空积水。探放水钻孔要打中老空水体，至少有 一个孔要打中老空水体底板，才有可能放完老空水，排除隐 患。如井下老空区水与地表水存在密切的水力联系，在雨季 可接受大量雨水或地表水补给，且老空区的积水量较大，水 质不好（如酸性水），为避免矿井承受长期排水的经济负担， 矿井可首先对这种老空积水区实行注浆封堵，切断或减少地 表水等对其的补给，然后再实施探放水；
ppt课件
16
五、探放水钻机必须安装牢固
在打钻地点或附近安设专用电话，可以在遇到紧急 险情时及时与有关领导和部门取得联系，汇报情况， 以便及时采取有效措施。
为杜绝随意性，保证探放水钻孔准确打到靶位，确 保钻孔标定准确，在确定主要探放水钻孔位置、方位、 倾角、深度以及钻孔数目时，测量以及负责探放水的 技术人员必须亲临现场，根据已批准的设计给予确定， 未经批准，不得擅自改变设计。
（三）帮距。为使巷道两帮与可能存在的水 体之间保持一定的安全距离，呈扇形布置的 最外侧探水孔所控制的范围与巷道帮的距离 称为帮距；其值应与超前距相同，帮距一般 取20 m，有时帮距可比超前距小1—2 m。
ppt课件
2
精品资料
《井下探放水培训》课件
井下探放水的目的
预防矿井水害事故的发生 ，保障矿工生命安全和矿 井生产安全。
通过探明地下水分布和运 动规律，为矿井设计和生 产提供科学依据。
提高矿井排水能力和效率 ，降低矿井水害对生产的 影响。
井下探放水的重要性
井下探放水是保障矿井安全生产 的重要措施之一，对于预防和解 决矿井水害问题具有重要意义。
4
使用测量仪器监测地下水位变化，适时调整设备参数。
探放水技术要点
安全第一
探放水过程中要时刻关注 1
安全问题，确保作业人员 和设备安全。
预防为主
4
在探放水过程中，要时刻 关注可能出现的问题，及 时采取措施预防事故的发 生。
数据准确
2
使用准确的测量仪器，获
取准确的数据，为探放水
提供科学依据。
操作熟练
3 作业人员需熟练掌握探放
4
定期开展复训，提高探放 水作业人员的安全意识和 操作技能。
培训方式可以采用集中授
2
课、现场演示、模拟演练
等多种形式，确保培训效
果。
3 培训结束后应进行考核，
合格者颁发证书，方可从 事探放水作业。
Part
04
井下探放水案例分析
成功案例介绍
案例一
某煤矿成功应用井下探放水技术 ，有效预防了突水事故的发生， 保障了矿工生命安全和矿井生产 安全。
《井下探放水培训》 PPT课件
• 井下探放水简介 • 井下探放水技术 • 井下探放水安全 • 井下探放水案例分析 • 井下探放水未来发展
目录
Part
01
井下探放水简介
井下探放水的定义
井下探放水是指在井下进行的水探测 和水排放作业，旨在预防和解决矿井 水害问题。
探放水工安全技术理论知识课件
不力，导致事故发生。
探放水事故预防措施
制定探放水安 全技术措施， 并严格遵守执
行。
加强对探放水 设备的安全检 查和维护保养， 确保设备完好。
探放水作业前 应对作业人员 进行安全技术 交底，明确安 全注意事项和 应急处置措施。
建立健全探放 水事故应急预 案，加强应急 演练，提高应
对能力。
探放水事故应急处理程序
定期对排水管道 进行检查，防止 管道破裂或堵塞。
探放水事故预防与处理
常见探放水事故原因分析
设备维护不当：探放水设备 未及时维护或维修，设备故 障导致事故发生。
操作失误：操作人员技能水 平低或操作不当，导致事故
发生。
缺乏安全意识：操作人员对 探放水工作的重要性认识不 足，忽视安全操作规程。
安全管理不到位：企业安全 管理制度不健全，安全监管
探放水安全技术措施
确定探水线：根据矿井地质资料确定合理的探水线，避免盲目探水。 钻孔布置：根据煤层厚度、倾角、水压等因素合理布置钻孔，确保有效探放水。 钻孔深度：根据实际情况确定钻孔深度，确保达到目的层。
钻孔角度：根据煤层走向和倾角等因素合理调整钻孔角度，确保钻孔准确进入目的层。
探放水安全操作规程
立即启动应急预案，组织相关人员赶赴现场进行抢险救援。 根据事故情况，采取相应的措施，如关闭相关阀门、启动排水系统 等，防止事故扩大。 及时向有关部门报告事故情况，并配合相关部门进行调查处理。
对事故进行总结分析，制定防范措施，加强安全管理。
案例分析与实践经验分享
典型探放水事故案例分析
案例一：某矿井 发生透水事故， 原因是没有严格 执行探放水规定， 导致采空区积水 涌出。
探放水前的准备工作
了解井下地形地貌，熟悉掌握探放水区域的地质资料。
探放水事故预防措施
制定探放水安 全技术措施， 并严格遵守执
行。
加强对探放水 设备的安全检 查和维护保养， 确保设备完好。
探放水作业前 应对作业人员 进行安全技术 交底，明确安 全注意事项和 应急处置措施。
建立健全探放 水事故应急预 案，加强应急 演练，提高应
对能力。
探放水事故应急处理程序
定期对排水管道 进行检查，防止 管道破裂或堵塞。
探放水事故预防与处理
常见探放水事故原因分析
设备维护不当：探放水设备 未及时维护或维修，设备故 障导致事故发生。
操作失误：操作人员技能水 平低或操作不当，导致事故
发生。
缺乏安全意识：操作人员对 探放水工作的重要性认识不 足，忽视安全操作规程。
安全管理不到位：企业安全 管理制度不健全，安全监管
探放水安全技术措施
确定探水线：根据矿井地质资料确定合理的探水线，避免盲目探水。 钻孔布置：根据煤层厚度、倾角、水压等因素合理布置钻孔，确保有效探放水。 钻孔深度：根据实际情况确定钻孔深度，确保达到目的层。
钻孔角度：根据煤层走向和倾角等因素合理调整钻孔角度，确保钻孔准确进入目的层。
探放水安全操作规程
立即启动应急预案，组织相关人员赶赴现场进行抢险救援。 根据事故情况，采取相应的措施，如关闭相关阀门、启动排水系统 等，防止事故扩大。 及时向有关部门报告事故情况，并配合相关部门进行调查处理。
对事故进行总结分析，制定防范措施，加强安全管理。
案例分析与实践经验分享
典型探放水事故案例分析
案例一：某矿井 发生透水事故， 原因是没有严格 执行探放水规定， 导致采空区积水 涌出。
探放水前的准备工作
了解井下地形地貌，熟悉掌握探放水区域的地质资料。
井下探放水技术培训课件41页
探放水人员特种资格证
矿井物探
1、什么时物探？ 用仪器设备探测T地ehxet壳rein中的各类地Teh质xetr体ein 的密度、导电性、导磁
性、放射性等，研究各种物理场的变化，结合有关资料，解释异 常地质体。 2、煤矿井下主要用的物探手段?
瞬变电磁法、直流电法、瑞利波超前探测、坑透、井下钻孔 测井、超波等。现在井下用的最多的时瞬变电磁法和坑透。
为钻探提供方向，钻探验证物探异常区。
➢2.什么时候需要进行探放水工作？
➢在地面无法查明水文地质条件时，应当在采掘前采用物探、钻探或者化探等方
法查清采掘工作面及其周围的水文地质条件。
➢采掘工作面遇有下列情况之一的，必须进行探放水： ➢（一）接近水淹或者可能积水的井巷、老空或者相邻煤矿时； ➢（二）接近含水层、导水断层、溶洞或者导水陷落柱时； ➢（三）打开隔离煤柱放水时； ➢（四）接近可能与河流、湖泊、水库、蓄水池、水井等相通的导水通道时； ➢（五）接近有出水可能的钻孔时； ➢（六）接近水文地质条件不清的区域时； ➢（七）接近有积水的灌浆区时； ➢（八）接近其他可能突水的地区时。
（4）采用钻探方法进行探放水，必须由专职探放水队伍严格按照 探放水设计及安全技术措施使用专用钻机进行探放水施工。
（5）煤矿领导带班下井人员、煤矿防治水机构和安检部门人员应 当加强探放水作业的检查巡视，及时掌握当班探放水作业状况，随机 抽查钻探情况。对未按规程、措施和探放水设计的技术要求进行探放 水施工的，要严肃考核问责。 鼓励煤矿建立钻探作业现场的视频 监控系统，实现“一钻一视频”，在地面通过视频对打钻现场的钻进、 退杆进行实时监督。
➢ 由于山西省煤炭开采历史悠久，小窑多，难易掌控采空积水，
易发生水害事故，所以山西省执行“有掘必探”。
矿井物探
1、什么时物探？ 用仪器设备探测T地ehxet壳rein中的各类地Teh质xetr体ein 的密度、导电性、导磁
性、放射性等，研究各种物理场的变化，结合有关资料，解释异 常地质体。 2、煤矿井下主要用的物探手段?
瞬变电磁法、直流电法、瑞利波超前探测、坑透、井下钻孔 测井、超波等。现在井下用的最多的时瞬变电磁法和坑透。
为钻探提供方向，钻探验证物探异常区。
➢2.什么时候需要进行探放水工作？
➢在地面无法查明水文地质条件时，应当在采掘前采用物探、钻探或者化探等方
法查清采掘工作面及其周围的水文地质条件。
➢采掘工作面遇有下列情况之一的，必须进行探放水： ➢（一）接近水淹或者可能积水的井巷、老空或者相邻煤矿时； ➢（二）接近含水层、导水断层、溶洞或者导水陷落柱时； ➢（三）打开隔离煤柱放水时； ➢（四）接近可能与河流、湖泊、水库、蓄水池、水井等相通的导水通道时； ➢（五）接近有出水可能的钻孔时； ➢（六）接近水文地质条件不清的区域时； ➢（七）接近有积水的灌浆区时； ➢（八）接近其他可能突水的地区时。
（4）采用钻探方法进行探放水，必须由专职探放水队伍严格按照 探放水设计及安全技术措施使用专用钻机进行探放水施工。
（5）煤矿领导带班下井人员、煤矿防治水机构和安检部门人员应 当加强探放水作业的检查巡视，及时掌握当班探放水作业状况，随机 抽查钻探情况。对未按规程、措施和探放水设计的技术要求进行探放 水施工的，要严肃考核问责。 鼓励煤矿建立钻探作业现场的视频 监控系统，实现“一钻一视频”，在地面通过视频对打钻现场的钻进、 退杆进行实时监督。
➢ 由于山西省煤炭开采历史悠久，小窑多，难易掌控采空积水，
易发生水害事故，所以山西省执行“有掘必探”。

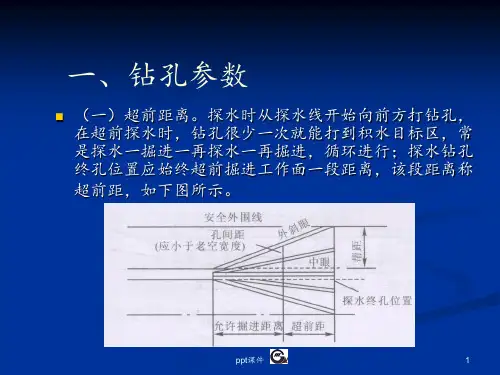

煤矿探放水钻孔布置(附图)ppt课件
（三）平巷与开切眼互相配合探放水。其方式如下图
2020/1/3
8
四、探放水与掘进配合
（四）隔离式探放水。巷道掘进前方的水量大、水头 压力高、煤层松软和裂隙发育时，在煤巷直接探放水 很不安全，需要采取隔离方式进行探放水。在掘进石 门时，可从石门中探放积水，如图所示：
2020/1/3
9
四、探放水与掘进配合
2020/1/3
17
五、探放水钻机必须安装牢固
反压就是给一个与水头压力反向的作用力；防喷就是 防水、防钻杆、防孔内碎岩石块喷出。在高压水地区 施工钻孔时，如果不采用反压、防喷装置是非常危险 的。如某矿在井下施工探放奥灰高压水钻孔时，由于 未采取这些措施，就曾发生突然出水后钻杆无法控制、 顷刻之间被高压水顶出并被顶到巷道，近百米钻杆像 面条一样被扭曲成麻花状，险些酿成人员伤亡事故。 因此，在高压水地区施工钻孔时，防喷问题必须引起 高度重视。
（三）煤层内，原则上禁止探放水头压力高于1 MPa的充水断层 水、含水层水及陷落柱水等。如果确实需要的，可以先建筑防 水闸墙，并由闸墙外向内探放水。
（四）上山探水时，一般进行双巷掘进，其中一条超前探水和 汇水；另一条用来安全撤人。双巷间每隔30—50 m掘1个联络巷， 并设挡水墙。
2020/1/3
2020/1/3
20
七、探放水过程中有透水征兆的处理
在钻孔出现涌水异常情况时，应及时将现场情 况向矿调度室汇报。调度室接到上报的情况后， 应立即派人监测水情。如果发现现场情况危急 时，必须立即撤出所有受水害威胁地区的人员， 然后采取措施进行处理。
2020/1/3
21
八、老空水探放过程
（一）查明老空区积水情况。探放老空水首先要收集资料， 走访调查，分析查明老空水体的空间位置、积水量和水头压 力，做到心中有数。
2020/1/3
8
四、探放水与掘进配合
（四）隔离式探放水。巷道掘进前方的水量大、水头 压力高、煤层松软和裂隙发育时，在煤巷直接探放水 很不安全，需要采取隔离方式进行探放水。在掘进石 门时，可从石门中探放积水，如图所示：
2020/1/3
9
四、探放水与掘进配合
2020/1/3
17
五、探放水钻机必须安装牢固
反压就是给一个与水头压力反向的作用力；防喷就是 防水、防钻杆、防孔内碎岩石块喷出。在高压水地区 施工钻孔时，如果不采用反压、防喷装置是非常危险 的。如某矿在井下施工探放奥灰高压水钻孔时，由于 未采取这些措施，就曾发生突然出水后钻杆无法控制、 顷刻之间被高压水顶出并被顶到巷道，近百米钻杆像 面条一样被扭曲成麻花状，险些酿成人员伤亡事故。 因此，在高压水地区施工钻孔时，防喷问题必须引起 高度重视。
（三）煤层内，原则上禁止探放水头压力高于1 MPa的充水断层 水、含水层水及陷落柱水等。如果确实需要的，可以先建筑防 水闸墙，并由闸墙外向内探放水。
（四）上山探水时，一般进行双巷掘进，其中一条超前探水和 汇水；另一条用来安全撤人。双巷间每隔30—50 m掘1个联络巷， 并设挡水墙。
2020/1/3
2020/1/3
20
七、探放水过程中有透水征兆的处理
在钻孔出现涌水异常情况时，应及时将现场情 况向矿调度室汇报。调度室接到上报的情况后， 应立即派人监测水情。如果发现现场情况危急 时，必须立即撤出所有受水害威胁地区的人员， 然后采取措施进行处理。
2020/1/3
21
八、老空水探放过程
（一）查明老空区积水情况。探放老空水首先要收集资料， 走访调查，分析查明老空水体的空间位置、积水量和水头压 力，做到心中有数。
煤矿井下探放水作业课件
实测煤层底板破坏 深度（m） 10 14 16.4 16.9 25 27 26 34 35
5、水害预测预报技术
突水系数法应用的缺点： B、突水系数法的缺陷是考虑煤层底板突水影响因素过少，大采深，厚 隔水层条件下的使用性受到质疑。
斯列萨列夫公式法： 即煤矿防治水规定附录4-1和附录5-1公式P= 2KP t2 / L2 +γt ，它
20世纪70~80年代，通过对实际突水资料及模拟试验资料的深入分 析与研究，对初期突水系数公式进行了改进，将底板扰动破坏深度引入 到公式中，改进后的突水系数公式为：
T=P/（M-Cp） 式中：Cp—采矿对底板扰动的破坏深度，m；
（M-Cp）—有效隔水层厚度，m。 该公式考虑了开采条件下由于底板扰动破坏对隔水层阻水能力的影 响，与初期公式比较更符合客观实际情况。在1984年原煤炭工业部颁发 的《矿井水文地质规定》（试行）、1986年颁发的《煤矿防治水工作条 例》（试行）和1991年颁发的《矿区水文地质土程地质勘探规范》中都 推荐和采用该公式。
A:煤层底板突水理论
“关键层”理论 “下三带”理论 等效隔水层厚度理论 原位张裂与零位破坏理论 斯列萨列夫理论P= 2KP t2 / L2 +γt 突水系数理论T=P/M
B:煤层底板突水预测预报技术
五图-双系数法 脆弱性指数法
5、水害预测预报技术
B:煤层底板突水预测预报技术
脆弱性指数法 是将可确定煤层底板突水的 多种主控因素（如构造、含水层 富水性、水压、隔水层厚度及岩 性组合、矿压破坏带、工作面斜 长、采高、采深等）权重系数的 信息融合方法与具有强大空间信 息分析处理功能的GIS（地理信 息系统）耦合于一体的煤层底板 突水预测评价方法。
5、水害预测预报技术
煤矿井下探放水基础知识培训ppt教案
通过探放水，可以及时发现并处理潜在的 水害隐患，避免突水、透水等事故的发生 。
保障安全生产
提高煤炭资源回收率
探放水是煤矿安全生产的重要环节，对于 确保井下作业人员的生命安全具有重要意 义。
通过合理的探放水措施，可以降低煤层含 水率，提高煤炭开采效率和资源回收率。
井下水源类型与特点
含水层水
赋存于含水层中的地下 水，具有分布广泛、水 量丰富、水压较高等特
穿戴安全防护用品
在钻探过程中，必须穿戴好安全帽、 工作服、防护鞋、手套等安全防护用 品。
注意观察周围环境
时刻注意周围环境的变化，发现异常 情况及时采取措施，确保安全。
遵守安全操作规程
严格遵守安全操作规程，不得违章操 作或冒险作业。
配备应急救援设备
在钻探现场应配备相应的应急救援设 备，如急救箱、灭火器等，以便在发 生紧急情况时及时进行处理。
点。
老空水
废弃矿井或采空区积水 ，具有水量大、水压高 、酸性大、腐蚀性强的
特点。
断层水
赋存于断层破碎带中的 地下水，具有水量变化 大、水压不稳定、导通
性好的特点。
岩溶水
赋存于可溶性岩石溶洞 中的地下水，具有水量 丰富、水压高、水质复
杂的特点。
探放水设备简介
钻机
用于钻探成孔的设备，包括回转式钻机、冲击式钻机等类型。根据煤 矿井下实际情况选择合适的钻机型号和钻探方法。
威胁地点的人员。
采取排水措施
根据透水量和排水能力，采取相应的 排水措施，如开启排水设备、增加排
水管路等。
启动应急预案
立即报告矿调度室，启动透水事故应 急预案，组织专业队伍进行救援。
加强通风和瓦斯检查
保持通风系统稳定，加强瓦斯检查， 防止瓦斯积聚和爆炸事故的发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（1）煤矿井下常用的两种钻机
ZLJ2350(原SGZL-3B、3A)钻机
ZDY1500T（MK-5）钻机
一、煤矿井下探放水钻探基础知识
5、井下探放水钻探常用设备
ZLJ2350(原SGZL-3B、3A)
主要技术参数 1、钻进能力 钻孔孔深 300m, 终孔直径： Φ91mm 钻孔角度范围 0-360° 2、孔内钻杆直径 Φ42、Φ50 Φ53mm 3、回转器: 给进力 22.5KN;提升力 36KN 5、卷扬机 行式 行星齿轮式,最大提升能力 2000kg 钢丝绳直径 13mm 6 、钻机平移行程 350mm 7、、油泵 型号 GB-Fa25c-FL 齿轮泵,额定压力 16Mpa 8、动力机 防爆电机型号 YBK180M-4(使用电压：380-660V),额定功率 18.5KW 额定转速 9、钻机重量（不含动力） 920 kg 10 、外形尺寸（长×宽×高） 1800×1095×1562mm
4、井下探放水钻探基本原理
（1）地面钻探的4大系统
凿岩系统（钻杆、钻头） 动力系统（动力机和钻机） 冲洗液循环系统（泥浆泵、管路、钻杆 和钻孔） 提升系统（钻机、滑车、钢丝绳、钻机 卷扬机）
一、煤矿井下探放水钻探基础知识
4、井下探放水钻探基本原理
（2）井下钻探的4大系统
凿岩系统（钻杆、钻头） 动力系统（动力机和钻机）
冲洗液循环系统（泥浆泵、管
路、钻杆和钻孔） 提升系统（钻探、滑车、钢丝 绳、钻机卷扬机）
一、煤矿井下探放水钻探基础知识
4、井下探放水钻探基本原理
一、煤矿井下探放水钻探基础知识
4、井下探放水钻探基本原理
一、煤矿井下探放水钻探基础知识
4、井下探放水钻探基本原理
一、煤矿井下探放水钻探基础知识
5、井下探放水钻探常用设备
一、煤矿井下探放水钻探基础知识
3、钻探的分类
（1）按照钻探目的分： 地质钻探
（煤田地质钻探、 水文地质钻探）
水文水井钻探 工程勘察钻探 石油钻探
一、煤矿井下探放水钻探基础知识
3、钻探的分类
（2）按照钻头克取岩石的方式： 回转式 冲击式 冲击回转式 （3）按照取芯与否分： 取芯钻探 无芯钻探
一、煤矿井下探放水钻探基础知识
一、煤矿井下探放水钻探基础知识
5、井下探放水钻探常用设备
一、煤矿井下探放水钻探基础知识
5、井下探放水钻探常用设备
一、煤矿井下探放水钻探基础知识
5、井下探放水钻探常用设备
注（泥）浆泵分类
按照作用方式： 单作用往复式泵 双作用往复式泵 按泵的缸数 单缸泵 双缸泵 多缸泵 按照泵量 恒量泵和变量泵 按照注浆压力 低压注浆泵：＜3.0Mpa 中压注浆泵：3.0-10.0Mpa 高压注浆泵：10.0MPa-30Mpa 超高压注浆泵：＞30Mpa
ZDY2300T钻机
一、煤矿井下探放水钻探基础知识
5、井下探放水钻探常用设备
LHN7.0型便携式注浆泵 （低压注浆泵）
3ZSB型高压注浆泵 （高压注浆泵）
NBB260/7泥浆泵 （中压注浆泵）
一、煤矿井下探放水钻探基础知识
5、井下探放水钻探常用设备
注（泥）浆泵工作原理
常用的泥浆泵为往复式泵， 分为活塞式或柱塞式。由动力机 带动泵的曲轴回转﹐曲轴通过十 字头再带动活塞或柱塞在泵缸中 做往复运动。在吸入和排出阀的 交替作用下﹐实现压送与循环冲 洗液的目的。
基 础 知 识
煤 矿 井 下 探 放 水 钻 探
一、煤矿井下探放水钻探基础知识
1、综合探测技术手段 钻探、物探、化探 （水文地质实验） 2、钻探定义 是用钻机设备从地表向地下钻进成孔， 从而达到所要任务的工程施工工程。以 钻为手段，以探为目的。
一、煤矿井下探放水钻探基础知识
冲击工程钻机
回转型岩心钻机
％，占死亡人数的83.8％；地表水水害事故32起，死亡111人；承压含
水层水水害事故43起，死亡16人。
目 录
煤矿井下探放水钻探基础知识 井下探放水钻探技术及质量管理
煤矿 井下探放水 钻探技术
井下探放水钻探作业效率分析 煤矿井下探放水钻探安全管理 岩 石 硬 度 与 可 钻 性 煤 矿 探 放 水
冲击回转型潜孔钻机
一、煤矿井下探放水钻探基础知识
潜孔定向钻进
在定向钻进施工中，一般为了达到钻头 沿设计的轨迹前行，往往使用螺杆钻具，螺 杆钻具根据数据传输方式分为有线和无线。 其钻头体上部连接一个液压马达（螺杆）， 高压液体由高压泵通过钻杆被输送到螺杆内， 高压液体驱动螺杆内的液压马达回转，从而 带动孔底钻头回转以克取岩石。这个螺杆钻 具从另一个角度上说也是潜孔钻具，其钻进 方式也叫潜孔钻进。
煤矿井下探放水钻探技术
主讲程师 省级知名教师 原国有陕西 彬县庙沟煤矿总工程师、矿长。 现任彬县煤矿安 全培训中心专职教师；国家示范建设《采矿技术》 专业课题研究组组副组长。先后参与省、国家级 教材及试题库的建设审编工作，三十多年来为省 内外煤矿企业培养技术 骨干及管理人员20000多 名。主要编著有《煤矿机械》《煤矿开采方法》 《煤矿瓦斯防治技术》《煤矿采掘机械》《煤矿 安全资格考试指南》《煤矿瓦斯地质》《煤矿钻 机工》《天车司机》等教材。
本 课目的
煤矿井下钻探的应用：
1、《煤矿防治水规定》(国家安全生产监督管理总局令第28号)第3条规定：防 治水工作应当坚持预测预报、有疑必探、先探后掘、先治后采的原则， 采取防、堵、疏、排、截的综合治理措施。
2、陕西省煤矿水害事故统计：1949～2014年共发生水害事故165起，死
亡982人。其中老空水水害事故91起，死亡755人，占事故起数的63.5
1470转/分
一、煤矿井下探放水钻探基础知识
5、井下探放水钻探常用设备
钻孔深度m: 300 开孔直径mm: Φ135、 Φ155 终孔直径mm: Φ95 钻杆尺寸mm: Φ63、 Φ73 钻孔倾角(°): 0～±90 输出转速r/min: 65/150 输出转矩N •m： 2300/1000 最大给进力kN 100 最大起拔力kN 70 正常给进速度m/min 0～1.2 给进行程mm 850 工作压力Mpa: 13（旋转）/11（给进） 电机功率kW 37 380/660V 防爆型电 机 外形尺寸m: 2.3×1.0×1.3 整机重量kg: 2000（不含钻杆）
ZLJ2350(原SGZL-3B、3A)钻机
ZDY1500T（MK-5）钻机
一、煤矿井下探放水钻探基础知识
5、井下探放水钻探常用设备
ZLJ2350(原SGZL-3B、3A)
主要技术参数 1、钻进能力 钻孔孔深 300m, 终孔直径： Φ91mm 钻孔角度范围 0-360° 2、孔内钻杆直径 Φ42、Φ50 Φ53mm 3、回转器: 给进力 22.5KN;提升力 36KN 5、卷扬机 行式 行星齿轮式,最大提升能力 2000kg 钢丝绳直径 13mm 6 、钻机平移行程 350mm 7、、油泵 型号 GB-Fa25c-FL 齿轮泵,额定压力 16Mpa 8、动力机 防爆电机型号 YBK180M-4(使用电压：380-660V),额定功率 18.5KW 额定转速 9、钻机重量（不含动力） 920 kg 10 、外形尺寸（长×宽×高） 1800×1095×1562mm
4、井下探放水钻探基本原理
（1）地面钻探的4大系统
凿岩系统（钻杆、钻头） 动力系统（动力机和钻机） 冲洗液循环系统（泥浆泵、管路、钻杆 和钻孔） 提升系统（钻机、滑车、钢丝绳、钻机 卷扬机）
一、煤矿井下探放水钻探基础知识
4、井下探放水钻探基本原理
（2）井下钻探的4大系统
凿岩系统（钻杆、钻头） 动力系统（动力机和钻机）
冲洗液循环系统（泥浆泵、管
路、钻杆和钻孔） 提升系统（钻探、滑车、钢丝 绳、钻机卷扬机）
一、煤矿井下探放水钻探基础知识
4、井下探放水钻探基本原理
一、煤矿井下探放水钻探基础知识
4、井下探放水钻探基本原理
一、煤矿井下探放水钻探基础知识
4、井下探放水钻探基本原理
一、煤矿井下探放水钻探基础知识
5、井下探放水钻探常用设备
一、煤矿井下探放水钻探基础知识
3、钻探的分类
（1）按照钻探目的分： 地质钻探
（煤田地质钻探、 水文地质钻探）
水文水井钻探 工程勘察钻探 石油钻探
一、煤矿井下探放水钻探基础知识
3、钻探的分类
（2）按照钻头克取岩石的方式： 回转式 冲击式 冲击回转式 （3）按照取芯与否分： 取芯钻探 无芯钻探
一、煤矿井下探放水钻探基础知识
一、煤矿井下探放水钻探基础知识
5、井下探放水钻探常用设备
一、煤矿井下探放水钻探基础知识
5、井下探放水钻探常用设备
一、煤矿井下探放水钻探基础知识
5、井下探放水钻探常用设备
注（泥）浆泵分类
按照作用方式： 单作用往复式泵 双作用往复式泵 按泵的缸数 单缸泵 双缸泵 多缸泵 按照泵量 恒量泵和变量泵 按照注浆压力 低压注浆泵：＜3.0Mpa 中压注浆泵：3.0-10.0Mpa 高压注浆泵：10.0MPa-30Mpa 超高压注浆泵：＞30Mpa
ZDY2300T钻机
一、煤矿井下探放水钻探基础知识
5、井下探放水钻探常用设备
LHN7.0型便携式注浆泵 （低压注浆泵）
3ZSB型高压注浆泵 （高压注浆泵）
NBB260/7泥浆泵 （中压注浆泵）
一、煤矿井下探放水钻探基础知识
5、井下探放水钻探常用设备
注（泥）浆泵工作原理
常用的泥浆泵为往复式泵， 分为活塞式或柱塞式。由动力机 带动泵的曲轴回转﹐曲轴通过十 字头再带动活塞或柱塞在泵缸中 做往复运动。在吸入和排出阀的 交替作用下﹐实现压送与循环冲 洗液的目的。
基 础 知 识
煤 矿 井 下 探 放 水 钻 探
一、煤矿井下探放水钻探基础知识
1、综合探测技术手段 钻探、物探、化探 （水文地质实验） 2、钻探定义 是用钻机设备从地表向地下钻进成孔， 从而达到所要任务的工程施工工程。以 钻为手段，以探为目的。
一、煤矿井下探放水钻探基础知识
冲击工程钻机
回转型岩心钻机
％，占死亡人数的83.8％；地表水水害事故32起，死亡111人；承压含
水层水水害事故43起，死亡16人。
目 录
煤矿井下探放水钻探基础知识 井下探放水钻探技术及质量管理
煤矿 井下探放水 钻探技术
井下探放水钻探作业效率分析 煤矿井下探放水钻探安全管理 岩 石 硬 度 与 可 钻 性 煤 矿 探 放 水
冲击回转型潜孔钻机
一、煤矿井下探放水钻探基础知识
潜孔定向钻进
在定向钻进施工中，一般为了达到钻头 沿设计的轨迹前行，往往使用螺杆钻具，螺 杆钻具根据数据传输方式分为有线和无线。 其钻头体上部连接一个液压马达（螺杆）， 高压液体由高压泵通过钻杆被输送到螺杆内， 高压液体驱动螺杆内的液压马达回转，从而 带动孔底钻头回转以克取岩石。这个螺杆钻 具从另一个角度上说也是潜孔钻具，其钻进 方式也叫潜孔钻进。
煤矿井下探放水钻探技术
主讲程师 省级知名教师 原国有陕西 彬县庙沟煤矿总工程师、矿长。 现任彬县煤矿安 全培训中心专职教师；国家示范建设《采矿技术》 专业课题研究组组副组长。先后参与省、国家级 教材及试题库的建设审编工作，三十多年来为省 内外煤矿企业培养技术 骨干及管理人员20000多 名。主要编著有《煤矿机械》《煤矿开采方法》 《煤矿瓦斯防治技术》《煤矿采掘机械》《煤矿 安全资格考试指南》《煤矿瓦斯地质》《煤矿钻 机工》《天车司机》等教材。
本 课目的
煤矿井下钻探的应用：
1、《煤矿防治水规定》(国家安全生产监督管理总局令第28号)第3条规定：防 治水工作应当坚持预测预报、有疑必探、先探后掘、先治后采的原则， 采取防、堵、疏、排、截的综合治理措施。
2、陕西省煤矿水害事故统计：1949～2014年共发生水害事故165起，死
亡982人。其中老空水水害事故91起，死亡755人，占事故起数的63.5
1470转/分
一、煤矿井下探放水钻探基础知识
5、井下探放水钻探常用设备
钻孔深度m: 300 开孔直径mm: Φ135、 Φ155 终孔直径mm: Φ95 钻杆尺寸mm: Φ63、 Φ73 钻孔倾角(°): 0～±90 输出转速r/min: 65/150 输出转矩N •m： 2300/1000 最大给进力kN 100 最大起拔力kN 70 正常给进速度m/min 0～1.2 给进行程mm 850 工作压力Mpa: 13（旋转）/11（给进） 电机功率kW 37 380/660V 防爆型电 机 外形尺寸m: 2.3×1.0×1.3 整机重量kg: 2000（不含钻杆）
