消防图纸会审要点
消防图纸会审
消防图纸会审消防图纸会审是指在建造设计或者施工过程中，对消防图纸进行审核和审查的一项重要工作。
通过对消防图纸的会审，可以确保建造物的消防设施和消防系统的设计符合相关法律法规和标准要求，以保障人们的生命财产安全。
本文将从五个大点来阐述消防图纸会审的重要性和具体内容。
一、消防图纸会审的重要性1.1 提高消防设施的合理性和可行性1.2 避免设计和施工中的消防安全隐患1.3 提前发现和解决消防系统设计中的问题1.4 保障建造物的消防安全性能1.5 符合国家和地方消防法规的要求二、消防图纸会审的具体内容2.1 检查消防设施的布置和位置是否合理2.2 验证消防系统的设计和功能是否符合要求2.3 确认消防设备的类型和数量是否满足需求2.4 检查消防通道和疏散设施的设置是否合理2.5 审查消防图纸中的建造材料和防火构造设计三、消防图纸会审的流程3.1 提交消防图纸和相关资料3.2 组织专家对消防图纸进行评审3.3 发现问题并提出修改意见3.4 修改并重新提交图纸3.5 最终通过会审并获得批准四、消防图纸会审的注意事项4.1 严格按照像关法规和标准进行会审4.2 需要与相关部门和专家进行沟通和协调4.3 审查过程中要注重细节和全面性4.4 需要保持会审记录和意见的准确性和完整性4.5 会审结果应及时反馈给设计单位和相关人员五、消防图纸会审的效益5.1 提高建造物的消防安全性能5.2 避免因设计和施工问题导致的事故和损失5.3 保障人们的生命财产安全5.4 促进建造行业消防安全管理的规范化5.5 增强社会对建造消防安全的信心综上所述，消防图纸会审是建造设计和施工过程中不可或者缺的一环。
通过会审，可以提高消防设施的合理性和可行性，避免安全隐患，保障消防安全性能。
在会审过程中，需要对消防设施、消防系统、消防通道等进行详细的检查和审查。
会审的流程应按照规定进行，注意事项要严格遵守。
消防图纸会审的效益是显而易见的，它能提高建造物的消防安全性能，保障人们的生命财产安全，促进消防安全管理的规范化。
消防图纸会审
消防图纸会审标题：消防图纸会审引言概述：消防图纸会审是指对建造工程的消防设计图纸进行审核和评审的过程。
通过消防图纸会审，可以确保建造物的消防系统设计符合相关法规和标准，提高建造物的消防安全性。
本文将从五个方面详细阐述消防图纸会审的重要性以及具体内容。
一、法规和标准的遵循1.1 消防法规的要求：消防图纸会审需要确保消防系统设计符合国家和地方的消防法规要求，包括建造物的布局、消防通道、疏散措施等。
1.2 消防标准的遵循：会审过程中需要检查消防系统设计是否符合相关的消防标准，如建造设计规范、消防设施设计标准等。
1.3 安全性评估：会审还需要对消防系统的安全性进行评估，确保设计的消防系统能够在火灾发生时有效地控制火势和保障人员的安全疏散。
二、消防设备和系统的合理性2.1 消防设备的选择：会审过程中需要评估消防设备的选择是否合理，包括灭火器、喷淋系统、疏散通道等，确保其能够满足建造物的消防需求。
2.2 消防系统的布局：会审还需要检查消防系统的布局是否合理，包括消防水源、消防泵房、消防水带等，确保消防系统能够覆盖整个建造物。
2.3 系统的可靠性：会审还需要评估消防系统的可靠性，包括消防设备的备份、自动报警系统的灵敏度等，确保系统在火灾发生时能够及时启动并正常运行。
三、消防通道和疏散措施3.1 疏散通道的设置：会审过程中需要评估疏散通道的设置是否符合要求，包括楼梯、安全出口、疏散楼梯间等，确保人员能够快速安全地疏散。
3.2 疏散标识的设置：会审还需要检查疏散标识的设置是否清晰明确，包括疏散指示标志、安全出口标识等，确保人员在火灾发生时能够快速找到疏散通道。
3.3 疏散设施的完善：会审还需要评估疏散设施的完善程度，包括疏散门的开启方向、疏散楼梯的宽度等，确保疏散设施能够满足人员疏散的需求。
四、消防图纸的完整性和准确性4.1 图纸的完整性：会审过程中需要检查消防图纸的完整性，包括平面图、剖面图、消防设备布置图等，确保图纸中包含了所有必要的信息。
消防图纸会审
消防图纸会审消防图纸会审是指在建造设计过程中，对消防图纸进行全面细致的审核和评审，以确保建造物的消防设施和消防设备的设计符合相关法规和标准，保障建造物的消防安全。
一、会审内容1. 消防图纸的完整性和准确性：会审人员需要对消防图纸的完整性进行检查，确保图纸上的所有消防设施和设备都有详细的标注和说明，同时要核对图纸上的尺寸和比例是否准确。
2. 消防设施和设备的布置：会审人员需要子细检查消防设施和设备的布置是否满足相关法规和标准的要求，例如灭火器、消防栓、喷淋系统等的位置和数量是否合理。
3. 消防通道和疏散设施：会审人员需要核对消防通道和疏散设施的设计是否符合相关法规和标准，例如楼梯的宽度、扶手的高度等是否满足安全要求。
4. 火灾报警系统和自动喷水灭火系统：会审人员需要对火灾报警系统和自动喷水灭火系统的设计进行评审，确保其可靠性和有效性，以及与其他消防设施的配合是否合理。
5. 消防水源和供水系统：会审人员需要核对消防水源和供水系统的设计是否满足消防需要，例如消防水池的容量、消防水泵的流量等是否符合要求。
6. 防烟排烟系统：会审人员需要对防烟排烟系统的设计进行评审，确保其能够有效排烟和隔烟，保障人员的安全疏散。
7. 其他消防设施和设备：会审人员还需要对其他消防设施和设备的设计进行评审，例如防火门、防火卷帘门、防火窗等是否符合相关要求。
二、会审流程1. 准备会审材料：会审人员需要准备好消防图纸、相关法规和标准、会审记录表等会审所需的材料。
2. 召开会审会议：会审人员组织召开会审会议，参会人员包括建造设计师、消防工程师、消防设备供应商等相关人员。
3. 逐项评审：会审人员按照会审内容逐项进行评审，对每一项进行讨论和检查，并记录评审结果。
4. 提出修改意见：会审人员根据评审结果提出修改意见，要求设计师进行相应的调整和修改。
5. 修改后的会审：设计师对图纸进行修改后，会审人员再次进行会审，核对修改是否符合要求。
6. 会审记录和报告：会审人员记录会审过程和结果，并撰写会审报告，报告中包括会审意见和建议。
消防图纸会审

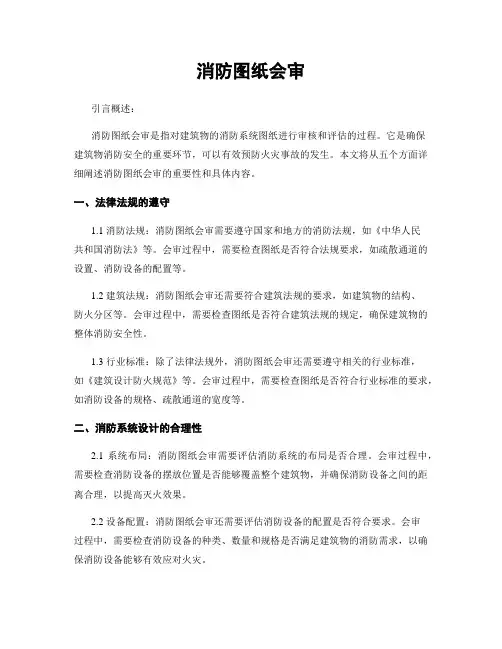

消防图纸会审引言概述：消防图纸会审是指对建筑物的消防系统图纸进行审核和评估的过程。
它是确保建筑物消防安全的重要环节，可以有效预防火灾事故的发生。
本文将从五个方面详细阐述消防图纸会审的重要性和具体内容。
一、法律法规的遵守1.1 消防法规：消防图纸会审需要遵守国家和地方的消防法规，如《中华人民共和国消防法》等。
会审过程中，需要检查图纸是否符合法规要求，如疏散通道的设置、消防设备的配置等。
1.2 建筑法规：消防图纸会审还需要符合建筑法规的要求，如建筑物的结构、防火分区等。
会审过程中，需要检查图纸是否符合建筑法规的规定，确保建筑物的整体消防安全性。
1.3 行业标准：除了法律法规外，消防图纸会审还需要遵守相关的行业标准，如《建筑设计防火规范》等。
会审过程中，需要检查图纸是否符合行业标准的要求，如消防设备的规格、疏散通道的宽度等。
二、消防系统设计的合理性2.1 系统布局：消防图纸会审需要评估消防系统的布局是否合理。
会审过程中，需要检查消防设备的摆放位置是否能够覆盖整个建筑物，并确保消防设备之间的距离合理，以提高灭火效果。
2.2 设备配置：消防图纸会审还需要评估消防设备的配置是否符合要求。
会审过程中，需要检查消防设备的种类、数量和规格是否满足建筑物的消防需求，以确保消防设备能够有效应对火灾。
2.3 系统互联：消防图纸会审还需要评估消防系统的互联性。
会审过程中，需要检查各个消防设备之间的连接方式是否合理，以确保在火灾发生时能够及时传递报警信号并进行联动控制。
三、疏散通道和安全出口的设置3.1 疏散通道：消防图纸会审需要评估疏散通道的设置是否合理。
会审过程中，需要检查疏散通道的宽度、长度和数量是否满足人员疏散的需求，并确保通道畅通无阻。
3.2 安全出口：消防图纸会审还需要评估安全出口的设置是否符合要求。
会审过程中，需要检查安全出口的位置、数量和标识是否满足人员疏散的需求，并确保安全出口易于识别和使用。
3.3 防烟措施：消防图纸会审还需要评估防烟措施的设置是否合理。
消防图纸会审

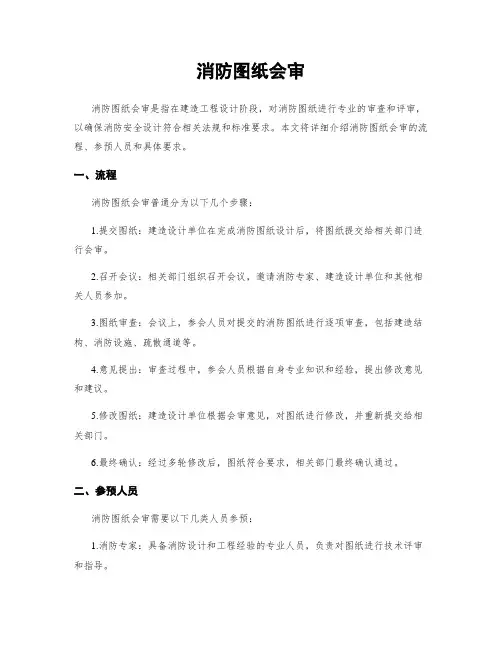

消防图纸会审消防图纸会审是指在建造工程设计阶段，对消防图纸进行专业的审查和评审，以确保消防安全设计符合相关法规和标准要求。
本文将详细介绍消防图纸会审的流程、参预人员和具体要求。
一、流程消防图纸会审普通分为以下几个步骤：1.提交图纸：建造设计单位在完成消防图纸设计后，将图纸提交给相关部门进行会审。
2.召开会议：相关部门组织召开会议，邀请消防专家、建造设计单位和其他相关人员参加。
3.图纸审查：会议上，参会人员对提交的消防图纸进行逐项审查，包括建造结构、消防设施、疏散通道等。
4.意见提出：审查过程中，参会人员根据自身专业知识和经验，提出修改意见和建议。
5.修改图纸：建造设计单位根据会审意见，对图纸进行修改，并重新提交给相关部门。
6.最终确认：经过多轮修改后，图纸符合要求，相关部门最终确认通过。
二、参预人员消防图纸会审需要以下几类人员参预：1.消防专家：具备消防设计和工程经验的专业人员，负责对图纸进行技术评审和指导。
2.建造设计单位：负责进行消防图纸的设计和修改，根据会审意见进行相应的调整。
3.相关部门：如消防部门、建设部门等，负责组织会审，提供法规和标准要求，并最终确认图纸是否通过。
4.其他相关人员：如建造业主、工程监理等，根据需要参预会审，提供相关意见和建议。
三、具体要求消防图纸会审的具体要求包括以下几个方面：1.符合法规和标准：消防图纸应符合国家和地方相关法规和标准的要求，如《建造设计防火规范》、《建造设计疏散规范》等。
2.消防设施设置：图纸应明确标注消防设施的位置、类型和数量，如灭火器、消防栓、自动喷水灭火系统等。
3.疏散通道设计：图纸应合理设计疏散通道，包括楼梯、走廊、安全出口等，确保人员在火灾发生时能够快速疏散。
4.消防电气设计：图纸应标注消防电气设备的位置和布置，如火灾报警器、紧急广播系统等，确保消防设备的正常运行。
5.防火分区设计：图纸应将建造划分为不同的防火分区，并明确标注防火墙、防火门等防火隔离措施。
消防图纸会审
消防图纸会审消防图纸会审是指对建造工程消防系统图纸进行审查和评审的过程，以确保消防系统设计符合相关法规和标准要求，保障建造物在火灾发生时的安全性和可靠性。
消防图纸会审通常由建造设计单位、消防设计单位、建设单位、消防监管部门等相关单位参预。
一、会审人员和组织消防图纸会审应由具备相关专业知识和经验的人员组成，包括建造设计师、消防设计师、结构工程师、给排水工程师、电气工程师、消防监管人员等。
会审组织应由建设单位或者消防监管部门负责组织，并确定主持人和记录员。
二、会审内容1. 消防系统设计是否满足法规和标准要求，包括建造消防设施、火灾自动报警系统、消防给水系统、消防疏散通道等；2. 消防系统布置是否合理，消防设备的位置、数量、容量是否满足实际需要；3. 消防系统的连通性和互锁性是否良好，各个系统之间的协调性和配合性是否合理；4. 消防设备的选择是否符合要求，设备的性能参数是否满足设计要求；5. 消防管道、电缆、路线等布置是否符合规范要求，是否存在交叉、阻塞、过长等问题；6. 消防系统的运行和维护管理是否便利，设备的检修通道、操作空间是否合理；7. 消防系统的施工和验收是否符合相关规定，是否存在施工质量问题。
三、会审流程1. 会前准备：建设单位或者消防监管部门提供消防图纸、设计说明和相关资料，会审组织确定会审时间、地点和参会人员；2. 会议召开：主持人宣布会议开始，确认参会人员和议程，由设计单位代表介绍设计方案，其他参会人员对设计方案进行逐项审查和讨论；3. 记录和整理：记录员对会议内容进行记录，包括参会人员意见、建议和决议，整理出会议记要；4. 会后汇总：会审组织将会议记要发送给参会人员，汇总各方意见和建议，形成会审意见书；5. 会审意见反馈：会审意见书由建设单位或者消防监管部门反馈给设计单位，要求其进行修改和完善；6. 修改和完善：设计单位根据会审意见进行修改和完善，形成最终的消防图纸。
四、会审要求1. 会审应严格按照像关法规和标准进行，确保消防系统设计的合法性和合规性；2. 会审人员应保持客观、公正的态度，遵循专业原则，提出合理的意见和建议；3. 会审意见应明确具体，针对性强，提出合理的改进措施；4. 会审意见书应及时反馈给设计单位，并要求其在规定时间内进行修改和完善；5. 设计单位应积极响应会审意见，及时进行修改和完善，并确保最终的消防图纸符合要求。
消防图纸会审
消防图纸会审消防图纸会审是指在建造设计过程中，对消防图纸进行全面审查和评估，以确保建造物的消防设施和系统设计符合相关法规和标准要求，能够有效预防和控制火灾，并确保人员的生命安全和财产安全。
一、会审目的和原则：消防图纸会审的目的是为了保障建造物的消防安全，确保消防设施和系统的设计合理、完善，并符合相关法规和标准要求。
会审的原则包括全面性、科学性、合理性、可行性和可靠性。
二、会审内容：1. 消防设施和系统设计：审查消防水源、消防水系统、消防给水管道、消防水泵、消防栓、消防水炮、消防水箱等消防设施的设计是否符合规范要求，是否满足建造物的消防需求。
2. 火灾报警系统设计：审查火灾报警控制室、火灾报警主机、火灾报警探测器、报警按钮、声光报警器等火灾报警系统的设计是否合理，是否能够及时、准确地发现火灾。
3. 自动喷水灭火系统设计：审查自动喷水灭火系统的设计是否满足建造物的消防需求，是否能够及时、有效地灭火。
4. 气体灭火系统设计：审查气体灭火系统的设计是否合理，是否能够快速、有效地灭火，并确保人员的安全。
5. 疏散通道和安全出口设计：审查疏散通道和安全出口的设计是否符合规范要求，是否能够保证人员在火灾发生时快速、安全地疏散。
6. 防烟排烟系统设计：审查防烟排烟系统的设计是否合理，是否能够有效排除火灾烟气，保证人员疏散时的安全。
7. 消防电源设计：审查消防电源的设计是否合理，是否能够保证消防设施和系统在停电情况下正常运行。
三、会审程序：1. 提交图纸：建造设计单位将消防图纸提交给消防设计单位。
2. 会审组成：会审由消防设计单位的专业人员组成，包括消防工程师、建造设计师、结构工程师等。
3. 会审时间和地点：确定会审的时间和地点，并通知相关人员参加会审。
4. 会审过程：会审过程中，会审人员根据消防图纸的内容逐项进行审查和评估，提出意见和建议。
5. 会审记录：会审人员将会审过程中的意见和建议记录下来，形成会审记录。
消防图纸会审
消防图纸会审消防图纸会审是指对建筑设计图纸中的消防设施和消防安全措施进行审查和评审的过程。
通过会审，可以确保建筑物的消防设施和安全措施符合相关法规和标准，从而保障人员的生命安全和财产安全。
会审的目的是发现和解决消防设计中存在的问题和缺陷，确保消防设施的合理性和有效性。
会审的参与人员通常包括建筑设计师、消防工程师、建筑审查人员等专业人士。
他们会根据相关法规和标准，对消防图纸中的消防设备、疏散通道、烟气排放等方面进行细致的检查和评估。
在消防图纸会审过程中，需要注意以下几个方面：1. 消防设备：会审人员会检查建筑物中的消防设备是否满足要求，包括消防水源、灭火器、喷淋系统等。
他们会评估这些设备的数量、位置和使用方式是否合理，以及是否能够有效地应对火灾。
2. 疏散通道：会审人员会检查建筑物中的疏散通道是否符合要求，包括楼梯、走廊、出口等。
他们会评估通道的宽度、高度、坡度等参数是否满足规定，以及是否能够保证人员在火灾发生时快速、安全地撤离。
3. 火灾隔离：会审人员会检查建筑物中的火灾隔离措施是否合理，包括防火墙、防火门等。
他们会评估这些措施的材料、结构和位置是否符合规定，以及是否能够有效地防止火势蔓延。
4. 烟气排放：会审人员会检查建筑物中的烟气排放系统是否符合要求，包括排烟口、排烟道等。
他们会评估这些系统的位置、尺寸和通风效果是否能够有效地排除烟气，保证人员的呼吸安全。
在会审过程中，会审人员会根据自己的专业知识和经验，对图纸中的消防设施和安全措施进行评估和改进建议。
他们会提出具体的修改意见，以确保消防设计的合理性和有效性。
总结起来，消防图纸会审是一项非常重要的工作，它能够发现和解决消防设计中存在的问题和缺陷，确保建筑物的消防设施和安全措施符合相关法规和标准。
通过会审，可以提高建筑物的消防安全性，保障人员的生命安全和财产安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图纸会审要点
摘要：施工图会审是施工管理工作中施工准备阶段的一项重要技术工作，是建设的基本要求。
目的是减少施工图的差错，确保工程质量和施工顺利进行，降低建设资金。
在审核图纸时，应尽量提出图纸中的问题，以便设计人员对问题做出修改和补充。
本人就对消防专业的几个系统的图纸会审要点进行探讨。
关键词：图纸会审、泡沫灭火系统、消火栓給水系统、自动喷水灭火系统
摘自：互联网文件
泡沫灭火系统图纸会审要点
泡沫灭火系统：
1、泡沫混合液支干管道控制阀距储罐偏近，且不易操作。
2、混合液管道上未设置泡沫栓
3、计算混合液数量未泡沫消火栓用量和管道容积考虑在内
4、管网最低处未设置泄放装置
5、路最高部位未设置自动排气阀
气体灭火系统：
1、灭火强度及灭火剂量无准确计算书
2、对围构物件的抗压强度考虑较少
3、对防护区的分隔要求考虑较少
对于三层设置的防护区，对吊顶以上及地板下的防护区的分隔应按照大空间（天花板以下部分）的要求进行严格分隔。
对于单层喷头布置：吊顶以上部位的分隔规范尚未明确规定，要看灭火剂量的设计量是否考虑到吊顶以上部分的空间。
4、对探测器的组合布置考虑较少
对于地板下的探测器由于空调送风后气流的影响,故探测器应向上安装。
5、气体灭火系统的联动问题
系统设计时未考虑相应的联动控制，关闭开口，停止风机等功能。
6、气体灭火场所排烟联动控制
气体灭火实质是在被保护区内释放灭火气体，浓度达到一定值后扑灭火灾。
显然，气体灭火场所在火灾时，应为封闭场所，除应关闭门窗及通风设施外，排烟设施也不能开。
这与一般灭火场所是不同的。
现代建筑中，有许多采用了玻璃幕墙等固定窗扇的建筑，有些是以洁净防护等功能要求而设计的封闭性建筑，其中有些房间属设置机械排烟设施的场所，有些又属设置气体灭火装置的场所。
显然，就出现了在气体灭火场所设置的排烟设施，若对规范不加以分析，要求在发生火灾时应联控开启排烟设施；这样做，从灭火实效看是不合理的。
因此，对规范使用的场所设计时要具体分析。
消火栓給水系统图纸会审要点
消火栓給水系统：
1、消防水池
（1）消防水池的有效容量偏小
对建筑物火灾延续时间、室内消火栓用水量选用错误。
老工程改造后，增设喷淋系统，水池容量没有增加。
（2）合用水池无消防专用的技术措施
有些工程的消防用水与生产、生活合用水池，以防止水质变坏；但未设计消防专用措施。
合用水池的专用措施常用的有下面图示三种：合用水池的技术措施
（3）较大容量水池无分格措施
消防水池如超过1000m3的消防水池，所对应的建筑危险性或重要性比较大，消防水池有了分格措施后，消防水池清洗期间仍有一半消防水源，确保建筑物的安全。
2、消防水泵
（1）消防水泵流量偏小
消防泵流量偏小不能满足室内消防用水量的要求。
（2）消防水泵扬程偏大
消防泵的扬程偏大对管网工作不利。
（3）一组消防水泵只有一根吸水管
有的工程一组消防水泵只有一根吸水管，当吸水管检修时，整个系统瘫痪。
（4）一组消防水泵只有一根出水管
和消防水泵的吸水管一样，如果一组消防水泵只有一根出水管，就会降低消防系统的可靠性。
（5）水泵出水管上无压力表、无试验放水阀、无泄压阀
消防水泵出水管装有压力表，试验放水阀，在检查站消防泵时，可使消防泵的出水不进入管网，使管网免受超压和水锤的影响。
由于发生初期火灾时启动消防泵后管网会超压，且会产生水锤效应，停泵时也会产生水锤效应。
出水管上设置泄压阀后能泄压且能减小水锤效应。
（6）引水装置设置不正确
① 吸水管设引水罐，
② 吸水管上设底阀，高位水箱补渗水。
在消防工程检测中我们发现有三种不
（7）水泵的吸水管的管径偏小
有些设计选用管径偏小,水泵的流量达不到设计值。
3、增压设施
（1）增压泵的流量偏大
4、水泵接合器
（1）水泵接合器与室外消火栓或消防水池的取水口距离大于40m
（2）水泵接合器的数量偏少
（3）水泵接合器未分区设置
5、减压装置的设置
（1）栓口动压大于0.5Mpa的未设减压装置
（2）减压孔板孔径偏小有些设计如某办公楼，B2-1F选用减压板为
D/d=65/14,启动消防泵后，实测动水压力为0.12Mpa，充实水柱〈10m，不利于灭火。
6、消火栓按钮
（1）消火栓按钮功能不齐
常见错误有4 种类型。
a、消火栓按钮不能直接启泵，只能通过联动控制器启动消防水泵。
b、消火栓按钮启动后无确认信号。
c、消火栓按钮不能报警，显示所在部位。
d、消火栓按钮通过220V 强电启泵。
（2）临时高压给水系统部分消火栓箱内未设置直接启泵按钮
7、消防水箱
（1）屋顶合用水箱无直通消防管网水管
（2）合用水箱无消防水专用措施
（3）消防水箱出水管上未设单向阀。
8、屋顶未设检查用的试验消火栓
自动喷水灭火系统图纸会审要点
自动喷水灭火系统：
1、消防水池（可参见消火栓系统）
2、消防水泵（可参见消火栓系统）
3、稳压系统
（1）稳压泵的选型许多工程中稳压泵的流量偏大。
（2）稳压泵的位置
有些设计人员在高位水箱处设置稳压泵，就近接入自动喷水灭火系统的立管顶部，此种方式存在的问题是：当喷头受热爆炸后，阀后压力降低，稳压泵启动后，仅能使湿式报警阀后的管网压力升高，故不能开启阀瓣，因此压力开关没有讯号启动喷淋泵。
4、水泵接合器
（1）水泵接合器的设置
（2）水泵接合器的设计数量偏少的也较多。
5、减压装置的设置有些设计人员在设计高层建筑物自动喷水灭火系统未予考虑。
6、湿式报警阀
（1）湿式报警阀的设置
许多工程在设计报警阀的地点时，考虑不周全。
（2）供水控制阀
有些工程在设计时未设置供水控制阀。
7、水流指示器
水流指示器前应安装信号阀，与水流指示器间的距离不宜小于300mm，大部分工程中均未设计信号阀。
8、末端试验装置
末端试验装置包括试验阀、压力表、排水管，试验管径不小
于25mm。
许多工程中末端试验装置管径<25mm，
9、系统联动试验末端试验阀打开，压力表读数应不小于0.049MPa，许多工程最不利点放水试验时，压力表读数小于0.049MPa。
这是因为设计时未考虑最不利点的动水压力。
10、喷头
宽度大于1.2m的风管腹面下应设喷头。
但多数设计单位在工种的会签中遗漏此项。
设计人员在设计喷头布置时，除了考虑满足上述规范要求外，还应考虑喷头与大功率发热灯具和通风管风口的距离不应过近，以免系统运行后出现喷头被大功率发热灯具散发的热量引起误动作喷水；当喷头离送风口太近喷水灭火时，喷出的水被从通风管风口出来的风吹离正常洒水范围。
所以设计人员在喷头布置设计时就应与其它专业设计人员共同会商。
11、消防水箱
（1）、（2）、（3）、（4）点可参见消火栓系统
（5）在消防水箱出水管处设置的止回阀与水箱底的垂直距离太小（通常不足 1m），使放水试验时，水流指示器不能报警。
12、泄压阀某些工程在水泵的出水管上未装设泄压阀。
13、固定托座和固定支架
设计人员在自动喷水灭火系统设计的同时计算出荷载，并依据此值设计出配水立管底部的专用承重托座，且同时还应会同建筑结构专业的设计人员验算建筑结构部件能否承受此托座传递过来的荷载
14、套管与所穿管道间隙密实填料的选择设计人员在设计自动喷水灭火系统时就应把套管填充材料选定下来。
选择玻璃纤维布代替石棉作套管间隙填充材料较好。
15、压力开关水力警铃误报警，有些误报问题往往是因为设计原因造成的
（1）直接由市政水作稳压由于市政水压力波动大，而湿式报警阀本质上是一只止回阀，只允许水单方向流动。
当市政水处于低压时，湿式报警阀处于关闭状态，那么在市政水压力升高，P1F1>P2F2时湿式报警阀即打开，引起误报。
(2) 采用稳压泵稳压。
如果稳压泵补水平缓，始终使阀瓣小角度开启向管网补水，即不会发生"误报"。
如果补水速率过大，一开始补水，阀瓣就冲至大角度开启，即发生误报。
