什么是伸缩器 伸缩器安装 伸缩器使用范围
双法兰限位伸缩器国标
双法兰限位伸缩器国标
双法兰限位伸缩器国标是指符合国家标准设计和制造的双法兰限位伸缩器产品。
限位伸缩器是一种用于管道系统中的连接元件，它允许管道在温度、压力和振动等变化条件下进行伸缩，以避免管道系统受力过大引起破裂或泄漏。
双法兰限位伸缩器是一种具有两个法兰连接头的伸缩器，它可以连接两段管道或设备，并允许这两段管道或设备相对运动。
双法兰限位伸缩器通常由金属材料制成，具有一定的伸缩性能，能够在管道系统受到压力、温度等变化时自由伸缩，保持管道系统的正常工作状态。
国家标准对双法兰限位伸缩器的设计、制造和使用进行了规范，包括产品的尺寸、材料、性能要求等方面的要求。
符合国家标准的双法兰限位伸缩器具有良好的可靠性、密封性和耐用性，可以在各种工程项目中广泛应用，如石油、化工、天然气、电力、建筑等领域的管道系统中。
同时，国家标准也规定了双法兰限位伸缩器的检验、试验和使用要求，以确保产品的质量和安全性能。
管道伸缩器分类、特点及应用
一、伸缩器的定义伸缩器（Expansion joint）也可称为管道伸缩节、膨胀节、补偿器，伸缩接头。
伸缩节是泵、阀门，管道等设备与管道连接的新产品，通过全螺栓把它们连接起来，使其成为整体，并有一定的位移量，方便安装。
可承受管线的轴向压力。
这样就可以在安装维修时，根据现场安装尺寸进行调整，在工作时，不仅提高工作效率，而且对泵、阀们等管道设备起到一定保护作用。
伸缩器的连接形式为法兰连接，一边法兰，一边焊接。
二、伸缩器的作用伸缩器作用：补偿吸收管道轴向、横向、角向受热引起的伸缩变形；吸收设备振动，减少设备振动对管道的影响；吸收地震、地陷对管道的变形量。
因为管道的热胀冷缩，所以对于管道来说，就要产生管壁的应力和推拉力；管壁应力大小，影响管道的强度，推拉力增大，管道的固定支架就要做的很大，来承受管道伸缩所产生的推拉力；所以利用伸缩节补偿的变开量办法，以降低管壁应力和推力。
三、伸缩器按结构形式分类伸缩节（膨胀节）主要用于补偿管道因温度变化而产生的伸缩变形，也用于管道因安装调整等需要的长度补偿，按结构形式主要分为弯管式膨胀节、波纹管膨胀节和套管伸缩节 3种1、弯管式膨胀节将管子弯成U形或其他形体（下图 [弯管式膨胀节]），并利用形体的弹性变形能力进行补偿的一种膨胀节。
它的优点是强度好、寿命长、可在现场制作,缺点是占用空间大、消耗钢材多和摩擦阻力大这种膨胀节广泛用于各种蒸汽管道和长管道上。
2、波纹管膨胀节用金属波纹管制成的一种膨胀节。
它能沿轴线方向伸缩，也允许少量弯曲。
下图[波纹管膨胀节]为常见的轴向式波纹管膨胀节，用在管道上进行轴向长度补偿。
为了防止超过允许的补偿量，在波纹管两端设置有保护拉杆或保护环，在与它联接的两端管道上设置导向支架。
另外还有转角式和横向式膨胀节，可用来补偿管道的转角变形和横向变形。
这类膨胀节的优点是节省空间，节约材料，便于标准化和批量生产，缺点是寿命较短。
波纹管膨胀节一般用于温度和压力不很高、长度较短的管道上。
伸缩器原理
伸缩器原理
伸缩器是一种常见的机械装置，它能够在长度方向上伸缩，被广泛应用于各种领域，如机械制造、建筑工程、航空航天等。
它的原理基于一些简单而重要的物理学概念，下面我们将对伸缩器的原理进行详细的介绍。
首先，伸缩器的原理可以归结为两种基本的机械结构，一种是伸缩节结构，另一种是滑块结构。
伸缩节结构通常由多个金属圆筒或方管组成，这些圆筒或方管可以相互套入，从而实现伸缩。
而滑块结构则是通过滑块和导轨的相互配合，实现长度的伸缩。
其次，伸缩器的原理还涉及到一些重要的物理学概念，其中最主要的是弹簧的弹性变形原理。
在伸缩器中，通常会使用弹簧来实现伸缩的功能。
当外力作用于伸缩器时，弹簧会发生弹性变形，从而使伸缩器的长度发生变化。
这种原理在伸缩器的设计和制造中起着至关重要的作用。
此外，伸缩器的原理还与材料的物理性质有关。
在伸缩器的制造过程中，通常会选用一些具有良好弹性和耐磨性的材料，以确保伸缩器能够长时间稳定地工作。
这些材料的物理性质对伸缩器的性能有着直接的影响，因此在伸缩器的设计中需要对材料的选择进行精确的考量。
最后，伸缩器的原理还与润滑和密封技术有关。
在伸缩器的工作过程中，为了减小摩擦阻力和防止外界杂质进入，通常需要对伸缩器进行润滑和密封处理。
这些技术的应用能够有效地提高伸缩器的工作效率和使用寿命。
总的来说，伸缩器的原理涉及到机械结构、物理学原理、材料性质、润滑和密封技术等多个方面。
只有深入理解这些原理，才能够设计出高性能、稳定可靠的伸缩器产品，满足不同领域的需求。
希望通过本文的介绍，能够让大家对伸缩器的原理有一个更加深入的了解。

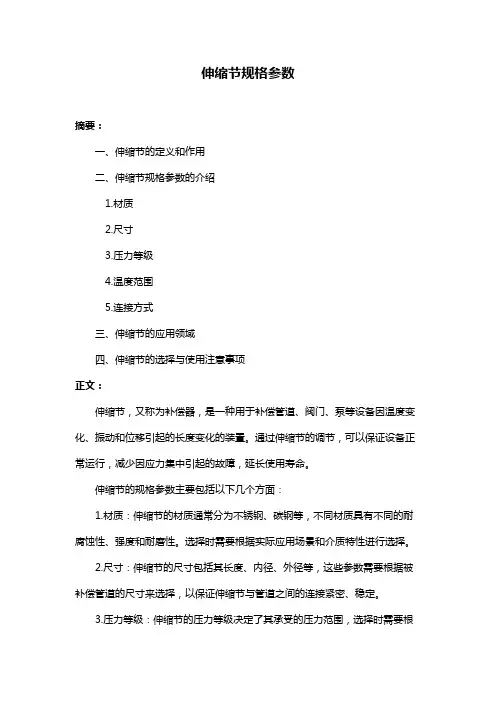

伸缩节规格参数
伸缩节规格参数摘要：一、伸缩节的定义和作用二、伸缩节规格参数的介绍1.材质2.尺寸3.压力等级4.温度范围5.连接方式三、伸缩节的应用领域四、伸缩节的选择与使用注意事项正文：伸缩节，又称为补偿器，是一种用于补偿管道、阀门、泵等设备因温度变化、振动和位移引起的长度变化的装置。
通过伸缩节的调节，可以保证设备正常运行，减少因应力集中引起的故障，延长使用寿命。
伸缩节的规格参数主要包括以下几个方面：1.材质：伸缩节的材质通常分为不锈钢、碳钢等，不同材质具有不同的耐腐蚀性、强度和耐磨性。
选择时需要根据实际应用场景和介质特性进行选择。
2.尺寸：伸缩节的尺寸包括其长度、内径、外径等，这些参数需要根据被补偿管道的尺寸来选择，以保证伸缩节与管道之间的连接紧密、稳定。
3.压力等级：伸缩节的压力等级决定了其承受的压力范围，选择时需要根据被补偿管道的压力等级来选择，以保证伸缩节在正常工作压力下不会发生变形或泄漏。
4.温度范围：伸缩节的温度范围决定了其在不同环境温度下的性能表现，选择时需要根据实际应用场景的温度范围来选择，以保证伸缩节在高温或低温环境下仍能正常工作。
5.连接方式：伸缩节的连接方式包括法兰连接、螺纹连接等，选择时需要根据实际应用场景和安装条件进行选择，以保证连接稳固、方便拆卸维修。
伸缩节广泛应用于石油、化工、冶金、船舶、航空等领域，对于保证设备的稳定运行具有重要作用。
在选择和使用伸缩节时，需要注意以下几点：1.根据实际应用场景和需求，选择合适的材质、尺寸和压力等级的伸缩节。
2.安装时，注意遵循安装说明书的要求，确保伸缩节的连接稳固、密封可靠。
伸缩器技术说明
伸缩器技术说明Dismounting Ring针对给排水系统、供气系统和污水处理工程，SUFA为全球客户提供全系列、各类型的阀门产品，同时根据要求提供定制的全套流体控制解决方案。
SUFA以其优越的阀门品质和全方位的服务赢得了至高无尚的荣誉和业界一致的赞许。
SUFA系列伸缩器采用德国先进的生产制造技术，符合中国GB标准。
具有结构简单，密封性能可靠，体积小，重量轻，安装拆卸方便，重复利用率高，适用于任何介质的管路。
更重要的是：具有补偿管道一定范围内二管子连接的位移、错位、挠曲等优点、同时可以省去管路中造价昂贵的补偿器。
该产品秉承了德国精细制造的特点，是代替法兰盘、补偿器作管道连接使用最新产品。
1、应用标准：●设计标准：GB/T12465;●压力试验标准：DIN3230和GB13927●连接法兰标准：DIN2501（符合GB17241.6标准）;●产品卫生标准：DVGW标准（最新德国标准）& GB/T17219;●紧固件执行标准：GB/T5781;2、技术规格：●公称通径：200～2200mm●公称压力：1.0 MPa 0.6MPa●壳体试验压力：1.5 MPa 0.9MPa●密封试验压力：1.1 MPa0.66MPa零泄漏设计●介质温度：≤-20～80℃3、工作原理：●松套伸缩接头安装在管道上后，拧紧螺母，弹性密封圈在螺母、压盖的作用下，依靠相互间的斜度，紧压在管子外围起密封和连接作用。
当温度变化时，管子能在接头中间自由地伸缩；当地基下沉或震动偏斜，均能确保密封无泄漏，从而达到自动补偿之目的。
●管子插入依口径而异，65～130，伸缩量50～130。
可挠度最大5°，偏心量3。
●主要用于闸阀、蝶阀、止回阀、球阀、截止阀等各种阀门及各种设备与管子的连接。
介质水、油、气等。
4、材质选用：●本体及压盖采用整体浇铸式结构，树酯砂铸造。
材质球墨铸铁GGG50，符合DIN1693要求,强度大于500MPa,延伸率大于10。
伸缩节规格参数
伸缩节规格参数【原创实用版】目录1.引言2.伸缩节的定义和作用3.伸缩节的规格参数4.伸缩节的应用领域5.结语正文【引言】在现代工业生产和工程项目中，伸缩节作为一种连接管道、阀门和泵等设备的重要部件，起着连接、支撑、补偿和密封等作用。
了解伸缩节的规格参数对于选择合适的产品和确保工程质量至关重要。
本文将详细介绍伸缩节的规格参数及其应用领域。
【伸缩节的定义和作用】伸缩节，又称膨胀节、补偿器，是一种用于补偿管道或设备因温度变化、热胀冷缩或机械位移等原因而产生的尺寸变化的装置。
伸缩节的主要作用有以下几点：1.补偿管道或设备的尺寸变化，防止因热胀冷缩或机械位移而导致的应力集中和泄漏。
2.降低系统噪音，减少管道振动。
3.便于设备安装、检修和维护。
【伸缩节的规格参数】伸缩节的规格参数主要包括以下几方面：1.公称通径：伸缩节的名义直径，通常用毫米表示。
2.工作压力：伸缩节在正常工作条件下所能承受的最大压力，单位为帕斯卡（Pa）或兆帕（MPa）。
3.公称长度：伸缩节的标准长度，通常用毫米表示。
4.伸缩量：伸缩节在温度变化或机械位移时能补偿的尺寸变化量，通常用毫米表示。
5.材质：伸缩节的主体材料，一般有碳钢、不锈钢、铸铁等。
6.密封材料：伸缩节内部密封件的材质，如橡胶、聚四氟乙烯等。
7.端部形式：伸缩节的连接方式，如螺纹连接、焊接连接等。
【伸缩节的应用领域】伸缩节广泛应用于以下领域：1.工业管道：石油、化工、冶金、电力等工业领域的管道系统。
2.市政工程：给排水、排污、燃气、热力等市政基础设施。
3.船舶制造：船舶动力系统、管路系统等。
4.核工业：核电站、核设施等。
【结语】了解伸缩节的规格参数及其应用领域有助于正确选择和使用伸缩节产品，确保工程质量和运行安全。
双法兰限位伸缩器原理
双法兰限位伸缩器原理
双法兰限位伸缩器是一种可以在安装时限定某一部位活动范围的
机械连接装置。
它由固定法兰、活动法兰、传动轴和滑块组成。
固定
法兰由两个分离的夹持体，活动法兰由一个夹持体和一个密封件组成，传动轴通过中心固定，传动轴两端固定有两个滑块，每个滑块可以在
其形状下的孔内安装定位件，以控制活动件的左右活动范围。
双法兰限位伸缩器安装时，将传动轴固定在固定法兰上，将活动
法兰夹持体安装在传动轴上，然后通过螺栓固定它们。
安装完成后，
密封件将固定法兰与活动法兰完全封闭，以防止杂物穿过它们。
然后，将定位件固定在滑块上，以限定活动件的活动范围。
双法兰限位伸缩器是机械连接装置的常用工具，它具有优良的耐
磨性和耐腐蚀性，使用寿命长，能确保该部件在一定的活动范围内达
到高稳定性。
它可用于多种应用，如机床等机械设备，以及电气设备等。
热力管道伸缩器
热力管道伸缩器热力管道伸缩器也称伸缩节、膨胀节、补偿器。
热力管道伸缩器在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能极大的方便阀门管道的安装与维修。
热力管道伸缩器由一个波纹管和结构件组成,主要用于吸收轴向位移而不能承受波纹管压力推力的膨胀节.。
热力管道伸缩器能够补偿吸收管道轴向、横向、角向热变形；起到吸收设备振动对管道的影响；吸收地震、地陷对管道的变形量。
安装注意事项1、安装前松开压盘螺栓，将伸缩器拉长至安装长度，然后对角法拧紧螺栓，切勿压偏。
2、CS热力管道伸缩器应安装在管道的直线段上两个固定支架之间，为保证伸缩器正常伸缩并防止拉脱，应没有导向支架及档件。
3、热力管道伸缩器为优质钢材制造，热力管道伸缩器使用温度为150℃－300℃。
热力管道伸缩器压力范围为1MPa、1.6MPa。
4、安装热力管道伸缩器前应先松开压盘螺栓，将热力伸缩器拉到安装长度后用对角法拧紧压盘螺栓，切勿压偏，然后，连接两端产品。
5、热力伸缩器应安装在管道直线上两个固定支架之间，以防拉脱。
技术参数公称通径DN 伸缩量最小长度Lmin 最大长度Lmax 安装长度L40 250 400 650 52550 250 400 650 52565 250 420 670 54580 250 420 670 545100 250 435 685 560125 250 435 685 560150 250 435 685 560200 260 460 720 590250 260 460 720 590300 270 490 760 625350 270 490 760 625 400 280 520 800 660 450 280 520 800 660 500 300 550 850 700 600 310 570 880 725 700 320 605 925 765 900 330 640 970 805 1000 350 700 1050 875 1200 360 740 1100 920 1400 370 780 1150 965 1600 380 820 1200 1010。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
什么是伸缩器伸缩器安装伸缩器使用范围
伸缩器也称伸缩节、膨胀节、补偿器。
伸缩器在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能极大的方便阀门管道的安装与拆卸，在管道允许伸缩量中可以自由伸缩,一旦越过其最大伸缩量就起到限位的作用,确保管道的安全运行。
伸缩器在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能极大的方便阀门管道的安装与拆卸，在管道允许伸缩量中可以自由伸缩,一旦越过其最大伸缩量就起到限位,确保管道的安全运行。
主要为保障管道安全运行，具有以下作用：补偿吸收管道轴向、横向、角向热变形；吸收设备振动，减少设备振动对管道的影响；吸收地震、地陷对管道的变形量。
1. 伸缩器为各种给排水管道、水塔、水泵、水表、阀门的安装拆换提供了极大方便，给长距离管路因温差伸缩起到了很好的调节作用。
2. 伸缩器内管材分为铸铁（ HT ）、镀锌（ DX ）和钢制（ SF ）三种。
工作压力分 PN6 、 PN10 、PN16 三种。
3. 安装前须松开压盘螺栓，将该产品拉至安装长度，然后用对角法拧紧，切勿压偏，如架空使用，两端须安装相应的固定支架。
4. 法兰连接采用 GB4216.3 － 4126.5 标准。
5. 如选用其它规格可另行生产。
伸缩器连接方式：
法兰连接、焊接两种，直埋式伸缩器（非地沟、设井安装时）一般采用焊接。
伸缩器安装注意事项：
1、伸缩器在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。
2、对带内套筒的伸缩器应注意使内套筒子的方向与介质流动方向一致，铰链型伸缩器的铰链转动平面应与位移转动平面一致。
3、需要进行“冷紧”的伸缩器，预变形所用的辅助构件应在管路安装完毕后方可拆除。
4、严禁用伸缩器变形的方法来调整管道的安装超差，以免影响伸缩器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。
5、安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。
6、管系安装完毕后，应尽快拆除波伸缩器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。
7、伸缩器所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。
8、水压试验时，应对装有伸缩器管路端部的次固定管架进行加固，使管路不发生移动或转动。
对用于气体介质的伸缩器及其连接管路，要注意充水时是否需要增设临时支架。
水压试验用水清洗液的96氯离子含量不超过25PPM。
使用范围：
由于伸缩器具有良好的综合性能，所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。
