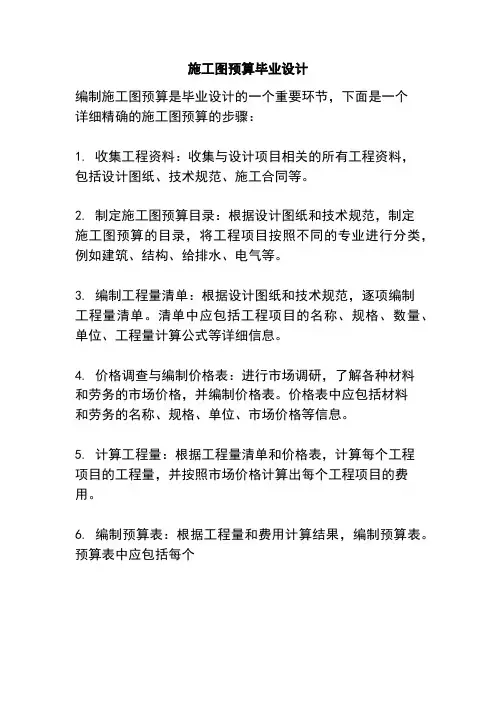

施工图预算毕业设计

某某中学学生宿舍楼施工图预算编制

1.1 施工图预算编制说明

1.1.1工程概况

本工程建筑面积4594.74平方米,建筑占地面积752.19平方米。6层框架结构,平屋面,标准层层高3.0米,建筑总高度19.8米。基础为桩基础,填充墙为加气混凝土砌块。内墙乳胶漆涂料,外墙防水面砖,屋面细石砼防水和高聚物改性沥青卷材。

1.1.2 编制依据

（1）某某中学学生宿舍楼建筑施工图纸、结构施工图、说明书和标准图集

（2）《四川省建筑工程消耗量定额（2008碎石）》

（3）《四川省装饰装修工程消耗量定额（2008碎石）》

（4）2010年9月份四川省成都市第7期土建专业各地市场参考价

（5）2010年9月份辽四川省成都市第7期装饰专业各地市场参考价

（6）03G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图》

1.1.3 编制说明

（1）基础土方按二类土考虑。

（2）挖土方时可使用档土板，采用机械挖土方。

（3）图中未标明事项按国家标准图集计算。

1.2工程量计算

本设计的工程量计算主要通过鲁班图形算量软件计算工程量。下面就砌筑工程和钢筋混凝土工程中的部分分项工程做简要介绍。

1.2.1 土石方工程

土石方工程（以设计室外地坪标高为准计算）

（1）平整场地

平整场地工程量，按设计图示尺寸以建筑物外墙外边线每边各加2m，以㎡计算。公式为：

S=地面面积+2×外墙外边线长度+16 （2-1）本工程中：S=706.69+2×210.261+16=1143.20m2

（2）大开挖土方

人工或机械挖土方的体积应按槽底面积乘以挖土深度计算。槽底面积应以槽底的长乘以槽底的宽，槽底长和宽是指混凝土垫层外边线加工作面，当需要放坡时，应将放坡的土方量合并于总土方量中。本工程中工作面取300宽，放坡系数取1：0.33，计算时利用棱台体积公式计算挖土方的上下底面积。公式为：

V=（a+2c+kH）×（b+2c+kH）×H+1/3×k2H3（2-2）计算土方体积（其中，a、b为底边长宽，k为放坡系数，H为棱台高度，如图2-1

图2-1：计算示意图

Figure 2-1：Calculation diagram

（3）土方回填按设计图示尺寸以体积计算。计算公式为：

回填土=挖方体积-设计室外地坪以下埋设的基础体积（2-3）(4）原土打夯就是将一层的其余土夯实，夯实目的是要保持整个住宅的稳定性。1.2.2 砌筑工程

本砌筑工程分为地下一层的红砖基础和地上层的空心砖砌体。

外墙长按中心线，内墙长按净长计算；平屋面外墙高算至混凝土板底，内墙算至框架梁梁底。

现以标准层d轴为例:

长：42.2+0.18=42.38 m ，高：3.0-0.4=2.6 m ，宽：0.18m

体积=42.2*2.6*0.18=19.75 m3

扣柱体积=（0.3*0.4*15根）*3.0=5.4 m3

门窗洞口：TC1820 1.8*2.0*0.18*9扇=5.832 m3

TLM1625 1.6*2.5*0.18*1扇=0.72 m3

TLM2825 2.8*2.5*0.18*1扇=1.26 m3

墙体积=19.75-5.4-5.832-0.72-1.26=6.538 m3

1.2.3 混凝土工程

(1）柱混凝土（以一层KZ5为例）

计算柱混凝土以立方米为单位，按图示断面尺寸乘以柱高计算。本工程为框架柱，高度应自柱基上表面至柱顶高度计算。但由于本工程框架柱在不同层高处混凝土型号不同，因此在计算混凝土柱时分楼层计算。

柱截面=0.3*0.4*22=2.64㎡柱高=3.0m

柱体积=2.64*3.0=7.92 m3 （混凝土型号C25）

(2）梁混凝土（以一层层KL3为例）

梁以图示断面尺寸乘以梁长以立方米计算，计算梁长时梁与柱连接时，梁长算至柱侧面；主梁与次梁连接时，次梁长算至主梁侧面。

梁断面=0.2*0.6=0.12㎡

梁长=6220+6220+4610+4610+1610+1610=24880mm=24.88m

梁体积=0.12*24.88=2.99 m3 (混凝土型号C20)

1.2.4 钢筋工程

计算钢筋时参照03G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图》。

柱钢筋（以2层KZ2为例）：

Φ20重量=（柱长+锚固+搭接长度*搭接次数）*钢筋根数*柱根数*钢筋重量

=3.0*16*4*2.466 = 473.472kg

Φ10 重量= 箍筋长*（非加密区长/间距+加密区/间距）*钢筋重量*柱根数

底层梁底净空高度/3=2.65/3=0.883

加密区长=0.5+0.5=1.0

非加密区长=层高-加密区长-梁高=3.0-1.0-0.4=1.6 m

箍筋长=(a-30*2+b-30*2)*2+(2*11.9+8)d

=（300-30*2+400-30*2）*2+（2*11.9+8）*10=1478mm=1.478m

重量=1.478*24*0.617*4=87.545kg

1.2.5模板工程

混凝土及钢筋混凝土模板工程量按混凝土与模板接触面的面积以平方米计算。

现以一层KZ1为例

柱周长=（0.3+0.45）*2=1.5 m

高=3.0 m

模板面积=3.0*1.5=4.5㎡

装饰工程采用鲁班图形算量软件计算工程量。

1.3工程造价的确定

1.3.1单位估价法应用

在完成工程量计算之后，要进行定额计价。单位估价法的历史比较久远，从我国开始编制施工图预算时就已经开始使用此方法。单位估价法是用事先编制好的分项工程的单位估价表来编制施工图预算的方法。按施工图计算的各分项工程的工程量，并乘以相应单价，汇总相加，得到单位工程的人工费、材料费、机械使用费之和；再加上按规定程序计算出来的其他直接费、现场经费、间接费、计划利润和税金，便可得出单位工程的施工图预算价。但由于是采用事先编制好的统一的单位估价表，其价格水平只能反映定额编制基期年的价格水平。在市场经济价格波动较大的情况下，可采用调价来弥补。

用单位估价法编制施工图预算步骤：

（1）准备各种编制依据资料

包括施工图纸、施工组织设计或施工方案、线性建筑安装工程预算定额、取费标准、统一的工程量计算规则、预算工作手册和工程所在地区的材料、人工、机械台班预算价格与调价规定、工程预算软件等。

（2）熟悉施工图纸、定额和施工组织设计

建设工程预算定额是确定工程造价的主要依据，能否正确应用预算定额及其规定是工程量计算的基础，因此必须熟悉现行预算定额的全部内容与子目划分，了解和掌握分部工程的定额说明，以及定额子目中的工作内容、施工方法、计算单位、工程量计算规则等。

审查图纸和说明书的重点是检查图纸是否齐全，涉及要采用的标准图集是否具备，图示尺寸是否有错误，建筑图、结构图、细部大样和各种相应图纸之间是否户相对应。

（3）计算工程量

（4）套用预算定额单价

工程量计算完毕并核对无误后，用所得到得分部分项工程量套用单位估价表中相应的定额基价，相乘后再加上汇总，便可求出单位工程的直接费。

（5）编制工料分析表
