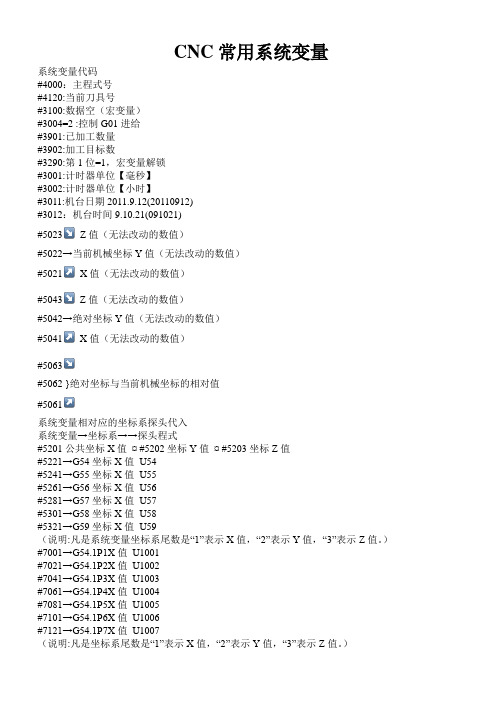

CNC常用系统变量
CNC常用系统变量

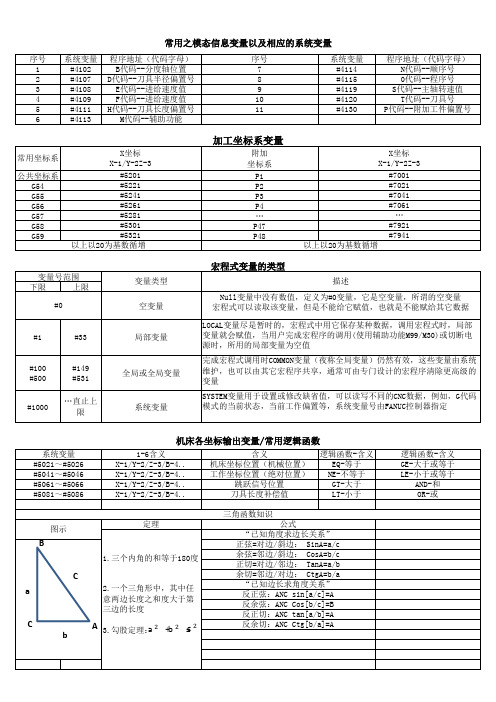

系统变量
#4000：主程式号
#4120:当前刀具号
#3100:数据空（宏变量）

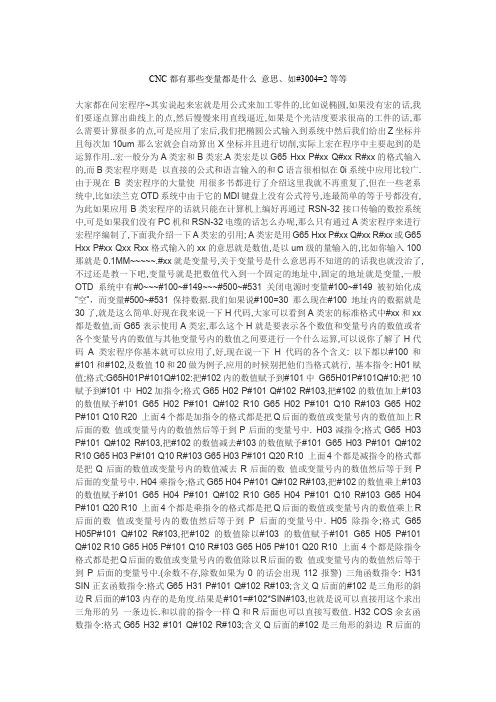

#3004=2 :控制G01进给
#3901:已加工数量
#3902:加工目标数
#3290:第1位=1，宏变量解锁
#3001:计时器单位【毫秒】
#3002:计时器单位【小时】
#3011:机台日期2011.9.12(20110912)
#3012：机台时间9.10.21(091021)
#5023Z值（无法改动的数值）
#5022→当前机械坐标Y值（无法改动的数值）
#5021X值（无法改动的数值）
#5043Z值（无法改动的数值）
#5042→绝对坐标Y值（无法改动的数值）
#5041X值（无法改动的数值）
#5063
#5062 }绝对坐标与当前机械坐标的相对值
#5061
系统变量相对应的坐标系探头代入
系统变量→坐标系→→探头程式
#5201公共坐标X值¤ #5202坐标Y值¤ #5203坐标Z值
#5221→G54坐标X值U54
#5241→G55坐标X值U55
#5261→G56坐标X值U56
#5281→G57坐标X值U57
#5301→G58坐标X值U58
#5321→G59坐标X值U59
（说明:凡是系统变量坐标系尾数是“1”表示X值，“2”表示Y值，“3”表示Z值。）#7001→G54.1P1X值U1001
#7021→G54.1P2X值U1002
#7041→G54.1P3X值U1003
#7061→G54.1P4X值U1004
#7081→G54.1P5X值U1005
#7101→G54.1P6X值U1006
#7121→G54.1P7X值U1007
（说明:凡是坐标系尾数是“1”表示X值，“2”表示Y值，“3”表示Z值。）
参数7851;换刀刀盘旋转速度
7810:当前刀具号，（必须与当前刀具号一致）
3201:传程式时断开，将从左数2位“0”改成“1”
3202：解除“8”“9”字开头的程式保护
6031：设定宏变量号保护起始
6032：设定宏变量号保护末尾
1321:控制机台行程
LE: 小于或等于≤【Less then or Equal 】
LT: 小于＜【Less Then 】
GE: 大于或等于≥【Great then or Equal】
GT: 大于＞【Great Than 】
EQ: 等于＝【Equal】
NE: 不等于≠【Not Equal】
WH: 循环【WHILE 】
END: 结束
IF: 如果
GOTO: 跳跃
THEN：那么
OR: 和
AND: 或者
ABS: 绝对值
G90 G10 L2 P0(公共坐标) X0 Y0 Z0
程式里写G90 G10 L2 P0后面带的坐标值会自动输入相应的坐标系里去，例如：G90 G10 L2 P1 （G54）X50 Y10 Z0:
程式后面的X50 Y10 Z0,CNC读到这句话后，G54坐标将会是X50 Y10 Z0: G90 G10 L2 P0(公共坐标) X0 Y0 Z0；含义:（P:坐标号L2 ）
G90 G10 L2 P2 （G55）X0 Y0 Z0；含义:（P:坐标号L2 ）
G90 G10 L2 P2 （G55）X0 Y0 Z0；含义:（P:坐标号L2 ）
G90 G10 L2 P3 （G56）X0 Y0 Z0；含义:（P:坐标号L2 ）
G90 G10 L2 P4 （G57）X0 Y0 Z0；含义:（P:坐标号L2 ）
G90 G10 L2 P5 （G58）X0 Y0 Z0；含义:（P:坐标号L2 ）
G90 G10 L2 P6 （G59）X0 Y0 Z0；含义:（P:坐标号L2 ）
G90 G10 L20 P1（G54.1P1）X0 Y0 Z0；含义:（P:坐标号L2 ）
G90 G10 L20 P2（G54.1P2）X0 Y0 Z0；含义:（P:坐标号L2 ）
G90 G10 L20 P3（G54.1P3）X0 Y0 Z0；含义:（P:坐标号L2 ）
G90 G10 L20 P4（G54.1P4）X0 Y0 Z0；含义:（P:坐标号L2 ）
G90 G10 L20 P5（G54.1P5）X0 Y0 Z0；含义:（P:坐标号L2 ）
G90 G10 L20 P6（G54.1P6）X0 Y0 Z0；含义:（P:坐标号L2 ）
G90 G10 L20 P7（G54.1P7）X0 Y0 Z0；含义:（P:坐标号L2 ）
G90 G10 L20 P8（G54.1P8）X0 Y0 Z0；含义:（P:坐标号L2 ）
G90 G10 L10 P1 R95. ；含义:#11001等于95.（P:刀具号R:数值L10 ）
G90 G10 L11 P2 R95. ；含义:#10002等于95.（P:刀具号R:数值L11 ）
G90 G10 L12 P3 R95. ；含义:#13003等于95.（P:刀具号R:数值L12 ）
G90 G10 L13 P4 R95. ；含义:#12004等于95.（P:刀具号R:数值L13 ）
G10 L52; N3202 R01010001 (开参数)
G10 L52; N6031 R650 (开参数)
G11; (关参数)
刀具长度补偿【H】
几何补偿#11001，#11002……#11400磨损补偿#10001，#10002……#10400 【补偿号1……400】
刀具半径补偿【D】
几何补偿#13001，#13002……#13400 磨损补偿#12001，#12002……#12400
