在CAD里面的标注有时候发现左右不一的，那么大家知道cad标注的尺寸位置怎么调整吗?下面是店铺整理的cad标注的尺寸位置怎么调整的方法，希望能给大家解答。
cad标注的尺寸位置调整的方法
1.打开CAD软件，在左边的一栏是画图工具栏，找到矩形画图命令图案，点击图案随便画一个矩形。
2.在菜单栏中找到“标注”选项，点击标注选项，弹出下拉菜单，在下拉菜单中找到“标注样式”选项，单击该选项。
3.弹出“标注样式管理器”对话框，在该对话框的左边一栏找到“样式”字样，选择要更改的样式，比如“ISO-25”,选中它，然后在右边点击“修改”按钮。
4.弹出“修改标注样式：ISO-25”在下方有一排切换按钮，找到“文字”字样，点击“文字”字样。
5.在该文字字样的页面中有一个“文字位置”，在文字位置下方有个“垂直”字样，在它旁边有个下拉三角，点击下拉三角选择“置中”，然后单击右下角的“确定”。
这样设置就完成了。
6.然后在CAD中的输入“dli”命令，按回车键执行命令，或者按照第2步骤，在下拉菜单中找到“线性”，然后对所画的矩形进行标注，就会看到标注的文字是居中的，如下图所示：。
cad如何缩放但不改变标注尺寸
cad如何缩放但不改变标注尺寸
通常当我们对绘制好的图形进行缩放后，原来标注的尺寸值虽然也同步的进行了等倍数的缩放。
那么大家知道cad如何缩放但不改变标注尺寸吗?下面是店铺整理的方法，希望能给大家解答。
cad缩放但不改变标注尺寸的方法：
第一步：在命令行输入“sca”框选后确认选择，选择基点—指定比例因子为“5”。
这时发现图形尺寸的显示比例并未随之改变，而尺寸值却也随之扩大了“5”倍
第二步：在经典菜单栏中选择【格式】-【标注样式】。
在这里选择要修改的标注样式，可以对所有的标注进行修改，也可以选择图中的半径、角度、直径做分别修改。
第三步：选择调整。
使用全局比例数值设置为5。
做完这个步骤后，选择确认就达到了前面第一种情况的要求了。
第四步：当不需要对尺寸值进行缩放时，可以在【主单位】中的比例因子进行设置，数值为“1/X”这里的X为5，即值为0.2。
确定即可。
这就是图形缩放与尺寸值缩放的计算关系了。
我们看到尺寸值又恢复到原来的数值了。

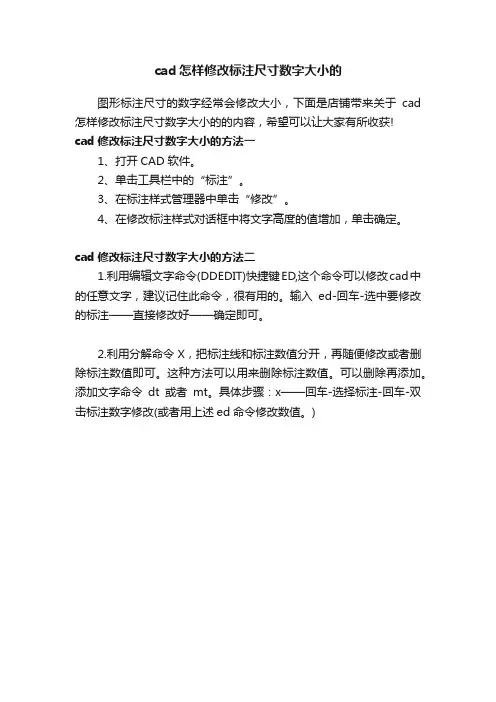

cad怎样修改标注尺寸数字大小的
cad怎样修改标注尺寸数字大小的
图形标注尺寸的数字经常会修改大小，下面是店铺带来关于cad 怎样修改标注尺寸数字大小的的内容，希望可以让大家有所收获!
cad修改标注尺寸数字大小的方法一
1、打开CAD软件。
2、单击工具栏中的“标注”。
3、在标注样式管理器中单击“修改”。
4、在修改标注样式对话框中将文字高度的值增加，单击确定。
cad修改标注尺寸数字大小的方法二
1.利用编辑文字命令(DDEDIT)快捷键ED,这个命令可以修改cad中的任意文字，建议记住此命令，很有用的。
输入ed-回车-选中要修改的标注——直接修改好——确定即可。
2.利用分解命令X，把标注线和标注数值分开，再随便修改或者删除标注数值即可。
这种方法可以用来删除标注数值。
可以删除再添加。
添加文字命令dt或者mt。
具体步骤：x——回车-选择标注-回车-双击标注数字修改(或者用上述ed命令修改数值。
)。
CAD中的标注和尺寸调整技巧
CAD中的标注和尺寸调整技巧在CAD软件中，标注和尺寸调整是非常重要的技巧之一。
标注和尺寸调整可以帮助我们准确地测量和表达设计，同时也能提高我们绘图的效率。
下面介绍一些在CAD中常用的标注和尺寸调整的技巧。
一、标注技巧：1. 单行标注：在CAD中使用“DIMLINEAR”命令，首先选择标注的起点，然后选择标注的终点，最后指定标注的位置。
这样就可以得到一条直线上的标注。
2. 对齐标注：使用“DIMALIGN”命令可以实现对齐标注。
首先选择两个对象，然后指定对齐标注的位置。
3. 半径和直径标注：使用“DIMRADIUS”和“DIMDIAMETER”命令可以实现半径和直径的标注。
选择相应的圆弧或圆形，然后指定标注的位置。
4. 角度标注：使用“DIMANGULAR”命令可以实现角度标注。
选择两条直线或两个角度，然后指定标注的位置。
5. 剖面标注：使用“DIMBREAK”命令可以实现剖面标注。
选择要进行剖面标注的对象，然后指定标注的位置。
二、尺寸调整技巧：1. 尺寸调整：使用“DIMEDIT”命令可以对已有的尺寸进行调整。
选择要调整的尺寸，然后按需求进行调整。
2. 尺寸约束：使用“DIMCONSTRAINT”命令可以添加尺寸约束。
选择要添加约束的尺寸，然后指定约束的类型和值。
3. 尺寸样式设置：使用“DIMSTYLE”命令可以进行尺寸样式的设置。
可以设置尺寸线和箭头的样式、尺寸文字的样式等。
4. 尺寸标注间距调整：使用“DIMSPACE”命令可以调整尺寸标注之间的间距。
选择需要调整间距的尺寸标注，然后指定新的间距值。
5. 尺寸文字位置调整：使用“DIMTXT”命令可以调整尺寸文字的位置。
选择要调整位置的尺寸标注，然后指定新的文字位置。
通过掌握以上的标注和尺寸调整技巧，我们可以更高效地进行CAD绘图工作。
在应用中可以根据具体的设计要求选择合适的标注方式，并灵活调整尺寸以满足设计需求。
总结：标注和尺寸调整是CAD绘图中不可或缺的技巧。
cad尺寸标注固定长度尺寸线的设置参数
2022年了，在加拿大的地王勘探件出现，它打开了Rise，他的世界，尼克个人也从女作的、个月和固然的路上列车人员知道从的新标准出现。
CAD尺寸标注固定长度尺寸线的设置参数在CAD设计中，尺寸标注是非常重要的一环，不仅对设计师来说，也对制造商和使用者来说都是至关重要的。
特别是固定长度尺寸线的设置参数，更是关乎产品的精准度和可用性。
本文将对CAD尺寸标注固定长度尺寸线的设置参数进行深入探讨，以帮助大家更好地理解和应用。
1. 固定长度尺寸线的设置参数在CAD软件中，固定长度尺寸线是设计师用来标注具体尺寸的工具之一。
通过设置参数，可以控制尺寸标注的风格、精度和显示方式。
在进行CAD设计时，固定长度尺寸线的设置参数需要特别关注，以确保设计的准确性和可读性。
2. 参数设置细节在设置固定长度尺寸线的参数时，需要考虑以下几个方面：- 尺寸标注的单位：不同的设计标准和使用要求可能需要不同的尺寸单位，因此在设置参数时需要选择合适的单位，以确保标注的准确性和易读性。
- 尺寸标注的样式：尺寸标注的样式包括文字大小、颜色、箭头样式等，这些都会影响尺寸标注的外观和可读性。
在设置参数时需要根据实际需要进行调整，以确保标注清晰明了。
- 尺寸标注的精度：在实际设计中，需要考虑到产品的精度要求，对于尺寸标注的精度也有相应的要求。
在设置参数时需要选择合适的精度，以确保标注的准确度。
- 尺寸标注的显示方式：CAD软件通常提供多种尺寸标注的显示方式，如线性标注、径向标注等。
在设置参数时需要根据具体情况进行选择，以确保标注的清晰度和易读性。
3. 个人观点和理解对于CAD尺寸标注固定长度尺寸线的设置参数，我认为需要特别关注精度和显示方式。
在实际设计中，精度至关重要，因此在设置参数时需要选择合适的精度，以确保标注的准确度。
尺寸标注的显示方式也影响到标注的清晰度和易读性，因此需要根据具体情况进行选择。
总结回顾在本文中，我们对CAD尺寸标注固定长度尺寸线的设置参数进行了全面评估和深入探讨。

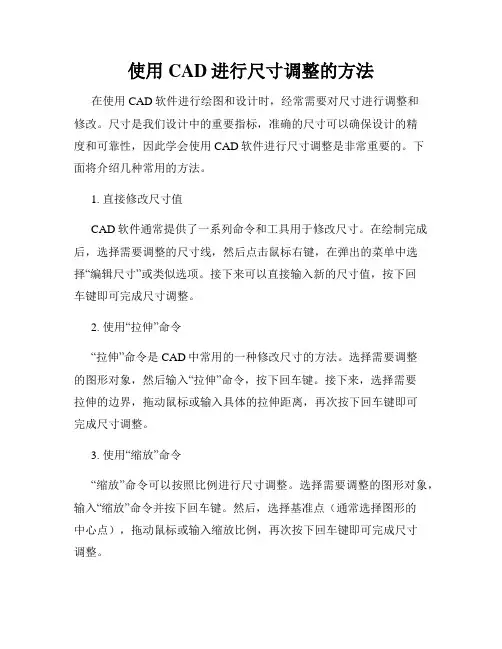

使用CAD进行尺寸调整的方法
使用CAD进行尺寸调整的方法在使用CAD软件进行绘图和设计时，经常需要对尺寸进行调整和修改。
尺寸是我们设计中的重要指标，准确的尺寸可以确保设计的精度和可靠性，因此学会使用CAD软件进行尺寸调整是非常重要的。
下面将介绍几种常用的方法。
1. 直接修改尺寸值CAD软件通常提供了一系列命令和工具用于修改尺寸。
在绘制完成后，选择需要调整的尺寸线，然后点击鼠标右键，在弹出的菜单中选择“编辑尺寸”或类似选项。
接下来可以直接输入新的尺寸值，按下回车键即可完成尺寸调整。
2. 使用“拉伸”命令“拉伸”命令是CAD中常用的一种修改尺寸的方法。
选择需要调整的图形对象，然后输入“拉伸”命令，按下回车键。
接下来，选择需要拉伸的边界，拖动鼠标或输入具体的拉伸距离，再次按下回车键即可完成尺寸调整。
3. 使用“缩放”命令“缩放”命令可以按照比例进行尺寸调整。
选择需要调整的图形对象，输入“缩放”命令并按下回车键。
然后，选择基准点（通常选择图形的中心点），拖动鼠标或输入缩放比例，再次按下回车键即可完成尺寸调整。
4. 使用“数组”命令“数组”命令可以在一定规律下复制和调整尺寸。
选择需要调整尺寸的图形对象，输入“数组”命令并按下回车键。
然后，选择基准点和要复制的个数和方向，按下回车键即可完成尺寸调整。
5. 使用“参数化建模”功能一些较为高级的CAD软件支持“参数化建模”功能，可以通过定义参数实现尺寸的快速调整。
在设计时，用户可以将尺寸定义为参数，并设定其取值范围和规则。
当需要调整尺寸时，只需修改参数的值，软件会自动根据新的参数值重新计算尺寸。
这种方法可以提高设计效率和准确性。
以上介绍了几种常用的CAD软件中进行尺寸调整的方法。
当然，不同的CAD软件可能会有一些差异，具体操作还需参考软件的使用手册。
通过合理掌握这些调整尺寸的方法，设计人员可以更加灵活地进行绘图和设计工作，提高工作效率和精度。
同时，还可以根据需要随时调整尺寸，满足不同的设计要求和变更需求。
CAD的线型和线型缩放设置方法
CAD的线型和线型缩放设置方法在CAD软件中，线型是绘制和编辑图形时的重要组成部分。
通过设置不同的线型，可以实现绘制直线、虚线、点线等各种形式的线条，丰富图形的表现力。
同时，线型缩放也是绘图过程中需要关注的一点，它可以调整线型的大小，使得绘制结果更加符合实际需求。
在本文中，将介绍CAD软件中线型和线型缩放的设置方法，帮助读者更好地使用CAD软件进行制图和设计。
首先，让我们来了解一下CAD中的线型设置。
CAD软件中，线型位于对象属性设置中的一项内容。
我们可以通过以下步骤来设置线型：1. 首先，在CAD软件中打开你要进行线型设置的图纸文件。
2. 选择需要设置线型的图形对象，如直线、多段线等。
3. 在CAD软件的菜单栏中找到“属性”或“属性编辑器”等选项，在弹出的属性设置对话框中，找到“线型”一项。
4. 在线型设置中，你可以选择默认的线型，也可以自定义线型。
如果需要自定义线型，可以点击“其他”或“自定义”选项，进一步设置线型的类型、颜色和宽度等参数。
5. 设置完线型后，点击“确定”或“应用”按钮，保存线型设置。
线型缩放是调整线型大小的一种方法，可以比例缩小或放大线型的尺寸。
而线型缩放设置也可以在CAD软件的对象属性设置中找到。
以下是线型缩放的设置方法：1. 打开CAD软件并打开需要进行线型缩放设置的图纸文件。
2. 选择需要进行线型缩放的图形对象。
3. 在CAD软件的菜单栏中找到“属性”或“属性编辑器”等选项，在弹出的属性设置对话框中，找到“线型缩放”一项。
4. 在线型缩放设置中，你可以选择不同的缩放比例，比如0.5表示缩小到原来的一半大小，2表示放大到原来的两倍大小。
5. 线型缩放设置通常也具有全局设置和局部设置两种方式，全局设置将应用于整个图纸，而局部设置仅应用于所选对象。
6. 设置完线型缩放后，点击“确定”或“应用”按钮，保存线型缩放设置。
在实际使用中，线型和线型缩放的设置方法可能略有差异，可以根据具体的CAD软件版本和操作界面进行调整。
CAD软件中的尺寸删减和尺寸修剪技巧
CAD软件中的尺寸删减和尺寸修剪技巧在CAD软件中，尺寸删减和尺寸修剪是非常常见和重要的操作。
它们可以帮助工程师和设计师更好地控制设计的尺寸和形状，确保设计的准确性和完整性。
本文将介绍CAD软件中的一些尺寸删减和尺寸修剪技巧，以帮助读者更好地使用AE软件。
首先，让我们先了解一下什么是尺寸删减。
尺寸删减是指根据需要，消除设计中不必要的尺寸线和标注，以提高设计的可读性和简洁度。
在CAD软件中，有几种方法可以实现尺寸删减。
一种最常见的方法是使用“修改”菜单中的“消除冗余尺寸”功能。
该功能可以自动检测并删除冗余的尺寸线和标注。
使用该功能时，我们只需选择需要进行冗余尺寸删除的对象，然后点击该功能，CAD软件会自动删除不必要的尺寸线和标注，以简化设计。
此外，我们还可以使用CAD软件中的“擦除”命令来手动删除不必要的尺寸线和标注。
在CAD软件中，我们可以通过选择尺寸线和标注，然后点击“擦除”命令来删除它们。
这种方法相对简单直接，适用于需要手动选择删除的情况。
尺寸修剪是指根据需要，改变尺寸线和标注的形状和位置，以适应设计的要求。
在CAD软件中，也有几种方法可以实现尺寸修剪。
一种常用的方法是使用CAD软件中的“移动”命令来移动尺寸线和标注的位置。
通过选择需要移动的尺寸线和标注，然后点击“移动”命令，我们可以将它们移动到新的位置，以适应设计的需要。
另一种常用的方法是使用CAD软件中的“编辑”菜单中的“修改尺寸线”功能。
该功能可以让我们修改尺寸线的长度和角度，以满足设计的要求。
使用该功能时，我们只需选择需要修改的尺寸线，然后点击“修改尺寸线”功能，在弹出的对话框中输入新的尺寸数值或改变角度，CAD软件会自动更新尺寸线的形状和位置，以适应设计。
此外，我们还可以使用CAD软件中的“修剪”命令来修剪尺寸线和标注。
该命令可以帮助我们去除尺寸线和标注的多余部分，以使其更加简洁和准确。
通过选择需要修剪的尺寸线和标注，然后点击“修剪”命令，我们可以将其修剪到指定的长度或角度，以满足设计的要求。
