《光现象》《透镜及其应用》知识点大全

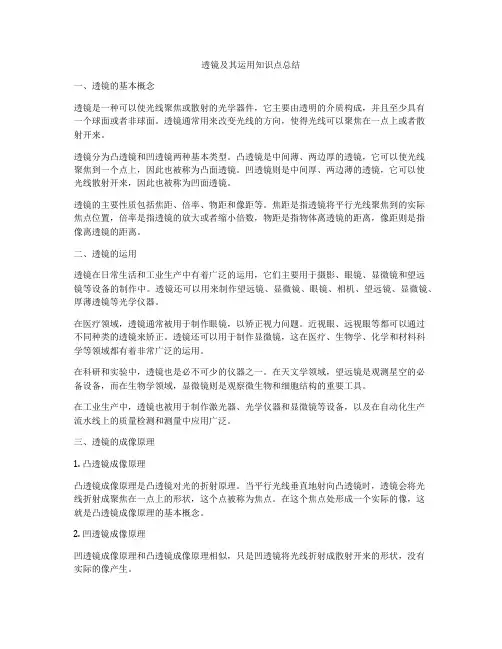

透镜及其运用知识点总结
一、透镜的基本概念透镜是一种可以使光线聚焦或散射的光学器件，它主要由透明的介质构成，并且至少具有一个球面或者非球面。
透镜通常用来改变光线的方向，使得光线可以聚焦在一点上或者散射开来。
透镜分为凸透镜和凹透镜两种基本类型。
凸透镜是中间薄、两边厚的透镜，它可以使光线聚焦到一个点上，因此也被称为凸面透镜。
凹透镜则是中间厚、两边薄的透镜，它可以使光线散射开来，因此也被称为凹面透镜。
透镜的主要性质包括焦距、倍率、物距和像距等。
焦距是指透镜将平行光线聚焦到的实际焦点位置，倍率是指透镜的放大或者缩小倍数，物距是指物体离透镜的距离，像距则是指像离透镜的距离。
二、透镜的运用透镜在日常生活和工业生产中有着广泛的运用，它们主要用于摄影、眼镜、显微镜和望远镜等设备的制作中。
透镜还可以用来制作望远镜、显微镜、眼镜、相机、望远镜、显微镜、厚薄透镜等光学仪器。
在医疗领域，透镜通常被用于制作眼镜，以矫正视力问题。
近视眼、远视眼等都可以通过不同种类的透镜来矫正。
透镜还可以用于制作显微镜，这在医疗、生物学、化学和材料科学等领域都有着非常广泛的运用。
在科研和实验中，透镜也是必不可少的仪器之一。
在天文学领域，望远镜是观测星空的必备设备，而在生物学领域，显微镜则是观察微生物和细胞结构的重要工具。
在工业生产中，透镜也被用于制作激光器、光学仪器和显微镜等设备，以及在自动化生产流水线上的质量检测和测量中应用广泛。
三、透镜的成像原理1. 凸透镜成像原理凸透镜成像原理是凸透镜对光的折射原理。
当平行光线垂直地射向凸透镜时，透镜会将光线折射成聚焦在一点上的形状，这个点被称为焦点。
在这个焦点处形成一个实际的像，这就是凸透镜成像原理的基本概念。
2. 凹透镜成像原理凹透镜成像原理和凸透镜成像原理相似，只是凹透镜将光线折射成散射开来的形状，没有实际的像产生。
1. 焦距焦距即透镜将平行光线聚焦到的实际焦点位置。
焦距的大小决定了透镜的聚焦能力，焦距越长，对光线聚焦的能力就越弱。
透镜及其应用 知识点梳理
图1 《第五章 透镜及其应用》知识点梳理
☆复习目标
1.能通过实例或实验，认识和了解凸透镜和凹透镜以及它们对光线的作用。
2.会用实验探究凸透镜成像的规律。
3.了解和认识生活中的透镜及其原理；了解透镜的其他应用。
☆重点： 透镜对光线的作用 ☆难点：凸透镜的成像规律 ☆复 习 过 程 中考考点清单
考点一 透镜及透镜作图
1.透镜的分类：凸透镜和凹透镜。
凸透镜：中间厚边缘薄的透镜； 凹透镜：中间薄边缘厚的透镜 2.有关透镜的科学术语：
主光轴，光心，焦点（F ），焦距（f ）， 3.透镜对光线的作用
凸透镜对光线有会聚作用，又叫会聚透镜；凹透镜对光线有发散作用，又叫发散透镜。
4.三条特殊光线：（如图1所示，比较两透镜的异同） （1）凸透镜
A.平行主光轴的光线----通过焦点；
B.通过焦点的光线----平行于主光轴；
C.通过光心的光线----传播方向不改变。
（2）凹透镜
A.平行主光轴的光线----反向延长线通过同侧虚焦点；
B.正对凹透镜另一侧焦点射出的光线----平行于主光轴；
C.通过光心的光线----传播方向不改变。
考点二 凸透镜成像的规律及应用
考点三眼睛和眼镜
1.构造
人眼的主要构造是角膜、瞳孔、晶状体、睫状体、玻璃体、视网膜。
晶状体和角膜的共同作用相当于一个可以改变焦距的凸透镜，视网膜相当于光屏。
2.视物原理
光线由所观看的物体发出，外界的物体位于凸透镜的二倍焦距以外，经过角膜及晶状体的折射，会聚在视网膜上，得到一个倒立、缩小的实像，通过视神经将这个信号传给大脑，人就看到了物体。
3.近视眼、远视眼的比较。

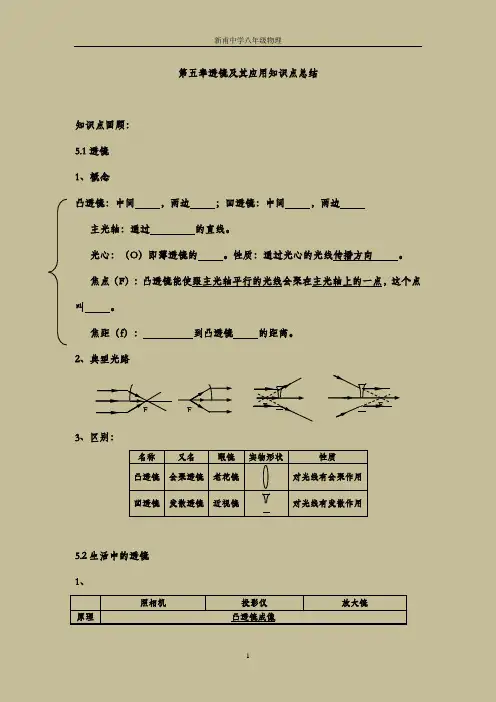

第五章透镜及其应用知识点总结
第五章透镜及其应用知识点总结知识点回顾： 5.1透镜 1、概念凸透镜：中间 ，两边 ；凹透镜：中间 ，两边主光轴：通过 的直线。
光心：（O ）即薄透镜的 。
性质：通过光心的光线传播方向 。
焦点（F ）：凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫 。
焦距（f ）： 到凸透镜 的距离。
2、典型光路3、区别：名称又名眼镜实物形状性质 凸透镜 会聚透镜 老花镜 对光线有会聚作用 凹透镜 发散透镜 近视镜对光线有发散作用5.2生活中的透镜 1、照相机投影仪 放大镜原理凸透镜成像F FFF物距范围像的性质、的像、的像、的像光路图构造镜头相当于一个镜。
像越小，像中包含的内容越多。
镜头相当于一个镜。
投影片要置。
平面镜的作用：改变，使得射向天花板的光能够在屏幕上成像。
2.实像和虚像：照相机和投影仪所成的像，是光通过凸透镜射出后会聚在那里所成的，如果把感光胶片放在那里，真的能记录下所成的像。
这种像叫做像。
物体和实像分别位于凸透镜的侧。
凸透镜成实像情景：光屏承接到所形成的像，物和实像在凸透镜侧。
凸透镜成虚像情景：光屏承接所形成的像，物和虚像在凸透镜侧。
5.3凸透镜成像规律1、实验：实验时点燃蜡烛，使、、的中心大致在高度，目的是：使烛焰的像。
2、若在实验时，无论怎样移动光屏，在光屏都得不到像，可能得原因有：①蜡烛在；②烛焰在上③烛焰、凸透镜、光屏的中心不在高度；④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光屏无法移到该位置。
2、实验结论：（凸透镜成像规律）F 分虚实，2f 大小，实倒虚正，具体见下表：物距 像的性质像距 应用 倒、正 放、缩 虚、实 u>2f f<u<2fu<f|v|>u3、对规律的进一步认识：（1） 是成实像和虚像，正立像和倒立像，像物同侧和异侧的分界点。
（2） 是像放大和缩小的分界点（3）当像距大于物距时成 的实像（或虚像），当像距小于物距时成倒立 的实像。

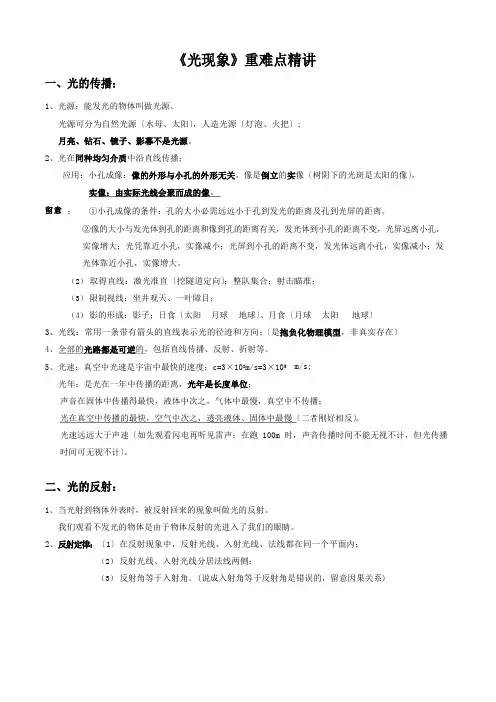

光现象及透镜知识点
声音在固体中传播得最快，液体中次之，气体中最慢，真空中不传播；
光在真空中传播的最快，空气中次之，透亮液体、固体中最慢〔二者刚好相反〕。
光速远远大于声速〔如先观看闪电再听见雷声；在跑100m 时，声音传播时间不能无视不计，但光传播时间可无视不计〕。
二、光的反射：
1、当光射到物体外表时，被反射回来的现象叫做光的反射。
五、光的色散：
1、太阳光通过三棱镜后，依次被分解成红、橙、黄、绿、蓝、靛、紫七种颜色，这种现象叫色散；〔红光偏折程度最小，紫光最大〕天际的彩虹是光的色散现象；
2、白光是由各种色光混合而成的复色光；
3、色光的三原色是：红、绿、蓝；其它色光可由这三种色光混合而成，白光是三种色光混合而成的；世界上没有黑光；
玻璃
折，不管从空气中进入其他透亮介质还是从其他介质进入空气，空气一侧中的光线〔折射光线或入射光线〕与法线的夹角总是大于另一侧光线〔入射光线或折射光线〕与法线夹角〔及空气一侧光线更靠近界面〕。
b、岸上看水中的物体或水中看岸上的物体时所看到的都是物体的虚像，是折射光线反向延长线的会聚点，因此像点、入射点确定在折射光线所在的直线上，加上折射光线经过的某一点，其中两点便可确定折射光路。
物体射到平面镜上的光经平面镜反射后的反射光线没有会聚而是发散的，这些反射光线的反向延长线〔画线时用虚线〕相交成的像，不能呈现在光屏上，只能通过人眼观看到，故称为虚像〔不是由实际光线会聚而成〕
留意：进入眼睛的光并非来自像点，而是反射光。要求能用平面镜成像的规律〔像、物关于镜面对称〕和平面镜成像的原理〔同一物点发出的光线经反射后，反射光的反向延长线交于像点〕作光路图〔作出物、像、反射光线和入射光线〕；
（3）限制视线：坐井观天、一叶障目；
八年级物理上册第五章《透镜及其应用》知识点归纳
八年级物理上册第五章《透镜及其应用》知识点归纳一、透镜：至少有一个面是球面的一部分的透明玻璃元件1、凸透镜、中间厚、边缘薄的透镜，如：远视镜片，照相机的镜头、投影仪的镜头、放大镜等等。
2、凹透镜、中间薄、边缘厚的透镜，如：近视镜片。
二、基本概念1、主光轴：过透镜两个球面球心的直线。
2、光心：同常位于透镜的几何中心；用“O”表示。
3、焦点：平行于凸透镜主光轴的光线经凸透镜后会聚于主光轴上一点，这点叫焦点，用“F”表示。
4、焦距：焦点到光心的距离（通常由于透镜较厚，焦点到透镜的距离约等于焦距）焦距用“f”表示。
如下图：图片注意：凸透镜和凹透镜都各有两个焦点，凸透镜的焦点是实焦点，凹透镜的焦点是虚焦点。
三、三条特殊光线1、过光心的光线经透镜后传播方向不改变，如下图：图片2、平行于主光轴的光线，经凸透镜后经过焦点，经凹透镜后向外发散，但其反向延长线必过焦点（所以凸透镜对光线有会聚作用，凹透镜对光有发散作用）如下图：图片3、经过凸透镜焦点的光线经凸透镜后平行于主光轴；射向异侧焦点的光线经凹透镜后平行于主光轴。
如下图：图片四、粗略测量凸透镜焦距的方法使凸透镜正对太阳光（太阳光是平行光，使太阳光平行于凸透镜的主光轴），下面放一张白纸，调节凸透镜到白纸的距离，直到白纸上光斑最小、最亮为止，然后用刻度尺量出凸透镜到白纸上光斑中心的距离就是凸透镜的焦距。
五、辨别凸透镜和凹透镜的方法1、用手摸透镜，中间厚、边缘薄的是凸透镜；中间薄、边缘厚的是凹透镜。
2、让透镜正对太阳光，移动透镜，在纸上能的到较小、较亮光斑的为凸透镜，否则为凹透镜。
3、用透镜看字，能让字放大的是凸透镜，字缩小的是凹透镜。
六、照相机1、镜头是凸透镜。
2、物体到透镜的距离（物距）大于二倍焦距，成的是倒立、缩小的实像。
七、投影仪1、投影仪的镜头是凸透镜。
2、投影仪的平面镜的作用是改变光的传播方向。
注意：照相机和投影仪要使像变大，应该让透镜靠近物体，远离胶卷、屏幕。
第五章透镜及其应用(知识清单)八年级物理上册(人教版)(学生版)
第五章透镜及其应用（知识清单）第1节透镜一、透镜1. 透镜：至少有一个外表面是球面的一部分，用透明材料制成的镜片。
2. 透镜的种类：（1）凸透镜：中间、边缘的透镜叫凸透镜；（2）凹透镜：中间，边缘的透镜叫凹透镜；凸透镜凹透镜（3）薄透镜：若透镜的厚度远小于球面的，这种透镜叫薄透镜。
3. 主光轴和光心：（1）主光轴：透镜上通过两个球面球心的直线叫主光轴，简称主轴。
如图的点划线C1C2。
凸透镜的主光轴和光心凹透镜的主光轴和光心（2）光心：主光轴上有个特殊的点，通过这个点的光传播方向，叫做透镜的光心，用O表示。
二、透镜对光的作用1. 凸透镜对光有会聚作用，凸透镜又叫透镜。
甲发散光束乙平行光束丙会聚光束凸透镜对光有会聚作用，不是指光经凸透镜后一定会聚在一点上，而是指光经凸透镜折射后，折射光线向主光轴偏折，如图所示。
2. 凹透镜对光有发散作用，凹透镜又叫透镜。
凹透镜对光有发散作用，是指光经凹透镜折射后，折射光线偏离主光轴，经凹透镜折射后的光线也可能相交于一点，如图所示。
甲发散光束乙平行光束丙会聚光束三、焦点、焦距及三条特殊光线1. 凸透镜的焦点和焦距（1）焦点：凸透镜能使平行于主光轴的光会聚在一点，这个点叫做，用F表示。
（2）焦距：焦点到的距离叫做焦距，用f表示。
（3）凸透镜有个焦点，并且关于对称。
（4）凸透镜焦距的意义：凸透镜表面的凸起程度决定了它的焦距的长短，凸透镜表面越凸，焦距越，对光的会聚作用越（选填“强”或“弱”）。
凸透镜的焦点和焦距利用阳光测量凸透镜的焦距（5）粗略测量凸透镜焦距的方法——平行光聚焦法如图所示，将凸透镜正对着太阳光（可看成是平行光），再拿一张纸放在它的另一侧，来回移动，直到纸上的光斑最、最，测量这个光斑到凸透镜光心的距离，即为该凸透镜的焦距。
2. 凹透镜的虚焦点和焦距（1）焦点：平行于主光轴的光线通过凹透镜后，发散光线的反向延长线相交于主光轴上，叫凹透镜的。
它不是实际光线的会聚点，凹透镜有个焦点，关于光心对称。
初中物理第五章 透镜及其应用 总结知识点
第五章第1节透镜一、凸透镜和凹透镜1、透镜是利用光的折射原理制成的光学元件，由透明物质制成。
2、透镜的两个表面至少一个是球面的一部分。
3、透镜的光心与主光轴。
主光轴：透镜上通过两个球心的直线叫做主光轴。
光心（O）：每个透镜上主光轴上都有一个特殊的点，凡是通过该点的光，其传播方向不改变，这个点叫做光心。
二、透镜对光的作用1、凸透镜对光的作用凸透镜对光有会聚作用，凸透镜又叫做会聚透镜。
2、凸透镜的焦点和焦距焦点（F）：平行于主轴的平行光通过凸透镜后会聚于一点。
焦距（f）：焦点到光心的距离。
小结：凸透镜有两个实焦点，两侧的两个焦距相等。
小结：凸透镜的焦距越小，透镜对光的会聚作用越强。
小结：光路可逆。
小结（特殊光线）：焦点处发出的一束光透过凸透镜后可以形成平行光。
小结：凸透镜对所有光都起会聚作用，但会聚后的光线不一定相交。
3、凹透镜对光的作用凹透镜对光有发散作用，凹透镜又叫做发散透镜。
4、凹透镜的焦点和焦距平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点（F）。
小结：凹透镜有两个虚焦点。
小结：光路可逆。
小结（特殊光线）：延长线在焦点处的一束光透过凹透镜后可以形成平行光。
小结：凹透镜对所有光都起发散作用，但发散后的光线不一定都散开。
三、透镜的原理通过三棱镜的光线经三棱镜两次折射后向三棱镜底部偏折。
四、透镜的三条特殊光线1.通过光心的光线:传播方向不改变。
2.平行于主光轴的光线:经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
3.经过凸透镜焦点的光线:折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线:折射后平行于主光轴射出。
第2节生活中的透镜一、照相机1、主要构造（1）镜头：相当于凸透镜。
（2）胶片：相当于光屏。
（3）调节控制系统：①取景窗：观察所拍景物；②光圈环：控制进入镜头的光的多少；③快门：控制曝光时间。
④调焦环：调节镜头到胶片间的距离，即像距。
初中物理透镜及其应用所有知识点全整理
初中物理透镜及其应用所有知识点全整理物理现象与生活密切联系，联系身边的生活现象，用所学的知识解决实际问题，才能变知识为能力，下面是小偏整理的初中物理透镜及其应用所有知识点全整理，感谢您的每一次阅读。
初中物理透镜及其应用所有知识点全整理凸透镜对光线有会聚作用，凹透镜对光线有发散作用。
平行光通过透镜的光路图：通过透镜的三种特殊光线：凸透镜成像规律及应用：(1)当u>2f时，成倒立、缩小的实像(照相机原理);(2)当f(3)当u另：当u=2f时成倒立、等大的实像;(可用来测焦距)当u=f时无法成像。
一倍焦距分虚实，两倍焦距分大小;物近像远像变大，物远像近像变小。
老年人戴的老花镜是凸透镜，近视眼患者戴的近视眼镜是凹透镜。
仪器学习——物理学工具学习物理的基本方法是观察法和实验法。
熟悉物理学中的各种仪器是进行观察实验的基础。
能正确使用各种仪器，就能很好地学习物理。
1、总纲：根据需要选器材，范围零刻最小值，使用规则认真记，记录准确加估读。
2、刻度尺：水平放置零对齐，刻线紧贴视线垂。
3、弹簧称：竖直静止匀速读，力的平衡替换的，调零观察最小值，使用不能超范围。
4、温度计：热胀冷缩是原理，接触范围不脱体，体温特殊可脱体，使用之前要先甩。
5、天平：水平放置游码零，刻盘指针对中央，左放物体右法码，游码始终加右盘。
6、平面镜：物像相等镜对称，物动像动含2倍。
7、凸透镜：二倍焦距见大小，一倍焦距见虚正，实像物近像变大，像大必定像距大。
实像倒立虚像正，物距像距反向变。
8、杠杆：匀速转动或静止，力和力臂积相等，支点支在支架上，调节螺母水平衡。
用力最小力臂大，支点力点连线垂。
9、滑轮：轮上之力必相等，轴上之力轮2倍，省力必定费距离，轮上移距轴2倍。
10、定滑轮：固定不随物移动，支点轴上在圆心，力臂相等为半径，省力一半不变向。
11、动滑轮：动滑支点在轮上，竖直用力省力半，效率计算要计重，不变方向费距离。
12、伏特表：内阻很大电流忽，并联要测的两端，若是串接在电路，V表有数A无数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《光现象》复习指导
一、光的直线传播
1、光源：定义：能够发光的物体叫光源。
分类：自然光源，如 太阳、萤火虫；人造光源，如 篝火、蜡烛、油灯、电灯。
月亮 本身不会发光，它不是光源。
2、规律：光在同一种均匀介质中是沿直线传播的。
3、光线是由一小束光抽象而建立的理想物理模型，建立理想物理模型是研究物理的常用方
法之一。
练习：☆为什么在有雾的天气里，可以看到从汽车头灯射出的光束是直的？
答：光在空气中是沿直线传播的。
光在传播过程中，部分光遇到雾发生漫反射，射入人眼，人能看到光的直线传播。
☆早晨，看到刚从地平线升起的太阳的位置比实际位置 高 ，该现象说明：光在非均匀介质中不是沿直线传播的。
4、应用及现象：
① 激光准直。
②影子的形成：光在传播过程中，遇到不透明的物体，在物体的后面形成黑色区域即影
子。
1的位置可看 到日全食，在2的
位置看到日偏食，在3的位置看 到日环食。
④ 小孔成像：小孔成像实验早在《墨经》中就有记载小孔成像成倒立的实像，其像的形状与孔的形状无 关。
5、光速：
光在真空中速度C=3×108m/s=3×105km/s ；光在空气中速度约为3×108m/s 。
光在水中速度为真空中光速的3/4，在玻璃中速度为真空中速度的2/3 。
1
2
3
二、光的反射
1、定义：光从一种介质射向另一种介质表面时，一部分光被反射回原来介质的现象叫光的反射。
2、反射定律：三线同面,法线居中,两角相等,光路可逆.即:反射光线与入射光线、法线在同一平面上，反射光线和入射光线分居于法线的两侧，反射角等于入射角。
光的反射过程中光路是可逆的。
3、分类：
⑴镜面反射：
定义：射到物面上的平行光反射后仍然平行
条件：反射面平滑。
应用：迎着太阳看平静的水面，特别亮。
黑板“反光”等，都是因为发生了镜面反射⑵漫反射：
定义：射到物面上的平行光反射后向着不同的方向，每条光线遵守光的反射定律。
条件：反射面凹凸不平。
应用：能从各个方向看到本身不发光的物体，是由于光射到物体上发生漫反射的缘故。
练习：☆请各举一例说明光的反射作用对人们生活、生产的利与弊。
⑴有利：生活中用平面镜观察面容；我们能看到的大多数物体是由于物体反射光进入
我们眼睛。
⑵有弊：黑板反光；城市高大的楼房的玻璃幕墙、釉面砖墙反光造成光污染。
☆把桌子放在教室中间，我们从各个方向能看到它原因是：光在桌子上发生了漫反射。
4、面镜：
⑴平面镜：
成像特点：等大,等距,垂直,虚像
①像、物大小相等
②像、物到镜面的距离相等。
③像、物的连线与镜面垂直
④物体在平面镜里所成的像是虚像。
成像原理：光的反射定理
作用：成像、改变光路
实像和虚像：实像：实际光线会聚点所成的像
虚像：反射光线反向延长线的会聚点所成的像⑵球面镜：
定义：用球面的内表面作反射面。
性质：凹镜能把射向它的平行光线会聚在一点；从焦点射向凹镜的反射光是平行光
应用：太阳灶、手电筒、汽车头灯
定义：用球面的外表面做反射面。
性质：凸镜对光线起发散作用。
凸镜所成的象是缩小的虚像
应用：汽车后视镜
练习：☆在研究平面镜成像特点时，我们常用平板玻璃、直尺、蜡烛进行实验，其中选用两根相同蜡烛的目的是：便于确定成像的位置和比较像和物的大小。
☆汽车司机前的玻璃不是竖直的，而是上方向内倾斜，除了可以减小前进时受到的阻力外，从光学角度考虑这样做的好处是：使车内的物体的像成在司机视线上方，不影响司机看路面。
汽车头灯安装在车头下部：可以使车前障碍物在路面形成较长的影子，便于司机及早发现。
三、颜色及看不见的光
1、白光的组成:红,橙,黄,绿,蓝,靛,紫.
色光的三原色:红,绿,蓝. 颜料的三原色:品红,黄,青
2、看不见的光:红外线, 紫外线
《透镜及其应用》复习指导
一、光的折射
1、定义：光从一种介质斜射入另一种介质时，传播方向一般会发生变化；这种现象叫光的折射现象。
2、光的折射定律：三线同面,法线居中,空气中角大,光路可逆
⑴折射光线，入射光线和法线在同一平面内。
⑵折射光线和入射光线分居与法线两侧。
⑶光从空气斜射入水或其他介质中时，折射角小于入射角，属于近法线折射。
光从水中或其他介质斜射入空气中时，折射角大于入射角，属于远法线折射。
凹面镜
凸面镜
光从空气垂直射入（或其他介质射出），折射角=入射角= 0 度。
3、应用：从空气看水中的物体，或从水中看空气中的物体看到的是物体的虚像，看到的位置比实际位置高
练习：☆池水看起来比实际的浅是因为光从水中斜射向空气中时发生折射，折射角大于入射角。
☆蓝天白云在湖中形成倒影，水中鱼儿在“云中”自由穿行。
这里我们看到的水中的白云是由光的反射而形成的虚像，看到的鱼儿是由是由光的折射而形成的虚像。
二、透镜
1、名词：薄透镜：透镜的厚度远小于球面的半径。
主光轴：通过两个球面球心的直线。
光心：（O）即薄透镜的中心。
性质：通过光心的光线传播方向不改变。
焦点（F）：凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫焦点。
焦距（f）：焦点到凸透镜光心的距离。
2、典型光路
F F
F F
3、填表：
三、凸透镜成像规律及其应用
1、实验：实验时点燃蜡烛，使烛焰、凸透镜、光屏的中心大致在同一高度，目的是：使烛焰的像成在光屏中央。
若在实验时，无论怎样移动光屏，在光屏都得不到像，可能得原因有：①蜡烛在焦点以内；
②烛焰在焦点上③烛焰、凸透镜、光屏的中心不在同一高度；④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光屏无法移到该位置。
2、实验结论：（凸透镜成像规律）
F分虚实,2f大小,实倒虚正,
具体见下表:
３、对规律的进一步认识：
⑴u ＝f 是成实像和虚象，正立像和倒立像，像物同侧和异侧的分界点。
⑵u ＝2f 是像放大和缩小的分界点
⑶当像距大于物距时成放大的实像（或虚像），当像距小于物距时成倒立缩小的实像。
⑷成实像时：
⑸成虚像时：
四、眼睛和眼镜
1、成像原理: 从物体发出的光线经过晶状体等一个综合的凸透镜在视网膜上行成倒立，缩小的实像，分布在视网膜上的视神经细胞受到光的刺激，把这个信号传输给大脑，人就可以看到这个物体了。
2、近视及远视的矫正:近视眼要戴凹透镜,远视眼要戴凸透镜.
物距减小
（增大）
像距增大 （减小）
像变大 （变小）
物距减小
（增大）
像距减小 （增大）
像变小 （变大）
五、显微镜和望远镜
1、显微镜:显微镜镜筒的两端各有一组透镜，每组透镜的作用都相当于一个凸透镜，靠近眼睛的凸透镜叫做目镜，靠近被观察物体的凸透镜叫做物镜。
来自被观察物体的光经过物镜后成一个放大的实像，道理就像投影仪的镜头成像一样；目镜的作用则像一个普通的放大镜，把这个像再放大一次。
经过这两次放大作用，我们就可以看到肉眼看不见的小物体了。
2、望远镜:有一种望远镜也是由两组凸透镜组成的。
靠近眼睛的凸透镜叫做目镜，靠近被观察物体的凸透镜叫做物镜。
我们能不能看清一个物体，它对我们的眼睛所成“视角”的大小十分重要。
望远镜的物镜所成的像虽然比原来的物体小，但它离我们的眼睛很近，再加上目镜的放大作用，视角就可以变得很大。
