电机接线说明
一、本店57 3A步进电机接线顺序，如下图所示：
注意：不可接错相线，接错相线会烧驱动器！
如果运转方向反了，对调A+ A-即可！
附：4线/6线/8线2相（4相）步进电机相线区分方法：
◆方法1—用万用表：
4根线用万用表量导通，2根线导通的为一组，定义为为A相，则另外2根线就是B相。
A相B相是相对的，你也可以把第一组叫B相，第二组叫A相。
同一相线中，哪根是A+、A-（B+、B-），这个不重要，接反了只会影响电机转动方向，如果要调电机转动方向，只需要将A+ A-对调即可。
◆方法2—阻力判断：
如果没有万用表，就把任意2根线短接，发现某2根线短接后电机轴转动有阻力的，就是一组。
定义为为A相，则另外2根线就是B 相。
6线步进电机相线区分及连接方法：
6线步进电机相线区分方法和四相方法类似，同相线间电阻很小，不同相线电阻无穷大。
重点是中间抽头的判断：同组线圈3根线，每两根线之间量电阻，其中一根线到另外两根线之间电阻相等的，即为中间抽头
接法有如下2种：
图 1 图 2
图1接法的特点：
舍弃中心抽头接两端，实际就是将每组的两个相线圈串联起来使用，电机堵转矩大和效率高些，但是高速性能差。
图2接法的特点：
接中心抽头和一端，这种接法电机高速性能好些，但是每相有一组线圈空闲，堵转矩小和效率低些。
8线制的步进电机接法：
接法1：是将每两组线圈串联使用，这样驱动器的电流也是设定为电机相电流的0.7倍，这种接法电机发热量小，但是高转速性能差些。
接法2：将每两组线圈并联使用，驱动器的电流设定为电机相电流的 1.4倍，其优点是高转速性能好些，但是电机发热量大，但是步进电机发热是允许的，只要低于电机的消磁温度就行，一般步进电机的消磁温度在105度左右。
电机的接线
顺便说一下，双值电容电机，就是两个电容并在一起，其中一个是启动电容，电容值比运行电容要大很多，启动电容靠离心开关或者类似的开关在电机起来之后将启动电容甩开，也就是断路。双值电容电机一般用在启动力矩很大的场合，比如说地板清洗机，呵呵。
AB电阻5欧姆
BC电阻8欧姆
AC电阻13欧姆。那么就说明AB是主绕组 BC是副绕组 并且B是这两个绕组的接头（这个接头在电机内部你是看不到的）
这时候电容就要接在AC上 电源接在BC上 这样就能正常运转了。
启电容和运转电容一样的接法只不过启动电容要经过离心开关才能用
1、电机的电线是三组出线：
电机的三组进线中，有一组是电源的进线，这一组可以不要管它。另外两组是跟电容的两组电线并联，其中只有一组是电源的进线，如果想转换电机的方向，只需把电源换成另外一组进线就行。
如将它的把手往左扳,出线是A-B-C; 如将它的把手扳到中间,A-B-C全部断开,处于关的状态; 如将它的把手往右扳,出线是A-C-B,电机的转动方向就与往左扳时相反
单相电容运转电机里，引出线一般是三根（本来是四根，但是主绕组一头与副绕组一头已经并在一起了，所以只有三根线出来）。电容两个端子一个是接在主绕组一头（记住，这头不是主副绕组并在一起的线），另一端是接在副绕组一头。
还一点要记住，你的电源两根线一根接在主绕组与电容电容连在一起的一端，另一个电源线是接在主副绕组并在一起的一端。如果你的电源线有一根是接在副绕组与电容的一端，哪方向就反转。假如主副绕组电阻值不一样，哪就很有可能烧机。
常用电机12例接线方法
12例接线方法，收藏备用一、电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。
可参见图1所示连接方法连接。
图1 三相交流电动机Y形和△形接线方法二、三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。
一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
图2 三相吹风机六个引出端子接线方法三、单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。
因此在接线时，一定要看清铭牌上注明的接线方法。
图247为IDD5032型单相电容运转电动机接线方法。
其功率为60W，电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线，图3(b)为反转接线。
图3 IDD5032型单相电容运转电动机接线方法四、单相电容运转电动机接线图4 JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。
电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。
它的转速为每分钟1400转。
电容选用耐压400~500V、容量8μF的产品。
图4(a)为正转接线，图4(b)为反转接线。
五、单相吹风机接线图5 单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。
采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。
六、Y100LY系列电动机接线目前，Y系列电动机被广泛应用。
Y系列电动机具有体积小、外形美观、节电等优点。
它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、V2相连接，其余3个接线端子U1、V1、W1接电源。
三相异步电动机接线图和接线方法
三相异步电动机接线图和接线方法三相异步电动机是工业中常见的一种电动机，它通过三相交流电源驱动，可用于各种工业生产中的传动设备。
三相异步电动机的接线图和接线方法对于电动机的正常运行非常重要，下面将结合实际工程应用来详细介绍三相异步电动机的接线图和接线方法。
一、三相异步电动机接线图三相异步电动机的接线图通常包括主接线和启动接线两部分。
主接线是电机的基本接线，主要用于将电机与电源连接起来，而启动接线则是用于电机的起动和停止操作。
1.主接线图三相异步电动机的主接线图通常是通过连接主线圈和辅助线圈实现电机的正常运行。
主接线图一般包括三个主线圈，分别是U、V、W，以及三个辅助线圈，分别是U1、V1、W1。
连接方式通常遵循星形接线和三角形接线两种方式。
在星形接线中，主线圈和辅助线圈分别相互连接，而在三角形接线中，则是主线圈之间相互连接。
这两种连接方式决定了电机的正反转和运行性能。
2.启动接线图三相异步电动机的启动接线图通常包括起动电容、断电器、热继电器等组件，用于控制电机的启动和停止操作。
起动电容通常用于提供额外的起动助力，断电器用于控制电机的启动和停止，热继电器则用于保护电机在过载状态下的安全运行。
二、三相异步电动机接线方法1.星形接线在星形接线中，主线圈和辅助线圈分别连接在一起，如图1所示。
连接方式为U和U1相连，V和V1相连，W和W1相连。
这种接线方式能够有效提高电机的起动扭矩和运行性能，适用于大型负载的传动。
2.三角形接线在三角形接线中，主线圈之间相互连接，如图2所示。
连接方式为U和V相连，V和W相连，W和U相连。
这种接线方式能够有效降低电机的起动电流和提高运行效率，适用于小型和中型负载的传动。
3.变压器起动除了直接接线方式外，还可以采用变压器起动的方式来实现电机的启动和停止。
变压器起动是通过变压器来控制电机的起动电流和启动扭矩，从而延长电机的使用寿命并提高运行效率。
4.软启动器软启动器是一种通过控制器来实现电机的缓慢启动和停止的方式，能够有效减小电机的起动电流和冲击力，从而延长电机的使用寿命并提高运行效率。

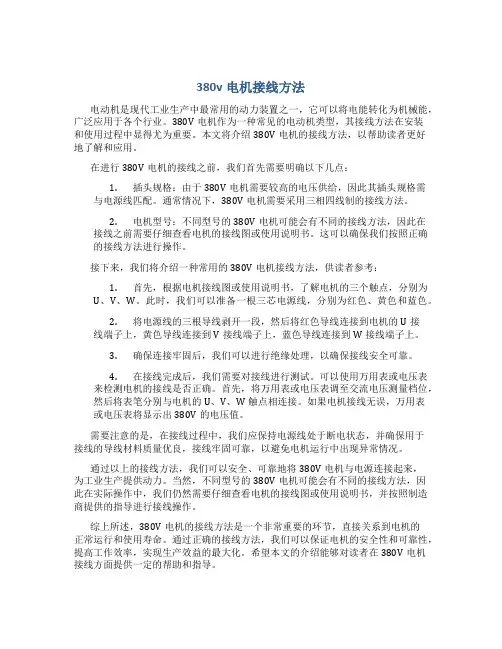

380v电机接线方法
380v电机接线方法电动机是现代工业生产中最常用的动力装置之一，它可以将电能转化为机械能，广泛应用于各个行业。
380V电机作为一种常见的电动机类型，其接线方法在安装和使用过程中显得尤为重要。
本文将介绍380V电机的接线方法，以帮助读者更好地了解和应用。
在进行380V电机的接线之前，我们首先需要明确以下几点：1.插头规格：由于380V电机需要较高的电压供给，因此其插头规格需与电源线匹配。
通常情况下，380V电机需要采用三相四线制的接线方法。
2.电机型号：不同型号的380V电机可能会有不同的接线方法，因此在接线之前需要仔细查看电机的接线图或使用说明书。
这可以确保我们按照正确的接线方法进行操作。
接下来，我们将介绍一种常用的380V电机接线方法，供读者参考：1.首先，根据电机接线图或使用说明书，了解电机的三个触点，分别为U、V、W。
此时，我们可以准备一根三芯电源线，分别为红色、黄色和蓝色。
2.将电源线的三根导线剥开一段，然后将红色导线连接到电机的U接线端子上，黄色导线连接到V接线端子上，蓝色导线连接到W接线端子上。
3.确保连接牢固后，我们可以进行绝缘处理，以确保接线安全可靠。
4.在接线完成后，我们需要对接线进行测试。
可以使用万用表或电压表来检测电机的接线是否正确。
首先，将万用表或电压表调至交流电压测量档位，然后将表笔分别与电机的U、V、W触点相连接。
如果电机接线无误，万用表或电压表将显示出380V的电压值。
需要注意的是，在接线过程中，我们应保持电源线处于断电状态，并确保用于接线的导线材料质量优良，接线牢固可靠，以避免电机运行中出现异常情况。
通过以上的接线方法，我们可以安全、可靠地将380V电机与电源连接起来，为工业生产提供动力。
当然，不同型号的380V电机可能会有不同的接线方法，因此在实际操作中，我们仍然需要仔细查看电机的接线图或使用说明书，并按照制造商提供的指导进行接线操作。
综上所述，380V电机的接线方法是一个非常重要的环节，直接关系到电机的正常运行和使用寿命。
无刷电机接线方式 五线A博源传动无刷接线资料
Pin No.I/O 规格
备注
DC 12V (8-15V)DC 24V (8-26V)2输入（IN)接地黑色引线，接地输入电压
0-5v 橙色引线，电机转向转换高电平（VIH)Min 1.5v 反转，高电平=CCW 低电平（VIL)Max 0.6V
正传，低电平CW
高电平（VOH) 1.5V ≤U ≤5.0V ，at5V 低电平（VOL)0.6V max 信号电流3mA max 脉冲输出数9个脉冲，可定制输入电压
0-5v 白色引线
高电平（VIH)Min 1.5v 电机停止，高电平=电机停止低电平（VIL)Max 0.6V
电机运行，低电平=电机运行脉冲频率
建议脉冲使用范围20KHz-30KHz
备注：
1.Vcc 与GND 端口不可交换使用（接反电机烧毁)。
2.请在马达停止状态下进行CW/CCW 切换，在运转过程中切换有可能造成内部电子原件损坏。
电机供电端口（Vcc ）接地(GND)
3.电机启动方法：红色引线接正极电源，黑色引线为GND 及白色引线端口为低电平时，电机启动，电机初始转向通常为CCW ； 当需要切换转向时，将橙色引线，白色引线同时为低电平时，即切换电机转向。
红色引线，电机供电输入5
脉冲调制
(PWM)
输入（IN)无刷电机接线说明（五线-A型）
信号
13
4
脉冲信号发生器(FG)
正反转(CW/CC W)输入（IN)
输入（IN)输出（OUT)
黄色引线，这是集电机开路输出（NPN),可根据移相使用FG 输出检测转速。
三相异步电机的接线方法
三相异步电机的接线方法
三相异步电机的接线方法主要有两种，分别是星型接法和三角形接法。
星型接法，也称为Y型接法，是将三相电源的三相线分别与电动机的三相线连接，同时将电动机的每相中间接线串联起来形成星形的中性线。
中性线可以不接，在三相电压平衡时，其电势为零。
在这种接法中，每一相电压（即线电压）为额定电压的1/根号3倍，而每一相电流为额定电流。
三角形接法，也称为Δ型接法，是将三相电源的任意两相线接到电动机的两个端子上，并将电动机的另一端子中间接线连接起来，形成一个三角形。
在这种接法中，每一相电压（即线电压）与额定电压相等，而每一相电流为额定电流的根号3倍。
选择哪种接线方法需要依据电动机的额定功率和电源的额定电压来决定。
请注意，在接线时务必遵循相应的安全操作规程，并确保电源已关闭。
15_关于双速电机接线_电机电极对数的说明
关于双速电机接线_电机电极对数的说明
1、双速电机的接线方法：
双速电机每一相的绕组有3个接线端点，三相共6个接线端点，其中3个在电机绕组内部连接，此连接决定电机的低速绕组的接法（三角形或星形）；其余6个外接至接线盒，用于高低速接通转换。
2、双速电机高低速转换时为什么要反相：
由三角形低速运转，转向双星形高速时，绕组组合产生变化，磁场方向也产生变化，电机旋转方向变化；双速电机的定值绕组从一种接法改变到另一种接法时，必须把电源相序反接，以保证电机的旋转方向不变。
3、关于极数2、
4、6、8、16；2极的异步转速接近3000转，4极接近1500转，6极接近
1000转，8极接近750转。
主要里面绕组产生的极对数不一样，2极电机有2个极，一个极对数，N极和S极。
4极的有4个极，2对极对数，以此类推。
电机绕组的电极对数，转速与电极对数有关：
同步转速计算公式：N=50(HZ)x60(秒)/n（极对数）
异步电机转速=N同步转速X（1-转差率）
一个电极是N极或者S极，每个电机由一组UVW电场产生，N极和S极组成一个极对。
2极电机绕组4极电机绕组。
电机常用接线方法
电机常用接线方法电机是一种将电能转换为机械能的设备，广泛应用于各行各业中。
在使用电机时，常常需要进行接线，以确保电机能够正常工作。
本文将介绍电机常用的接线方法。
1. 单相电机的接线方法单相电机是一种常用的电机类型，其接线方法有两种：单向电流接线和双向电流接线。
单向电流接线是指将电机的起动线、运行线和中性线连接到电源的相线和中性线上。
这种接线方法适用于单相交流电源，可以实现电机的正转和反转。
双向电流接线是指将电机的起动线和运行线连接到电源的两相线上，中性线不接。
这种接线方法适用于两相交流电源，可以实现电机的正转和反转。
2. 三相电机的接线方法三相电机是一种高效、稳定的电机类型，其接线方法有星型接线和三角形接线两种。
星型接线是指将电机的三个相线连接到电源的三相线上，同时将电机的中性点连接到电源的中性线上。
这种接线方法适用于低功率的三相电机，可以实现电机的正转和反转。
三角形接线是指将电机的三个相线依次连接起来形成一个闭合回路。
这种接线方法适用于高功率的三相电机，可以实现电机的正转。
3. 特殊接线方法除了以上常用的接线方法外，还存在一些特殊的接线方法。
串联接线是指将多个电机按照一定的顺序连接起来，形成串联的电路。
这种接线方法适用于需要提高输出功率的场合。
并联接线是指将多个电机同时连接到电源上，形成并联的电路。
这种接线方法适用于需要提高输出速度或扭矩的场合。
4. 接线注意事项在进行电机接线时，需要注意以下几点：要确保电机和电源的额定电压和频率一致，否则可能会导致电机无法正常工作或损坏。
要正确连接电机的起动线、运行线和中性线，避免接错导致电机不能正常运转。
还要检查接线的牢固性，确保接线端子的紧固螺丝没有松动，以免出现接触不良或断开的情况。
对于特殊接线方法，要根据具体情况选择合适的接线方式，并确保电路的安全可靠。
总结：电机的接线方法有单相电机的单向电流接线和双向电流接线，三相电机的星型接线和三角形接线，以及特殊的串联接线和并联接线。
直流无刷电机驱动器的接线规则
直流无刷电机驱动器的接线规则
直流无刷电机驱动器是一种用于控制直流无刷电机运转的设备。
它的接线规则非常关键，直接影响到电机的性能和稳定性。
以下是关于直流无刷电机驱动器的接线规则的一些重要事项。
1. 电源接线：直流无刷电机驱动器通常需要接入外部电源。
在接线时，需要确保电源的电压和电流能够满足电机和驱动器的要求。
一般情况下，电源的正极连接到驱动器的正极，负极连接到驱动器的负极。
2. 电机接线：直流无刷电机通常有三个线圈，分别为A、B、C相。
在接线时，需要将驱动器的A、B、C相输出分别连接到电机的A、
B、C相线圈上。
确保连接正确，以免影响电机的正常运转。
3. 编码器接线：有些直流无刷电机驱动器还配有编码器，用于提供反馈信号。
在接线时，需要将编码器的信号线连接到驱动器上相应的接口上。
这样可以实现对电机位置和速度的闭环控制。
4. 控制信号接线：直流无刷电机驱动器通常需要接收控制信号来控制电机的运转。
常见的控制信号有脉宽调制信号（PWM）和方向控制信号。
在接线时，需要将控制信号线连接到驱动器上相应的接口上。
5. 地线接线：为了保证系统的安全性和稳定性，需要将驱动器的地线连接到电源的地线上。
这样可以有效消除干扰和保护系统。
直流无刷电机驱动器的接线规则是确保各个信号线连接正确，并遵循电机和驱动器的要求。
正确的接线可以确保电机的正常运转和系统的稳定性。
在进行接线时，需要仔细阅读电机和驱动器的说明书，并遵循相应的接线规则。
这样可以保证系统的可靠性和性能。
大功率电动机接线方法
大功率电动机接线方法
大功率电动机的接线方法有多种，具体采用哪种接线方法取决于电动机的类型和功率以及应用需求。
常见的大功率电动机接线方法包括：
1. 直接起动接线：将电动机的线圈直接连接到电源，通过开关直接启动电机。
2. 脚踏式起动接线：将电动机的三个电源相连接到三个脚踏开关上，通过踏动开关来启动电机。
3. 降压器起动接线：将电动机的电源接到变压器上，通过变压器调整电压大小，再将调整后的电压接到电动机上起动。
4. 变频器控制接线：将电动机接到变频器上，通过调节变频器的频率和电压来控制电动机的转速和运行。
5. 自耦变压器起动接线：将电动机的电源接到自耦变压器上，通过调整自耦变压器的绕组来实现起动和运行。
需要注意的是，大功率电动机的接线方法应根据具体情况和要求来选择，并且应该按照相关标准和规范进行接线，以确保电动机的安全运行。
在接线之前，最好
咨询专业人士或阅读相关文献以获取正确的接线方法。
