架空线路工程资料核查表
Q/CSG表8-1 架空线路工程资料核查表
工程编号： Q/CSG表8-1
Q/CSG表8-1.0 架空线路工程单位工程质量验收与评定记录表
2.验收结论栏填写“优良”或“合格”；
3.单位工程质量验收是由业主项目部组织监理、设计、施工单位等单位参加的验收，验收合格后，移交给启委会验收组组织相关单位进行投产前的启动验收。
Q/CSG表8-1.1 架空线路土建分部工程质量验收记录表
Q/CSG表8-7.19-1钢管杆、铁塔基础开挖分项工程质量验收记录表
Q/CSG表8-7.19-2 钢管杆、铁塔基础分项工程质量验收记录表
Q/CSG表8-7.19-3 钢管杆、铁塔基础分项工程质量验收记录表工程编号： Q/CSG表8-7.19-3
Q/CSG表8-7.20 接地装置分项工程质量验收记录表
工程编号：Q/CSG表8-7.20
Q/CSG表8-1.2 架空线路安装分部工程质量验收记录表
Q/CSG表8-7.1钢管杆、铁塔、混凝土电杆组立安装分项工程质量验收记录表
Q/CSG表8-7.2杆塔拉线、横担、金具及绝缘子安装
分项工程质量验收记录表
Q/CSG表8-7.3 导、地线展放、紧线、附件连接安装
分项工程质量验收记录表
Q/CSG表8-1.3 户外电气设备安装分部工程质量验收记录表
Q/CSG表8-7.9户外箱变、台架、开关设备及电缆分支箱安装
分项工程质量验收记录表
Q/CSG表8-1.4 电气试验分部工程质量验收记录表
Q/CSG表8-7.11 电气设备试验分项工程质量验收记录表。
通信工程监理表格-8通信架空线路工程施工质量检查记录表
终端杆
终端杆竖立后应向拉线侧倾斜10～20cm
7
杆根
回填
杆跟培土应高于地面5～15cm，(是否有石护墩加固)
8
杆距
一般情况下，市区杆距可为35—40米，郊区杆距可为45—50米
9
杆路与其他建筑物间距
是否符合规范要求
10
号杆
是否符合设计要求
11
装拉线
规格
程式
是否符合设计要求
12
方位
是否符合施工规范要求；角深＞15米是否安装两条拉线
13
其他
拉线
是否按规范要求装设双方拉、三方拉，四方拉等
14
地锚
地锚的埋深和地锚棒出土长度是否符合规范要求
15
安装
工艺
拉线做法是否符合施工规范规定的工艺要求
注：本表一式三份，监理单位、建设单位、施工单位各一份。
监理单位(签字)：施工单位(签字)：
通信架空线路工程施工质量检查记录表
工程名称：段落：
序号
检查项目
通信架空线路工程施工质量检查记录表
工程名称：段落：
序号
检查项目
技术要求
检查结果
(数量和质量情况)
施工
人员
监理
人员
备注
1
路由选择
是否符合设计要求
2
线路是否安全可靠、经济合理、施工维护方便
3
立电杆
杆洞深
是否符合施工规范要求
4
垂直度
与路由中心线偏差≤5cm；电杆本身应上下垂直
5
角杆的位置
角杆转角点内移值10～15cm，应向外倾斜半个杆梢左右
11
保护及预留
是否按规范要求做光电缆保护，光(电)缆预留是否符合设计要求
10—500kV输变电与配电工程质量验收与评定标准第八册配电工程
附录A: 单位工程资料核查表Q/CSG表8-1 架空线路工程资料核查表工程编号： Q/CSG表8-1序号资料名称应有份数实有份数表号1 架空线路工程单位工程质量验收与评定记录表Q/CSG表8-1.01 架空线路土建分部工程质量验收记录表Q/CSG表8-1.11 钢管杆、铁塔基础开挖分项工程质量验收记录表Q/CSG表8-7.19-12 钢管杆、铁塔基础分项工程质量验收记录表Q/CSG表8-7.19-2Q/CSG表8-7.19-33 接地装置分项工程质量验收记录表Q/CSG表8-7.20 2 架空线路安装分部工程质量验收记录表Q/CSG表8-1.21 钢管杆、铁塔、混凝土电杆组立安装分项工程质量验收记录表Q/CSG表8-7.12 杆塔拉线、横担、金具及绝缘子安装分项工程质量验收记录表Q/CSG表8-7.23 导、地线展放、紧线、附件连接安装分项工程质量验收记录表Q/CSG表8-7.33 户外电气设备安装分部工程质量验收记录表Q/CSG表8-1.31 户外箱变、台架、开关设备及电缆分支箱安装分项工程质量验收记录表Q/CSG表8-7.94 电气试验分部工程质量验收记录表Q/CSG表8-1.41 电气设备试验分项工程质量验收记录表Q/CSG表8-7.11验收单位核查结论签名施工单位年月日监理年月日Q/CSG表8-2 电缆线路工程资料核查表工程编号： Q/CSG表8-2序号资料名称应有份数实有份数备注1 电缆线路工程单位工程质量验收与评定记录表Q/CSG表8-2.01 电缆线路土建分部工程质量验收记录表Q/CSG表8-2.11 电缆沟（井）分项工程质量验收记录表Q/CSG表8-7.21-1Q/CSG表8-7.21-2Q/CSG表8-7.21-3Q/CSG表8-7.21-4Q/CSG表8-7.21-5Q/CSG表8-7.21-6Q/CSG表8-7.21-72 电缆槽盒、盖板分项工程质量验收记录表Q/CSG表8-7.223 电缆管道分项工程质量验收记录表Q/CSG表8-7.23-1Q/CSG表8-7.23-2Q/CSG表8-7.23-3Q/CSG表8-7.23-44 箱式变压器、电缆分支箱、桥架基础分项工程质量验收记录表Q/CSG表8-7.24-1Q/CSG表8-7.24-2Q/CSG表8-7.24-3Q/CSG表8-7.24-45 接地装置分项工程质量验收记录表Q/CSG表8-7.20 2 电缆线路安装分部工程质量验收记录表Q/CSG表8-2.21 电缆支架（桥架）安装、电缆敷设及电缆防火封堵分项工程质量验收记录表Q/CSG表8-7.42 户外箱变、台架、开关设备及电缆分支箱安装分项工程质量验收记录表Q/CSG表8-7.93 电缆终端头（中间头）制作安装和电缆终端头（户外）接地及保护管安装分项工程质量验收记录表Q/CSG表8-7.53 电气试验分部工程质量验收记录表Q/CSG表8-2.31 电气设备试验分项工程质量验收记录表Q/CSG表8-7.112 电力电缆试验分项工程质量验收记录表Q/CSG表8-7.12验收单位核查结论签名施工单位年月日监理年月日Q/CSG表8-3 10kV开关站及10kV/0.4kV变电站工程资料核查表工程编号： Q/CSG表8-3序号资料名称应有份数实有份数备注110kV开关站及10kV/0.4kV变电站工程单位工程质量验收与评定记录表Q/CSG表8-3.0 1 配电房土建工程分部工程质量验收记录表Q/CSG表8-3.11配电房地基与基础分项工程质量验收记录表Q/CSG表8-7.25-1Q/CSG表8-7.25-2Q/CSG表8-7.25-3Q/CSG表8-7.25-4Q/CSG表8-7.25-5Q/CSG表8-7.25-6Q/CSG表8-7.25-7Q/CSG表8-7.25-8Q/CSG表8-7.25-9Q/CSG表8-7.25-10Q/CSG表8-7.25-11Q/CSG表8-7.25-12 2配电房钢筋混凝土主体结构分项工程质量验收记录表Q/CSG表8-7.26-1Q/CSG表8-7.26-2Q/CSG表8-7.26-3Q/CSG表8-7.26-4Q/CSG表8-7.26-5Q/CSG表8-7.26-6Q/CSG表8-7.26-73 配电房砌体分项工程质量验收记录表Q/CSG表8-7.274配电房装饰分项工程质量验收记录表Q/CSG表8-7.28-1Q/CSG表8-7.28-2Q/CSG表8-7.28-3Q/CSG表8-7.28-4Q/CSG表8-7.28-5Q/CSG表8-7.28-6Q/CSG表8-7.28-7 5配电房楼地面分项工程质量验收记录表Q/CSG表8-7.29-1Q/CSG表8-7.29-26 配电房屋面分项工程质量验收记录表Q/CSG表8-7.30-1Q/CSG表8-7.30-2Q/CSG表8-7.30-3Q/CSG表8-7.30-4Q/CSG表8-7.30-5Q/CSG表8-7.30-6Q/CSG表8-7.30-7Q/CSG表8-7.30-87 配电房给排水分项工程质量验收记录表Q/CSG表8-7.31-1Q/CSG表8-7.31-28 配电房暖通及消防分项工程质量验收记录表Q/CSG表8-7.32-1Q/CSG表8-7.32-29 配电房防雷接地、户内照明分项工程质量验收记录表Q/CSG表8-7.33-1Q/CSG表8-7.33-2Q/CSG表8-7.33-3Q/CSG表8-7.33-4Q/CSG表8-7.33-5Q/CSG表8-7.33-610 配电房预埋件制作与安装分项工程质量验收记录表Q/CSG表8-7.3411 电缆沟（井）分项工程质量验收记录表Q/CSG表8-7.21-1Q/CSG表8-7.21-2Q/CSG表8-7.21-3Q/CSG表8-7.21-4Q/CSG表8-7.21-5Q/CSG表8-7.21-6Q/CSG表8-7.21-712 电缆槽盒、盖板分项工程质量验收记录表Q/CSG表8-7.2213 电缆管道分项工程质量验收记录表Q/CSG表8-7.23-1Q/CSG表8-7.23-2Q/CSG表8-7.23-3Q/CSG表8-7.23-42 电气设备安装分部工程质量验收记录表Q/CSG表8-3.21 户内变压器安装分项工程质量验收记录表Q/CSG表8-7.62 高压开关柜、负荷开关柜安装分项工程质量验收记录表Q/CSG表8-7.73 0.4KV低压开关柜、低压母线安装分项工程质量验收记录表Q/CSG表8-7.84 电缆支架（桥架）安装、电缆敷设及电缆防火封堵分项工程质量验收记录表Q/CSG表8-7.45 电缆终端头（中间头）制作安装和电缆终端头（户外）接地及保护管安装分项工程质量验收记录表Q/CSG表8-7.56 直流屏安装及调试分项工程质量验收记录表Q/CSG表8-7.13-1Q/CSG表8-7.13-27 二次电缆敷设及接线分项工程质量验收记录表Q/CSG表8-7.14-1Q/CSG表8-7.14-23 户外电气设备安装分部工程质量验收记录表Q/CSG表8-3.31 户外箱变、台架、开关设备及电缆分支箱安装分项工程质量验收记录表Q/CSG表8-7.94 电气试验分部工程质量验收记录表Q/CSG表8-3.41 10kV变压器试验分项工程质量验收记录表 Q/CSG表8-7.102 电气设备试验分项工程质量验收记录表Q/CSG表8-7.113 电力电缆试验分项工程质量验收记录表Q/CSG表8-7.124 继电保护调试分项工程质量验收记录表Q/CSG表8-7.15 验收单位核查结论签名施工单位年月日监理年月日Q/CSG表8-4 箱式变电站工程资料核查表工程编号： Q/CSG表8-4序号资料名称应有份数实有份数备注1 箱式变电站工程单位工程质量验收与评定记录表Q/CSG表8-4.01 箱式变电站土建分部工程质量验收记录表Q/CSG表8-4.11 箱式变压器、电缆分支箱、桥架基础分项工程质量验收记录表Q/CSG表8-7.24-1Q/CSG表8-7.24-2Q/CSG表8-7.24-3Q/CSG表8-7.24-42 电缆沟（井）分项工程质量验收记录表Q/CSG表8-7.21-1Q/CSG表8-7.21-2Q/CSG表8-7.21-3Q/CSG表8-7.21-4Q/CSG表8-7.21-5Q/CSG表8-7.21-6Q/CSG表8-7.21-73 电缆槽盒、盖板分项工程质量验收记录表Q/CSG表8-7.224 电缆管道分项工程质量验收记录表Q/CSG表8-7.23-1Q/CSG表8-7.23-2Q/CSG表8-7.23-3Q/CSG表8-7.23-45 接地装置分项工程质量验收记录表Q/CSG表8-7.20 2 箱式变电站安装分部工程质量验收记录表Q/CSG表8-4.21 户外箱变、台架、开关设备及电缆分支箱安装分项工程质量验收记录表Q/CSG表8-7.92 电缆支架（桥架）安装、电缆敷设及电缆防火封堵分项工程质量验收记录表Q/CSG表8-7.43 电缆终端头（中间头）制作安装和电缆终端头（户外）接地及保护管安装分项工程质量验收记录表Q/CSG表8-7.53 户外电气设备安装分部工程质量验收记录表Q/CSG表8-4.31 户外箱变、台架、开关设备及电缆分支箱安装分项工程质量验收记录表Q/CSG表8-7.94 电气试验分部工程质量验收记录表Q/CSG表8-4.41 10kV变压器试验分项工程质量验收记录表Q/CSG表8-7.102 电气设备试验分项工程质量验收记录表Q/CSG表8-7.11 验收单位核查结论签名施工单位年月日监理年月日Q/CSG表8-5 台架式变压器/低压台区工程资料核查表工程编号： Q/CSG表8-5序号资料名称应有份数实有份数备注1台架式变压器/低压台区工程单位工程质量验收与评定记录表Q/CSG表8-5.0 1 台架式变压器土建分部工程质量验收记录表Q/CSG表8-5.11 钢管杆、铁塔基础开挖分项工程质量验收记录表Q/CSG表8-7.19-12钢管杆、铁塔基础分项工程质量验收记录表Q/CSG表8-7.19-2Q/CSG表8-7.19-3 3电缆沟（井）分项工程质量验收记录表Q/CSG表8-7.21-1Q/CSG表8-7.21-2Q/CSG表8-7.21-3Q/CSG表8-7.21-4Q/CSG表8-7.21-5Q/CSG表8-7.21-6Q/CSG表8-7.21-74 电缆槽盒、盖板分项工程质量验收记录表Q/CSG表8-7.225电缆管道分项工程质量验收记录表Q/CSG表8-7.23-1Q/CSG表8-7.23-2Q/CSG表8-7.23-3Q/CSG表8-7.23-46 接地装置分项工程质量验收记录表Q/CSG表8-7.20 2 台架式变压器安装分部工程质量验收记录表Q/CSG表8-5.21钢管杆、铁塔、混凝土电杆组立安装分项工程质量验收记录表Q/CSG表8-7.1 2杆、塔拉线、横担、金具及绝缘子安装分项工程质量验收记录表Q/CSG表8-7.2 3导、地线展放、紧线、附件连接安装分项工程质量验收记录表Q/CSG表8-7.3 4电缆支架（桥架）安装、电缆敷设及电缆防火封堵分项工程质量验收记录表Q/CSG表8-7.4 5电缆终端头（中间头）制作安装和电缆终端头（户外）接地及保护管安装分项工程质量验收记录表Q/CSG表8-7.5 6户外箱变、台架、开关设备及电缆分支箱安装分项工程质量验收记录表Q/CSG表8-7.9 3 户外电气设备安装分部工程质量验收记录表Q/CSG表8-5.31户外箱变、台架、开关设备及电缆分支箱安装分项工程质量验收记录表Q/CSG表8-7.9 4 电气试验分部工程质量验收记录表Q/CSG表8-5.41 10kV变压器试验分项工程质量验收记录表Q/CSG表8-7.102 电气设备试验分项工程质量验收记录表Q/CSG表8-7.11验收单位核查结论签名施工单位年月日监理年月日Q/CSG表8-6 通信及配网自动化安装工程资料核查表工程编号： Q/CSG表8-6序号资料名称应有份数实有份数备注1通信及配网自动化安装工程单位工程质量验收与评定记录Q/CSG表8-6.01 通信安装分部工程质量验收与评定记录Q/CSG表8-6.11 通信光缆安装分项工程质量验收记录表Q/CSG表8-7.162 通信设备安装分项工程质量验收记录表Q/CSG表8-7.173直流屏安装及调试分项工程质量验收记录表Q/CSG表8-7.13-1Q/CSG表8-7.13-22 配网自动化安装分部工程质量验收与评定记录Q/CSG表8-6.21 自动化终端安装分项工程质量验收记录表Q/CSG表8-7.18验收单位核查结论签名施工单位年月日监理年月日附录B: 单位工程质量验收与评定记录表Q/CSG表8-1.0 架空线路工程单位工程质量验收与评定记录表工程编号：Q/CSG表8-1.0单位工程名称单位工程名称建设单位设计单位开工日期施工单位监理单位竣工日期序号项目验收内容业主项目部核查意见启委会验收组抽查意见1 分部工程质量验收结果统计分部工程名称验收结论1.1 架空线路土建分部工程1.2 架空线路安装分部工程1.3 户外电气设备安装分部工程1.4 电气试验分部工程验收结果应核查分部工程数实核查分部工程数符合标准及设计要求的分部工程数2 质量控制资料核查出厂证件及试验资料2.1出厂合格证材料设备质量证明2.2试验和检测报告2.3线路参数测试报告主要技术资料及施工记录2.4设计变更及图纸会检纪要2.5施工质量检查及评级记录2.6分部工程验收消缺整改记录2.7隐蔽工程验收记录2.8 WHS质量控制记录监理过程控制资料2.9监理旁站记录2.10监理初检消缺整改记录核查结果应核查资料项数实核查资料项数符合标准要求项数3 安全和主要功能抽查3.1接地电阻抽查检查结果：3.2杆塔防盗螺栓抽查3.3交叉跨越距离抽查3.4户外电气设备绝缘性能抽查抽查结果应核查功能项数实核查功能项数符合标准和设计要求功能项数4 观感质量验收4.1线路及户外电气设备标识检查4.2杆塔基础外观检查4.3杆塔外观检查4.4导线外观及弧垂检查4.5户外电气设备外观检查4.5接地装置外观检查验收结果应验收项数实验收项数符合规定标准要求项数5 业主项目部综合验收结论：启委会验收组综合验收结论：6 评定结论：参加验收单位施工单位监理单位设计单位业主项目部启委会验收组（公章）项目负责人：年月日（公章）项目负责人：年月日（公章）项目负责人：年月日（公章）项目负责人：年月日（签字）验收组负责人：年月日备注：1.检查意见栏填写要求：符合要求的检查项打“√”，不符合要求的检查项打“×”，未检查项打“/”；2.验收结论栏填写“优良”或“合格”；3.单位工程质量验收是由业主项目部组织监理、设计、施工单位等单位参加的验收，验收合格后，移交给启委会验收组组织相关单位进行投产前的启动验收。
场内集电线路工程(架空线路部分)质量检查验收表
螺栓安装
1）螺栓规格符合设计要求，安装正确
主控
螺栓
安装
1）螺栓级别标识清楚，无滑扣、破损
2）脚钉、攀登装置安装规范
3）按设计规定安装防盗、防松装置，防松装置齐全、可靠
导线架设
1）对地距离符合设计要求
主控
导线架设
2）交叉跨越距离符合设计要求
主控
3）相位排列符合设计要求。
附件
场内集电线路工程（架空线路部分）质量检查验收表
检查项目
检查内容
性质
存在问题
检查结果
符合
基本符合
不符合
实体质量
结构安全和功能
1）无危害影响结构安全和使用功能的裂缝和缺陷
主控
2）铁塔结构符合设计图纸，安装正确
线路复测
线路复测符合《35kV～220kV架空送电线路测量技术规程》DL/T5146 规定
线路
基础
安装
1）绝缘子数量、碗口方向符合设计要求，表面干净无破损
主控
2）开口销齐全、开口符合要求；弹簧销齐全并安装到位
3）光缆接线盒安装位置符合设计要求，引下线安装牢固
4）防震锤、阻尼线安装正、直，无滑动
5）金具螺栓穿向一致
跳线安装
连接正确，曲线顺畅，平滑
接地
安装
1）接地线规格、埋设深度、敷设符合设计要求
2）引下线连接符合设计要求，安装正确，便于检查测试
4）接地引下线安装工艺美观
运行
管理
1）塔位牌、相序牌和警示牌齐全，安装牢固、规范
2）特殊地段、特殊环境按规定设置警告牌
主控检验个数：
ห้องสมุดไป่ตู้基本符合个数：
基本符合率： %
线路工程检查验收记录表
12
交接箱、分线箱编号应符合设计
13
敷设地下室光缆是否符合规范
14
施工现场清洁
15
16
17
18
19
注：检查时在“检查结果”栏内，填写“符合”或“不符合”规范来表示施工质量
检查代表：施工代表：
年月日年月日
直埋光缆工程施工质量控制表
工程名称：
序号
段落起止标石号
缆沟深度
放坡保护
11
撑杆的设置、埋深、回填夯实符合规范
12
吊线抱箍安装符合规范
13
吊线程式符合设计要求
14
吊线垂度及电气保护符合规范
15
避雷线、吊线、地线安装符合规范
16
吊线接续的电气性能符合规范
17
与其他设施距离、电杆编号符合规范
18
宣传牌、警示牌的安装符合要求
施工代表：检查代表：
年月日年月日
线路工程检查验收记ห้องสมุดไป่ตู้表（线2）
工程名称：
序号
检查内容
检查地点
检查结果
备注
1
主干光缆长度
2
检查人井情况
3
井内光缆应沿人孔壁布放固定
4
光缆接头两端应固定在托板上
5
光缆在人井内应做标志牌
6
埋式光缆规格、深度符合要求
7
埋式光缆保护、夯实符合要求
8
埋式光缆标石、标志符合设计
9
引上光缆出土管安装符合要求
10
落地、架空、墙式交接箱安装牢固
11
4
管道光缆规格及型号符合设计要求
5
管道光缆敷设符合设计要求
6
架空线路质量验评记录
Q/CSG表8-1。
1 架空线路土建分部工程质量验收记录表
Q/CSG表8-7.19—1钢管杆、铁塔基础开挖分项工程质量验收记录表
Q/CSG表8—7.20 接地装置分项工程质量验收记录表工程编号: Q/CSG表8-7。
20
Q/CSG表8—1。
2 架空线路安装分部工程质量验收记录表
Q/CSG表8—7.1钢管杆、铁塔、混凝土电杆组立安装
分项工程质量验收记录表
Q/CSG表8—7。
2杆塔拉线、横担、金具及绝缘子安装
分项工程质量验收记录表
工程编号：Q/CSG表8-7.2
Q/CSG表8-7.3 导、地线展放、紧线、附件连接安装
分项工程质量验收记录表
工程编号：Q/CSG表8—7.3
Q/CSG表8-1.3 户外电气设备安装分部工程质量验收记录表
Q/CSG表8—7.9户外箱变、台架、开关设备及电缆分支箱安装
分项工程质量验收记录表
工程编号： Q/CSG表8—7.9
Q/CSG表8-1。
4 电气试验分部工程质量验收记录表
Q/CSG表8—7.11 电气设备试验分项工程质量验收记录表工程编号：Q/CSG表8—7。
11。

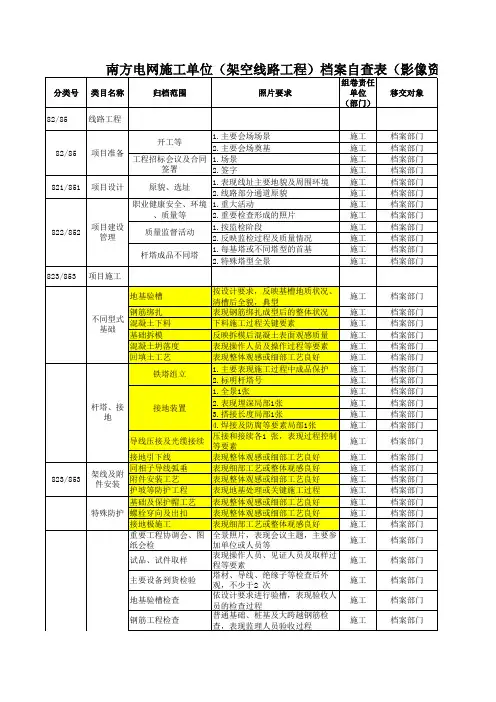

南方电网施工单位 架空线路工程 档案自查表 影像资料
