高层核心筒设计
高层住宅核心筒设计要点
一．高层住宅楼中筒的基本元素1．安全疏散口：封闭楼梯或防烟楼梯及前室2．电梯，电梯厅及消防电梯前室3．公共走道4．设备设施及设备管井二．各元素设计的基本要点1．楼梯及前室1）. 基本要求：梯段净宽≥1.1M（墙边到扶手中心线的净空尺寸）梯步净宽≥260mm;梯步净高≤175mm梯步数每段≤18步普通楼梯基本尺寸：4700*2600（8*260+2400+200=4680），参见图1。
剪刀楼梯基本尺寸：7100*2700（17*260+2400+200=7020）（中间100或200防火墙）防烟楼梯间前室的基本面积要求：住宅≥4.5平米；公建≥6.0平米与消防电梯合用的前室基本面积要求：住宅≥6.0平米；公建≥10.0平米2）. 设计要点：a.如地下地上共用一个楼梯，应在首层出口处将地下地上楼梯用防火墙及防火门分隔开，并且地下地上的楼梯对外疏散门均应向疏散方向开启，且门开启后相互不能影响疏散宽度。
b.楼梯间的门均为乙级防火门，标准层其开门宽度可以是1000mm,但在首层楼梯间对外开启的防火门应满足大于1100mm（等同楼梯间梯段最小宽度）。
c.楼梯间及其前室的外窗和其他部分的外窗的距离应满足水平大于1.0米，转角及正对时应大于4.0米的防火要求。
d.两个放烟楼梯间与消防电梯不能同时共用一个前室（三合一前室）（高规p128页：“特别要提出的是，有少数设计在剪刀楼梯梯段之间不加任何分隔，也不设防烟楼梯间，还有一种与消防电梯合用的前室，两个楼梯口均开在一个合用前室之内，这种设计都不利于疏散，不能采用，更不能推广。
“e.楼梯应出屋顶.f.楼梯段不能设扇步。
g.当楼梯梯段井净宽大于500mm时，楼梯栏杆应按临空栏杆设计，其高度应大于1100mm。
住宅楼梯间及出入口的设置有如下几个要求：设置开敞楼梯间的条件：11层及11层以下的单元式住宅可不设封闭楼梯间，但开向楼梯间的户门应为乙级防火门，且楼梯间应靠外墙，并应直接天然采光和自然通风。
高层建筑核心筒设计
高层建筑核心筒设计在现代城市的天际线中，高层建筑如璀璨的繁星般闪耀。
而在这些高层建筑的内部，核心筒扮演着至关重要的角色。
它不仅仅是建筑的结构支撑，更是功能布局的核心，影响着整个建筑的使用效率、安全性和舒适度。
核心筒，简单来说，就是位于高层建筑中心部分的一个垂直交通和服务空间的集合体。
它通常包含了电梯、楼梯、设备用房、管道井、通风井等设施。
首先，让我们来探讨一下核心筒在结构方面的重要性。
它就像是建筑的“脊梁”，承担着巨大的垂直荷载和水平荷载。
在地震、大风等自然灾害发生时，核心筒能够有效地将这些力量传递到基础，保证建筑的稳定性。
为了实现这一目标，核心筒的结构设计需要精心计算和规划。
设计师要考虑混凝土的强度、钢筋的配置、墙体的厚度等诸多因素，以确保核心筒具备足够的强度和刚度。
在交通组织方面，核心筒内的电梯和楼梯布局至关重要。
电梯的数量和速度要根据建筑的高度、使用人数以及功能需求来确定。
一般来说，高层写字楼需要更多、速度更快的电梯，以减少人们的等候时间，提高工作效率。
而在住宅楼中，电梯的数量和规格可以相对较少，但仍要满足居民的日常出行需求。
楼梯作为紧急疏散通道，其位置和宽度也有严格的规定。
楼梯要均匀分布在核心筒内，确保在紧急情况下，人员能够快速、安全地疏散到地面。
设备用房也是核心筒的重要组成部分。
这些房间包括配电室、空调机房、消防泵房等。
它们的布局要考虑设备的安装、维护和运行需求，同时要避免对其他功能区域造成干扰。
例如，空调机房通常需要靠近通风井，以保证良好的通风散热；配电室要远离潮湿的区域，以确保设备的正常运行。
管道井和通风井在核心筒中也占有一席之地。
管道井用于布置给排水管道、电气管线等，通风井则负责为建筑内部提供新鲜空气和排出废气。
它们的大小和位置要根据建筑的规模和功能进行合理设计，既要满足使用要求，又不能占用过多的空间。
此外，核心筒的面积和形状也会对建筑的使用效率产生影响。
如果核心筒面积过大，会导致可使用的建筑面积减少，降低建筑的经济性；如果面积过小，则可能无法满足功能需求。
高层建筑核心筒设计经验
引言：正文：1.确定核心筒的结构类型1.1钢筋混凝土核心筒1.1.1墙板的布置与厚度1.1.2基础的设计原则1.1.3结构连接方式1.1.4节约成本的措施1.2钢结构核心筒1.2.1钢结构优势与劣势1.2.2钢柱和梁的设计1.2.3钢结构连接方式1.2.4耐震设计考虑因素2.核心筒的抗震设计2.1考虑地震荷载2.1.1地震动力学参数的确定2.1.2地震荷载分析方法2.1.3按层计算方法2.2非线性分析方法2.2.1塑性铰设计2.2.2拟静力弹塑性分析方法2.2.3起伏效应的控制2.2.4地基的考虑因素3.核心筒的基础设计3.1基础类型3.1.1承台基础3.1.2桩基础3.1.3混凝土连续墩基础3.2基础设计原则3.2.1设计荷载的确定3.2.2基础的选型3.2.3基础的稳定性分析3.2.4基础的施工要求4.高层建筑核心筒的消防设计4.1防火隔离和疏散4.1.1防火分区和防火门设计4.1.2疏散楼梯的设计4.1.3疏散通道的设计4.2灭火系统的设计4.2.1自动喷水灭火系统4.2.2喷雾灭火系统4.2.3气体灭火系统4.2.4高层建筑消防用水系统设计5.核心筒的节能设计5.1保温隔热设计5.1.1外墙的保温隔热设计5.1.2窗户的保温隔热设计5.1.3屋顶的保温隔热设计5.1.4地板的保温隔热设计5.2通风系统设计5.2.1空调系统设计5.2.2通风换气系统设计5.2.3自然通风系统设计5.2.4能量回收系统的设计总结：高层建筑核心筒设计是一个复杂而关键的工作，需要全面考虑结构类型、抗震设计、基础设计、消防设计和节能设计等方面的因素。
在本文中，我们从这五个大点出发，详细探讨了核心筒设计的各个方面。
希望本文能够对读者在高层建筑核心筒设计中提供有价值的指导和经验。

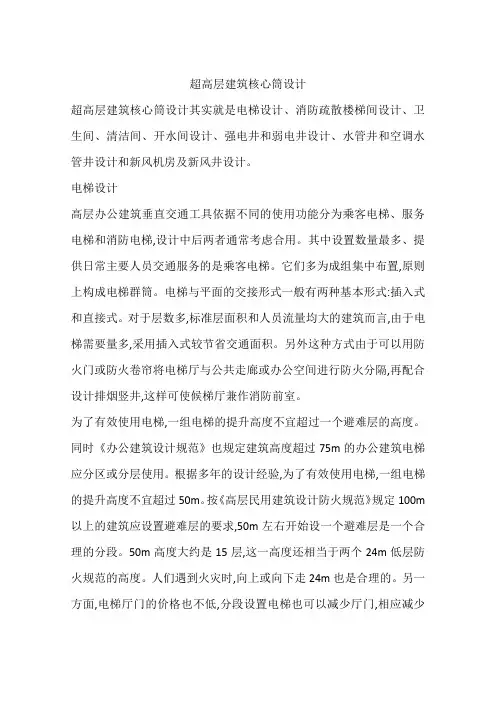

超高层建筑核心筒设计
超高层建筑核心筒设计超高层建筑核心筒设计其实就是电梯设计、消防疏散楼梯间设计、卫生间、清洁间、开水间设计、强电井和弱电井设计、水管井和空调水管井设计和新风机房及新风井设计。
电梯设计高层办公建筑垂直交通工具依据不同的使用功能分为乘客电梯、服务电梯和消防电梯,设计中后两者通常考虑合用。
其中设置数量最多、提供日常主要人员交通服务的是乘客电梯。
它们多为成组集中布置,原则上构成电梯群筒。
电梯与平面的交接形式一般有两种基本形式:插入式和直接式。
对于层数多,标准层面积和人员流量均大的建筑而言,由于电梯需要量多,采用插入式较节省交通面积。
另外这种方式由于可以用防火门或防火卷帘将电梯厅与公共走廊或办公空间进行防火分隔,再配合设计排烟竖井,这样可使候梯厅兼作消防前室。
为了有效使用电梯,一组电梯的提升高度不宜超过一个避难层的高度。
同时《办公建筑设计规范》也规定建筑高度超过75m的办公建筑电梯应分区或分层使用。
根据多年的设计经验,为了有效使用电梯,一组电梯的提升高度不宜超过50m。
按《高层民用建筑设计防火规范》规定100m 以上的建筑应设置避难层的要求,50m左右开始设一个避难层是一个合理的分段。
50m高度大约是15层,这一高度还相当于两个24m低层防火规范的高度。
人们遇到火灾时,向上或向下走24m也是合理的。
另一方面,电梯厅门的价格也不低,分段设置电梯也可以减少厅门,相应减少了工程造价。
关于电梯下到地下室的问题,其实没有必要所有的电梯都通到地下室,除货梯和消防梯有功能和消防等方面的需要,每组电梯有1个通到地下室就满足地下停车者的需要了。
除上述内容外,还要注意货梯兼作消防梯时,消防梯要有6m2 的防烟前室,前室要有约0.8m2的正压送风建筑风道。
消防疏散楼梯间设计随着高层办公楼的日益增多,高层建筑功能更加复杂,相对地对高层建筑的安全疏散设施要求更高。
安全疏散是当建筑物发生火灾后确保人员生命安全的有效措施,是建筑防火中的重要内容,也是建筑防火设计中的重要环节,疏散设计的原理简单明了,在紧急时便于人们进行判断,同时提供从室内任何位置向两个方向疏散的可能性。
高层住宅核心筒设计要点
高层住宅核心筒设计要点【第一篇】高层住宅核心筒设计要点一：概述高层住宅核心筒设计是保障楼体结构安全和居住质量的重要环节。
本文详细介绍了高层住宅核心筒设计的要点。
二：核心筒设计的目的1. 确保高层住宅的抗震性能。
2. 保证住宅内部结构的空间布置。
3. 提供良好的垂直交通通道。
三：核心筒设计的基本原则1. 抗震性能优先。
核心筒应具备良好的抗震性能，以保护住宅内的居民。
2. 结构合理。
核心筒的结构设计应合理，以优化空间布置和增加使用效率。
3. 通风与照明充分。
核心筒内部应设置合适数量的通风口和光井，以保证居住环境的舒适性。
四：核心筒设计的详细要点1. 核心筒的形式选择。
可以选择单核筒、双核筒或多核筒的形式，根据建筑设计及使用需求进行选择。
2. 核心筒的材料选择。
应选择具备良好的抗震性能和耐久性的材料，如钢筋混凝土等。
3. 核心筒的结构设计。
应根据楼层高度、使用功能及抗震要求等设计合适的结构形式，如筒壳结构、柱框结构等。
4. 核心筒的布置位置。
应考虑建筑整体结构和功能布局，合理确定核心筒的位置，以减小地震作用对核心筒的影响。
5. 核心筒的防火设计。
应采用防火材料进行包围，确保核心筒在火灾发生时具备阻燃性能。
6. 核心筒的绝缘设计。
应设置绝缘层，降低核心筒传热损失，提高能源利用效率。
7. 核心筒的通风与照明设计。
应根据居住人数和使用功能等确定合适的通风和照明设备，以保证居住环境的舒适性。
五：附件本所涉及的附件如下：1. 核心筒设计图纸2. 核心筒结构计算书3. 核心筒安全设施清单六：法律名词及注释本所涉及的法律名词及注释如下：1. 高层住宅：指建筑高度超过一定限制的住宅建筑物。
2. 抗震性能：指建筑结构抵抗地震力破坏的能力。
3. 防火材料：指具备阻燃性能的材料，可在一定时间内阻止火势蔓延。
【第二篇】高层住宅核心筒设计要点一：概述高层住宅核心筒设计是确保建筑结构安全和居住质量的重要环节。
本文将详细介绍高层住宅核心筒设计的要点。
高层办公楼核心筒设计
加强建筑维护结构的保温隔热性能，减少冷热损失，提高建筑能效。同 时，定期进行能耗监测和审计，发现问题及时整改，确保节能效果的可 持续性。
05
核心筒的安全设计
防火安全设计
防火墙设置
在核心筒内设置防火墙，将不同防火分区间进行 分隔，以防止火势蔓延。
节能设计
考虑空调和通风系统的节能设计， 如采用变频技术、空气源热泵等节 能技术，降低能耗和运行成本。
04
核心筒的节能设计
节能建筑设计标准
建筑节能设计应遵循国家和地方的相关标准，如《公共建筑节能设计标准》、《 绿色建筑评价标准》等，确保建筑在规划、设计、施工和运营等全过程中达到节 能要求。
在高层办公楼核心筒设计中，应充分考虑建筑所在地的气候、环境等因素，合理 利用自然条件，如风能、太阳能等，降低建筑能耗。
考虑卫生间的清洁和维护，合理设置 清洁用具和通风设施，保持卫生间整 洁卫生。
卫生间设施
提供齐全的卫生设施，如洗手盆、马 桶、淋浴等，确保使用舒适性和便利 性。
空调和通风设计
空调系统
选择适合高层办公楼的空调系统， 如中央空调或分体式空调，确保 室内温度适宜。
通风系统
设计合理的通风系统，确保室内空 气流通，提供新鲜空气和降低室内 污染物浓度。
案例三：某高层办公楼的防震安全设计
总结词
抗震减灾，保障生命安全
详细描述
该高层办公楼的防震安全设计遵循“抗震减灾”的原则，通 过采用符合抗震要求的建筑结构、加强建筑构件连接、设置 减震隔震装置等方式，提高建筑的抗震性能，减少地震对建 筑的破坏，保障人员生命安全。
THANKS
高层建筑核心筒设计
高层建筑核心筒设计在现代城市的天际线中，高层建筑如璀璨的明珠般闪耀。
而在这些高层建筑的内部结构中，核心筒扮演着至关重要的角色。
它就像是建筑的“心脏”，承载着垂直交通、设备管道、疏散通道等重要功能。
接下来，让我们深入探讨一下高层建筑核心筒的设计。
一、核心筒的功能首先，核心筒要满足垂直交通的需求。
电梯是高层建筑中人员上下的主要工具，因此合理规划电梯的数量、速度和布局是核心筒设计的关键之一。
一般来说，根据建筑的使用功能、人流量以及楼层高度，需要计算出满足高峰时段使用需求的电梯数量。
同时，为了提高电梯的运行效率，还会采用分区、分组或高速电梯等设计策略。
其次，核心筒也是设备管道的集中区域。
包括给排水管道、通风管道、电气线路等。
这些管道的布置需要考虑到维护和检修的便利性，同时也要避免相互干扰和占用过多的空间。
再者，核心筒还承担着紧急疏散的重要任务。
在火灾等紧急情况下，人员需要通过楼梯迅速撤离。
因此，楼梯的数量、宽度和位置都要符合相关的安全规范，以确保人员能够安全、快速地疏散。
二、核心筒的布局形式常见的核心筒布局形式有中央核心筒、偏心核心筒和分散核心筒等。
中央核心筒是最常见的布局方式，将核心筒置于建筑的中心位置。
这种布局使得建筑的结构受力均匀，同时也便于围绕核心筒布置房间，空间利用率较高。
但在一些特殊的建筑设计中，可能会出现偏心核心筒的形式，即将核心筒偏离中心位置。
这种布局可以为建筑创造出独特的空间效果，但也会对结构设计和空间利用带来一定的挑战。
分散核心筒则是将核心筒的功能分散到建筑的不同位置。
这种布局方式可以减少核心筒对建筑平面的限制，增加空间的灵活性，但相应地也会增加结构和管道布置的复杂性。
三、核心筒的尺寸设计核心筒的尺寸设计需要综合考虑多个因素。
建筑的高度和使用人数直接影响着电梯和楼梯的数量和尺寸，从而决定了核心筒在垂直方向上的面积。
同时，设备管道的数量和尺寸也会对核心筒的水平面积产生影响。
一般来说，高层建筑的核心筒面积会占标准层面积的 20% 30%左右。
核心筒设计规范解析
• 核心筒设计概述 • 核心筒的构成与布局 • 核心筒的设计规范与标准 • 核心筒设计案例分析 • 核心筒设计的挑战与解决方案
01
核心筒设计概述
核心筒的定义与特点
核心筒的定义
核心筒是指高层建筑中，位于建 筑中心部位的竖向交通核，由电 梯、楼梯、设备管井等组成，是 建筑中最重要的结构之一。
总结词
人流高效组织
详细描述
核心筒的人流组织关乎建筑使用效率和安全性。为了实现人流高效组织，应合理规划交通流线，避免 人流拥堵和交叉。同时，应设置明确的导向标识和信息提示，方便人员快速找到目的地。此外，可采 用智能化的楼宇管理系统，实时监测和控制人流动态，提高人流组织的效率和安全性。
THANKS
感谢观看
结构安全
核心筒结构设计应满足建筑结构 安全要求，确保在各种可能出现 的荷载和作用下，结构能够保持
稳定和安全。
抗震设计
针对地震等自然灾害，核心筒结构 设计应进行抗震分析和设计，采取 有效的抗震构造措施，提高结构的 抗震性能。
耐久性要求
核心筒结构应满足耐久性要求，确 保在正常使用和维护条件下，结构 能够长期保持其功能和安全性。
02
核心筒的构成与布局
核心筒的构成元素
楼梯间
用于上下楼层之间的通行，包 括直跑楼梯、中间平台和休息
平台。
电梯间
安装电梯的区域，通常位于核 心筒的中心位置。
管道井
集中布置建筑内的给排水、暖 通、电气等管道的空间。
消防设施
包括消防栓、灭火器等消防设 备，以及紧急疏散通道和出口
。
核心筒的布局方式
中心式布局
核心筒的人流组织设计规范
人流疏导
核心筒内的人流组织应合理规划，避免人流拥堵 和冲突，确保人员流动的顺畅和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高层核心筒设计注意事项
1.核心筒的结构以剪力墙为主，也可以用密柱
2.高层剪力墙的厚度一般都大于等于250.（8度及以上地区），所以画图最好至少画到300，一般底层厚，顶层薄，逐渐过渡。
画图时，内边线不动，向外扩边。
3.若使用VAV小型中央空调系统，需要加空调机房，室内净高最少2.7米；风机盘管系统，不需要加空调机房，室内净高最少2.4米。
4.强电弱电有自己的管井，最好上下楼层对齐，至少要有一个900*300相重叠。
5.水有冷冻水和冷却水，可以合并，能节省点面积
6.消防管井高层要单独做，靠近消火栓，用防火门，供给消防栓喷淋
7.残疾人的卫生间门要双向开，新建的1400*1800，老的是1000*2000的规格
8.如果往室外排风的话，排风和新风最好不靠在一起
9.卫生间管道井里的水管数有8根
10.消防电梯的数量设置：1500平方米以下，设置1个；1500-2000平方米，设置两个（面积各地算法不同，上海是楼层的建筑面积减去管道井的面积来计算）
11.防烟楼梯间若和防烟电梯合用前室，面积要大于等于10平方米，前室和楼梯间里都要有正压送风，楼梯间的压强要大于前室的，用乙级防火门；不合用，即仅是防烟楼梯间的前室，面积大于等于6平米，楼梯间加送风，前室不加送风。
12.卫生间里的（大便器+小便器）/洗手盆=2：1
13.管弄井可以放马桶水箱，宽400
14.消防电梯下要有消防水池
15.一般塔式高层办公楼标准层建筑面积大约1000m2~1500m2，有两个独立疏散楼梯就足够了。
以1500m2一个标准层来计算，办公楼一般差不多20m2一个人（按北京公布的办公楼使用面积是：办公人均6m2；会议2.3m2；辅助用房1.8m2；服务用房1.4m2；人均使用面积是11.5m2，合建筑面积大约是16.5m2），即使以10m2／人计算的话，每层最多150人，只需要1.5m宽的楼梯，根据《高层民用建筑设计防火规范》规定楼梯净宽应不小于1.2m，所以设计两个净宽1.2m的楼梯即可。
防烟楼梯间也要约0.8m2的正压送风风道及6m2的前室，其中一个楼梯可与消防电梯合用一个10m2的前室。
16.《办公建筑设计规范》也规定建筑高度超过75m的办公建筑电梯应分区或分层使用。
根据多年的设计经验，为了有效使用电梯，一组电梯的提升高度不宜超过50m。
按《高层民用建筑设计防火规范》规定100m以上的建筑应设置避难层的要求，50m左右开始设一个避难层是一个合理的分段。
50m高度大约是15层，这一高度还相当于两个24m低层防火规范的高度。
人们遇到火灾时，向上或向下走24m也是合理的。
17.没有必要所有的电梯都通到地下室，除货梯和消防梯有功能和消防等方面的需要，每组电梯有1个通到地下室就满足地下停车者的需要了。
货梯兼作消防梯时，消防梯要有6m2 的防烟前室，前室要有约0.8m2的正压送风建筑风道。
18.《办公建筑设计规范》规定男厕所每40人设大便器一具，每30人设小便器一具；女厕所每20人设大便器一具；洗手盆不分男女每40人设一具。
根据上例，每层人数一般不到150人。
按男女各半计算，男厕内两个厕位就够，加上3个小便斗。
而女厕内需要4个厕位，洗手盆男女也各需要两个即可。
19.强电井的大小一般须根据建设方的使用要求和电气专业的设计计算结果确定。
一般与各类用水房间需做可靠措施的隔离，否则容易导致不必要的事故发生。
最常见也是最实用的设计方法就是紧邻电梯井道，利用筒体宽度的富余空间设置。
20.弱电间建筑设计上应考虑适当预留空间以适应建筑可持续发展的需要，并应考虑检修方便。
设计中应注意不宜与强电井道紧邻或共用，否则会受到电流强磁场的干扰而导致线路信号较差，影响使用。
弱电间建筑设计上应考虑适当预留空间以适应建筑可持续发展的需要，并应考虑检修方便。
设计中应注意不宜与强电井道紧邻或共用，否则会受到电流强磁场的干扰而导致线路信号较差，影响使用。
21.水管井里各种水管分别是消防水管、雨水管、高位水箱上水、给水管、排污管、冷冻供水、冷冻回水、凝结水、冷却回水、冷却供水、热水管道、热循环管道等。
当然这些管道也不尽全有，其中热水管道和热循环管道是生活用的，一般只有根据办公楼的实际要求才会设计（例如公寓式写字楼）。
这些管道相对来说都不小，有的更是达到500mm~600mm，大约要占8m2~10m2。
但管井可以根据工程实际情况考虑合并或优化组合设计，一般应分隔为两个以上相对较小的管井，既有利于检修方便，也与核心筒结构墙体的较小空间分隔布置相吻合。
22.建筑标准层设计得不太厚的时候一般不设新风机房。
同时受到建筑布置和面积上的限制，超高层建筑设计中新风机房也多设在上下的避难层里，因为避难层面积一般占不到一个标准层，故可兼作设备层用，因此在核心筒里只需要留有新风管道井就行了，根据建筑物的体量由设备专业确定，一般不会超过3m2。
