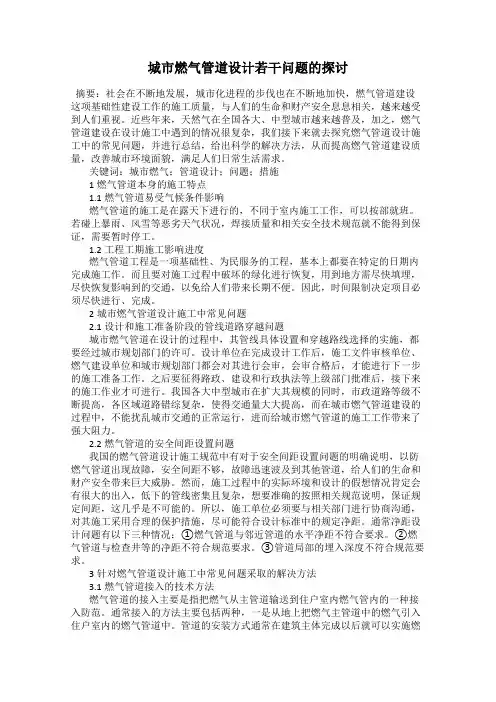

城市燃气管道设计若干问题的探讨摘要：社会在不断地发展，城市化进程的步伐也在不断地加快，燃气管道建设这项基础性建设工作的施工质量，与人们的生命和财产安全息息相关，越来越受到人们重视。
近些年来，天然气在全国各大、中型城市越来越普及，加之，燃气管道建设在设计施工中遇到的情况很复杂，我们接下来就去探究燃气管道设计施工中的常见问题，并进行总结，给出科学的解决方法，从而提高燃气管道建设质量，改善城市环境面貌，满足人们日常生活需求。
关键词：城市燃气；管道设计；问题；措施1燃气管道本身的施工特点1.1燃气管道易受气候条件影响燃气管道的施工是在露天下进行的，不同于室内施工工作，可以按部就班。
若碰上暴雨、风雪等恶劣天气状况，焊接质量和相关安全技术规范就不能得到保证，需要暂时停工。
1.2工程工期施工影响进度燃气管道工程是一项基础性、为民服务的工程，基本上都要在特定的日期内完成施工作。
而且要对施工过程中破坏的绿化进行恢复，用到地方需尽快填埋，尽快恢复影响到的交通，以免给人们带来长期不便。
因此，时间限制决定项目必须尽快进行、完成。
2城市燃气管道设计施工中常见问题2.1设计和施工准备阶段的管线道路穿越问题城市燃气管道在设计的过程中，其管线具体设置和穿越路线选择的实施，都要经过城市规划部门的许可。
设计单位在完成设计工作后，施工文件审核单位、燃气建设单位和城市规划部门都会对其进行会审，会审合格后，才能进行下一步的施工准备工作。
之后要征得路政、建设和行政执法等上级部门批准后，接下来的施工作业才可进行。
我国各大中型城市在扩大其规模的同时，市政道路等级不断提高，各区域道路错综复杂，使得交通量大大提高，而在城市燃气管道建设的过程中，不能扰乱城市交通的正常运行，进而给城市燃气管道的施工工作带来了强大阻力。
2.2燃气管道的安全间距设置问题我国的燃气管道设计施工规范中有对于安全间距设置问题的明确说明，以防燃气管道出现故障，安全间距不够，故障迅速波及到其他管道，给人们的生命和财产安全带来巨大威胁。
城镇燃气管网的布线、材料、设备
2.3 燃气管道材料、附属设备及防腐
二、附属设备
A、机械强度要高， B、密封性好， C、抗腐蚀性强， D、转动部件灵活，开关迅速E、通用性好。
1、阀门
作用
A、启闭 B、调节流量
性能要求
闸阀、旋塞阀、截止阀、球阀和蝶阀
种类
2.3 燃气管道材料、附属设备及防腐
二、附属设备
A、在高压燃气干管上，应设置分段阀门。分段阀门的最大间距，以四级地区为主管段不应大于8km；以三级地区为主管段不应大于13km；以二级地区为主管段不应大于24km；以一级地区为主管段不应大于32km。 B、在高压燃气支管的起点处，应设置阀门。 C、燃气管道阀门的选用应符合国家现行有关标准，并应选择适用于燃气介质的阀门。 D、在防火区内关键部位使用的阀门，应具有耐火性能。需要通过清管器或电子检管器的阀门，应选用全通径阀门。 E、管道交叉处阀门有多种布置方式。（第69页）
2.3 燃气管道材料、附属设备及防腐 二、附属设备 管道的伸缩量
2.3 燃气管道材料、附属设备及防腐 二、附属设备 温度应力
2.3 燃气管道材料、附属设备及防腐 二、附属设备 L形补偿器的短臂长度
2.3 燃气管道材料、附属设备及防腐 二、附属设备 Z形补偿器的短臂长度
2.3 燃气管道材料、附属设备及防腐 二、附属设备 方形补偿器自由臂长度 波形补偿器补偿能力
2.2城镇燃气管网的布线
二、燃气管网的平面布置
(一)高压、中压管网的平面布置
原则
(1)高压管道宜布置在城镇边缘或城镇内有足够埋管安全距离的地带 (2)中压管道应布置在城镇用气区便于与低压环网连接的规划道路上，但应尽量避免沿车辆来往频繁或闹市区的主要交通干线敷设
高压管网的主要功能是输气。 中压管网的功能则是输气并兼有向低压管网配气的作用。
城市燃气管道安装要求
城市燃气管道安装要求一、燃气管道材料选用高压和中压A燃气管道，应采用钢管；中压B和低压燃气管道，宜采用钢管或机械接口铸铁管。
中、低压地下燃气管道采用聚乙烯管材。
三、室外燃气管道安装(一)管道安装基本要求1．地下燃气管道不得从建筑物和大型构筑物的下面穿越。
2．地下燃气管道埋设的最小覆土厚度(路面至管顶)应符合下列要求：埋设在车行道下时，不得小于0.9m；埋设在非车行道下时，不得小于0.6m；埋设在庭院时，不得小于0.3m；埋设在水田下时，不得小于0．8m3．地下燃气管道不得在堆积易燃、易爆材料和具有腐蚀性液体的场地下面穿越，并不宜与其他管道或电缆同沟敷设。
当需要同沟敷设时，必须采取防护措施。
4．地下燃气管道穿过排水管、热力管沟、联合地沟、隧道及其他各种用途沟槽时，应将燃气管道敷设于套管内。
5．燃气管道穿越铁路、高速公路、电车轨道和城镇主要干道时应符合下列要求：(1)穿越铁路和高速公路的燃气管道，其外应加套管，并提高绝缘防腐等级。
(2)穿越铁路的燃气管道的套管，应符合下列要求：1)套管埋设的深度：铁路轨道至套管顶不应小于1.20m，并应符合铁路管理部门的要求；2)套管宜采用钢管或钢筋混凝土管；3)套管内径应比燃气管道外径大lOOmm以上；4)套管两端与燃气管的间隙应采用柔性的防腐、防水材料密封，其一端应装设检漏管；5)套管端部距路堤坡角外距离不应小于2.Om。
(3)燃气管道穿越电车轨道和城镇主要干道时宜敷设在套管或地沟内；穿越高速公路的燃气管道的套管、穿越电车和城镇主要干道的燃气管道的套管或地沟，应符合下列要求：1)套管内径应比燃气管道外径大lOOmm以上，套管或地沟两端应密封，在重要地段的套管或地沟端部宜安装检漏管。
2)套管端部距电车道边轨不应小于2.Om；距道路边缘不应小于1.Om。
3)燃气管道宜垂直穿越铁路、高速公路、电车轨道和城镇主要干道。
6．燃气管道通过河流时，可采用穿越河底或采用管桥跨越的形式。
