楼宇智能化技术-第3章 有线电视、会议系统
楼宇智能化系统技术与应用
楼宇智能化系统技术与应用随着科技的不断发展和社会的进步，楼宇智能化系统技术被广泛应用于各类建筑物中，为用户提供更加便捷、舒适和安全的生活和工作环境。
楼宇智能化系统技术采用了先进的信息技术、通信技术和自动化技术，使得建筑物的管理和运行更加智能化、高效化和可持续化。
本文将从楼宇智能化系统的概念、技术特点和应用案例等方面对楼宇智能化系统技术进行介绍。
一、楼宇智能化系统的概念楼宇智能化系统是指利用先进的信息技术、通信技术和自动化技术，对建筑物进行智能化管理和控制的系统。
它通过对建筑物内部各种设备和设施进行集成和互联，实现对建筑物的智能化监测、控制、运行和管理，以提高建筑物的使用效率、节能环保和安全可靠性。
楼宇智能化系统主要包括建筑自动化系统、能源管理系统、安全监控系统、信息通信系统、环境控制系统等多个子系统的集成。
1. 多元化接入方式：楼宇智能化系统支持多元化的接入方式，包括有线网络、无线网络、蓝牙、红外线等多种接入方式，可以满足不同设备的接入需求。
2. 数据智能化采集和分析：楼宇智能化系统可以对建筑物内部环境、设备和设施进行实时监测和数据采集，并通过数据分析和挖掘，提供智能化的建筑管理决策和服务。
3. 自适应智能控制：楼宇智能化系统可以根据不同的使用场景和用户需求，实现自适应的智能化控制和调整，从而提高建筑物的舒适性和节能效果。
4. 开放式标准接口：楼宇智能化系统采用开放式标准接口，使得各类设备和系统可以方便地进行集成和互联，实现系统之间的信息共享和资源共享。
5. 智能化服务与管理：楼宇智能化系统可以实现对建筑物的智能化管理和服务，如远程监控、远程控制、智能化调度等功能，提供更加便捷和高效的服务。
1. 办公楼宇智能化系统：办公楼宇智能化系统可以实现对建筑物内部各种设备和设施的智能化管理和控制，如照明系统、空调系统、电梯系统、安防系统等。
通过智能化调度和控制，实现办公楼宇的节能环保和安全可靠性。
2. 商业综合体智能化系统：商业综合体智能化系统可以实现对商业综合体内部各类设备和设施的智能化管理和服务，如购物中心、酒店、影院、餐饮等。
《楼宇智能化技术》复习思考题及答案
复习思考题模块一1.智能建筑的起源和主要特征是什么?智能建筑起源于美国康涅狄格州哈特福德，当时被誉称为“都市大厦”，是1984年1月由美国联合科技集团兴建的。
智能建筑的主要特征是向人们提供具有高效、安全、舒适和便利的幽雅环境。
对于建筑管理者来说，智能建筑应有一套管理、控制、运行、维护的通信设施。
而对建筑使用者来说，应有一个有利于提高工作效率、激发人们创造性的环境。
2.智能建筑的主要功能和特点是什么?智能建筑的主要功能（1）具有信息处理功能，且信息范围遍布于世界上的每个城市、地区或国家。
（2）能对建筑物内照明、电力、空调、给排水、交通设备进行综合自动化控制。
（3）实现现场自动化控制和远程监控管理。
既现场设备的分散控制，集中管理。
（4）对建筑物内的火灾实施自动报警和消防联动控制。
（5）大楼内具有视频监控、防盗报警、出入口管理等安防措施。
智能建筑的主要特点（1）集智能化、集成化、协调化于一体。
（2）系统稳定性高，扩展能力强，维护方便。
（3）提高建筑物的安全性、舒适性和高效便捷性。
（4）具备网络集成和上位机远程监控。
（5）降低设备维护费用和人工管理费用。
（6）具有节能减排、低碳环保等特点。
3.世界各国对智能建筑是怎么定义的?世界上各国根据自身地理环境和人文特点对智能建筑都有着自己的定义，但总体来说以美国、日本、新加坡最具代表性。
中国对智能建筑的定义基本接近美国的概念。
美国对智能建筑的要求注重于功能性。
其定义为智能建筑要针对建筑物的四个基本要素进行优化组合，具有高功能，投资合理，提供舒适和高效的建筑环境。
日本对智能建筑的要求更侧重于网络的功能性和通信的便捷性。
其定义为智能建筑应是具有高功能特性的大厦，在建筑物中要能方便有效地利用信息和通信设备，对大楼内的建筑设备能采用计算机监控，使其具有高度的综合管理功能。
新加坡对智能建筑的要求注重于舒适性和网络环境。
其定义为智能建筑应具有先进的自动控制，系统对温度、湿度和灯光要能进行很好的调节，具有安全和舒适的环境、强大的计算机网络和对外通信能力。
楼宇智能化系统技术与应用

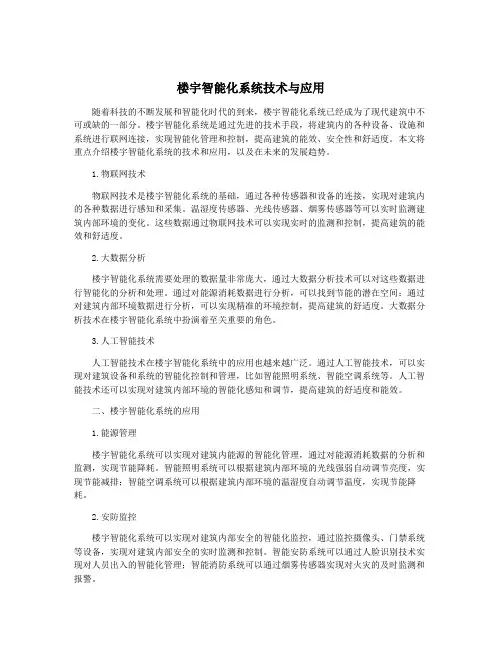

楼宇智能化系统技术与应用随着科技的不断发展和智能化时代的到来，楼宇智能化系统已经成为了现代建筑中不可或缺的一部分。
楼宇智能化系统是通过先进的技术手段，将建筑内的各种设备、设施和系统进行联网连接，实现智能化管理和控制，提高建筑的能效、安全性和舒适度。
本文将重点介绍楼宇智能化系统的技术和应用，以及在未来的发展趋势。
1.物联网技术物联网技术是楼宇智能化系统的基础，通过各种传感器和设备的连接，实现对建筑内的各种数据进行感知和采集。
温湿度传感器、光线传感器、烟雾传感器等可以实时监测建筑内部环境的变化。
这些数据通过物联网技术可以实现实时的监测和控制，提高建筑的能效和舒适度。
2.大数据分析楼宇智能化系统需要处理的数据量非常庞大，通过大数据分析技术可以对这些数据进行智能化的分析和处理。
通过对能源消耗数据进行分析，可以找到节能的潜在空间；通过对建筑内部环境数据进行分析，可以实现精准的环境控制，提高建筑的舒适度。
大数据分析技术在楼宇智能化系统中扮演着至关重要的角色。
3.人工智能技术人工智能技术在楼宇智能化系统中的应用也越来越广泛。
通过人工智能技术，可以实现对建筑设备和系统的智能化控制和管理，比如智能照明系统、智能空调系统等。
人工智能技术还可以实现对建筑内部环境的智能化感知和调节，提高建筑的舒适度和能效。
二、楼宇智能化系统的应用1.能源管理楼宇智能化系统可以实现对建筑内能源的智能化管理，通过对能源消耗数据的分析和监测，实现节能降耗。
智能照明系统可以根据建筑内部环境的光线强弱自动调节亮度，实现节能减排；智能空调系统可以根据建筑内部环境的温湿度自动调节温度，实现节能降耗。
2.安防监控楼宇智能化系统可以实现对建筑内部安全的智能化监控，通过监控摄像头、门禁系统等设备，实现对建筑内部安全的实时监测和控制。
智能安防系统可以通过人脸识别技术实现对人员出入的智能化管理；智能消防系统可以通过烟雾传感器实现对火灾的及时监测和报警。
3.智能化办公1.智能化技术的深度融合未来，楼宇智能化系统将更加注重各种智能化技术的深度融合，实现设备、设施和系统之间的无缝连接和智能化协同。
楼宇智能化技术
光源
光调制器 调制电信号
电信号处理
光纤线路
光检测器 解调电信号
电信号处理
电信号输入
电信号输出
⒊传输特性
⑷按允许通过的信号分 分为模拟信道和数字信道
⑸按使用的方法分 分为专用(租用)信道和公共(交换)信
道
信 源
发送 装置
传输 介质
接收 装置
受 信 者
狭义信道
广义信道
⒉ 信道容量
一个给定信道的信道容量是在传输差错概率趋于零的条 件下，单位时间内可以传输的信息量，或把信道能够传送信 息的最大速率信道容量。
智能楼宇对信息传输的需求，可从以下几方面分析∶
1)商用个人计算机(PC)、传真机、文字处理机、工作站的安 装量和生产量
2)数据通信需求状况 3)多媒体通信的需求
适用于智能楼宇的信息传输网络，目前主要有三种技术∶ 1)程控用户交换机PABX(Private Automatic Branch eXchange)网 2)计算机局域网络LAN(Local Area Network) 3）PABX 与 LAN 的 综 合 以 及 综 合 业 务 数 字 网 ISDN(Integrated
模拟信号
模拟数据
声音
用连续变化的电磁波来表示数据
电话
模拟信号
数字数据
二进制 电压脉冲
MODEM
模拟信号
数字信号
模拟数据
模拟信号
用电压脉冲序列来表示数据
编码/解码器
楼宇智能化技术-第3章 有线电视、会议系统
第3章 视频应用技术
3.1概述
3.1.1智能化楼宇对有线电视系统的要求
现代建筑智能化系统中的有线电视系统通常为接入系 统，即城市或区域性有线电视网络的继续和延伸。同时兼 顾建筑自身的特殊要求，即要求具有能够独立接收来自卫 星的电视信号和独立自办视频节目的功能。因此要求系统 能够将接入信号、卫星直收信号、自办节目信号等混合在 一起，利用建筑内的传输、分配网络，为终端提供各种视 频信号。 为此，各种信号的标准必须统一到有线电视的相关国家 标准上，传输分配网络也应适应双向传输要求，以便满足 视频点播（VOD）、视频会议、远程教育、网上购物以及与 互联网相连的要求。
第3章 视频应用技术
3.1.2有线电视系统的一般构成
图3-1给出了有线电视系统基本组成示意图。主要分为接收天 线、前端设备、干线以及分配网络。
第3章 视频应用技术
3.1.3有线电视系统的技术指标
1．载噪比（C／N） 2．与非线性失真相关的指标:(1)载波互调比（IM） (2) 交扰调制比（CM）(3)载波组合三次差拍比(CTB) (4)载波 组合二次差拍比（CSO）(5)微分增益（DG）(6)微分相位 （DP） 3．与线性失真相关的指标:(1)色度／亮度时延差 （⊿τ）(2)频道内幅频特性 4．载波交流声比
下行信号 上行信号
高通滤波器 低通滤波器
传输线
高通滤波器 低通滤波器
下行信号 上行信号
频率分割的原理框图 第3章 视频应用技术
3.4.2双向传输电缆电视系统
一套电缆、一套放大器的频率分割双向传输系统
FDM滤波器 高通 放 大 器 低通 高通 FDM滤波器 低通
FDM滤波器 高通
FDM滤波器 高通 放大器（正向） 放大器（反向）
楼宇智能化技术课件
o 广播系统工程； o 会议系统工程； o 视频点播系统工程； o 智能化小区综合物业管理系统工程； o 可视会议系统工程； o 大屏幕显示系统工程； o 智能灯光、音响控制系统工程； o 火灾报警系统工程； o 计算机机房工程。
绿色智能化
可持续发展 需求推动
支撑面
IT技术，自动化技术，生产商，系统集成商...
楼宇智能化技术
1.1.2“楼宇智能化”是一个新的学科 (3)
“楼宇智能化”是否是一个学科？
➢ 楼宇智能化技术是指为了建设智能楼宇而所涉及 的各种工程应用技术。
➢ 智能化己扩展到各类楼宇:智能家居、智能住宅 小区、智能校园、智能医院、智能体育场馆、智 能会议中心、智能办公大厦、智能博物馆…。
楼宇智能化技术
《9.工信点程息型及技感设术温备系火质统 灾量间探验远测收程器规通技范信术和要信求息及交试换验局方域法网》和(GB城4域71网6-》20(G0B5)15629.11-2003) 《信线建息型筑处光电理束气系感工统 烟 程光火施纤灾工分探质布测量式器验数技收据术规接要范口求》及》(GB试(I5S验O03方903法1-24》-010(:2G1)B98194)003-2005) 《光点智纤型能分红建布外筑式火工数 焰 程据探质接测量口器验（性收能规FD要范DI求》）及(高GB试速5验0局3方域39法网-2》标00(准3G)B》1（56A3N1-S1IX939T59).5）
(7)根据不同地区的气侯和资源条件，发展该地区 适用的智能楼宇技术。
(8)与建筑学科的结合，发展新型楼宇结构和型态 （移动、多功能空间、摩方…）。
楼宇智能化技术
1.1楼宇智能化技术的基本概念(6)
1.1.3智能楼宇体系结构
智能楼宇应有三大方面的功能特征：建筑基本功能、设备自动化功能和服 务智能化功能。图1-2智能楼宇体系结构参考模式，描述了智能化建筑的 逻辑构成。
楼宇智能化课件
1.2.2 楼宇智能化系统功能
楼宇智能化系统的基本功能应包括以下几方面。 智能化工程各系统要体现当今时代潮流，设计合
理，具有既可单独操作控制，又能整体管理的功 能，安装维护方便，安全可靠。 建立大楼的计算机数据网络，满足用户的信息服 务要求。 建立大楼的安全防范系统，方便大楼的封闭管理， 为用户提供一个安全、舒适的生活环境。 所用设备采用技术先进、成熟可靠、性能价格比 较高的产品。 所用设备便于操作、便于维护，稳定性好。
1.1.1 楼宇智能化系统的概念
实现建筑物自动化（BA）、通信自动化（CA）、办公自 动化（OA）、安全保卫自动化系统（SAS）和消防自动 化系统（FAS），将这5种功能结合起来的建筑，外加结 构化综合布线系统（SCS），结构化综合网络系统 （SNS），智能楼宇综合信息管理自动化系统（MAS） 组成，就是智能化楼宇。智能建筑基本结构图如图1-1所 示：
现在我国已建成了一批技术水平较高、设施完善、效益明显、管理到 位的智能建筑。但是从总体上看，行业管理和市场的整顿还仅仅是开 始，特别在技术上还缺乏统一的规范要求，为此，国家技术监督局和 建设部在2000年7月颁布了国家标准“智能建筑设计标准”(GB/T 50314—2000），基本上总结了近10年智能建筑的建设经验，对统一 技术要求起到了一定的作用。
建筑智能化工程包括：
① 计算机管理系统工程；
② 楼宇设备自控系统工程；源自③ 保安监控及防盗报警系统工程；④ 智能卡系统工程；
⑤ 通信系统工程；
⑥ 卫星及共用电视系统工程；
⑦ 车库管理系统工程；
⑧ 综合布线系统工程；
⑨ 计算机网络系统工程；
还有 ① 广播系统工程； ②会议系统工程； ③ 视频点播系统工程； ④智能化小区综合物业管理系统工程； ⑤可视会议系统工程； ⑥大屏幕显示系统工程； ⑦智能灯光、音响控制系统工程； ⑧火灾报警系统工程； ⑨计算机机房工程。
楼宇智能化技术课件讲解
45% 38%
30%
26%
30%
20%
10%
0%
96年 97年 98年 99年 00年 01年 02年
精选课件
30
智能化系统近几年发展概况
100% 80% 60% 40% 20% 0%
停车场管理系统
94%
85%
84%
67%
50%
56%
40%
96年 97年 98年 99年 00年 01年 02年
精选课件
3A系统：
BAS
BAS：Building Automation System
楼宇设备自动化系统
CAS OAS
OAS:Office Automation System 办公自动化系统
CAS:Communication Automation System CNS:Communication Network System
97年
98年
99年
00年
01年
02年
精选课件
38
智能化系统近几年的开出率
100% 80% 60% 40% 20% 0%
73% 75% 96年 97年
自动抄送系统
75%
78%
90%
89%
91%
98年 99年 00年 01年 02年
精选课件
39
作业：
1、智能建筑的特点 2、什么是3A建筑？具体含义。 3、智能建筑的技术基础是什么？ 4、教材P9，第3题
精选课件
7
一、智能建筑的定义与特点（P1）
智能建筑是指拥有集成的楼宇自动化 控制系统与现代通信网络设施，能对物业 的保安、消防、环境等许多方面进行自动 监控，能为用户提供信息传输便利和良好 环境、具有高度综合管理功能的现代建筑。
楼宇智能化系统介绍PPT课件
.
6
４、运行高可靠性
我们所选用产品，在产品质量与可靠性上 要是业界最优秀的产品，并配合我们公司 优良的施工与售后服务体系。能保证整个 系统安全运行。
.
7
设计特点
一、先进的网络设计：
核心网为千兆以太网，百兆到各信息点。核心交换机要求 主控板、电源系统等所有关键部件支持冗余热备份设计。 为提高设备管理能力，核心设备需采用全分布式体系结构， 采用模块化设计。
干线子系统
由楼宇主设备间 （如计算机房、程 控交换机房）到各 楼层弱电管理间。 它采用电缆或光缆， 两端分别接在设备 间和管理间的跳线 架上。
工作区
水平子系统
一般是 从楼层 弱电间 开始到 各个办 公室内 的线路 与设备
.
3
１、综合布线产品的先进性
布线系统的寿命一般可以达到20年以上， 因此在建设综合布线系统的时候我们特别 考虑到了技术的更新发展，目前网络系统 是以以太网（10M）和快速以太网(100M) 为主，并在向-千兆以太网(1G)的发展，随 着技术的发展，千兆以太网是必然的趋势。
.
1
一．综合布线系统
“综合布线系统”主要是
指建筑物内部的语音（电
话）、数据（网络）、视
频图象（监控图像）等系
统的线路布设。
基于楼内所有弱电线路的整 体考虑．做到一次性布全．并 为以后扩展余留充足的空间．
１、设备的先进性
２、扩展良好性
３、运行可靠性
４、对下代产品的兼容性
.
2
Ａ：综合布线系统的组成
管理区 楼层弱电间
而是集电力、空调、建筑、装修、消防和安全等多
方面的综合设计和施工的系统工程。计算机机房是
各种信息系统的中枢，只有构建一个高可靠性的整
《楼宇智能化技术》章节问题及思考答案
模块一楼宇智能化基本认识学习单元1 问题与思考问题1 智能建筑与传统建筑的区别有哪些？答案:传统建筑的控制一般为手动和局部自动控制，整体缺乏联动性。
大楼中建筑设备较多，技术上相对复杂，维护和维修比较困难。
传统建筑中由于没有实现科学化管理，所以能耗比较大，与智能建筑相比其能耗一般多三分之一。
智能建筑对于现场的设备实施优化组合控制，除了可以进行本地控制外，还可以和上位计算机实现通信、现场的监控和管理，大楼内利用局域网连接整个办公设备，实现了无纸办公。
大楼内采用计算机网络，将电话、语音、视频等数据实现传输与共享。
建筑物中采用安全监控和管理，实现了科学管理后，节约了大量的人力资源和物力资源。
问题2 智能建筑包含哪些系统集成？它的主要特征是什么？答案:智能建筑主要包含楼宇自动化集成子系统、办公自动化集成子系统、通信自动化集成子系统。
它的主要特征是自动化、智能化、网络化。
智能建筑的另一特征还包括科学化的管理和建筑节能。
学习单元2 问题与思考问题1 智能小区的主要特征是什么？它的主要功能和特点有哪些？答案:智能化住宅小区是利用4C技术，通过有效的传输网络，将多元住处的服务与管理、物业管理与安防、住宅智能化系统实施集成，为住宅小区的服务与管理提供高技术的智能化手段，以期实现快捷高效的超值服务与管理，提供安全舒适的家居环境。
智能小区的主要功能包括：运用智能电表技术，实现用电信息自动采集；提升电网自动化水平，保证小区可靠供电；电力光纤到表到户，服务互联网、广电网和电信网三网融合；智能用电服务互动平台，实现用户与供电企业的实时互动；示范分布式光伏发电，倡导清洁能源消费；配置电动汽车充电管理设施，满足居民使用电动汽车需求；家电的远程监测与控制，促进家庭合理用电；设置自助缴费终端，方便客户缴费；实现水电气集中抄表，有效整合各运营商的人力资源；实施自动化控制和智能化管理，提升物业管理水平。
智能小区的主要特点包括：建筑结构布局合理，经济实用性强；居住环境舒适、安全、高效便捷；社区建设低碳节能、绿色环保；实施全面的数字化控制及管理；方便快捷的通信网络服务设施；集智能化、集成化、协调化于一体；系统稳定性高、扩展能力强、维护方便。
