dx-200全固态中波发射机几例典型电源故障的原因分析及处理方法

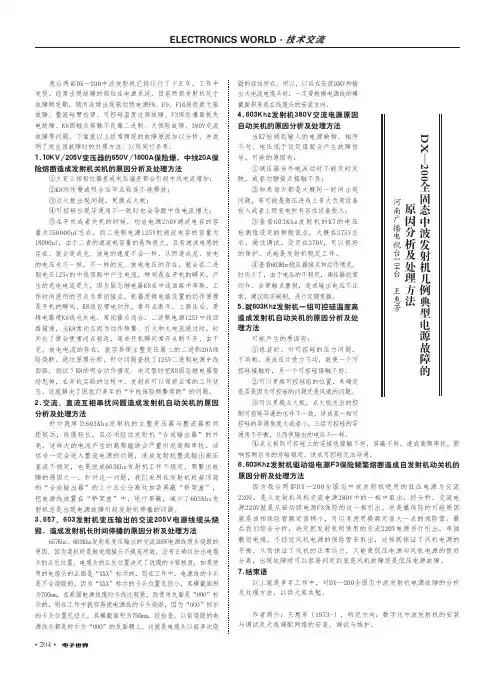

• 204•ELECTRONICS WORLD ・技术交流我台两部DX—200中波发射机已经运行了十五年，工作中发现，经常出现故障的部位在电源系统，目前两部发射机处于故障频发期，期间连续出现驱动级电源F8、F9、F10保险断欠驱故障、整流硅臂击穿、可控硅温度过高故障、F3保险爆面板失电故障、K8因触点接触不良爆二进制、大保险故障、380V交流故障等问题，下面就以上经常频现的故障原因加以分析，并说明了发生该故障时的处理方法。
以供同行参考。
1.10KV/205V变压器的650V/1600A保险爆，中线20A保险熔断造成发射机关机的原因分析及处理方法①主变三相相位偏差或电压偏差都会引起中线电流增加；②K8动作慢或吸合后节点粘连不能释放；③点火板出现问题，更换点火板；④可控硅出现导通角不一致时也会导致中线电流增大；⑤在开机或者关机的时候，功放电源250V滤波电容的容量为350000uf左右，而二进制电源125V的滤波电容的容量为18000uf，由于二者的滤波电容量的悬殊很大，且有滤波电感的存在，就会造成充、放电的速度不会一样，从而造成充、放电的电压也不一样，不一样的充、放电电压的存在，就会在二进制电压125v的中线回路中产生电流，特别是在开机的瞬间，产生的充电电流更大，因为固态继电器K8在中线回路中串联，工作时间使用的节点为常闭接点，机器逻辑电路设置的动作原理是开机的瞬间，K8线包带电动作，常开点断开，上高压后，逻辑电路使K8线包失电，常闭接点闭合，二进制电源125V中线回路接通，当K8常闭点因为动作频繁、打火和大电流通过时，时间长了就会使常闭点粘连，造成开机瞬间常开点断不开，由于充、放电电流的存在，就容易使主整变压器上的二进制20A保险烧断。
通过原理分析，针对问题查找了125V二进制电源中线回路，测试了K8的吸合动作情况。
决定暂时把K8固态继电器暂时甩掉，在开机实验的过程中，发射机可以保持正常的工作状态。
DX系列中波发射机泄放电路故障维修两例

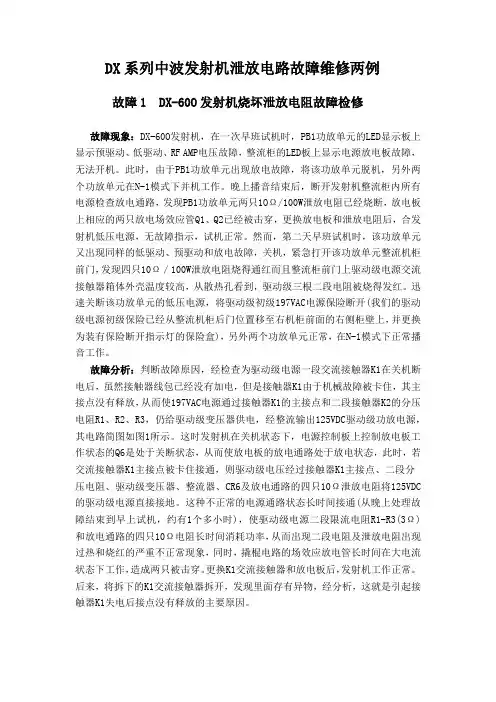

DX系列中波发射机泄放电路故障维修两例故障1 DX-60O发射机烧坏泄放电阻故障检修故障现象：DX-60O发射机，在一次早班试机时，PB1功放单元的LED显示板上显示预驱动、低驱动、RF AMP电压故障，整流柜的LED板上显示电源放电板故障，无法开机。
此时，由于PB1功放单元出现放电故障，将该功放单元脱机，另外两个功放单元在N-1模式下并机工作。
晚上播音结束后，断开发射机整流柜内所有电源检查放电通路，发现PB1功放单元两只1OΩ/100W泄放电阻已经烧断，放电板上相应的两只放电场效应管Q1、Q2已经被击穿，更换放电板和泄放电阻后，合发射机低压电源，无故障指示，试机正常。
然而，第二天早班试机时，该功放单元又出现同样的低驱动、预驱动和放电故障，关机，紧急打开该功放单元整流机柜前门，发现四只10Ω／100W泄放电阻烧得通红而且整流柜前门上驱动级电源交流接触器箱体外壳温度较高，从散热孔看到，驱动级三根二段电阻被烧得发红。
迅速关断该功放单元的低压电源，将驱动级初级197VAC电源保险断开(我们的驱动级电源初级保险已经从整流机柜后门位置移至右机柜前面的右侧柜壁上，并更换为装有保险断开指示灯的保险盒)，另外两个功放单元正常，在N-1模式下正常播音工作。
故障分析：判断故障原因，经检查为驱动级电源一段交流接触器K1在关机断电后，虽然接触器线包已经没有加电，但是接触器K1由于机械故障被卡住，其主接点没有释放，从而使197VAC电源通过接触器K1的主接点和二段接触器K2的分压电阻R1、R2、R3，仍给驱动级变压器供电，经整流输出125VDC驱动级功放电源，其电路简图如图1所示。
这时发射机在关机状态下，电源控制板上控制放电板工作状态的Q6是处于关断状态，从而使放电板的放电通路处于放电状态，此时，若交流接触器K1主接点被卡住接通，则驱动级电压经过接触器K1主接点、二段分压电阻、驱动级变压器、整流器、CR6及放电通路的四只10Ω泄放电阻将125VDC 的驱动级电源直接接地。
DX600中波发射机无法开机故障两例

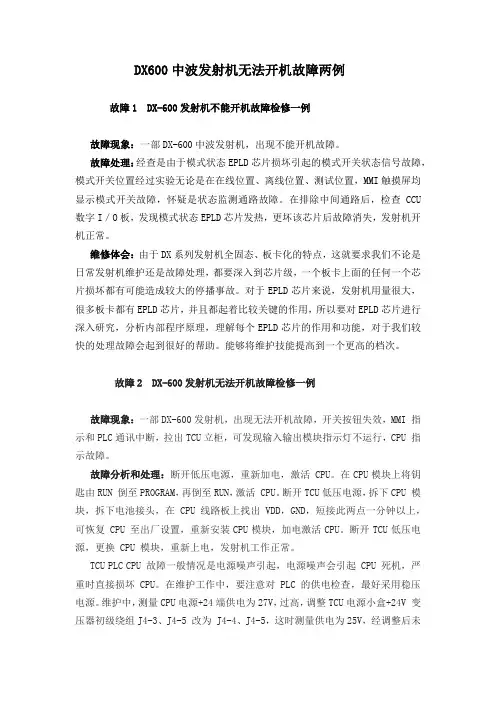

DX600中波发射机无法开机故障两例故障1 DX-600发射机不能开机故障检修一例故障现象：一部DX-600中波发射机，出现不能开机故障。
故障处理：经查是由于模式状态EPLD芯片损坏引起的模式开关状态信号故障，模式开关位置经过实验无论是在在线位置、离线位置、测试位置，MMI触摸屏均显示模式开关故障，怀疑是状态监测通路故障。
在排除中间通路后，检查CCU 数字I／O板，发现模式状态EPLD芯片发热，更坏该芯片后故障消失，发射机开机正常。
维修体会：由于DX系列发射机全固态、板卡化的特点，这就要求我们不论是日常发射机维护还是故障处理，都要深入到芯片级，一个板卡上面的任何一个芯片损坏都有可能造成较大的停播事故。
对于EPLD芯片来说，发射机用量很大，很多板卡都有EPLD芯片，并且都起着比较关键的作用，所以要对EPLD芯片进行深入研究，分析内部程序原理，理解每个EPLD芯片的作用和功能，对于我们较快的处理故障会起到很好的帮助。
能够将维护技能提高到一个更高的档次。
故障2 DX-600发射机无法开机故障检修一例故障现象：一部DX-600发射机，出现无法开机故障，开关按钮失效，MMI 指示和PLC通讯中断，拉出TCU立柜，可发现输入输出模块指示灯不运行，CPU 指示故障。
故障分析和处理：断开低压电源，重新加电，激活 CPU。
在CPU模块上将钥匙由RUN 倒至PROGRAM，再倒至RUN，激活 CPU。
断开TCU低压电源，拆下CPU 模块，拆下电池接头，在 CPU 线路板上找出VDD，GND，短接此两点一分钟以上，可恢复 CPU 至出厂设置，重新安装CPU模块，加电激活CPU。
断开TCU低压电源，更换 CPU 模块，重新上电，发射机工作正常。
TCU PLC CPU 故障一般情况是电源噪声引起，电源噪声会引起 CPU 死机，严重时直接损坏 CPU。
在维护工作中，要注意对 PLC 的供电检查，最好采用稳压电源。
维护中，测量CPU电源+24端供电为27V，过高，调整TCU电源小盒+24V 变压器初级绕组J4-3、J4-5 改为 J4-4、J4-5，这时测量供电为25V，经调整后未再发生同类故障。
DX-600中波发射机烧保险故障的分析与维修

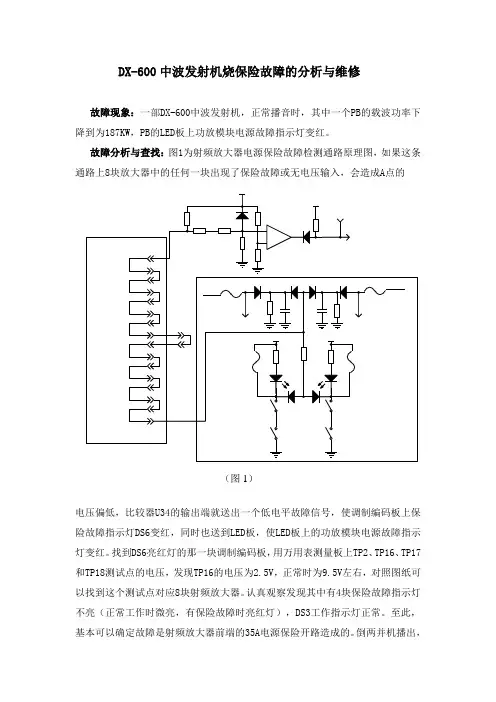

DX-600中波发射机烧保险故障的分析与维修故障现象：一部DX-600中波发射机，正常播音时，其中一个PB的载波功率下降到为187KW，PB的LED板上功放模块电源故障指示灯变红。
故障分析与查找：图1为射频放大器电源保险故障检测通路原理图，如果这条通路上8块放大器中的任何一块出现了保险故障或无电压输入，会造成A点的电压偏低，比较器U34的输出端就送出一个低电平故障信号，使调制编码板上保险故障指示灯DS6变红，同时也送到LED板，使LED板上的功放模块电源故障指示灯变红。
找到DS6亮红灯的那一块调制编码板，用万用表测量板上TP2、TP16、TP17和TP18测试点的电压，发现TP16的电压为2.5V，正常时为9.5V左右，对照图纸可以找到这个测试点对应8块射频放大器。
认真观察发现其中有4块保险故障指示灯不亮（正常工作时微亮，有保险故障时亮红灯），DS3工作指示灯正常。
至此，基本可以确定故障是射频放大器前端的35A电源保险开路造成的。
倒两并机播出，关断PB电源，更换保险可以排除故障。
但是，接下来的一段时间，PB2经常出现这个故障，甚至一次会有很多个35A保险烧坏，导致PB2功率下降过多而自动脱机。
故障原因的分析：（1）估算35A保险通过的平均电流，单个PB不加调制信号，高功率200kW开机时，功放电压为250V，电流约为830A，有103块射频放大器工作，每个35A保险给4块射频放大器供电，其平均电流为32A，由此可以看出，35A保险的工作电流低于额定值，正常情况下不会烧坏。
我台发射机每天播音18个小时，历年来烧坏的35A保险还不到20只。
所以，我们应该再分析电源系统，查找产生故障的原因。
（2）功放单元用的250V直流电源整流电路如图44-2所示。
从变压器来的3相197V交流电通过6个可控硅变成直流，为了减少纹波分量，在整流电路与负载之间接入了LC滤波电路，滤波阻流圈L对交流分量具有很大的感抗，起到抑制交流成份的作用；与地并联的滤波电容C对交流成份阻抗很小，进一步滤除交流分量，从而使输出到负载上的电压波动很小。
DX-600发射机常见故障检修五例
DX-600发射机常见故障检修五例故障1 DX-600发射机合成器打火故障检修一例故障现象：一部DX-600发射机，播音中 PB2发生故障，在脱开故障机PB2 时，合成器内发出打火声，TCU MMI 显示弧光。
关机后，测量合成器PB2平衡电阻，判断有电阻损坏。
故障分析和处理：N-0工作时，平衡电阻上基本不消耗射频功率。
如果载波工作时，当某一 PB200故障关机，故障路的每根平衡电阻上消耗大约 2.5kW 的射频功率，有调制时则更大，而平衡电阻功率容量为3kW/根。
另外一机故障时平衡电阻中心悬浮点的射频电压最高可达5kV以上，如果此时故障路的平衡电阻有接触不良的情况，这些电压会全部或部分加至接触卡子上，造成高频打火而烧坏平衡电阻。
因此，当某一PB200 多次发生故障时，有时会烧坏平衡电阻，特别是电阻卡子松动时更易损坏电阻。
故障处理：故障处理步骤如下：（1）将合成器输出射频开关接地。
（2）将某PB 离线，万用表电阻档测量相应PB平衡电阻对地阻值应为 39Ω～40Ω，若发现某一组阻值较大，可初步判断该组有电阻烧断。
（3）拆下相对应PB平衡电阻的铝板，观察该组36根电阻，一般烧伤的电阻两端会有过热的痕迹，若不能发现，万用表电阻档挂接在该组电阻上，读出表头读数，脱开某一根电阻，读数会增加，说明该组电阻正常，1440Ω/36=40Ω，脱开某一根电阻，读数不变，说明该组有电阻损坏。
1440Ω/35=41.1Ω。
（4）拆下读数不变该电阻，安装新电阻，重新测量为39Ω～40Ω正常值。
维护中注意：平衡电阻机箱要整洁卫生，发现固定电阻的夹子松动要及时更换；N-1 试验尽量在不加功率情况下进行。
故障2 DX-600发射机射频封锁故障检修一例故障现象：一部DX-600发射机，有时N-0，N-1 切换后TCU MMI不显示相应开关状态，模式开关信号丢失，发射机射频封锁，无功率输出。
故障分析和处理：DX大功率发射机模式开关有两种：A01机，220V交流驱动，微分开关的辅助接点作为状态信号，有时切换时行程开关不到位，发生开关故障；A02机，24V直流驱动，光耦信号作为状态信号，有时操作中机械阻力过大造成过流故障，开关停止在行程中途或光耦表面沾上灰尘时光耦失去作用，会输出错误的状态信息发生开关状态故障。
DX中波广播发射机功放模块故障分析
DX中波广播发射机功放模块故障分析【摘要】DX系列中波广播发射机是我国目前中波广播电台采用的主流发射机，该类发射机最容易损坏的器件就是功放模块，故障类型也多种多样，本文对功放模块故障进行了总结分析。
【关键词】场效应管的检查；测量信号；故障分析DX中波广播发射机的功放模块的结构和电气性能是一样的，具有完全的互换性，每块功放模块可用于功放的任一位置，对发射机的性能几乎毫无影响。
一、MOSFET（场效应管）的检查与测试由于MOSFET控制极非常脆弱，处理时必须十分小心。
如果让静电通过MOSFET放电，控制极结点就会损坏。
场效应管进行测试时，必须把MOSFET 从电路上取下来。
MOSFET可用欧姆表检查，但是在使用某些欧姆表时要有所限制。
如果欧姆表电池电压太低（3V以下）或太高（20V以上），这个欧姆表不能使用。
电池电压低于3V，不能对晶体管进行工作检查，大于20V，可能导致测试晶体管损坏，使用9V电池的500型R×10k档是比较合适的。
将欧姆表的正表笔接到晶体管的漏极或外壳，将负表笔接到源极。
交替地从控制极到源极、然后从控制极到漏极接上跨接线。
当MOSFET关闭时，欧姆表读数指向无穷大或至少2MΩ以上，导通时，小于90KΩ，行该项测试时，把MOSFET放在一个（绝缘）平面上或拿住管壳的两边。
当你接触表头时，你的手和皮肤的电阻会影响到读数。
该项测试表明，MOSFET的控制极充电或放电可导通或关闭。
二、信号测量测量功放模块的射频驱动电平是否正常。
1.掉发射机上所有交流电源，从保险丝板上移去所有功放电源（+230VDC）保险丝。
2.交流电源，将低压开关合上。
按下“开机”，注意到功放电源加电，但是射频功率和功放电流都没有指示。
3.示波器测量各功率模块的RF输入信号，波形幅度应该在25～28VP-P之间。
测量驱动信号相位是否正常。
每个功放模块有两部分组成，并且每部分都有一个单独的驱动信号。
为了使发射机工作正常，驱动信号相位应该在±5o之内。
DX系列中波发射机过流故障检修两例
DX系列中波发射机过流故障检修两例故障1 DX-1000发射机功放过流故障故障现象：在DX-1000试机过程中，PB2由于功放过流故障自动离线，同时出现中机柜LED板过流指示灯亮红色，而整流柜的过流指示灯仍为绿色。
故障关联分析：PB功放过流故障的原因可以分为两大类，一类是由于整流柜内的电源控制板检测到交流过流，另一类是模拟输入板上检测到直流过流。
两类的故障的链路框图如图1所示。
（1）三相205V交流电流引起的PB功放过流故障整流柜上方的的电流互感器T1对三相205V交流电源进行采样，采样后的电流信号经整流后，送入电源控制板进行监测。
当三相205V电源出现过荷时，电源控制板上的过流检测电路便会给出一个过流故障信号，并送到电源显示板，DS12PA CURRENT FAULT指示灯变红；同时电流故障信号也经PB接口板、模拟输入板送到控制板，经控制板故障锁存电路后使中机柜LED板DS15 CURRENT FAULT指示灯变红，并给功放单元发出过荷指令，使其立即关断并重启一次。
下面具体分析其故障链路。
由10kV／205V变压器送来的三相205V交流电源通过一个电流互感器T1进行采样，采样后的交流电流信号经过一个三相全桥整流器CR1整流成一直流电平经J1-6、J1-4送至电源控制板。
这一直流电平进人电源控制板后，经过U1-7和U6-1进行缓冲放大并转换成单端信号。
一路输送至U12-1的反相输入端，与R105设置的阀限电平进行比较，用于检测峰值过流故障。
另一路经过R29和C31组成的RC 低通滤波器滤除高频信号后，与在U12-2上的R105设置的同一组阀限电压作比较，用于平均电流的检测，其“平均”主要是依靠电容C31的充放电来实现的。
这两种过流故障直接互连实现线与的逻辑功能，任何一个出现过荷都将产生一个低电平的功放电流故障，由J6-7送至PB接口板和由J8-13送至电源显示板。
故障信号在PB接口板上由J2-15输入，通过光耦U12隔离和两级反相缓冲后由J5-1到模拟输入板。
DX50中波发射机B+故障分析及检修
DX50中波发射机B+故障分析及检修重庆广播发射台米铭锋【提要】我台于2001年6月引进美国哈里Dx-50和DX-10型全固态数字中波发射机各两台，在使用过程中，总结出了一些维修经验，本文对故障率较高的B+的原理进行详细介绍，并给出了维修实例。
【关键词】B+故障UC3834 稳压集成电路1.概述B+电源是直流稳压器A30上输出的一个重要电源，是对未稳压的＋8V低压电源稳压调整后输出的一个＋5V电源，供调制编码板工作之用。
在直流稳压器A30上有两个完全相同的A、B两路B＋电源，A路通过J2输出到调制编码板A36，B路通过J6输出到调制编码板A37。
当B+故障检测电路检测到B＋过低或过高，或环境温度高于70℃，或调制编码板+5V 电源有故障，或＋22V有故障，都会在LED板A32 上显示B+故障，并产生I类故障信号，送至控制器A38，控制发射机开启。
2.B+电路组成框图DX50中波发射机B+相关电路组成如图1所示，由三部分组成。
第一部分，B+电源产生电路，由集成稳压电路UC3834和晶体管串联组成。
第二部分，B+故障监测电路，包括环境温度监测，A、B两路B+监测，两调制编码板＋5V监测，两路＋22V监测。
第三部分， LED板上B+故障显示电路和Ⅰ类故障信号产生电路。
3. UC3834线性稳压集成电路介绍UC3834集成稳压电路可以用于正、负电压的稳压，见图2。
集成电路有一内部参考电压，内部故障监测和逻辑选择电路。
12脚外接晶体管用来增加电流容量，14脚外接的补偿网络增加电压稳定性。
此集成电路的6、7脚电流感应特性在直流电源电路中没有应用，被短接在一起。
⑴稳压电路的工作图3所示是正电压稳压电路。
一般稳压器包括内部基准电压，它和输出电压采样在误差放大器进行比较，误差放大器的输出作集成电路内部的驱动放大器基极电压。
其内接过流保护电路。
正电源稳压时，内部的驱动放大器给外接的晶体管提供驱动电流。
如果输出电压增加，稳压集成电路将减小串接的晶体管的基极输入电流，降低输出电压。
