风机盘管电动二通阀工作原理
风机盘管电动二通阀工作原理
一、风机盘管系统简介
风机盘管系统是一种常见的供暖、通风和空调系统，广泛应用于商业建筑、办公楼、酒店等场所。
它由风机盘管机组、管道系统和控制系统组成。
其中，风机盘管机组是核心设备，主要由风机、盘管和电动二通阀组成。
二、风机盘管电动二通阀的作用
风机盘管电动二通阀是风机盘管系统中的一个重要组件，它的作用是控制冷却水或热水的流量，以调节系统的供暖或制冷效果。
当需要制冷时，电动二通阀将冷却水引入盘管，通过盘管与空气进行热交换，降低室内温度；当需要供暖时，电动二通阀将热水引入盘管，通过盘管与空气进行热交换，提高室内温度。
三、风机盘管电动二通阀的基本原理
风机盘管电动二通阀的基本原理是通过电动驱动装置控制阀门的开启和关闭，从而调节冷却水或热水的流量。
具体来说，风机盘管电动二通阀由电动执行器和阀体两部分组成。
1. 电动执行器
电动执行器是风机盘管电动二通阀的关键部件，它由电动驱动装置、阀杆和阀板组成。
电动驱动装置通常采用电动机，通过接收控制信号来控制阀杆的运动。
当接收到开启信号时，电动驱动装置会转动，使阀杆向上运动，阀板与阀座分离，从而打开阀门；当接收到关闭信号时，电动驱动装置会停止转动，使阀杆向下运动，阀板与阀座接触，从而关闭阀门。
2. 阀体
阀体是风机盘管电动二通阀的另一个重要部件，它由阀座、阀板和流体通道组成。
阀座是阀体的固定部分，通常由金属材料制成，具有一定的密封性能。
阀板是阀体的活动部分，通常由橡胶或金属材料制成，具有良好的密封性能。
流体通道连接阀座和阀板，在阀门开启时，流体可以通过流体通道流动；在阀门关闭时，流体通道被阀板封堵，流体无法通过。
四、风机盘管电动二通阀的工作过程
风机盘管电动二通阀的工作过程可以分为开启过程和关闭过程。
1. 开启过程
（1）接收控制信号：控制系统向电动执行器发送开启信号。
（2）电动驱动装置启动：电动驱动装置接收到开启信号后启动，驱动阀杆向上运动。
（3）阀门开启：阀杆向上运动，阀板与阀座分离，流体通道打开，冷却水或热水
开始流动。
2. 关闭过程
（1）接收控制信号：控制系统向电动执行器发送关闭信号。
（2）电动驱动装置停止：电动驱动装置接收到关闭信号后停止转动，阀杆向下运动。
（3）阀门关闭：阀杆向下运动，阀板与阀座接触，流体通道被封堵，冷却水或热
水停止流动。
五、风机盘管电动二通阀的控制策略
风机盘管电动二通阀的控制策略通常有两种：开关控制和调节控制。
1. 开关控制
开关控制是最简单的控制策略，只有开启和关闭两种状态。
在制冷模式下，当室内温度高于设定值时，控制系统发送开启信号，电动二通阀打开，冷却水流入盘管进行热交换；当室内温度低于设定值时，控制系统发送关闭信号，电动二通阀关闭，冷却水停止流动。
在供暖模式下，控制策略与制冷模式相反。
2. 调节控制
调节控制是一种更为精细的控制策略，可以根据室内温度的实际情况来调节阀门的开度。
在制冷模式下，当室内温度高于设定值时，控制系统发送开启信号，电动二通阀逐渐打开，冷却水流入盘管进行热交换，直到室内温度达到设定值；当室内温度低于设定值时，控制系统发送关闭信号，电动二通阀逐渐关闭，冷却水停止流动。
在供暖模式下，控制策略与制冷模式相反。
六、总结
风机盘管电动二通阀是风机盘管系统中的重要组件，通过控制阀门的开启和关闭来调节冷却水或热水的流量。
其基本原理是通过电动执行器控制阀杆的运动，使阀板与阀座分离或接触，从而打开或关闭阀门。
风机盘管电动二通阀的工作过程包括开启过程和关闭过程，控制策略包括开关控制和调节控制。
开关控制只有开启和关闭两种状态，而调节控制可以根据实际情况来调节阀门的开度，实现更为精确的控制。
中央空调电动二通阀工作原理
中央空调电动二通阀工作原理空调电动二通阀是空调系统中的重要组成部分，其工作原理直接影响着整个系统的运行效果。
本文将深入探讨空调电动二通阀的工作原理，分析其在空调系统中的作用和影响。
一、空调系统概述空调系统是一种集中供冷、供热、通风和空气净化于一体的空调系统，广泛应用于大型商业建筑、工业厂房和办公楼等场所。
空调系统由空调主机、风机盘管、管道系统、控制系统等组成，其中电动二通阀是控制系统中的重要部件。
二、空调电动二通阀的作用空调电动二通阀主要用于控制冷热水的流动，调节冷热水的供应量，从而控制空调系统的供冷供热效果。
通过控制电动二通阀的开启和关闭，可以实现空调系统的温度调节和节能控制，提高空调系统的运行效率。
三、空调电动二通阀的结构和工作原理空调电动二通阀由阀体、阀芯、电动执行器等部件组成。
当电动执行器接收到控制信号时，通过控制阀芯的开启和关闭，调节阀体内冷热水的流动量，从而实现空调系统的温度控制。
电动执行器可以根据系统的需求，实时调节阀芯的位置，保持系统的稳定运行。
四、空调电动二通阀的调试和维护空调电动二通阀在安装后需要进行调试和维护工作，以确保其正常运行。
调试工作包括阀芯位置的调整、控制信号的校准等，维护工作包括定期清洗阀体、检查电动执行器等，以延长电动二通阀的使用寿命。
五、空调电动二通阀的应用和发展趋势空调电动二通阀在空调系统中起着至关重要的作用，随着空调技术的不断发展，电动二通阀的性能和功能也在不断提升。
未来，随着智能化技术的应用，空调电动二通阀将更加智能化、高效化，为空调系统的运行提供更好的支持。
六、结论空调电动二通阀作为空调系统中的重要部件，其工作原理直接影响着整个系统的运行效果。
通过深入研究空调电动二通阀的工作原理和应用，可以更好地掌握空调系统的运行规律，提高系统的运行效率和节能性能。
希望本文的研究能够为空调系统的设计、安装和维护提供一定的参考和借鉴。
电动二通阀-VD电动二通阀
电动二通阀-VD电动二通阀————————————————————————————————作者：————————————————————————————————日期：调节阀>>电动调节阀>>电动二通阀产品名称：电动二通阀产品型号：VD32产品口径：DN25-50产品压力：0.6~10.0Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
产品详细信息电动二通阀概述:VD32驱动器系列执行器为直行程执行器，广泛应用于供热、通风、空调系统中；与二通VET 系列或者三通VST系列DN25—DN50调节阀门配套使用。
电动二通阀型号列表:电动二通阀型号尺寸电动二通阀特点:1、自动磁离合器控制装置，能在停顿的情况下产生稳定的扭力。
2、动用利用齿轮与螺杆传送，中心的齿轮采用绕中心的平面滚动轴承支撑，阀轴则采用中央螺套螺蚊连接。
3、高强度ABS阻燃工程塑料外壳，可防水及耐敲击。
4、可附辅助性手动控制杆，紧急情况下打开阀门。
5、附带阀门位置指示器，可适时清晰观察阀门开度。
电动二通阀工作原理:驱动器是由可逆同步马达驱动，并带磁性离合器。
马达通过马达转子与离合器所产生的磁性作用，能在停顿的情况下产生稳定的扭力。
故此当马达没有电流通过时，能稳定地停顿在任何一点，当阀门全开或全关时磁离合器分离，停止调节。
控制器的浮态式或比例式控制信号能使马达顺时转动或逆时转动。
风机盘管电动二通阀工作原理
风机盘管电动二通阀工作原理风机盘管电动二通阀是一种常用于空调系统中的控制阀门，其工作原理是通过电动执行器控制阀门的开启和关闭，从而调节冷热水的流量，实现室内温度的调节。
我们来了解一下风机盘管系统的基本结构。
风机盘管系统是一种常用的中央空调系统，由风机盘管、冷热源设备、水泵和管道等组成。
其中，风机盘管是通过冷热水来调节室内温度的设备，而电动二通阀则是控制冷热水流量的关键。
风机盘管电动二通阀的工作原理可以简单描述为：当室内温度低于设定温度时，控制系统会发送信号给电动执行器，使其打开阀门，冷水流经风机盘管，从而降低室内温度；当室内温度高于设定温度时，控制系统则会发送信号给电动执行器，使其关闭阀门，停止冷水流动，从而维持室内温度在设定范围内。
具体来说，风机盘管电动二通阀包括电动执行器和阀体两部分。
电动执行器通常由电机和传动装置组成，通过接收控制系统的信号，驱动传动装置实现阀门的开启和关闭。
阀体则是控制水流通断的关键部件，通常采用球阀或蝶阀结构，通过阀芯的旋转或蝶板的转动来调节水流量。
在实际工作中，风机盘管电动二通阀通常通过控制系统进行自动控制，根据室内温度的变化来调节阀门的开度。
控制系统会根据预设的温度设定值和实际测量到的室内温度值进行比较，根据差异来判断阀门的开启或关闭状态，并发送相应的信号给电动执行器。
风机盘管电动二通阀还可以通过手动方式进行控制。
通常情况下，阀门上会配备手动开关，通过手动开关的操作可以实现阀门的手动开启或关闭，方便人员对系统进行调试和维护。
总结一下，风机盘管电动二通阀是一种常用于空调系统中的控制阀门，通过电动执行器控制阀门的开启和关闭，从而调节冷热水的流量，实现室内温度的调节。
其工作原理是通过控制系统的信号驱动电动执行器，使阀门实现开启或关闭，从而控制冷热水的流动。
在实际工作中，风机盘管电动二通阀通常通过控制系统进行自动控制，根据室内温度的变化来调节阀门的开度，实现室内温度的稳定控制。
电动两通阀的原理是怎样的
电动两通阀的原理是怎样的
电动两通阀的马达通过马达转子与离合器所产生的磁性作用，
能在停顿的情况下产生稳定的扭力。
故此当马达设有电流通过时能稳定地停顿在任何一点，当阀门
全开或全关时磁离合器分别，停止调整。
驱动器的递增式或比例式掌控器所发讯号能使马达顺时转动或
逆时转动，传动齿轮采纳金属齿轮；
大大提高了驱动器的使用寿命，功耗低、输出力大、噪音小。
不工作时处于常闭状态，当需要工作时，由温控器供给一个开
启信号；
使电动阀接通交流电源而动作，冷冻水或热水进入风机盘管，
为房间供给冷气或暖气；
当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧
使阀门关闭，从而截断进入风机盘管的水流。
阀体及驱动器必需安装于垂直方向±60℃范围内，其上方应至
少有30mm空间用于拆装。
顶盘上的作用力大于弹簧的反作用力，使阀芯关向阀座的位置。
这时，阀芯与阀座之间的流通面积削减，流阻变大，P2降低，
直到顶盘上的作用力与弹簧反作用力相平衡为止；
从而使P2降为设定值，重要在于电动两通阀既需要外界能源做驱动能；
又需要接受外来掌控仪表信号才能更改阀内截流件相对位置，从而实现更改流体流量；
而该阀则既不需外来能源，又不需要接受外来掌控仪表信号。
与四周管道、设备、建筑物必需保持充足的维护和修理操作空间；
必需安装在维护和修理人员通过检修孔能触及到的地方，安装完毕并与管路通过试压后才可安装驱动器。
若驱动器已经装到阀体上，那么在安装调试过程中不能对驱动器施力；
否则会损坏驱动器，安装完毕并检查正确无误后，通电调试。
至少应察看驱动器的三个完整运行周期，确定全部部件正确为止。
电动二通平衡阀工作原理
电动二通平衡阀工作原理嗨，朋友！今天咱们来唠唠电动二通平衡阀这个超有趣的小玩意儿的工作原理。
你看啊，电动二通平衡阀就像是一个超级聪明的小管家，在整个暖通系统里忙活着呢。
这阀门啊，它主要的任务就是要把水流量给管理得妥妥当当的。
咱先从它的基本结构说起。
它有个阀体，这就像是它的身体一样，结实又可靠。
然后还有阀杆、阀芯这些部件，就像是它的手脚和心脏。
电动二通平衡阀最特别的地方就是它有个电动执行器，这个执行器啊，就像是它的小脑袋，聪明得很呢。
当整个暖通系统开始工作的时候，水就开始在管道里流动啦。
这时候啊，电动二通平衡阀就开始发挥作用了。
它可不是瞎指挥的哦。
它会先去感知一下系统里的一些状况。
比如说，它会去感受水的流量到底有多大。
如果水流量太大了，就像是一群调皮的小水滴在管道里横冲直撞，那可不行。
这时候呢，电动二通平衡阀的那个电动执行器就像个严肃的交警一样，开始指挥阀芯动起来。
阀芯呢，就会根据执行器的指令，慢慢地调整自己的位置，让水流的通道变小一点，就像是给那些调皮的小水滴们设置了一些小关卡，让它们只能规规矩矩地按照合适的速度流动。
相反，如果水流量太小了，就像小水滴们都有气无力的，那也不行啊。
电动执行器就又开始发挥它的智慧啦，它会让阀芯把通道打开得更大一些，这样小水滴们就可以欢快地多跑一些，让整个系统里的水流量达到一个合适的状态。
而且哦，电动二通平衡阀还特别会照顾整个系统的平衡。
你想啊，在一个暖通系统里，各个支路就像一个个小家庭一样，都需要合适的水量。
如果有一个支路得到的水太多，其他支路就会缺水，就像有的孩子吃得太饱，有的孩子却饿着肚子，这多不公平呀。
电动二通平衡阀就会防止这种情况发生。
它会根据各个支路的需求，合理地分配水流量。
它就像一个特别公平的大家长，让每个支路都能得到刚刚好的水量。
再说说它的电动执行器吧。
这个小脑袋可厉害了呢。
它可以接收来自控制系统的信号。
比如说，我们在控制中心想要调整整个系统的水流量或者温度的时候，就会给电动执行器发信号。

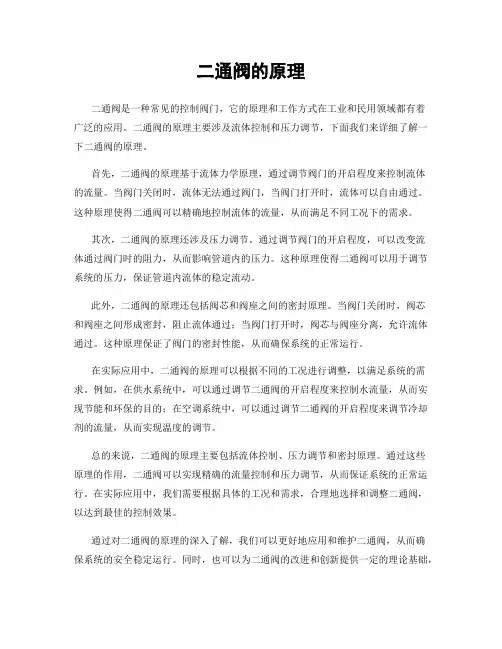

二通阀的原理
二通阀的原理二通阀是一种常见的控制阀门，它的原理和工作方式在工业和民用领域都有着广泛的应用。
二通阀的原理主要涉及流体控制和压力调节，下面我们来详细了解一下二通阀的原理。
首先，二通阀的原理基于流体力学原理，通过调节阀门的开启程度来控制流体的流量。
当阀门关闭时，流体无法通过阀门，当阀门打开时，流体可以自由通过。
这种原理使得二通阀可以精确地控制流体的流量，从而满足不同工况下的需求。
其次，二通阀的原理还涉及压力调节。
通过调节阀门的开启程度，可以改变流体通过阀门时的阻力，从而影响管道内的压力。
这种原理使得二通阀可以用于调节系统的压力，保证管道内流体的稳定流动。
此外，二通阀的原理还包括阀芯和阀座之间的密封原理。
当阀门关闭时，阀芯和阀座之间形成密封，阻止流体通过；当阀门打开时，阀芯与阀座分离，允许流体通过。
这种原理保证了阀门的密封性能，从而确保系统的正常运行。
在实际应用中，二通阀的原理可以根据不同的工况进行调整，以满足系统的需求。
例如，在供水系统中，可以通过调节二通阀的开启程度来控制水流量，从而实现节能和环保的目的；在空调系统中，可以通过调节二通阀的开启程度来调节冷却剂的流量，从而实现温度的调节。
总的来说，二通阀的原理主要包括流体控制、压力调节和密封原理。
通过这些原理的作用，二通阀可以实现精确的流量控制和压力调节，从而保证系统的正常运行。
在实际应用中，我们需要根据具体的工况和需求，合理地选择和调整二通阀，以达到最佳的控制效果。
通过对二通阀的原理的深入了解，我们可以更好地应用和维护二通阀，从而确保系统的安全稳定运行。
同时，也可以为二通阀的改进和创新提供一定的理论基础，推动二通阀技术的发展和进步。
希望通过本文的介绍，能够对大家对二通阀的原理有所帮助。
电动二通调节阀原理
电动二通调节阀原理
电动二通调节阀是一种使用电动执行机构实现流体调节的阀门。
其工作原理如下：
1. 阀门构造：电动二通调节阀由阀体、阀盘、电动执行机构和控制器组成。
阀盘位于阀体内部，通过电动执行机构驱动阀盘的开启和关闭。
2. 控制信号：控制器接收外部的控制信号，根据信号的大小调整电动执行机构的工作状态，从而控制阀盘的开启程度。
3. 调节原理：当控制信号为最小值时，电动执行机构关闭阀盘，流体无法通过阀体。
随着控制信号的增大，电动执行机构逐渐打开阀盘，使流体可以通过阀体。
控制信号的大小与阀盘的开启程度成正比，从而控制流体的流量和压力。
4. 反馈控制：电动二通调节阀通常配有反馈装置，可以实时监测阀盘的位置，并将反馈信息传送到控制器。
控制器通过比较设定值和反馈值的差异，调整控制信号的大小，以使阀盘保持在预定位置，实现精确的流体调节。
总之，电动二通调节阀通过电动执行机构的控制，实现对流体的精确调节。
其工作原理主要依靠控制信号控制阀盘的开启程度，通过反馈控制实现精确的流体调节。
风机盘管电动二通阀设备工艺原理
风机盘管电动二通阀设备工艺原理一、前言风机盘管电动二通阀是能够实现风机盘管系统中冷热水的自动控制的设备之一，不仅能够提高室内温度的控制精度，还能大大降低能源消耗，是实用性非常高的设备。
本文将介绍风机盘管电动二通阀的设备工艺原理，为读者进一步了解该设备提供帮助。
二、设备概述1. 设备分类风机盘管电动二通阀是一种自动控制设备，其主要根据控制信号输出的不同，可分为手动控制和电动控制两种。
2. 设备组成风机盘管电动二通阀主要由电动执行机构、水阀门、管道组成。
其中，电动执行机构是控制系统的“核心”，主要是将电信号转换成机械运动，从而控制阀门的开关。
三、工艺原理1. 工作原理风机盘管电动二通阀是与电动执行机构、阀门和管道有机结合在一起的智能控制系统。
其基本工作原理为：通过调节电流、电压等控制信号，使电动执行机构内的电机运动，进而控制阀门的开闭，从而实现冷热水的自动控制。
2. 工艺流程风机盘管电动二通阀的工艺流程主要分为下列步骤：步骤一：输入控制信号该步骤通常由控制系统的信号源实现，通过输入电流、电压等信号，向电动执行机构传递控制信号。
步骤二：转换运动信号该步骤通常由电动执行机构实现，将电机的旋转运动转变成线性运动，通过传动机构将运动信号传递到阀门上。
步骤三：控制阀门开闭该步骤通常由阀门实现，通过调整阀门的开启度，控制冷热水的流动，从而控制室内温度。
四、结论风机盘管电动二通阀是一种智能化、自动化的控制设备，能够实现自动控制、节能降耗等功能。
上述工艺原理直观地介绍了该设备的工作原理和工艺流程，为读者深入了解该设备提供了重要参考价值。
电动二通阀.
电动二通阀 工作原理
电动二通阀工作原理是驱动器由可 逆同步马达驱动，并带磁性离合器。 利用马达通过马达转子与离合器所 产生的磁性作用，能在停顿的情况 下产生稳定的扭力。故此当马达设 有电流通过时能稳定地停顿在任何 一点，当阀门全开或全关时磁离合 器分离，停止调节。驱动器的递增 式或比例式控制器所发讯号能使马 达顺时转动或逆时转动。
电动二通阀 特点
1.用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之 目的。 2.驱动器由单项磁滞同步马达驱动，阀门弹簧复位，阀门不工作时处 于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动 阀接通交流电源而动作。 3..开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气， 当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀 门关闭，从而截断进入风机盘管的水流，通过阀门关闭和开启，使 室温始终保持在温控设定的温度范围内。 4.电动阀的驱动器与阀门采用螺纹连接方式，可在阀门安装之后，再 安装驱动器。现场装配，接线灵活、方便。驱动器之平面设计可以 贴近墙面安装，占用空间小பைடு நூலகம்产品可靠耐用，工作噪音低，并能在 隐蔽式风机盘管装置内常出现的高温高湿环境可靠工作。
电动二通阀 基本简介
电动二通阀是专供中央空调风机盘管 的配套产品，由驱动器与阀体两部分 组成，驱动器由一个同步电机驱动， 具备弹簧复位及手动开阀杠杆操纵功 能。阀体部分采用活塞式结构。电动 阀可与温控器配套使用，由温控器控 制电动阀电机，使阀门开或关，实现 管道冷水或热水的通或断，再通过风 机盘管送风，以实现温度的自动调节。
电动二通阀 安装尺寸
型 号 尺 寸(mm) 重量(Kg)
SRV2200-15 55 113 0.60
SRV2300-15 55 128 0.60 SRV2200-20 66 124 0.65
二通阀的原理
二通阀的原理
二通阀是一种常见的控制阀门，它的原理是通过调节阀门的开启程度来控制介
质的流量。
在工业生产和生活中，二通阀被广泛应用于液体、气体等介质的控制和调节，具有重要的作用。
下面将详细介绍二通阀的原理及其工作过程。
首先，二通阀的原理是基于流体动力学原理。
当介质流经二通阀时，阀门的开
启程度会影响流体的流速和流量。
通过改变阀门的开度，可以调节介质的流量，从而实现对介质的控制。
二通阀通常由阀体、阀盖、阀芯、阀座等部件组成，通过调节阀芯的位置来改变阀门的开启程度，从而实现对介质流量的调节。
其次，二通阀的工作过程可以分为以下几个步骤。
首先，当介质流经二通阀时，阀芯处于关闭状态，介质无法通过阀门。
然后，当需要调节介质流量时，通过手动或自动控制装置改变阀芯的位置，使阀门逐渐打开，介质开始流经阀门。
随着阀门开度的增加，介质的流速和流量也会相应增加。
最后，当不再需要介质流经阀门时，可以通过控制装置将阀门逐渐关闭，从而停止介质的流动。
在实际应用中，二通阀的原理和工作过程可以根据具体的控制要求进行调整。
例如，可以通过改变阀门的结构、材料和控制方式来适应不同介质的控制需求。
此外，还可以根据介质的流量、压力和温度等参数来选择合适的二通阀型号和规格，以确保阀门的正常工作和可靠性。
总的来说，二通阀的原理是基于流体动力学原理，通过调节阀门的开启程度来
控制介质的流量。
在工作过程中，可以根据具体的控制要求进行调整，以满足不同介质的控制需求。
因此，二通阀在工业生产和生活中具有广泛的应用前景，对于提高生产效率和保障安全生产具有重要意义。
