施工电源

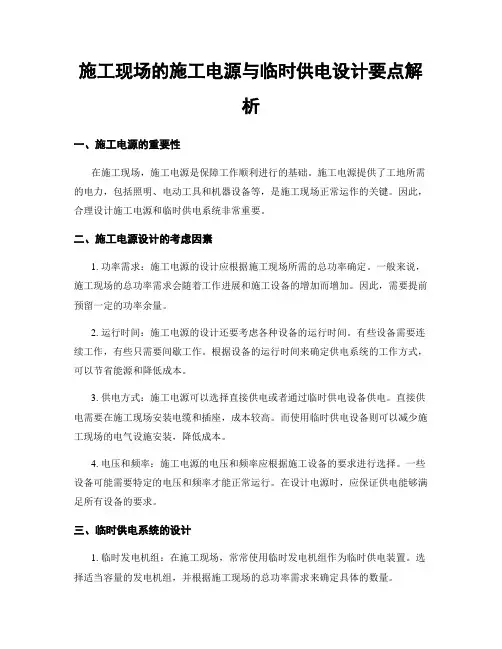

施工现场的施工电源与临时供电设计要点解析
施工现场的施工电源与临时供电设计要点解析一、施工电源的重要性在施工现场，施工电源是保障工作顺利进行的基础。
施工电源提供了工地所需的电力，包括照明、电动工具和机器设备等，是施工现场正常运作的关键。
因此，合理设计施工电源和临时供电系统非常重要。
二、施工电源设计的考虑因素1. 功率需求：施工电源的设计应根据施工现场所需的总功率确定。
一般来说，施工现场的总功率需求会随着工作进展和施工设备的增加而增加。
因此，需要提前预留一定的功率余量。
2. 运行时间：施工电源的设计还要考虑各种设备的运行时间。
有些设备需要连续工作，有些只需要间歇工作。
根据设备的运行时间来确定供电系统的工作方式，可以节省能源和降低成本。
3. 供电方式：施工电源可以选择直接供电或者通过临时供电设备供电。
直接供电需要在施工现场安装电缆和插座，成本较高。
而使用临时供电设备则可以减少施工现场的电气设施安装，降低成本。
4. 电压和频率：施工电源的电压和频率应根据施工设备的要求进行选择。
一些设备可能需要特定的电压和频率才能正常运行。
在设计电源时，应保证供电能够满足所有设备的要求。
三、临时供电系统的设计1. 临时发电机组：在施工现场，常常使用临时发电机组作为临时供电装置。
选择适当容量的发电机组，并根据施工现场的总功率需求来确定具体的数量。
2. 电缆布置：临时发电机组和施工现场之间的电源传输需要通过电缆来完成。
在设计电缆布置时，应考虑电缆的安全性和使用便捷性。
电缆布置应符合相关安全标准，并确保电缆不会被人员或设备踩踏或损坏。
3. 安全措施：施工现场的临时供电系统需要采取相应的安全措施。
包括设置临时电源箱、接地保护和漏电保护等设备，确保供电过程的安全性。
四、施工电源和临时供电系统的更新及维护1. 更新：随着施工工程的进行，施工电源和临时供电系统的需求可能会发生变化。
及时跟进施工进展和设备需求，对施工电源和临时供电系统进行更新，以适应实际情况。
2. 维护：施工电源和临时供电系统的维护非常重要。
电源安装施工方案
电源安装施工方案
《电源安装施工方案》
一、施工前准备
1.1 确定施工范围和施工要求
1.2 确定施工工期和人员配置
1.3 准备所需的施工工具和材料
1.4 制定安全施工方案，确保施工过程安全可靠
二、施工准备工作
2.1 安排好施工人员的工作任务
2.2 对施工区域进行清理和整理，确保施工环境整洁
2.3 准备好所需的电源材料和设备
三、施工流程
3.1 在施工区域进行电源线路布线并标明位置
3.2 安装电源插座和开关，并进行接线
3.3 进行电源线路的测试和检验，确保安全可靠
四、施工验收
4.1 完成施工后，对电源安装进行全面检查和验收
4.2 测试插座和开关的使用功能，确保正常
4.3 对电源线路进行绝缘测试，确保安全使用
五、施工后的清理和保养
5.1 清理施工区域，清理施工遗留的垃圾和材料
5.2 对安装的电源插座和开关进行保养和维护，确保长期使用
安全可靠
六、施工安全注意事项
6.1 在施工过程中，严格遵守安全操作规程，注意用电安全6.2 施工人员必须佩戴安全防护用具，确保施工过程安全
6.3 施工中禁止私自改动电源线路，确保施工质量和安全
通过本施工方案的实施，能够保证电源安装施工过程中的安全可靠，从而为日后的使用提供保障。
施工现场临时用电的电源线路安全设施设置要求
施工现场临时用电的电源线路安全设施设置要求施工现场的临时用电是指在建筑施工期间所用的临时电源线路和设备。
这些临时用电设施的安全设置是确保施工现场运行安全、人员安全和设备安全的重要保障措施。
本文将介绍施工现场临时用电的电源线路安全设施设置的要求。
一、电源线路布置要求1. 施工现场临时用电的电源线路布置应遵循“近源供电、分段供电”的原则，保证电源线路与施工区域相近并分段设置，避免电源线路过长造成安全隐患。
2. 电源线路应远离易燃易爆物品、易储存腐蚀性气体的区域，以防发生火灾或爆炸事故。
3. 电源线路应设置在安全通道或地面，避免被机械设备碾压或人员绊倒。
二、电源线路保护要求1. 电源线路应设置跳闸保护装置，并按照负荷大小选用合适的断路器，保证在发生短路、过负荷等异常情况时能及时切断电源，防止设备损坏和人员触电。
2. 电源线路应设置漏电保护装置，及时监测电流泄漏情况，当泄漏电流超过设定值时，能够自动切断电源，保护人员免受触电伤害。
3. 电源线路应设置过载保护装置，防止线路过载引起设备烧坏和火灾事故。
三、电源线路接地要求1. 电源线路应接地良好，接地电阻应满足规定要求，保证人员触电时能迅速引流，减少触电危险。
2. 接地装置应固定可靠，避免被人为破坏或机械损坏，确保线路的安全性能。
3. 电源线路接地处应设置标志，提醒工作人员和维修人员注意接地位置，减少因误碰接地装置而导致的意外事故。
四、电源线路维护要求1. 施工现场临时用电的电源线路应定期检查，发现线路老化、漏电、断路等问题及时修理或更换，确保线路的良好使用状态。
2. 禁止私拉乱接临时电源线路，凡有新的用电需求应经过专业人员审查和设置，避免线路过载或不合理布线引发安全事故。
综上所述，施工现场临时用电的电源线路安全设施设置要求关乎到施工现场的整体运行安全和人员安全。
相关人员应严格按照要求进行布置、保护、接地和维护，确保临时用电的安全可靠，防止电气事故的发生。

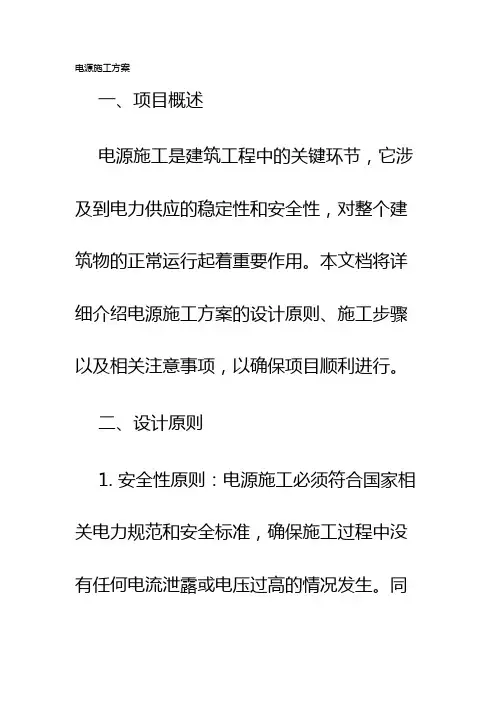

电源施工方案
电源施工方案一、项目概述电源施工是建筑工程中的关键环节，它涉及到电力供应的稳定性和安全性，对整个建筑物的正常运行起着重要作用。
本文档将详细介绍电源施工方案的设计原则、施工步骤以及相关注意事项，以确保项目顺利进行。
二、设计原则1. 安全性原则：电源施工必须符合国家相关电力规范和安全标准，确保施工过程中没有任何电流泄露或电压过高的情况发生。
同时，要合理设置漏电保护器和过载保护器，以保障电力设备和人员的安全。
2. 稳定性原则：电源施工应保证电力供应的稳定性，避免因电流不稳定或电压波动而导致设备损坏或故障。
因此，在设计电源线路和选择电源设备时，需要充分考虑负载、用电需求和安全因素。
3. 可靠性原则：电源施工需要确保电力供应的可靠性，特别是在特殊情况下，如突发停电或自然灾害等。
为了提高可靠性，可以采用双电源供应或备用发电机组供电的方式，以确保电力不中断。
三、施工步骤1. 方案设计：根据建筑物的用电需求和功能分区，确定电源施工方案。
设计应包括电源线路布置、电源设备选型、电缆走线等内容，并需编制详细的施工图纸和材料清单。
2. 材料采购：根据电源施工方案，采购所需的电缆、电线、电源开关等材料。
在采购过程中应注意材料的质量和性能指标，确保其符合国家标准和施工需求。
3. 施工准备：在正式施工之前，需要进行必要的施工准备工作。
包括搭建施工临时场所、清理施工现场、组织施工人员培训等。
同时，还需准备好必要的施工工具和个人防护设备。
4. 施工实施：按照施工图纸和方案，进行电源线路的铺设、电线的连接和电源设备的安装。
在施工过程中，应严格按照国家标准和安全规范操作，确保施工质量和安全。
5. 工程验收：电源施工完成后，需进行工程验收。
包括对电源线路的绝缘电阻、导通性能测试，以及设备的运行测试等。
只有通过验收后，才能保证电源施工的质量和可靠性。
四、注意事项1. 施工过程中应注意人员安全，严禁擅自更改电源线路或接触电源设备。
必要时，可以请专业电力工程师进行施工指导和监督。
工程施工户外电源要求
工程施工户外电源要求一、前言户外电源工程是指在户外环境中进行电力设备布置和接线安装的工程。
户外电源工程要求具有抗风雨、抗腐蚀、耐高温、耐低温和可靠的电气连接。
户外电源工程一般包括户外照明、园林景观、道路交通、广告牌、沿街店铺等多种场所。
本文将从设计、施工、验收几个方面对户外电源工程的要求进行介绍。
二、设计要求1.安全性要求户外电源工程的设计要符合国家电气安全标准，要保证用户和行人的安全，防止意外发生。
设备的选型和布置要符合相关要求，要有安全的电源保护和监控装置。
为了保证设备的安全性，一般要进行电气系统的过电流保护、漏电保护和接地保护。
2.耐候性要求户外电源工程的设备要具有良好的抗风雨、抗腐蚀和耐高温、耐低温的性能。
要选用能够适应户外环境的设备，特别是电缆、插头和插座等连接部件，要能够在长期的户外环境中稳定运行。
3.节能环保要求户外电源工程在设计时要充分考虑节能环保的要求。
要合理设计照明设备的亮度和使用时间，尽量采用节能的照明设备和控制系统。
同时，在电源设备选型时要考虑能源效率和环保性能，尽量选用节能环保的设备。
4.可维护性要求户外电源工程的设计要保证设备的可维护性。
设备要能够方便进行日常维护和故障排除。
特别是在一些高空或者困难操作的场所，要考虑设备的可维护性，方便维修人员进行维护。
三、施工要求1.施工前准备在进行户外电源工程的施工前，要做好相应的准备工作。
首先要做好现场的环境评估和安全评估，确定安全防护措施和操作流程。
同时要制定施工方案和施工进度计划，保证施工的顺利进行。
2.设备安装在进行设备安装时，要按照设计要求进行布置和安装。
要保证设备的安全可靠，并且要符合相关要求。
特别是对于一些高空作业和困难作业的场所，要严格按照安全操作规程进行操作，确保施工人员的安全。
3.电气连接在进行电气连接时，要保证电缆、插头和插座的正确连接。
要确保所有连接部件都牢固可靠，能够稳定运行。
同时要进行相关的绝缘测试和接地测试，确保设备的电气连接符合相关要求。
施工现场临时用电电源选择与布置
施工现场临时用电电源选择与布置在施工过程中，临时用电是必不可少的。
合理选择与布置施工现场的临时用电电源，可以保证施工的顺利进行，提高工作效率，同时也可以确保人员和设备的安全。
本文将针对施工现场临时用电电源的选择与布置进行探讨。
一、用电电源选择的考虑因素1.功率需求：首先需要根据施工现场的具体情况来确定所需的功率大小。
根据施工设备、照明设备、电动工具等的功率要求，计算出所需的总功率，从而选择合适的电源容量。
2.电源类型选择：常用的电源类型有市电、发电机、蓄电池等。
在选择时需要考虑施工现场的情况，如供电是否便利、用电时间长短等。
3.供电稳定性：施工现场对电力的需求一般比较大，如果电力供应不稳定，容易导致电压波动、设备故障等情况发生。
因此，在选择电源时要考虑电力供应的稳定性，提前了解供电网络情况，选择稳定可靠的电源。
4.安全性考虑：施工现场存在一定的安全风险，如设备漏电、电线老化等。
因此，选择电源时需要考虑其安全性能，确保使用过程中不会因电源问题导致人身和财产安全事故的发生。
5.环境因素：施工现场的环境条件也是选择电源的重要因素之一。
例如，如果是室外施工，需要选择耐候性好的电源；如果是狭小空间施工，需要选择体积小巧的电源。
二、施工现场临时用电电源布置的要点1.电源布置的位置选择：电源应该布置在离施工现场较近且便于供电的位置上，以确保用电线路短、电压损耗小。
同时，还需要避免电源暴露在雨水等恶劣环境下，需要备用电源时也要考虑布置位置。
2.电源线路的敷设：电源线路的敷设需要符合安全标准，线路要尽量避免与构筑物、施工材料等接触，以防止损坏。
电线接头要结实可靠，使用绝缘胶带包扎，确保不漏电、不短路。
3.用电设备的布置：各个施工区域的用电设备应该有条理地布置，避免交叉并排，减少安全隐患。
对于临时使用的电线、插座等设备，要定期检查，发现问题及时更换或修复。
4.安全警示标识的设置：在临时用电布置过程中，应设置相应的安全警示标识，如高压电警示标识、禁止触碰警示标识等，以提醒施工人员注意用电安全。
工程施工配电
工程施工配电是建筑施工过程中不可或缺的环节，它为施工现场提供可靠的电力供应，确保施工顺利进行。
本文将从工程施工配电的概述、施工配电系统的组成、施工配电系统的安装与调试以及施工配电系统的维护与管理等方面进行详细介绍。
一、工程施工配电的概述工程施工配电是指在建筑施工过程中，根据施工现场的用电需求，设置临时性的电力供应系统，为施工提供稳定、安全的电力保障。
工程施工配电系统一般由电源、输电线路、配电设备、防护措施等组成。
施工配电系统的设计、安装、调试和维护应遵循相关法规、标准和规范，确保电力供应的安全、可靠和经济。
二、施工配电系统的组成1. 电源：施工电源通常分为两类，一类是临时电源，另一类是永久电源。
临时电源一般采用移动式发电机、变压器等设备，永久电源则来源于电网。
2. 输电线路：施工输电线路分为高压线路和低压线路。
高压线路通常采用绝缘电缆，低压线路可采用电缆或架空线路。
输电线路的敷设应遵循安全、经济、实用的原则，确保电力供应的稳定性和安全性。
3. 配电设备：施工配电设备包括配电箱、开关柜、电缆分支箱等。
配电设备应具备足够的容量、性能和可靠性，以满足施工现场的用电需求。
4. 防护措施：为确保施工配电系统的安全，应采取相应的防护措施，如设置防护栏、警示标志、接地装置等。
同时，施工配电系统应配备完善的保护装置，如过载保护、短路保护、漏电保护等。
三、施工配电系统的安装与调试1. 安装：施工配电系统的安装应遵循相关法规、标准和规范，确保电力供应的安全、可靠和经济。
安装过程中，应注意以下几点：（1）电源设备应安装在干燥、通风、防尘的环境中，避免高温、潮湿、腐蚀性气体等影响设备正常运行。
（2）输电线路应按照设计图纸进行敷设，注意线路的弯曲半径、固定间距等要求。
（3）配电设备应安装在便于操作、检修的位置，设备间的距离应满足安全、可靠的要求。
2. 调试：施工配电系统安装完成后，应进行调试。
调试内容包括：（1）检查电源设备、输电线路、配电设备的外观、结构、接线是否正常。
施工用电安全规范
施工用电安全规范施工用电是指建筑工程中使用的电力设备和电气设备，其中包括施工电源用电和建筑用电。
施工用电的安全规范非常重要，关系到施工期间的安全和人员的生命财产安全。
下面介绍施工用电的安全规范。
一、施工用电设备的选用和布置1. 施工电源的选用应符合国家及相关规定，使用绝缘性能良好的电缆和插头插座。
2. 施工电源安装在通风良好的地方，远离易燃易爆物品，并采取相应的防护措施。
3. 施工电源应有可靠的接地装置，确保电设备的工作正常。
4. 施工现场应设置明显的安全警示标志，禁止未经许可的人员接近施工电源设备。
二、施工电源线路的安装和维护1. 施工电源线路的敷设应符合相关规定，避免与其他管线交叉。
2. 线路敷设时应保持一定的距离，避免机械损伤造成电流泄露。
3. 施工电源线路应进行固定，避免拉扯造成损坏。
4. 定期对施工电源线路进行检查和维护，确保线路的正常运行。
三、施工电器设备的使用和管理1. 使用符合国家标准的电器设备，避免使用劣质电器设备。
2. 定期维护电器设备，保持设备的正常工作状态。
3. 严禁私拉乱接电线，确保电器设备接线正确可靠。
4. 使用电器设备时应注意安全操作，避免电器设备的过载使用。
5. 未经培训和持证上岗的人员禁止操作电器设备。
四、施工现场电气安全1. 施工现场应设有专人负责电气安全管理，定期检查施工电气设备的使用情况。
2. 施工现场应设置明显的警示标志，标明高电压区域和禁止接近区域。
3. 施工现场应有防止雷击的措施，如安装避雷器等。
4. 施工现场应有明确的停电程序，临时停电时应提前通知相关人员。
五、应急救援措施1. 施工现场应配备灭火器材和急救设备，并定期检查和维护。
2. 发生事故时应立即切断电源，并及时报警和采取相应的救援措施。
3. 发生电击事故时，应立即切断电源，进行急救和送医治疗。
六、员工培训和安全意识1. 对施工现场相关人员进行电气安全培训，提高员工的安全意识。
2. 定期组织演练，提高员工应对突发情况的应急能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工现场用电保安措施
1、前言
在各施工现场重点检查了施工用电情况。
发现各工地的施工用电均存在不同程度的问题，特别是在关系到人身安全的用电设备保护接地（接零）方面，没有统一按规范进行设置，有的是不懂，有的一知半解。
有的工地在用电设备旁边随便打条园钢就算接地，接地电阻远远达不到规定的小于4欧的数值；个别工地采用TN-S接零保护系统，但又未能按规范要求设置；专用保护零线(PE线)与变压器中性点是断开的，架空零线的终端也未做重复接地，违反了《电力建设安全工作规程（变电所部分）》3.3.4.4的规定，人为扩大了人员触电的可能性，存在较大的安全隐患。
因此对施工用电设备的接地保护系统的重要性应提高认识，合理布置,规范施工,使其达到预防触电的目的。
2、触电及安全电压
触电分为两线触电、单线触电及跨步电压触电等几种，本文仅讨论最容易发生的单线触电。
电动机、变压器等电气设备的金属外壳正常时是不带电的，但由于绝缘损坏或其它原因使相线碰壳，其金属外壳就会带电，这时的电压为220伏的相电压，人体一但触及带电的外壳，就会发生单线触电事故。
根据试验研究和事故统计资料表明，频率为50赫的交流电通过人体电流的大小对人体的影响见表1：
表1 电流对人体的作用特征
从表1可知，频率为50赫的交流电，当通过人体超过50毫安时，就有至命的危险。
由于人体电阻的最小值仅为800～1000欧，根据欧姆定律：
电压＝电流×电阻＝0.05×(800～1000) ＝40～50(伏)
所以，只要作用于人体的电压为40～50伏，通过人体的电流就会达到50毫安而危及人的生命。
因此，我国规定安全电压为36伏，特殊作业区（如金属容器内、潮湿场所、管道内）限定12伏为安全电压。
3、防止触电的保护措施
为了防止电气设备的金属外壳带电而发生触电事故，可以采取保护接地、保护接零及安装漏电保护器等措施。
外壳带电时，如果未安装接地线，则金属外壳带的是220伏的相电压，人体一但触及，就会发生触电事故；如果安装了保护接地线，这根线就会把相线—漏电的金属外壳—大地—与变压器中性点连接起来，形成一个回路。
如果接地电阻的数值足够小（要求小于4欧），电气设备金属外壳的对地电压则可限制在一定的安全数值以内，保证了人身安全。
在这种系统中,要保证人身安全,关键在于接地电阻要符合要求。
这在扩建工程中是没有问题的，可利用变电所原有的接地网（一般都在1欧以下）。
但在新建的变电所前期施工中，由于接地网未形成，要使每台用电设备的接
地电阻都符合要求是很难做到的。
特别是随便打条园钢作为接地装置，其接地电阻至少在50欧以上，危险性是相当大的。
2）保护接零（TN-S系统）
所谓保护接零，就是将电气设备正常运行时不带电的部分，如金属外壳、
中性点形成单相短路，使线路上的保护装置（空气开关跳闸、熔断器熔断）动作，迅速可靠地断开故障设备，因而消除了触电的危险。
在这种系统中,要保证人身安全,关键在于避免接地零线（PE线）发生断线，更不能在零线上装设熔断器和自动空气开关等会使零线断开的设备。
3）安装漏电保护器
在用电线路的首端安装漏电保护器，当电气设备的绝缘损坏发生漏电而使金属外壳带电或者人员不小心碰到相线时，流过人体的电流（漏电流）达到一定的数值（根据漏电保护器的容量不同，在30～100毫安之间），漏电保护器将在很短的时间（小于0.2S）内自动断开，从而保证了人身安全。
4、保护接地与保护接零的比较
保护接零和保护接地两种保护方式都可以使用，相比之下，保护接零比
保护接地有较多的优点，安全性较强。
但保护接零一定要按有关规程进行设置，否则将适得其反。
原城乡建设环境保护部颁布的《施工现场临时用电安全技术规范（JGJ46-88）》明确规定：在施工现场专用的中性点直接接地的电力线路中必须采用TN-S接零保护系统。
建设部颁布的《建设工程施工现场供用电安全规范（GB50194-93）》规定：当施工现场设有专供施工用的低压侧为380/220V 中性点直接接地的变压器时，其低压侧应采用保护导体和中性导体分离接地系统（TN-S系统）或电源系统接地，保护导体就地接地系统（TT系统）。
原电力部颁布的《电力建设安全工作规程（变电所部分.DL5009.3 -1997）》规定：当施工现场采用低压侧为380/220V中性点直接接地的变压器时，宜按GB50194,采用工作零线和保护零线分开的接地保护（TN-S系统）。
因此，笔者认为，在扩建站的施工及新建站的电气安装施工中，可利用变电所原有的接地网，采用保护接地（TT）系统。
在新建站的土建施工中应采用N线与PE线分开的保护接零（TN-S）系统。
特别需要强调的是，在同一供电系统中，不允许一部分设备采取保护接零，同时又对另一部分设备采取保护接地。
因为一旦当接地的电气设备绝缘损坏而发生碰壳接地时，可能由于接地电阻较大，线路上的保护装置不能动作，造成电源中性点电位升高，致使所有接零的设备外壳都带电，反而增加了触电的危险性。
5、采用保护接零（TN-S）系统的注意事项
1）架空线路终端、总配电屏及区域配电箱与电源变压器的距离超过50米以上时，其保护零线（PE线）应作重复接地，接地电阻值不应大于10欧。
2）接引至电气设备的工作零线（N线）与保护零线（PE线）必须分开。
保护零线上严禁装设开关或熔断器。
3）保护零线和相线的材质应相同，保护零线的最小截面符合表2规定：
表2 保护零线的最小截面
4）与电气设备相连接的保护零线应为截面不小于2.5 mm2的绝缘铜线。
保护零线的统一标志为绿/黄双色线。
在任何情况下不准使用绿/黄双色线作负荷线。
5）接引自移动式或手持式电动工具的保护零线必须采用铜芯软线，其截面一般不得小于相线的1/3，且不得小于1.5 mm2。
6、结束语
工地施工电源的设置，是一项十分重要的工作，对工地的文明施工，人身安全均有重要影响，因此应当当引起工程项目部及公司安全监察部、工程技术部及有关部门的高度重视。
在编制工程施工组织设计时，要包含有施工电源设置的内容，严格按经批准的方案，由合格的电工按《电力建设安全工作规程》的要求设置施工电源，特别要明确电气设备采用哪一种防漏电保护方案，有效防止触电事故的发生。
鉴于目前现有电工素质较低的情况，建议有关部门组织一次电工培训，以提高电工的技能，为施工用电的安全管理创造条件。
参考文献
1、DL5009.3 -1997.电力建设安全工作规程（变电所部分）
2、JGJ46 -88.施工现场临时用电安全技术规范
3、GB50194-93.建设工程施工现场供用电安全规范
4、实用电工手册.江西科学技术出版社.1988.5。
