《电机与电力拖动基础》(试卷4套含答案)
电力及电机拖动试题库(附参考答案)
电力及电机拖动试题库（附参考答案）一、单选题（共45题，每题1分，共45分）1.硅钢片的主要特性是______。
()A、磁导率高B、磁导率为零C、磁导率低D、导电性能好正确答案：A2.三相感应电动机过载时造成电动机___增加并发热。
()A、铝损耗B、铜损耗C、负载损耗D、铁芯损耗正确答案：B3.采用YY/△接法的三相变极双速异步电动机变极调速时，调速前后电动机的______基本不变。
()A、磁极对数B、输出转速C、输出功率D、输出转矩正确答案：C4.转子串电阻调速适用于______。
()A、鼠笼式异步电动机B、直流发电机C、绕线式异步电动机D、同步电动机正确答案：C5.同步电动机采用能耗制动时，要将运行中的同步电动机定子绕组电源______。
()A、并联B、断开C、串联D、短路正确答案：B6.若变压器所接电源的频率减小，电压不变，则励磁电流将______。
()A、减小B、不确定C、不变D、增大正确答案：D7.变压器短路试验所测得的损耗主要是______。
()A、涡流损耗B、短路电流下的铜损耗C、额定电流下的铜损耗D、铁芯损耗正确答案：C8.异步电动机长期连续运行时，转轴所输出的最大转矩为_____。
()A、额定转矩B、最大转矩C、启动转矩D、最小转矩正确答案：A9.一台三相感应电动机的同步转速为1500r/min，该电动机的极数是___。
()A、8B、4C、6D、2正确答案：B10.变压器一、二次电压与一、二次电流之间的关系是____。
()A、U1/U2=I1/I2B、U1/U2=I12/I22C、U12/U22=I2/I1D、U1/U2=I2/I1正确答案：D11.三相感应电动机转子电流的频率为_____。
()A、sf1B、(s-1)f1C、f1D、(1-s)f1正确答案：A12.在额定恒转矩负载下运行的三相感应电动机，若电源电压下降，电动机的温度将会___。
()A、大幅降低B、不变C、降低D、升高正确答案：D13.变压器在运行时其上层油的最高允许温度为______。
电力及电机拖动试题与参考答案
电力及电机拖动试题与参考答案一、单选题（共45题，每题1分，共45分）1.电动机能否全压直接起动，与_____无关。
( )A、电动机的型式B、环境温度C、起动次数D、电网容量正确答案：B2.将直流电动机电枢的动能变成电能消耗在电阻上，称为______。
( )A、回馈制动B、反接制动C、能耗制动D、机械制动正确答案：C3.转子绕组串电阻启动适用于_______。
( )A、绕线式异步电动机B、并励直流电动机C、鼠笼式异步电动机D、串励直流电动机正确答案：A4.三相同步电动机的制动控制应采用______。
( )A、电磁抱闸B、能耗制动C、再生发电制动D、反接制动正确答案：B5.若变压器所接电源的频率减小，电压不变，则励磁电流将______。
( )A、减小B、不变C、增大D、不确定正确答案：C6.变压器带感性负载时，由空载到负载，变压器的输出电压_____。
( )A、不变B、降低C、升高D、先升高后降低正确答案：B7.一台空载运行的三相感应电动机，当略微降低电源频率，而保持电源电压大小不变时，电动机的励磁电流_____。
( )A、不确定B、不变C、减小D、增加正确答案：D8.若拖动恒转矩负载的三相感应电动机保持U/f=常数，当f1=50HZ，n=2900r/min,若低频率到f1=40HZ，则电动机的转速为_____r/min。
( )A、2400B、2900C、2320D、2300正确答案：C9.变压器在运行中若电源电压降低，其他条件不变，则主磁通将______。
( )A、不变B、减小C、不确定D、增大正确答案：B10.直流电机中的换向器是由______构成。
( )A、特殊形状的梯形铸铁加工B、相互绝缘的特殊形状的梯形铜片C、相互绝缘的特殊形状的梯形硅钢片D、特殊形状的梯形整块钢板加工正确答案：B11.电磁调速异步电动机的基本结构型式分为_____。
( )A、整体式和独立式B、整体式和分立式C、组合式和整体式D、组合式和分立式正确答案：C12.对并联运行的变压器，说法正确的是_____。

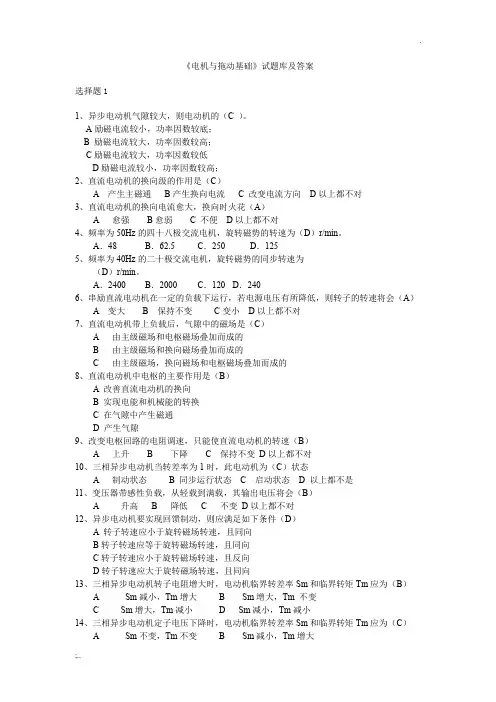

电机与拖动基础试题库及答案(改)
.《电机与拖动基础》试题库及答案选择题11、异步电动机气隙较大，则电动机的（C ）。
A励磁电流较小，功率因数较底；B 励磁电流较大，功率因数较高；C励磁电流较大，功率因数较低D励磁电流较小，功率因数较高；2、直流电动机的换向级的作用是（C）A 产生主磁通B产生换向电流 C 改变电流方向D以上都不对3、直流电动机的换向电流愈大，换向时火花（A）A 愈强B愈弱 C 不便D以上都不对4、频率为50Hz的四十八极交流电机，旋转磁势的转速为（D）r/min。
A．48 B．62.5 C．250 D．1255、频率为40Hz的二十极交流电机，旋转磁势的同步转速为（D）r/min。
A．2400 B．2000 C．120 D．2406、串励直流电动机在一定的负载下运行，若电源电压有所降低，则转子的转速将会（A）A 变大B 保持不变C变小D以上都不对7、直流电动机带上负载后，气隙中的磁场是（C）A 由主级磁场和电枢磁场叠加而成的B 由主级磁场和换向磁场叠加而成的C 由主级磁场，换向磁场和电枢磁场叠加而成的8、直流电动机中电枢的主要作用是（B）A 改善直流电动机的换向B 实现电能和机械能的转换C 在气隙中产生磁通D 产生气隙9、改变电枢回路的电阻调速，只能使直流电动机的转速（B）A 上升B 下降C 保持不变D以上都不对10、三相异步电动机当转差率为1时，此电动机为（C）状态A 制动状态B 同步运行状态C 启动状态D 以上都不是11、变压器带感性负载，从轻载到满载，其输出电压将会（B）A 升高B 降低C 不变D以上都不对12、异步电动机要实现回馈制动，则应满足如下条件（D）A 转子转速应小于旋转磁场转速，且同向B转子转速应等于旋转磁场转速，且同向C转子转速应小于旋转磁场转速，且反向D转子转速应大于旋转磁场转速，且同向13、三相异步电动机转子电阻增大时，电动机临界转差率Sm和临界转矩Tm应为（B）A Sm减小，Tm增大B Sm增大，Tm 不变C Sm增大，Tm减小D Sm减小，Tm减小14、三相异步电动机定子电压下降时，电动机临界转差率Sm和临界转矩Tm应为（C）A Sm不变，Tm不变B Sm减小，Tm增大.C Sm不变，Tm减小D Sm不变，Tm增大15、三相异步电动机当转差率小于0时，此电动机为（D）状态A 制动状态B 电动状态C 启动状态D 发电状态16、电力变压器的励磁阻抗表示下面哪一物理量（D）A 输入功率B 输出功率C 铜耗D 铁耗17、单相绕组通以交流电时，其磁势为（D ）A 圆形旋转磁势B 椭圆磁势C 无法确定D 脉动磁势18、电力变压器的作用是下面哪一物理量（B）A 改变交流电电压和功率B 改变交流电电压和交流电电流C 改变交流电电压和频率D 改变直流电电压和交流电电流19、变压器的空载损耗（D ），短路损耗（C ）。
电机拖动基础试题及答案
电机拖动基础试题及答案一、单项选择题（每题2分，共10分）1. 电机拖动中，转子的转速与旋转磁场的转速之差称为：A. 同步转速B. 转差率C. 滑差D. 转速比答案：C2. 在直流电机中，电枢反应主要影响的是：A. 磁场强度B. 电流大小C. 电压大小D. 功率因数答案：A3. 异步电机的转子绕组是：A. 绕线式B. 鼠笼式C. 波绕式D. 星形式答案：B4. 电机拖动系统的基本组成不包括以下哪一项：A. 电动机B. 传动装置C. 负载D. 电源答案：D5. 以下哪种电机具有较高的起动转矩：A. 直流电机B. 同步电机C. 异步电机D. 伺服电机答案：A二、填空题（每题2分，共10分）1. 电机拖动系统中的_________是将电能转换为机械能的设备。
答案：电动机2. 电机拖动的_________是影响系统性能的关键因素之一。
答案：控制策略3. 在电机拖动中，_________是指电机在负载下的实际转速。
答案：负载转速4. 电机拖动系统中的_________是连接电动机和负载的部件。
答案：传动装置5. 电机拖动的_________是指电机在空载时的转速。
答案：空载转速三、简答题（每题5分，共20分）1. 简述电机拖动系统的工作原理。
答案：电机拖动系统通过电动机将电能转换为机械能，通过传动装置传递给负载，实现负载的旋转运动。
2. 异步电机和同步电机的主要区别是什么？答案：异步电机的转子转速低于旋转磁场的转速，而同步电机的转子转速与旋转磁场的转速相同。
3. 电机拖动系统在启动时为什么要限制起动电流？答案：限制起动电流可以防止过大的电流对电机和电网造成损害，同时保证电机的平稳启动。
4. 电机拖动系统在运行过程中如何实现调速？答案：电机拖动系统可以通过改变电机的供电电压、频率或改变转子电阻等方式实现调速。
四、计算题（每题10分，共20分）1. 已知一台三相异步电机的额定功率为10kW，额定转速为1500r/min，额定电压为380V，额定电流为20A，请计算该电机的额定功率因数。
电机与拖动基础试题库及答案
《电机与拖动基础》试题库及答案第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。
(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。
（E a〈U；E a〉U）3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。
（叠绕组；波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。
（相反；相同）5、单迭和单波绕组，极对数均为p时，并联支路数分别是_______，_______。
（2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的。
（每极气隙磁通量；电枢电流）7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。
（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。
（）（F）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。
（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。
（F）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。
（）（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。
（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁；（2）助磁；（3）不去磁也不助磁。
电力及电机拖动试题+参考答案

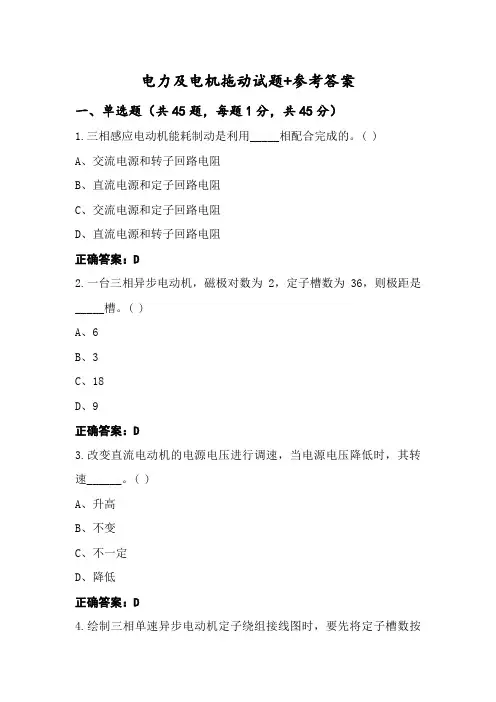

电力及电机拖动试题+参考答案一、单选题（共45题，每题1分，共45分）1.三相感应电动机能耗制动是利用_____相配合完成的。
( )A、交流电源和转子回路电阻B、直流电源和定子回路电阻C、交流电源和定子回路电阻D、直流电源和转子回路电阻正确答案：D2.一台三相异步电动机，磁极对数为2，定子槽数为36，则极距是_____槽。
( )A、6B、3C、18D、9正确答案：D3.改变直流电动机的电源电压进行调速，当电源电压降低时，其转速______。
( )A、升高B、不变C、不一定D、降低正确答案：D4.绘制三相单速异步电动机定子绕组接线图时，要先将定子槽数按极数均分，每一等分代表_____电角度。
( )A、360°B、90°C、120°D、180°正确答案：D5.直流电动机的换向极绕组一般与电枢绕组______。
( )A、串联B、混联C、不相连D、并联正确答案：A6.一台三相异步电动机，工作频率为50HZ，磁极数为4，则旋转磁场的转速为_____ r/min。
( )A、1000B、750C、3000D、1500正确答案：D7.电动机型号Y — 315S — 6中“6”的含义是___ 。
( )A、磁极数B、异步电动机C、中心高度D、磁极对数正确答案：A8.电流互感器是用来将_____。
( )A、高电压变换成低电压B、电流相位改变C、高阻抗变换成低阻抗D、大电流变换成小电流正确答案：D9.三相感应电动机起动转矩不大的原因是____。
( )A、起动时电流不大B、起动时电压低C、起动时电流小D、起动时功率因数低正确答案：D10.电机绕组采用铜导线是因为_____。
( )A、铜的机械强度比铝高B、铜比铝资源丰富C、铜导线比铝导线容易加工D、铜的价格比铝便宜正确答案：A11.异步电动机过载时会造成电动机______增加并发热。
( )A、铜耗B、铁耗C、铝耗D、A、E、C均对正确答案：A12.三相感应电动机的空载电流比同容量变压器的空载电流大，其原因是___。
电机与拖动基础试题及答案
第二部分 直流电动机的电力拖动一、填空题： 1、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。
（U=UN 、φ=ΦN ，电枢回路不串电阻；n ；Tem2、直流电动机的起动方法有____ ___。
（降压起动、电枢回路串电阻起动）3、如果不串联制动电阻，反接制动瞬间的电枢电流大约是电动状态运行时电枢电流的_______倍。
（2）4、当电动机的转速超过_______时，出现回馈制动。
（理想空载转速）5、拖动恒转转负载进行调速时，应采_______调速方法，而拖动恒功率负载时应采用_______调速方法。
（降压或电枢回路串电阻；弱磁）1、直流电动机的人为特性都比固有特性软。
（ ）（F ）2、直流电动机串多级电阻起动。
在起动过程中，每切除一级起动电阻，电枢电流都将突变。
（ ） （T ）3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。
（ ） （T ）4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。
（ ） （F ）5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。
（ ） （T ）三、选择题 1、电力拖动系统运动方程式中的GD2反映了：（2）（1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。
2、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3）（1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。
3、直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。
4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。
电机与拖动试题(参考答案)
学年度第一学期自动化系《电机与电力拖动基础》期末考试试卷（）年级专业自动化班级学号姓名注：1、共120分钟，总分100分一、选择题（每小题2分，共20分）1．他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3）（1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。
2．直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。
3．他励直流电动机拖动恒转矩负载进行串电阻调速，设调速前、后的电枢电流分别为I1和I2，那么：（2）（1）I1<I2；（2）I1=I2；(3)I1>I2。
4．三相异步电动机带恒转矩负载运行，如果电源电压下降，当电动机稳定运行后，此时电动机的电磁转矩：①①下降；②增大；③不变；④不定。
5．三相异步电动机的空载电流比同容量变压器大的原因：③①异步电动机是旋转的；②异步电动机的损耗大；③异步电动机有气隙；④异步电动机有漏抗。
6．三相异步电动机空载时，气隙磁通的大小主要取决于：①①电源电压；②气隙大小；③定、转子铁心材质；④定子绕组的漏阻抗。
7．三相异步电动机在运行中，把定子两相反接，则转子的转速会：②①升高；②下降一直到停转；③②下降至零后再反向旋转；④下降到某一稳定转速。
8．三相异步电动机能画出像变压器那样的等效电路是由于：②①它们的定子或原边电流都滞后于电源电压；②气隙磁场在定、转子或主磁通在原、副边都感应电动势；③它们都有主磁通和漏磁通；④它们都由电网取得励磁电流。
9．三相异步电动机的与固有机械特性相比，人为机械特性上的最大电磁转矩减小，临界转差率没变，则该人为机械特性是异步电动机的：（3）（1）定子串接电阻的人为机械特性；（2）转子串接电阻的人为机械特性；（3）降低电压的人为机械特性。
10．一台三相异步电动机拖动额定转矩负载运行时，若电源电压下降10%，这时电动机的电磁转矩：（1）（1）T em =T N ;(2) T em =0.81 T N ;(3) T em =0.9T N 。
