无距离限制对讲——SMART-PTT集群业务介绍
SMART-PTT介绍资料
公安系统的需求
现有的公安对讲系统只能覆盖一个城市，对于多个城市进行查案时，可 以利用PTT进行协调协调工作；
物流配送业的需求
快递人员通过PTT可以向中心或其它城市的同事进行沟通，即时了解物品 派送的情况以及其它工作事宜；
二级调度
深圳市卓智达科技有限公司
系统的功能
两种基本通话模式
固定组呼（组用久存在）
临时组呼（呼叫一个用户即为单呼）
邀请 收听 收听
对话组
Talk Group
收听 邀请
邀请
深圳市卓智达科技有限公司
系统的功能
系统特殊的一些功能
呼叫优先级
可以对每个用户设置呼叫优先， 优先级高的可以强插优先级低的用户的呼叫 每个用户可以同时监听多个组的通话
深圳市卓智达科技有限公司
行业需求
出租车调度的需求
出租车司机利用PTT可以和同事进行沟通，协调运输客人工作；
航空港口调度系统的需求
由于航空和船运无线频点有限，通过PTT业务解决其频点问题；
矿产开采与勘察
矿产开采与勘察的工作面都比较大，尤其是油田工作调度，利用 PTT可以轻松满足他们的需求。
监狱管理
深圳市卓智达科技有限公司
终端-G660
外观
直板, 外置天线，塑胶喷漆 屏幕：2.0寸 65K TFT, 176*220象素 PTT+语音电话+短信+数据 内置130万像素镜头 MMS, BREW, WAP2.0, GPSOne,
MicroSD
特征 市场定位：中端带对讲功能手机 适合人群：偶尔使用集群业务 主要功能： 1. 普通语音电话、短信、数据、 娱乐（T_Flash、拍照、MP3）； 2. PPT业务：临时会议、协会活动、 婚庆等。 电池 CDMA 1X数据业务/8Pin USB接口 72和弦铃音， MP3播放器
高速公路无线集群对讲系统解决方案
高速公路无线集群对讲系统处理方案一、系统简介HM-PTT是运用VoIP技术实现旳基于无线数据网络（CDMA-1x或EVDO网络）旳对讲语音业务系统，有别于老式旳对讲机，对距离没有限制，只要有无线网络旳地方就可以使用业务，是对老式集群通信产品旳延伸和补充。
高速公路无线集群对讲系统处理方案系统基于公网——轻松实现全国范围内旳对讲二、系统优势1、一按即通变成对讲机，呼喊接续快，支持单呼和组呼。
2、一呼百应群组内顾客容量大，群组呼喊，合用于现场指挥、现场协调旳工作场景。
3、超强覆盖不受地区、距离限制，可实现远程旳实时调度。
4、专业调度多功能调度台，能满足集团客户平常工作中调度指挥旳专业规定。
5、发言管理实现分权限强行插入发言，优先下达紧急指令。
6、组网简朴依托中国移动通信网络，只需增长PTT服务器可实现PTT系统。
7、互联互通通过安装中间转换器，可以与其他对讲系统等其他集群系统互通。
三、系统功能1、基本业务功能固定群组呼喊顾客进入固定群组后可以对所有在这个群组中旳在线顾客进行呼喊，同步也可以接听群组中其他顾客旳呼喊。
动态群组建立顾客可以对一种或多种在线顾客发起邀请，建立动态群组进行呼喊。
顾客状态显示在客户端软件上可以看到群组中每个顾客与否在线，进行有效旳通话。
通话提醒在集群呼喊过程中，参与呼喊旳顾客可以收到与集群通话状态有关旳多种提醒信息。
抢占呼喊在同一种群组中，多人进行呼喊时，在相似呼喊权限旳状况下，先呼喊着获得发言权，其他顾客转为接听状态。
顾客多组顾客可以查看多种组旳组员，可以进入多种组进行呼喊。
默认群组默认群是顾客登陆后自动进入旳群组，每个顾客可以指定一种默认群组。
掉线与自动重连当数据网络因某种原因断线时，软件会检测网络与否可用，当网络可用时，软件会重新拨号连接。
2、系统特殊功能顾客呼喊优先级顾客具有呼喊优先级，管理员可以设置和修改顾客旳呼喊优先级，在相似旳群组中，当优先级别低旳顾客在呼喊时，优先级别高旳顾客可以随时中断其呼喊，并进行呼喊。
公安集群调度、指挥辅助系统
网络:CDMA2000 1X 800M 网络 话机内存:256MB +64MB 话机内存 显示: 显示 3.0" WQVGA; 240*400 摄像头:无 摄像头 无 声音: 内建扬声器， 声音 内建扬声器，支持免提功能 接口: 接口 USB 2.0 扩充内存：miniSD或者 扩充内存： 或者TFlash，最大2G ，最大 或者 电池: 分钟， 电池 1400mAH，通话 ，通话720分钟，待机 分钟 待机600小时 小时 显示尺寸： 显示尺寸：2.4 显示分辩率： 显示分辩率：240×320 × 产品尺寸： 产品尺寸：111.4×52.2×15.1 × × 产品重量：124 产品重量： 高清亮屏 2.4"inch QVGA TFT LCD with 2.71"inch TP MP3/支持 收音机 蓝牙数据传输 支持FM收音机 蓝牙数据传输/ 支持 收音机,蓝牙数据传输 语音通话/立体播放双喇叭 立体播放双喇叭， 语音通话 立体播放双喇叭，单卡 支持业务： 短信、 支持业务： 短信、MMS、PIM、移动办公 、 、移动办公,WAP
公安警务移动通信存在的问题-2
随着经济发展和社会进步，公安工作不断遇到新情况、新问题。尤其是刑事犯罪 的突发性、活动性、对抗性、隐蔽性和犯罪手段的技术化、智能化、多样化日益 突出，公安工作不断面临新的挑战，多警种配合、全员联动 多警种配合、 多警种配合 全员联动给警务集群通信带来 严重考验。 。
“中讯通”警务集群调度、指挥系统优势
协助民警盘查守侯， 发现违法犯罪人员 通过“中讯通”及 时通报指挥中心 重大活动指挥中心 通过“中讯通”调 度协警参与安全保 卫工作
指挥中心通过“中 讯通”及时掌握辖 区治安布控情况
在公安机关对特种行业、 娱乐场所、网吧进行治安 管理和整治中通过“中讯 通”及时调度协警参与行 动
PTT即群通产品交流
应用举例3—物业管理 物业管理 应用举例
应用场景
物业管理中心
保安人员 保洁人员 维修人员 应急部门
居民/业主 社区圈子 其它人员
成功案例1－ 成功案例 －广州某警察单位
该单位人员经常在外执行公务，使用模拟对讲机容易 暴露身份且通话范围小，保密性低，而采用专用集群 通信系统，网络覆盖范围有限，无法实现大区域对讲 和传输其他数据 因此，单位统一采购了一批即群通手机，在执行公务 的时候使用，不仅私密性高，并且通话质量效果好， 客户对PTT即群通有非常高的评价 两期项目共300人使用
即群通业务是一种基于移动数据通信网络的集群通信业 务，通过智能手机实现用户群体之间的即时群组通信， 用户只需按一个按键即可向个人或群组发起通话，无需 拨号和等待对方摘机。群体沟通、调度管理快捷简便， 节省时间。 即群通符合中国移动在未来数据业务上的发展趋势，提 供了明确平滑的演进方式（如即时消息、即时图像和即 时视频），具有强大的生命力和可发展空间。
围绕客户行业特点，结合PTT即群通技术特点，提供个性化的解决方案； PTT即群通技术特点 围绕客户行业特点，结合PTT即群通技术特点，提供个性化的解决方案；
地图直观显示管辖区 域的人员情况，包括 位置和调度状态。 警用定制终端 集成多种应用 满足警察多种业务需求 GIS后台 后台 调度管理系统
提供量身定做 的解决方案
消防、防汛、紧急救助等 消防、防汛、
事业单位
任何拥有多名员工 需要即时、 ，需要即时、可靠 的通讯方式的企业 都可使用即群通
石油、化工、纺织、电力、能源、 石油、化工、纺织、电力、能源、机械制造等
大型企业
建筑、房产、旅游、运输、快递、 建筑、房产、旅游、运输、快递、出租车等
PTT ,POC 手机对讲业务性能提升方案分析
关键优化点2：
业务流程优化
• 举措1：业务流程调整，将VOIP媒体通道建立过程提前至用户发起呼叫 之前，用户发起呼叫时不再感知这部分时延
• 举措2：信令协议优化，将文本型协议修改为二进制协议
中国移动技术创新引擎 内部资料 注意保密
举措1：VOIP媒体 通道建立过程提前 至用户发起呼叫之 前，用户不再感知 这部分时延
专网解决方案
公网解决方案
•TETRA（Terrestrial Truncked
•CS域解决方案
Radio，地面波集群通信)： ETSI于1995年制定的欧洲集群 通信标准，EADS和Motorola 是该系统主要提供商。 •iDEN (Integrated Digital Enhanced Networks，集成数字
中国移动技术创新引擎 内部资料 注意保密
目录
1 市场情况 2 PoC关键技术需求 3 问题分析及优化方案
4 他山之石 5 性能比拼测试要求
中国移动技术创新引擎 内部资料 注意保密
高通Qchat方案
• 业务消息协议
• 呼叫建立业务信令采用QSP协议，为二进制协议
• 空口优化
• 启用PCH状态，取消RRC建立过程，缩短呼叫建立时延 • 采用DOS（Data Over Signaling）机制，实现呼叫建立过程与寻呼过程
同时个别省公司也建设了自己的PTT平台，如重庆公司采用华为私有解决方案 的IPT系统。
国 际
美国Nextel公司致力于iDEN网络下的一键通对讲业务，平台和网络设备由摩托罗拉提供， 拥有用户1400多万，81%用户经常使用PTT。Sprint收购Nextel后，选定Qchat方案逐步
替代iDEN，并于2010年12月9日宣称，2013年关闭iDEN网络。

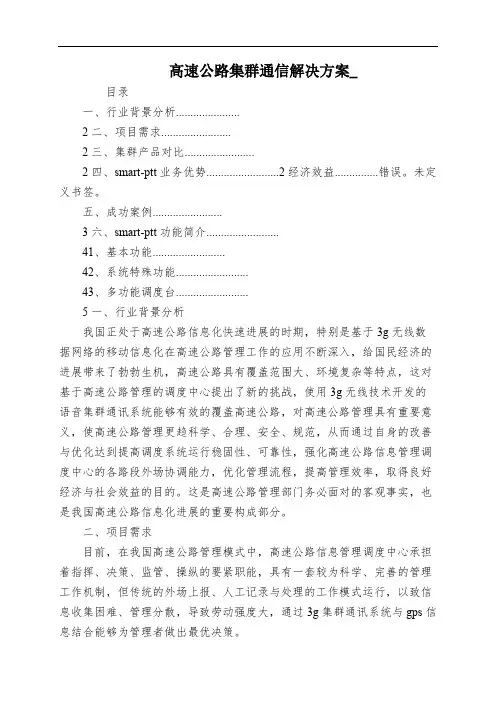

高速公路集群通信解决方案_
高速公路集群通信解决方案_目录一、行业背景分析......................2二、项目需求........................2三、集群产品对比........................2四、smart-ptt业务优势.........................2经济效益...............错误。
未定义书签。
五、成功案例........................3六、smart-ptt功能简介.........................41、基本功能.........................42、系统特殊功能.........................43、多功能调度台.........................5一、行业背景分析我国正处于高速公路信息化快速进展的时期，特别是基于3g无线数据网络的移动信息化在高速公路管理工作的应用不断深入，给国民经济的进展带来了勃勃生机，高速公路具有覆盖范围大、环境复杂等特点，这对基于高速公路管理的调度中心提出了新的挑战，使用3g无线技术开发的语音集群通讯系统能够有效的覆盖高速公路，对高速公路管理具有重要意义，使高速公路管理更趋科学、合理、安全、规范，从而通过自身的改善与优化达到提高调度系统运行稳固性、可靠性，强化高速公路信息管理调度中心的各路段外场协调能力，优化管理流程，提高管理效率，取得良好经济与社会效益的目的。
这是高速公路管理部门务必面对的客观事实，也是我国高速公路信息化进展的重要构成部分。
二、项目需求目前，在我国高速公路管理模式中，高速公路信息管理调度中心承担着指挥、决策、监管、操纵的要紧职能，具有一套较为科学、完善的管理工作机制，但传统的外场上报、人工记录与处理的工作模式运行，以致信息收集困难、管理分散，导致劳动强度大，通过3g集群通讯系统与gps信息结合能够为管理者做出最优决策。
SMART-PTT企业管理平台操作手册
SMART—PTT对讲管理员手册深圳卓智达科技有限公司目录一SMART—PTT对讲企业管理平台 (2)二企业管理 (2)2.1增加用户 (2)2.2. 查询修改用户 (2)2。
3. 修改用户信息 (3)2。
4. 好友管理 (3)2。
5。
增加群组 (3)2。
6. 修改群组 (3)2.8。
增加二级管理 (4)2.9。
修改二级管理 (4)2。
10. 管理二级用户 (4)2.11. 录音查询 (4)2.12. 录音统计 (4)2.13.GPS设置 (4)2。
14。
修改管理员密码 (4)2.15。
企业用户统计 (4)三企业二级管理 (5)3。
1。
查询修改用户 (5)3.2. 修改用户信息 (5)3。
3. 编辑用户好友 (6)3。
4. 增加群组 (6)3.5. 编辑群组 (6)3。
6. 修改二级管理员密码 (6)1一SMART—PTT对讲企业管理平台天翼对讲企业管理平台是管理用户、群组以及企业信息的软件，软件采用的是B/S模式，可以通过Web对用户和群组进行管理。
用户和群组是以企业为单位进行管理的，每个企业独立管理自己的对讲帐号和群组，运营商管理企业帐号与分配对讲帐号。
每个企业可以增加多个二级管理，对用户和群组进行分级管理.本文涉及的概念：企业管理员：企业的管理者,负责管理本企业的群组、帐号和二级管理;企业二级管理员:企业用户的二级管理员，负责管理属于其的群组和帐号;企业管理入口：http://xxx。
xxx。
xxx.xxx:8080/org/index。
jsp企业二级管理入口：http：//xxx。
xxx。
xxx。
xxx:8080/part/index。
jsp 二企业管理企业管理是企业用户管理其对讲用户和群组的功能，包括查询修改用户、管理好友、增加群组、编辑群组、管理二级管理和修改管理员密码等功能。
企业用户管理员通过运营商分配的帐号和密码选择企业登陆入口进行登陆，对用户和群组进行管理。
2。
1增加用户企业管理员可以增加用户账号，用户账号信息设置包括：用户账号、用户名、选择所属群组、讲话级别、手机号码、用户功能等.2。
SMART-PTT代理商平台使用说明
SMART-PTT代理商平台使用说明深圳市卓智达科技有限公司目录一、代理商管理平台概述 (3)二、代理商管理平台功能介绍 (4)2.1企业管理 (4)2.1.1增加企业 (4)2.1.2 查询企业 (5)2.1.3 修改企业 (8)2.2用户管理 (9)2.2.1 查询用户 (9)2.3订单中心 (11)2.3.1 订单管理 (11)2.3.2 订单日志 (13)2.3.3 订单续签 (13)2.3.4 交易记录 (17)2.3.5 账号转金额 (17)2.4百步召车 (17)2.4.1查询司机 (17)2.4.2查询召车订单 (18)2.4.3查询接单记录 (18)2.5子代理管理 (19)2.5.1增加子代理 (19)2.5.2查询子代理 (19)2.6充值中心 (21)2.6.1免审批充值 (21)2.7售后管理 (22)2.7.1收款配置 (22)2.7.2缴费订单 (23)2.7.3工单管理 (24)2.7.4工单日志 (25)2.7.5产品类型管理 (25)2.7.6产品管理 (26)2.7.7维修记录 (28)2.7.8个人信息 (29)2.8个人中心 (29)2.8.1增加管理员 (29)2.8.2查询管理员 (30)2.8.3 修改密码 (30)2.8.4二级密码 (31)2.8.5个性化 (31)2.8.6用户日志 (32)2.8.7查询用户IP (32)2.8.8登录记录 (32)2.8.9 余额提示 (33)2.8.10 统计信息 (33)2.8.11积分商城 (33)2.9服务支持 (34)2.9.1刷机写频 (34)2.9.2软件下载 (34)2.9.3资料下载 (35)2.9.4卓智达课堂 (36)一、代理商管理平台概述代理商管理平台是管理企业、用户、订单的后台，软件采用的是B/S模式，可以通过Web对企业和用户进行管理。
代理商管理平台登录网址：/ptt/proxy考虑到浏览器兼容问题，为了更好的使用效果，建议使用谷歌或搜狗浏览器登录。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SMART-PTT集群业务介绍
一、业务概述
对讲业务是集群通信中最广泛使用的一种通信调度工具,一般需要通过专门规划的无线通讯频率和专用的对讲承载工具、在一定的覆盖X围内实现,具有专用性、地域性的特点。
利用VoIP技术基于CDMA 1x/EVDO无线网络实现的SMART-PTT集群通讯系统，那么体现出与上述传统对讲机的差异性，可实现在移动通信网络覆盖的更大X围内实现灵活对讲，是对传统集群通信产品的功能的延伸和替代。
二、业务特点
一按即通：手机变成对讲机，呼叫接续快，支持单呼和组呼。
一呼百应：群组内用户容量大，群组呼叫，适用于现场指挥、现场协调的工作场景。
超强覆盖：不受地域、距离限制，可实现远程的实时调度。
专业调度：多功能调度台，能满足集团客户日常工作中调度指挥的专业要求。
分级管理：设有运营商和企业两级管理平台，便于实际当中操作与管理。
发言管理：实现分权限强行插入发言，优先下达紧急指令。
组网简单：依托中国移动通信网络，只需增加PTT服务器可实现PTT系统。
互联互通：通过安装中间转换器，可以与TETRA、模拟对讲系统等其它集群系统互通。
三、业务功能
1、基本业务功能
固定群组呼叫：用户进入固定群组后可以对所有在这个群组中的在线用户进行呼叫，同时也可以接听群组中其他用户的呼叫。
动态群组建立：用户可以对一个或多个在线用户发起邀请，建立动态群组进行呼叫。
单呼：当用户邀请一个用户建立动态群组后，便实现了一对一的单呼对讲场景。
编辑固定群组：具有编辑群组权限的用户可以在手机端增加、修改和删除固定群组。
可以增加固定群组的成员和删除固定群组的成员。
用户状态显示：在客户端软件上可以看到群组中每个用户是否在线，进行有效的通话。
通话提示：在集群呼叫过程中，参与呼叫的用户能够收到与集群通话状态相关的各种提示信息。
抢占呼叫：在同一个群组中，多人进行呼叫时，在相同呼叫权限的情况下，先呼叫着获得讲话权，其余用户转为接听状态。
用户多组：用户可以查看多个组的成员，可以进入多个组进行呼叫。
默认群组：默认群是用户登陆后自动进入的群组，每个用户可以指定一个默认群组。
掉线与自动重连：当数据网络因某种原因断线时，软件会检测网络是否可用，当网络可用
时，软件会重新拨号连接。
2、系统特殊功能
用户呼叫优先级：用户具有呼叫优先级，管理员可以设置和修改用户的呼叫优先级，在相同的群组中，当优先级别低的用户在呼叫时，优先级别高的用户可以随时中断其呼叫，并进行呼叫。
录音回放：用户在调度台和管理平台上可以查听每个群组的讲话记录，并可以回放每条记录，在企业管理平台可以查听企业中所有的通话记录。
监听：用户可以同时监听多个组的讲话。
广播：调度台可以对其企业里的所有组进行广播。
认证与加密：PTT客户端登录时，采用SHA1 Mac算法对用户进行身份认证。
传输敏感数据时，采用了SHA1和DES算法对数据进行加密。
用户功能设置：管理员可以动态的增加或取消某个用户的功能模块，管理员可以设置用户的功能,包括：好友列表；建立动态群组；群组切换；监听；修改用户名字；查看群组录音；编辑群组。
三级管理平台：管理平台分运营商管理和企业管理两个级别管理：
运营商管理平台的主要功能：增加企业用户XX；修改企业用户XX属性；管理用户账号；客户端软件的版本管理以及在线升级设置；管理XX权限管理；数据备份和数据恢复。
企业管理平台的主要功能：修改用户数据；增加群组；修改群组数据；历史记录管理和回放；管理二级管理账号。
企业二级管理：修改用户数据；增加群组；修改群组数据。
数据备份恢复:系统可以对数据库关于用户、群组和用户日志等数据进行数据备份和恢复功，数据备份采用SQL文本格式，可以实现跨平台恢复，增加数据的安全性。
3、多功能调度台
强插：调度台可强行插入任何组群的对讲。
强拆：调度台可强行用户离开某组。
遥毙：调度台可远程“关闭”终端的集群功能。
强拉:调度台可将不在当前群组中的在线成员，强行拉到该群组中。
呼叫：调度台可以对用户进行单呼和组呼。
可视化调度：集手机、人员定位、集群对讲为一体。
两级调度：企业管理平台增加的每个二级管理账号都会增加一个二级调度账号,二级
调度账号只可以调度管理其所属于的二级管理的账号。
4、流量计算
使用SMART-PTT集群通讯时，接听与呼叫都会产生流量，产生的流量为每小时的语音为2.88M，待机24小时的心跳流量为0.06M。
5、呼叫延时
语音时延组网的方式与无线网络的性能有关。
在1x的网络下，语音延时平均为1秒，一般不超过2秒，在EVDO网络下，语音延时平均为0.6秒，一般不超过1秒。
四、终端介绍
客户端软件支持Windows XP，Symbian，WindowsMobile，Android，Brew，WinCE，MTK,iphone，wifi,STM32单片机平台。
目前已有的终端有中兴G880，G660， G685， G500，G180手持机。
五、适用行业
交通警察的需求：交通警察通过PTT向中心汇报各个路段的情况，中心对整体信息进行汇总；在交通事故现场，通过PTT可以即时地向中心汇报情况；
城市管理的需求：管理人员利用PTT可以在城市的任何地方向中心或同事进行语音通讯，协调工作，提升了数字城管的信息化建设水平；
公安系统的需求：现有的公安对讲系统只能覆盖一个城市，对于多个城市进行查案时，可以利用PTT进行协调协调工作；
物流配送业的需求：快递人员通过PTT可以向中心或其它城市的同事进行沟通，即时了解物品派送的情况以及其它工作事宜；
出租车调度的需求：出租车司机利用PTT可以和同事进行沟通，协调运输客人工作；
航空港口调度系统的需求：由于航空和船运无线频点有限，通过PTT业务解决其频点问题；
矿产开采与勘察：矿产开采与勘察的工作面都比较大，尤其是油田工作调度，利用PTT可以轻松满足他们的需求。
监狱管理。
六、资费标准
资费标准有两种：
一是自建系统型：
系统软件服务器+硬件服务器（可客户自己提供）+用户人数费用+终端设备费用（可客户自己提供）+流量费
二是月租型：
用户人数月租费用+终端设备费用（可客户自己提供）+流量费用七、使用条件
一是有网络覆盖的地方；二是支持SMART-PTT业务的终端设备。
八、同类业务比较。
