日光温室结构及性能演示文稿
日光温室的结构与性能
5．柱脚石
• 基础 • 一般用水泥浇筑，也可用砖砌成 • 要求中柱底部落于柱脚石中央部位并联结牢固
第二节 日光温室的结构与性能
6．墙基
• 墙基部的基础要有足够深度和宽度，才能保持地 面地墙体坚固不容易倒塌
7. 防寒沟
• 与温室处长广方向一致 • 深度与当地冻土层方厚宽一致 • 日的是阻隔温室土壤温度的横向抟导，使温室内 的地温保持一定水平 • 白天还可以蓄热，对防目温室内地浊降低有缓冲 作用
• 华北南部0.8~1.0m为宜 • 华北平原北部、辽宁南部1.0~1.5m为宜 • 若用夹心砖墙，总厚度多为0.5~0.6m
第二节 日光温室的结构与性能
E．后屋面水平投影长度
• 后屋面越长，晚间保温越好 • 后屋面过长，冬季太阳高度角较小时，就会出现 遮光现象，而使温室后部出现大面积阴影，影响 作物的生长发育 • 在北纬38℃~43℃地区，温室高度在3.0~3.5m范 围内，后屋面水平投影长度以1.0~1.6m为宜
第二节 日光温室的结构与性能
2. 后屋面
• 作用是阻止室内热量散失、防寒保温 • 如果仰角大，光线进入的多，光照好 • 如果抑角过大，势必提高中柱高度，使温室过于高 大、不利保温 • 如果仰角过小，后屋面过于平、矮，则阻碍光线进 入，使渐室后半部遮荫面过大，不利作物的生长 • 必须有足够的强度
第二节 日光温室的结构与性能
• 透光性、保温性、耐用性好、 质地轻、价格便宜。 • 现多采用塑料板材和塑料薄膜。
第三节 温室的结构与性能
一、现代温室的结构
（3）通风系统 通风途径：有侧窗通风、 顶窗通风和侧、顶窗同时 通风三个类型。
•一般采用联动式戏动系统， 可自动进行，以调控室内环 境。
第三节 温室的结构与性能
日光温室的结构设计与建造共25页PPT资料
1.9m
α = 16.9º
0.9m
7.5m
日光温室结构示意图
2020/6/11
第二章 温室设计与建造
7
3、最佳前屋面角
理想屋面角和合理屋面角 都是以正午12点的太阳高 度角进行的计算。
在实际生产过程中，温室 并不是只用在这一时刻， 还要考虑有效利用时段， 一般从上午9时到下午15 时。
因此，必须对前屋面角进 行修正，加一个修正值， 这样我们就得到了最佳前 屋面角。
2020/6/11
第二章 温室设计与建造
2
二、日光温室的结构参数设计
日光温室的结构参数概括为：“五度”、“四比”、“三材”
1、“五度”
角度 长度 跨度 高度 厚度
前屋面角 后屋面仰角 方位角
2、 “四比”
保温比 高跨比 前后坡比 遮阳比
建筑材料 3、“三材” 透明覆盖材料
保温材料
2020/6/11
日光温室的结构设计与建造
主要内容：
一、日光温室的构造 二、日光温室的结构参数设计 三、日光温室的建造程序 四、日光温室的应用
重点与难点：日光温室主要结构参数
2020/6/11
第二章 温室设计与建造
1
一、日光温室的构造：
5
4
3
7
9
8
2
6
1
7
1、栽培床 2、后墙 3、后屋坡 4、前屋面 5、草 苫 6、人行道 7、防寒沟 8、后屋坡仰角 9、前屋面角
最佳前屋面角度：
α=φ+lδl - 40º+c
– 其中：c表示各地区冬至日9 时和15时的太阳高度角比正 午低的值。
2020/6/11
第二章 温室设计与建造
日光温室的类型与结构性能
日光温室的类型与结构性能一、类型1、单屋面温室单屋面温室目前我国数量最多的一种温室类型，单屋面温室主要由墙体、前屋面、后屋面（也叫后荫坡或不透明屋面）、保温覆盖物及加温设备等组成。
单屋面温室又可分为以下几种类型：①哈尔滨改良式温室一面坡式单屋面温室，一般长30～40m，宽6～7m，中柱高2～2.5m，透明屋面与水平面的夹角约为30°。
炉灶和烟道位于中部偏北，兼做作业通道。
南侧低矮，作业不便。
因此，在一面坡温室的基础上，在透明屋面前加设约0.8m 的立窗，构成立窗式温室。
②二折式温室以北京改良式温室为主。
温室的前屋面分为天窗、地窗，形成两个折面，故称二折式温室。
天窗的坡度为10°～15°，地窗为37°～45°。
温室的前柱高1.0m～1.2m，中柱高1.7m～2.0m，后墙高1.4m～1.6m，后屋顶的宽度1.5m～2.0m，屋顶的坡度为8°～10°。
温室内靠北墙处设加温火炉。
或用热水锅炉、散热片进行水暖加温。
③三折式温室温室内部无立柱。
其玻璃屋面是用丁字钢或角钢及圆钢焊接成桁架，桁架的宽度为15～20cm，中间用腹杆焊成W型，然后连接成3个不同角度的折面，称三折式。
顶天窗长2.5～3.5m，角度约10°。
腰窗长2.7～3.9m，角度20～24°。
地窗长1.0m左右，角度40°左右。
后屋面宽为1.35～1.50m。
与二折式温室比较，具有空间高，跨度大，便于操作的特点。
室内采光好。
防寒保温好，局部温差较小。
不适宜在高寒地区使用。
④鞍II型节能日光温室由鞍山市园艺研究所设计的一种无立柱圆拱结构的节能日光温室。
该温室前屋面骨架为钢结构，无立柱，墙体为砖结构空心墙体，后屋面是钢架结构上铺木板或草垫、苇席、旧薄膜等，总厚度40～50cm。
该温室采光、增温和保温性能良好，空间较大。
⑤辽沈I型节能日光温室温室跨度7.5m，脊高3.5m。
温室结构功能图
气象站系统
光照探头 天气情况探头 风向探头
基础数量收集
二气化碳探头
强排风扇 湿帘 湿帘水泵
根据温度高低进行运转,当温室达到设置制时开启或关闭,另外根据温 度高低情况来开启或关闭运转的组数,参数一般设置在 0-50℃之间.当 开启降温系统时,顶开窗和侧开窗关闭;当关闭时,顶开窗和侧开窗启 动,
空气循环风机 加温管道
锅炉
主要用途是使温室内空气更均匀,一般为温度及湿度为参数, 一般温度参数 0-50℃,湿度参数 0-100%之初间
阳光温室设备结构功能图
智能温室 (玻璃\阳光 板\薄膜)
内外遮阳系统
降温系统 空气循环系统
加温系统 通单位为 LUX,设置参数范围在 0-2000000LUX 之间.如运转还需考虑风速的因素,在风速达到一定设置高低数制时,需关 闭或开启,参数制设置为 0-51.4m/s(无风至 16 级台风之间).另外还有下雨 天开启或关闭的参数,如设备在运转时遇下雨天需关闭.
补光系统
补光灯
施肥灌溉系统
水肥一体化 施肥机
温度\湿度探头
补光灯的运转主要是根据特殊植物的生长要求来进 设定,主要是以时间为参数 1-24 时.
主要是肥料 PH 和 EC 值,分棚号及肥号,电磁阀进行控制,当工 作人员在电脑中输入肥料的 PH 及 EC 值时,点击肥料号方可自 动施肥.另外需在软件设置施肥时间 0-180 分钟.
主要根据温室内温度来设置,当温度达到设置制时,自动降低或加 快水循环的速度,参数 0-50℃之间
顶开窗 测开窗
根据温室内温度及湿度作为参照依据,参数为温度 0-50℃,湿度 0-100%之间.注意事项:1、下雨自动关闭或不开启,2、当降温设备 开启时需关闭.

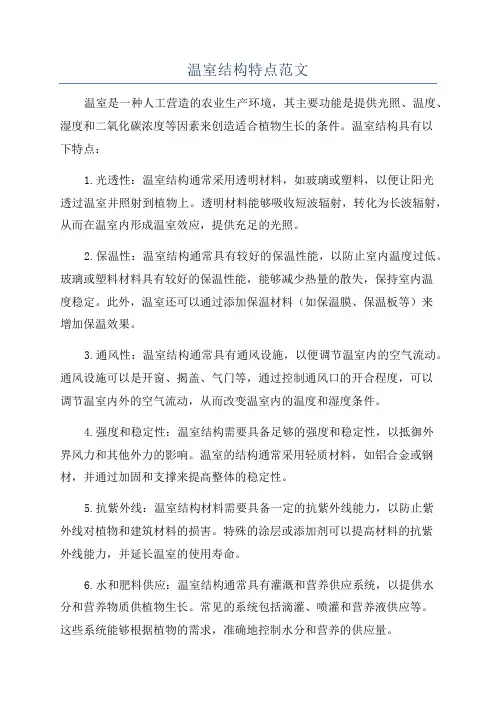

温室结构特点范文
温室结构特点范文温室是一种人工营造的农业生产环境，其主要功能是提供光照、温度、湿度和二氧化碳浓度等因素来创造适合植物生长的条件。
温室结构具有以下特点：1.光透性：温室结构通常采用透明材料，如玻璃或塑料，以便让阳光透过温室并照射到植物上。
透明材料能够吸收短波辐射，转化为长波辐射，从而在温室内形成温室效应，提供充足的光照。
2.保温性：温室结构通常具有较好的保温性能，以防止室内温度过低。
玻璃或塑料材料具有较好的保温性能，能够减少热量的散失，保持室内温度稳定。
此外，温室还可以通过添加保温材料（如保温膜、保温板等）来增加保温效果。
3.通风性：温室结构通常具有通风设施，以便调节温室内的空气流动。
通风设施可以是开窗、揭盖、气门等，通过控制通风口的开合程度，可以调节温室内外的空气流动，从而改变温室内的温度和湿度条件。
4.强度和稳定性：温室结构需要具备足够的强度和稳定性，以抵御外界风力和其他外力的影响。
温室的结构通常采用轻质材料，如铝合金或钢材，并通过加固和支撑来提高整体的稳定性。
5.抗紫外线：温室结构材料需要具备一定的抗紫外线能力，以防止紫外线对植物和建筑材料的损害。
特殊的涂层或添加剂可以提高材料的抗紫外线能力，并延长温室的使用寿命。
6.水和肥料供应：温室结构通常具有灌溉和营养供应系统，以提供水分和营养物质供植物生长。
常见的系统包括滴灌、喷灌和营养液供应等。
这些系统能够根据植物的需求，准确地控制水分和营养的供应量。
7.可调控性：温室结构具有一定的可调控性，可以根据植物的生长需求，调节温室内的温度、湿度、光照和二氧化碳浓度等环境因素。
这样可以提供稳定且适宜的生长环境，促进植物的生长和发育。
总体而言，温室结构的特点是具备良好的光透性、保温性、通风性和稳定性，能够提供适宜的生长环境并满足植物的生长需求。
通过温室技术，可以延长植物的生长周期，提高生产效益，并且可以栽培各种季节性植物，满足市场需求。
高效节能日光温室结构设计及建造技术
高效节能日光温室结构设计及建造技术节能型日光温室是我国近年来在蔬菜生产中大规模采用的一项农业园艺设施。
由于较好地解决了采光、载热和保温的一系列问题,可在北方地区严寒的冬季不加温条件下进行反季节蔬菜生产,达到节能、优质、高效的目的。
该项技术在全国推广以来,深受生产者欢迎,显示了强大的生命力,促进了农业经济的迅速发展,在农村已形成了支柱型农业产业,其经济效益引起了社会各界的高度关注。
目前节能型日光温室在全国已发展到几百万亩,全范围解决了蔬菜的周年生产、均衡上市、四季常青,从根本上解决了城乡人民的吃菜问题。
为部队农副业生产提供了广阔的前景和有利的保障。
一、高效节能日光温室的基本特征高效节能日光温室是在科学的利用太阳能的基础上形成的农业园艺设施,在生产中体现了低成本、高效益的特点。
其性能特征是:1、采光好:高效节能日光温室的前屋面设计充分考虑到了不同纬度条件下的太阳高度角及太阳光对棚面的入射角,使其在不同的季节和不同的太阳光入射时段,都形成较理想的直射条件,尽可能减少光的散射和折射,最大限度的利用了太阳能。
2、保温好:高效节能日光温室,利用后墙体、后屋面及前屋面的透明覆盖材料和保温材料,最大限度的把白天太阳光入射带来的幅射热保存下来,尽可能减少夜间热传导、热幅射和热量的缝隙扩散效应,使室内温度在夜间不低于8℃,以保证蔬菜在冬季的安全生产。
3、载热好(贮热好):高效节能日光温室利用墙体吸热,后屋面载热等特点,在白天有太阳照射的条件下,尽可能使墙体、后屋面、地表面大量吸热,采用热容量大的材料,大量贮蓄热量,在夜间再不断释放出来,补偿温室气温损失的部分,以保证室内温度达到要求的区间。
二、高效节能日光温室的特征要素- 1 -1、方位角:高效节能日光温室在建造时,对温室在地面上的座落方位有较严格的要求,一般要求座北朝南,东西走向,正向布局,目的是尽可能延长日照时间,在具体实施时,由于地形的限制,无法作到正向布局时,可根据具体情况,向东或向西偏斜5°,最大偏斜不可超过10°,若偏斜角度太大,会减少日光温室的日照时间,直接影响温室的热性能,当然对生产也会带来很大损失。
日光温室类型结构性能及建造PPT共140页
谢谢！
