钢材防腐施工工艺介绍

合集下载

钢结构防腐涂料的施工工艺

钢结构防腐涂料的施工工艺

钢结构防腐涂料的施工工艺1.表面准备首先对钢结构表面进行准备工作,包括清洁、除锈和修补。

清洁工作是为了去除表面的污垢和杂质,使用清洁剂或高压水枪进行清洗。

除锈工作是为了去除表面氧化物和锈蚀物,包括机械除锈和化学除锈两种方法。

修补工作是为了修复钢结构表面的缺陷,例如砂眼、毛刺等。

2.底涂在表面准备完成后,进行底涂工作。

底涂的作用是增强防腐涂料与钢结构的附着力和耐腐蚀性能。

常用的底涂材料有环氧底漆、磷酸锌底漆等。

施工时要注意底涂的厚度和均匀性,避免漏涂和滴涂现象。

3.中涂经过底涂后,进行中涂工作。

中涂的作用是增加防腐涂料的厚度和耐腐蚀性能。

常用的中涂材料有环氧中涂、聚氨酯中涂等。

中涂材料的选择应根据具体工程情况和防腐要求进行。

4.面涂中涂完成后,进行面涂工作。

面涂的作用是增加防腐涂料的外观和装饰效果,提高表面硬度和耐磨性。

常用的面涂材料有环氧面涂、聚氨酯面涂等。

面涂材料的选择应根据具体工程要求和使用环境来确定。

5.检验和验收施工完成后,进行防腐涂料的检验和验收。

检验主要包括涂料的厚度、附着力、耐腐蚀性能等方面的测试。

验收是根据验收标准对施工质量进行评判,包括表面光洁度、涂层厚度、涂层平整度、韧性等方面。

1.施工环境和条件施工环境要保持清洁、干燥,并保持适宜的温度和湿度。

同时,要防止施工过程中的风沙、尘埃、水滴等杂质对涂层的影响。

2.涂料的储存和搅拌涂料在储存和搅拌过程中要按照涂料厂家的要求进行,确保涂料的质量和性能能够得到有效保障。

3.施工工具的选择和使用根据涂料的类型和施工要求,选择合适的施工工具,如刷子、喷枪、滚筒等,并确保其清洁、整洁,以便获得良好的涂装效果。

4.施工层次和质量控制施工时要根据涂料的规定,按照底涂、中涂、面涂的顺序进行层次施工,且每一层都要控制涂层的厚度和均匀性,以确保防腐涂料的性能和质量。

5.防腐涂料的维护和保养防腐涂料施工完成后,要根据涂料的要求和使用环境,进行定期的维护和保养,以确保涂层的使用寿命和防腐效果。

钢结构防腐施工工艺表面处理与防腐涂装技巧

钢结构防腐施工工艺表面处理与防腐涂装技巧

钢结构防腐施工工艺表面处理与防腐涂装技巧一、引言钢结构在建筑和工程领域中发挥着关键的作用。

然而,由于环境的恶劣条件和氧化的作用,钢结构容易受到腐蚀的影响,从而降低了其使用寿命和性能。

为了保护钢结构免受腐蚀的侵害,表面处理和防腐涂装是必不可少的环节。

本文将讨论钢结构防腐施工工艺中的表面处理和防腐涂装技巧。

二、表面处理1. 钢材除锈在进行防腐涂装之前,首先需要对钢材进行除锈处理。

常见的除锈方法包括机械除锈、化学除锈和钢球喷丸除锈。

机械除锈通过使用刷子、钢丝刷或砂纸等工具,将钢材表面的锈蚀物物理刮除。

化学除锈是通过在钢材表面使用化学溶液,使得锈蚀物发生化学反应,从而达到去除的效果。

钢球喷丸除锈则是通过高速喷射钢球将表面的锈蚀物冲刷掉。

2. 表面预处理除锈后的钢材需要进行表面预处理,以提高涂层的附着力和耐久性。

表面预处理通常包括磷化和喷砂。

磷化是通过在钢材表面形成一层磷酸盐的薄膜,增强涂层的附着力。

喷砂是通过使用高压气流将细小颗粒物撞击到钢材表面,去除表面的污垢和氧化物,同时增加了表面的粗糙度,有利于涂层的附着。

三、防腐涂装技巧1. 选用适当的涂料在进行钢结构防腐涂装时,选用适当的涂料非常重要。

通常情况下,环氧涂料、聚氨酯涂料和丙烯酸涂料是常用的防腐涂料。

环氧涂料具有良好的耐候性和抗化学腐蚀性能,适用于暴露在恶劣环境中的钢结构。

聚氨酯涂料具有良好的耐磨性和耐腐蚀性能,适用于钢结构表面。

丙烯酸涂料具有良好的耐候性和耐化学腐蚀性能,适用于室内环境中的钢结构。

2. 涂装操作技巧在进行涂装操作时,需要注意一些技巧以确保涂层的质量和耐久性。

首先,要确保钢材表面干燥和清洁,避免灰尘、油脂等杂质的存在。

其次,要均匀涂布涂料,并确保涂料的厚度符合规定的要求。

涂布涂料时,可以采用滚涂、刷涂或喷涂等方法,根据具体情况选择最合适的涂装方法。

3. 质量控制为了确保钢结构防腐施工的质量,质量控制是必不可少的。

首先,需要对选用的涂料进行质量检测,确保涂料符合相关标准。

钢结构施工方法防腐蚀涂层施工技术及注意事项

钢结构施工方法防腐蚀涂层施工技术及注意事项

钢结构施工方法防腐蚀涂层施工技术及注意事项钢结构是现代建筑中常用的一种结构形式,但钢材容易受到腐蚀的侵害,因此在施工中需要进行防腐蚀涂层的施工。

本文将介绍钢结构施工方法防腐蚀涂层施工技术及注意事项。

一、施工方法1. 表面处理:钢结构施工前的表面处理是非常重要的一步。

首先要清除钢材表面的锈蚀、氧化物等杂质。

可以采用喷砂、喷丸等方法进行处理,保证钢材表面光洁无杂质,以利于涂层的附着和保护。

2. 底漆施工:在完成表面处理后,需要施工底漆。

底漆可以增强防腐蚀涂层与钢材表面的粘结力,并提供更好的防腐蚀效果。

根据具体情况选择适当的底漆种类和涂布方法。

3. 防腐蚀涂层施工:在底漆施工完毕后,需要进行防腐蚀涂层的施工。

涂层可以根据要求选择烤漆、喷涂、刷涂等方式进行涂装。

确保涂层均匀、完整,形成一层保护膜,有效防止腐蚀物质对钢结构的侵蚀。

4. 装饰层施工:在防腐蚀涂层施工完成后,可以进行装饰层的施工。

装饰层可以提高钢结构的美观性和耐久性,同时也可以起到更好的防腐蚀作用。

根据具体情况选择适当的装饰材料和施工方法。

二、施工技术1. 材料选择:在进行钢结构防腐蚀涂层施工时,需要选择合适的防腐蚀涂料。

根据钢结构所处环境的特点,选用耐酸碱、耐高温、耐候性好的涂料。

同时,需要注意选用符合国家标准的产品,确保质量和防腐蚀效果。

2. 施工环境控制:施工时需要保持施工环境的适宜条件。

首先要保持室温在适宜的范围内,避免温度过高或过低对涂料的影响。

其次要注意相对湿度的控制,避免过高湿度导致涂料固化不良。

3. 喷涂技术控制:在钢结构防腐蚀涂层施工中,采用喷涂技术可以提高施工的效率和质量。

喷涂时要注意均匀喷涂,避免涂料出现滴落、起皮等问题。

另外,要控制喷涂的涂层厚度,保持涂层的均匀性。

三、注意事项1. 安全措施:在进行钢结构防腐蚀涂层施工时,施工人员需要严格遵守相关的安全操作规程,佩戴好必要的防护用品。

特别是使用有毒化学物质的涂料时,要注意安全处理,避免对人体带来危害。

钢结构防腐施工方法防腐处理与涂料施工要点

钢结构防腐施工方法防腐处理与涂料施工要点

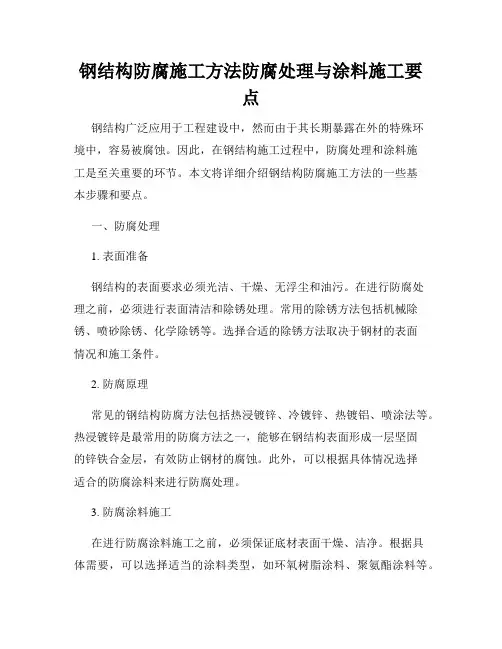

钢结构防腐施工方法防腐处理与涂料施工要点钢结构广泛应用于工程建设中,然而由于其长期暴露在外的特殊环境中,容易被腐蚀。

因此,在钢结构施工过程中,防腐处理和涂料施工是至关重要的环节。

本文将详细介绍钢结构防腐施工方法的一些基本步骤和要点。

一、防腐处理1. 表面准备钢结构的表面要求必须光洁、干燥、无浮尘和油污。

在进行防腐处理之前,必须进行表面清洁和除锈处理。

常用的除锈方法包括机械除锈、喷砂除锈、化学除锈等。

选择合适的除锈方法取决于钢材的表面情况和施工条件。

2. 防腐原理常见的钢结构防腐方法包括热浸镀锌、冷镀锌、热镀铝、喷涂法等。

热浸镀锌是最常用的防腐方法之一,能够在钢结构表面形成一层坚固的锌铁合金层,有效防止钢材的腐蚀。

此外,可以根据具体情况选择适合的防腐涂料来进行防腐处理。

3. 防腐涂料施工在进行防腐涂料施工之前,必须保证底材表面干燥、洁净。

根据具体需要,可以选择适当的涂料类型,如环氧树脂涂料、聚氨酯涂料等。

涂料的选择应根据使用环境、施工条件和使用寿命等方面进行综合考虑。

施工时,可以采用刷涂、辊涂、喷涂等方法,确保涂料均匀、完整地覆盖在钢结构表面。

二、施工要点1. 施工前的准备工作在进行钢结构防腐施工之前,必须进行详细的施工方案编制和施工前的材料准备工作。

施工方案应明确工作内容、工期安排、质量要求等,确保施工工作的有序进行。

同时,需要准备好防腐涂料、施工设备和相关测试工具等,以保证施工的顺利进行。

2. 施工环境和条件控制钢结构防腐施工的环境和条件对施工质量有重要影响。

施工现场应保持通风良好,湿度适中,温度在规定范围内。

同时,必须控制好涂料的使用量和施工的厚度,以确保涂层的质量符合要求。

3. 质量监控和验收在施工过程中,应不断进行质量监控和检查。

通过对底材表面清洁度、涂层厚度、附着力等进行检测,确保施工质量符合相关标准和规范要求。

施工完成后,应进行验收,确保防腐涂料施工效果符合要求。

结论钢结构防腐施工是保证钢材使用寿命和工程质量的重要步骤。

钢结构防腐工序

钢结构防腐工序

钢结构防腐工序钢结构在工程建设中广泛应用,但其易受腐蚀的特性需要采取一系列防腐工序来延长其使用寿命。

本文将介绍钢结构防腐的具体工序及操作要点。

一、表面清洁首先,钢结构表面需要进行彻底清洁,以去除附着物和铁锈,保证后续防腐涂层的附着力。

清洁方法可以采用钢丸清理、喷砂机械清理或高压水清洗等。

清洁后,需对钢结构表面进行品质检查,确保无锈蚀、溶解、油污等问题。

二、除锈处理清洁后的钢结构进入除锈处理环节,常用的除锈方法包括机械除锈、化学除锈和机械化学除锈。

其中,机械除锈可通过刷洗、刮削、锤击等方式进行,而化学除锈则需要使用酸性溶液进行浸泡或喷涂。

机械化学除锈则结合了机械和化学两种方式,常使用酸洗或磷化剂进行处理。

三、涂覆底漆除锈完毕后,需要立即涂覆底漆,以封住钢结构的金属表面,形成一层保护层。

底漆的选择要根据使用环境和防腐要求进行,可以采用富锌底漆、环氧底漆或磷化底漆等。

底漆要均匀涂覆在钢结构表面,并注意涂层的厚度和干燥时间,需按照产品说明进行操作。

四、涂覆中间漆当底漆干燥后,进行中间漆的涂覆。

中间漆通常选用耐候性和耐化学腐蚀性能较好的涂料,如亚克力中间漆、聚氨酯中间漆等。

对于大型钢结构,中间漆涂覆需要注意涂刷的工具选择和涂刷方法,以保证涂层的质量和均匀性。

五、涂覆面漆中间漆干燥之后,进行面漆的涂覆,以增加钢结构的美观性。

面漆的选择要依据使用环境和防腐要求,可选用聚氨酯面漆、氟碳面漆等。

面漆的施工要注意保证涂膜的平整度,避免出现滴流、起泡等问题,需调整涂刷厚度和涂刷方法。

六、质量检查在完成涂覆工序后,需要进行质量检查,确保防腐涂层的性能和质量符合设计和要求。

包括涂层厚度、附着力、密度和表面平整度等指标的检测和评估。

如发现问题,应及时进行修复或重涂。

七、技术档案归档最后,对于完成防腐工序的钢结构,需要进行技术档案的归档。

包括施工记录、材料证明、涂料规格、工作说明书等文件的整理和保存,以备日后维护和检修使用。

钢材防腐施工工艺

钢材防腐施工工艺

钢材防腐施工工艺一.涂装工艺要点1.涂装前钢铁表面处理:为了防止钢材的腐蚀并由此造成的经济损失,采用涂料保护是当今钢材防腐蚀的主要手段之一。

防腐涂层的有效寿命与涂装之前钢铁表面的除锈质量.漆膜厚度.油漆品种.涂装的工艺条件等因素有关。

实践证明,上述各种因素对漆膜寿命影响结果如下:由此可见,涂装前钢铁表面的除锈质量是确保漆膜防腐蚀效果和保护寿命的关键因素。

因此钢铁表面处理的质量控制是防腐涂层的关键环节。

涂装前的钢铁表面处理,即除锈。

它不仅是指除去钢铁表面的污垢.油脂.铁锈.氧化皮.焊渣或已失效的旧漆膜的清除程度;还包括除锈后钢铁表面所形成的“粗糙度(一般为30-75um)”。

2.除锈方法:钢铁表面的除锈可分为:喷射.手工动力工具及酸洗除锈等方法。

3.不同涂料对除锈质量适应性:不同类型的涂料由于其基料的组成.被涂物体所处的环境以及对涂料保护性能和保护寿命的需求不同,对钢材表面除锈质量的需求和适应性也不同。

一般情况下,醇酸.酚醛.油性和沥青.环氧.氯化橡胶等高性能涂料或重防腐涂料,则对钢铁表面处理的质量需求很高。

除锈质量与漆膜的适宜性如下表所示,以供涂装时参考。

除锈质量与漆膜的适宜性备注:○表示最佳□表示尚好◎表示勉强适合×表示不适合。

4.涂装前准备作业:5.涂装环境:(1).钢材表面:涂装前要注意钢材表面和大气环境状况,施工须在钢材表面温度高于露点温度3℃以上,相对湿度在85%以下的条件中进行。

当钢材表面受雨水或冰雪的影响时,则不能进行涂装施工。

(2).施工温度:在平均气温低于5℃的条件下不能施工(在此条件下,环氧型.聚氨酯等化学固化型涂料的固化反应已经停止,但可在设有升温装置的涂装车间内进行涂装);当平均气温高于35℃时,涂料中的溶剂挥发很快,无气喷涂时,涂料中的溶剂在喷嘴与被涂物面之间大量挥发而发生干喷现象,致使油漆凝结.流挂,从而影响施工质量。

(3).环境湿度:涂装施工的环境湿度一般控制在80%以下为宜。

钢结构防腐蚀施工方法

钢结构防腐蚀施工方法

钢结构防腐蚀施工方法钢结构在建筑、桥梁等工程中扮演着重要的角色,然而钢材容易受到氧化和腐蚀的影响,降低其使用寿命。

因此,为了确保钢结构的持久性和安全性,必须采取适当的防腐蚀措施。

本文将介绍几种常见的钢结构防腐蚀施工方法。

1. 环氧涂层环氧涂层是一种常用的防腐蚀方法,适用于各种钢结构表面,并提供良好的保护效果。

施工过程中,首先需要对钢结构表面进行处理,包括除锈、喷砂或水压清洗等。

然后,涂上一层环氧底漆以提高附着力。

最后,涂上环氧面漆形成保护层。

环氧涂层能够有效防止氧化和腐蚀,同时还具备耐磨损和耐腐蚀的特性。

2. 热浸镀锌热浸镀锌是另一种广泛应用于钢结构防腐蚀的方法。

在这个过程中,将钢材浸入熔融的锌中,使其表面形成一层锌层。

这种方法能够有效地隔离钢材与外部环境的接触,防止氧化和腐蚀。

热浸镀锌具有成本低、易于施工和使用寿命长的优点。

3. 有机涂层有机涂层是一种采用有机涂料进行防腐蚀处理的方法。

有机涂层可以根据不同的要求选择不同的涂料,如聚脲、聚酯、聚氨酯等。

这些涂层具有良好的耐候性和耐腐蚀性,能够有效保护钢结构免受外界环境的侵蚀。

在施工过程中,首先需要对钢材进行预处理,如除锈和喷砂,然后涂上底漆和面漆形成一层保护层。

4. 射涂射涂是一种特殊的防腐蚀施工方法,适用于较大面积的钢结构。

这种方法采用高速喷射设备将防腐涂料喷射到钢材表面,形成一层均匀厚实的保护层。

射涂施工快捷方便,可以有效地涂覆复杂形状的钢结构,提供卓越的防腐蚀效果。

除了上述介绍的施工方法外,还有一些其他的防腐蚀方法,如电镀、喷塑、热喷涂等。

选择适当的防腐蚀方法需要考虑多个因素,如使用环境、预算和施工条件等。

总结起来,钢结构防腐蚀的施工方法多种多样,包括环氧涂层、热浸镀锌、有机涂层和射涂等。

这些方法都能够有效地保护钢结构免受氧化和腐蚀的影响,延长其使用寿命。

在进行防腐蚀施工时,需严格按照相应的工艺要求进行操作,以确保施工质量和效果。

只有这样,才能保证钢结构的安全和可靠性。

热浸锌施工工艺

热浸锌施工工艺

热浸锌施工工艺概述热浸锌施工工艺是一种常用的金属表面防腐方法,对于钢结构和钢制品来说具有重要的意义。

它通过将金属材料浸入熔融的锌中,形成锌层来保护钢材,防止钢材腐蚀。

热浸锌施工工艺在建筑、桥梁、交通设施等领域得到广泛应用,本文将对热浸锌施工工艺进行详细介绍。

工艺流程1. 除锈处理:在进行热浸锌施工之前,首先要对钢材表面进行除锈处理。

常用的除锈方法有机械除锈、喷砂除锈和酸洗除锈等。

除锈处理可以去除钢材表面的氧化皮和污垢,为锌液的附着提供良好的条件。

2. 预热处理:在进行热浸锌施工之前,钢材需要进行预热处理。

预热的目的是提高钢材的温度,使其达到适宜的热浸锌温度。

预热的时间和温度可以根据钢材的类型和尺寸来确定。

3. 浸泡熔融锌液:预热后的钢材被浸入熔融的锌液中。

熔融的锌液温度通常在450℃以上,钢材被浸泡在锌液中的时间通常为数分钟。

锌液中的锌会与钢材表面发生化学反应,形成保护性的锌层。

4. 铲除冷却的锌渣:钢材从锌液中浸出后,表面会附着一层冷却的锌渣。

为了提高钢材的质量和质量,需要将冷却的锌渣铲除。

铲除冷却的锌渣可以使用机械方法或化学方法。

5. 检查和修复:在热浸锌施工完成后,需要对钢材进行检查,发现任何表面缺陷或不良状况都需要进行修复。

修复的方法包括磨削、喷涂等。

优点和应用热浸锌施工工艺具有以下优点:1. 高度耐腐蚀性:热浸锌施工后,钢材表面形成的锌层具有非常高的耐腐蚀性,可以有效地防止钢材腐蚀。

2. 长期保护:热浸锌施工的保护效果能够持续很长时间,通常可达到数十年。

3. 经济实用:与其他防腐方法相比,热浸锌施工具有较低的成本,并且施工周期相对较短。

热浸锌施工工艺广泛应用于以下领域:1. 建筑工程:热浸锌施工常用于建筑结构的防腐,如钢梁、钢柱等。

2. 桥梁工程:桥梁是承受重载的结构,常常需要进行热浸锌施工以延长使用寿命。

3. 交通设施:交通设施如道路护栏、信号支架等也需要进行热浸锌施工以防止腐蚀。

安全与环保要求在进行热浸锌施工时,需要注意以下安全与环保要求:1. 保护措施:操作人员必须采取必要的安全措施,包括穿戴适当的防护服和防护设备。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

钢材防腐施工工艺介绍随着科学技术的发展,对钢材在各种环境下的防腐、耐高温、防海洋生物污损及耐候性方面提出了更高要求,想要得到长期保护,就必须使用具有长效保护性能的油漆产品。

钢材防腐是一个涉及面较广的特殊领域,就目前技术水平而言,涂料以其独特的防腐性能及便于施工的特点,已成为钢材免受大气、化学、或其它环境腐蚀的最佳及最经济的防腐产品。

目前我国生产的工业用涂料品种齐全,有无机硅漆、醇酸漆、酚醛漆、沥青漆、油性天然树脂、环氧漆、氯化橡胶漆、丙烯酸漆和聚氨酯漆等,可作为底漆、中间层漆、面漆和防污漆,配套用于各种气候及各种环境下的钢铁构件,因其使用安全、美观耐用、质量稳定,具备优异的防锈蚀、耐磨、防晒耐寒和抗高温等性能,服务于众多行业领域。

一、涂装工艺要点1、涂装前钢铁表面处理:为了防止钢材的腐蚀并由此造成的经济损失,采用涂料保护是当今钢材防腐蚀的主要手段之一。

防腐涂层的有效寿命与涂装之前钢铁表面的除锈质量、漆膜厚度、油漆品种、涂装的工艺条件等因素有关。

实践证明,上述各种因素对漆膜寿命影响结果如下:由此可见,涂装前钢铁表面的除锈质量是确保漆膜防腐蚀效果和保护寿命的关键因素。

因此钢铁表面处理的质量控制是防腐涂层的关键环节。

涂装前的钢铁表面处理,即除锈。

它不仅是指除去钢铁表面的污垢、油脂、铁锈、氧化皮、焊渣或已失效的旧漆膜的清除程度;还包括除锈后钢铁表面所形成的“粗糙度(一般为30-75um)”。

2、除锈方法:钢铁表面的除锈可分为:喷射、手工动力工具及酸洗除锈等方法。

(1)、预处理:钢材表面的预处理,就是在涂装底漆之前,以喷砂、抛丸、手工动力工具及酸洗除锈等方法清除钢材表面的氧化皮、锈蚀物以及由外部因素造成的处理后的表面灰尘等。

其次,表面预处理还包括在涂装防腐涂料或装饰涂料之前,将已涂过底漆的钢材表面的浮锈和焊渣、污垢及灰尘等清除干净。

(2)、钢丝刷清理:钢丝刷除锈清理时,一般用风动或电动旋转钢丝刷。

这种方法不适用于清除氧化皮等,但适用于浮锈的预处理,处理后的表面若有以下情况,即:表面的锈蚀物没有完全清除;处理后的表面太光滑,以及表面尚有油脂、污垢等,都不利于涂装。

若在这种情况下进行涂装,会降低漆膜的附着力,并影响涂装效果。

(3)、砂轮除锈:砂轮除锈是利用风动或电动旋转的弹性砂轮片打磨钢材表面进行除锈的方法,适用局部除锈和焊缝的处理。

这是一种较为有效的除锈方法,可获得比钢丝刷除锈更满意的效果。

(4)、喷射除锈:喷射除锈方法是将高速运动的磨料喷射到钢铁表面,使其强烈撞击和摩擦钢材表面,从而达到除锈目的的一种除锈方法。

是除锈最彻底、效率最高的除锈方法。

喷射除锈常用的有抛丸、喷丸、喷砂和真空喷射等方法。

3、不同涂料对除锈质量适应性:不同类型的涂料由于其基料的组成、被涂物体所处的环境以及对涂料保护性能和保护寿命的要求不同,对钢材表面除锈质量的要求和适应性也不同。

一般情况下,醇酸、酚醛、油性和沥青、环氧、氯化橡胶等高性能涂料或重防腐涂料,则对钢铁表面处理的质量要求很高。

除锈质量与漆膜的适宜性如下表所示,以供涂装时参考。

备注:○表示最佳□表示尚好◎表示勉强适合×表示不适合。

4、涂装前准备工作:开桶:首先将桶外的灰尘、杂物除尽以免掉入漆桶内。

开桶后若发现有结皮现象,则应将漆皮整块或分若干块取出,以免影响质量。

搅拌:由于漆中各成份比重的差异,可能有沉淀出现。

所以在油漆使用前,须将桶内的油漆及沉淀物全部搅拌均匀后才可使用。

配比:双组份的涂料,在使用前必须将甲、乙两组份各自搅拌均匀后,按指定比例混合。

双组份涂料是由基料和固化剂组成的,通过化学反应来实现固化。

熟化:对于双组份的涂料,油漆产品规定了熟化时间, 甲、乙两组份混合均匀后,使漆内的树脂与固化剂完全反应,以保证施工和漆膜的性能。

稀释:涂料在出厂时已将粘度调节到适宜于施工要求的粘度范围,但由于储存条件、施工方法、作业环境、气温变化等情况影响,在使用时需用稀释剂来调整粘度。

各种涂料使用的稀释剂及最大用量都有明确规定,使用时必须严格执行,否则会造成涂料报废或性能下降的后果。

过滤:涂料在使用前,需将涂料中可能产生的或混入的固体颗粒、漆皮杂质过滤去,以避免这些杂质堵塞喷嘴从而影响施工进度和漆膜的性能、外观。

一般可使用80-120目的金属网或尼龙丝网进行过滤。

5、涂装环境:(1)、钢材表面:涂装前要注意钢材表面和大气环境状况,施工须在钢材表面温度高于露点温度3℃以上,相对湿度在85%以下的条件中进行。

当钢材表面受雨水或冰雪的影响时,则不能进行涂装施工。

(2)、施工温度:在平均气温低于5℃的条件下不能施工(在此条件下,环氧型、聚氨酯等化学固化型涂料的固化反应已经停止,但可在设有升温装置的涂装车间内进行涂装);当平均气温高于35℃时,涂料中的溶剂挥发很快,无气喷涂时,涂料中的溶剂在喷嘴与被涂物面之间大量挥发而发生干喷现象,致使油漆凝结、流挂,从而影响施工质量。

(3)、环境湿度:涂装施工的环境湿度一般控制在80%以下为宜。

6、涂装施工方法:(1)、刷涂法:是人工用刷子涂刷油漆。

此法最简便,优点是:可涂各种形状的物体,工具简单,施工不受场地限制,省漆料和稀释剂,涂刷时由于刷子的机械作用,可增加漆膜的附着力。

所以主要用于油性漆和初期干燥较慢的涂料的涂装。

缺点是:劳动强度大,施工效率低,涂刷挥发性涂料较困难。

(2)、滚涂方法:是用羊毛或合成纤维做成多孔吸附材料附在空心的圆筒上制成的滚子,进行涂料施工的方法。

该法用具简单,操作方便,效率比涂刷法高1-2 倍,用漆量与涂刷法基本相同。

缺点是:劳动强度大,施工效率比喷涂法低,只适用于较宽的平面物体。

主要用于油性、合成树脂漆的涂装。

(3)、空气喷涂法:是利用压缩空气(压力为0.3-0.5MPA)把油漆带到喷枪的喷嘴处,并吹成雾状,喷于物体表面,喷嘴与物面距离保持在30 厘米左右。

优点是:漆膜均匀、光滑平整,施工效率比刷涂法高5-10 倍。

缺点:漆料和稀释剂损耗大,漆雾飞散多,涂料的利用率一般只有75%;漆膜较薄,需喷涂多次才能达到一定厚度;喷涂时产生的漆雾,飞散在空气中对人体有害。

不过,空气喷涂法适用性较强,大部分涂料都可以采用喷涂;对小件物品不宜采用此方法(考虑到漆料的浪费)。

9、涂装过程控制:(1)、涂装间隔时间:控制涂漆时间间隔,对保证涂层质量有很大作用,否则将影响整体效果,甚至漆膜大片脱落或咬底。

每种涂料由于性能各异,要求的涂漆间隔时间也不同。

如油基漆类涂料,一般要求前道漆干燥后,方可涂下道漆,否则前道漆在很长时间内不会干燥,即使以后干燥了,也容易产生起皱现象;挥发性涂料,过早涂下道漆会发生咬底,过晚时又会产生附着力不好的现象,如环氧漆的施工,如果两道漆涂漆间隔过长,由于环氧树脂易老化和颜料的粉化,将严重影响各涂层间的附着力。

(2)、漆膜的干燥:①、涂料施工后的干燥过程,即成膜过程。

涂料成膜后才具有防护性能,成膜过程质量的好坏,直接影响涂层的防护效果和寿命。

因此,漆膜的干燥也是施工中的重要工序。

漆膜的干燥分自然干燥、加热干燥、照射干燥(即红外线照射)。

防腐涂装施工通常采用在常温自然大气状态(温度8℃以上)的自然干燥方法。

②、漆膜在干燥过程中,应保持环境清洁,防止灰尘、雨水、雪等污染。

(3)、漆膜厚度的控制:为了使涂料能够发挥其最佳性能,必须严格控制漆膜的厚度。

施工时应按使用量进行涂装,并经常用干、湿漆膜测厚仪测定漆膜厚度,以保证干膜厚度和各涂层的均匀。

对于边、角、焊缝、切痕等部位,在喷涂前应先涂刷一道,然后进行大面积的涂装,以保证凸出部位的漆膜厚度。

一般情况下,漆膜厚度分布应控制在两个90%以上。

即要求90%以上的检测点测得的膜厚值,必须达到或超过规定的膜厚值,余下的不到10%的检测点测得的膜厚值不得低于规定膜厚值的90%。

在恶劣的腐蚀环境中及防腐要求较高的领域,应控制在两个95%以上。

检测点要有代表性,检测频数应根据被涂物表面的具体情况而定。

原则上,平整表面每平方米检测10点,复杂表面加倍。

狭小区域部位每一自由面测试8点以上。

(4)、二次涂装:二次涂装一般是指由于作业分工在两地或分二次进行施工的涂装。

由于各种原因,前道漆涂装完后,超过一个月以上再涂下道油漆,也应算作二次涂装,并应按二次涂装的规定进行表面处理。

进行二次涂装时为了增强涂层间的附着力,在进行前应先将灰尘清除干净,如有局部返锈,应从表面除锈处理开始,然后修补前道漆种直至与完好部位一样。

(5)、修补涂装:在涂装过程中或涂装后,涂层产生缺陷是很难避免的,涂层修补是正常的。

但这项工作常被轻视而影响整个涂装质量,这是造成涂装效果差、寿命短的主要原因之一。

修补涂层时,所使用的涂料品种、涂层层次与厚度、涂层颜色应与原设计要求一致;表面处理可采用手工动力工具除锈,但需注意油脂及灰尘的污染。

在修补部位与不修补部位的边缘处,要有过渡段,以保证搭接处的平整和附着牢固。

对补涂部位的要求也应与上述相同。

二、安全技术1、燃烧与防火:涂装施工,所用的材料主要是易燃、易爆和有毒有害化学品。

这些材料在施工过程中形成漆雾、有机溶剂蒸气、粉尘,它们与空气混合积聚到一定浓度时,一旦接触明火,就很容易引起火灾和爆炸事故;有些油漆材料被操作人员长期接触或吸入体内可能引起慢性中毒,损害健康。

因此,施工人员应掌握各种涂料的安全知识,并组织安全措施的落实和实施,在施工过程中经常进行安全检查。

如果大气温度接近或在涂料产品闪点温度以上时,必须提供充分的通风以降低溶剂蒸气浓度,使之在燃烧极限下限的10%以下。

这样,即使大气温度高于闪点温度,施工工作仍可进行。

2、爆炸与防爆:当溶剂蒸气与空气混合达到一定比例时,一遇到火源即发生爆炸。

为了确保涂装的施工安全,千万不要在狭小且密闭的空间内进行操作,并保持施工环境通风、换气。

同时在涂料堆放和施工现场严禁使用明火及敲击油漆桶,将涂料远离电源装置存放。

3、毒害与防毒涂料中的大部份溶剂和施工用的稀释剂都是有毒有害的化学品,不仅对人体皮肤有侵蚀作用,而且对人体中枢神经系统、呼吸系统也有刺激破坏作用。

这些都是通过呼吸道吸入及人体皮肤直接接触而造成的。

为了防止中毒,必须严格控制挥发性的有机溶剂蒸气在空气中的浓度,浓度标准按国家卫生部颁布的《工业企业设计卫生标准》规定执行。

对空气中的有害气体防止办法除限制浓度外,施工人员进入涂装现场必须戴好防毒口罩或佩戴具有吸附作用的面罩,以便有效的阻止粉尘和漆雾吸入人体;对于涂料接触性侵害,操作人员应穿好工作服、戴手套和防护眼镜,尽量不要和油漆溶剂接触,经常用肥皂或消毒液洗手。

结束语:随着科学技术的不断发展,如何更经济、合理使用具备长效保护作用的油漆产品,还需要我们在今后的工作中不断总结经验。

相关文档
最新文档
