VOLVO加速腐蚀试验 VCS-1027-149
加速腐蚀试验大气腐蚀方针没有国际或国家等同于这一标准。
目录1.范围2.装置2.1温度和湿度控制2.2盐溶液的应用2.3用于干燥湿试验对象的系统2.4盐溶液要求3.测试对象4.程序4.1测试对象的排列4.2试验周期暴露条件4.3试验时间5.结果评价6.试验报告1.范围本标准定义了一个加速腐蚀试验用于评估耐腐蚀性的方法，在有一个显着的环境中的金属的氯离子的影响，主要为钠氯从海洋源或冬季道路除冰盐。
该标准指定要使用的测试程序进行加速腐蚀试验模拟控制方式下的大气腐蚀条件。
需要一个合适的测试设备，以满足本标准的要求。
在这个标准中，测试金属材料具有或不具有腐蚀保护作用。
加速腐蚀试验室适用于：金属及其合金金属涂层化学转化膜金属有机涂层该方法适用于比较测试在试验用表面处理系统的优化面板，特别设计的标本和组件。
2.装置2.1温度和湿度控制环境室的设计应满足以下测试条件，控制并在测试过程中监测。
在一段持续的气候条件下，相对值的平均值的±3%的相对湿度湿度应适用，对应于最小值在这种情况下的温度精度要求±0,6°C。
瞬时最大偏差从设置相对湿度的值为±5%，范围从50%到95%的RH在相对湿度40°C应用。
环境室必须设计成这样以便相对湿度可随相对湿度线性实时变化，在2小时内相对湿度从95%降到50%。
图1为一个设计合理的环境示室。
为满足温度和湿度的精度要求，环境室应配备具有提供均匀分布的高效循环空气的装置，以确保变化较小的温度和湿度变化。
足够的绝缘室壁和盖子是必需的，以避免这些表面上有多的凝结。
试验周期内的腔室应连续监测气候的湿度和温度水平。
湿度和温度传感器应反映气候条件非常恶劣的地区。
测量相对湿度应使用专为测量高湿度水平的湿度计如高湿度传感器或金色镜面露点仪。
温度测量应使用电阻温度计。
图1 环境室1．试验环境室2．机械装置3．样品区域4．绝缘良好的墙壁/盖子5．空气分布板6．带有喷嘴的摆动管/部件7．空气吹扫口8．出口9．空调机组（制冷/加热/加湿）10.湿的和干的PT100传感器（湿度传感器）11.冷却机12.用盐溶液+加压泵的容器13.用于沉淀管/构件的摇摆运动的电机和连杆机构14.控制单元15.电子和监管设备2.2盐溶液的应用建议在环境室里安装一个用于盐应用的喷淋装置。
喷涂装置应能够制造精细分布，均匀的喷雾，并要求以15mm/h±5mm/h的流量喷洒。
使用喷雾时，方案不能重复使用。
用于盐雾的装置最好安装在一系列的扁平喷嘴内，在这样的方式下，喷雾模式是部分重叠的，见图2。
摇摆喷嘴模式下必须在试验区均匀分布盐溶液。
喷涂装置应为或内衬为耐盐溶液腐蚀的材料，建议使用塑料材料。
推荐喷嘴类型：喷涂系统射流800050vp。
支持的喷嘴的C / C安装管50-60厘米（如果约1m的测试对象）轴承摇摆模式管子喷嘴轴承供料图2图2为一个设计合理的盐雾设施。
如果喷雾设施无法提供，另一种喷雾方法是将测试对象完全浸泡在盐溶液里。
这是一个不太合适的方案因为浸出量不受控制并且会有污染测试对象的风险。
镁合金和一些纯铝合金非常容易溶解其他金属离子（减少时形成阴极），不应与其他金属一起浸入。
2.2.3 用于潮湿试验对象的干燥系统通过喷涂达到潮湿的条件后，通过过多的可见湿度所有的测试对象将被干燥以便恢复气候控制。
因此，气候室应配备一个强制气流干燥系统。
强制干燥的过冷和加热内循环流量优先安排。
另外，可以通过让强制流进行干燥预热空气通风室。
对于一个气候室的体积1-2立方米的气流率推荐为50 - 100升/秒。
强迫气流不得预先加热到这样的温度水平，40°C的温度将超过。
如果润湿是通过在盐溶液中浸泡，并在环境条件下干燥，这可能是允许的。
2.4 盐溶液要求试验方案应当由氯化钠溶于去离子水的浓度为1.0±0.1%（重量）。
盐可以允许氯化钠中含以下量的杂质：铜0.001%镍0.01%碘化钠0.1%干盐的污染总量不得超过重量的0.4%。
1% NaCl溶液应酸化1x10-4m氢离子浓度。
这是最好的一个标准，向10 L盐溶液里加入1毫升0.5 M的H2SO4溶液，这将产生一个pH约为4.2。
当使用自动喷雾，该解决方案不能重复使用。
当使用手动浸泡时，最好在每次浸泡前重新商榷解决方案。
作为一个规则，不同类型的测试材料不应沉浸在同一个溶液里。
油漆涂锌或冷轧钢，可以在一起。
这也适用于当不同的材料被集成在同一个测试对象上。
3.测试对象测试对象的数量和类型以及它们的形状和尺寸应根据所测试的材料或产品的规格进行选择。
当没有指定时，这些细节需有关双方达成一致。
对于每一系列的测试对象，数据记录应保持包括以下信息：a)待检验材料规范。
b)如果试样涂层受到损伤，应描述损伤的形状和位置，以及损伤是如何造成的。
测试过程中损伤部位的定位也应指定。
c)描述测试对象在试验前应做的准备工作，包括样品的清洁和边缘的保护。
d)与试验样品进行比较的参考材料或材料的信息。
e)测试对象是如何进行检查的，哪些属性是要进行评估的，请参见第5节。
4.过程4.1测试对象的排列测试对象应放置在机柜上，保证测试表面向上。
暴露在机柜中的试验表明角度是很重要的。
对于扁平的测试对象，测试表面倾斜的角度最好是垂直方向的15°±5°。
在不规则表面的情况下，例如整个组件，这个角度应尽可能紧密地粘附。
试验对象的看台应放置在气候室的同一水平上。
看台上应采用惰性的非金属材料，如玻璃，塑料或适当的涂层木材。
如果需要悬浮试验对象，使用的材料不应为金属，应为合成纤维，棉螺纹或其他惰性绝缘材料。
看台上的设计应以这样一种方式，即不阻碍气流的流动，并能使排水正常。
4.2试验周期暴露条件一周主要测试循环（图3a）是由二个12小时的子周期，一个循环周期控制湿度；子周期1（图3b），其他包括含盐的应用，子周期2（图3c）。
4.2.1子周期1主要的周期基本上是建立在重复子周期1。
步骤1.1在35°C和95%相对湿度的恒定条件下持续4小时。
步骤1.2温度从35°C增加到45°C，同时相对湿度从95% RH到50% RH，时间为2小时。
步骤1.3在45°C和50%相对湿度的恒定条件持续4小时。
步骤1.4温度从45°C降低到35°C，同时相对湿度从50% RH到95% RH，时间为2小时。
4.2.2子周期2在周一和周五，子周期1变为子周期2。
步骤2.1用盐溶液喷洒15分钟。
步骤2.2在35℃和一个相对湿度设定为95%~99%RH的条件下保持1小时45分钟，使测试对象保持潮湿。
步骤2.1和2.2再重复两次总共6小时。
步骤2.3干燥的测试对象，在一个相对湿度设定点50%，温度从35°C到45°C，时间为2小时。
指定的湿度水平应在2小时内达到要求，离开测试对象和室内都不能有可见的湿度。
步骤2.4在2小时内保持45℃和50%的RH。
步骤2.5温度从45°C降低到35°C，同时相对湿度从50% RH到95% RH，时间为2小时。
一个简单但不太好的使用盐溶液喷洒测试对象的替代方法，就是在室外手动将测试对象浸泡在盐溶液里。
在这种情况下建议将步骤2.1至2.3替代为：步骤2.1a将测试对象从气候室中取出，并将其浸入盐水中15分钟。
拿出后，手动使用盐溶液喷洒试验对象以便恢复表面的液滴。
步骤2.2a使过量的液体流出并将试验对象放回试验室中，保持35℃和相对湿度设定点95% - 99%RH，持续1小时45分钟。
步骤2.1和2.2再重复序列两次，总湿度时间6 小时。
步骤2.3a如果气候室不配备强制空气干燥系统，手动干燥允许提供的温度不能超过40°C，测试对象在2小时内不用控制可见的液滴。
周一周二周三周四周五周六周日图3a图3b 图3c图3a 完成一周气候循环图3b 子循环1：12小时控制温度和湿度变化的编程4.3试验持续时间测试持续时间应确定由所涵盖的材料或产品正在测试的规范。
如果没有指定，测试期间将由订购方和质检部门同意。
以下为不同材料耐腐蚀性评价的试验时间推荐。
在一般情况下，一个6周的试验应该足以将任何裸露的金属（合金）或金属保护的薄转换涂层或金属，无机或有机涂层进行排列。
一个12周的测试推荐将高品质的涂层系统进行排列。
表1说明了如何根据这个标准测试建议的期间涉及到两种不同类型的现场暴露5.结果的评估很多不同的测试结果的评估标准可以用来满足特殊要求，比如：a)测试外观b)粘附性能的改变c)腐蚀缺陷的数量和分布，也就是，麻点，裂缝，起泡等等。
d)第一个外观腐蚀信号的时间e)重量改变或麻点深度f)机械性能改变g)划线的观察6.测试报告测试报告应提供下列信息a)参考本标准b)参考使用的盐的方法包括实验设备c)测试件的描述d)测试件的准备的描述e)循环数或实验时长f)任何和规定测试方法的偏差g)根据标准第5组测试件的最终评估的测试结果。
沃尔沃标准 VCS 1027,61319 橡胶材料耐液性[中文]
![沃尔沃标准 VCS 1027,61319 橡胶材料耐液性[中文]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/0087cd19b7360b4c2e3f647d.webp)
用于拉伸性能测量的式样应按VCS 1024,21219准备。
3仪器
-误差不超过0,5mg的天平
-一个玻璃容器，此容器的体积至少大于将放入到容器中的式样的总体积的15倍。
试验期间，应塞住此容器。在接近使用的浸泡液的沸点的温度时，此容器应装有一个回流冷凝器。
7.1硬度
按照§6.1测量硬度，以下例外：
立即从试验介质中取出后，式样应在40℃下真空烘干至恒重，然后在再一次测量硬度前，在温度为23±2℃的空气中调节式样至少3小时。
按照VCS 1024,31159，初始的和最后的厚度（平均值）以°IRH指出。
7.2拉伸性能
按照§6.2测量，以下例外：
已经保持在介质中的式样在40℃下真空烘干至恒重，立即拿起后，然后在标出量规标记前和测量萃取后扯断伸长率和拉伸性能在温度为23±2℃的空气中调节至少3小时。
目录
1范围
2式样
3仪器
4浸泡后体积变化
5提取物质
6浸泡后机械性能
7萃取后机械性能
8报告
1范围
此标准涉及浸泡后测量体积变化、物质提取、机械性能以及测量萃取后机械性能。
体积变化取决于液体吸收和可溶成分的萃取。这通常会导致膨胀，偶尔会导致收缩。
2式样
用于测量体积变化和物质提取的式样应是矩形的，50×25mm；或直径约为29mm的圆形式样，并且厚度应为2-3mm。
拿起式样，立即浸入丙酮或相似的液体中，用滤纸擦干后，立即重新测量硬度。
如果试验介质的温度已经超过25℃，应将式样放在包含相同介质的容器中，但保持23±2℃温度冷却在30-60分钟期间。

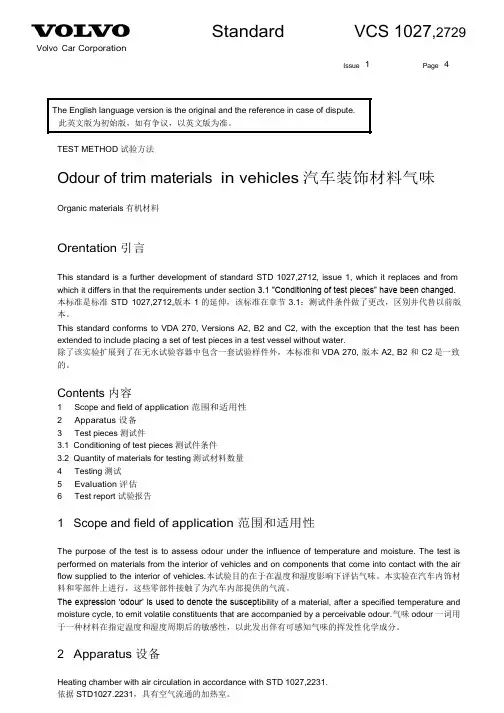

沃尔沃标准 VCS 1027,2729-2004 Odour of trim materials in vehicles Organic materials
1 4Issue PageThe English language version is the original and the reference in case of dispute.此英文版为初始版，如有争议，以英文版为准。
TEST METHOD 试验方法Odour of trim materials in vehicles汽车装饰材料气味Organic materials有机材料Orentation引言This standard is a further development of standard STD 1027,2712, issue 1, which it replaces and from which it differs in that the requirements under section 3.1 ”Conditioning of test pieces” have been changed.本标准是标准STD 1027,2712,版本1的延伸，该标准在章节3.1：测试件条件做了更改，区别并代替以前版本。
This standard conforms to VDA 270, Versions A2, B2 and C2, with the exception that the test has been extended to include placing a set of test pieces in a test vessel without water.除了该实验扩展到了在无水试验容器中包含一套试验样件外，本标准和VDA 270, 版本 A2, B2 和 C2是一致的。
Contents 内容1 Scope and field of application范围和适用性2 Apparatus 设备3 Test pieces 测试件3.1 Conditioning of test pieces测试件条件3.2 Quantity of materials for testing测试材料数量4 Testing 测试5 Evaluation评估6 Test report 试验报告1 Scope and field of application 范围和适用性The purpose of the test is to assess odour under the influence of temperature and moisture. The test is performed on materials from the interior of vehicles and on components that come into contact with the air flow supplied to the interior of vehicles.本试验目的在于在温度和湿度影响下评估气味。
英文版VCS 1027,2719 - 雾化实验方法
Volvo Car Cor por a t ionIssue 4 Page 1 Dept / Issued by 6857 Thomas Andersson Issue 4 Established 2004-01 UM Page 1(9)The English language version is the original and the reference in case of dispute.此英文版为初始版，如有争议，以英文版为准。
TEST METHOD试验方法Fogging 雾化Organic materials有机材料Orientation 定位As to its technical content, this standard conforms to ISO 6452:2000.本标准技术内容符合ISO 6452:2000。
This issue differs from issue 3 in that sections 4, 4.5, 4.6, 5, 6.1.3, 6.1.4.2, 6.2.3 and 6.2.4.3 have been changed.本问题在不同于问题3，因为章节4, 4.5,4.6, 5, 6.1.3, 6.1.4.2, 6.2.3 和 6.2.4.3作了修改。
Contents1 Field of application适用领域2 Definition 定义3 Reagents 试剂4 Apparatus 设备5 Test piece 测试件6 Test procedure 测试步骤6.1 Method F (reflectometric method, evaluationof fogging using a glossmeter)方法F（反射法，用光泽及评估雾化）6.2 Method G (gravimetric method, evaluation offog- ging using balance)方法G（重量法，用天平评估）7 Report 报告1 Field of application 适用领域This method covers determination of the fogging characteristics of organic materials.本标准涵盖了有机材料雾化属性的测定。

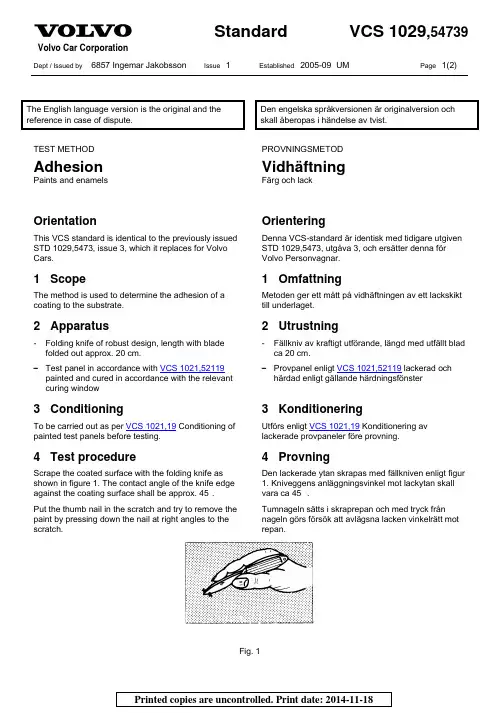

VCS 1029,54739
Dept / Issued by6857 Ingemar Jakobsson Issue1Established2005-09UMPage1(2)The English language version is the original and the reference in case of dispute.Den engelska språkversionen är originalversion och skall åberopas i händelse av tvist.TEST METHODPROVNINGSMETODAdhesion VidhäftningPaints and enamelsFärg och lackOrientation OrienteringThis VCS standard is identical to the previously issued STD 1029,5473, issue 3, which it replaces for Volvo Cars.Denna VCS-standard är identisk med tidigare utgiven STD 1029,5473, utgåva 3, och ersätter denna för Volvo Personvagnar.1 Scope1 OmfattningThe method is used to determine the adhesion of a coating to the substrate.Metoden ger ett mått på vidhäftningen av ett lackskikt till underlaget.2 Apparatus2 Utrustning- Folding knife of robust design, length with blade folded out approx. 20 cm. - Fällkniv av kraftigt utförande, längd med utfällt blad ca 20 cm. − Test panel in accordance with VCS 1021,52119 painted and cured in accordance with the relevant curing window− Provpanel enligt VCS 1021,52119 lackerad och härdad enligt gällande härdningsfönster3 Conditioning3 KonditioneringTo be carried out as per VCS 1021,19 Conditioning of painted test panels before testing.Utförs enligt VCS 1021,19 Konditionering avlackerade provpaneler före provning.4 Test procedure4 ProvningScrape the coated surface with the folding knife as shown in figure 1. The contact angle of the knife edge against the coating surface shall be approx. 45°. Den lackerade ytan skrapas med fällkniven enligt figur 1. Kniveggens anläggningsvinkel mot lackytan skall vara ca 45 °.Put the thumb nail in the scratch and try to remove the paint by pressing down the nail at right angles to the scratch.Tumnageln sätts i skraprepan och med tryck från nageln görs försök att avlägsna lacken vinkelrätt mot repan.Fig. 1Issue 1 Page 25 Evaluation 5 UtvärderingThe following scale of grade shall be used at theevaluation:Vid bedömningen skall följande betygsskala tillämpas:0 = Very good adhesion; no paint can be removed 0 = Mycket god vidhäftning, ingen lack kanavlägsnas1 = Good adhesion; the paint can only be removedwith difficulty 1 = God vidhäftning, lacken kan endast medsvårighet avlägsnas2 = Poor adhesion; the paint can be removedwithout effort 2 = Dålig vidhäftning, lacken kan utan ansträngningavlägsnas3 = Very poor adhesion; the paint flakes 3 = Mycket dålig vidhäftning, lacken flagar 6 Report 6 RapportThe test report shall include the following: I provrapporten anges:a) The Volvo part number of the test material a) Provmaterialets Volvo detaljnummerb) The supplier´s designation of the test material b) Provmaterialets leverantörsbeteckningc) Test as per VCS 1029,54739 c) Provning enl VCS 1029,54739d) Adhesion according to the scale of grades d) Vidhäftning enligt betygsskalan。

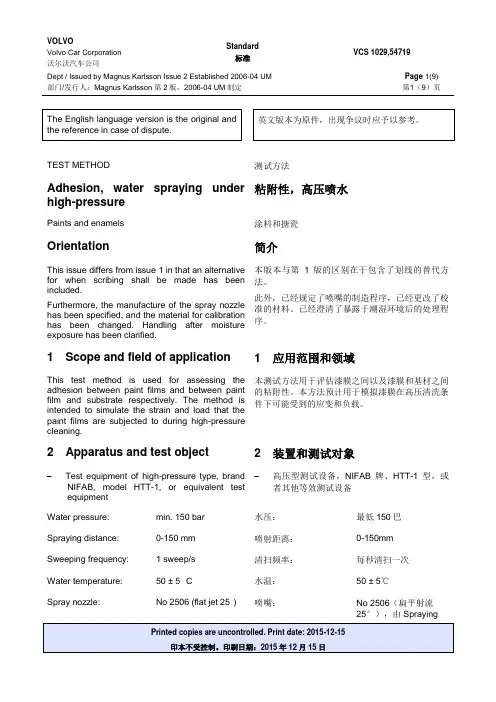

VCS 1029,54719水冲击实验标准
