气相二氧化硅在涂料中的作用
气相二氧化硅在涂料中的作用
1，流变助剂
流变性是涂料的重要性能,它直接影响到涂料的外观,施工性能及储
存稳定性等性能,而不同涂料体系对流变助剂的要求也有差异.对于
油性体系而言,大部分流变助剂都是形成氢键而起作用的.表面未处
理的气相二氧化硅聚集体含有多个,其中,一是孤立的,未受干扰的自由二是连生的,彼此形成氢键的键合氢键键合在油性体系中,极易形成三维的网状结构,这种结构受机械力影响时会破坏,使粘度
下降,涂料恢复良好的流动性;当剪切力消除后,三维结构会自行恢复,粘度上升.在完全非极性液体中,粘度恢复时间只需几分之一秒;在极性液体中,回复时间较长,这取决于气相二氧化硅的浓度及其分散程度,这一特性赋予油性涂料非常好的储存和施工性能,特别是厚浆形
涂料,既能保证涂料在一定的施工剪切力下有良好的流动性,又能保
证涂膜的一次施工厚度,通常,在施工过程中,由于涂层边缘的溶剂挥发较快,导致表面张力不均匀,容易使涂料向边缘移动,而二氧化硅网络能够有效的阻止涂料的移动而形成厚边,同时还防止涂料在固化过程中的流挂现象,使涂层均匀.同时,气相二氧化硅由于能形成氢键而提高体系中的中低剪切粘度,从而起到增稠作用.因此,气相二氧化硅在油性体系中的应用非常广泛.
2，防沉剂
气相二氧化硅是一种理想的防沉剂,对于防止涂料体系中颜料的沉淀非常有效,特别是对于色浆的体系,适当的添加量将大大提高色浆的
稳定性,而且能够减少润湿分散剂的量,以提高色浆的适用性,并减少色浆对涂料体系的影响,气相二氧化硅的防沉作用对涂料存放非常有利,特别是某些颜料,如金属粉和薄片,都极易沉淀且不能完全悬浮,使用气相二氧化硅可保证其分散不沉淀.以配方总量计,二氧化硅用量在0.4%-0.8%的范围内,但特殊情况下,比如富锌漆,需增加到2%.
3，助剂分散
在粉末涂料体系中,由于气相二氧化硅的小粒径和高表面能,它们可以吸附在涂料粉体的表面,并在粉体表面形成一个表层,提高粉料得分散性,故可作为分散剂使用.在同一涂料系统中,加入气相二氧化硅可明显缩短分散时间,提高生产效率.单值得注意的是,先将气相二氧化硅分散完全效果更好,其添加量不宜太多,一般不超过1%.因为添加量过多会导致体系触变性能较强,导致分散时边缘分散剪切力不够,而呈冻状,影响分散效率,特殊情况如富锌漆需要添加2%时可以同时搭配其他流变主机助剂一起使用,并利用醇类溶剂调整气相二氧化硅的流变性能.
4，消光剂
气相二氧化硅折光指数1.46,与成膜树脂的折光指数接近,对漆膜颜色没有影响.成膜过程中其迁移到漆膜表面,能使表面产生预期粗糙度,明显的降低表面光泽,是一种良好的消光剂,使用气相二氧化硅是要注意与漆膜厚度的匹配.在厚膜漆里,采用颗粒非常细的气相二氧化硅,涂膜表面不能产生适当的粗糙度;反之,如在薄膜漆里采用颗粒
粗大的气相二氧化硅,虽然其消光效果非常好,但是漆膜表面的粗糙度将不能为绝大多数用户接受,一般来说,气相二氧化硅粒度约为
3-7 ，适合于干膜厚度为15-40 的涂料体系。
用气相二氧化硅配漆，除了配成浆状物后加到漆里分散外，还可以直接调配到漆中。
通常在容器内，以线速度20m/s（约1000r/min）的搅拌叶轮分散
10-15min就可达到充分的分散。
5，抗耐磨剂
气相二氧化硅采用甲基丙烯硅烷进行表面处理后，添加到聚胺酯涂料中，可以起到耐摩擦的作用。
加5%-15%的气相二氧化硅，耐摩擦性可提高10%-35%，同时涂料的流变性能和干膜的光学性能都不受负面影响。
6，其他作用
气相二氧化硅还可以提高涂料的耐侯性、抗划伤性，提高涂层与基材之间的结合强度，同时，气相二氧化硅具有极强的紫外线吸收、红外光反射特性，填加在涂料中能提高涂料的抗老化性能。
蜡浆 气硅 膨润土防沉在涂料中的应用之比较,来自联众涂料论坛
蜡浆、气硅、膨润土防沉效果对比简单点说吧，蓖麻油改性触变剂和聚酰胺蜡的触变性更强。
对颜填料沉降控制更好，另外，在高固体分和厚膜涂料中，膨润土很难控制流挂，而另两种则是厚膜涂料、高固体份涂料控制流挂的理想触变剂。
更重要的是，这两种有机触变剂的作用机制是氢键和大分子缠绕，剪切变稀后，结构恢复较慢，给涂层有充分的流平时间，所以，这两种触变剂在给涂料体系提供防沉降、抗流挂的同时又不牺牲流平，是目前使用较普遍的触变剂。
蓖麻油类流变剂推荐：Luvotix HT Crayvellac MT 都是聚酰胺改性蓖麻油衍生物，是同类产品中的佼佼者聚酰胺类触变剂推荐：Disparlon A630-20X (蜡浆) Luvotix AB (蜡粉，经济强烈推荐) DeuRheo 229 (蜡浆)一般来说很多在重防腐、船舶漆中使用有机膨润土来起到防沉降作用，但前提是其施工一般为刷涂、滚涂；另外还有使用氢化蓖麻油和聚酰胺蜡作防沉。
在此想请问一下分别使用三者的具体操作条件和其起到的效果优劣不同有何区别？楼上说的很专业，但是更正一下，聚酰胺腊是没有触变性的，主要的作用是在低剪切提供高粘度，防止存储过程中沉降，对于中高剪切的粘度是几乎没有影响的，触变性最强的确是是氢化蓖麻油类的产品，但是这类产品对于中剪切粘度影响挺大的，也就是说对于流平是有相当大的影响的！楼主只要搞清楚剪切力与粘度变化的曲线应该就很容易搞清楚三者之间的差别了。
膨润土是将整条线向上移，简单说就是提高粘度，在任何剪切力的变化下都会提高粘度。
所以在防腐漆中高PVC的情况下要求高防沉效率最好是聚酰胺腊+膨润土搭配，考虑到成本，也可以用聚PE蜡来代替聚酰胺腊。
楼上说的部分是对的，但是，头一次听说“聚酰胺蜡是没有触变性的”哈，既然是搞原料技术的应该很清楚啊粘度增长型的防沉剂（触变剂）缺点；有机膨润土：有颜色不能用于高光涂料体系和清漆气相二氧化硅：对涂料的消光消光作用明显不可用于高光涂料体系氢化蓖麻油：非常容易结粒反粗。
气相二氧化硅应用
CAB-O-SIL®气相二氧化硅M-5一、产品概述M-5非处理型气相二氧化硅是CAB-O-SIL®气相二氧化硅系列的通用品种，可应用在涂料油墨中发挥下述重要功能：液体中：粉体中：流变控制防沉淀自由流动防止结块流体化二、物化指标比表面积（平方米/克）：200+/-25堆积密度（克/升）：40成份分析（%SiO2）：>99.8X-射线结构分析：非晶体折射率（折光指数）： 1.46325目筛筛余（最高%）：0.02加热损失（%@105℃）：<1.5燃烧损失（%@1000℃）：<2中值粒径平均长度粒子：0.2-0.3微米三、应用及添加量应用领域M-5功能用量标准(%)粉末涂料自由流动、防止流垂0.25-1.0溶剂型涂料防止沉淀0.25-0.5防止流垂0.25-3.0把持力0.25-0.75相框或肿边0.25-0.5锤印花式涂层花式控制0.3-0.6多色表面涂层金属薄的定向15-20（相对薄片重量）富锌打底涂料防止沉淀2.0-2.5凹印墨触变、增稠0.5-1.0筛网墨触变、增稠1.0-3.0产地及包装规格美国，10公斤纸袋装气相二氧化硅在涂料中的功能和作用1、流变助剂流变性是涂料的重要性能,它直接影响到涂料的外观,施工性能及储存稳定性等性能,而不同涂料体系对流变助剂的要求也有差异.对于油性体系而言,大部分流变助剂都是形成氢键而起作用的.表面未处理的气相二氧化硅聚集体含有多个,其中,一是孤立的,未受干扰的自由二是连生的,彼此形成氢键的键合氢键键合在油性体系中,极易形成三维的网状结构,这种结构受机械力影响时会破坏,使粘度下降,涂料恢复良好的流动性;当剪切力消除后,三维结构会自行恢复,粘度上升.在完全非极性液体中,粘度恢复时间只需几分之一秒;在极性液体中,回复时间较长,这取决于气相二氧化硅的浓度及其分散程度,这一特性赋予油性涂料非常好的储存和施工性能,特别是厚浆形涂料,既能保证涂料在一定的施工剪切力下有良好的流动性,又能保证涂膜的一次施工厚度,通常,在施工过程中,由于涂层边缘的溶剂挥发较快,导致表面张力不均匀,容易使涂料向边缘移动,而二氧化硅网络能够有效的阻止涂料的移动而形成厚边,同时还防止涂料在固化过程中的流挂现象,使涂层均匀.同时,气相二氧化硅由于能形成氢键而提高体系中的中低剪切粘度,从而起到增稠作用.因此,气相二氧化硅在油性体系中的应用非常广泛.2、防沉剂气相二氧化硅是一种理想的防沉剂,对于防止涂料体系中颜料的沉淀非常有效,特别是对于色浆的体系,适当的添加量将大大提高色浆的稳定性,而且能够减少润湿分散剂的量,以提高色浆的适用性,并减少色浆对涂料体系的影响,气相二氧化硅的防沉作用对涂料存放非常有利,特别是某些颜料,如金属粉和薄片,都极易沉淀且不能完全悬浮,使用气相二氧化硅可保证其分散不沉淀.以配方总量计,二氧化硅用量在0.4%-0.8%的范围内,但特殊情况下,比如富锌漆,需增加到2%.3、助剂分散在粉末涂料体系中,由于气相二氧化硅的小粒径和高表面能,它们可以吸附在涂料粉体的表面,并在粉体表面形成一个表层,提高粉料得分散性,故可作为分散剂使用.在同一涂料系统中,加入气相二氧化硅可明显缩短分散时间,提高生产效率.单值得注意的是,先将气相二氧化硅分散完全效果更好,其添加量不宜太多,一般不超过1%.因为添加量过多会导致体系触变性能较强,导致分散时边缘分散剪切力不够,而呈冻状,影响分散效率,特殊情况如富锌漆需要添加2%时可以同时搭配其他流变主机助剂一起使用,并利用醇类溶剂调整气相二氧化硅的流变性能.4、消光剂气相二氧化硅折光指数1.46,与成膜树脂的折光指数接近,对漆膜颜色没有影响.成膜过程中其迁移到漆膜表面,能使表面产生预期粗糙度,明显的降低表面光泽,是一种良好的消光剂,使用气相二氧化硅是要注意与漆膜厚度的匹配.在厚膜漆里,采用颗粒非常细的气相二氧化硅,涂膜表面不能产生适当的粗糙度;反之,如在薄膜漆里采用颗粒粗大的气相二氧化硅,虽然其消光效果非常好,但是漆膜表面的粗糙度将不能为绝大多数用户接受,一般来说,气相二氧化硅粒度约为3-7，适合于干膜厚度为15-40的涂料体系。
气相二氧化硅的用途
气相二氧化硅的用途气相二氧化硅是极其重要的高科技超微细无机新材料之一,由于其粒径很小，因此比表面积大，表面吸附力强，表面能大，化学纯度高、分散性能好、热阻、电阻等方面具有特异的性能，以其优越的稳定性、补强性、增稠性和触变性，在众多学科及领域内独具特性，有着不可取代的作用。
纳米二氧化硅俗称“超微细白炭黑”，广泛用于各行业作为添加剂、催化剂载体，石油化工，脱色剂，消光剂，橡胶补强剂，塑料充填剂，油墨增稠剂，金属软性磨光剂，绝缘绝热填充剂，高级日用化妆品填料及喷涂材料、医药、环保等各种领域。
并为相关工业领域的发展提供了新材料基础和技术保证。
由于它在磁性、催化性、光吸收、热阻和熔点等方面与常规材料相比显示出特异功能，因而得到人们的极大重视。
（一）电子封装材料有机物电致发光器材（OELD）是目前新开发研制的一种新型平面显示器件，具有开启和驱动电压低，且可直流电压驱动，可与规模集成电路相匹配，易实现全彩色化，发光亮度高（>105cd/m2）等优点，但OELD器件使用寿命还不能满足应用要求，其中需要解决的技术难点之一就是器件的封装材料和封装技术。
目前，国外（日、美、欧洲等）广泛采用有机硅改性环氧树脂，即通过两者之间的共混、共聚或接枝反应而达到既能降低环氧树脂内应力又能形成分子内增韧，提高耐高温性能，同时也提高有机硅的防水、防油、抗氧性能，但其需要的固化时间较长（几个小时到几天），要加快固化反应，需要在较高温度（60℃至100℃以上）或增大固化剂的使用量，这不但增加成本，而且还难于满足大规模器件生产线对封装材料的要求（时间短、室温封装）。
将经表面活性处理后的纳米二氧化硅充分分散在有机硅改性环氧树脂封装胶基质中，可以大幅度地缩短封装材料固化时间（为2.0-2.5h）,且固化温度可降低到室温,使OELD器件密封性能得到显著提高,增加OELD器件的使用寿命。
（二）树脂复合材料树脂基复合材料具有轻质、高强、耐腐蚀等特点，但近年来材料界和国民经济支柱产业对树脂基材料使用性能的要求越来越高，如何合成高性能的树脂基复合材料，已成为当前材料界和企业界的重要课题。
气相二氧化硅对聚酯环氧粉末涂料和涂膜性能的影响及应用

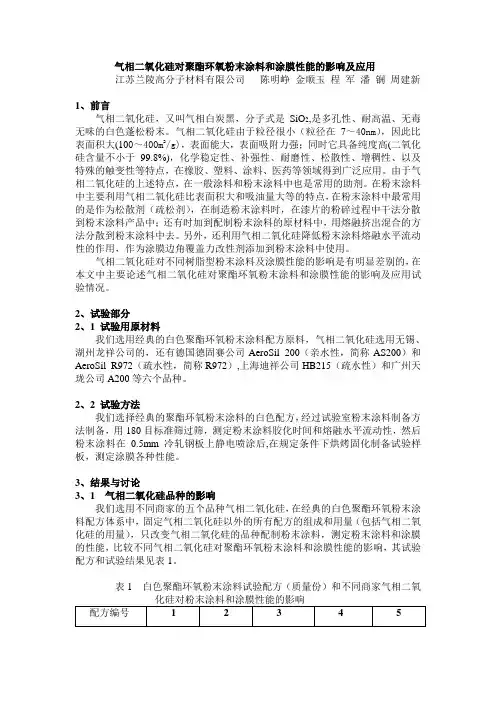

气相二氧化硅对聚酯环氧粉末涂料和涂膜性能的影响及应用江苏兰陵高分子材料有限公司陈明峥金顺玉程军潘锎周建新1、前言气相二氧化硅，又叫气相白炭黑，分子式是SiO2,是多孔性、耐高温、无毒无味的白色蓬松粉末。
气相二氧化硅由于粒径很小（粒径在7～40nm），因此比表面积大(100～400m2/g)，表面能大，表面吸附力强；同时它具备纯度高(二氧化硅含量不小于99.8%)，化学稳定性、补强性、耐磨性、松散性、增稠性、以及特殊的触变性等特点，在橡胶、塑料、涂料、医药等领域得到广泛应用。
由于气相二氧化硅的上述特点，在一般涂料和粉末涂料中也是常用的助剂。
在粉末涂料中主要利用气相二氧化硅比表面积大和吸油量大等的特点，在粉末涂料中最常用的是作为松散剂（疏松剂），在制造粉末涂料时，在漆片的粉碎过程中干法分散到粉末涂料产品中；还有时加到配制粉末涂料的原材料中，用熔融挤出混合的方法分散到粉末涂料中去。
另外，还利用气相二氧化硅降低粉末涂料熔融水平流动性的作用，作为涂膜边角覆盖力改性剂添加到粉末涂料中使用。
气相二氧化硅对不同树脂型粉末涂料及涂膜性能的影响是有明显差别的，在本文中主要论述气相二氧化硅对聚酯环氧粉末涂料和涂膜性能的影响及应用试验情况。
2、试验部分2、1 试验用原材料我们选用经典的白色聚酯环氧粉末涂料配方原料，气相二氧化硅选用无锡、湖州龙祥公司的，还有德国徳固赛公司AeroSil 200（亲水性，简称AS200）和AeroSil R972（疏水性，简称R972）,上海迪祥公司HB215（疏水性）和广州天珑公司A200等六个品种。
2、2 试验方法我们选择经典的聚酯环氧粉末涂料的白色配方，经过试验室粉末涂料制备方法制备，用180目标准筛过筛，测定粉末涂料胶化时间和熔融水平流动性，然后粉末涂料在0.5mm冷轧钢板上静电喷涂后,在规定条件下烘烤固化制备试验样板，测定涂膜各种性能。
3、结果与讨论3、1 气相二氧化硅品种的影响我们选用不同商家的五个品种气相二氧化硅，在经典的白色聚酯环氧粉末涂料配方体系中，固定气相二氧化硅以外的所有配方的组成和用量（包括气相二氧化硅的用量），只改变气相二氧化硅的品种配制粉末涂料，测定粉末涂料和涂膜的性能，比较不同气相二氧化硅对聚酯环氧粉末涂料和涂膜性能的影响，其试验配方和试验结果见表1。
气相法二氧化硅和氧化铝C用于粉末涂料
*赋予加工过程的流变性
*促进粉末在沉积过程的流动性
*提高贮存稳定性
AEROSI1疏水型气相法二氧化硅
*具有亲水型AEROSIL%相法二氧化硅所有优点，表现更为突出
*通过疏水特性稳定带电性
AEROXIDE Alu C
*具有亲水性AEROSIL气相二氧化硅所有优点
*提高静电摩擦型粉末的正电带电性
其它用途
该方面包括建筑，电力和消费品的应用。粉末涂料可应用在铝门，窗框, 建筑部件，灯杆，安全门围栏，邮箱，篱笆，玩具，运动设施，搭棚支架，灯 光固定和其他许多部件和设施。
AEROXIDE Alu C是带正电性的气相法氧化铝，对于所有的粉末涂料，可在 细粉碎前或在细粉碎后干混。由于它所带有的正电性，AEROXIDE Alu C极其适
气相法二氧化硅和氧化铝
商人博客
产品产品公司生意经批发直达求购信息资讯论坛商友
气相法二氧化硅和氧化铝C用于粉末涂料(2010/09/09 11:35)AEROSIL气
相法二氧化硅和AEROXIDE Alu C用于粉末涂料
AEROSIL气相法二氧化硅是一种高度分散的二氧化硅，具有极其小的原生 颗粒粒径，它是由无水的氯化硅在氢氧焰下生成蓬松的高纯度白色粉末。7到
比例加入漏斗式混合机，可提高粉末的干式混合均匀度。在漏斗式混合机中， 粉状原料产生的多余静电荷造成细小颗粒成份吸附在混合内壁上，从而无法均 匀混合并加入到挤出机。AEROSILR97訓以在细粉碎工序前以整个重量的0.1~0.3%添加并和粉末一起粉碎，提高最终产品的流动性能和在沉积过程中的 流动性。AEROSILR972武予粉末涂料略带有疏水特性，防止在贮存过程中因吸 收潮气而结块。如果因为AEROSILR97家分级机容易飞散的原因而无法在细粉 碎之前加入，AEROSILR97也可在细粉碎之后加入进行干式混合。在这种后加 工添加的方式中，建议保持AEROSILR972勺添加量与在细粉碎之前添加方式相 同。同样的效果和好处在后加工的方式中也可观察到，但是，在细粉碎前加入 的效果更加优化和有效。
浅述气相二氧化硅在涂料中的应用
浅述气相二氧化硅在涂料中的应用一、引言涂料是一种广泛应用于建筑、汽车、船舶等领域的涂装材料，其主要作用是保护被涂物体表面，美化外观，增加耐久性。
而气相二氧化硅作为一种常见的填充剂，在涂料中也有着广泛的应用。
二、气相二氧化硅的概述1. 气相二氧化硅的定义：气相二氧化硅又称为沉淀法二氧化硅，是通过高温热解硅烷（SiH4）或三甲基硅烷（Si(CH3)4）得到的白色粉末状固体。
2. 气相二氧化硅的特性：具有高比表面积、低密度、优良的分散性和稳定性，具有较好的增稠效果和提高涂膜光泽度等优点。
3. 气相二氧化硅的分类：根据不同生产工艺和应用领域，可分为普通型、亲水型、润湿型等多种类型。
三、气相二氧化硅在涂料中的应用1. 增加涂膜厚度：由于气相二氧化硅具有高比表面积和优良的分散性，可以在涂料中作为填充剂使用，增加涂膜厚度，提高涂膜的耐磨性和耐久性。
2. 提高涂膜光泽度：由于气相二氧化硅具有优良的分散性和稳定性，可以在涂料中作为光泽剂使用，提高涂膜的光泽度和透明度。
3. 改善流变性能：由于气相二氧化硅具有较好的增稠效果，可以在涂料中作为流变控制剂使用，改善其流变性能。
4. 提高防水性能：由于气相二氧化硅具有亲水型和润湿型等多种类型，可以在水性涂料中起到增加防水效果的作用。
四、应用案例以家装建材领域为例，常见的应用案例如下：1. 水性内墙漆：将适量的亲水型气相二氧化硅加入水性内墙漆中作为填充剂使用，可增加漆膜厚度、改善流变性能、提高防水效果。
2. 木器清漆：将适量的润湿型气相二氧化硅加入木器清漆中作为光泽剂使用，可提高涂膜的光泽度和透明度。
3. 地板漆：将适量的普通型气相二氧化硅加入地板漆中作为填充剂使用，可增加漆膜厚度、提高耐磨性和耐久性。
五、总结综上所述，气相二氧化硅在涂料中具有广泛的应用前景。
未来随着科技的不断进步和应用领域的不断拓展，其在涂料中的应用将会越来越广泛。
气相二氧化硅在涂料中的作用
气相二氧化硅在涂料中的作用气相二氧化硅在涂料中的作用一、引言在现代化社会中，涂料已经成为我们生活中不可或缺的一部分。
涂料不仅可以保护建筑材料、家具和金属制品，还可以美化我们的居住环境。
而在涂料的生产中，添加剂起着至关重要的作用。
其中，气相二氧化硅作为一种广泛应用的添加剂，在涂料中扮演着重要的角色。
本文将从深度和广度两方面探讨气相二氧化硅在涂料中的作用，以期为读者带来更全面的了解。
二、气相二氧化硅的基本概念让我们来了解一下气相二氧化硅的基本概念。
气相二氧化硅，又称为沸石，是一种无机化合物，化学式为SiO2。
它具有很强的吸附性能和较大的比表面积，因此被广泛地用作涂料、塑料等制品的添加剂。
在涂料中，气相二氧化硅可以起到增稠、增强涂料耐磨性、增加光泽度等作用。
三、气相二氧化硅在涂料中的作用1. 增加涂料的附着力气相二氧化硅作为一种填料，可以帮助涂料增加涂膜与基材的附着力。
其微观孔隙结构可以有效地吸附涂料树脂颗粒，使得涂膜更加牢固地粘附在基材表面，从而提高涂料的使用寿命。
2. 增强涂料的耐磨性气相二氧化硅的高硬度和耐磨性使得其在涂料中能够有效地增强涂料的耐磨性能。
在涂料中加入适量的气相二氧化硅可以有效延长涂料的使用寿命，降低涂料的维护成本。
3. 增加涂料的光泽度气相二氧化硅颗粒的微观结构可以使涂膜表面更加平滑，从而增加涂料的光泽度。
这对于一些需要高光泽度的场合，比如汽车漆、家具漆等涂料来说尤为重要。
四、总结与展望通过对气相二氧化硅在涂料中的作用进行全面分析，我们不难得出结论：气相二氧化硅在涂料中扮演着十分重要的角色。
它不仅可以增强涂料的附着力和耐磨性，还能增加涂料的光泽度，从而提高涂料的使用性能。
未来，随着科学技术的不断发展，相信气相二氧化硅在涂料中的应用将会更加广泛，为人们的生活带来更多便利。
个人观点与理解对于气相二氧化硅在涂料中的作用，我认为还有很多待挖掘和发展的空间。
可以进一步研究气相二氧化硅在水性涂料、防腐涂料等方面的应用，以期为人们提供更环保、更耐用的涂料产品。
CABOT气相二氧化硅和气相氧化铝在涂料中的应用-cabot
115 125 225 215
NA >4.0 5.5 5.5
5.4 0.85 4.25 2.35
n 处理型气相二氧化硅 表2列举了CAB-O-SIL处理型气相二氧化硅在涂料中推荐使用的牌号 及性质。处理型气相二氧化硅表面的疏水程度有所不同， TS-720和 TS-530疏水性较强， 而TS-610疏水性较弱。
؆৲ ࠕ ݈ဥມࠕ
H
O
Si
O
لဥߋ݈ ѝ
Si
Si
Si
݈ဥມࠕ O O
Si
པਪࠕ ౦ࡶߋ H
O
H
Si
Si
图2显示了CAB-O-SIL气相二氧化硅处理型产品表面的有机硅化合物 基团。 在CAB-O-SIL TS-720的处理过程中， 硅酮液和二氧化硅表面 的羟基反应。 聚合物在反应中发生断链， 断裂的聚合物链进而结合在 二氧化硅粒子表面上。 经过该法处理的二氧化硅不是通过氢键化作用 提供流变控制， 而是依赖于改性过的表面化学。 在CAB-O-SIL TS-610的处理过程中， 二甲基二氯硅烷和二氧化硅表 面的羟基反应。 这一反应降低二氧化硅粒子表面的羟基数量， 进而削弱 其形成氢键的能力。 在CAB-O-SIL TS-530和CAB-O-SIL CT-1221的处理过程中， 六甲 基二硅氮 烷和二氧化硅表面的大部分羟基反应。 这一反应明显降低二 氧化硅由于氢键而具有的增稠能力。
气相金属氧化物
气相二氧化硅和气相氧化铝在涂料中的应用
内容表 简介 气相金属氧化物在涂料应用中的功能 气相金属氧化物的牌号 气相二氧化硅的表面化学
页数
2 3 4 5 6
气相二氧化硅在液态体系中的作用机理
影响气相二氧化硅在液态体系中性能的因素 8 气相金属氧化物在粉末涂料中的作用机理 10 在涂料中的使用建议 防腐涂料 CAB-O-SIL气相二氧化硅和 SpectrAl气相三氧化二铝牌号选择指南 12 14 15
用于水性涂料的AEROSIL气相法二氧化硅
如显示，通过在喷涂施工中的帮助，流变测试的结果被确定。0.5%的 AEROSIL@R 816 的 添加量就能有效地提高抗流挂性能。 当在清漆中使用流变助剂时， 必须确定对光泽和透明度 没有负面作用。 显示了，通过良好的分散，AEROSLI@气相法二氧化硅对于清漆的光学性 质没有负面影响。其中对于光学性质（光泽和透明度）的评定测试是在墨黑色底色漆上进行
5.4 AEROSIL⑩气相法二氧化硅在水溶性清漆中的应用 在清漆中， AEROSIL@气相法二氧化硅主要被用作流变助剂， 另外， 如 5.3 节中描述的那样， AEROSIL@气相法二氧化硅也提高机械性能比如多涂层之间的附着力。为了控制清漆的流 变性能，相对于总配方量添加 0.5% -1.0%的 AEROSIL@气相法二氧化硅是足够的。仅仅在 少数情况下，比如为了耐磨性能的提升，AERSOIL@气相法二氧化硅含量需要显著提高。 充足的分散是要点，特别是在非常大的添加量的情况。通过参照流挂性质的大量研究证实 AEROSIL@气相法二氧化硅对控制水性清漆的流动性能的有效性。茌 5.1-5.3 节中已经显示 了在颜料体系中使用疏水性 AEROSIL@气相法二氧化硅相对于亲水性的产品更有利。另一 方面，在清漆中疏水性和弱疏水性 AEROSIL@气相法二氧化硅能更有效地控制流变。 下面两个涂料体系阐明了对于一个其他方面都相同的配方， 仅颜料添加情况成为决定是疏水 性还是亲水性 AEROSIL@气相法二氧化硅提供更好的流变性能的至关重要的因素。在无颜 料涂料中亲水性的 AEROSIL@ 200 比强疏水性的 AEROSIL@ 812 S 有更有效的流变行为。 简单地把颜料／填料混合物添加到其他方面都相同的另一个配方中去， 结果就在某种程度上 改变为疏水性的 AEROSIL@气相法二氧化硅有更好的有效性。例如，这样的相反的现象能 在丙烯酸／异氰酸酯双组份涂料或是聚氨酯／三聚氰胺烤漆中发现。
气相二氧化硅
气相二氧化硅在涂料中的作用1，流变助剂流变性是涂料的重要性能,它直接影响到涂料的外观,施工性能及储存稳定性等性能,而不同涂料体系对流变助剂的要求也有差异.对于油性体系而言,大部分流变助剂都是形成氢键而起作用的.表面未处理的气相二氧化硅聚集体含有多个 ,其中,一是孤立的,未受干扰的自由二是连生的,彼此形成氢键的键合氢键键合在油性体系中,极易形成三维的网状结构,这种结构受机械力影响时会破坏,使粘度下降,涂料恢复良好的流动性;当剪切力消除后,三维结构会自行恢复,粘度上升.在完全非极性液体中,粘度恢复时间只需几分之一秒;在极性液体中,回复时间较长,这取决于气相二氧化硅的浓度及其分散程度,这一特性赋予油性涂料非常好的储存和施工性能,特别是厚浆形涂料,既能保证涂料在一定的施工剪切力下有良好的流动性,又能保证涂膜的一次施工厚度,通常,在施工过程中,由于涂层边缘的溶剂挥发较快,导致表面张力不均匀,容易使涂料向边缘移动,而二氧化硅网络能够有效的阻止涂料的移动而形成厚边,同时还防止涂料在固化过程中的流挂现象,使涂层均匀.同时,气相二氧化硅由于能形成氢键而提高体系中的中低剪切粘度,从而起到增稠作用.因此,气相二氧化硅在油性体系中的应用非常广泛. 2，防沉剂气相二氧化硅是一种理想的防沉剂,对于防止涂料体系中颜料的沉淀非常有效,特别是对于色浆的体系,适当的添加量将大大提高色浆的稳定性,而且能够减少润湿分散剂的量,以提高色浆的适用性,并减少色浆对涂料体系的影响,气相二氧化硅的防沉作用对涂料存放非常有利,特别是某些颜料,如金属粉和薄片,都极易沉淀且不能完全悬浮,使用气相二氧化硅可保证其分散不沉淀.以配方总量计,二氧化硅用量在0.4%-0.8%的范围内,但特殊情况下,比如富锌漆,需增加到2%.3，助剂分散在粉末涂料体系中,由于气相二氧化硅的小粒径和高表面能,它们可以吸附在涂料粉体的表面,并在粉体表面形成一个表层,提高粉料得分散性,故可作为分散剂使用.在同一涂料系统中,加入气相二氧化硅可明显缩短分散时间,提高生产效率.单值得注意的是,先将气相二氧化硅分散完全效果更好,其添加量不宜太多,一般不超过1%.因为添加量过多会导致体系触变性能较强,导致分散时边缘分散剪切力不够,而呈冻状,影响分散效率,特殊情况如富锌漆需要添加2%时可以同时搭配其他流变主机助剂一起使用,并利用醇类溶剂调整气相二氧化硅的流变性能.4，消光剂气相二氧化硅折光指数1.46,与成膜树脂的折光指数接近,对漆膜颜色没有影响.成膜过程中其迁移到漆膜表面,能使表面产生预期粗糙度,明显的降低表面光泽,是一种良好的消光剂,使用气相二氧化硅是要注意与漆膜厚度的匹配.在厚膜漆里,采用颗粒非常细的气相二氧化硅,涂膜表面不能产生适当的粗糙度;反之,如在薄膜漆里采用颗粒粗大的气相二氧化硅,虽然其消光效果非常好,但是漆膜表面的粗糙度将不能为绝大多数用户接受,一般来说,气相二氧化硅粒度约为3-7 ，适合于干膜厚度为15-40 的涂料体系。
