排骨架高箱床身安装示意图

合集下载

板式家具三合一连接件安装方法图解

板式家具三合⼀连接件安装⽅法图解1、准备好所需的三合⼀：偏⼼轮+螺杆+预埋件；打好孔的板
2、将预埋件打⼊A板
3、这⾥看⼀下B板如何打孔的，⾄于如何打孔，将放在其他⽂章
4、偏⼼轮和螺杆安装后的位置
5、偏⼼轮与螺杆如何锁紧
6、
7、偏⼼轮上都会标⽰⼀个+和⼀个-，按+的⽅向拧偏⼼轮就是锁紧，按-的⽅向拧偏⼼轮就是松
开
8、可以按偏⼼轮上的⼗字情况判断是否锁紧
9、将螺杆拧进预埋件
10、将B板与A板通过连接件连接在⼀起，可以看到螺杆在两板连接后的正确位置
11、将偏⼼轮放进孔⾥，位置对好偏⼼轮就能正确放进孔内，不会⾼出板也不会低于板，就是正确的打孔深度
12、
13、按图⽚所⽰的⽅向将连接件拧紧
14、
15、安装好后的效果。

好的三合⼀连接件，螺杆与偏⼼轮应能锁紧，不松动，拆装容易。

家具安装图,家具安装流程图,家具组装图

家具安装图★家具安装流程图★德夫曼衣柜安装图★家具组装图★整体衣柜安装图家具安装相信很多一想到就很头疼，以为是一门很复杂的手艺。

其实只要了解了衣柜格局结构图及各个功能部件名称，做好家具安装前准备工作，按照安装步骤逐步完成是相对比较容易的。

对于初涉家具安装的消费者来说，还是很头疼。

下面由专业定做家具近十载的广州十佳知名衣柜品牌——为广大消费者剖析衣柜柜体安装的步骤问题，让更多消费者了解衣柜柜体是怎么安装。

首先先了解衣柜格局结构图及单元部件名称组成：（1）侧板（2）顶、底板（3）层板（4）转角柜立撑（5）脚线（6）背板（7）格子架（8）裤架（9）独立抽屉柜（10）穿衣镜（11）顶柜（12）顶线等家具安装准备工作1、熟悉图纸：安装衣柜前，安装工必须看懂柜体安装图后方可进行安装作业，检查其柜体板件、功能件的数量并且弄清各部件及功能件安装位置。

2、安装准备：为避免板件被刮花，安装前首先要整理场地并现场进行清洁，安装时要垫上地毯或地毯类型的垫子，然后再进行作业。

3、板件分类：根据安装场地的情况分布拆包区、板件堆放区及安装区；根据图纸将衣柜的侧板、顶板底板固定层板、小件板（地脚板、抽屉板等）、活动层板、功能配件做为四块区域堆放，摆放整齐，保证拿取方便，安装顺畅。

二、主体衣柜安装步骤：（柜体主要通过三合一偏心件、木榫进行连接）（1）将三合一连接杆用电钻或螺丝刀拧入侧板预埋胶粒孔孔内，连接杆要与板表表面成90°，连结杆与侧板胶粒连结要拧到位，如果连接杆和侧板连接时不到位，板件与板件连接时导致板件与板件结合时不严密，影响整个柜体的牢固。

（2）将三合一连接杆用电钻或螺丝刀拧入侧板预埋胶粒孔孔内，连接杆要与板件表面成90°，连结杆与侧板胶粒连结要拧到位，如果连接杆和侧板连接时不到位，板件与板件连接时导致偏心件与连接杆锁不紧，产生柜体松动，影响柜体的强度，一般情况下连结杆露出板件的长度为27mm-28mm。

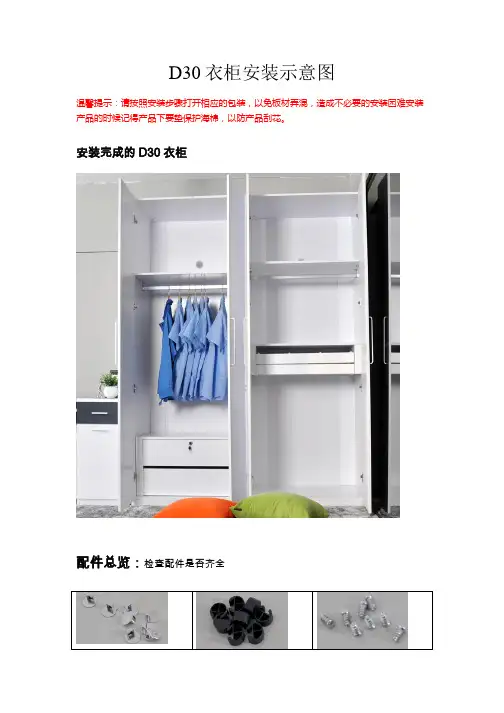

D30衣柜安装示意图2003

安装完成的D30衣柜配件总览：检查配件是否齐全安装步骤：第一步、柜身安装先在左侧板放倒并在有胶粒的孔上面打上三合一螺杆（产品下面要垫一个保护海棉垫哦）将背拉条固定在打好三合一螺杆的左侧板上面，并锁上三合一锁柄。

再将顶板如图安装上在底板上打上三合一螺杆，并固定角条再将固定好的底板和顶板固定在左侧板上将5mm背板放入凹槽里面，再装上背拉条再中侧板上打上三合一螺杆，并且固定在前面装好的产品上面。

再用三合一锁柄锁住。

现在开始做衣柜的另一边了，将背拉条与底座固定在已做好的产品的中侧板上整体大图。

记得用三合一锁柄将锁住哦。

板装在已装好的产品上（请不要在没有封上右侧板时将产品放倒。

）在5mm背板上面将透气盖安装在60mm的透气孔上。

第二步、暗柜架与裤架，抽屉的安装整个D800F衣柜暗柜的安装部件首先在抽面上打上二合一螺杆，然后装上左右抽侧，再用二合一锁柄锁住。

按照以上方法装上抽托，再放入5mm抽底板。

如上图再将抽尾装上，用自攻螺丝锁住。

在左右侧板上装上滑动路轨。

就装好了。

先在裤架尾板上插上钢管，在左右侧板两端打上三合一螺杆再将左右侧板安装在尾板上，再将裤架面安装在上面，并用三合一锁柄锁住。

在裤架两端打上滑动路轨。

现在装暗柜框了，首先用3.5*12自攻螺丝将滑动路轨装在有3厘孔的侧板上侧板前端。

并用三合一锁柄锁住。

在面板上打上三合一螺杆。

并在四周打上四个层板扣。

如图。

再将面板固定在装好的左右侧板上。

并用三合一锁柄锁住。

用层板托螺丝在柜身上打上层板托。

再将暗柜框架扣在层板托上，如图最后将抽屉和裤架装入暗柜框内。

第三步、暗柜与抽屉的安装现在安装抽屉，D800D抽屉安装的所有部件。

用二合一锁柄将其锁住。

将抽屉底板顺着凹槽，推向抽屉面板。

最后将抽尾放在抽底板上。

再用3.5*30的自攻螺丝将其固定。

A830床安装示意图

安装完成的A830床身
配件总览：检查配件是否齐全
10厘平头螺杆2个用于床脚的固定床脚2 个
用于床尾，支撑床身
8*75平头螺杆4个
用于床头和床身的连接
床包脚2个
用于床尾板与左右侧板的链接三合一螺杆6颗
用于床箱之间的连接。

三合一锁柄6个
用于固定三合一
脚码2个M6*10平头螺杆16个m6螺母4个
用于床侧床尾和床脚的固定用于方通角与床侧板的固定
用于方通角的固定
装饰条3个
用于床头装饰条半月4个方通脚1套
用于用于支撑整个床身
8*30木榫8个
安装步骤：第一步、床身安装
先在床包脚上打上三合一螺杆
将打好三合一螺杆的床包脚固定在床侧板上。

再将打好三合一螺杆的床包脚与床尾板固定
用6厘平头螺丝将脚码与床侧板和床尾板固定
再用10厘平头螺杆将床脚固定在脚码上第二步、床身支撑架安装
用6厘平头螺丝将方通脚固定在床侧板上
用6厘平头螺丝将铁杆固定在方通脚上
第三步、床头安装
先在床下板上打上三合一螺杆再与三块床脚板固定上。

再用三合一螺杆将床中板与床下板，床脚板固定。

用8*30木榫将装饰条与床中板固定。

安装完成的床头。

第三步、床身与床头固定
用8*75平头螺杆装好的床身与床头连接固定
在床侧板上的孔里，用半月及m6螺母固定。

在装好的身身上放入床板。

安装完成。

定制注意事项

定制注意事项1已经淘汰的产品只更尺寸，一定要注明：原产品是**更改后变为**，同原淘汰产品样式，注明非标原因。

2画图原则上只是缩小尺寸，结构不变无需画图。

如果格局和结构有所变化，需要用夏总设计的图纸画图，并标注全各项空格，包括拉手数量，板材厚度，结构与参照款式是否相同，图中未标明做错由展员承担。

3合同单与图中所示的产品要一致，并标明见图1，见图2，且内容一致，拉手，如没有参照产品，需要画出结构，标明板材厚度，注明含地脚面板，如有顾客特殊要求要标明空格间尺寸，铰链几个，注意搁板不要撞铰链，是否均排孔。

4如遇顾客追加层板，首先问顾客是否是我们意风的柜子，要看到原合同单才能确定是否是正常产品，如不是意风的产品原则不做销售，要询问是否排孔，送展厅自取，自行安装，售后能安排顺路送即可，工人不能到顾客家打孔，只能在公司流水线排孔，因此有任何排孔问题要在合同签订时候写明5只定门板裤架等，一定要注明放于某柜体内使用，如：非标1021门形配正常Y7-A01-08,如内推拉衣柜轨道以及门形样式，上面配顶柜如同Y7顶柜样式6门板内贴镜片，柜体要相应缩小，因此门板和柜体都需要做非标，注明含门尺寸不变，需要加贴面镜一件，搁板相应改动。

7玻璃签单是要求注明玻璃如同某款玻璃样式，或者按照正确的命名注明，详见后发通知。

8如有非标门板配标准柜体写单及入单是最好在一起，并注明**门与**非标柜体搭配使用，注明含腿面板的尺寸即可。

9非标柜体搁板要在图中注明数量，间隔，是否均排孔，内视图，外视图，层板厚度，是分体还是连体10合同上不可画图，要使用专用纸，矮柜类说：长宽高，高柜类说，宽，深，高,图纸单位无需注明单位，统一mm11正常柜体侧板加顶底板的样式，特殊情况下有要求必须画图注明，高度位置从地面算起，水平位置从离得最近的侧板外延，（含侧板厚度）算起12高箱床地热加腿共计16个，并画个示意图，如有特殊加板条设计要注明带齐工具，以及长钉，将板条钉于箱体下，地暖不推荐做榻榻米，衣帽间和榻榻米不要承诺能够做到严丝合缝，因为地面和墙面不平，我们用收口条处理，可以建议顾客不使用收口条，如顾客坚持做交待清楚，做好还是有缝隙，因为我们无法现场据收口条。

排骨架床怎么安装方法

排骨架床怎么安装方法排骨架床是一种比较特殊的床架，它的结构和普通的床架有所不同。

下面我将详细介绍排骨架床的安装方法。

安装步骤如下：1. 准备工作：在开始安装排骨架床之前，需要先准备好相关工具和材料。

工具方面，我们需要榔头、螺丝刀、榫头锯等；材料方面，我们需要床架的零部件以及螺丝、螺母等。

2. 检查零部件：在开始安装之前，我们要首先检查床架的零部件是否齐全。

排骨架床的零部件通常包括床头、床尾、床梁、底板等。

确保所有的零部件都完整无损。

3. 组装床架的框架：首先，根据床架的设计，将床头和床尾与床梁连接起来。

通常使用螺丝和螺母进行连接。

在连接时，要注意螺丝的拧紧程度，以确保床架的平稳和稳固。

4. 安装底板：将底板放在床架的床梁上，根据床架的设计，使用螺丝或者榫头等方式固定底板。

这一步是为了确保床垫能够牢固地放置在床架上。

5. 检查和调整床架：在完成以上步骤后，我们需要对床架进行检查和调整。

首先，检查床架是否平整，没有明显的倾斜或不稳定的现象。

其次，检查床架的角度是否合适，尤其是床头和床尾的角度，是否与床梁垂直。

6. 固定床架：在确认床架没有问题后，我们需要使用螺丝和螺母将床架固定在地面上。

这一步是为了确保床架不会因为外力的作用而移动或者倾斜，影响使用效果。

7. 翻转床架：最后一步是将床架翻转过来。

这一步需要注意床架的重量，以免受伤。

同时，还需要确保床架的安装位置和方向是正确的。

总之，安装排骨架床的方法相对来说较为简单，主要是进行床架零部件的连接和固定，同时检查和调整床架的平整度和角度。

通过正确的安装方法，可以确保排骨架床的稳固安全，提供更好的睡眠体验。

排骨架高箱床身安装示意图

安装完成的排骨架高箱床身
安装配件
配件总览：检查配件是否齐全
安装步骤：
第一步、床身安装
先在左右床侧板上打上三合一螺杆
将打好三合一螺杆的两块床侧板分别固定在拉条及中横板上。

用三合一锁柄锁住
在两个床包脚上打上三合一螺杆
将床包脚锁在床尾板两端
用打好三合一螺杆的床包脚将床尾板与左右床侧板锁住。

用三合一锁柄锁住
用m6*10的平头螺丝与脚码锁在床尾板与床侧板之间。

脚码安装
第二步、排骨架安装
用M6*20平头螺杆将气压杆连接。

用M6*20平头螺杆拧紧
再用M6*20平头螺杆将气压杆固定在左右床侧板上。

两个气压杆安装好
将6块床底板放到底部
将排骨架上的孔位与气压杆上的孔位对应。

用M8*45平头螺杆将排骨架固定在气压杆上，用螺帽将其固定住。

安装完成。

家具安装手册

目录第一部分：安装前准备工作一、安装前必读衣柜资料：4二、安装工必备工具： 4 第二部分产品设计标准说明一、衣柜设计标准： 4二、衣柜功能件设计标准：7三、衣柜功能配件：8四、衣柜柜体柜体结构图及单元部件名称组成：9五、衣柜柜体及功能五金配件：10 第三部分衣柜产品柜体安装一、准备工作：10二、主体衣柜安装步骤：11三、顶柜的安装：13四、转角柜柜体安装：14五、园弧柜柜体的安装：14六、主体柜中独立抽屉柜的安装：15七、主体柜中吊式抽屉柜的安装： 17八、主体柜中推柜的安装： 17九、主体柜中格子架、裤架、拉板的安装： 18十、穿衣镜的安装：18 十一、推拉门的结构与设计规格：19 十二、推拉门的安装步骤： 20 十三、推拉门阻尼轮定位件的安装说明：21 十四、折叠门的安装步骤：23 十五、欧式衣柜的安装：26 第四部分多功能框架衣柜YL680立柱多功能小框架柜一、多功能小框架柜体结构：28二、衣柜柜体的其它五金配件：29三、安装所需工具：29四、框架衣柜（〈YL680立柱〉标准衣帽间）安装步骤：29 YL380立柱框架衣柜一、框架衣柜（衣帽间）柜体结构：37三、安装所需工具：38四、框架衣柜（〈YL380立柱〉标准衣帽间）安装步骤：38 第五部分非衣柜类产品安装OPY09—36#间厅柜：（2000*445*2100（H）一、设计标注：42二、36#间厅柜五金连接件及功能配件：43三、36#间厅柜的安装步骤：43 OP09—37#电视柜：340*380/500*2370(H)一、设计标注：44二、37#电视柜五金连接件及功能配件：45三、37#电视柜的安装步骤：45 OPY09—4#鞋柜：1558*350*1558（H）一、设计标注：46二、4#鞋柜五金连接件及功能配件：47三、4#鞋柜的安装步骤：47 OPY09--3#组合电视柜：3.6米一、设计标准：48二、3#组合电视柜五金连接件及功能配件：49三、3#组合电视柜的组装步骤：49四、3#组合电视柜吊柜的安装：50五、3#组合电视柜装饰柜的安装：50六、一体化抽屉路轨结构： 51 OPY09—10#床一、设计标注： 51二、10#套床五金连接件及功能配件：52三、10#床的组装步骤：52四、10#床的安装步骤：52五、10#床配套床边柜安装就不一一详解，请参照有关柜体的安装；（略）52 OPY09—5#一、设计标注： 52二、5#套床五金连接件及功能配件：52三、5#床的组装步骤：53四、5#床的安装步骤：54五、5#床配套床边柜的安装就不一一详解，请参照有关柜体的安装；（略）54 OPY09—2#挂墙式书柜一、设计标注： 54二、2#书柜五金连接件及功能配件：55三、2#书柜的组装步骤：55四、2#书柜柜体的安装步骤：57五、上翻折叠门的安装步骤：60六、重型支撑的安装：60 第六部分入墙式衣柜装饰板的安装一、衣柜的定位：61二、装饰板与L角的连接：61 第七部分整体衣柜安装验收技术标准及保养：一、衣柜柜体安装的组合顺序及方法：63二、板式衣柜类柜体安装验收技术标：64三、功能配件安装验收技术标准：64四、推拉门安装验收技术标准：65五、框架式衣柜安装验收标准：65六、衣柜的维护及保养：65第一部分安装前准备工作一、安装前必读衣柜资料：为了保证安装效果，确保安装质量，安装工在安装前，必须阅读有关衣柜方面的资料，资料有《衣柜安装手册》、《整体衣柜设计指导书》、《整体衣柜销售技术手册》，具备以上条件后，才能够进行安装作业。
